Что представляет собой профильная труба
Профильная труба, в отличие от стандартного аналога, не имеет объёма. Её особенностью является легкость и практичность. Изготавливается в основном из углеродистой или низколегированной стали. Последнее время, часто используется в сфере строительства.
По форме профильные трубы могут быть: • Овальные • Прямоугольные • Плоскоовальные • Квадратные
Наиболее устойчивая форма — квадратная
Для возведения беседки из профильной трубы квадратной формы нужно принимать во внимание её положительные особенности: • Легкость • Гибкость • Устойчивость • Повышенная сопротивляемость от коррозийного налета • Легко соединяется с другими частями конструкции • Не дорогой материал
Чертежи с размерами
Перед сборкой следует сделать подробные эскизы конструкций: схема (чертежи, размеры, детализация) поможет правильно рассчитать количество материала. В качестве образца можно использовать беседки, которые имеются в продаже в строительных фирмах. Чаще всего это варианты нетрадиционной формы: арки и полуарки, пятиугольник, трапеции и пр. За основу можно взять и конструкцию простой 4-6-угольной садовой постройки классического типа.
При составлении чертежа важно определить высоту внутри сооружения, чтобы человек мог стоять выпрямившись. Лавочки в нестандартных беседках часто располагают возле коротких стен или скатов арки
Над сиденьями должно оставаться не менее 1 м до металлоконструкций, чтобы исключить травмы.
Поэтапная инструкция по созданию каркаса из трубного проката
По способу открывания ворота бывают:
- распашными;
- откатными;
- поворотно-откидными;
- рельсовыми;
- складными.
Инструменты, материалы и оборудование
Для ворот рекомендуется брать столбы из металла. Их сечение зависит от веса будущих створок:
- для конструкции массой до 150 кг хватит 80*80*4 мм;
- от 150 до 300 кг лучше взять 100*100*5 мм;
- для габаритных, тяжелых, свыше 300 кг, берутся усиленные – 100*140*5 мм.
Из материалов понадобятся:
- Профтруба сечением 40*60 мм. Необходима для стоек, которые фиксируются к столбам на въезде. Средний расход – две трубы длиной по 2 м.
- Профтруба сечением 40*40 мм. Из нее придется сваривать каркас под половинки створок. При среднем размере створки 1,5*2 м потребуется 17 метров.
- Профтруба квадратного сечения 20*20 мм. Потребуется, чтобы изготовить раскосы (повышают жесткость изделия).
- Стальной прямоугольный треугольник (угловая косынка). Длина одной стороны – 10 см. Толщина металла – 2,5 мм. На одну створку потребуется четыре штуки.
- Профнастил или другой материал для обшивки. Для полотна 1,5*2 м необходимо будет два листа.
- Саморезы для крепежа профнастила. Хватит 60 штук.
- Два стопора, задвижка, замок, засов.
- Четыре петли диаметром 25 мм.
- Роликовый механизм (только под откатную конструкцию).
- Антикоррозийная грунтовка, краска, кисти.
- Элементы декора, если предусмотрено проектом (кованые, резные деревянные).
Из инструментов следует подготовить:
- болгарку с кругом по металлу;
- сварочный аппарат, маску, электроды;
- электродрель, сверла;
- молоток;
- напильник;
- рулетку, строительный уровень;
- шлифовальный круг.
Все тонкости выбора подходящего основания для забора.
Чаще всего используется столбчатый фундамент, где каждый столб бетонируется отдельно.
На нужные фрагменты металл режут болгаркой согласно размерам, указанным в чертежах.
Ржавчину, заусенцы зачищают.
Сборка каркаса
Проводится двумя способами:
- сварка;
- резьбовые соединения.
Разберем каждый из них подробнее.
Сварка
Чтобы сварить ворота из надежной профтрубы, необходимо:
- Торцы заготовок для внешней рамки срезать под углом 45 градусов.
- Все фрагменты зачистить от ржавчины, дефектов.
- Выложить на ровной поверхности, придав форму будущих створок. Ровность углов проверить угольником, горизонталь – уровнем. Отклонения допускаются на 2 мм, но не более того.
- Перед сваркой для надежности фиксации заготовок соединить их угловыми струбцинами.
- Фрагменты сварить методом прихвата.
- После проверки ровности соединений приварить их окончательно.
Резьбовые крепежи
Альтернатива сварочному соединению деталей. Подходит хозяевам без опыта работы со сваркой.
Для реализации потребуется подготовить:
- электродрель со сверлами;
- болты;
- гайки с резьбой М8;
- уплотнительные (пружинные) шайбы;
- гаечные ключи;
- угловые косынки.
Пружинные шайбы – это защита от произвольного откручивания и надежность соединений.
Закручивание гаек выполняется через предварительно просверленные отверстия. В остальном порядок работ аналогичен предыдущему способу.
Покраска – защита от коррозии
Все металлические детали должны подвергнуться антикоррозийной обработке. Далее, чтобы каркас выглядит аккуратно, его красят в понравившийся цвет.
Рекомендуем статью: «Чем покрасить металлический забор».
Монтаж створок
После подготовки каркаса нужно переходить к привариванию петель.
Швы защищают, проходят грунтовкой. После высыхания навешивают каркас, проверяют качество работы (открытие, закрытие створок).
Порядок работ по сварке
После того как стойки установили, бетон схватился, можно приступить к сварке остальных элементов беседки. Такой способ изготовления часто приводит к неточностям, так как нет единой базы отсчета. Поэтому многие применяют другой способ.
Сначала делают столбчатый фундамент, те же ямки залитые бетоном с анкерами из арматуры, а лучше с закладными деталями, к которым удобно сваркой прихватить металлические профильные трубы. Они выравниваются по уровню, когда бетон схватится, можно делать обвязку.
Все элементы обвязки соединяют между собой сваркой и приваривают к закладным. Необходимо выдержать уровни и соблюсти диагонали. От точности установки обвязки (фактически это ростверк) зависит скорость и качество дальнейших работ.
Внутри площадки, если предполагается настилать полы, тоже делают столбчатый фундамент для уменьшения пролетов и нагрузок на пол.
Если есть возможность, каждую сторону беседки надо сваривать на земле, на выровненной поверхности. Так значительно легче и быстрее идет сварка.
Затем каждый элемент беседки устанавливают на основу. Между собой они соединяются болтовым соединением, если предусмотрено было проектом, или скручиваются проволокой.
Вначале все части проверяют на правильность установки, потом прихватывают сваркой, затем начинают проваривать швы. Для жесткости могут привариваться косынки понизу и верху обвязки беседки.
Другой вариант установки заключается в приварке укосин к стойкам из металлической полосы понизу. Стойка выставляется вертикально с помощью магнитного отвеса, а другой конец укосины струбциной прижимается к обвязке, после этого сваркой фиксируется.
Торцы металлических труб лучше заварить пятаками или закрыть пластиковыми заглушками, чтобы он не ржавели изнутри.
Самые популярные варианты летних беседок
Если вы решились построить беседку самостоятельно, рекомендуем воспользоваться готовыми проектными решениями,
выложенными в интернете в открытом доступе. Дело в том, что работать с металлом на глазок по грубой схеме не получиться, нужна точность, так как переделать будет сложно.
Дачная беседка может отличаться по вместительности, форме, способу и материалам отделки. Выбор зависит от назначения конструкции и вашего собственного вкуса. При поиске проекта рекомендуем прислушаться к следующим рекомендациям:
- Если планируете строить садовую беседку временного типа, которая будет демонтироваться на зимний период, то лучше выбрать конструкцию размером 2 х 2 или 3 х 3 метра. Такое сооружение можно собрать из небольших по длине деталей, которые можно хранить в любой хозяйственно-бытовой постройке.
- Стационарные варианты беседок для большой семьи или компанейского отдыха следует делать более вместительными. Будет хорошо, если площадь постройки не менее 15-16 квадратных метров. В эту категорию, например, относят квадратные беседки 4 х 4 м.
- Вам нужна летняя беседка, совмещенная с барбекю? Тогда выбирайте более просторные сооружения, в которых можно разместить несколько функциональных зон. Хороший вариант — конструкция размерами 6 х 6 м, места хватит и на приготовление стейков, и на размещение гостей.
Теперь несколько слов о том, какую форму конструкции выбрать, чтобы было просто и красиво:
Если опыт сварочных и строительных работ минимален — ставьте квадратную или прямоугольную беседку с обычной двухскатной крышей. Умеете работать с металлом, хорошо читаете чертежи и не боитесь строительных работ — тогда стройте беседку в виде многоугольника, смотрится гораздо эффектней
Есть оборудование для изгиба профильной трубы, стального прутка или квадрата? Тогда обратите внимание на арочные беседки, которые при должном уровне отделки просто прекрасны
Виды и способы сборки
Основной способ сборки беседки из профтрубы — применение сварного шва. Металлоизделия легко и прочно соединяют с помощью сварочного аппарата. Но этот способ для самостоятельного строительства доступен не всем. Он требует наличия навыков работы и специального оборудования.
Собрать беседку своими руками можно и с помощью резьбового соединения. Это более долгий и требующий точности способ: трубы нужно просверлить и соединить болтами с гайками. Но в отличие от сварки, работать дрелью умеют многие мужчины и женщины. Каркас для беседки на болтах можно сделать разборным, чтобы на зиму убирать легкие детали конструкции для хранения.
Беседка на фундаменте
Для капитального строения необходима предварительная постройка фундамента. Его изготавливают разными способами:
- ленточный — заливают по периметру сооружения в заранее выкопанный котлован, а опоры устанавливают в процессе заливки;
- свайный — представляет собой множество коротких столбиков, на которые опираются пол и стены постройки, опоры бетонируются только в узловых точках конструкции;
- плитный — устраивают, заливая всю площадку под будущим строением, а вертикальные элементы устанавливают до заливки бетона в котлован.
У каждого способа есть свои преимущества. Они применяются в зависимости от плотности и глубины промерзания грунта. На выбор способа устройства фундамента беседки из профильной трубы влияет и уровень грунтовых вод. Ленточный фундамент считается более прочным при сильной пучинистости грунта. Сваи хорошо подходят для плотного и сильно промерзающего типа почвы. На местах с близким залеганием грунтовых вод, где сложно выкопать глубокие ямы, применяют плитные конструкции.
Беседка без фундамента
Если беседка будет разборной, фундамент ей не потребуется. Предотвратить падение конструкций в случае сильного ветра можно установкой опор с бетонированием из оснований. Такой прием иногда используют и для постоянных сооружений, которые устанавливают на хороших, устойчивых грунтах. Столбики-опоры бетонируют индивидуально, устанавливая их в углах сооружения и черед каждые 1,5-2 м по длине стен.
У беседок фантазийной формы может не оказаться вертикальных опор. Для установки такой конструкции сначала бетонируют короткие отрезки металлопрофиля, к которым затем крепят опорные фермы.

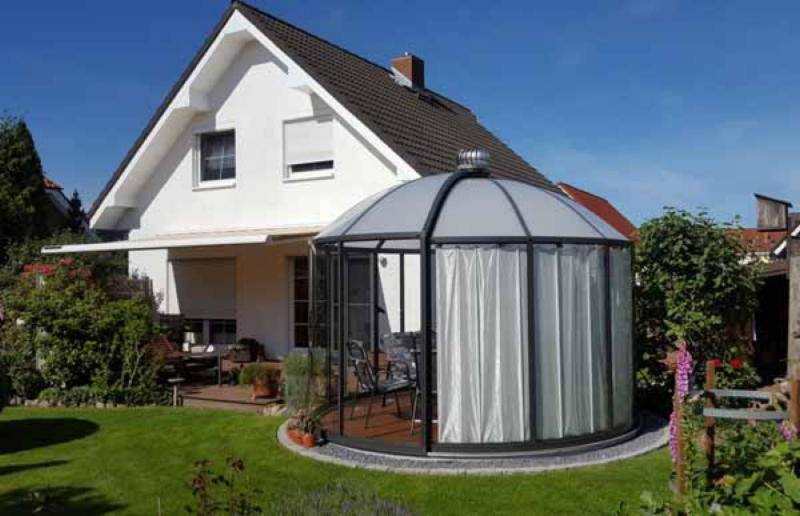

Крытая металлическая беседка из из алюминиевого профиля.
Современное поколение металлических беседок для дачи – беседки из алюминиевого профиля. Эти беседки обладают неоспоримыми достоинствами по сравнению с традиционными. Они не подвержены коррозии, покраска не требует регулярного обновления, такие беседки можно делать крытыми, обогреваемыми, всевозможных конструкций, с климат-контролем. Но за все эти удовольствия надо платить – такие беседки недешевы.
Например, эта металлическая беседка из алюминиевого профиля состоит из двух полукругов, которые можно перемещать по круглой направляющей и которые дают гибкие возможности с какой стороны оставить крытую и открытую зоны.
Для остекления таких беседок используется два варианта остекления – теплое и холодное. Теплое – для отапливаемых беседок, в которых можно установить нагревательные приборы и пользоваться беседкой круглый год, холодное – для неотапливаемых беседок.
При теплом остеклении беседки сделаны из алюминиевого профиля с терморазрывом , который позволяет эффективно сохранить тепло в холодное время года.
Холодное остекление беседки из алюминиевого профиля служит для защиты от ветра и дождя. Такие беседки делают из холодного алюминиевого профиля.
Использование такого вида профиля позволяет иметь внутри беседки температуру на 5-10 градусов выше, чем на улице.
В хорошую погоду, две половинки беседки складываются друг на друга, и у вас получается полукруг.
При прохладной погоде, створки беседки полностью смыкаются – для входа в беседку пользуемся обычной дверью, встроенный в крышу вентилятор обеспечивает циркуляцию воздуха.
Беседку с теплым остеклением можно использовать как веранду.
Или как летнюю кухню.
Современная металлическая беседка из алюминиевого профиля сочетает в себе прозрачность и легкость традиционной кованой металлической беседки с удобством и комфортом нынешнего времени.
Ведь современные технологии шагнули далеко вперед за последние десятилетия, так, что появились и новые технологичные варианты для садовой беседки.
Кованая беседка, по сравнению с деревянной как-то не пользовалась большой популярностью среди дачников, т.к. наш климат подразумевает больше закрытый вариант для беседки, чем открытый.
Современная металлическая беседка сокращает этот разрыв между удобством и красотой. Подождем, когда такой вариант беседки будет подешевле и станет доступен всем.
Процесс изготовления навеса из профильной трубы
После того как определились с материалом для каркаса, нужно установить, какой использовать настил для кровли. Обычно для таких целей в качестве кровельного материала применяется поликарбонат, металлочерепицу, или профнастил.
Инструмент
Из комплекта для строения своими руками нужно подготовить:
- Лопата.
- Сварочный аппарат.
- Нож, ножовка по металлу (болгарка).
- Измерительные принадлежности (метр, отвес, рулетка).
- Шуруповерт.
- Набор ключей.
- Молоток.
Подготовка площадки и установка стоек навеса из профильной трубы
В первую очередь, нужно обратить внимание, чтобы на отведенной территории не проходили трубы, служебные коммуникации и кабельные системы. Поскольку в момент поломки этих магистралей, навес придется демонтировать, убирать покрытие, а потом всю работу делать своими руками заново
Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют. Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия.
Затем установить точки под опоры, для этого по чертежу делают разметку, вбивают колышки и перепроверяют размер по диагонали (он должен быть одинаковым).
Причем расстояние между стойками навеса желательно делать с наименьшим расходованием профильного материала. Учитывая, что такие заготовки выпускается производителями длиной 600 см, соответственно ширина прогона должна составлять два, три или шесть метров, то есть разрезание заготовки должно быть без остатка.
Выкапывают или бурят ямки глубиной не менее одного метра и в них поочередно устанавливают и заливают опоры. Стойки при установке навеса рекомендуется чуть приподнять и опустить, чтобы внутрь полости попал раствор, или сделать закладные площадки, показанные на рисунке ниже.
Выставлять их нужно строго по отвесу вертикально. Установив стойки, следует еще раз сверить между собой зрительно, чтобы они были на одной линии и, убедившись в правильной установке, оставить до полного застывания раствора (2-3 дня).
Установка опор
Пошаговая инструкция по изготовлению навеса своими руками
Подготовительные работы по сборке конструкции легче производить на земле, так как проще поднять краном собранный каркас, чем выставлять каждую перемычку при монтаже наверху.
Поэтапная сборка конструкции из проф трубы:
- Нарезать заготовки в размер соответственно чертежа.
- Соединить сваркой в каркас боковые фермы.
- Приварить фронтальные профили навеса.
- Затем монтируются раскосы.
Все трубы конструкции обрабатываются препаратом против коррозии и красятся в выбранный цвет. Заключительным этапом при изготовлении каркаса своими руками будет поднятие всей конструкции краном и фиксация ее на опорных стойках посредством сварки.
В случае повреждения лакокрасочного покрытия деталей фермы, нужно аккуратно восстановить его. Если нет сварочного аппарата, сборку навеса из профильных труб делают болтовым соединением.
Все отверстия после сверления следует также обработать антикоррозийным лаком. Можно применить еще один метод крепления – это краб-системы, но его используют для небольших навесов, если сечение профиля не превышает 20 мм.
Основной минус у таких хомутов – они не дают возможности составлять фигурные решетки для ферм и кровельного покрытия: все детали должны сходиться под 90 градусов. Применяются такие крепления еще и для каркаса из пластиковых труб.
Если нет крана, то можно изготовить конструкцию и наверху:
- На опорах фиксировать горизонтальные направляющие для крепления будущей обрешетки.
- Затем выставить параллельно проф трубы на расстоянии 350-450 мм.
- Соединить перемычки с несущими балками навеса сваркой или саморезами.
- Покрыть настилом из кровельного материала.
При монтаже крыши многое зависит от вида материала. Если в качестве настила используется профнастил, то его нужно укладывать в крайний желоб, соответственно, расход саморезов для крепления кровли будет меньше.
Если же покрытие из поликарбоната, который устанавливается внахлест и имеет меньшую жесткость – то и использование крепежных элементов больше. Для крепления кровли у навеса из профильных труб применяются саморезы с пресс шайбами.
Все металлические изделия навеса после сварки шлифуются и обрабатываются антикоррозийным составом, а затем красятся.
Навес для гаража
Этапы постройки
Разберемся, как построить беседку самостоятельно. Инструкция по проведению работ состоит из нескольких этапов:
Иллюстрация
Описание
Копаются ямы для опор. Профтруба бетонируется в земле на глубине не менее 60 см. используйте специальный бур, с его помощью работа проходит быстро и легко.
Вначале копаются ямы по всему периметру, в каждую ставится стойка, выравнивать их не нужно, это делается позже.
Приваривается верхняя и нижняя обвязка. Помните следующее:
Верхняя перекладина кладется сверху, вначале привариваются крайние соединения. Затем варится одна или несколько средних стоек;
Нижняя обвязка состоит из нескольких кусков и вваривается между стойками.
После сварки элементов каркаса столбы бетонируются. Столбчатый фундамент делается просто:
В лунку ставится рубероид для гидроизоляции, делается трубка по диаметру ямы;
Внутрь наливается раствор. Он готовится из расчета 1 часть цемента на 3 части песка и 3 части щебня. Вода добавляется до получения оптимальной консистенции.
Части каркаса свариваются воедино. Это можно сделать как до бетонирования опор, так и после этого
Главное — обеспечить прочность конструкции и ровную стыковку элементов.
Особое внимание уделите угловым соединениям. Контролируйте положение угольником, сначала прихватывайте стык в нескольких местах
Только после того, как геометрия проверена со всех сторон, варите сплошной шов.
Варится коньковая опора кровли. Высота определяется углом наклона ската, делайте его не менее 30 градусов.
Сварите три элемента на земле, а потом приварите готовый узел е верхней обвязке, так проще всего соблюдать идеальную геометрию.
Каркас крыши собирается так:
К коньковой опоре по краям привариваются элементы скатов. Они выступают за край каркаса, чтобы лучше защищать пространство беседки от осадков;
Между элементами скатов привариваются поперечины, их количество зависит от размера крыши.
Кровля закрывается профнастилом. Заказываются листы нужного размера, чтобы не резать их на месте. Крепление производится кровельными саморезами, они имеют сверловой наконечник и вкручиваются в металл без предварительного сверления.

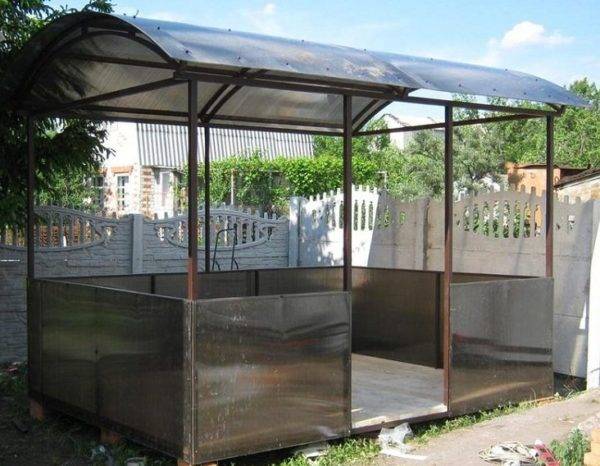

Стенки беседки, а точнее перегородки высотой около метра тоже делаются из профлиста. Он крепится прямо к каркасу саморезами. Заказываются листы по размеру, чтобы не резать их на месте.
После обшивки перегородок беседкой можно пользоваться. Внутри ставится переносная или стационарная мебель. При желании делается пол, используется бетонная стяжка или древесина.

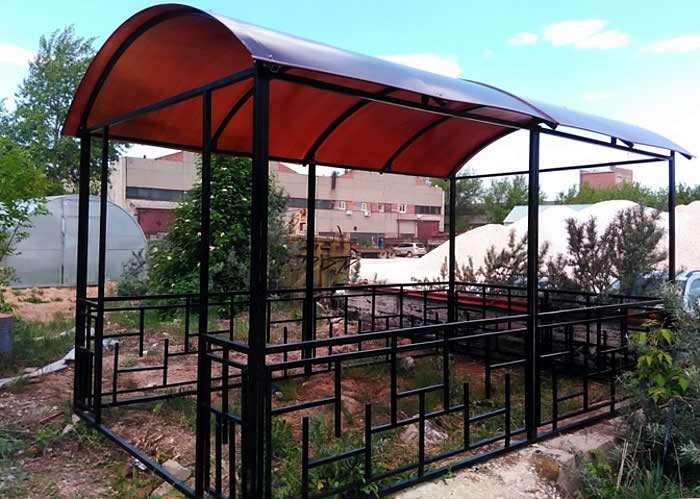

Строительство беседки из профильной трубы пошагово
Первый шаг на пути возведения металлической конструкции – выбор ее типа. Она может быть открытой, полузакрытой или полностью закрытой, с освещением или без него. Для этого составляется проект постройки.
Проектирование
Эскиз можно набросать от руки, или поручить его разработку профессиональному дизайнеру. На данном этапе следует определиться с размерами конструкции. Высота сооружения должна немного превышать средний рост человека (180-200 см), ширина входного проема должна быть не меньше ширины входной двери (около 1 м).
чертеж с указанием реальных размеров постройки нужен для того, чтобы рассчитать количество труб для установки каркаса, а также других необходимых стройматериалов. Подробный чертеж металлической беседки
Для монтажа железной конструкции понадобятся:
- профильные трубы сечением 50х50мм и толщиной стенок 2-4 мм для каркаса;
- железные прутья или трубы сечением 20х40 мм для поперечных элементов обрешетки;
- кровельное покрытие;
- электроды, сварка;
- болгарка, сверла по металлу;
- шуруповерт, саморезы.
Подготовительные работы
Далее приступают к подготовке места под установку беседки из метала. Это может быть участок возле водоема, в тени деревьев, или вблизи дома – главное чтобы оно было живописным и комфортным для отдыха. На выбранном участке снимают верхний слой грунта (15-20 см) и выравнивают основание. Поскольку металлическая беседка имеет небольшой вес, для нее будет достаточно столбчатого фундамента.
Подготовка площадки под беседку
Далее приступают к установке столбчатого фундамента – основания беседки. Для этого по углам площадки выкапывают ямы глубиной 50-70 см, в которые засыпают слой щебня (20 см) и заливают бетоном опорные профильные трубы.
Подготовка площадки под беседкуВнимание: ровность установки столбов следует обязательно проверить уровнем.
Формирование металлического каркаса
После установки вертикальных металлических стоек приступают к креплению горизонтальных поперечин. Для этого можно использовать железные прутья, или трубы меньшего сечения. Металлические элементы можно соединять между собой путем приваривания, либо при помощи болтов и саморезов. Поперечные трубы для ограждения конструкции устанавливают на высоте 1-1,2 м. А верх опорных столбов скрепляют при помощи верхней обвязки.
Учтите: трубы обвязки следует приваривать к каждой вертикальной стойке – это обеспечит надежность конструкции. Способы крепления элементов беседки из металла, фото-чертежи
Далее приступают к монтажу каркаса под крышу. Чтобы на ней не задерживались осадки, поперечные лаги крепят под углом (30-45 градусов). Для двускатной крыши выполняют несколько опорных треугольников, которые связывают общим профилем по верхней точке, а их основания соединяют с основным каркасом беседки.
Сооружение каркаса металлической беседки для дачи, фотоСовет: перед установкой кровельного покрытия следует прогрунтовать и покрыть краской металлический каркас, поскольку после перекрытия сделать это будет проблематично.
Кровля
Одним из самых простых и экономичных вариантов кровли для беседки является поликарбонат. Для крыши беседки подойдет сотовый поликарбонат толщиной 8 мм. Крепиться он на специальные болты с термошайбами. Для этого листы поликарбоната режут на необходимые размеры, а в трубах просверливают отверстия под крепления. Торцы поликарбонатных листов можно закрыть специальными планками – это обеспечит их дополнительную защиту и придаст более опрятный вид. В результате мы получаем довольно уютную и недорогую беседку, которую осталось только оборудовать скамейками или другой мебелью для полноценного отдыха.
Внимание: настилая кровельное покрытие, устанавливайте его с небольшим свесом. Это позволит защитить все элементы конструкции от атмосферных воздействий. Готовая беседка из металлопрофиля своими руками. Беседки из метала на даче – признак хорошего вкуса хозяев участка
Они станут гармоничным дополнением ландшафтного дизайна, надежным и уютным местом для отдыха на природе. Данные сооружения могут быть разных форм и размеров. Металл хорошо сочетается с другими стройматериалами, что позволяет реализовать даже самые смелые дизайнерские идеи
Беседки из метала на даче – признак хорошего вкуса хозяев участка. Они станут гармоничным дополнением ландшафтного дизайна, надежным и уютным местом для отдыха на природе. Данные сооружения могут быть разных форм и размеров. Металл хорошо сочетается с другими стройматериалами, что позволяет реализовать даже самые смелые дизайнерские идеи.
Виды и способы сборки беседки
Беседки из металла по форме обычно подразделяют на:
- прямоугольные;
- квадратные;
- шестиугольные;
- восьмигранные;
- круглые.
Установить беседку не сложно. Есть два способа, которыми можно собрать и установить беседку из металла своими руками на дачном участке:
Способ сборки беседки №1.
После выбора места и покупки материала необходимо сделать разметку. После этого выкопать необходимое число ям и опустить в них трубы. Их следует забетонировать. Как только бетон высохнет, можно приступать к дальнейшим работам. Эти трубы являются основой и к ним приваривается вся остальная конструкция.
Затем нужно сделать обвязку и уложить настил. Фундамент заливать не нужно. Пол можно забетонировать или выложить плиткой.
Способ сборки беседки №2
Для этого способа нужно залить фундамент. Каркас собирается отдельно. После того, как фундамент высохнет нужно перенести сборную конструкцию беседки и закрепить ее анкерами.
И та, и другая технология сборки металлической беседки практична и надежна. Оба способа имеют и недостатки и достоинства. Если беседка из металла вам нужна только в летний период, то первый вариант идеально подойдет для этого. А вот если вы планируете утеплить ее и сделать пол, то без фундамента никак не обойтись.
Виды и способы сборки
Кроме разных форм — прямоугольной, шестиугольной, восьмигранной, круглой — металлический каркас может устанавливаться двумя разными способами:
Вертикальные трубы каркаса бетонируются в землю. К этим стойкам потом крепится вся остальная конструкция. При таком способе наличие фундамента на предусматривается. В принципе, сделав на некотором расстоянии от земли, нижнюю обвязку, можно настелить пол, но чаще всего при таком способе изготовления железной беседки площадку бетонируют или выкладывают тротуарную плитку.
Сначала делают мелкозаглубленный столбчатый или ленточный фундамент, иногда заливают монолитную плиту, выкладывают площадку плиткой и т.п. Каркас сооружается отдельно и закрепляется после того, как готова хотя-бы нижняя обвязка и стойки. Если фундамент столбчатый или ленточный, труба кладется на него и соединяется по месту: готовую конструкцию поднять сможет только кран.
Какой способ лучше? Смотря с какой стороны смотреть. Если со стороны надежности крепления, лучше — первый: стойки замурованы. Также этот вариант более экономный: нет нижней обвязки и нет расходов на изготовление фундамента. Но такая конструкция, если она без пола, — это только летняя беседка. Для зимней, закрытой, понадобится пол.
Беседка на фундаменте лучше с той точки зрения, что она изначально предполагает наличие пола. К тому же возвышение, даже если оно небольшое, защищает от попадания внутрь брызг и грязи.
Способы сборки
Традиционно метал соединяют сваркой. Это быстро и надежно. Но в случае с дачной летней беседкой может понадобится разборная конструкция. Ведь на неохраняемой даче оставлять на зиму большое количество железа очень небезопасно. В том плане, что ее запросто могут украсть. В этом случае сваривают модули, которые потом между собой соединяются болтами. Как правило такие разборные беседки из металла — это каркас, к которому крепится тент, или другое подобное быстро монтируемое или демонтируемое ограждение и такая же легкая кровля.
Для сборной металлической беседки отдельно варят каркасы для каждой из сторон, потом собирают их при помощи болтов
Каркас в разборных беседках разбивают по граням. Если она четырехугольная, варят четыре отдельных контура со всеми необходимыми перемычками. В шестигранниках — их шесть и т.п.
Перед тем, как начать
Каркас
Первый вариант является предпочтительным, поскольку имеет большую прочность. Металлическая труба имеет различную толщину, которая также учитываться при монтаже каркаса для беседки. Если беседка из металлического профиля задумана, как небольшое сооружение, то можно взять для работы профиль с тонкими стенками, и наоборот – габаритные беседки нуждаются в прочном каркасе из толстостенного профиля.
Если мало места
В случае, если ваш загородный участок небольшой площади, а установить беседку на определенном расстоянии от забора не получится, просто сделайте ограду настолько высокой, насколько позволяет вам ваше ощущение удобства.
Вторым способом решения задачи по укрытию беседки для дачи из металлопрофиля от человеческого взора, является высадка вдоль стен высоких кустов, либо можно пустить по одной из стенок вьющиеся растения. Чтобы наглядно увидеть и понять. Как будет выглядеть ваша беседка на участке, составьте план, и разместите на нем сооружение.
Виды каркасной конструкции
Конструкция беседки из металла и ее форма, может быть разнообразной. Но чаще всего, владельцы выбирают прямоугольную или квадратную. Такие формы не требуют сложных расчетов, и просты в работе. Размер будущего сооружения определяется с учетом того, сколько человек может в нем поместиться. К примеру, для беседки на 12 человек, минимальный размер должен составлять 3 х 2,5 м.
Готовим фундамент
Что касается выбора фундамента, то не для каждого вида беседки из металлопрофиля он нужен. Конструкция имеет малый вес, поэтому фундамент можно залить самый простой. Сделайте разметку территории и выкопайте яму с размерами 50 × 50 × 50 см. К металлическим трубам, которые используются в роли стоек, внизу при помощи сварки крепится пятка металлическая, функция которой заключается в предотвращении проседания опор.
Готовые беседки из металлопрофиля, которые не нуждаются в фундаменте, производят в мастерских либо на отдельной территории. Потом конструкцию переносят на постоянное место. Для более массивных сооружений, необходимо забетонировать опорные столбы и прикрепить к ним с помощью сварки, оставшиеся элементы конструкции.
Варианты фундамента для беседки из металлопрофиля:
- свайный;
- мелкозаглубленный;
- на винтовых сваях;
- плитный.
Как рассчитать ферму
Для изготовления фермы необходимо знать ее длину, высоту, угол наклона и особенности участка. Не всегда удается учесть все факторы, но сделать хотя бы минимальные расчеты можно самостоятельно.
Рассчитываем уклон
Допустимый уклон одно–, двухскатной и шатровой кровли находится в диапазоне от 6 до 35 градусов, у мансардной и арочной крыши угол наклона нижней части может быть значительно больше.
Для разных типов кровель требуется разный уклон и соотношение длины и высоты фермы различается:
Тип крыши Угол наклона крыши Соотношение длина:высота фермы
| односкатная | 6-15 | 7-9:1 |
| двускатная, шатровая, арочная (регион с обильными снегопадами) | 15-22 | 7:1 |
| двускатная, шатровая, арочная (регион с сильными ветрами) | 22-35 | 5:1 |
| мансардная, арочная | 35-75 | 2-5:1 в зависимости от требований к высоте мансарды или дизайнерского решения |
Для дальнейших расчетов необходимо выполнить чертеж.
Рекомендуем ознакомиться: Какое очистительное средство выбрать для устранения засоров канализационной системы
Если ферма состоит из прямолинейных элементов, на чертеже ее разбивают на прямоугольные треугольники. Длину труб для выполнения поясов вычисляют по теореме Пифагора:
a²+b²=c²,
где a и b – катеты прямоугольника, то есть стороны, прилежащие к прямому углу, а c – противолежащая прямому углу гипотенуза.
Самыми простыми являются расчеты односкатной фермы, так как у нее a – длина, b – высота, гипотенуза c – это скат фермы. Соответственно, длина ската вычисляется по формуле:
c=√a²+b².
Если требуется изготовить стропильную систему для арочной крыши, длину верхнего пояса (с) вычисляют по формуле длины окружности:
с =1,57*(b+a/2).
Затем рассчитывают расположение элементов внутренней решетки таким образом, чтобы они делили нижний и верхний пояса на равные участки. При использовании укосов угол их наклона должен находиться в промежутке от 35 до 50 градусов.
Участок для установки сооружения
Прежде чем возводить навес, беседку или жилое здание с каркасом из профтрубы, необходимо выбрать участок, где это будет безопасно для окружающей среды, людей и самой постройки.
Важно учесть такие факторы, как:
- Погодные условия, характерные для местности: насколько снежными бывают зимы, дождливыми – весна и осень, каковы скорость и направление ветра. Климатические явления оказывают на кровлю переменные нагрузки, которые ферма должна выдержать.
- Уровень сейсмической активности: бывают ли колебания почвы, землетрясения, оползни. Чем выше этот показатель, тем прочнее должна быть постройка, чтобы не разрушиться в случае чрезвычайной ситуации. С другой стороны, в особо сейсмически опасных регионах нередко устанавливают легкие разборные конструкции, которые при землетрясении легко разрушаются, но при этом не наносят существенного вреда окружающему пространству и людям и легко поддаются ремонту.
- Особенности почвы и вес конструкции. Эти два параметра взаимосвязаны. На плотных и каменистых грунтах устойчивой будет даже тяжелая каркасная постройка со сложной стропильной системой. На песчаных и супесчаных почвах, а также при высоком уровне грунтовых вод нужно возводить облегченные постройки или делать для них глубокий свайный фундамент.
- Расположение относительно других построек. Желательно располагать малые архитектурные формы с металлокаркасом таким образом, чтобы более высокие и тяжелые строения закрывали более низкие и легкие от порывов ветра.
Рекомендуем ознакомиться: Как самому согнуть профильную трубу в домашних условиях без применения трубогиба
Заключение
Устройство навеса, монтаж ферм – сложная квалифицированная работа. Небольшие навесы и беседки можно выполнить самостоятельно с помощью членов семьи.
Источники
- https://vseotrube.ru/stroitelnye-konstruktsii/fermy-iz-profilya
- https://stpoyka.ru/fermy-dlya-navesa-chto-takoe-zachem-nuzhny-vidy-kak-sdelat-i-tseny-gotovyh-ferm-dlya-navesa/
- https://arbolit.org/sovety/naves-iz-profil-noy-truby-svoimi-rukami.html
- https://svarkalegko.com/tehonology/varim-fermu-iz-prof-truby.html
- https://metallz.ru/articles/ferma_iz_profilnoj_truby/
- https://KrovGid.com/montazh/fermy-iz-profilnoj-truby.html
- https://InfoTruby.ru/svoimi-rukami/fermy-iz-profilnoj-truby
- https://stylekrov.ru/kak-pravilno-rasschitat-fermy-dlya-navesov.html
