Диаметры стальных труб: дюймы, миллиметры, соответствие

Маркировка

В работе по устройству систем водоснабжения активно используется пластиковая и стальная водонапорная труба. Рассмотрим маркировку для этих вариантов изделий:

  • PPR. Наличие такой маркировки свидетельствует о материале, из которого изготовлена труба. В данном случае это полипропилен с рандом-сополимером.
  • СДР. Это коэффициент отношения наружного диаметра к толщине стенки изделия. Чем меньше это значение, тем толще стенка трубы, тем больше прочность. Такие трубы предназначены для систем повышенного давления.
  • Числовые значения и множитель. Первое значение в произведении представляет собой наружный диаметр. Второе – толщина стенки.
  • Допустимое давление. Редко здесь можно встретить коэффициент PN 20. Он означает, что при температуре 20 °С водонапорная труба будет поддерживать нормальное давление на протяжении 50 лет эксплуатации.
  • Стандарт изготовления. Отечественные производители пользуются стандартом ГОСТ 32415-2013.

Например, на поверхности водонапорной трубы может находиться буква “П”. Значит, это труба повышенной прочности. В случае с буквой “У”, речь идет об усиленной конструкции. Буква “Л” означает легкий водонапорный элемент. Если в маркировке присутствует буква “Ц”, то речь идет об оцинкованных водонапорных трубах.

Как разобраться с импортными обозначениями

На рынке есть не только изделия отечественных производителей. Есть трубы, маркированные по американской системе. Начнем с того, что они различают два типа труб: pipes и tubes. Оба слова переводятся как труба, но они предназначены для различных систем и требования к ним разные.

Трубы типа Pipes

Тип Pipes — электросварные и бесшовные. Они предназначены для транспортировки жидкостей и газов. Так что это как раз тот тип, который можно применять в наших системах отопления и водоснабжения. Основная характеристика труб типа pipes — внутренний диаметр. В этой группе есть два стандарта прочности, которая определяет толщину стенок и рабочее давление.

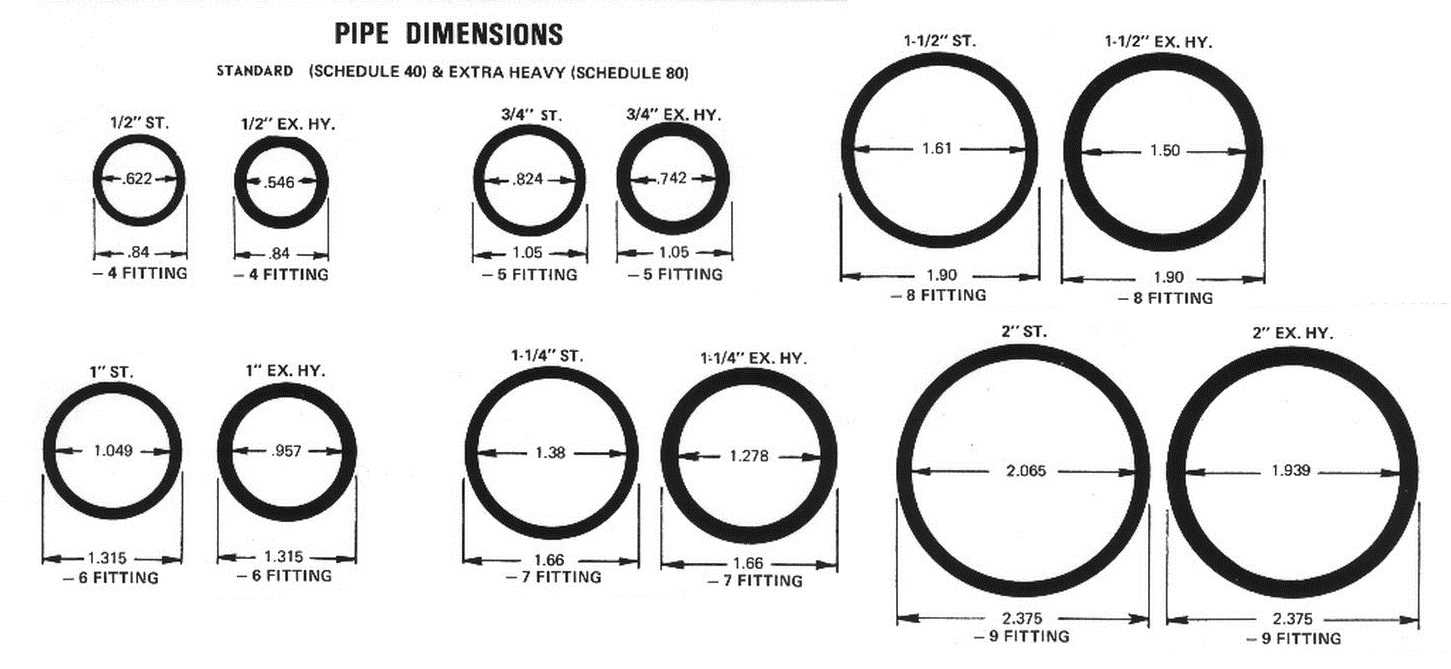

  • Schedule 40 или standard. В обозначении может стоять st (как на рисунке ниже). Это изделия со стандартной толщиной стенки.
  • Schedule 80 или extra heavy. В обозначении стоит EX. Это материал для применения в трубопроводах повышенного давления.

Разница во внутренних диаметрах Pipes разных категорий прочности: стандартных и тяжелых

Как понимаете, при равном наружном размере просвет будет разный. Рассмотрим для примера двухдюймовую трубу. Обозначается она как NPS=2″ внутренний диаметр в различном исполнении отличается:

  • standard (стандартные) schedule 40 — 2.067 дюйма (что примерно равно 5,25 см);
  • extra heavy (тяжелые) schedule 80 — 1.939 дюйма (приблизительно 4,925 см).

Эти категории нормируют толщину стенки и максимальное рабочее давление. Наружный диаметр остается постоянным, а вместе с толщиной стенки изменяется фактический внутренний диаметр. То есть, NPS=2″ описывает внутренний диаметр, который будет около двух дюймов, но будет меняться в зависимости от толщины стенки. Тут ситуация аналогична нашим стандартам: есть определенный перечень величин, до которых при маркировке округляются фактические параметры. Еще раз: если речь идет о двухдюймовой трубе типа Pipe (в маркировке стоит NPS), надо понимать, что речь идет о внутреннем диаметре, но ровно два дюйма там не будет. Будет либо чуть больше, либо чуть меньше. Аналогично и с другими размерами в дюймах.

Тип Tubes

Словом Tubes обозначают трубы, которые маркируются по наружному диаметру. Внутренний будет зависеть от толщины стенки. Поэтому в этом стандарте еще присутствует понятие gauge, которое можно перевести как калибр. Оно указывает как раз толщину стенки.

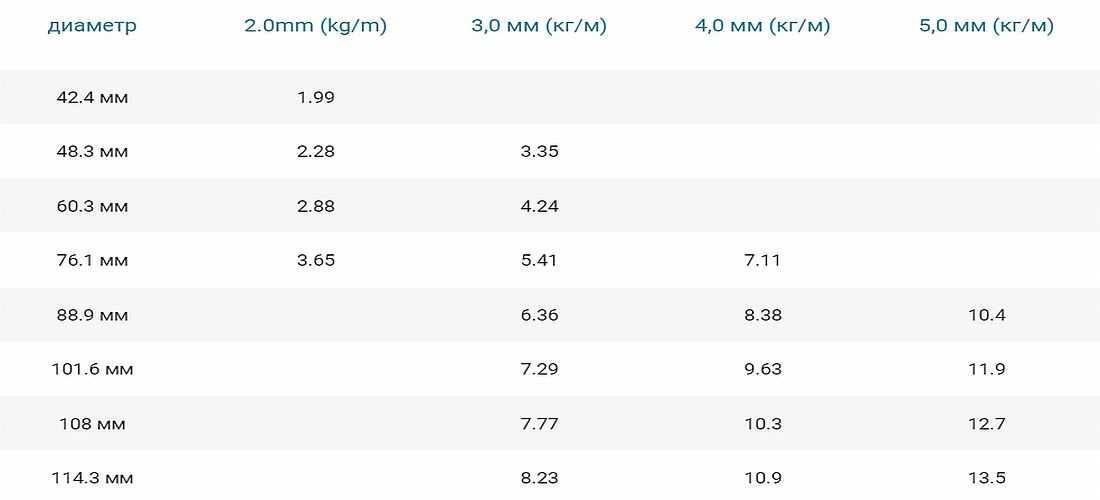

Одинаковые диаметры стальных труб не означают одинаковую массу

В маркировке проставляют ASTM. Следующие за аббревиатурой цифры описывают наружный диаметр. В этой группе для нас могут быть интересны медные трубы.

Технические характеристики стальных водопроводных труб

Государственные стандарты ВГП касаются и таких технических характеристик, как длина и вес.

Согласно ГОСТу 3262 75, длина готовой продукции может варьироваться в пределах 4-12 м

Принимая во внимание данный параметр, этот вид продукции делят на 2 категории:

  • мерная длина или кратная мерной — вся продукция в партии имеет один размер (допустимо отклонение величиной 10 см);
  • немерная длина — в партии могут быть изделия разной длины (от 2 до 12 м).

Срез изделия для водопровода следует выполнять под прямым углом. Допустимым скосом торца называют отклонение на 2 градуса.

К оцинкованным изделиям предъявляют особые требования. Это цинковое покрытие должно быть сплошным толщиной не менее 30 мкм. На резьбе и торцах готового продукта могут быть области, не покрытые цинком. Места с пузырчатым покрытием и различные включения (окислы, гартцинк) категорически запрещены — такая продукция считается браком.

По толщине стенки изделия делятся на 3 вида:

  • легкие;
  • обыкновенные;
  • усиленные.

Легкие трубы

Особенностью легких труб является малая толщина стенки. Из всех возможных разновидностей ВГП легкие виды этого сортового металлопроката обладают наименьшей толщиной. Этот показатель варьируется от 1,8 мм до 4 мм и напрямую зависит от наружного диаметра изделия.

Вес 1 метра в этом случае также характеризуется наименьшими показателями. Изделия с наружным диаметром 10,2 мм в количестве 1 м весит всего 0,37 кг. Выбирать тонкостенные изделия следует в том случае, если к объекту предъявляют повышенные требования в вопросах веса. Однако водоснабжение с применением такого металлопроката обладает ограниченной сферой применения. Давление жидкости в таких трубах должно быть не более 25 кг/кв.см. При маркировке изделия с легким весом обозначают буквой “Л”.

Обыкновенные трубы

У металлопроката этого типа обыкновенная толщина стенки. Этот показатель варьируется в пределах 2-4,5 мм. Основное влияние на эту характеристику оказывает диаметр изделия.

Обыкновенные стальные трубы считаются наиболее распространенными, их следует выбирать в тех случаях, когда к прокладыванию водопровода не предъявляют каких-либо особых требований.

В списке преимуществ этого сорта металлопроката следует назвать:

  • оптимальный вес — в сравнении с толстостенными такие изделия позволяют сократить общий вес готовой конструкции;
  • допустимое давление имеет такой же показатель, как и для тонкостенных (25 кг/кв.м), однако здесь допустимы гидравлические удары;
  • средняя стоимость — достигается за счет весового показателя.

При маркировке специального обозначения трубы обыкновенной нет. Буквенное обозначение присвоено только легкой и усиленной продукции.

Усиленные трубы

К изделиям такого типа относят те стальные трубы, которые обладают повышенной толщиной стенки — от 2,5 мм до 5,5 мм. Вес такой готовой конструкции будет сильно отличаться от весовой категории конструкции из легких и даже из обыкновенных изделий.

Однако у таких водогазопроводных систем есть и преимущество — они подходят для объектов с высоким давлением (до 32 кг/кв.см). При маркировке таких труб используется обозначение “У”.

Трубы под резьбу

Качество стальных труб с резьбой контролируется ГОСТом 6357 и должно полностью соответствовать классу точности B.

Для достижения высокого качества изделий резьба должна отвечать нескольким важным требованиям:

  • быть четкой и чистой;
  • не допускается присутствие заусенцев и рванин;
  • на нитках резьбы может присутствовать небольшое количество черноты (если профиль резьбы уменьшается не более чем на 15%);
  • согласно ГОСТу, на резьбе могут быть сорванные или неполные нитки (их общая длина не должна превышать 10% от общей);
  • газоводопроводная труба может обладать резьбой, полезная длина которой сокращена на 15%.

Таблица размеров стальных труб – какой бывает диаметр у таких труб

Согласно одной из размерных характеристик, стальные трубы отличаются диаметром, то есть, сечением. Классифицирование их по этому показателю и толщине стенок позволяет создавать проекты и расчеты для транспортировки по трубопроводам какой-либо жидкости. В этой статье попробуем разобраться, какие можно встретить диаметры и размеры металлических труб.

Стандартные диаметры труб и системы их измерения

Применение стандартных сечений труб при создании различных типов трубопроводов в значительной степени упрощает разработку специалистами самих проектов.

До того, как разобраться с тем, какими бывают основные размеры труб, и в каких системах они могут быть использованы, следует подробнее разобраться в ведущих размерных характеристиках.

Стоит отметить, что конкретно по вышеуказанным параметрам определяют диаметры труб согласно ТУ и ГОСТам.

Данные значения предельно важны, ведь для определенного диаметра трубы по ГОСТу можно узнать о соответствующей толщине их стенок.

Классификация диаметров

Рассмотрим разновидности диаметров стальных труб:

  1. Условный (Ду, Dy) – является внутренним диаметром трубы (мм), или округленной величиной (в дюймах).
  2. Номинальный (Дн, Dn).
  3. Внешний диаметр. Определение, как правило, проводится по этому параметру: 5-102 мм – трубы небольшого сечения; 102-426 мм – трубы среднего сечения; 426 мм и более – трубы большого сечения.
  4. Внутренний диаметр – также считается важным параметром, который применим и к соединительным фитингам.

Кроме огромнейшего количества предлагаемых стальных труб, которые можно найти в продаже, практически во всех сферах строительства в данное время применяются трубы из различных разновидностей пластика. В связи с этим была подготовлена нормативная документация, среди которой присутствует таблица с диаметрами стальных труб и их соответствия аналогам из полимеров.

Благодаря таким таблицам можно с большой точностью подбирать правильную трубу в процессе проектирования какой-либо транспортной системы.

Системы измерения

Соответствие диаметров труб различных видов в обеих единицах измерения можно найти в соответствующей таблице.

При создании систем водо- и газоснабжения в настоящее время все еще достаточно широко применяются стальные трубы. Сечение таких труб измеряется в дюймах, к примеру: 2,4″ или 4″, или в долях: 1 2/3 или 5/8″. В процессе сборки трубопровода, сечение труб которого отмечается в дюймах, вы будете лишены каких-либо трудностей.

Тем не менее, при возникновении необходимости в смене или установке комбинированных систем (стальные вместе с медными или пластиковыми трубами), для корректного определения нужных параметров специалисту как нельзя лучше поможет таблица размеров стальных труб, то есть их сечений. Данные нормативы содержат метрические величины стальных труб и соответствующие им сечения труб из пластика.

Согласно принятым в подавляющем количестве стран стандартам, внутренний диаметр труб измеряется в миллиметрах. Вместе с тем, широко распространено маркирование труб в дюймах, который принято считать равным 2,54 см.

Монтаж системы подачи воды для жилых сооружений, зачастую, подразумевает использование стальных труб с внутренним сечением 15, 20 или 32 мм.

Трубы больших сечений, изготовленные из стали, и из чугуна (безнапорные), применяемые для обустройства систем канализации, имеют сечение, равное 50/100 мм.

Важность подбора правильного диаметра прокладываемых труб

Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды

В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно

К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.

Размеры стальных, алюмопластиковых и ПП труб есть возможность с легкостью высчитать без чьей-либо помощи, и даже не пользуясь таблицами соответствия.

Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.

  • D – внутреннее сечение выбранных труб;
  • Q – тепловой поток, выражаемый киловаттами;
  • V – скорость теплоносителя, м/с;
  • DT – разница температур на обоих концах системы, измеряемая в ℃;
  • sqrt – квадратный корень.

Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.

Технические характеристики стальных водопроводных труб

Государственные стандарты ВГП касаются и таких технических характеристик, как длина и вес.

Согласно ГОСТу 3262 75, длина готовой продукции может варьироваться в пределах 4-12 м

Принимая во внимание данный параметр, этот вид продукции делят на 2 категории:

  • мерная длина или кратная мерной — вся продукция в партии имеет один размер (допустимо отклонение величиной 10 см);
  • немерная длина — в партии могут быть изделия разной длины (от 2 до 12 м).

Срез изделия для водопровода следует выполнять под прямым углом. Допустимым скосом торца называют отклонение на 2 градуса.

К оцинкованным изделиям предъявляют особые требования. Это цинковое покрытие должно быть сплошным толщиной не менее 30 мкм. На резьбе и торцах готового продукта могут быть области, не покрытые цинком. Места с пузырчатым покрытием и различные включения (окислы, гартцинк) категорически запрещены — такая продукция считается браком.

По толщине стенки изделия делятся на 3 вида:

  • легкие;
  • обыкновенные;
  • усиленные.

Легкие трубы

Особенностью легких труб является малая толщина стенки. Из всех возможных разновидностей ВГП легкие виды этого сортового металлопроката обладают наименьшей толщиной. Этот показатель варьируется от 1,8 мм до 4 мм и напрямую зависит от наружного диаметра изделия.

Вес 1 метра в этом случае также характеризуется наименьшими показателями. Изделия с наружным диаметром 10,2 мм в количестве 1 м весит всего 0,37 кг. Выбирать тонкостенные изделия следует в том случае, если к объекту предъявляют повышенные требования в вопросах веса. Однако водоснабжение с применением такого металлопроката обладает ограниченной сферой применения. Давление жидкости в таких трубах должно быть не более 25 кг/кв.см. При маркировке изделия с легким весом обозначают буквой “Л”.

Обыкновенные трубы

У металлопроката этого типа обыкновенная толщина стенки. Этот показатель варьируется в пределах 2-4,5 мм. Основное влияние на эту характеристику оказывает диаметр изделия.

Обыкновенные стальные трубы считаются наиболее распространенными, их следует выбирать в тех случаях, когда к прокладыванию водопровода не предъявляют каких-либо особых требований.

В списке преимуществ этого сорта металлопроката следует назвать:

  • оптимальный вес — в сравнении с толстостенными такие изделия позволяют сократить общий вес готовой конструкции;
  • допустимое давление имеет такой же показатель, как и для тонкостенных (25 кг/кв.м), однако здесь допустимы гидравлические удары;
  • средняя стоимость — достигается за счет весового показателя.

При маркировке специального обозначения трубы обыкновенной нет. Буквенное обозначение присвоено только легкой и усиленной продукции.

Усиленные трубы

К изделиям такого типа относят те стальные трубы, которые обладают повышенной толщиной стенки — от 2,5 мм до 5,5 мм. Вес такой готовой конструкции будет сильно отличаться от весовой категории конструкции из легких и даже из обыкновенных изделий.

Однако у таких водогазопроводных систем есть и преимущество — они подходят для объектов с высоким давлением (до 32 кг/кв.см). При маркировке таких труб используется обозначение “У”.

Трубы под резьбу

Качество стальных труб с резьбой контролируется ГОСТом 6357 и должно полностью соответствовать классу точности B.

Для достижения высокого качества изделий резьба должна отвечать нескольким важным требованиям:

  • быть четкой и чистой;
  • не допускается присутствие заусенцев и рванин;
  • на нитках резьбы может присутствовать небольшое количество черноты (если профиль резьбы уменьшается не более чем на 15%);
  • согласно ГОСТу, на резьбе могут быть сорванные или неполные нитки (их общая длина не должна превышать 10% от общей);
  • газоводопроводная труба может обладать резьбой, полезная длина которой сокращена на 15%.

Как определить размер трубы в дюймах: 15 любопытных фактов

В этой статье я собираюсь рассказать о том, как соотносятся размеры труб в дюймах и миллиметрах. Кроме того, нам с читателем предстоит небольшой экскурс в историю мер длины и в действующую в настоящее время нормативную документацию. Итак, в путь.

Соотношение основных параметров трубного проката.

История дюйма

  1. Происхождение слова «дюйм» выводят от голландского duim, что буквально означает «большой палец». Однако в качестве международного обозначения этой меры длины используют другое слово — inch,
  2. Как и все старые меры длины, дюйм берет начало в человеческой антропометрии и равен длине крайней фаланги у большого пальца. Кроме того, он равен 1/12 фута (от английского foot — стопа ноги) и 1/36 ярда (согласно легендам, ярду было равно расстояние от носа до конца большого пальца простертой перед собой руки короля Британии Генриха Первого),

Существует мнение, что длину в один ярд имел меч Генриха.

Все традиционные меры длины имеют антропометрическое происхождение.

  1. В разных странах и в разные времена дюйм принимал разные значения. Венский дюйм (Австро-Венгрия) равен 2,63 см, французский — 2,707, старопольский — 2,48, новопольский — 2,4, прусский образца 1816 года — и вовсе 3,766 см,
  2. В России эта мера длины была введена Петром Первым. До этого в торговле и при расчетах использовались отечественные единицы измерения, тоже основанные на антропометрии — вершок (длина первой фаланги указательного пальца), пядь (она отмеряется между разведенными на максимальное расстояние большим и указательным пальцами), аршин (длина шага взрослого человека),
  3. В настоящее время наиболее распространенным является английский дюйм. Начиная с 1958 года его договорились считать равным 2,54 см.

Уважаемый читатель, вы думаете, что можно вычислить сечение стального патрубка или сгона в дюймах, воспользовавшись штангенциркулем и разделив полученный результат на 25,4? Не тут-то было.

Условный проход

  1. Стальные водогазопроводные трубы, сечение которых принято указывать в дюймах, маркируются вообще не диаметром, а условным проходом. Он близок к внутреннему сечению, но совсем не обязательно равен ему. Он означает лишь то, что на патрубке можно нарезать соответствующую трубную резьбу,

Условный проход близок к внутреннему сечению, но не всегда равен ему.

  1. Фактический внутренний диаметр определяется условным проходом (точнее, соответствующим ему наружным диаметром) и типом трубы (она может быть обыкновенной, легкой или усиленной),
  2. Фактическое внутреннее сечение изделий с одинаковым ДУ (условным проходом) может различаться на 0,3 см за счет толщины стенок,
  3. Площадь внутреннего сечения и, соответственно, пропускная способность легкой и усиленной трубы с номинальным размером в полдюйма различаются на 20%. При этом больше пропускная способность легкого изделия, зато у усиленной благодаря большей толщине стенок и, соответственно, большей массе погонного метра выше цена.

Образцы трубного проката, произведенные по ГОСТ 3262 — 75.

При всем моем безмерном уважении к советской системе стандартизации иначе, как бардаком, то, как согласно действующим стандартам соотносятся размеры труб в дюймах и сантиметрах, не назвать:

  1. Указываемое в документации сечение в дюймах нельзя получить простым пересчетом из мм или других единиц СИ. Коэффициент пересчета свой для каждого диаметра и ни в одном случае не соответствует вполне логичному значению 25,4,
  2. Чтобы определить количество дюймов по результатам обмера, вам придется лезть в справочную или нормативную документацию. Однако ни в одном ГОСТ не фигурирует таблица размеров труб в дюймах и миллиметрах. Фактические габариты при определенном ДУ и типе изделия можно найти в ГОСТ 3262-75, регламентирующем производство стальных черных и оцинкованных водогазопроводных труб. Между тем параметры соответствующих резьб указаны в другом ГОСТ — за номером 6357-81.

Второй стандарт указывает габариты гребней и впадин резьбы в единицах СИ, но обозначает цилиндрическую трубную резьбу в дюймах.

Вы в недоумении? Я тоже.

Проще, еще проще

Итак, чтобы соотнести размер трубы в дюймах и мм, нужно обложиться нормативными документами и кропотливо сопоставлять их. Так ведь?

Уважаемый читатель, я не стану томить вас и просто выложу пару таблиц, представляющих собой компиляции упомянутых выше стандартов.

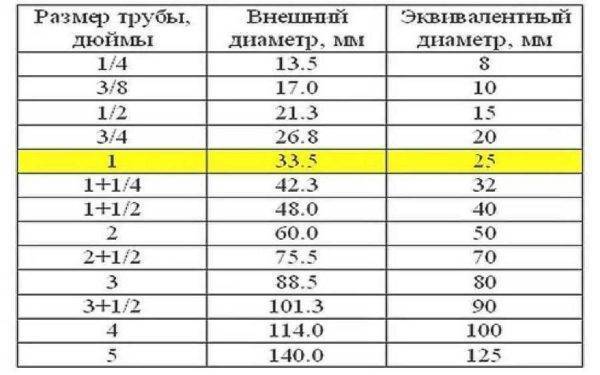

  1. Вот соответствие ДУ и заветных британских дюймов:

Как определить размер трубы в дюймах: 15 любопытных фактов Как определить размер трубы в дюймах и миллиметрах: таблица, инструкция, видео и фото

Диаметр как основной параметр водопроводной системы

Условный диаметр прохода является основной величиной при монтаже водопроводных систем. Размер труб должен быть минимально возможным для нормального функционирования водопровода, для экономии места и материала. Практически вся бытовая сантехника рассчитана на подключение к резьбе 1/2″ дюйма, кроме стиральных и посудомоечных машин. Здесь используется 3/4″.

На пластиковых трубах для водопровода размеры указаны в мм

При выборе для водоснабжения в качестве материала металлопластика, меди или ПВХ важно правильно перевести дюймовые размеры в метрические. Например, наиболее часто используемый габарит труб ПВХ для водопровода внутри квартиры или частного дома — 20 мм, это наружный Ø

Учитывая толщину стенок, этот параметр примерно соответствует стальному водопроводу 1/2″.

Главное при приведении диаметра труб в дюймах и миллиметрах к какой-либо одной системе измерения — учитывать только внутренний диаметр труб.

Подробнее о стандартизации

Стандартизация металлических элементов инженерных систем начала зарождаться в то время, когда активно стали появляться пластиковые трубы. Актуальность стандартизации заключалась и заключается в том, что она дает возможность без особых проблем объединять в рамках одной системы трубы из различных материалов. А это, в свою очередь, значительно расширяет возможности и полезные свойства инженерных систем.

Кроме того, имея информацию о наружном диаметре труб, специалисты-проектировщики могут достаточно оперативно определять, какие соединительные элементы необходимы и в каком количестве.

Речь идет о таких элементах, как:

  • отводы;
  • тройники;
  • заглушки;
  • запорные элементы систем.

Диаметры стальных труб

При покупке продукции очень помогает таблица размеров труб стальных, содержащая информацию о внутренних и наружных диаметрах. Это способ ускорить покупку, а значит, и вашу работу. В промышленности, производстве и строительстве могут требоваться изделия с любыми параметрами. Мы привели основные размеры стальных труб, выпускаемых в нашей стране, и доступных для заказа на сайте компании «Региональный дом металла».

Резьба, дюйм

Диаметры стальных труб

Если вас интересует сортамент стальных труб по диаметрам, изучите государственные стандарты, определяющие параметры во время производства. К примеру:

  • Горячедеформированные, бесшовные – ГОСТ 8732-78,
  • Холоднодеформированные, бесшовные – ГОСТ 8734-75,
  • Электросварные прямошовные – ГОСТ 10704-91,
  • Водогазопроводные – ГОСТ 3262-75.

Как можно заметить, на каждый тип изделий имеется уникальный стандарт. Если вам требуется выяснить, какие габариты по норме может иметь труба стальная, таблица диаметров приведена непосредственно в тексте ГОСТа. Все эти документы доступны в интернете, и вы можете ознакомиться с их текстом. Соблюдение этих норм, в т.ч. по размерам (D, условный проход, толщина стенки) – требования, проверяемые специалистами. Их соблюдение обязательно для сертификации.

Таблица толщины стенок и диаметров стальной трубы

В наличии и под заказ все ключевые размеры, производимые российскими и зарубежными предприятиями. Если вам, к примеру, нужна труба стальная диаметром 60 мм в СПб, обратитесь к менеджерам «РДМ». Наши сотрудники легко подберут требуемые образцы, уточнят кол-во и наличие по складам, расскажут вам, как оформить заказ, оплатить его, решить вопрос с доставкой со склада на ваш объект.

В ассортименте имеются трубы большого диаметра стальные. Они используются для прокладки нефтепроводов, газопроводов. Также их применяют для защиты различных коммуникаций от повреждений. Используются как для внешней, так и для подземной укладки. Обладают хорошей свариваемостью с высокой надёжностью сварного шва.

Любой внутренний диаметр стальных труб, требуемый вам для создания каких-либо инженерных конструкций, доступен в продаже на нашем сайте. Всё, что вам требуется – уточните параметры, сообщите тип изделия. Консультант проверит наличие в базе, сообщит вам стоимость. Далее останется только принять ваш заказ. Отправка осуществляется оперативно, и возможна не только по Санкт-Петербургу, но и в любой город России.

Диаметры стальных труб Таблица толщины стенок и диаметров стальной трубы круглого, овального и профильного сечения
