Как сделать беседку из дерева: инструкция с фото

Каркас и верхняя обвязка

Для получения прочного каркаса следует применять брус, длина которого составляет 2,6 м, с поперечным диаметром 0,1 на 0,1 м. Поверхность пиломатериала создают идеально ровной, для чего используют электрорубанок.

Далее на брусьях создают пропилы, предназначенный для монтажа реек к кровле. Толщина этих выемок определяется параметрами стропильной системы.

По углам на возвышающиеся из пола арматурные элементы, на которые закрепляют вертикальные опоры. Для чего по торцевым сторонам создают отверстия сечением 1 см.

Также упростить работу по сборке можно закрепив размещение столбов с использованием черновых подкосов. Затем замерить прямые углы, после чего установить чистовой брус.

Облицовка стен и пола доской. Для этого применяется вагонка, или более современный блок-хаус.

Создание сливов, предотвращает затопление постройки осадками.

Подготовка и сборка крыши

Крыша в данном случае была собрана заранее. Она представляет из себя двускатное сооружение, используется стропильная система. Для крыши нам понадобится следующий материал:

• 2 несущих бруса 100 на 100 мм.
• 2 поперечных бруса 100 на 50 мм.
• 8 стропил.

Для того чтобы правильно собрать крышу, необходимо сделать разрезы в стропилах и четырёх брусках, причем в брусках 100 на 100 мм разрезы нужно делать с двух сторон.

Установка стропил

После того как вы установите все четыре стены, и каркас вашей беседки будет готов, можно приступать к установке крыши.

Вашей задачей будет установка двускатной крыши, состоящей из восьми стропил. Если вы установите все стропила точно в заранее выпиленные пазы, то она будет ровной и, с технической точки зрения, верной.

После установки стропил необходимо сделать обрешётку на крыше с шагом 35 см, на которую будет укладываться металлочерепица. Важный момент — первый шаг необходимо сделать 25 см, чтобы концы вашей металлочерепицы не прогнулись.

Укладка металлочерепицы

Листы металлочерепицы укладываются внахлест друг на друга. Если вы правильно сделали шаг в 35 см, тогда ребра ваших листов будут находиться точно над досками. Это позволит правильно прикрепить саморезами металлочерепицу к крыше.

Саморез вкручивается под ребром, делается это для создания эффекта отсутствия саморезов — если смотреть со стороны, то их практически не видно.

Конёк для беседки мы будем делать из обрезков, которые остались от листов металлочерепицы с крыши. Изначально обрезки нужно максимально выровнять, после чего немного загнуть и прикрепить к беседке. Получится прекрасная экономия денег, вам не нужно будет докупать лишний материал для кровли.

Особенности и преимущества

Для любой беседки характерен ряд утилитарных и декоративных свойств. Практическая функция навеса – спасать от дождя и палящих солнечных лучей. К декоративным качествам можно отнести притягательный внешний вид, гармоничное сочетание с ландшафтным дизайном и другими постройками. Строить своими руками беседку из дерева стоит, учитывая все вышеизложенное.

Выбирая строительный материал для возведения объекта, стоит рассмотреть положительные и отрицательные стороны того или иного материала. Итак, дерево и беседка из него обладают рядом преимуществ:

1. простота конструкции и легкость в обработке позволяют построить навес или более сложный объект в одиночку;
2. можно выбрать различные по стилистике и исполнению проекты;
3. экологически чистый материал, безопасный для здоровья человека;
4. по сравнению с кирпичом, дерево – бюджетный и доступный материал;
5. легкая конструкция не требует усиленного фундамента;
6. при правильном уходе за древесиной беседка прослужит долгие годы;
7. любая постройка из дерева имеет притягательный внешний вид и отлично вписывается в любой ландшафтный дизайн, сочетается с другими материалами (кирпич, камень, железо).

Но у такого материала есть и недостатки. Вряд ли их перечень может заставить отказаться от возведения деревянной беседки, но данные особенности следует учитывать при возведении постройки и уходе за ней:

Дерево легко поддается гниению, в нем часто разводится плесень, особенно во влажном климате. Чтобы избежать разрушения материала, еще до начала строительных работ каждый деревянный элемент обрабатывается антисептиками и специальными пропитками.
Этот материал легко воспламеняется и поддерживает огонь

Оборудуя уличный камин или мангал рядом с беседкой, важно соблюдать правила техники пожарной безопасности на участке: не оставлять открытый огонь без присмотра, всегда тушить угли после окончания готовки, еще на этапе строительства ограничить возможность попадания искр на древесину.

Беседка из дерева 3м на 4м своими руками, чертежи и размеры

Показанная выше беседка имела квадратные размеры 3х3.  Другой вариант, если вы делаете прямоугольную, размеры которой составляют 3х4.

Чертеж будет выглядеть следующим образом.

Другой чертеж такой же беседки только уже четырехскатной.

Или такой вот чертеж двускатной беседки.

Для строительства такой беседки лучше всего использовать фундамент с 9 или 12 опорами. В качестве опор хорошо подойдут бетонные блоки. Можно также выкопать ямы глубиной около 30 см. Дно ям выровнять, утрамбовать и выложить в яме столб из кирпича в пять рядов. Последний ряд должен находиться над поверхностью земли. Вместо кирпичей можно взять все те же бетонные блоки. Сверху они накрываются рубероидом.

На эти опоры устанавливается нижняя обвязка. Вертикальные опоры Подбираются длиной 2 м, размер бруса 100х100. Выравниваются опоры отвесом, а укрепляются укосинами.

Прямоугольная беседка подразумевает три варианта крыши: одно, двух и четырехскатную. Самая простая в исполнении – это односкатная крыша. Если вы решили делать односкатную крышу, то на этапе установки стоек, передние, нужно делать несколько выше задних.

К брусу верхней обвязки крепятся стропила, при этом используются металлические уголки, саморезы или гвозди.

Расстояние между стропилами составляет 80 см. Нижний край стропил должен выступать за каркас беседки хотя бы сантиметров на 30-40.

После этого к стропилам крепится обрешетка. Для нее используется брус 50х50. Расстояние между брусом обрешетки зависит от кровельного материала. При покрытии металлочерепицей это расстояние меньше, чем при покрытии шифером. Прежде чем закрывать кровельным материалом, на обрешетку кладут гидроизоляционный материал, например рубероид.

Закончив с крышей, переходим к полу. К лагам, которые располагаются между брусьями нижней обвязки крепится напольная доска. Крепежом служат саморезы.

И, наконец отделка. Традиционно считается обшивка вагонкой наполовину беседки. Верхнюю часть можно застеклить, можно оставить открытой, а можно заделать узорной рейкой.

Ажурный вид беседок для дачи

Для возведения ажурной беседки участок, выбранный под строительство такой беседки, расчищают, на нем выполняют разметку, вбивают колышки и между ними натягивают леску. После этого еще раз выверяются размеры. Вход отмечается на одной из больших сторон будущей постройки. По углам сооружения и посередине длинных сторон впоследствии будут устанавливаться опорные стойки.

Обратите внимание на фото: этот вид беседок своими руками позволяет применить всю свою фантазию – ажурные беседки для дачи выглядят порой довольно замысловато. Основные этапы работы:

Основные этапы работы:

1. Пол беседки лучше всего выложить тротуарной плиткой. Затем по углам будущей беседки выкапываются четыре ямы глубиной 0,4 м, в которые устанавливаются столбы высотой 2,5 м и сечением 80 х 80 мм. В середине каждой из больших сторон дополнительно устанавливается еще по одному такому же столбу. Заранее подземную часть столбов необходимо обработать гудроном и обернуть рубероидом.

2. После установки всех столбов в ямы их следует выровнять по горизонту и высоте. Для фиксации стоек в процессе их выравнивания можно применять рейки длиной 3 м. Они закрепляются между столбами в нескольких местах

Важно установить столбы точно по уровню. Затем в ямы заливают цементный раствор

3. Следующим этапом на верхних краях столбов монтируется обвязка из бруса сечением 50 х 100 мм по всем четырем сторонам. Нужно еще раз проверить уровень горизонта, а затем — зафиксировать брус. В углах беседки, где брусья пересекаются, следует выбрать четверти, чтобы обвязка получилась ровной по всем сторонам.

4. Далее приступают к выполнению двухскатной крыши из черепицы. Необходимо, чтобы торцы крыши располагались по малым сторонам, а скос — по длинным. С каждой длинной стороны беседки устанавливается по 4 стропила. Они затем соединяются горизонтальной поперечиной. Стропильные конструкции в готовом виде устанавливаются на обвязочный брус, соединяются между собой с помощью реек и также крепятся к брусу.

5. Затем крыша покрывается деревянными щитами толщиной не менее 10 мм. По мере закрепления щитов рейки убирают. После этого укладывается черепица, а также монтируются конек крыши и защитные планки на ее края.

6. Завершающий этап работы — установка перил, верхнего обрамления крыши и оформление беседки рейками. Устанавливать перила следует снизу на высоту 1 м. Стойки перил и обрамление крыши выпиливаются из дерева.

7. Под скосом крыши выполняются планшеты из реек, соединенных крест-накрест или внахлест. Таким же образом оформляются и два выбранных проема беседки. Оставшиеся же служат в качестве своеобразных рам для лески, рядом с которыми высаживаются вьющиеся растения.

Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты конструкций

Как построить беседку своими руками? Проекты, фото, чертежи разных по форме и дизайну сооружений имеются в несметном количестве в интернете. Но можно разработать самостоятельно свой индивидуальный вариант. Для тех, кто не уверен, что сможет грамотно подготовить все схемы или кто выбрал слишком сложную конструкцию, рекомендуется воспользоваться готовыми чертежами.

Составление проекта беседки включает в себя несколько этапов: создание эскиза будущей постройки и составление рабочих чертежей. Схемы и эскизы дадут возможность уже на этой стадии спланировать расположение беседки относительно участка, наметить расстановку мебели и оборудования, зафиксировать места подвода коммуникаций и определиться с расходом строительного материала.

Эскиз открытой беседки возле водоема

Составить рабочий проект максимально корректно позволят некоторые рекомендации:

• выбирают тип сооружения: открытый или закрытый;
• тщательно продумывают дизайн беседки, который должен соответствовать по стилю имеющимся строениям и определяются с материалами конструкции;
• выбирают место будущей постройки на территории участка;
• габариты беседки на чертеже должны соответствовать размерам отведенного места. В чертеже указывают высоту, длину, ширину сооружения, места расположения опорных стек, входа, а также форму и высоту ограждения;
• включают в проект чертежи с проекциями: фасадное изображение, разрезы, планировку и схемы технических узлов конструкции. Отображают все размеры и формы беседки;

3D-проект прямоугольной деревянной беседки

• если предполагается закрытая постройка, прописывают схему вентиляции;
• отдельно разрабатывают рабочий план фундамента с указанием его типа (ленточное, столбчатое или плитное основание);
• описывают схемы конструктивных узлов: указывают размеры и места установки дверей, окон, лестницы;
• отдельно выполняют схему крыши с обозначением ее размеров, конфигурации, углов наклона, высоты, материала покрытия;
• указывают технологию возведения стен, крыши, мангала (если предполагается). Для беседок с каминами, печами, мангалами прилагают план порядовой укладки кирпичей с указанием всех размеров оборудования;
• выполняют схемы электропроводки и водоснабжения;

Проект оригинальной беседки с печью-мангалом

• разрабатывают план размещения светильников, мебели и оборудования;
• составляют спецификацию на строительные материалы, включая крепежные элементы, обрабатывающие пропитки и метизы.

Чем тщательнее будет выполнен проект, тем точнее будут расчеты необходимого количества материалов, легче будет производить строительство и выше вероятность, что конструкция будет надежной и крепкой. Используйте в подготовке базового проекта фото, чертежи беседок для дачи своими руками, которыми с удовольствием делятся умельцы.

Виды деревянных беседок

Во-первых, деревянные беседки делятся на открытые и закрытые. Первый вариант – это легкие сезонные постройки, не предназначенные для эксплуатации в холодную пору. Закрытые беседки являются более капитальными сооружениями, с прочной крышей, часто застекленные или с одной глухой стеной. Во-вторых, садовые беседки из дерева могут иметь квадратную, прямоугольную, круглую форму, а также быть шести- или восьмиугольными.

Открытая беседкаШестиугольная беседка

В качестве основания подходит любой вид фундамента: мелкозаглубленный ленточный, плитный, столбчатый. Можно установить беседку даже на шлакоблок или уложенные плашмя бревна. Чем больше размеры конструкции, тем прочнее должен быть фундамент под нее. Еще одним отличием является материал для стен: это может быть деревянный брус, рейки и доски, а также цельные бревна.

Беседка из брусаБеседка в японском стиле

Итак, чтобы правильно выбрать вид конструкции, сначала необходимо определиться с предназначением. Если беседка нужна для семейного отдыха в летний период, подойдет вариант открытого типа небольших размеров. Как основание можно использовать шлакоблок, столбы из кирпича, столбчатый фундамент из труб или бревен

Если в беседке планируются посиделки с друзьями или празднование семейных событий в широком кругу, следует обратить внимание на просторную конструкцию закрытого типа с плитным или ленточным основанием

Беседка в японском стиле

Построить квадратную или прямоугольную беседку гораздо проще, чем круглую или шестиугольную. Использование бревен и досок для возведения стен также упрощает строительный процесс, зато фигурные решетчатые стены смотрятся более изысканно. Все это следует учитывать при выборе материалов и составлении чертежа. Кроме того, элементы беседки обязательно должны сочетаться с ландшафтом участка и жилым домом.

Деревянная беседка в восточном стиле

Идеи беседок 2 на 3 метра

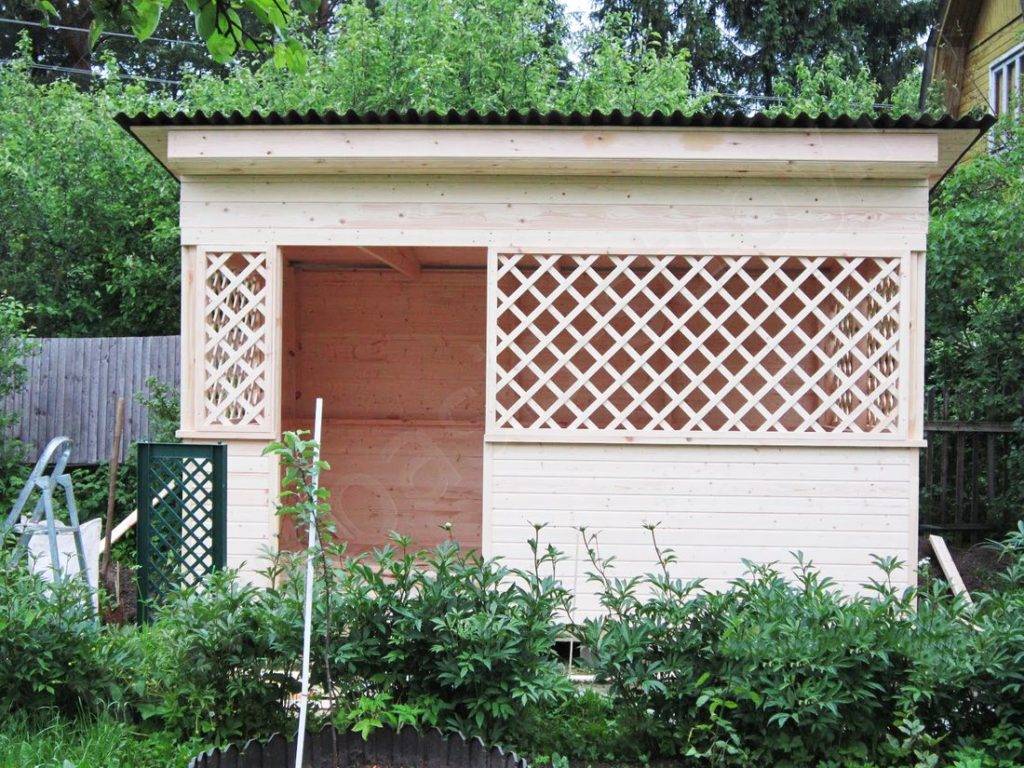

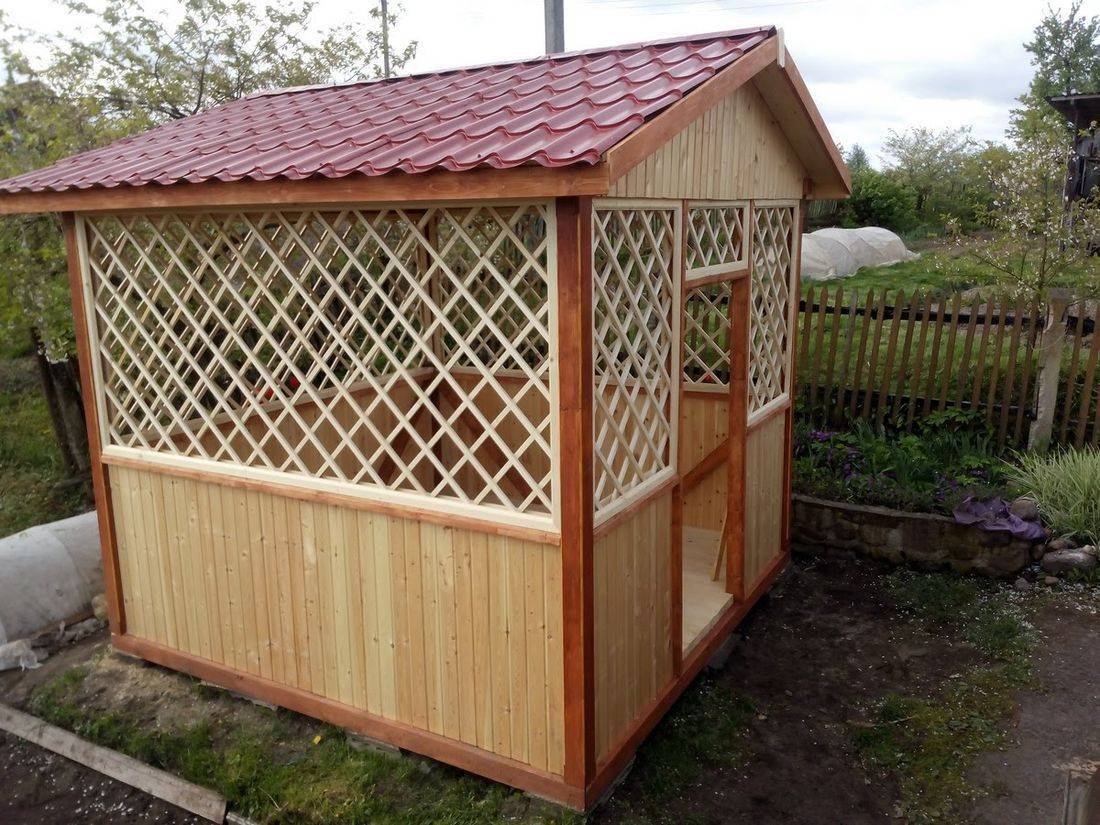

С декоративной решеткой

Прикрыть беседку можно с помощью деревянной обрешетки. Она позволит спрятать сидящих внутри людей, а те, в свою очередь, прекрасно будут видеть всю территорию.

Эта фишка давно подмечена строителями, поэтому реализуется сейчас почти во всех новеньких беседках.

С фигурками у входа

Ещё одной приятной особенностью решеток можно назвать частичное укрытие от прямых солнечных лучей и ветра.
От солнца-то уж она точно спасает, внутри создается некоторая прохлада. С ветром всё похуже, но эффект всё равно определенно есть.

Открытая конструкция

Мы не считаем, что такую маленькую постройку целесообразно делать закрытый.

Размеры 2 на 3 это прекрасная площадка для вечерних летних разговоров на свежем воздухе. Определенно есть смысл укрыться от ветра, сделав 2-3 стороны закрытыми, но полностью застеклять постройку неинтересно.

В магазинах открытые беседки представлены в большом количестве.

Из-за маленьких размеров цена на них одна из самых низких на рынке. Это прекрасный вариант для тех, кто рассматривает свою беседку как маленькое строение рядом с домиком.

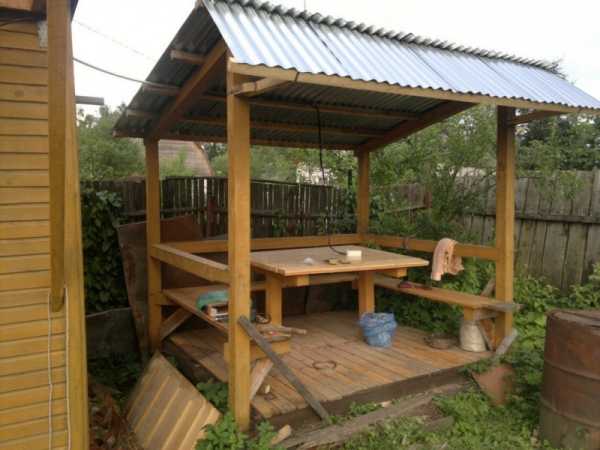

С односкатной крышей

«Односкатки» признаны самым экономичным видом крыш. На них требуется минимум строительных материалов, умственных и трудовых усилий. Конструкция стропильной системы настолько проста, что с её возведением справится даже неопытный дачник.

Внешний вид таких построек не вызывает каких-то запредельных эмоций. Просто, обычно, ничем не примечательно. В первую очередь мы рекомендуем этот вариант тем людям, для которых в первую очередь играет роль цена.

Строительство шестигранной беседки

Строительство шестигранной беседки

Шестигранная садовая беседка всегда смотрится очень нарядно и является украшением любого участка. При ее строительстве очень важна точность расчетов, ведь погрешности на любом из этапов заметно повлияют на конечный результат. Начинать необходимо с чертежа будущей постройки, что позволит правильно разметить участок и рассчитать количество материалов.

Схема шестигранной беседки в разрезе

Для строительства потребуется:

• цементный раствор;
• кирпич или шлакоблок для столбов;
• деревянные балки сечением 150х150 мм;
• строганный брус 100х100 мм;
• обрезная доска 50х100 мм;
• рубероид;
• доски для пола;
• саморезы;
• грунтовка;
• лак для дерева;
• шуруповерт;
• электролобзик;
• строительный уровень;
• кровельное покрытие.

  Шестигранная беседка на дачном участке

Шаг 1. Разметка

Для разметки участка понадобится две деревянных рейки и веревка длиной около 2 метров. Выбранный участок выравнивают, освобождают от растительности и камней, посередине вбивают в землю рейку и обвязывают ее веревкой. Второй конец веревки привязывают к другой рейке и с помощью такого самодельного циркуля рисуют окружность с радиусом 1,75 м. Получившийся круг делят на 6 равных частей и ставят маячки на линии разметки. Здесь будут располагаться опорные стойки для беседки.

Шаг 2. Изготовление столбчатого фундамента

На месте маячков выкапывают ямы глубиной 0,5 м и прямоугольной формы. На дно насыпают речной песок слоем 10-15 см, затем такой же толщины слой крупного щебня. Посередине ямы вбивают стальной прут длиной 70 см, после чего заливают все цементным раствором. Сверху укладывают кирпич в 3-4 ряда с обязательной перевязкой. Арматурный прут должен находиться по центру кладки. Точно так же выкладывают остальные 5 опор и дают раствору хорошо высохнуть.

Шаг 3. Монтаж основания беседки

Делаем основание

Измеряют расстояние между соседними столбами и обрезают балки согласно замерам. Должно получиться 6 одинаковых по длине и толщине балок. Для надежного соединения опор между собой, на концах делают срезы в половину толщины дерева. После этого пиломатериал грунтуют и высушивают, а затем укладывают на столбы в виде шестиугольника. Между балками и столбами фундамента обязательно прокладывают куски рубероида.

Строительство беседки

Когда балки нижней обвязки закреплены, внутри шестиугольника крепят лаги. Центральная лага ставится точно по центру конструкции, выравнивается по горизонтали и фиксируется к балкам с помощью металлических пластин и болтов. Далее монтируют 2 лаги перпендикулярно центральной, а все остальные вставляют под углом, для чего на концах досок делают небольшие срезы с обеих сторон. В завершение укрепляют лаги перемычками из бруса и обшивают досками.

Шаг 4. Возведение стен

Шестиугольная беседка из дерева

Каркас беседки делают из 6 брусьев 100х100 мм одинаковой длины. Каждый брус устанавливают на один из углов основания и фиксируют анкерными болтами. Обязательно проверяют вертикальность опорных стоек, чтобы конструкция не была перекошенной. По верхнему краю монтируют обвязку из толстых досок, а на высоте 70-90 см от пола стойки соединяют горизонтальными перемычками из бруса, оставляя свободным вход.

Стены могут выполняться в нескольких вариантах, в зависимости от имеющихся материалов. Можно закрыть беседку до половины листами водостойкой фанеры, обшить досками, закрепить на перемычках между стойками деревянные фигурные решетки. Можно сделать две или три стены глухими, а остальные декорировать коваными элементами.

Шаг 5. Монтаж крыши

Изготовление крыши на землеУстановка каркаса крыши

Когда стены готовы, приступают к установке стропил для крыши. В качестве стропил берут доски 50х100 мм; для удобства сборку производят на земле. Поскольку в беседке отсутствует центральный столб, аккуратно соединить стропила достаточно сложно. Упростить этот процесс поможет вырезанный из бруса шестигранник, каждая сторона которого будет соответствовать толщине стропил. Торцы досок обрезают под углом и крепят гвоздями к шестиграннику; а на внутренней стороне обвязки выпиливают пазы для установки стропил. После этого конструкцию обшивают досками по кругу, оставляя небольшие зазоры, поднимают наверх и закрепляют болтами. Теперь остается только уложить кровельный материал.

Мебель для беседки

Цены на различные виды крепежа для стропил

Крепеж для стропил

Беседка своими руками. Из чего делать?

Определимся сразу с материалом для будущей конструкции. Большинство опытных строителей заверяют, что лучшие беседки выполнены из древесины. Такой выбор преподносит массу достоинств:

·       естественный вид;

·       легкость сооружения конструкции;

·       простая обработка древесины;

·       можно выполнить конструкцию любого стиля.

К тому же в процессе постройки вам пригодится самый обычный инструмент, который лежит в гараже каждого хозяина. Материалов на конструкцию уйдет так же мало, что позволит сэкономить значительные средства. Не стоит забывать о том, что при желании из дерева можно построить такую беседку, при виде которой гости не захотят покидать ваш участок. Это конечно же сарказм, но доля правды в нем есть.

Строительство самодельных высоких беседок из дерева

Как видно на фото, дачные беседки из дерева, относящиеся к разряду высоких, возвышаются более чем 2 м, а площадь основания их невелика. Поэтому, чтобы конструкция не завалилась, ей требуется очень прочный свайный фундамент.

Основные этапы работы:

1. На месте, выбранном под беседку, устанавливается свайный фундамент из опорных столбов по углам. В качестве столбов нужно использовать металлические или асбестоцементные трубы диаметром 9-10 см и длиной 1,5-2 м. Предварительно под них следует пробурить скважины глубиной 1-1,5 м. Трубы нужно опустить в эти скважины так, чтобы они выступали наружу лишь на 20-30 см, и зацементировать.

2. Когда цемент схватится, можно приступать к выполнению каркаса. Для него также необходимо использовать прочный материал, и если это деревянные брусья, то их сечение должно быть не менее 10 X 10 см. Все деревянные детали конструкции необходимо предварительно обработать специальными средствами. По углам в железные трубы устанавливаются деревянные балки и прочно скрепляются с основой.

3. Следующий шаг возведения этого вида беседок своими руками — перевязка балок. Начинать следует с верха. Раму лучше собрать на земле, а затем скрепить конструкцию с помощью длинных болтов. Такие же рамы устанавливаются внизу и посередине конструкции.

Прежде чем скреплять конструкцию, необходимо выверить ее оси. Чем прочнее будет каркас сооружения, тем лучше.

4. После этого выполняется перевязка внутри каркаса, устанавливаются лаги для пола. При сборке каркаса нужно разместить между соседними столбами укосы — жесткие элементы. Они устанавливаются не внакладку, а в толще стены, чтобы конструкция получилась более прочной и надежной.

5. Дверь в беседку должна легко закрываться — ее не Должно заклинивать из-за деформации под воздействием атмосферной влаги. Чтобы этого не произошло, для изготовления двери должен быть использован влагостойкий материал. Кроме того, нужно установить на дверь специальные накладные уплотнители, оставив между ними и дверью достаточно большой зазор. Благодаря наличию двухконтурного уплотнителя можно будет не опасаться «заклинивания» двери.
