Беспроводная зарядка своими руками: делаем безопасную

От теории к практике

В первую очередь стоит отметить, что нам придется не только делать базовую станцию, но и изменить сам смартфон. Дело в том, что если изначально телефон не поддерживает беспроводную зарядку, то этого говорит о том, что он не оснащен индуктивной катушкой. И в том случае нам придется самостоятельно ее изготовить и поместить в корпус смартфона. А контакты от катушки-приемника придется подпаять к входу «+» и «-» разъема microUSB в корпусе телефона.

В принципе, сделать беспроводное ЗУ может абсолютно каждый. Главное в этом вопросе – это точное соблюдение всех правил. Сам процесс изготовления можно разделить на две части:

изготовление передатчика;
изготовление приемника.

Итак, от слов к делу.

Что нам понадобится

Конечно, чтобы собрать подобное устройство, потребуются определенные материалы. Здесь все довольно просто. Для передатчика нам потребуется следующее:

Оправа на 5 см (максимум 7 см).
Медная проволока диаметром 1 мм (25 витков).
Транзистор – полевой IRF Z44.
Конденсатор – 10n.
Резистор – 10 Ом.
Резистор – 1К (2 штуки).

Это все, что нужно для передатчика. Найти все эти материалы не составит труда. Питаться ретранслятор будет от самой обычной мобильной зарядки.

Чтобы телефон смог принять электрический ток от передатчика, нам потребуется собрать приемник. Для этого потребуется:

Диод VD1 M4.
Конденсатор – 10n (нФ).
Конденсатор 100n.
Конденсатор 10u (10мФ).
Стабилизатор напряжения 7805 (на 5В).
Для катушки потребуется провод 0,4мм (30 витков).

Итак, давайте соберем это все вместе.

Собираем передатчик

Здесь все довольно просто. Есть генератор и передающий контур (та самая катушка). Генератор питается от обычного блока питания на 5В 2А и передает импульсы на передающий контур, который создает магнитное поле определенной частоты. Для радиолюбителей с опытом собрать подобный девайс не составит труда. Ниже будет приложена схема.

Итак, для того, чтобы намотать катушку, нам потребуется оправа диаметром 5 см

Медный провод с сечением 1 мм (важно, что бы он был в лаковой изоляции). Берем медный провод, оставляем около 3-5 см кончик (условно это будет плюс)

Далее наматываете провод по спирали 25 витков. Каждые 3-5 витков желательно обрабатывать лаком (или суперклеем). Это позволит катушке после намотки держать нужную форму и создаст изоляцию.

В результате у вас должна получиться катушка в виде медного диска.

Откладываем катушку в сторону до полного высыхания. А тем временем займемся сбором генератора импульсов. Все делаете по схеме:

Стоит отметить, что для передатчика не столь важны размеры. Вы можете поместить генератор с катушкой в любой корпус на свое усмотрение, украсить как угодно. Главное, чтобы между катушками (передатчика и приемника) было минимальное расстояние.

Собираем приемник

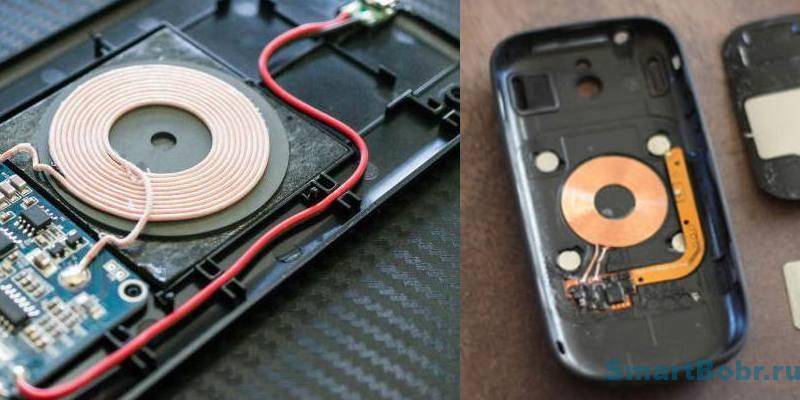

Здесь также есть свой принимающий контур (катушка). С него-то все и начинается. Выше мы уже рассматривали, как намотать передающий контур. По такой же схеме мотается и принимающий контур с той лишь разницей, что в этот раз мы используем провод с сечением 0,4 мм и делаем 30 витков (каждые 5-7 витков не забываем мазать контур лаком или суперклеем). Далее вся схема собирается на SMD компонентах (это те же радиодетали, но очень маленького размера с поверхностным монтажом).

К примеру, вот такими бывают SMD-конденсаторы:

Собираем по следующей схеме:

Как видите, ничего сложного. Единственный вопрос, как это все лучше расположить в корпусе телефона. Здесь уже вы сами должны проявить фантазию, так как корпуса у всех разные.

Как это работает в сборке

Как уже говорилось выше, вся суть в том, чтобы генератор транслировал импульсы на передающий контур, который создает магнитное поле с определенной частотой. Приемный контур, попадая в магнитное поле, начинает генерировать электрические импульсы. Сигналы с приемного контура поступают в схему выпрямителя и стабилизатора напряжения. В результате на выходе получается стабильное напряжение 5В (до 1А). Выход с приемника нужно припаять к ножкам разъема microUSB («+» и «-»).

Вот распайка стандартного microUSB разъема на большинстве смартфонов и планшетов:

Здесь нас интересуют черный и красный выводы. К ним и нужно припаять выход со схемы приемника. Далее собираете смартфон, подключаете передающий контур к сети электропитания и подносите телефон (внутри уже собрана схема приемника) к базовой станции (внутри которой собран передающий контур). Чем ближе поднести, тем выше будет напряжение, соответственно, сила тока будет повышаться.

Принцип работы беспроводной зарядки

Производители техники стараются разработать наиболее удобное и полезное устройство, которое подошло бы каждому пользователю. Одним из них будет беспроводная зарядка. С ее помощью получится зарядить телефон без использования кабелей.

Электричество можно передавать без использования проводов. Для этого существует три способа:

Для работы необходимо, чтобы данной технологией обладала не только зарядка, но и сам телефон. Без этого он не сможет зарядиться и придется использовать кабель. Но существуют методы, которые позволяют обойти данное ограничение.

Прежде, чем создавать систему самостоятельно, необходимо разобраться, по какому принципу она работает.

Для начала необходимо напряжение сети, которое преобразуется в переменный ток. Он подается на катушку передатчика и создается магнитное поле. Оно распространяется на определенное расстояние и принимается катушкой приемника. С помощью специальной микросхемы оно преобразуется в постоянный ток.

У данной технологии есть свои преимущества и недостатки. Так, она позволяет заряжать смартфон без проводов, но для этого требуется значительно больше времени. К тому же такое устройство стоит значительно дороже, а от проводов все равно не получится избавится. Чтобы беспроводная зарядка начала работать, ее требуется подключить к сети.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Беспроводная зарядка для телефона – инструкция для создания своими руками
При выборе схемы для примера рассматривались такие критерии, как простота повторения, дешевизна, легкая настройка. Таким вариантом стала схема, по которой собирался простой индукционный нагреватель. Его генерация нестабильна, но отсутствуют всякие микросхемы, а настройка очень проста. Это схема №1.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

На самом деле, появления беспроводной передачи энергии стало возможным благодаря открытию закона Андре Мари Ампером, который доказал, что электрический ток производит магнитное поле. Если же вам что-то непонятно, пишите мне!

Как сделать беспроводную зарядку для всех гаджетов

В этой статье вы узнаете, как можно зарядить планшет, телефон или запитать другие маломощные электронные приборы без подключения всяких проводов, просто положив их на стол.

Для этого надо собрать устройство, состоящее из следующих частей:

Блок питания

Он должен иметь такие параметры: сила тока 5-15 А, напряжение 9-20 В. Можно взять от компьютера или для светодиодных лент.

Блок питания

Высокочастотный преобразователь

Его задача – превращение постоянного тока в ток высокой частоты.

Излучатель или контур

Он служит передатчиком, из-за которого в приемном контуре будет наблюдаться возникновение напряжения. Это возможно благодаря электромагнитной индукции. Величина напряжения зависит от числа витков излучателя. А сила тока, протекающего в контуре, зависит от сечения провода.

По своей сути преобразователь – это генератор с параллельным резонансным контуром. Неидеальный вариант, но имеет право на жизнь. Параметры излучателя и выбор резонансного конденсатора будут влиять на частоту, с которой работает эта схема.

Устройство работает хорошо во всех имеющихся вариантах схемы. Собирать можно по любому понравившемуся варианту.

Вариант 1:

Вариант 2:

Вариант 3:

При выборе схемы для примера рассматривались такие критерии, как простота повторения, дешевизна, легкая настройка. Таким вариантом стала схема, по которой собирался простой индукционный нагреватель. Его генерация нестабильна, но отсутствуют всякие микросхемы, а настройка очень проста. Это схема №1.

Используемые компоненты:

2 дросселя от блока питания ПК (7-15 витков)
2 транзистора IRFP150 (или другие n-канальные полевые транзисторы, имеющие силу тока 30 А и более, а напряжение 60-200 В)
2 ультрабыстрых диода типа UF5408 или UF4007
Конденсаторы общей емкостью 1 мкФ (желательно более 400 В, иначе будут сильно греться)
Теплоотвод для транзисторов
Разделительные прокладки
Термопаста
2 резистора на 270-470 Ом (мощность 1-2 Вт)
Многожильный провод в изоляции сечением 4,5 кв. мм – 4 м (длина зависит от размеров стола)

Настройка устройства заключается в том, что необходимо добиться одинаковой частоты приемного и передающего контура. Для этого надо рассчитать и подобрать конденсатор для приемного контура. Если после сборки схемы дальность передачи невелика, то конденсатор подобран неверно (частота резонанса не совпадает).

После сборки устройства систему необходимо смонтировать в стол, а затем настроить резонанс, поскольку при изменении формы контура придется заново подбирать резонансный конденсатор.

Контур равномерно распределяется по периметру стола и фиксируется термоклеем.

Потребление прибора без нагрузки составляет около 1 А. Устройство имеет очень маленький КПД, но оно сильно облегчает жизнь, избавляя от кучи проводов. Мощности хватает на все гаджеты в доме, да еще и с запасом.

Прикрепленные файлы:

О режиме заряда

После того, как батарея зарядится прим. до 25% емкости, ток заряда плавно снижается до величины небольшого формирующего (дозарядного) тока, пока аккумулятор на будет «накачан» прим. на 75%. Формирование батареи небольшим током позволяет избежать электродеградации электролита, также уменьшающей ресурс аккумулятора. Формирующий ток равен прим. току 12-часового разряда батареи.

Чтобы усовершенствовать мобильник, необходимо выполнить ряд простых действий. После обновления гаджета такие проблемы, как выход из строя гнезда для зарядки, путающиеся провода и прочее, станут несущественными.

С целью создания передающего контура беспроводной зарядки формируются витки размером 1,5 см. Диаметр катушки после скручивания должен составлять 10 см. Оба конца должны быть свободными. Остальная конструкция скрепляется при помощи изоленты или скотча.

Далее наматывается 30 витков более тонкого медного проводника для передатчика. Для замыкания контура применяются транзистор и конденсатор. Положив устройство, оснащённое под крышкой приёмника, в зоне передающего кольца вверх дисплеем, можно добиться беспроводной зарядки телефона.

Приёмник

Если смартфон не оснащён встроенным приёмником, то потребуется потратить время и на его изготовление. Свой приёмник можно устанавливать не только на смартфон, но и на обычный кнопочный, так как тот подключается к аккумулятору.

ЧИТАТЬ ДАЛЕЕ: Ремонт пылесоса своими руками Samsung LG и др

Беспроводная зарядка для смартфона своими руками в таком случае потребует проволоки диаметром 0,3–0,4 мм. А также пригодится двухсторонний скотч и суперклей. Для удобства работу по созданию контура можно выполнять на пластиковой поверхности.

Отделите контур от пластмассового стенда, на который он был намотан

Приёмник состоит из 25 витков, плотно прижатых друг к другу. Чтобы в дальнейшем конструкция не сломалась, витки рекомендуется крепить на двухстороннем скотче и по мере увеличения площади заливать их суперклеем.

Кроме проволоки, в состав приёмника входит кремниевый диод, маркировка которого особой разницы не имеет. Витки второй части беспроводной зарядки аккуратно отделяются от поверхности и подключаются к аппарату через диод.

Подключите контур к аккумулятору

Для той категории пользователей, кто не захотел соорудить всё своими руками, предлагаем обзор популярных беспроводных зарядных устройств. Если же вам что-то непонятно, пишите мне!

Инструкция по созданию беспроводной зарядки своими руками

Описываться будет достаточно простая схема беспроводной зарядки. Передатчик в ней выполнен на микросхеме таймере – формирователе одиночных импульсов и полевом транзисторе, а приемник на диоде и стабилизаторе.

Схема беспроводной зарядки

Простота конструкции дает возможность произвести ее даже навесным монтажом. Необходимо только помнить о том, что микросхемы и вообще полупроводниковые элементы не любят перегрева, поэтому сборку нужно выполнять придерживая пинцетом ножки критических компонентов схемы между их корпусом и местом пайки. Это позволит уменьшить температуру чувствительной части – пинцет будет работать, как радиатор.

Изготовление передатчика

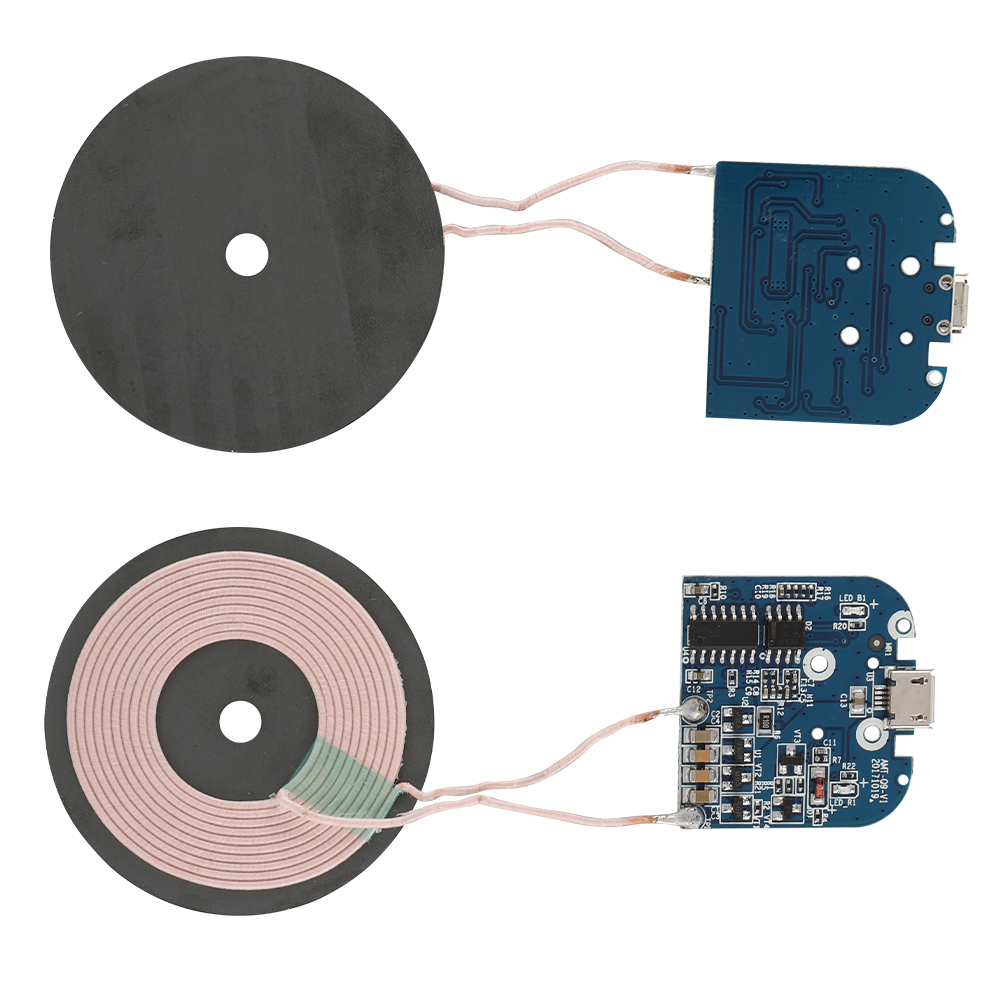

Как уже говорилось, монтаж схемы передатчика можно сделать, как навесной, так и на макетной или самостоятельно травленой плате. Здесь его размеры особого значения не имеют. Единственное замечание – антенна должна быть расположена ближе к подложке, на которую впоследствии помещается приемник.

Сама форма катушки также влияния на представленную схему большого не имеет, но рекомендуется выполнить ее спиральной формой, как на фотографии. Это улучшит характеристики передачи энергии, позволит повысить расстояние между приемником и излучателем.

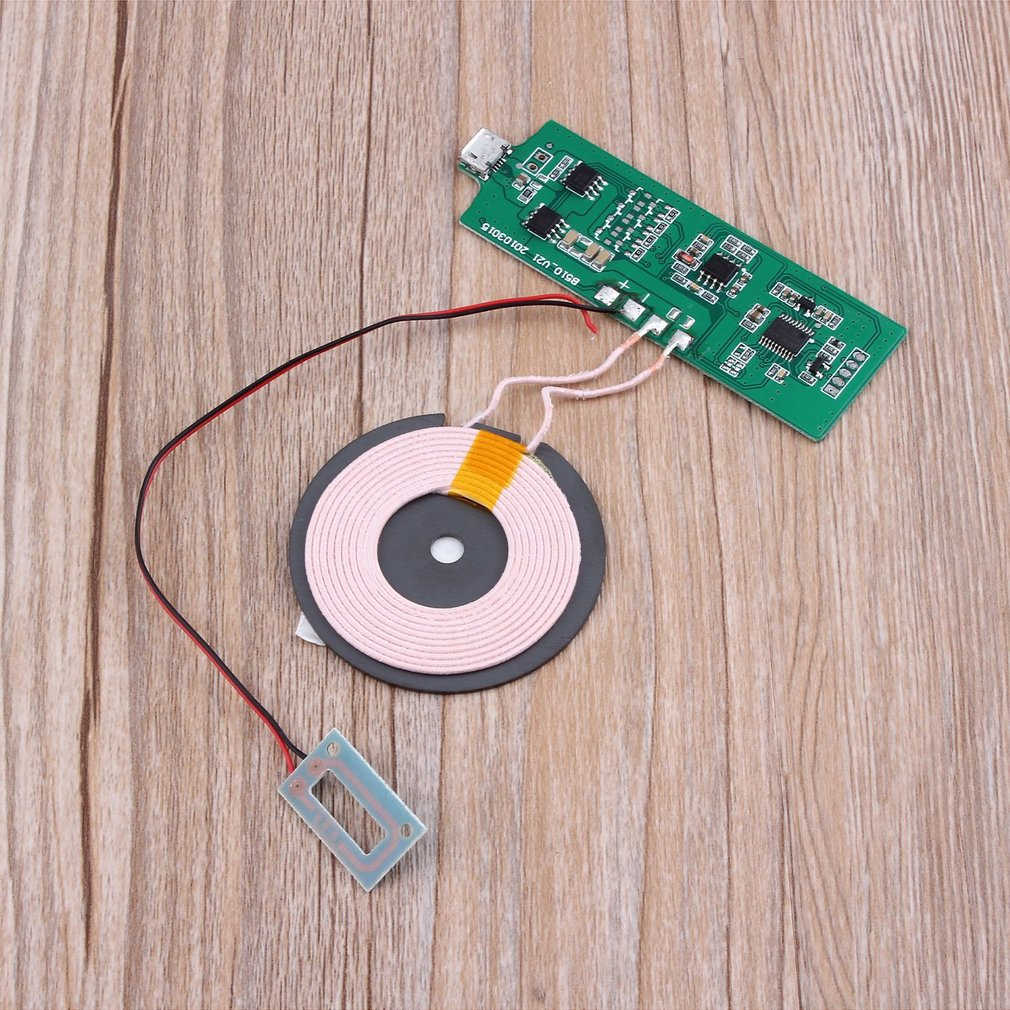

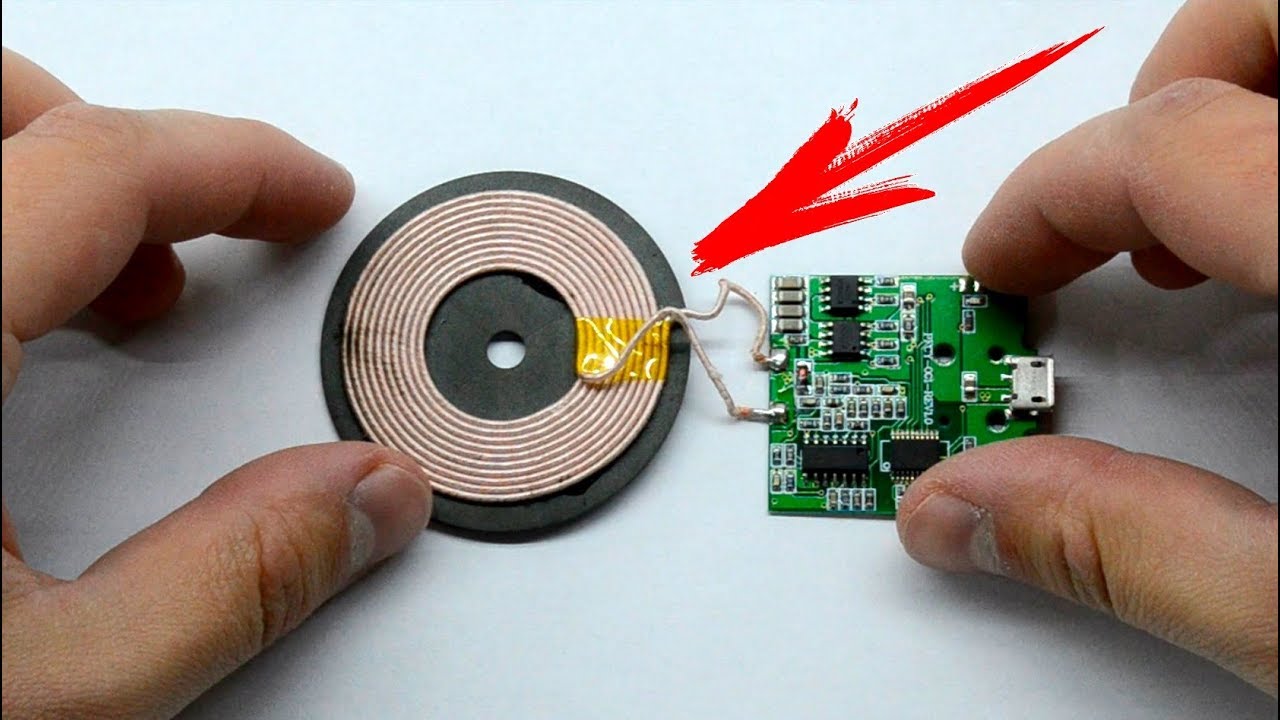

Передатчик на травленной плате и с антенной хорошей формы

Намотку рекомендуется проводить внутри какого-либо корпуса круглой формы – к примеру, в коробке от CD диска – в том месте, где он сам находился. Туда укладывается провод, с оставлением кончика, к которому будет припаян один из контактов самого передатчика, и потом витками, оборачивая вокруг предыдущих, укладывается проволока. Нужно сделать 25 таких оборотов.

После окончания намотки рекомендуется залить всю конструкцию универсальным клеем или эпоксидной смолой, оставив только конечные выходы проволоки. Которые в свою очередь необходимо залудить, а впоследствии и подсоединить к выходам излучателя.

Схема излучателя

Изготовление приёмника

Приемник собрать еще проще. В нем минимум элементов. Вот только в его случае лучше всего осуществлять намотку антенны спиральным способом, для уменьшения размера схемы. Хотя самодельное приемное устройство, с высокой вероятностью, все равно не поместится в корпус телефона. А вот для планшетов есть реальный шанс его встроенного использования, так-как обычно в корпусе подобных устройств есть еще много свободного места.

Элементы схемы скрепляются пайкой. В идеале желательно использовать SMD компоненты, но можно обойтись и обычными радиодеталями. Намотка катушки антенны производится проволокой или проводом сечения 0,35-0,4 мм. Для уверенного приема индуцированных токов необходимо сделать 30 витков.

Схема приемника

Соединение элементов

Хотелось бы заметить, что, как и для любой передающей и принимающей аппаратуры – в случае индукционной также необходима аккуратность выполнения. Просто смотать в кучу присоединенные элементы не получится – будут возникать паразитные электрические связи, которые сведут на нет весь толк от собранного прибора.

Для исполнения схемы все же рекомендуется вытравить их из заготовок, или же в случае недоступности фольгированного текстолита – использовать макетную плату. Все соединения – пайка, никаких скруток. Слишком ненадежно и мало того, что будет плохой контакт, так еще и в случае его возникновения будет трудно найти источник проблемы.

Особенности процесса сборки и подключения

Тут нужно помнить о том, что приемник будет присоединен к реальному, достаточно дорогому устройству–потребителю. Поэтому, перед присоединением нужно мультиметром проверить полярность на выходах приемника и наличие необходимого напряжения при работе собранной схемы – оно должно быть в пределах 4-5В.

Стрелочный мультиметр – удобен для определения полярности

Также нужно определиться, как подключать потребителя. Здесь два варианта – или напрямую к аккумулятору, но в этом случае не будет видно, заряжен он уже или нет при выключенном устройстве, или в штатный разъем питания.

Устройства от Samsung

Одной из самых успешных разработок в сегменте корейских беспроводных зарядок является панель Wireless Charging Pad. Это оптимизированная версия базового семейства, в которой были устранены распространенные проблемы большинства подобных устройств первого поколения. Одним из главных достоинств данной модели является способность взаимодействовать с аккумулятором телефона независимо от его положения относительно функциональной площадки.

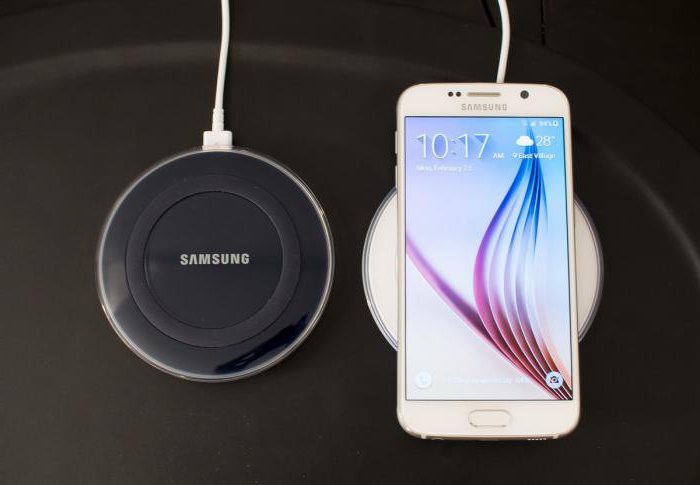

В товарном виде эту версию представляет беспроводная зарядка для Samsung Galaxy S6, которая поддерживает стандарт WPC. Данная технология отличается тем, что подходит не только к смартфонам линейки Galaxy, но и к большинству других телефонов Samsung. Кроме того, как отмечает изготовитель, зарядка может восполнять энергию на половину емкости всего за несколько минут.

Немного теории

Думаю, объяснять, что такое беспроводная зарядка для телефона, нет смысла. Ведь это очевидно – это самое обычное зарядное устройство, которое работает без проводов. А вот вопрос, как оно работает, будет очень даже любопытным. Поэтому стоит немного окунуться в теорию и начальный курс физики. В основе технологии лежит использование индукционных катушек. Они могут работать как передатчик, так и в качестве приемника индуктивной энергии. То есть, если говорить простыми словами, одна катушка подключена к сети электропитания. Она возбуждается и создает около себя магнитное поле. Вторая катушка, попадая в радиус действия этого магнитного поля, также начинает возбуждаться и генерировать электрический заряд.

Все довольно просто и понятно. Из вышесказанного становится понятно, что беспроводное зарядное устройство не позволяет вам разгуливать с телефоном в руках в момент зарядки. То есть ограничения, которые есть в проводных ЗУ, действуют и на беспроводные ЗУ.

Более того, провод может иметь довольно большую длину (до 5 метров) и в этом радиусе вы можете спокойно перемещаться. А вот магнитное поле, образуемое индуктивной катушкой, как правило, не превышает 5 см. Поэтому единственное преимущество такого устройства заключается в том, что вы не будете разбивать сам разъем microUSB.

И здесь довольно спорный вопрос, стоит ли затея того. В принципе, заменить разъем microUSB в телефоне довольно легко и дешево. И если он качественный, то прослужит он довольно долго.

Поэтому покупка или изготовление беспроводного ЗУ лишь с целью экономии не будет рентабельной. Другой вопрос, если все зависит от эстетики или нежелания постоянно иметь дело с проводами: тогда приступаем к действиям. По сути, беспроводная зарядка для Андроида – это просто удобная подставка для телефона, которая имеет привлекательный вид и при этом заряжает батарею.

Недостатки

Минимальная стоимость подобной зарядки — около 700 рублей. Совсем недорого, скажете вы. Но учтите, что скорость при этом намного меньше, чем у стандартной модели. За высокую скорость приходится доплачивать. В результате одно беспроводное зарядное устройство для телефона обойдётся в 2,5 тысячи как минимум.

Кроме того, что энергоэффективность меньше, часть её будет просто уходить в виде тепла.

При этом такой способ подходит не для всех телефонов. Те же айфоны, например, нуждаются в дополнительном приспособлении.

Выше мы рассказали, как сделать зарядку своими руками и какую лучше купить. Теперь осталось прояснить некоторые моменты. Эта технология достаточно новая, поэтому далеко не все знают, что это такое и как пользоваться беспроводной зарядкой. Здесь мы отвечаем на наиболее популярные вопросы.

Как называется беспроводная зарядка для телефона?

Беспроводная зарядка — это, конечно, название «для масс». Немногие знают, как называется беспроводная зарядка для телефона. А название у неё такое: индукционная катушка стандарта Qi. В названии отражается принцип её работы. В зарядных устройствах для телефонов этого типа помещается передатчик индукционного тока, который и заряжает телефон. А маленькое словечко Qi также имеет свою историю, весьма древнюю — это энергия Ци, так оно пишется латиницей. Понятие взято из традиционной китайской медицины.

Как работает беспроводная зарядка?

Основной принцип работы беспроводной зарядки для телефона — магнитная индукция. Электрический ток создаёт магнитное поле в зарядном устройстве, которое и передаёт напряжение аккумулятору в телефоне или планшете. На Консорциуме беспроводной э/м энергии специально для таких устройств был разработан свой стандарт Qi, по которому можно оценивать устройства вне зависимости от производителя. Стандартом определена мощность тока, подаваемого в катушку — 5 Ватт.

Как работает беспроводная зарядка? Магнитное поле действует на расстоянии 4 см. Оно начинает образовываться, когда подаётся сигнал — в зоне действия появилось совместимое устройство. Чаще всего этот сигнал подаёт сам смартфон. В этом им помогает функция NFC. Она расшифровывается как Near Field Communication — коммуникация ближнего поля. Под воздействием напряжения этого поля в катушке, встроенной в телефон, также появляется ток, который подаётся в аккумулятор.

Какие телефоны поддерживают беспроводные зарядки?

В предыдущем пункте мы описали принцип действия беспроводной зарядки телефона. Прочитав его, мы понимаем, что по стандарту Qi беспроводная зарядка будет работать, если в смартфон встроен приёмник-ресивер. Этот приёмник сможет принять энергию от того магнитного поля, которое создаётся в катушке зарядного устройства. Какие телефоны поддерживают беспроводную зарядку? Почти все современные смартфоны и планшеты созданы с учётом этой технологии. Это такие фирмы как Yota, Sony, Nokia, Samsung, Kyosera, Motorola, LG, Asus, Google, HTC и Blackerry.

Как узнать, поддерживает телефон беспроводную зарядку или нет?

Как узнать, что ваш телефон поддерживает беспроводную зарядку? Это зависит от конкретной модели. Например, Samsung Galaxy Note Edge поддерживает, а Sasung Galaxy Note 3 — нет.Можно спросить у продавца-консультанта или посмотреть на сайте Консорциума. На этой странице есть форма. Введя название бренда в строку Brand name и название телефона в строку Product name, вы и узнаете, есть ваш аппарат в списке или нет. Если нет — нестрашно. Для тех моделей, которые не оснащены нужной технологией, производят специальные адаптеры. И их нелишним будет купить, ведь беспроводные зарядные устройства постепенно появляются в общественных местах вроде кофеен или аэропортов. Даже в икеевскую мебель их собираются встраивать.

Как заряжать беспроводную зарядку

Как заряжать беспроводную зарядку? Как это ни парадоксально, делать это нужно с помощью провода. Если на телефон напряжение подаётся по воздуху, то в само зарядное устройство ток проходит стандартным способом. Сначала собираем адаптер питания и подключаем к устройству. Потом адаптер подключаем к розетке. Некоторые модели имеют провода микро-USB, что позволяет заряжать их от ноутбуков, например.

Как подключить и заряжать телефон беспроводной зарядкой

Как подключить и заряжать телефон беспроводной зарядкой? Проще простого. Подключив устройство к источнику энергии, нужно поставить его на ровную поверхность, а телефон положить сверху. Расположить его нужно так, чтобы аккумулятор попал в зону действия, то есть серединой спинки.

Как выбрать безвредную зарядку

Эйнштейн сказал однажды: «Если ученый не способен объяснить пятилетнему ребенку, чем он занимается, то он или безумец, или шарлатан». Сила Ци силой Ци, но все действительные наши достижения основаны на объективном, не зависящем от субъекта, знании. Допустим, привезли мы к себе домой амазонского дикаря, есть там еще такие. Подвели его к телевизору и сказали: «Если ты вот эту штуку, вилку, воткнешь сюда, в розетку, и нажмешь вот тут, то вот здесь появится картинка, а отсюда пойдет звук». Если дикарь сделает все как сказано, телевизор включится, картинка появится, звук пойдет, хотя дикарь об электричестве и электронике понятия не имеет, а грозу считает расстройством пищеварения у своих богов. Так и полный, как говорится, чайник, может выбрать для своего гаджета беспроводную зарядку, которой можно пользоваться без опасений:

Убеждаемся, что на аппарате есть значок соответствия стандарту WPC (см. ниже);
Просим показать зарядку: там, кроме индикатора включения Power или I/O, должен быть индикатор заряда Charge или обозначенный таким же, как на гаджете, значком;
просим включить. Power должен светиться, а Charge нет;
Кладем на зарядку гаджет – Charge должен засветиться, а дисплей гаджета показать заряд;
Приподнимаем гаджет не более чем на 3 см над площадкой зарядки – Charge должен погаснуть, а дисплей показать прекращение заряда.

Такой беспроводной зарядкой можно безопасно пользоваться в быту, если она расположена не ближе 1,5-2 м от мест длительного пребывания людей (кровать, рабочий стол, любимый диван перед телевизором). В детской держать включенную беспроводную зарядку нельзя, в т.ч. и описанную далее, которая может стоять постоянно включенной на тумбочке у взрослой кровати.

О недостатках беспроводной системы зарядки

Эксперты установили, что столь удобное на первый взгляд устройство обладает некоторыми существенными недостатками. К числу таковых можно отнести:

отсутствие данных относительно степени негативного воздействия высокочастотных импульсов на человеческий организм;
низкий уровень эффективности транслирования энергии;
увеличение времени для полного восстановления заряда батареи как минимум на два часа;
риск уменьшения рабочей ёмкости аккумулятора, возникающий из-за соединения с зарядным устройством до полного обнуления батареи;
при неправильной сборке устройства или при использовании неподходящих комплектующих для беспроводной зарядки возможен перегрев аккумулятора, чреватый его быстрым износом.

Развитие

Развитием беспроводной зарядки занимаются в мире две большие группы Wireless Power Consortium и AirFuel Alliance (объединение A4WP и PMA), есть еще несколько групп малоизвестных в мире, стремящихся продвигать свои собственные более уникальные технологии.

На сегодня основным стал стандарт, разработанный консорциумом Wireless Power Consortium (WPC). Этот стандарт носит название Qi (на русском произносится как “ци”).

Многие производители смартфонов поддерживают этот стандарт. Так что покупая передатчик Qi нужно что бы и приемник в телефоне так же его поддерживал, а сам передающий модуль может быть и сторонней фирмы.

Стандарт Qi обеспечивает зарядку мощностью до 5 Вт и силой тока 1 или 2 А, при напряжении 5 В. Такие же параметры имеют и проводные зарядки с интерфейсом USB.

Qi так же позволяет приемнику и передатчику обмениваться информацией по своему протоколу. Передатчик запрашивает приемный модуль о поддерживаемых стандартах, уровне зарядки, что позволяет регулировать силу заряда и отключение передающего устройства, если аккумулятор полностью зарядится. Последняя версия Qi имеет КПД около 80% и допускает расстояние между приемником и передатчиком до 45 мм.

На сайте Wireless Power Consortium указано, что сертификацию Qi получили около 1080 устройств.

А вот AirFuel продвигает свой стандарт РМА . Он меньше распространен, но некоторые производители мобильной техники поддерживают и его. А в отдельных устройствах есть поддержка сразу двух стандартов и РМА, и Qi.

Различиями между стандартами Qi и РМА являются частота передачи и протокол соединения.

Вредность и безопасность

Техника беспроводной передачи методом электромагнитной индукции использует ближнее электромагнитное поле на расстояниях около одной шестой длины волны. Энергия ближнего поля сама по себе не является излучающей. Сила электромагнитного поля быстро падает с увеличением расстояния от источника больше 5 см.

Так что существующие беспроводные зарядки для телефонов можно считать безвредными и безопасными для человека.

Достоинства и недостатки

Главные преимущества, которые можно увидеть в конструкции и методе передачи энергии:

Отсутствие проводов, подключаемых к мобильнику. Не расшатывается разъем USB на телефоне, никто случайно не зацепит. Хотя сам передатчик подключается к розетке проводом.
Возможность использовать несколько передатчиков в здании и переходя из комнаты в комнату не нужно носить с собой зарядку. Можно просто перейдя в другую комнату положить смартфон на передатчик и зарядка продолжится.

К недостаткам можно отнести:

Большее время зарядки, чем от штатного блока питания.
Большая стоимость самого устройства беспроводной зарядки по сравнению с обычным зарядным.

Беспроводная зарядка для телефона своими руками

Если нужное устройство не поддерживает стандарт беспроводной зарядки, то можно сделать такую зарядку и своими руками.

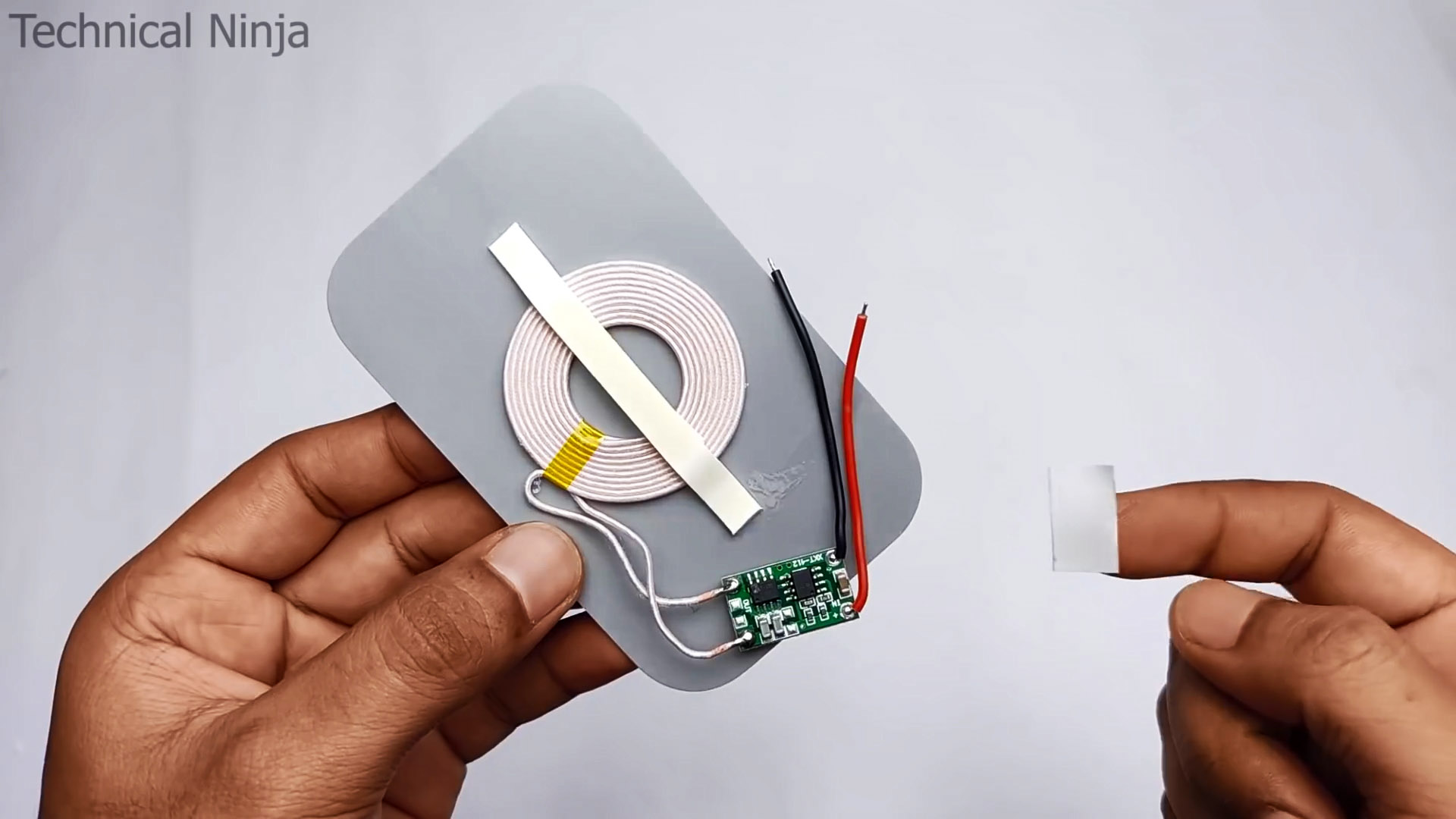

Самый простой способ сделать беспроводную зарядку – это купить передатчик и для телефона приобрести специальный чехол или насадку, которые имеют приемный модуль. Такой приемник подключается к смартфону через обычный зарядный разъем.

Беспроводные зарядные устройства для мобильных телефонов в видеообзоре:

Статья описывает, как работает беспроводное мобильное устройство.

Навигация

Цифровые технологии в нашу эпоху развиваются очень стремительно, и трудно сказать, какое же чудо будет изобретено уже завтра. Сначала мобильные телефоны, которыми мог бы обладать практически каждый человек на Земле, представлялись лишь элементом фантастики, либо атрибутом далекого фантастического будущего.

Но фантастика стала реальностью довольно быстро. А возможность заряжать мобильный телефон зарядкой без проводов можно ли считать фантастикой? Думаю, большинство пользователей так и посчитает, но мы поспешим их удивить – беспроводная зарядка не просто реальность, но уже становится обыденностью.

Сегодня мы в нашем обзоре будем говорить о беспроводных зарядных устройствах. Мы узнаем, как выглядит работа беспроводного заряжающего устройства, и как её нужно устанавливать для сотовых телефонов. Если вы устали путаться в проводах, если вы часто меняли зарядку из-за протёртого кабеля и хотите познакомиться с альтернативными источниками энергии, то наша статья посвящена вам.

Недостатки беспроводной зарядки

Как и все технологии, радикально меняющие подходы к использованию техники и электроники, беспроводные устройства для зарядки имеют и немало минусов. Конечно, пользователь получает существенное преимущество, так как ему не приходится возиться с проводами и разъемами, но зато эффективность наполнения блока питания при таком способе заметно сокращается.

Большинство устройств обеспечивает заряд за больший промежуток времени по сравнению с классической методикой. Помимо этого, есть и эргономические неудобства, от которых пока не может избавиться современная беспроводная зарядка. Как работает проводная система заряда? Она требует подключения к устройству, после чего им можно пользоваться те самые 30-60 мин., требуемые для восполнения энергии. Однако в случае с беспроводными технологиями не только увеличивается время заряда, но также исключается возможность использования аппарата в этот период.

Как работает беспроводная зарядка для телефона

Работа станции для подзарядки без проводов заключается в том, что она пропускает ток через магнитную катушку, сделанную из меди. Ток достаточно быстро меняет свое направление из-за того, что он колеблется. В связи с этим создается локальное магнитное поле, часто меняющее полярность. Сила магнитного поля зависит от силы тока: чем сильнее ток, тем сильнее поле.

Внутри устройства, которое принимает заряд, находится такая же катушка. Когда эти два устройства находятся рядом друг с другом, магнитное поле начинает индуцировать электрический ток внутри катушки. Ток через выпрямитель, обеспечивающий требования батареи, передается и начинает работать, заряжая гаджет.

Магнитно-индукционные станции

Такие беспроводные станции передают энергию на расстоянии 1 см, используя ток силой 100-357 кГц. У магнитно-индукционных станций есть одна особенность: не получится зарядить устройство, которое сделано из металла, так как магнитное поле не сможет пройти.

Использование такого устройства возможно только на устройствах, задняя панель которых изготовлена из стекла или пластика, также стоит снимать чехол, чтобы он не мешал процессу.

Магнитно-резонансные станции

Этот стандарт беспроводной станции работает на расстоянии 4-5 см и передает ток с частотой до 6,78 МГц. В данном случае используют две катушки, которые находятся не напротив друг друга. По такому принципу работают гаджеты, имеющие стандарт Rezence или AIrFuel.

Rezence. Этот тип разрабатывается с 2012 года. Благодаря увеличению расстояния зарядки его считают более удобным, в сравнении с магнитно-индукционными станциями.
AirFuel. Данное устройство можно спрятать под любую поверхность и работать одновременно с разными устройствами. Однако, оно еще не вышло в массовое производство.

Преимущества и недостатки беспроводных зарядок

Плюсы:

нет надобности в присоединении провода к смартфону;
практичность в применении;
возможность зарядки сразу нескольких телефонов;
отсутствие проводов, которые спутываются и со временем перетираются.

Недостатками беспроводных зарядок считаются такие факторы:

сравнительно высокая стоимость;
небольшая скорость процесса пополнения аккумулятора энергией;
часть подаваемого питания расходуется в виде тепла;
совместимость не со всеми смартфонами, например, для зарядки iPhone понадобятся дополнительные приспособления;
невозможность или неудобство использования заряжаемого девайса (при удалении от зарядного устройства процесс заряда прерывается).

Беспроводная зарядка: идеология и расчет безопасности, схемотехника, изготовление своими руками
