Как сделать буржуйку своими руками — пошаговая инструкция

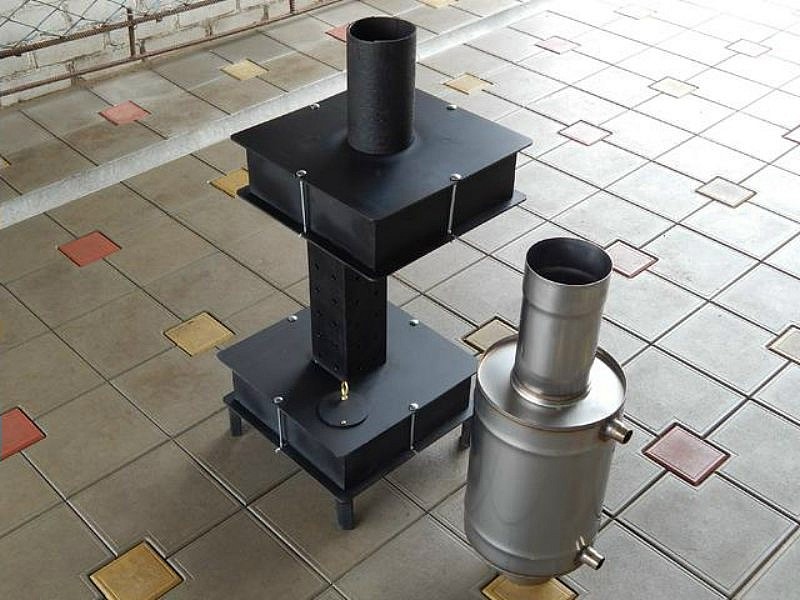

Буржуйка на отработке

Отработка — это многокомпонентное слабо горящее вещество, требующее расщепления перед сжиганием. Такой способ называется пиролизом или пламенным разделением, когда топливо нагревается и испаряется.

Для этого необходимо развести огонь, который расщепит топливо на горючие элементы, а в дальнейшем горение будет поддерживаться самостоятельно.

Буржуйка на отработке изготавливается таким образом:

1. Для изготовления двух основных камер необходимо взять два куска трубы длиной 100 и 115 мм диаметр которых равен 35 см.
2. На кольцо, у которого большая высота, наваривают дно и крышку. В крышке заранее делают отверстие 10 см под трубу и второе, поменьше, для подсоса воздуха, которое закрывается круглой заслонкой немного большего диаметра.
3. Труба, прикрепляемая к топливному отсеку, перфорируется по всей длине с одинаковым шагом.
4. Во втором отсеке делают отверстия для дымохода и трубу для повторного сгорания горючего. Внутри камеры необходимо установить перемычка из металла прямоугольной формы
5. Наверх конструкции крепится дымоход, а снизу крепятся ножки.

Такая конструкция способна обеспечит полное сгорание горючего и высокую температуру.

Устройство дымохода

• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом. длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.

Боровы печной трубы

• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м

Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.

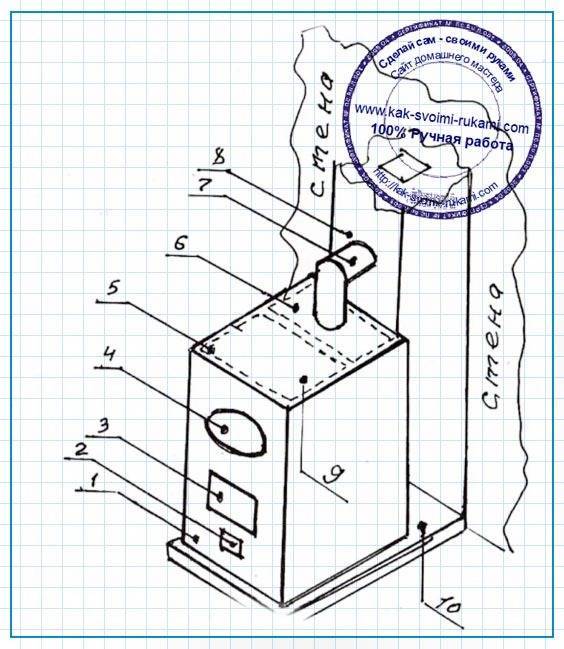

Вывод дыма через окно

Как увеличить эффективность печи?

Диаметр дымохода

При использовании буржуек, главное, сделать так, чтобы через этот дымоход выходило меньшее количество дымового газа по сравнению с вырабатываемым топкой объемом. В случае успешного решения этой задачи газы будут оставаться в трубе и перемещаться по пространству топки некоторое количество раз. Это приведет к циркуляции воздуха, который является обязательным условием, обеспечивающим горение топлива. В результате, выходя через дымоходную трубу, эти газы уже будут иметь более низкую температуру.

Эта задача может быть решена путем определения оптимального диаметра дымохода. Таковым может считаться размер, который в три раза превышает объем топки печи в кубических метрах. Однако в случае циркуляции газа в металлическом ящике он довольно быстро лишится своей температуры.

Во избежание быстрого охлаждения газов и для обеспечения их полного сгорания необходимо изменить процесс горения топлива таким образом, чтобы он проходил в режиме пиролиза. Создать же его можно с помощью высокой температуры. Причем даже если пытаться использовать в качестве топлива сухую мебель, добиться необходимого эффекта не получится.

Можно попробовать регулярно подкладывать уголь, однако с помощью подобного сырья нельзя создать оптимальные условия для пиролизного процесса. Такое возможно лишь при условии, что печь будет работать в режиме тления и будет естественным путем переходить из одного режима работы в другой

Теперь мы подошли к следующему важному моменту

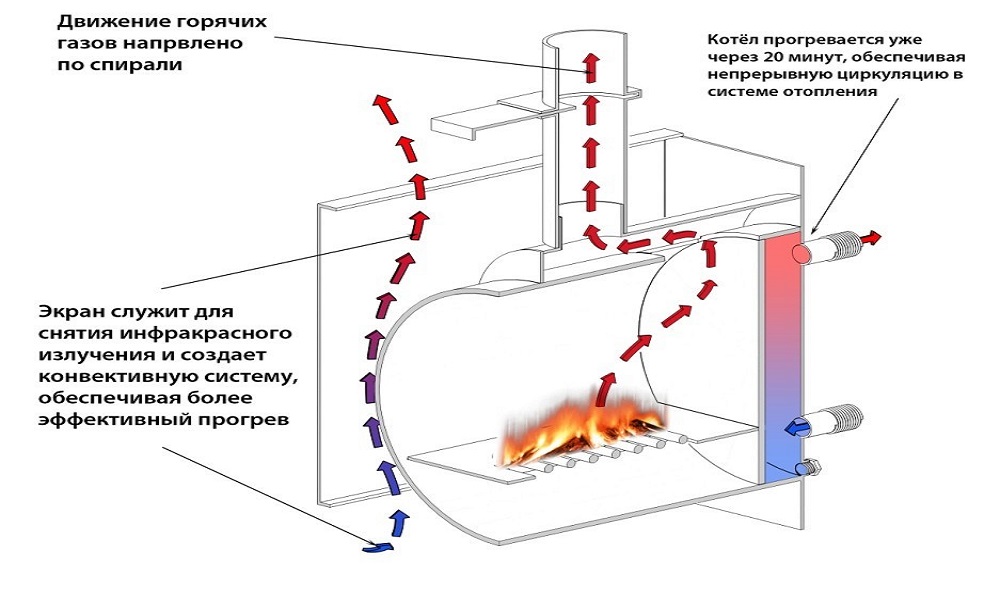

Стальной трехсторонний защитный экран

выработку тепловой энергии

Помня о том, что запаса дров и угля постоянно не хватает, важно сделать так, чтобы самые первые порции тепла оказались в помещении, а не ушли в трубу. Среди известных на сегодняшний день методов теплопередачи в плане эффективности нет равных конвекции

Практически он реализуется в том, чтобы после нагрева воздуха около печи сделать так, чтобы он распространился по всему помещению. Эту задачу можно решить с помощью экрана

Среди известных на сегодняшний день методов теплопередачи в плане эффективности нет равных конвекции. Практически он реализуется в том, чтобы после нагрева воздуха около печи сделать так, чтобы он распространился по всему помещению. Эту задачу можно решить с помощью экрана.

Хотя температура нагрева нижнего пласта буржуйки не такая высокая, все же от него тепло исходит вниз. Из-за этого возникает опасность возникновения в комнате пожара. По этой причине в качестве основания, на котором будет размещена буржуйка, необходимо использовать металлический лист, предусматривающий вынос 30- 40 см от печки. Причем под ним необходимо разместить дополнительный лист, который может быть выполнен из асбеста или базальта.

Стоит заметить, буржуйка не в состоянии на 100% поддерживать режим пиролиза. Это связано с тем, что после поступления в трубу дымохода газы покидают ее, не успев отдать свое тепло. Добиться этого можно, если грамотно подойти к устройству дымоходной трубы, выбрав для нее наиболее оптимальную конструкцию.

Решается эта задача следующим образом: в конструкции дымохода должна быть предусмотрена вертикальная часть, достигающая в высоту не менее 1 метра. Также она должна предусматривать слой теплоизоляции, в качестве которого можно использовать базальтовую вату.

специальное название — боров

Еще со времени своего появления и популяризации буржуйки в их конструкцию вносились изменения. В результате сегодня они представляют собой печи долгого горения, отличающиеся простотой в эксплуатации и высоким уровнем эффективности. Современный вариант этих печей уже не предусматривает колосников, при этом у поддувала появился воздушный дроссель, основное назначение которого заключается в регулировании тепловой мощности и режима горения. Для обеспечения длительного горения воздух поступает к топливу сверху.

Среди различных вариантов буржуек наибольшую энергоемкость демонстрируют чугунные печи. Подобные устройства могли работать даже без экрана. Именно это особенность была учтена, когда их было решено использовать для обогрева армейских казарм. В нашей стране давно занимаются изготовлением армейских буржуек, причем по качеству их работы нареканий нет. Эти установки отличаются по многим параметрам, в том числе и габаритам.

Инструменты для изготовления буржуйки

Для работы с металлом будут нужны специальные инструменты, некоторые из них имеются почти в каждом частном доме, а другие придется прикупить или же арендовать.

• Угло-шлифовальная машинка — «болгарка» и расходный материал в виде отрезных дисков и шлифовальных кругов.
• Аппарат для сварки, мощностью 200 А, и также расходный материал – электроды Ø 3 и 4 мм. Кроме этого, обязательно понадобится специальная маска и защитный костюм.
• Щетка металлическая.
• Молоток-шлакоотделитель.
• Измерительные инструменты — складной метр, длинная металлическая линейка, рулетка, мел или маркер.
• Плоскогубцы, молоток, зубило.
• Дрель со сверлами по металлу различных диаметров.

Выбор модели печки чаще всего зависит от того, где ее планируется расположить, так как для жилых помещений требуется более эстетичный внешний вид отопительного прибора и повышенная безопасность. Поэтому для установки в доме лучше всего подойдет вариант, изготовленный из металлических листов или отрезка трубы среднего диаметра.

Для гаража подойдет любая из существующих моделей, но лучше выбрать такую, которая поможет не только принести в помещение тепло, но и согреть воду.

Чтобы окончательно определиться с выбором, стоит рассмотреть разные варианты и ознакомиться с процессом их изготовления.

Прямоугольная буржуйка с отражателем

Решая вопрос какую форму и размеры должна принимать готовая буржуйка, каждый должен самостоятельно. Человек с инженерным образованием и навыками может взять любую, даже самую простую конструкцию, и внести в нее желаемые изменения, направленные на улучшения.

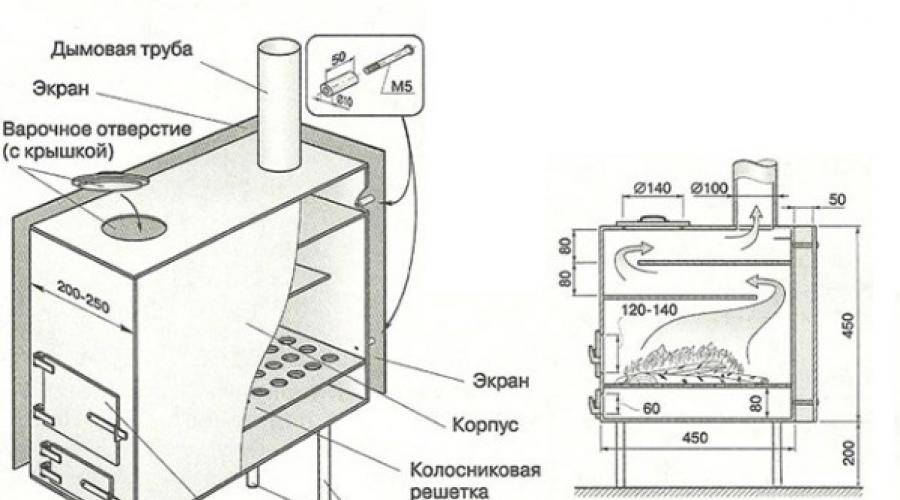

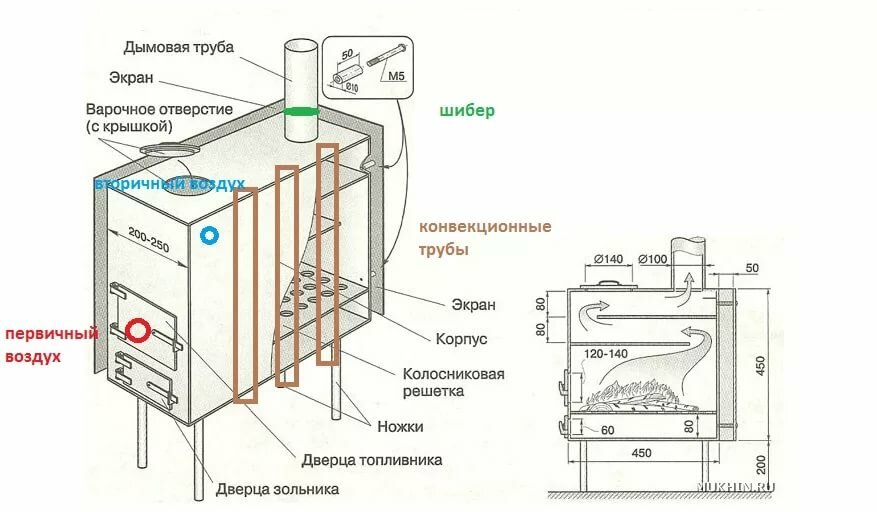

Чертеж прямоугольной буржуйки:

Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:

• Наброски и простой чертеж конструкции с указанием всех основных размеров
• Листовой металл (его количество зависит от желаемых габаритов печи)
• Стальные уголки (толщина 4-5 мм)
• Металлическая трубка 25-30 мм
• Труба 180 мм
• Сварочный аппарат
• Рабочий ручной и электрический инструмент

Корпус печи будет делаться в виде прямоугольника стальными листами, которые свариваются между собой встык. Необходимо нарезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На лицевой панели расположится поддувало и дверка для топочной, поэтому с ней можно будет решить вопрос позже.

Вначале привариваются боковые поверхности ко дну. Необходимо следить, чтобы они располагались строго вертикально, воспользовавшись уровнем или угольником, и стыковались под прямым углом. Прихватив в 2-3 местах, еще раз убеждаемся в правильности их расположения и довариваем.

После приваривается задняя стенка. Все внутреннее пространство необходимо поделить на три части:

1. Дымооборот
2. Топка
3. Зольник

Последние два необходимо разделить колосниковой решеткой, на которую будет укладываться твердое топливо (торф, дрова). Ее делают следующим образом:

1. Изнутри по бокам на определенной высоте (10-15 см) приваривают на всю длину уголки
2. Для решетки необходимо подготовить из толстой листовой стали полоски шириной 25-30 мм и длиной, соответствующей ширине буржуйки

• Расстояние между пластинами – около 5 см
• Привариваются полосы к двум металлическим прутам диаметром 15-20 мм максимально надежно, так как им предстоит выполнять еще одну роль – ребра жесткости

Нет необходимости приваривать решетку ко внутренним уголкам. В случае необходимости (чистка буржуйки, ремонт) ее можно легко будет достать. Спустя некоторое время некоторые пластины могут перегореть и станут нуждаться в замене. Можно назвать еще множество причин оставить решетку съемной.

На следующем шаге необходимо приварить сверху два металлических прута, на которых будет располагаться отражатель. Последний представляет собой металлический лист, который разделяет дымооборот и топку. Отражатель делается съемным.

Необходимо расположить отражатель так, чтоб спереди образовался канал, позволяющий уходить дыму. Он будет разогреваться внутри больше всех, поэтому делают его из очень толстого металла (12-16 мм).

Наступает время приступать к завершающим этапам работ. Вначале приваривается будущая крышка буржуйки. Будет не лишним заранее предусмотреть отверстие для дымоходной трубы. Затем вырезается и приваривается верхняя перемычка, затем более узкая, размещенная на уровне колосниковой решетки и отделяющая дверцы колосниковой решетки и зольника.

Заморачиваться сильно по поводу размеров дверок не стоит. Главное, чтоб через них было удобно закладывать дрова и удалять пепел с золой. Дверца для топки делается, как правило, почти на всю ширину, чтобы можно было извлекать отражатель и колосниковую решетку, для зольника – уже.

Далее необходимо приварить ручки для дверок для буржуйки, защелки и завесы. Последние рекомендуется сделать самому из толстого прута и стальной трубки. Сложности такая работа составить не должна.

Собрав все воедино, наступает пора подумать над тем, чтоб установить готовую конструкцию на ножки. Их рекомендуется выполнять из металлической трубки 2-3 см в диаметре и 8-10 см по длине с приваренной на конце гайкой и вкрученным болтом. Это позволит регулировать высоту. Многим такой шаг может показаться странным, но в процессе монтажа все станет понятно.

На нижнем конце дымоходной трубы необходимо предусмотреть вращающуюся заслонку. Для нее из листового металла вырезается окружность, диаметром чуть меньше аналогичной характеристики трубы, в которой сверлится отверстие под ручку для вращения. Последнюю можно сделать из металлического прутка.

Размещать дымоходную трубу необходимо на гильзе высотой 15-20 см. Она делается из изделия диаметром чуть меньше дымоходного и приваривается по отверстию к верхней крышке. Настала пора установить буржуйку, отрегулировать высоту и все – можно греть помещение.

Модернизация печек буржуек

Теперь вы знаете, как правильно изготовить печку буржуйку, чтобы она могла послужить для отопления дачного домика, гаража или подсобного помещения. Но нам нужно, чтобы печь была эффективной – давала максимум энергии, сжигая минимум топлива. Вы удивитесь, но один возможный вариант модернизации мы уже рассмотрели – представленный выше пиролизный агрегат и есть усовершенствованный вариант. Вытащите оттуда перегородки, и вы получите самую банальную печку-буржуйку.

К выбору труб для дымохода стоит подойти с особым вниманием – слишком тонкие или плохо сваренные трубы быстро прогорят, что приведет с задымлению помещения. Увеличить эффективность печки поможет не только пиролиз

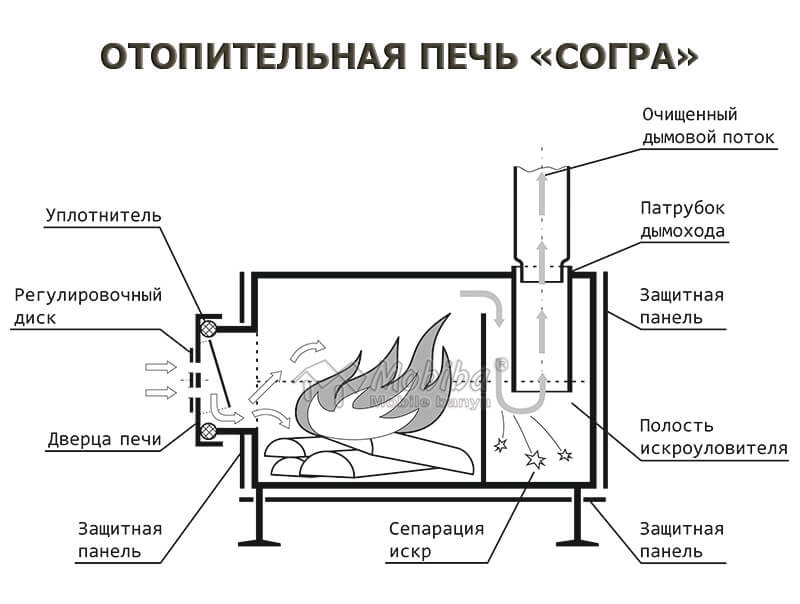

Если вы взглянете на чертеж буржуйки, данный выше (из листового металла), вы заметите, что агрегат с трех сторон закрыт металлическими листами. Они отстоят от корпуса на 50 мм и играют защитную роль. Но и это еще не все – во внутреннем пространстве образуется тяга, возникает процесс конвекции. Благодаря этому и повышается эффективность печки-буржуйки

Увеличить эффективность печки поможет не только пиролиз. Если вы взглянете на чертеж буржуйки, данный выше (из листового металла), вы заметите, что агрегат с трех сторон закрыт металлическими листами. Они отстоят от корпуса на 50 мм и играют защитную роль. Но и это еще не все – во внутреннем пространстве образуется тяга, возникает процесс конвекции. Благодаря этому и повышается эффективность печки-буржуйки.

Следующий этап модернизации – создание изгиба дымохода. Все дело в том, что через него в атмосферу улетучивается гигантское количество тепла. Увеличив длину дымохода с помощью горизонтального участка, мы сможем использовать его для обогрева помещения. Недостатком такого подхода является осаждение сажи на горизонтальном участке.

Самый интересный вариант модернизации – сооружение «рубашки» из кирпича или камня. Она будет накапливать в себе тепло и постепенно отдавать его в помещение. К тому же «рубашка» поможет облагородить далеко не самую красивую печку буржуйку.

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

• Камера сгорания – в ней горят дрова с образованием пиролизного газа;
• Камера дожига – в ней происходит сгорание продуктов пиролиза;
• Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
• Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

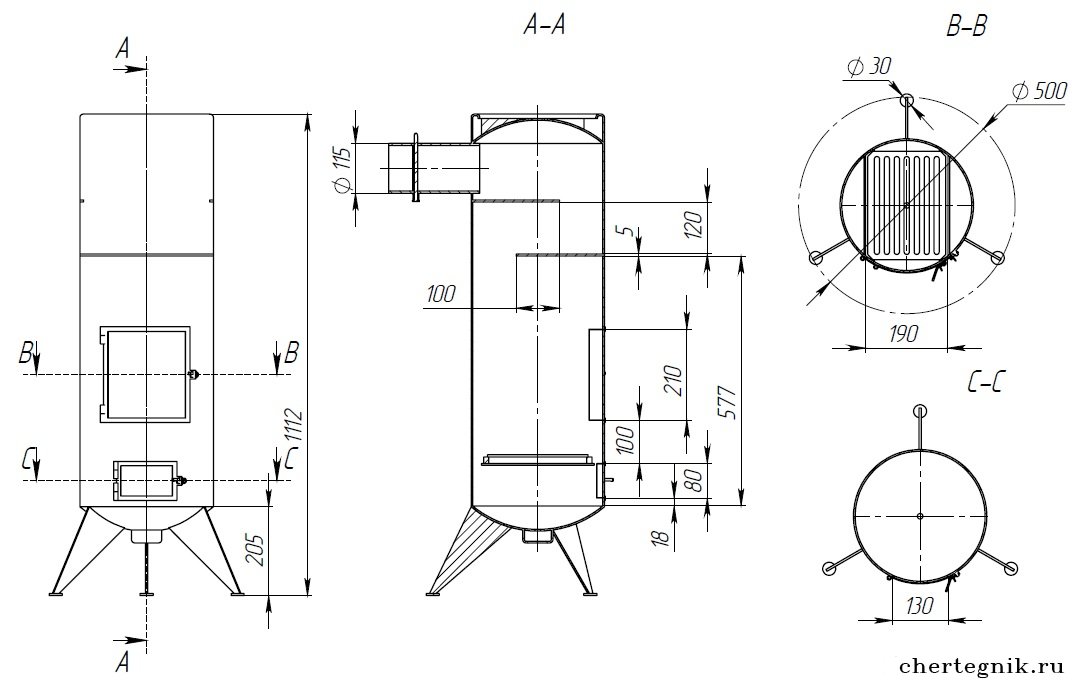

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Вторая жизнь газового баллона

Хорошая идея для небольшой печки — вторично использовать емкости, способные выдерживать большой жар. О бочках мы уже говорили, а как вам, например, буржуйка из газового баллона или даже двух? Эти емкости хороши тем, что позволяют самому сделать печку для дачного дома или гаража, как вертикального расположения, так и горизонтального.

Для создания такой буржуйки-печи понадобятся следующие инструменты:

• сварочный аппарат;
• шлифовальная машинка с кругами;
• дрель со сверлами;
• щетка с металлическим ворсом;
• рулетка и строительный карандаш для разметки;
• молоток, зубило, плоскогубцы.

Материалы для изготовления своими руками печки нужны такие:

• 1 или 2 газовых баллонов;
• Металлический лист для зольника и варочной плиты (толщина должна быть не менее 3 мм);
• чугунные дверцы (подойдут старые, например, от дровяной печи, или сделанные своими руками из листового металла);
• труба для дымохода;
• толстая металлическая арматура для изготовления ножек и колосниковой решетки.

Перед началом работы в баллоне из-под газа следует открыть вентиль и оставить в таком состоянии минимум на 12 часов, чтобы емкость проветрилась. Другой способ очистки баллона – заполнить его доверху водой, а позже полностью опорожнить.

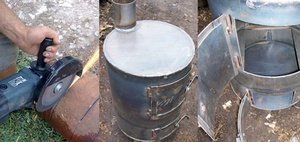

Буржуйка из газового баллона

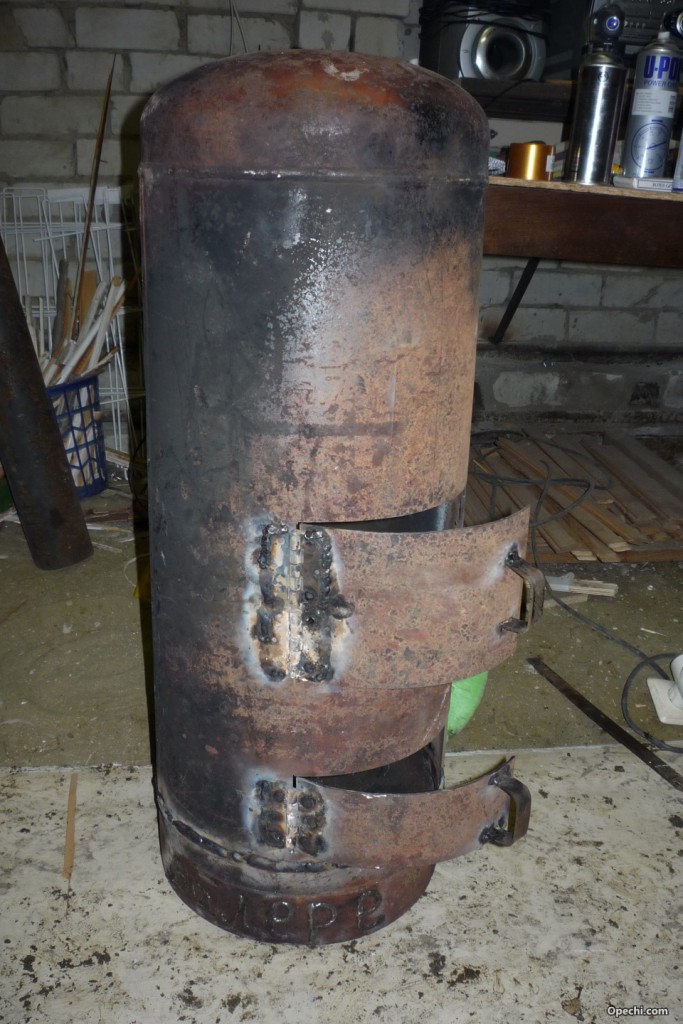

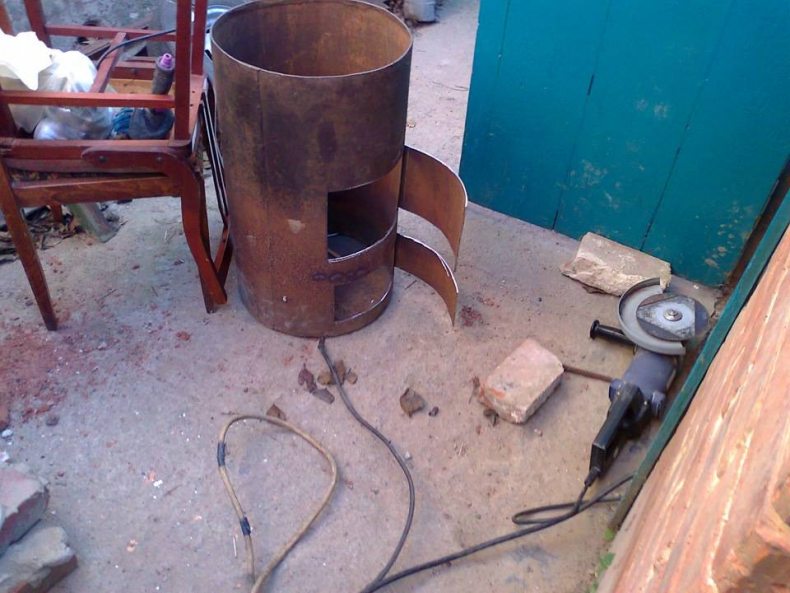

Для вертикальной буржуйки-печи газовый баллон ставят в стандартное для него положение, освобождают горловину и делают разметку под будущие топку и поддувало. Отмеченные куски вырезаются шлифмашинкой. Отдельно изготавливается колосниковая решетка — для этого резанную по нужным размерам арматуру приваривают в отмеченных снизу баллона местах.

К баллону привариваются петли, на которые навешиваются дверцы. Далее оборудуются щеколды, которые призваны обезопасить и поднять эффективность работы буржуйки. Сверху или сбоку баллона приваривается труба для отвода дыма.

Для горизонтальной буржуйки-печи баллон устанавливается на «ножки» боком. В нем вырезаются квадратное отверстие для дверцы и круглое для трубы дымохода. Вместо колосника на дне просверливается ряд дырок, а ниже баллона приваривается прямоугольная емкость для сбора золы. Печка практически готова, остается навесить своими руками дверцу и установить дымоотвод.

При желании комплектацию вертикальных и горизонтальных печек из газовых баллонов можно расширить за счет варочной панели, сделанной из прикрепленного сверху листа металла.

Эксплуатация и принцип работы

Буржуйка на отработке своими руками – это самый доступный, простой в сборке и недорогой в эксплуатации вариант, который практически ничем не отличается от классической и многим известной вариации. Печка, масло для которой будет только отработанное, тем самым позволит вам сэкономить немалые денежные средства, а для того чтобы такой отопительный агрегат начал свою работу, масло необходимо залить в специальный отсек имеющий форму трубы. Тут оно будет прогорать, и преобразовываться в газ, который будет проходить дальше в камеру сгорания, и смешиваться с воздушными массами.

Камера сгорания образующегося в процессе горения газа, находится в верхней части трубы, которой обязательно оборудуется такой отопительный прибор, а от того, какими габаритами обладает камера сгорания вашей буржуйки, напрямую зависит скорость и качество обогрева. Если камера очень большая, вам потребуется в разы больше топлива, однако интенсивность и скорость отапливания в данном случае, будет на самом высоком уровне.

Буржуйка, гараж с которой будет обогреваться интенсивно, быстро и равномерно, позволяет изначально маслу прогорать при достаточно низких температурах, которые существенно повышаются в момент повторного прогорания, уже будучи газами и смешиваясь с воздухом. Максимальная температура отработанных газов во второй камере может достигать порядка 750-85- градусов, за счёт чего и осуществляется отапливание гаража, также дополнительная тепловая энергия исходит от смонтированного дымохода, поверхность которого также хорошо прогревается и отдаёт тепло.

Печь на отработанном масле, состоит из трёх основных конструктивных составляющих, подробней с которыми вы сможете ознакомиться далее:

• Самый нижний отсек конструкции буржуйки работающей на отработанном масле состоит из резервуара круглой формы, в который и заливается масло, оптимальными габаритами данного элемента станет диаметр в 3,5-4,5 сантиметра. Таких габаритов хватает для того, чтобы налитое масло интенсивно прогорало и равномерно отдавало тепло для обогрева гаража;
• Второй конструктивный элемент печи буржуйки на отработанном масле – это бак, в котором осуществляется повторное прогорание, но уже не масла, а образующихся газов смешанных с кислородом. Габариты этого элемента подбираются индивидуально и могут быть равными первому отсеку, в верхней части второго резервуара необходимо оставить прорезь, отверстие которое будет переходить в дымоход;
• Третий конструктивный элемент печи буржуйки на отработке – это труба, которая соединяется со второй камерой и имеет диаметр всего в 1,5-2 сантиметра, а для того чтобы отработанные газы насыщались кислородом, необходимо просверлить в такой трубе множество небольших отверстий.

Буржуйка, чертеж которой продуман самостоятельно или найден на специализированном ресурсе прослужит вам долгие годы и не выйдет из строя, если ещё на начальном этапе вы ознакомитесь с основными требованиями и правилами к эксплуатации такого отопительного агрегата. Отработанное масло необходимо заливать в резервуар для него до отметки в ½-1/3, но не полностью, так как в процессе нагрева оно будет бурлить и прыскаться, что может привести к его попаданию на легковоспламеняющиеся поверхности и возгоранию. Также после того как масло отработано, перед применением в буржуйке, необходимо дать ему хорошо отстояться минимум несколько часов.

Верх такой конструкции лучше изначально делать съемным, для того чтобы при необходимости можно было осуществлять простую чистку внутренней поверхности отопительного агрегата от оседающих на стенках продуктов горения и распада. Для того чтобы удалить продукты распада с узкого дымохода можно использовать специальный ёрш с длинной ручкой, а также делать постукивания, что позволит скопившейся саже отпадать.

Также, для того чтобы продлить срок службы печки буржуйки на отработанном масле, необходимо окрасить её после сборки специальной жаропрочной краской, которая в дальнейшем не позволит корпусу прогнивать, деформироваться, образовываться ржавчинам и коррозиям.
