Телефонные провода и кабели
Телефонные кабели и провода бывают 2 типов. Одни используют для прокладки нескольких линий (не более 400), а другие — чтобы разводить уже по квартирам.
Несколько примеров:

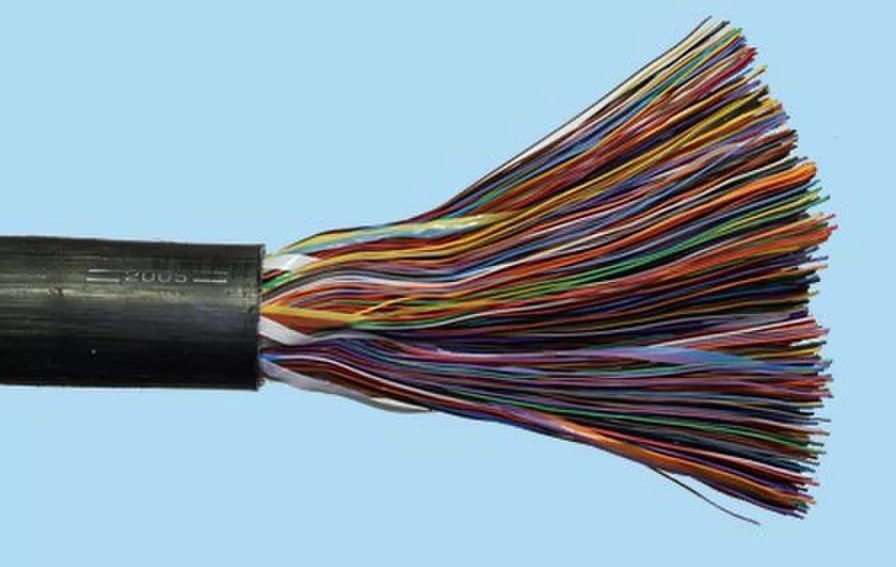

- ТППэт. Используют для большого количества абонентов. Имеет 2 провода, которые переплетены. Используется мягкая проволока из меди. Изоляция сделана из полиэтилена, как и наружная прослойка.
- ТРВ. Это распределительный кабель. Может быть 1- и 2-парным. Имеет плоскую форму, основание разделено. Внутри медная жила с 1 проволокой. Используется изделие внутри зданий.
- ТРП (провод «лапша»). По характеристикам аналогичен предыдущему, но имеет полиэтиленовое покрытие, так что обладает и устойчивостью к факторам внешней среды. Благодаря этому подходит для наружного использования.
Это основные разновидности телефонных кабелей.
Виды изоляционных материалов
Тип используемого диэлектрика напрямую зависит от напряжения в сети.
Полимеры – полиэтилен и поливинилхлорид (ПВХ). Дешевые, легкие, гибкие. Допускают диффузное проникновение паров воды, поэтому не используются для изоляции токоведущих жил кабелей, работающих в условиях постоянной влажности. Полиэтилен поддерживает горение, а ПВХ – нет. Диэлектрические свойства сохраняют до напряжения в сети, равного 5 кВ.
Техническая резина – материал, абсолютно не пропускающий влагу. Диэлектрические свойства сохраняются до напряжения 10 кВ. Стойка ко всем видам механических нагрузок, не распространяет горения. Однако начинает разрушаться при температуре жилы более 70 0С. Также склонна к старению, в результате которого кристаллизуется и становится хрупкой. Его ускоряет ультрафиолетовое излучение и озон.
Электротехническая бумага. Имеет неплохие диэлектрические качества, которые можно усиливать, увеличивая количество слоев изоляции. Кабели с бумажной изоляцией работают в сетях с напряжением до 35 кВ. Главным недостатком является гигроскопичность, для его ликвидации бумагу пропитывают техническими маслами или компаундами, а токоведущие жилы дополнительно защищают свинцовыми или алюминиевыми оболочками. Еще одной особенностью является то, что объединение токоведущих жил с бумагой воспроизводит конструкцию конденсатора переменного тока. Паразитная емкость кабеля может быть причиной ухудшения качества питающего напряжения.

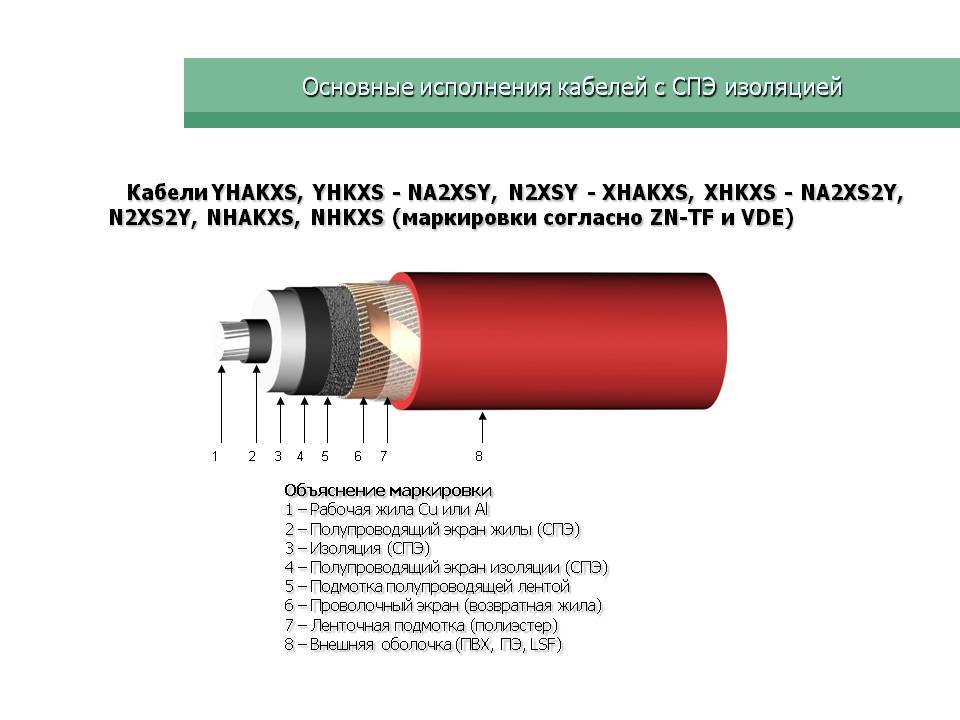

Кабель с изоляцией из сшитого полиэтилена появился в конце 70-х годов прошлого века. Способен выдержать напряжение до 330 кВ. Имея меньший вес, чем традиционные бронированные кабели с бумажной изоляцией, он может иметь площадь сечения до 200 мм2, хотя по особым заказам выпускаются модели сечением от 1000 мм2. Их преимуществом являются высокая механическая и электрическая прочность, стойкость к нагреву жил, они не поддерживают горение и не пропускают влагу, устойчивы к агрессивным средам, в том числе и к морской воде.
6 Гибкие жилы (классы 3-6)
6.1 Конструкция
a) Гибкие медные жилы (классы 3-6)
должны быть из отожженной меди с металлическим покрытием или без него.
b) Все проволоки каждой жилы должны иметь один и тот же номинальный диаметр.
c) Диаметр проволок жилы должен быть не более значения, указанного в таблицах 5-8.
d) Допускается обрыв или пропуск проволок в жилах при соответствии электрического сопротивления жил требованиям настоящего стандарта.
e) Жилы не должны иметь заусенцев, режущих кромок и выпучивания отдельных проволок.
6.2 Электрическое сопротивление
Электрическое сопротивление жилы при температуре 20 °С, определенное в соответствии с разделом 7, должно быть не более значения, указанногов таблицах 5-8.Таблица 5 — Многопроволочные круглые жилы класса 3 для одножильных и многожильных кабелей и проводов
| Номинальное сечение, мм | Диаметр проволок жилы, мм, не более | Электрическое сопротивление 1 км жилы при температуре 20 °С, Ом, не более | ||
| Жила из отожженной меди | Жила из алюминия или алюминиевого сплава | |||
| Проволока без покрытия | Проволока с металлическим покрытием | |||
| 0,50 | 0,33 | 39,6 | 40,7 | — |
| 0,75 | 0,38 | 25,5 | 26,0 | — |
| 1,0 | 0,43 | 21,8 | 22,3 | — |
| 1,5 | 0,53 | 14,0 | 14,3 | 23,4 |
| 2,5 | 0,69 | 7,49 | 7,63 | 12,5 |
| 4 | 0,87 | 4,79 | 4,88 | 8,00 |
| 6 | 0,65 | 3,11 | 3,17 | 5,20 |
| 10 | 0,82 | 1,99 | 2,03 | 3,33 |
| 16 | 0,65 | 1,21 | 1,24 | 2,02 |
| 25 | 0,82 | 0,809 | 0,824 | 1,35 |
| 35 | 0,69 | 0,551 | 0,562 | 0,921 |
| 50 | 0,69 | 0,394 | 0,402 | 0,658 |
| 70 | 0,69 | 0,277 | 0,283 | 0,470 |
| 95 | 0,82 | 0,203 | 0,207 | 0,338 |
| 120 | 0,79 | 0,158 | 0,161 | 0,264 |
| 150 | 0,87 | 0,130 | 0,132 | 0,211 |
| 185 | 0,87 | 0,105 | 0,107 | 0,175 |
| 240 | 0,87 | 0,0798 | 0,0814 | 0,134 |
| 300 | 0,87 | 0,0654 | 0,0666 | 0,109 |
| 400 | 0,87 | 0,0499 | 0,0509 | 0,0835 |
| 500 | 0,87 | 0,0393 | 0,0401 | 0,0657 |
| Для многопроволочных жил из алюминиевого сплава, имеющих то же номинальное сечение, что и алюминиевые жилы, значение электрического сопротивления должно быть согласовано между изготовителем и заказчиком, если оно не установлено в стандартах или технических условиях на кабельные изделия. |
Таблица 6 — Многопроволочные круглые медные жилы класса 4 для одножильных и многожильных кабелей, проводов и шнуров
| Номинальное сечение, мм | Диаметр проволок жилы, мм, не более | Электрическое сопротивление 1 км жилы при температуре 20 °С, Ом, не более | |
| Проволока без покрытия | Проволока с металлическим покрытием | ||
| 0,05 | 0,11 | 366,6 | 383,7 |
| 0,08 | 0,13 | 247,5 | 254,6 |
| 0,12 | 0,16 | 165,3 | 170,3 |
| 0,20 | 0,21 | 89,1 | 91,7 |
| 0,35 | 0,27 | 57,0 | 58,7 |
| 0,50 | 0,31 | 40,5 | 41,7 |
| 0,75 | 0,31 | 25,2 | 25,9 |
| 1,0 | 0,31 | 19,8 | 20,4 |
| 1,5 | 0,41 | 13,2 | 13,6 |
| 2,5 | 0,43 | 8,05 | 8,20 |
| 4 | 0,53 | 4,89 | 4,99 |
| 6 | 0,53 | 3,28 | 3,35 |
| 10 | 0,53 | 2,00 | 2,04 |
| 16 | 0,53 | 1,21 | 1,24 |
| 25 | 0,53 | 0,776 | 0,792 |
| 35 | 0,59 | 0,547 | 0,558 |
| 50 | 0,59 | 0,393 | 0,401 |
| 70 | 0,59 | 0,281 | 0,286 |
| 95 | 0,59 | 0,201 | 0,205 |
| 120 | 0,69 | 0,162 | 0,165 |
| 150 | 0,69 | 0,129 | 0,132 |
| 185 | 0,69 | 0,104 | 0,106 |
| 240 | 0,69 | 0,0808 | 0,0824 |
| 300 | 0,69 | 0,0649 | 0,0661 |
| 400 | 0,69 | 0,0484 | 0,0493 |
Таблица 7 — Гибкие круглые медные жилы класса 5 для одножильных и многожильных кабелей, проводов и шнуров
| Номинальное сечение, мм | Диаметр проволок жилы, мм, не более | Электрическое сопротивление 1 км жилы при температуре 20 °С, Ом, не более | |
| Проволока без покрытия | Проволока с металлическим покрытием | ||
| 0,03 | 0,09 | 572,7 | 599,5 |
| 0,05 | 0,09 | 400,9 | 419,6 |
| 0,08 | 0,11 | 256,6 | 268,6 |
| 0,12 | 0,11 | 171,0 | 179,0 |
| 0,20 | 0,13 | 108,3 | 113,4 |
| 0,35 | 0,16 | 58,3 | 60,0 |
| 0,50 | 0,21 | 39,0 | 40,1 |
| 0,75 | 0,21 | 26,0 | 26,7 |
| 1,0 | 0,21 | 19,5 | 20,0 |
| 1,5 | 0,26 | 13,3 | 13,7 |
| 2,5 | 0,26 | 7,98 | 8,21 |
| 4 | 0,31 | 4,95 | 5,09 |
| 6 | 0,31 | 3,30 | 3,39 |
| 10 | 0,41 | 1,91 | 1,95 |
| 16 | 0,41 | 1,21 | 1,24 |
| 25 | 0,41 | 0,780 | 0,795 |
| 35 | 0,41 | 0,554 | 0,565 |
| 50 | 0,41 | 0,386 | 0,393 |
| 70 | 0,51 | 0,272 | 0,277 |
| 95 | 0,51 | 0,206 | 0,210 |
| 120 | 0,51 | 0,161 | 0,164 |
| 150 | 0,51 | 0,129 | 0,132 |
| 185 | 0,51 | 0,106 | 0,108 |
| 240 | 0,51 | 0,0801 | 0,0817 |
| 300 | 0,51 | 0,0641 | 0,0654 |
| 400 | 0,51 | 0,0486 | 0,0495 |
| 500 | 0,61 | 0,0384 | 0,0391 |
| 625 , 630 | 0,61 | 0,0287 | 0,0292 |
Таблица 8 — Гибкие круглые медные жилы класса 6 для одножильных и многожильных кабелей, проводов и шнуров
| Номинальное сечение, мм | Диаметр проволок жилы, мм, не более | Электрическое сопротивление 1 км жилы при температуре 20 °С, Ом, не более | |
| Проволока без покрытия | Проволока с металлическим покрытием | ||
| 0,03 | 0,06 | 669,8 | 671,5 |
| 0,05 | 0,06 | 396,9 | 397,9 |
| 0,08 | 0,06 | 267,9 | 268,6 |
| 0,12 | 0,09 | 174,4 | 174,8 |
| 0,20 | 0,11 | 113,1 | 113,4 |
| 0,35 | 0,11 | 59,5 | 59,6 |
| 0,50 | 0,16 | 39,0 | 40,1 |
| 0,75 | 0,16 | 26,0 | 26,7 |
| 1,0 | 0,16 | 19,5 | 20,0 |
| 1,5 | 0,16 | 13,3 | 13,7 |
| 2,5 | 0,16 | 7,98 | 8,21 |
| 4 | 0,16 | 4,95 | 5,09 |
| 6 | 0,21 | 3,30 | 3,39 |
| 10 | 0,21 | 1,91 | 1,95 |
| 16 | 0,21 | 1,21 | 1,24 |
| 25 | 0,21 | 0,780 | 0,795 |
| 35 | 0,21 | 0,554 | 0,565 |
| 50 | 0,31 | 0,386 | 0,393 |
| 70 | 0,31 | 0,272 | 0,277 |
| 95 | 0,31 | 0,206 | 0,210 |
| 120 | 0,31 | 0,161 | 0,164 |
| 150 | 0,31 | 0,129 | 0,132 |
| 185 | 0,41 | 0,106 | 0,108 |
| 240 | 0,41 | 0,0801 | 0,0817 |
| 300 | 0,41 | 0,0641 | 0,0654 |
Электрическое сопротивление многожильных кабельных изделий с жилами классов 4-6, скрученных с кратностью шагов менее 10 диаметров по скрутке, должно быть указано в стандартах или технических условиях на кабельные изделия.
Основные различия кабеля и провода
Провод – изделие недостаточной гибкости и без оболочки, которое часто устанавливают «в открытую». Используют в теплых сухих помещениях. Кабель – изделие с изолированными жилами и защитной оболочкой. Могут быть дополнительные защитные слои, препятствующие возгораниям. Кабель предназначен для низко- и высоковольтных сетей, подземного или подводного монтажа. Изделие используют для связи.
Особенности изоляции
Запомните, в чем отличие: провод и кабель – если на проводниках нет изоляции, имеем дело с проводом. Токопроводящие жилы кабелей изолируют винилом, полиэтиленом, ПВХ. Защитное покрытие сверху изготовляют из резины, ПВХ, полиэтилена. Так изделие устойчиво к плесени, влаге, горению, перепаду температур. Вид изоляции зависит от условий использования. Из буквенного обозначения в маркировке понятно, какой материал защищает токопроводящие жилы.
Как маркируют?
Технические характеристики провода и кабеля сложно определить визуально. Изделия маркируют, чтобы пользователь подобрал правильный вариант для конкретной ситуации. Различия кабель и провод заключаются в особенностях изоляции, условиях использования.
Маркировка проводов:
- Материал жил – алюминий А; медь П.
- Количество проводников – один П; несколько (2-3) ПП.
- Материал изоляции – резина Р, найрит Н, ПВХ В.

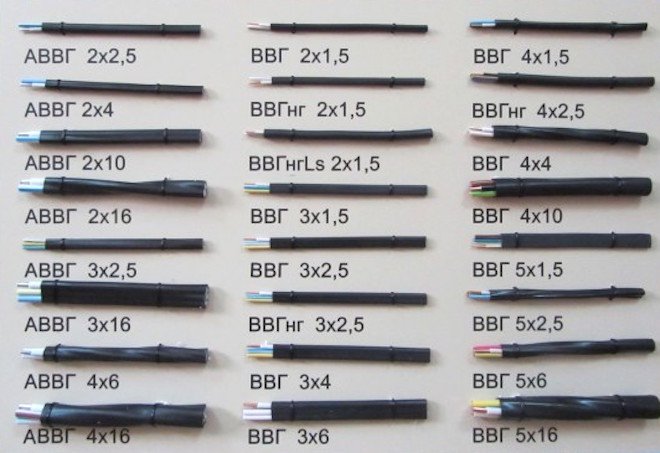

На кабеле указывают металл токопроводящих жил, их количество, площадь сечения, материал изоляции. Из цифробуквенного обозначения узнают о наличии защитного экрана или брони.
Где применяется?
Провод – это изделие, которое помогает выполнить скрытый или открытый монтаж электросети в помещении. Представляет собой линию из 2-3 сплетенных жил. Еще он помогает связать электротехнику, приборы, устройства различного назначения. Создает воздушную линию электропередач. В остальных случаях используют кабель. Его прокладывают под землей и в воде, применяют на улице.
Максимальный срок службы
Благодаря стационарному использованию и хорошей изоляции, кабель может работать около 30 лет. Провода служат без аварий и других происшествий в 2 раза меньше.
Допустимое напряжение
Кабель подходит для высоковольтной сети (от 1000 В). При подборе провода стоит учитывать, что рабочее напряжение, с которым может столкнуться изоляция, должно быть равным или превышать напряжение электросети (до 380 В).
Оптические кабели
Для наружного и внутреннего освещения применяют оптические кабели. Это силовой тип, который снаружи имеет прозрачное покрытие. При этом через каждые 20 мм располагаются вспомогательные провода, на которые подсоединены светодиоды с разным оттенком.
С таким кабелем можно соорудить интересную картину благодаря его декоративным свойствам. Кроме того, если он разорвется, то не придется искать место повреждения, так как там диоды перестанут работать. Это удобно для переносных электрических приборов.
Электролюминесцентные кабели — ещё одна разновидность. Они отличаются тем, что равномерно светятся по всей длине. Из них делают надписи и картины.
Как вариант — неоновые трубки. Они отличаются гибкостью и тоже служат в качестве украшения.
Провод для сварочного аппарата.
КС – маркировка расшифровывается просто – кабель сварочный. Буква «П» обозначает, что провод имеет полимерную защиту, сочетание букв «ВЧ» (высокая частота) «ПП» (переменный и постоянный ток). Кабель для сварочного аппарата медный и устойчив к t °50C. , и имеет спец. изоляцию из шланговой резины для защиты от замыкания, не горючий. Сечение 10– 70 мм², рабочее напряжение 600В, частота 400Гц.
Виды маркировки кабелей для подключения сварочного аппарата:
- КГ–Т, используется для работы при повышенной температуре. t до 85°C.
- КГ–ХЛ, содержит специальную устойчивую к холоду резину (t до –60°С).
- КОГ1 имеет повышенную гибкость.
Телефонные кабели и провода
Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.
ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран
ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.
Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.
Телефонный провод ТРВ

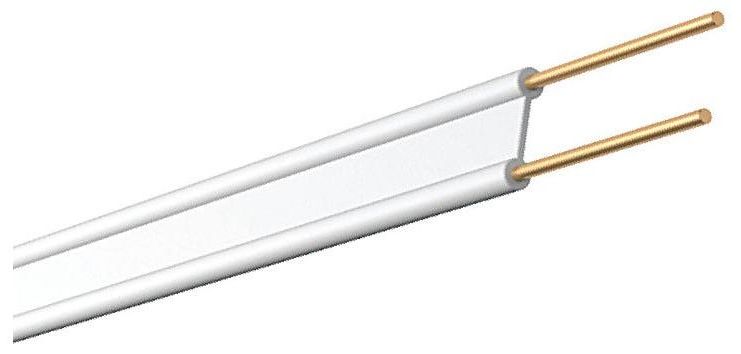

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.
Провод ТРП
ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.
Провод ШТЛП

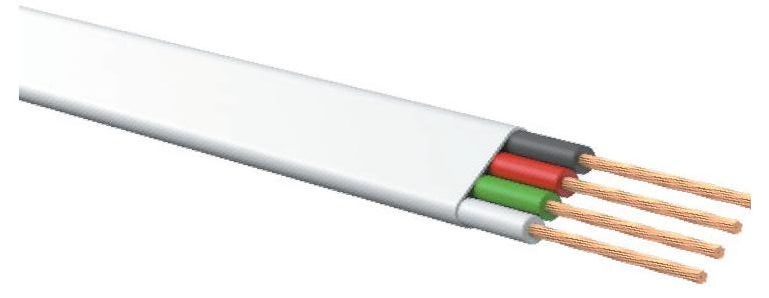

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.
Провод ПРППМ
ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.

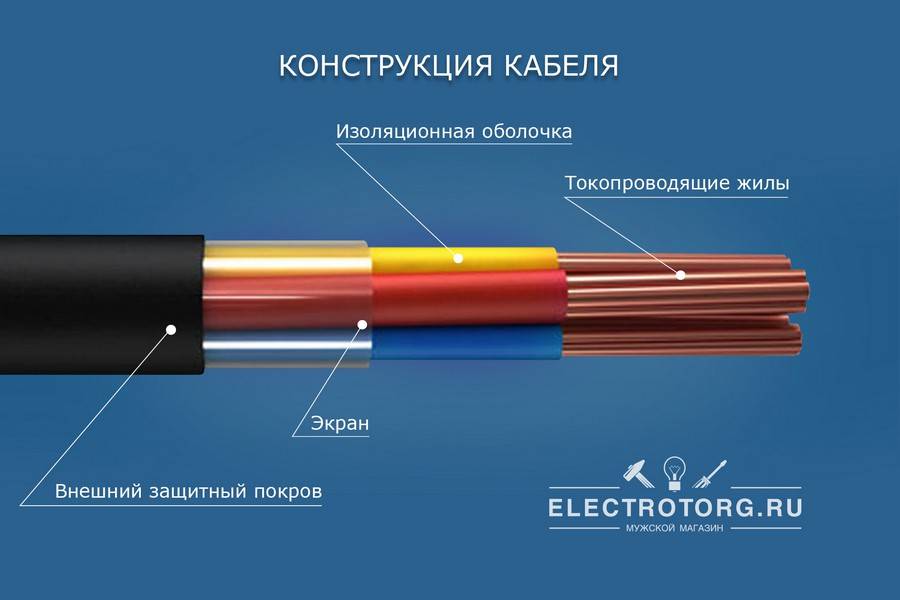

Как устроен электрический кабель
Конструкция кабеля состоит из двух элементов:
- Токопроводящих жил – медных или алюминиевых, одинарных или состоящих из нескольких проводников, покрытых диэлектрическим материалом. Токопроводящие жилы могут быть собраны в пакеты, которые, в свою очередь, имеют оболочку из диэлектрика, свинца или алюминия.
- Внешней диэлектрической оболочки.
Одинарные проводники используются в кабелях, сила тока в которых не превышает 25 ампер. Многожильные имеют большую электрическую прочность при меньшей площади сечения за счет взаимной компенсации поверхностных токов, которые приводят к нагреву, плавлению и последующему физическому обрыву. Кроме того, пакет из множества проводников более гибок, его легче прокладывать, поскольку допустимый радиус изгиба кабеля (не приводящий к разрушению слоя внутренней изоляции) меньше.
Алюминий имеет большее, чем медь, удельное сопротивление (0,028 против 0,017 Ом/мм2) и более низкую температуру плавления (соответственно 660 и 1085 0С). Поэтому для получения одной и той же электрической прочности алюминиевые жилы должны быть в два раза толще, что не особенно существенно при токах до 16 А и является решающим фактом в пользу выбора медных при больших нагрузках в сети.
Кроме того, практический опыт монтажа электропроводки показывает, что провода из этого материала склонны ломаться при повторной скрутке или существенных вибрационных нагрузках. Однако кабель с алюминиевыми жилами дешевле и меньше весит, поэтому широко применялся во времена СССР.
Экран кабеля – внешняя оболочка – играет роль не только диэлектрической, но и физической защиты. Поэтому те, что эксплуатируются в неблагоприятных условиях, например, прокладываются в земле или там, где возможно их повреждение механизмами или инструментами, снаружи обматываются металлической лентой и называются бронированными. Их экран состоит из трех слоев:
- Подушка – волокнистые материалы, пропитанные битумом. Служит для защиты от повреждения изоляции токопроводящих жил краями ленты брони.
- Металлической (стальная или медная) ленты – броневая защита.
- Покров – битумные составы или полиэтиленовый защитный шланг.
Главные отличия
Провод — многожильный или одножильный проводник в трубчатой изоляции или без изоляции. Это просто отрезок меди или алюминия, который может иметь защиту от внешних влияний.
Одножильный и многожильный провода
Кабель — система изолированных проводников, которые объединены одной оболочкой. То есть главное, чем отличается провод от кабеля — изоляция, защита от внешних влияний. По сути, вся кабельная продукция — это провода в оболочке, скрученные вместе и защищенные несколькими слоями разных материалов.
Кабель
Отличия между изделиями описаны в таблице ниже.
Когда отличие кабеля от провода очевидно, возникает проблема подбора продукции. И те и другие изделия классифицируются по разным признакам. Их стоит подбирать, исходя из ситуации, места использования. Чем выше характеристики продукции, тем дороже она стоит. Покупка просто самого дорогого изделия — напрасная трата денег, ведь не всегда его возможности будут использоваться полностью. Иногда использование отдельных видов продукции запрещено. Например, бронированные кабели имеют низкую прочность на растяжение, поэтому не применяются в воздушных линиях электропередачи.Типы изделий
Классификация проводов
Важно знать об отличии проводов разного типа между собой. Это поможет правильно выбрать изделия, необходимые для ремонта электроники, бытовой техники
Классификация изделий проводится по количеству жил:
Классификация изделий проводится по количеству жил:
- Монолитные провода. Имеют только одну, целую жилу. Подобная продукция при прочих равных условиях имеет меньшее сопротивление. Поэтому при передаче информации создается меньше помех. Одножильные провода используют, когда нужно снизить количество шумов при высоких частотах. Недостаток — в низкой прочности на изгиб. Такие изделия не стоит много раз перегибать.
- Многожильные — состоят из тонких проволок, перекрученных между собой. Благодаря этому повышается механическая прочность изделий. Если они переламываются, то не полностью — обрывается только несколько жилок, что незначительно влияет на характеристики.

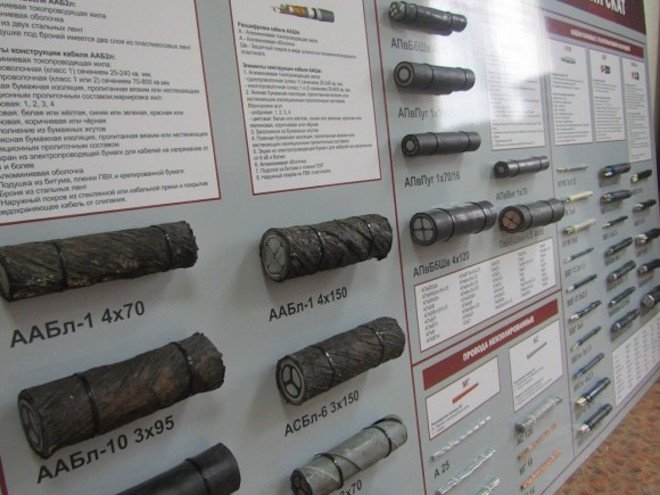

Классификация кабельных изделий
Важная характеристика кабеля — тип его изоляции. Она описывается в маркировке продукции. Существует несколько видов оболочек:
- Защищающая от механических повреждений — броня. Её делают из стальных лент или алюминиевой проволоки. Броня может быть намотана одним или несколькими слоями.
- Изолирующая — защищает от проникновения влаги, пыли. Создается из полимеров или эластомеров. Может обладать дополнительными свойствами: масло-, бензостойкостью, негорючестью, устойчивостью к химическим веществам.
- Защищающая от электромагнитных помех, паразитных токов — экранировка. Создается в виде алюминиевого покрытия, сетчатой оплетки или комбинации этих материалов. Для повышения прочности на растяжение фольгу могут наматывать не сплошным слоем, а спиралью. Сетка дополнительно повышает механическую прочность изделия.
При прочих равных условиях чем больше оболочек в продукции, тем она дороже стоит, больше весит и дольше служит. Кабель в двойной внешней изоляции можно использовать на протяжении минимум 30 лет, в одинарной — 15 лет. Поэтому, чтобы оптимизировать финансовые и трудовые затраты, для каждой конкретной цели подбирают подходящие варианты.
При выборе важно помнить следующее:
- В помещениях с повышенной температурой воздуха, например в саунах и банях, применяют специальные изделия в термостойкой оболочке.
- Термостойкость и негорючесть — разные показатели. Поэтому продукция, в маркировке которой есть буквосочетание «нг» не обязательно подойдет для помещений с экстремальными температурами.
- Маркировка Е120, Е30 и пр. означает, что кабель способен передавать электричество даже если на него воздействует огонь. Цифра обозначения означает количество минут, которые способно функционировать изделие. Такую продукцию применяют в системах безопасности.
- Для прокладки в грунте нужен кабель с полиэтиленовой оболочкой — материал хорошо сопротивляется разложению, в чем заключается его отличие от ПВХ.
- Кабель с полиэтиленовой оболочкой допустимо прокладывать как открытым способом, так и в грунте.
Создание сметы для работ по прокладке кабелей — задача профессионалов. Нужно оценить много факторов перед тем, как подобрать подходящий по характеристикам провод. Неправильный выбор как минимум приведет к быстрому выходу из строя всей проводки.
Маркировка изделий
Маркировка электротехнических изделий направлена на то, чтобы был сделан правильный выбор определённой марки проводной продукции. Смонтированная система электрокоммуникаций должна работать эффективно, без потерь электроэнергии. Изделия обязательно должны отвечать требованиям безопасности.
Провода
Обозначение типа изделий состоит из нескольких литер и цифр:
- «А» – жилы алюминиевые, «П» – медь;
- «П» – моножила, «ПП» – две или три плоские жилы;
- «П, Р, В, Л, Н, Г» означают изоляционный материал. Соответственно, это полиэтилен, резина, ПВХ, хлопчатобумажная оплётка, найрит, гибкость;
- цифры указывают величину сечения провода.
Кабели

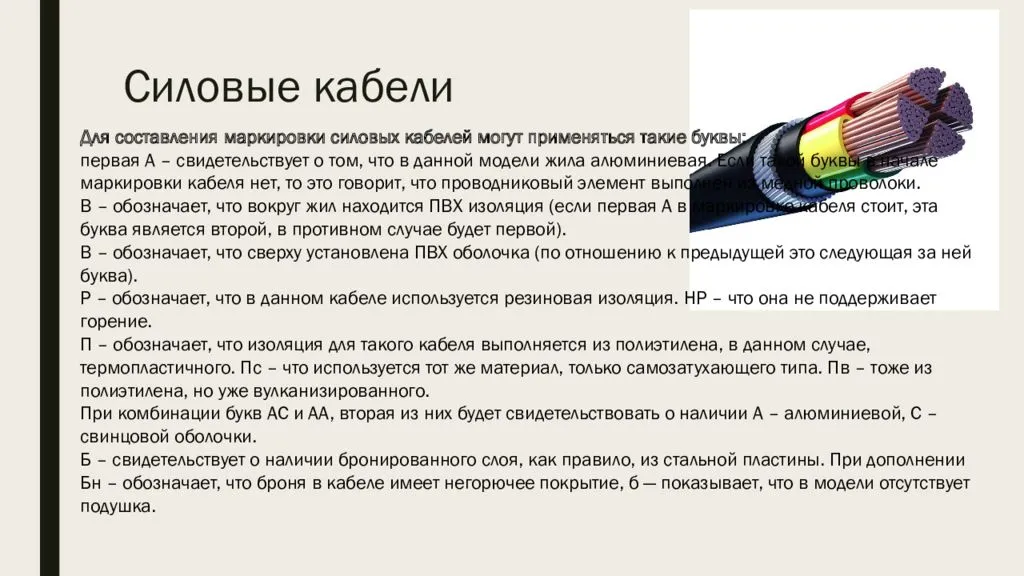

Обозначение кабелей представляет сочетание нескольких литер и цифр:
- «А» – алюминий, если её нет, то это медь;
- «К» – контрольный, «КГ» – тоже, но гибкий;
- «П, В, Р, НГ, Ф» – материал изоляции, соответственно, полиэтилен, ПВХ, резина, негорючая, фторопласт;
- Оболочка «Б» – броня, БН – броня негорючая, «ШВ» – виниловый шланг, ШП – шланг полиэтиленовый, ШПС – самозатухающий полиэтилен;
- Литера «Э» – наличие экрана;
- Первое число – количество жил, второе – площадь сечения;
- Литера «W» – индекс напряжения. Последующие цифры означают: 1 – до 2 кВт, 2 – до 35 кВт, 3 – более 35 кВт.
Каких видов бывают провода и кабели
Покупка необходимого провода должна основываться на мощности приборов, которые будут к нему подключаться. Ниже рассмотрены различные виды проводов, чаще всего используемые для бытового применения.
Виды изделий
Плоские
Это защищенный шнур с однопроволочными жилами из меди. Сечение жил от 1,5 до 6 мм², расположенных в одной плоскости. Наружная и внутренняя изоляции выполнены из ПВХ. Плоский кабель подходит для использования при температурах −15-50 °С, во время монтажа можно изгибать по окружности с радиусом не менее 10 диаметров (так как он плоский, то измеряется ширина — большая сторона). Предназначен для передачи тока напряжением до 250 В частотой 50 Гц.
Вам это будет интересно Описание кабеля ВВГнг-LS
Обратите внимание! Используется преимущественно для подключения освещения или розеток
С перемычками

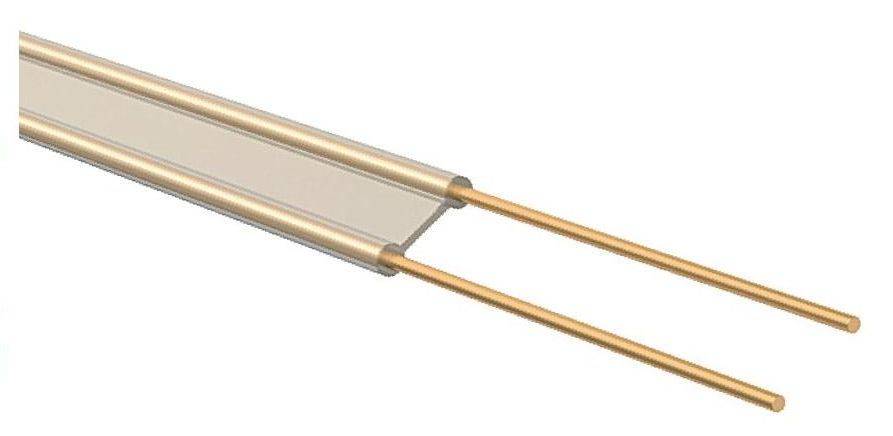

Данное изделие легко узнать благодаря характерным перемычкам между жилами, которые сделаны из того же материала, что и их изоляция — ПВХ. Количество самих жил 2-3, они однопроволочные с сечением 0,75-6 мм². Провод можно использовать для передачи тока напряжением 450 В и частотой до 400 Гц.
Изоляция не горит, устойчива к кислотам и щелочам. После монтажа провод может использоваться при температурах −50-70 °С и в условиях 100 % влажности (характеристика для 35 °С). Во время монтажа можно изгибать до радиуса 10 диаметров.
Одножильные
Отдельный алюминиевый одножильный провод. Жила с сечением 2,5-16 мм² однопроволочная, а 25-95 мм² — многопроволочная. Материал изоляции ПВХ устойчив к химически агрессивным соединениям, позволяет использовать провод при влажности 100 % (тесты при 35 °С) и температурном режиме −50-70 °С. При монтаже стоит соблюдать радиус изгиба 10 диаметров. Особых ограничений для использования нет.
Кроме стандартных силовых кабелей, предназначенных для передачи электрического тока, существует ряд дополнительных модификаций, использующиеся в других целях или имеющие отдельные функции.
Силовые
Основное назначение силовых кабелей — прокладка внутренней или наружной электропроводки для запитывания приборов освещения и розеток. Один из самых популярных и надежных силовых изделий отечественного производства. Применяется для передачи электрического тока напряжением до 1000 В и частотой 50 Гц. Исходя из модификации используются одно- и многопроволочные жилы с сечением 1,5-240 мм².
Обратите внимание! Внешняя и внутренняя изоляции из ПВХ защищают жилы от высокой влажности до 98 % при температуре 40 °С
ВББШв – бронированный
Повышенная защита от механических повреждений обеспечивается лентами, которыми провода обматываются перед нанесением основного слоя изоляции. Токоведущие жилы из меди, отдельно изолированные ПВХ, количество – 1-5 штук, состоящие из одной или нескольких проволочек. Одножильные используются при передаче постоянного тока.
Для использование кабеля есть одно ограничение – не рекомендуется монтаж без защиты от ультрафиолета. Применяются следующие его типы:
- АВББШв – с жилами из алюминия;
- ВББШвнг – при чрезмерном нагревании изоляция не горит, а тлеет;
- ВББШвнг-LS – минимум дыма и газов при тлении.
Кабель
Для того, чтобы понять в чем разница между кабелем и проводом, их нужно подробно рассмотреть. Что такое кабель мы уже знаем. Для более детального изучения пора познакомиться с его классификацией и разновидностями. В первую очередь идет их разделение на группы применения:
- силовые;
- монтажные;
- связи;
- управления;
- радиочастотные;
- оптические.
Силовые предназначены для передачи электроэнергии. Прокладываются стационарно и используются при подключении подвижных электропотребителей.
Обязательными элементами, входящими в состав кабеля являются:
- токопроводящая жила;
- ее изоляция;
- оболочка.
Изготавливаются из меди и алюминия. Напряжение питания – до 750кВ. Имеют долгий срок эксплуатации (30 лет). Наилучшая изоляция – из сшитого полиэтилена.
Монтажные служат для межприборного монтажа электрических устройств. Напряжение питания – до 500 В. Основной материал токонесущих жил – медь. Обладают устойчивостью в работоспособности при повышенных температурах.
Кабели связи используются в сигнализации и проводной связи. Например, волновод гофрированный коконообразный используется в радиотехнических и радиолокационных системах. Широко используются для междугородной, межобластной и городской связи.
Кабели управления применяются для цепей управления и освещения в станках и других механизмах с напряжением до 600 В.
По радиочастотным и оптическим носителям передаются энергия и сигналы на определенных радиочастотах или в оптическом диапазоне.
Кроме групп эти электрические проводники имеют еще ряд признаков, по которым их классифицируют. Сюда входят такие параметры, как изоляция, экранирование, количество токонесущих жил и их материал, из которого они изготовлены. Имеются еще ряд признаков подразделения кабелей. Классификация электротехнических изделий подробно расписана в стандарте ISO 11801 2002.
Кабеля и провода узкой специализации.
- ТРП (Cu Телефонный Ратификационный в ПВХ изоляции) – двужильный с разделительным основанием, сечением 0,4 – 0,5 мм². Для прокладки телефонной сети. Так называемая телефонная лапша.
- КПСнг (А) — FRLS, КПСнг (А) — FRHF, КПСнг (А) — FRLSLTx – это специальные слаботочные кабеля для монтажа противопожарной сигнализации и охранной противопожарной системы. Расшифровка: нг– не распространяющий горение, (А)– категория, LS – низкое дымообразование, НF – низкая окислительная активность, LTx-с низкой токсичностью, КПС–кабель противопожарной сигнализации. В соответствии с нормативными документами ГОСТ 31565-2012 (ГОСТ Р 53315-2009), только такие кабеля могут быть применены в противопожарной защитной системе. Провод для сигнализации обязан быть особо живучим, иначе охранная система не отреагирует вовремя. Эти провода изготовлены по новейшей технологии в области производства кабеля для пожарной охраны и сигнализации.
До вступления в силу, в 2009 году Федерального закона №123 «Технический регламент о пожарной безопасности» успешно использовались пожарные кабели КПСВВ и КПСВЭВ, в оплетке красного цвета. Теперь они могут использоваться только для систем охранной сигнализации. - USB–провод. Все мультимедийные устройства и гаджеты оснащены USB-разъемом. USB 2.0 является высокоскоростным и состоит из одной витой пары 28 AWG для передачи данных и двух проводников питания от 20 AWG до 28AWG. Все usb кабели экранизированы, и имеют ферритовое кольцо, которое выполняет функцию фильтра. Длинна, может быть до пяти метров.
- Антенный коаксиальный кабель для телевизора должен обеспечивать качественную передачу телевизионного сигнала. Имеет электропроводную оплетку (экран) и изоляцию определенной толщины. Именно поэтому он получается толстым (около 6 мм²). Оплетка защищает его от электромагнитных и электростатических помех сводя потери к минимуму. Обладает волновым сопротивлением 75 Ом. Для лучшего качества приема центральную жилу телевизионного антенного кабеля делают из меди, а экран может быть выполнен как из медной оплетки, так и из алюминиевой фольги. Основные виды марок РК 75, RG 6, RG 59, SAT 50, SAT 703, DG 113 используются, как для аналогово, так и для кабельного ТВ и спутниковых антенн. Для присоединения к телевизору используется F-штекер.
Назначение маркировки проводов и кабелей
Общепринятая система цветового обозначения помогает соблюдать правильное соединение жил во время монтажа и служит безопасности приборов и людей.
Буквенно-цифровое обозначение стандартизировано между всеми странами. Оно указывает на технические и конструктивные особенности провода и позволяет выбрать подходящий вариант: указывает на количество и материал жил, гибкость провода, максимально допустимое напряжение, вид изоляционной оплетки.
Основные отличия
Маркирование позволяет определить вид соединительного электротехнического изделия: провод, кабель или шнур. Например, в обозначениях последних всегда содержится буква «Ш». Остальные знаки маркировки содержат информацию о конструктивных особенностях провода и его изоляции, возможностях его применения.
Электропровода – декоративные.
Ретро провод – разные виды проводов применяющихся, как в домах для проводки, так и на улице, выполненных в оригинальном виде. Сечение от 0,5 до 2,5 мм², оболочка, чаще всего, шелковая. Внешне декоративный ретро электропровод выглядит в духе старого времени и состоит из двух скрученных между собой проводов. Используется ретро провод дизайнерами в домах из деревянного бруса и выглядит помпезно и величественно.
Декоративные провода широко используются, и имеют разнообразную модификацию. В интерьерах клубов и увеселительных заведений, можно встретить светящиеся неоном, разноцветные провода. Декоративные оплетки позволят выполнить работу любой сложности не только качественно, но и красиво.
Заключение
В этой статье мы рассмотрели основные виды кабелей для передачи электрической энергии как в быту, так и на других объектах недвижимости. Разумеется это только маленькая часть всего ассортимента кабельной электротехнической продукции, но самая популярная на рынке. Перечислить все типы и виды проводов и кабельных изделий в ограниченном объеме статьи просто невозможно, но самые популярные марки, их маркировку и технические характеристики вы теперь знаете, что наверняка поможет вам при выборе такой продукции.
Расшифровка маркировки проводов и кабелей
Кабель АВВГ
Виды и маркировка кабелей + расшифровка маркировки
Кабель ВБбШвнг
Марки силовых кабелей
Расшифровка маркировки, области применения и монтаж кабеля ВВГ ПНГ (А)
