Как сделать чертеж угловой кухни с размерами своими руками

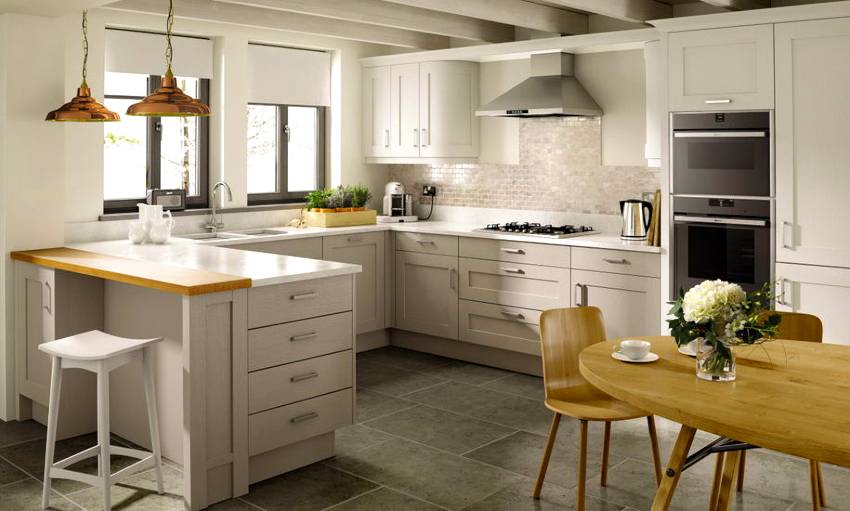

Как выглядит угловая кухня с барной стойкой, островом и обеденным столом

Установленного углового гарнитура не всегда достаточно для комфортного использования кухни. Иногда требуется приобретение дополнительных предметов, помогающих рационально распорядиться пространством. Тем более если учесть тот факт, что для увеличения площади Г-образной кухни комната зачастую объединяется с другими помещениями, например, с балконом или гостиной.

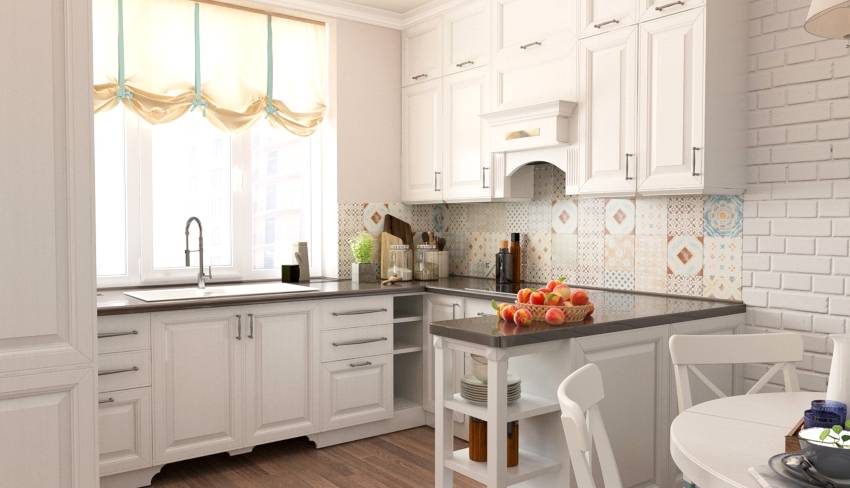

Маленькая угловая кухня с барной стойкой — это не только удобная рабочая зона, но и обеденная

Маленькая угловая кухня с барной стойкой считается современным способом организовать в кухне не только удобную рабочую, но и обеденную зону, стойка при этом станет отличным местом для приема гостей и совместных обедов. Часто барной стойке отдается роль предмета, зонирующего пространство в смарт-квартире или квартире-студии. Присутствие этого предмета мебели не только зрительно разделяет кухню на различные функциональные зоны, но и обеспечивает пространство дополнительным местом для хранения кухонной утвари, а также добавляет интерьеру ощущение роскоши.

Чтобы стойка не была чрезмерно высокой, для удобства дизайнеры рекомендуют уменьшить высоту конструкции или подобрать модель с регулируемой столешницей. Рядом с ней размещают стулья, высоту которых можно корректировать. Оптимальным считается решение, когда стойка становится продолжением рабочей зоны и установлена с ней на одном уровне. Для этого под столешницей устанавливается дополнительная ножка, придающая жесткость конструкции.

Оптимальным решением считается, когда барная стойка становится продолжением рабочей поверхности

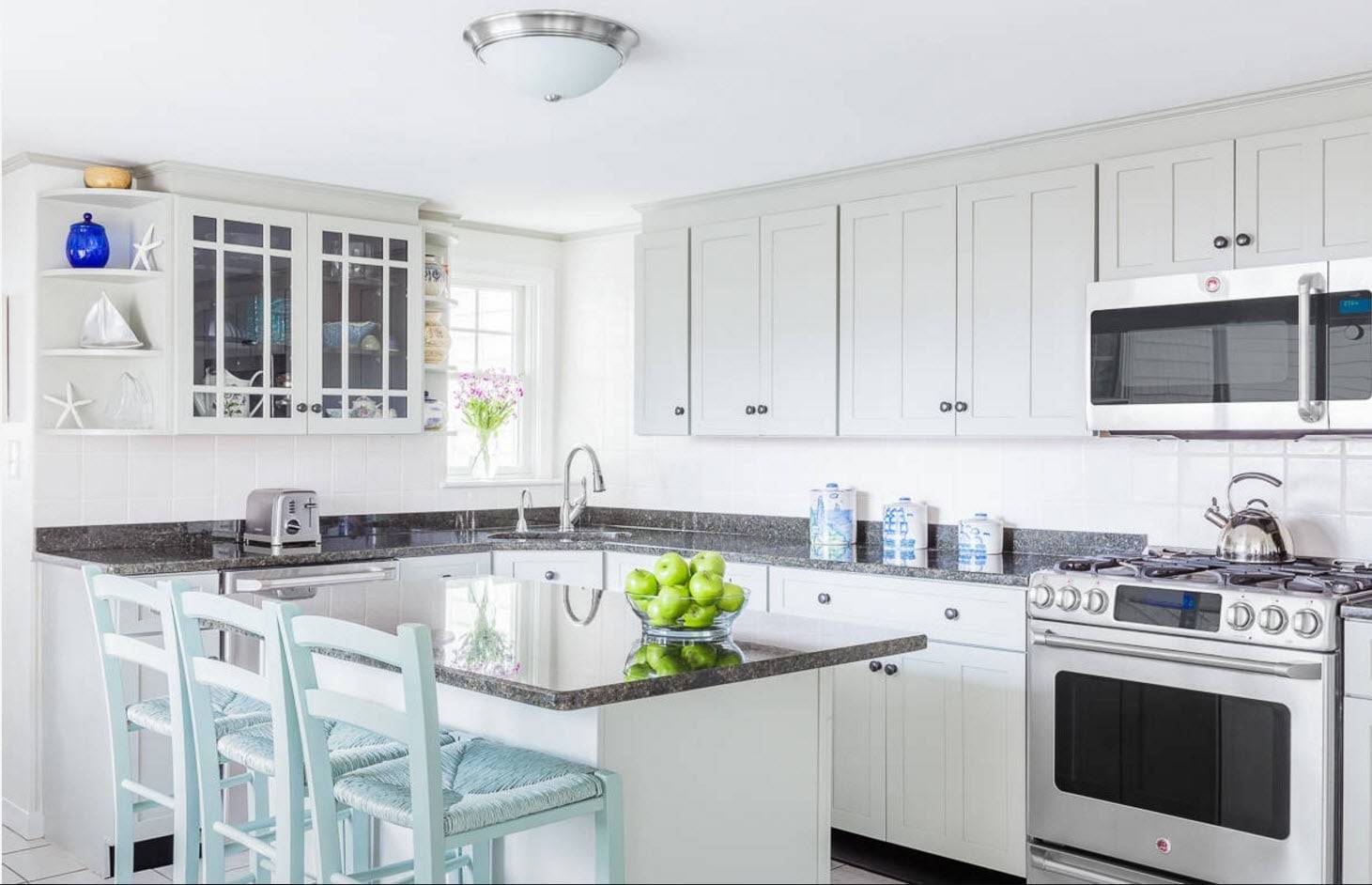

Вариант угловой кухни с островом или полуостровом подойдет для создания обеденной зоны, которая увеличивается путем установки дополнительной рабочей столешницы. Такой способ размещения мебели считается удобным как в квартирах-студиях, так и на просторных прямоугольных кухнях. Если комната небольшая, то можно остановиться на варианте маленького полуострова или острова на колесиках, которые при необходимости фиксируются и не дают конструкции перемещаться. Такой мобильный остров можно использовать и в качестве барной стойки.

Если учесть, что Г-образная кухня занимает только один угол, то противоположный угол комнаты можно использовать в качестве обеденной зоны, в которой устанавливают стол оптимальных размеров и несколько стульев, в зависимости от количества человек, которые чаще всего находятся в помещении. Если пространство совсем небольшое, следует рассмотреть варианты откидного стола или стола-трансформера.

Кромкование деталей

Получив необходимые детали, важно правильно обработать края, поскольку их невозможно скрыть краской или лаком. Для этого производится кромкование торцов

Это заклеивание всех видимых зон по толщине древесины меламиновой или пластиковой лентой.

1. Поставьте деталь вертикально так, чтобы срез оказался вверху.
2. У меламиновой или пластиковой ленты одна из сторон – клейкая.
3. Приложите к срезу ленту клеящейся стороной.
4. Для наилучшего сцепления срез с меламиновой лентой нагревается утюгом на средних температурах через чистый лист бумаги.
5. Чтобы пластиковая лента не расплавилась от утюга, применяйте строительный фен для нагрева.
6. Если нужно удалить все лишние и выступающие фрагменты, дождитесь полного остывания детали.
7. Ножом или другим острым инструментом обрежьте ненужный край.
8. Скруглите углы, уберите неровности среза и шероховатость при помощи наждачной бумаги.

Очень важно правильно обработать кромки древесных деталей

Преимущества

Конечно, покупка кухонного гарнитура избавит вас от лишних хлопот, но она не сможет отвечать всем вашим требованиям. В продаже представлены стандартные гарнитуры – они не рассчитаны под некоторые особенности вашей кухни. Преимущества изготовления собственными руками:

• главным преимуществом будет стоимость кухни, которая обойдется в два раза дешевле, чем готовая или сделанная под заказ;
• возможность изготовить нестандартную модель – вы можете учесть все особенности;
• при правильных расчетах и сборке гарнитур прослужит долгие годы;
• можно выбрать весьма оригинальный дизайн, выходящий за рамки стандартного восприятия.

Проектирование кухни с нуля

Расчет мебели для кухни не требует особенных математических знаний. Достаточно аккуратно измерить все показатели, записать их и не спутать во время эскизных зарисовок.

Для создания кухни с нуля необходимо замерить все показатели и распланировать размещение элементов гарнитура.

Заготовка эскиза

Для предварительного эскиза вам понадобится измерить, записать показания и зарисовать в масштабе:

• длину стены;
• ширину стены;
• высоту стены;
• места расположения окон;
• где располагаются входные и балконные двери;
• розетки и вентиляция.

Все это отметьте в схеме, чтобы уже на первых этапах понимать, где и какая помещается кухонная мебель. Затем определите так называемую «зону рабочего треугольника». Это тот постоянный путь, который проделывается на кухне между мойкой, холодильником и плитой. На этом пути у вас не должно быть препятствий, декора или мебели. В зависимости от планировки кухни будет располагаться обеденная зона.

Необходимо определить, где будет располагаться основная мебель и техника.

Когда вы на эскизе разместили главную композицию, оставшееся место отводите под шкафчики, посудомоечную машину, другую технику или мебель.

На оставшемся месте размещается декор и второстепенные элементы.

Определение минимальной комплектации кухонного гарнитура

Как рассчитать кухонный гарнитур самостоятельно? Прежде чем заказывать кухонный гарнитур, необходимо ознакомиться с понятием базовой комплектации. Это единый комплект блоков кухонной мебели длиной в 2,4 метра.

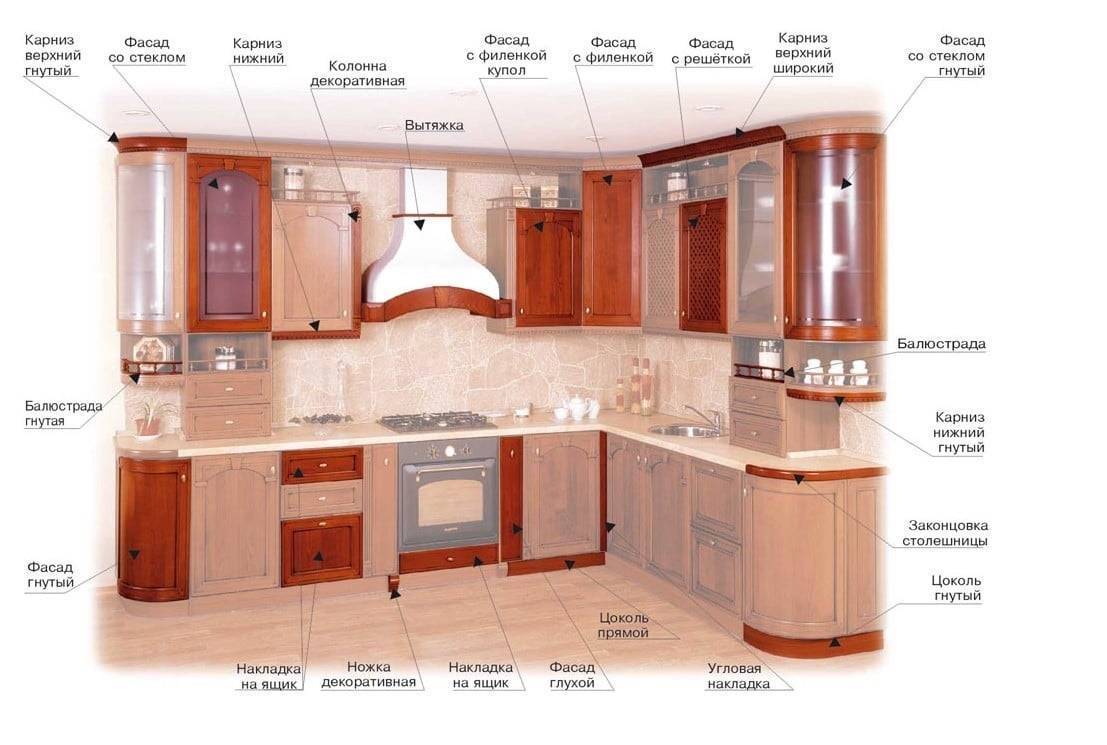

Каждый гарнитур имеет базовую комплектацию.

Здесь помещаются:

1. 3 навесных шкафа шириной 60, 45 и 45 см;
2. 4 нижних шкафа (под мойкой, под духовкой, и два шкафа шириной 60 см);
3. влагостойкая столешница;
4. цоколь;
5. водоотбойник.

В базовую комплектацию входит определенный набор элементов.

Имея такой стандарт кухонного гарнитура, его минимальную комплектацию, продавцу и покупателю удобнее разговаривать между собой на одном языке. В зависимости от площади и типа помещения вам легко рассчитать свою комплектацию и его ценовую политику.

Имея эскиз, легче будет объяснить продавцу, чего именно вы хотите.

Уголок из досок

Несложный в сборке уголок для кухни можно сделать из обычных деревянных досок.

Уголок для кухни из досок

Потребуются:

• доски 100*40 мм;
• степлер;
• ДСП;
• поролон;
• электролобзик;
• рулетка;
• шканты;
• дрель, насадка-коронка диаметром 1,5 см;
• клей строительный;
• наждачная бумага;
• ватин;
• материал для обивки;
• лак, кисть малярная;
• карандаш.

Распил деталей и изготовления каркаса

Уголок делают, руководствуясь параметрами кухни. На схеме видны все детали, поэтому подробные чертежи не потребуются.

Схема каркаса

Если схема все же нужна, можно посмотреть видео о том, как построить шаблон самостоятельно

Выбрав оптимальную глубину и длину, нарезают доски на отрезки нужных размеров.

Нужны будут:

• 3 стойки;
• 2 ножки;
• 3 поперечных элемента одинаковой длины для длинного дивана;
• 5 одинаковых поперечин для короткого;
• 4 одинаковых бруска для боковин обоих диванов (по 2 на каждую сторону);
• 2 поперечных элемента для длинного дивана.

После того как элементы, из которых состоит уголок, нарезаны, их тщательно шлифуют, используя наждачную бумагу. Начинают с крупнозернистой, затем применяют среднюю.

Намечают отверстия под шканты. Каждый элемент каркаса должен соединяться с другим с помощью 2 шкантов. Высверливают отверстия под них с помощью дрели с коронкой.

Промазывают отверстия столярным клеем, вставляют шканты, плотно подгоняют детали друг к другу, используя молоток

Важно следить, чтобы между элементами был прямой угол, нельзя допускать перекосов

Каждый внутренний угол конструкции укрепляют, прикручивая к доскам металлический уголок.

Покрытие лаком или морилкой

Деревянную основу покрывают 2 слоями лака или морилки. Если используется последняя, после высыхания каркаса его нужно заново отшлифовать, поскольку от морилки ворс на древесине поднимается, и есть риск посадить занозу.

Сборка

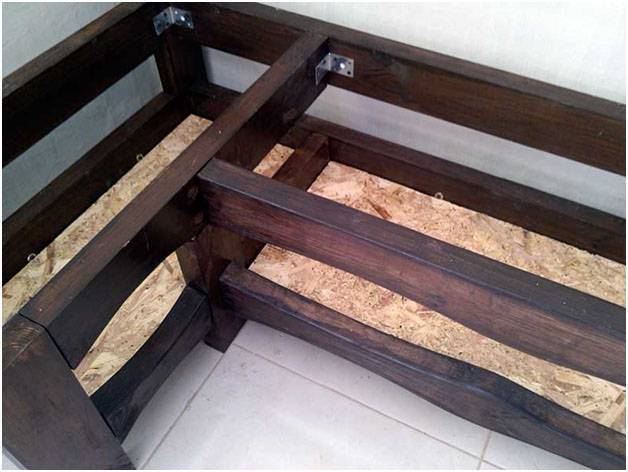

Сборка и окрашивание каркаса

На каждой нижней перекладине с внутренней стороны на одном уровне закрепляют металлический угол – он будет удерживать дно ящика.

Закрепление мебельных уголков

Из ДСП вырезают 2 заготовки для дна. Укладывают их на каркас.

Дно ящиков

Вырезают 2 лицевых планки для ящика, 2 боковых. Закрепляют их изнутри каркаса, так, чтобы нижний торец соприкасался с дном. Фиксируют на саморезы к доскам.

Выпиливают 2 крышки-сиденья. Размеры их должны быть на 2 см больше ширины и длины ящиков, чтобы в закрытом состоянии они надежно удерживались на каркасе.

Обшивка

Перед тем как полностью собрать уголок для кухни, крышки обшивают. Сначала приклеивают поролон к основе, затем оборачивают ватином, закрепляя его степлером, после чего обшивают мебельной тканью.

Обшивка тканью

Заключительный этап – установка сиденья. Обе заготовки крепят к задней перекладине каркаса на петли.

Угловой диванчик для кухни из обычных досок готов.

Какой делать

Сделать кухонный уголок возможно в разных видах исполнения. Главные требования к кухонному уголку – компактность, удобство (эргономичность) и гигиеничность в условиях кухни. Нам еще нужно добиться максимальной экономии денежных средств, материалов и труда, работая общедоступным инструментом. Исходя из этого, выберем, какой из них можно сделать проще и лучше.

Основные виды кухонных уголков показаны на фото. Поз. 1 – эркерный уголок, круглый или граненый. Каждому седоку на уровне колен отводится оптимальная ширина сиденья ок. 400-450 мм. Эркерный уголок исключительно удобен и уютен, но, увы, сложен, дорог и требует для себя обширной кухни.

Виды кухонных уголков

В кухню современной квартиры повыше среднего класса поместится полуэркерный уголок: боковые секции прямые, а ширина угловой на уровне колен 200-300 мм, поз. 2. Человеку средней комплекции сидеть в углу полуэркерного уголка почти так же удобно, как в эркерном. В кухне обычных габаритов чаще всего вместо полуэркерных ставят уголки со скошенным углом; в них на колени седока приходится 150-200 мм, поз. 3. Особо уже не повертишься, но, спокойно сидя, мыслей, куда коленки девать, не возникает.

Кухонный уголок со спальным местом

Любители в малогабаритную кухню чаще всего делают уголки прямые, поз. 4, с клином спинки в углу, поз. 5, и со скошенной спинкой, поз. 5. Их удобство, технологическая сложность и стоимость в этом ряду нарастают, но у прямых кухонных уголков есть общее положительное свойство: если вместо пары табуретов с длинной стороны кухонного стола скамья высоты такой, как и сиденья уголка, то, отодвинув стол и придвинув скамью, можно получить спальное место шириной 600-850 мм. Очень дорогие и снабженные сложными механизмами фирменные кухонные уголки со спальным местом ничуть не удобнее, см. рис. слева. Свойством трансформации в спальное место без дополнительных приспособлений обладает и уголок со скошенным углом, если углы сиденья комплектной лавки соотв. образом скошены.

Уголки со скошенным углом и спинкой часто дополняют столиком и/или баром в углу, поз. 7-9. Первые два не вариант: доставать что-либо из-за спины неудобно, а столкнуть или опрокинуть ненароком легко. Если уж хозяева твердо подвержены предрассудкам и сажать в угол никого не хотят, то лучше в углу оборудовать мини-сервант с ларем и баром, как на поз. 9.

На поз. 6, 7 и 8 показаны уголки с т. наз. висячим углом, т.е. не имеющим отдельной опоры. Кухонные уголки с висячими углами, выполненные из ЛДСП, ничуть не менее прочны и долговечны, чем с опорными, но в производстве дешевле и технологичнее. Однако они не могут быть модульными (см. ниже), т.к. изначально выполняются только правыми или левыми. Для потребителя же дешевизна их кажущаяся, т.к. уголок с висячим углом не может транспортироваться собранным и требует сборки на месте.

Модульные уголки

Кухонные уголки из не соединенных между собой предметов мебели (модульные, см. рис.) хороши в производстве и продаже: нет нужды делать правые и левые исполнения. Ценят их и любители часто переставлять мебель; модульные кухонные уголки неплохо смотрятся в квартирах-студиях лаконичных стилей, таких как лофт, хайтек, минимализм. Но функционал с эргономикой у модульных кухонных уголков, попросту говоря, никакие – ничего в них не положишь, и сидеть в углу неудобно.

Модульные кухонные уголки

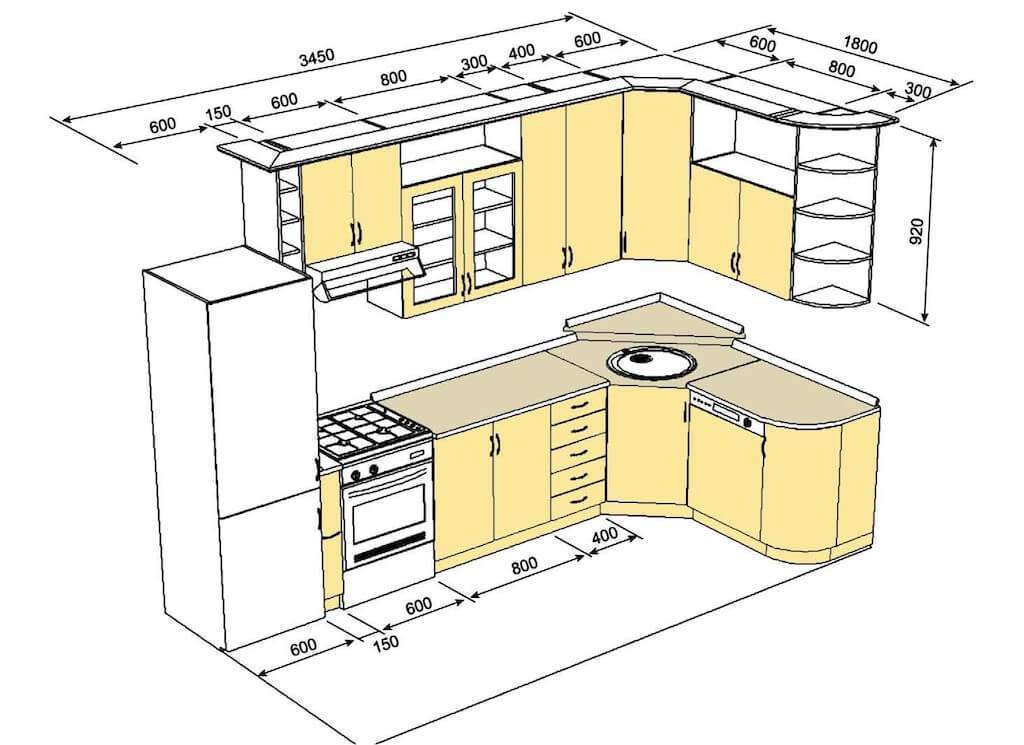

Создание чертежа угловой кухни

• техника или гарнитур, в который она будет встраиваться;
• кухонная мебель со стандартными размерами;
• нестандартные элементы.

Все части чертежа переносятся на лист после детальных замеров и расчетов. На бумаге прописываются все цифровые обозначения, делать это нужно без ошибок. Первая точка чертежа — угловой шкаф, он может быть простым или трапециевидным.

Его нередко используют для монтажа мойки, по сторонам сразу ставят стиральную и посудомоечную машину или духовой шкаф. Готовые чертежи с деталировкой значительно упростят работу, достаточно внести индивидуальные корректировки.

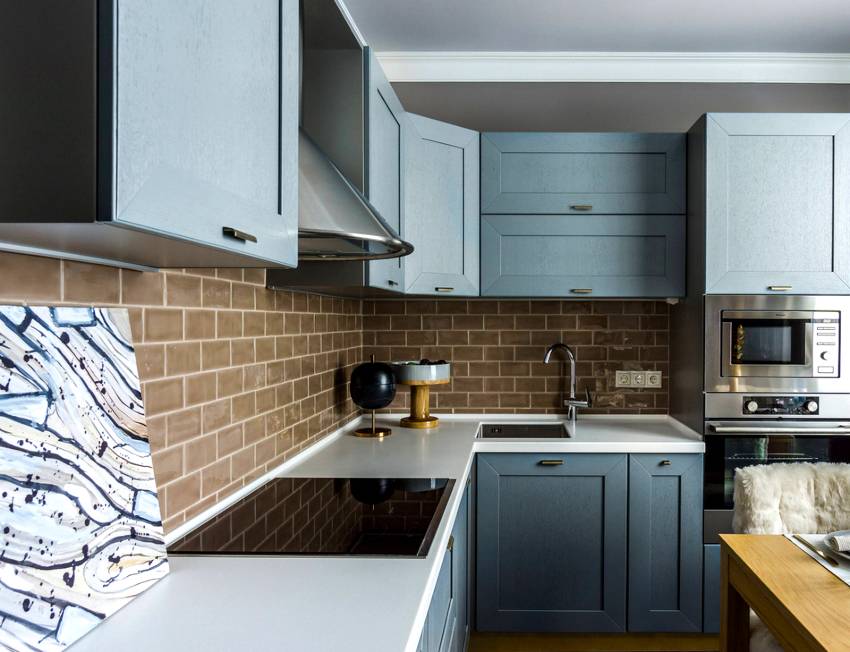

Главные особенности угловых кухонь: фото дизайнов

Расположенная углом кухня называется Г-образной. За рубежом такая планировка кухни называется L-образной и считается самым популярным вариантом организации пространства. При совмещении двух перпендикулярных поверхностей образуется угол, который заполняется тумбами или шкафчиками. Особенно актуально использовать варианты угловых кухонь в помещениях, площадь которых меньше 10-12 м². Именно в этом случае гарнитур позволяет задействовать все нефункциональные зоны и максимально комфортно организовать кухонный интерьер.

Главный плюс угловой кухни – это правильная организация рабочего треугольника

Вариант Г-образной кухни не только хорошо вписывается в кухню, но и дает возможность четко разграничить комнату на несколько функциональных зон. В условиях просторной комнаты в загородном доме с помощью такого решения можно расширить набор бытовой техники. Такой вариант планировки позволяет создать максимально комфортный и правильный рабочий треугольник, в который входят мойка, холодильник и варочная поверхность. Именно рациональное расположение этих зон гарантирует минимальное количество передвижений по кухне в процессе готовки.

Обустройство маленького помещения

Огромная проблема современности – миниатюрные комнаты – заставляет дизайнеров постоянно разрабатывать всё более новые виды планировки кухни. В план-проектах учитывается каждый фактор, даже тот, который кажется весьма несущественным на первый взгляд.

Особенности распределения мебели и других аксессуаров от ведущих специалистов:

Не использовать П-образную позицию, отдавая предпочтение традиционной линейной форме. Также можно применять неординарные варианты такие, как Т-образный план. Одну из частей мебельного комплекта, в таком случае, можно использовать в качестве столовой зоны, а вторую – в виде рабочей панели

Свободное пространство под столешницей можно использовать для организации полноценной зоны хранения.

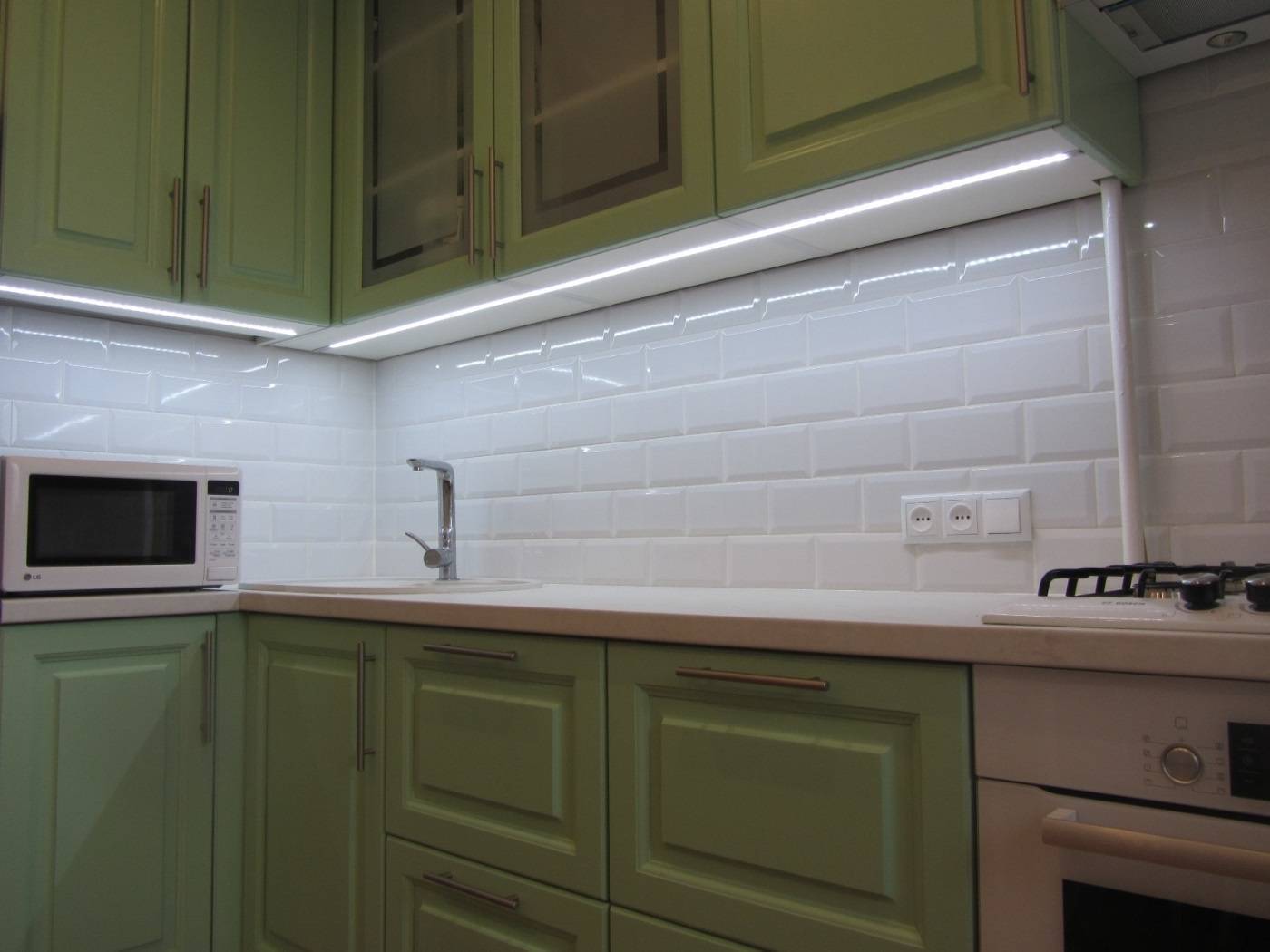

Огромное внимание следует уделять качественному освещению. Небольшие по площади комнаты требуют должного поступления света

Поэтому, в случае недостатка оконных проёмов необходимо организовать должное количество искусственных светильников, равномерно рассеивающих свет по периметру кухни.

Играет не последнюю роль цвет самой мебели. Давно известен визуальный эффект, который могут создавать те или иные оттенки. Для маленькой кухни стоит выбирать максимально светлые тона, приближенные к натуральным окрасам.

Правильные замеры

От точности замеров зависит качество гарнитура и его расположение на кухне. Для правильного выполнения работы нужно измерить периметр помещения:

• по плинтусам;
• на уровне рабочей части в районе 75–95 см от пола;
• по росту хозяев.

Дополнительно проверяется высота кухни. Показания снимаются в разных местах, поскольку пол или потолок могут быть кривыми, что скажется на гарнитуре. Любые расстояния до коммуникаций, розеток и проемов нужно замерять из одного угла.

Создавая чертеж самостоятельно или корректируя готовые решения, потребуется остановить внимание на зазоре вдоль стены. Он необходим, чтобы обеспечить запас места около 5 см при монтаже мебели и исключить серьезные переделки

При наличии кривых стен дополнительный зазор поможет двигать шкафчики, выставляя все по уровню, а остаток закроется мебельным плинтусом. Всю технику рекомендуется устанавливать с расстоянием минимум 40 см друг от друга.

Самостоятельное создание чертежа для угловой или другой кухни обладает массой достоинств, основной плюс — экономия денег на проекте. Потратив немного времени на изучение теории и сил на составление плана, вы сможете сделать красивую кухню с максимально функциональным расположением гарнитура.

Современные программы помогают сделать эскиз и чертеж онлайн. Среди самых популярных программ для проектирования кухонного гарнитура выделяют:

• PRO-100 — удобно и легко работать, интерфейс интуитивно понятен;
• KitchenDraw;
• К3-Мебель;
• Базис-Конструктор-Мебельщик;
• Woody.

Описанные редакторы помогают сократить время проектирования и рисования линий гарнитура. Главные достоинства эскизов, сделанных в специализированных программах — получение кухни в 3D-визуализации. Пользователь может выбрать цветовую гамму, поиграть с расстановкой шкафчиков. Для выполнения работы нужно просто знать точные размеры и особенности конкретной кухни.

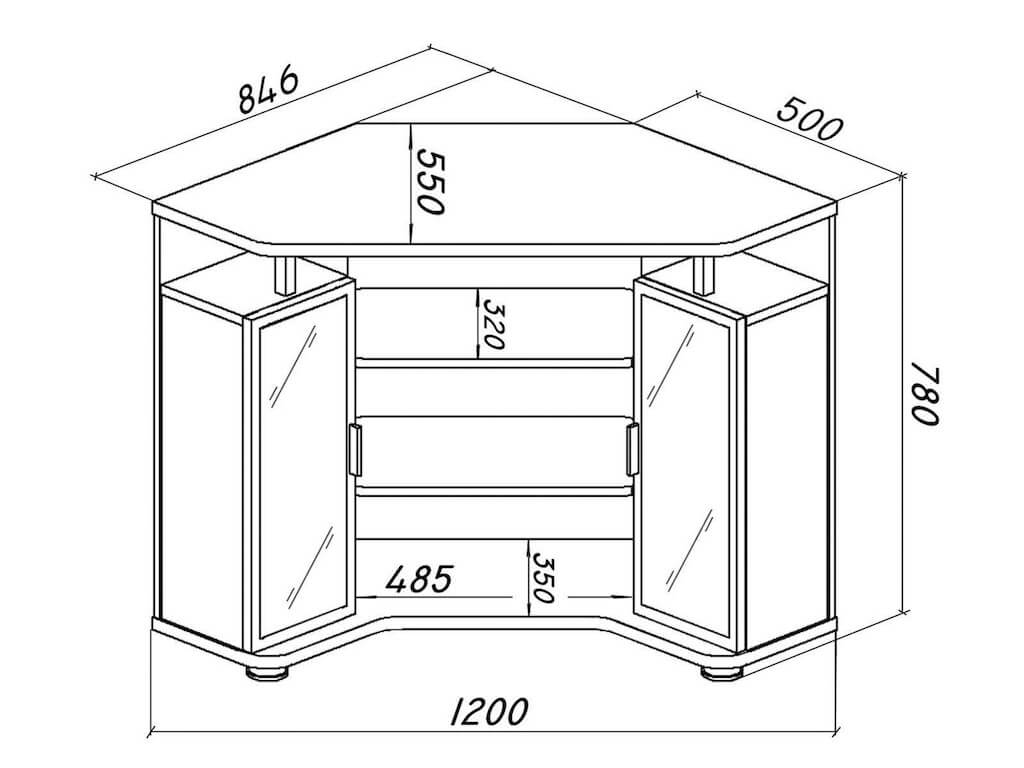

Проект угловой кухни с прямым углом

Проект угловой кухни с прямым углом

В качестве навесного углового шкафа можно использовать как изделие с прямой дверью, так и шкаф с вогнутым фасадом, Г-образной дверью или (редко) приставной шкаф.

Если площадь кухни позволяет, то мойку лучше не располагать рядом со стыком фрагментов столешницы, а духовку (как на образце) можно встроить в шкаф-колонку или пенал. При таком расположении духового шкафа хозяйке не приходится часто наклоняться во время приготовления пищи.

Столешница при таком расположении напольных изделий, тоже может иметь завал и состоять минимум из двух фрагментов.

В заключение, парочка полезных советов:

• не стоит заканчивать гарнитур прямыми шкафами, их торцы выполнены обычно из ДСП, отличаются по цвету от фасадов и выглядят не очень красиво;
• холодильник лучше ставить не на входе в кухню, а в конце гарнитура, иначе создаётся ощущение тесноты;
• если площадь кухни большая, а посуды не очень много, не стоит перегружать кухню навесными шкафами, лучше оформить стены рейлинговыми системами или открытыми полками;
• барные стойки хороши только на большой кухне, если всё же хочется на маленькой кухне установить подобный элемент, лучше использовать отрезок трубы с одной или двумя корзинами на короткой стене гарнитура.

https://youtube.com/watch?v=Mb7ZWjyUOfQ

Наполнение шкафа под раковиной

В месте размещения моечного узла располагаются все необходимые для его функционирования коммуникации. Из-за этого подобная мебель, как правило, не имеет глухой задней стенки, как например шкаф в прихожей. В обычных прямоугольных конструкциях достаточно пространства для организации удобного подключения горячей и холодной воды, а также канализационного слива

Если же планируется установка фильтрующих систем, измельчителя и проточного водонагревателя, лучше обратить внимание на более просторные трапециевидные модели

Фильтры и нагреватель, как правило, крепят на стенах, и в трапециевидных конструкциях их можно установить в тот самый дальних уголок, к которому нет удобного доступа. Такой доступ нужен достаточно редко и обычно специалистам, привыкшим работать в стесненных условиях.

Помимо размещения коммуникаций и моечных аксессуаров подстолье можно использовать для хранения кухонных принадлежностей. Грамотно организовать пространство в основании помогут выдвижные решетчатые корзины и вращающиеся сетки (карусельные системы). Если планируется ставить под умывальник встроенный контейнер для бытовых отходов или простое мусорное ведро, лучше заранее знать его величину и приблизительное расположение других элементов наполнения.

Преимущества оптимальной планировки

Произведенная предварительно планировка и дизайн кухни позволяет владельцам квартиры получить очевидные плюсы:

1. Стильный интерьер.
2. Удобная рабочая зона.
3. Комфортная кухня, совмещенная со столовой зоной.
4. С правильной планировкой кухни в квартире освобождается значительная площадь, которую можно использовать для размещения других аксессуаров.
5. Подготовленный заранее план расположения мебели и других деталей интерьера позволяет проводить ремонтные работы строго по схеме.

К практическим плюсам относится и тот факт, что с различными вариантами планировки кухни и столовой зоны всегда можно ознакомиться в журналах дизайна и интерьера.

Типы планировки

Число и размеры кухонных шкафов также зависит от вида планировки.

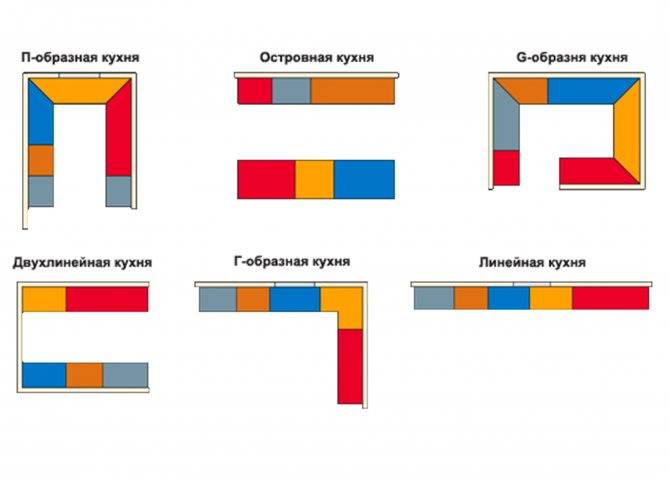

Основные типы планировки кухни

1. Угловая планировка. Применяется в кухнях любых размеров, но идеально подходит для маленьких помещений. В угловом варианте мебель и бытовую технику расставляют вдоль смежных стен.
2. Линейная планировка. Самый распространенный вид планировки, когда вся рабочая зона обустраивается на одной стене. Не рекомендуется для оформления вытянутой кухни, поскольку визуально придает пространству коридорный вид.
3. П-образная планировка. В ней мебель размещают по трем стенам, включая в мебельный гарнитур и оконный проем. Хорошо смотрится в просторных, не отягощенных узким проходом, кухнях.
4. «Полуостров». Такой вид планировки приемлем для кухонь, оборудованных барной стойкой. В нем нет центрального элемента, а примыкающая к стене барная стойка или разделочный стол разделяют помещение на две зоны.
5. «Остров». При таком решении в центр кухни выносится плита или мойка, дополненные столешницей для кухонной утвари. Встречается редко, поскольку требует простора и высоких потолков, чтобы спрятать коммуникации.

Определившись с видом планировки, приступаем к обмеру территории, на которой и будет установлен гарнитур.

Этап 1. Проектировка

При каких-то масштабных работах порою сложно понять, за что хвататься и с чего начинать. А начинать надо с проявления своей фантазии по максимуму, которую необходимо задействовать в процессе проектирования.

Работа над концепцией

Для начала определитесь с внешним видом будущей кухни. Четко представьте, какой хотите ее видеть, где поставите шкафчик того или иного типа, плиту, какие материалы задействовать.

Не в каждом затаился спящий Дали, но это не проблема

Далее потребуется набросать эскиз гарнитура. Особых художественных навыков для этого не потребуется, вы можете (более того, я настоятельно рекомендую) использовать специальные программы для 3D моделирования. Достаточно проста и удобна «PRO 100».

Программы по 3D моделированию помогут четко представить будущий вид

Перед созданием эскиза тщательно замерьте каждый сантиметр помещения и проводите моделирование согласно полученным данным.

Что следует учесть

Цветная трехмерная схема угловой кухни должна вмещать в себя все необходимые элементы.

Так что вам необходимо не забыть о:

• угловой мойке и тумбе под нее;
• минимум о двух тумбах справа и слева от раковины. Они могут служить как шкафчиками для хранения кухонной утвари, так и стать нишей под стиральную машину, духовой шкаф или посудомойку;
• верхних секциях (минимум 2 единицы);
• месте под стационарную технику (холодильник, к примеру).

Не забудьте указать в проекте все детали

Независимо от размера кухни, помните, что согласно требованиям эргономики пространства, длина столешницы не должна быть менее 50 см. Угловой модуль под мойку лучше всего делать трапециевидным (пятигранным) с углом в 45 градусов.

Во избежание конфузов в дальнейшем не забудьте про обозначение на эскизе мест для установки вытяжки и газовой трубы.

Проводим замеры

Ни один чертеж не буде точным без правильно проведенных замеров.

Чтобы создать полноценный макет и подобрать размеры шкафов, необходимо измерить:

Для большей точности лучше провести замеры несколько раз

• длину стен, вдоль которых будет располагаться гарнитур;
• высоту стен;
• расстояние от окна до стены;
• расстояние от двери до стены.

Далее стоит просчитать величину шкафчиков.

Стандартные размеры составляют:

• 85 см – для высоты;
• 45-50 см – в глубину;
• 30-80 см – для ширины.

Если чертеж угловой кухни с размерами и деталировкой для вас непосильная задача, есть элегантное и простое решение. Скачайте готовый план в интернете, подобрав вариант, подходящий под размеры вашей кухни. Ниже вы найдете несколько популярных схем.

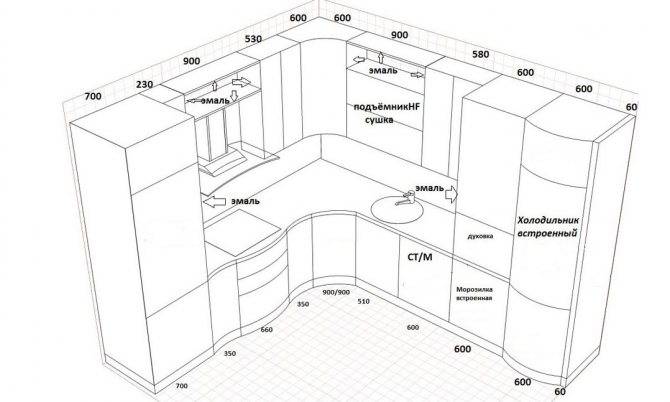

Одна из самых популярных схем кухни

Еще один востребованный вариант угловой планировки

Схема для небольших помещений

Не знаете, как проектируется кухня своими руками – чертежи + размеры вам в помощь

Карта раскроя

Когда максимально подробный чертеж готов, стоит позаботиться о составлении карты раскроя материала. Это документация, которая отражает количество, вид и размер элементов, необходимых для распила листа ДСП.

Один из примеров карты раскроя для гарнитура

Карту раскроя можно сделать самостоятельно, либо с помощью программы.

В ней вам нужно будет определить размеры каждого шкафчика, состоящего из:

• верха и низа;
• двух боковых стенок;
• задней стенки из легкого, но прочного листа ДСП;
• кромки;
• полок;
• фасада.

Также не стоит забывать о столешнице и кухонном фартуке.
