Основные правила при возведении камина
Чтобы камин долго служил и радовал своим теплом, необходимо строго следовать основным правилам при его возведении:
- Кирпичный камин возводится на отдельном фундаменте.
- Для кладки топки необходимо использовать исключительно шамотный (жаростойкий) кирпич, который не должен быть перевязан с основным.
- В местах установки дверцы и зольника, необходимо прокладывать асбестовый шнур и оставлять зазор на расширение металла.
- Изнутри топочную камеру штукатурить не следует.
- Задняя стенка топливной камеры должна располагаться под небольшим наклоном.
Не стоит забывать и о противопожарной безопасности, ведь любая конструкция, работающая на твердом топливе представляет дополнительный риск.
Камин в доме
Основным моментом противопожарной безопасности в обустройстве камина в загородном доме или на даче является установка разделок на пути прохождения дыма.
Если стена примыкает к камину, то между ней и отопительным агрегатом необходимо проложить жаростойкий материал (базальтовое волокно, асбест, войлок и т.д.). Толщина такого перекрытия должна быть не менее 20-25 мм.
Если камин устанавливается на деревянном полу, то по периметру необходимо проложить металлический лист или выполнить на покрытие из керамической плитки с отступом на 30-35 мм с каждой стороны.
В радиусе 150 мм от дымовой трубы, где она проходит через потолок, необходимо организовать надежную теплоизоляцию из двойного слой войлока с глиняной пропиткой или асбестового волокна.
Слой войлока между трубой и кровлей
Дымоход должен работать автономно только с одним камином.
Существуют также определенный правила пожарной безопасности и при эксплуатации камина:
- Не доводите камин до максимальной температуры.
- Проводите систематическую чистку камина от золы и сажи.
- Безопасное расстояние между камином и ближайшими легко воспламеняющимися предметами должно быть не менее 70 см.
- Используйте только подходящее топливо для дачного камина.
Виды камина: конфигурация и место расположения
Начиная проект обустройства камина в доме, в первую очередь необходимо продумать место его размещения.
Существует несколько вариантов размещения этого отопительного агрегата:
Центральное расположение. Размещая камин посреди комнаты, вы безусловно, делаете на нем главный акцент. Выглядит это стильно и позволяет придать интерьеру особый шарм загородного уюта. Такое расположение также позволяет эффективно прогреть помещение, так как теплый воздух будет свободно циркулировать по всей комнате.
Но есть и недостаток в такой дислокации: камин будет занимать большую часть площади и мешать движения. Поэтому если вы стеснены в квадратных метрах, то от этого варианта лучше отказаться.
Пристенный камин. Один из самых распространенных вариантов, который обладает массой достоинств: экономия площади комнаты, эффективный обогрев, возможность создания обособленной зоны отдыха и т.д.
Недостатком можно назвать только тот фактор, что вам придется, как следует позаботиться о пожаробезопасности и проложить дополнительный слой утеплителя между камином и стеной.
Угловой камин. Такой вариант подойдет даже для самого маленького помещения, так как занимает совсем небольшую площадь. Кроме того, угловая конструкция выглядит особенно стильно. Еще одним преимуществом такого расположения является простая схема порядовки, с которой справится даже новичок в печном деле.
Если для возведения отдельно стоящего камина нужно иметь определенный опыт, знания и мастерство, так как все стены оказываются на виде, то угловая конструкция позволит скрыть все огрехи. Главное – это выполнить хорошо фронтальную часть, все остальные стороны можно будет скрыть от глаз отделочными материалами.
-
Учесть нужно также следующие факторы:
Стена напротив входа в комнату является не самым удачным решением, так как холодный воздух, задуваемый внутрь, будет препятствовать естественной циркуляции теплого воздуха.
- Лучше выбрать место, где камин чуть смещен в сторону от входа. Избегайте сквозняка на пути камина.
Устройство каминной топки
Начиная подготовку к трудоемкой работе, многие уделяют больше внимания внешнему виду конструкции, не обращая должного внимания одному из самых главных элементов – топке. Для многих она представляется как металлический ящик или кирпичная ниша, предназначенная только для закладки дров. Но кажущая простота способна лишь ввести в заблуждение.
Конструкционно топка состоит из следующих элементов:
- Основание
- Стенки
- Дымосборник
- Колосниковая решетка
- Дверца
- Шиберная заслонка
- Зольник
Основание топки принято делать каменным или кирпичным, но у металлических моделей оно, как правило, чугунное. В отличии от стального, данные материалы не деформируются под действием тяжести и высокой температуры.
Стенки могут выполняться из стали, чугуна, шамотного кирпича или отсутствовать вовсе (например, у открытых моделей). Каждый из материалов обладает своими «за и против», принимать решение необходимо исходя из предпочтений или после совета специалиста.
В кирпичной топке заднюю стенку необходимо наклонить, боковые – расширить. Иногда придают более сложную скругленную форму поверхностям, чтобы увеличить теплоотдачу.
Многие аспекты кладки мы уже описывали в статье о том как сложить печь из кирпича. переходите и узнайте подробнее
Предназначен для удаления угарных газов и дымов наружу. Он может являться отдельным элементом или быть непосредственной частью топки. Материал у него аналогичный с ней. При этом, свод необходимо располагать выше топочного окна.
Через нее зала попадает в зольник, к углю или дровам поступает кислород для горения. В каминах на газовом или жидком топливе решетка отделяет топку и горелку. Она делается из огнеупорной керамики или чугуна и должна выдерживать температуры, достигающие 1000 градусов.
Дверца может быть одного из двух типов: открытая или закрытая. Наибольшее предпочтение отдают стеклянным моделям, позволяющим визуально наблюдать за процессом горения.
Шиберная заслонка перекрывает дымоход. Уменьшая тягу, дрова медленно тлеют внутри топки, продолжая выделять тепло.
Зольник предназначен для сбора продуктов горения и в традиционных моделях выполняет роль поддувала. Иногда его делают в виде выдвижного ящика, который свободно достается и стряхивается. Отверстие под поддувало должно оснащаться заслонкой для регулирования тяги.
Кладка камина + инструкция и видео
Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

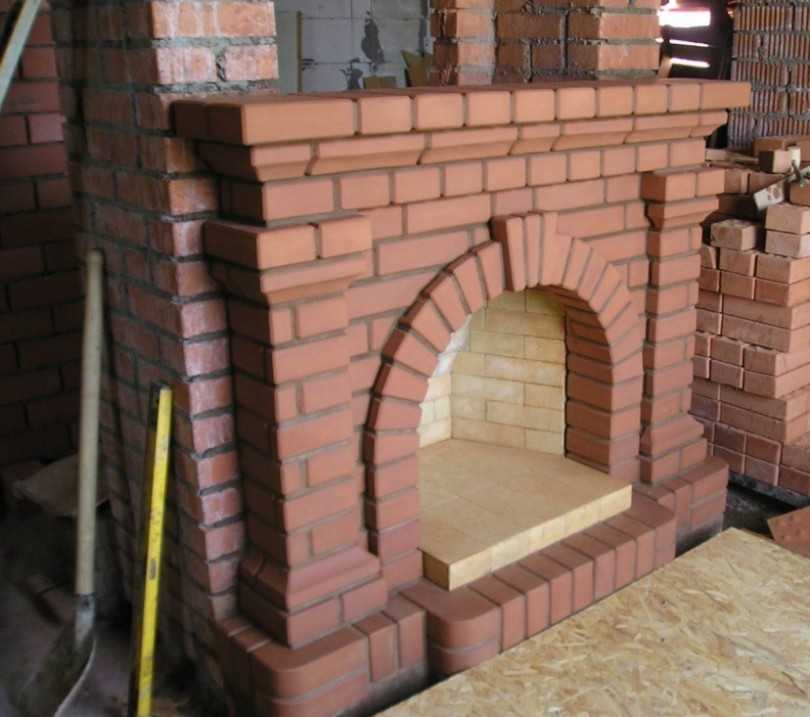

Кладка кирпичного камина — фото
До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.
Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.
- Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.
Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.
Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.
Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.
Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.
- выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.
Принцип работы
Любая печь имеет три главные составляющие: топка, труба, дымоход. Главной частью является топка. Там и происходит сгорание дров. В нижней части есть отверстие. Через него в топку поступает воздух, которые необходим для горения. Это отверстие закрыто специальной решеткой, так дрова не выпадают. Внутрь топки попадает воздух, а из топки в отверстие падает зола и прочие продукты сгорания.
Есть специальная дверка, которая позволяет вкладывать дрова в топку. А сам топливник закрыт со всех сторон. Как раз над топкой находится варочная поверхность. Она нагревается с помощью огня и позволяет готовить пищу. Печи с духовкой работают также.
Под топкой расположена камера зольника. Она также имеет дверцу, чтобы была возможность очистить камеру. А еще дверь способна регулировать количество воздуха, который попадает в топку. В своде топки есть еще одно отверстие – хайло. Именно через него выходит горячий воздух, который нагревает печь.
Трубы предназначены для вывода продуктов сгорания из печи. Есть два вида:
- Насадные. Установлены на печи.
- Коренные. Могут иметь свой фундамент или располагаться внутри стены.
Самая главная черта, которая отличает печь от камина – во втором варианте вы можете свободно наблюдать за огнем. Для того, чтоб тепло не улетучивалось в трубу, устанавливают тепловой щиток. В совмещенной версии печь-камин имеет все преимущества печки и позволяет наблюдать за пламенем.
Зонирование
Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь.
Есть несколько простых правил, которых советуют придерживаться мастера:
- Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
- Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
- Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.
Дизайн
Внешний вид кирпичной печи-камина зависит не только от функциональной конструкции, но и от интерьерных предпочтений хозяина дачного дома. Их дизайн ничем не ограничен, такие печи могут быть выполнены в любом стиле.
Конфигурация печи подчиняется стилю комнаты, в которой она установлена. Камин в английском стиле более характерен для классических решений, а Д-образный больше подчеркнет кантри стиль. Для стиля модерн наиболее подходящими являются прямоугольные и полукруглые варианты.
Наиболее экономичный вариант отделки — это изначально ровная кладка. Она красиво смотрится, даже если оставить как есть.
Другой вариант, требующий маленьких затрат – осуществить обработку швов. Так же можно покрыть камин специальным лаком, препятствующим загрязнению.
Третий вариант – оштукатурить и покрасить кирпичную кладку. Плюсом такого декора является возможность обновить краску, минусом – хрупкость штукатурки. При этом варианте лучше отделать выступающие элементы камнем или плиткой.
Облицовка камина невозможна обычной плиткой. Для этого применяют специальный жаропрочный материал. Кроме красоты такая плитка добавляет печи теплоемкости. Кроме этого для облицовки используется керамогранит, который часто комбинируют с другими материалами.
Декоративный кирпич широко применяется при декорировании печей и каминов. У этого материала достаточно большое разнообразие форм и размеров, чтобы сделать оригинальным любой интерьер.
Для декора часто применяются деревянные детали, но так как дерево легковоспламеняемый материал, отделка им осуществляется только в комбинации с другими видами отделки.
Основные моменты монтажа
Можно найти различные проекты каминов из кирпича: от небольших и скромных до богато украшенных. Но если до этого не приходилось работать с кирпичной кладкой, стоит выбрать самый простой, но надежный вариант.
Используя чертежи, стоит начать с первых рядов. Нельзя забывать, что для камина используется два типа кирпича: красный и шамотный. Первый подходит для большинства внешних работ и частично внутренних, а второй — для внутренней части, которая будет контактировать с открытым огнем. Если будет использоваться топка, то необходимость в двух видах кирпичей отпадает. После закладки нескольких рядов необходимо расположить топку. Чугунные топки для каминов не занимают много места, но имеют свои особенности конструкции, поэтому их нужно разместить еще в начале работ. Опять-таки необходимо чаще смотреть на чертежи. Более точное размещение всех элементов необходимо смотреть именно там. Чугунные топки для каминов не являются самыми незаменимыми частями конструкции. Можно найти чертежи, где используется несколько иная технология, без дорогостоящих изделий.
Угловой камин из кирпича — комфорт и уют в современном доме.
Стильный газовый камин из кирпича с имитацией огня. Интересны также элементы из дерева, которые можно использовать, как полочки.
Громоздкий камин, оформленный с помощью деревянного сруба, гармонично вписывается в гостевую комнату в стиле кантри.
Если без топки обойтись можно, то без дымохода никак. Дымоход для камина устанавливается в самую последнюю очередь. Весь процесс выполняется исключительно по инструкциям и чертежам.
Существуют вещи в интерьере, которые, помимо красоты, приносят пользу. Камин из кирпича является одной из немногих подобных вещей.
Камин из кирпича в доме на юге Голландии в преддверии Рождества.
Большой кирпичный камин для любителей долгих семейных посиделок.
Чтобы создать нечто великолепное по чертежу лично, нужно провести множество часов за работой. Естественно, первый раз не получится создать шедевр. Но если есть знакомые, которые имеют опыт кладки кирпича, то дело пойдет намного быстрее и результат будет лучше. В крайнем случае можно нанять мастера, который выполнит всю работу в течение нескольких дней. Результат будет зависеть только от вашего выбора.
Инструкция по кладке камина с чугунной топкой и металлическим дымоходом
Преимуществом монтажа дымоходной трубы из стали ( в нашем случае из сэндвич труб), является то, что вывести его можно через стену. Это значительно расширяет ваши возможности по размещению камина в доме.
Для строительства такого камина вам понадобятся те же инструменты, что и в предыдущей инструкции, а из материалов необходимо подготовить:
- Чугунную топку со стеклом.
- Комплект сэндвич труб.
- Силиконовый герметик.
- Хомуты, тройник.
- Колено на 45 или 90( в зависимости от расположения дымоходной конструкции).
- Кронштейн для опоры дымоходной трубы.
- Минеральная вата (для изоляции прохождения трубы через перекрытия).
- Защитный зонт на трубу (от осадков и мусора).
Обустройство отдельного фундамента производится стандартно с заглублением грунта, возведением опалубки и цементирования.
Изоляция стен от камина. Вплотную монтировать к стене камин нельзя. Поэтому между деревянной стеной, у которой будет стоять камин необходимо выложить суперизолом. Если пространство позволяет, можно возвести дополнительную тонкую стену из силикатного кирпича. Учтите, что стена в этом случае должна возводиться на том же фундаменте, что и камин. Учтите это при проектировании. Размер стены должен превышать размер камина на 50-70 см с каждой стороны.
Кладка основания (2 ряда укладываются сплошным кирпичом).
Возведение постамента – 4 ряда выкладываем красным кирпичом в виде буквы П. Если вы выбрали широкую топку, то ширина постамента должна быть также увеличена. Используйте цементо-глиняный раствор при кладке кирпича. Постамент позволит увеличить теплоотдачу камина, ведь холодный воздух будет забираться снизу и, проходя через топку, подниматься вверх.
Установка зольника.
На 4 ряду кирпича делаем пазы, используя напильник, и вставляем в них металлические уголки ребрами вверх.
Кладем 5-й ряд кирпича, который будет идти основанием под топку. Наносим на него слой огнеупорной мастики.
Устанавливаем чугунную топку.
Для этой работы вам понадобится помощник из-за большого веса конструкции. Необходимо аккуратно опустить топливную камеру снизу вверх, при этом с отступом от задней части стены на 5 см. Пока мастика или огнеупорный клей не застыл, проверьте строительным уровнем степень наклона по горизонтали. На этом этапе еще можно исправить погрешности.
Монтаж дымоходной трубы из сэндвич-труб.
Обкладка топки кирпичом
После того как топка подключена к дымоотводящей трубе, необходимо обложить ее кирпичом, используя термостойкий клей или цементный раствор.
При обкладке топки, очень важно учесть тепловой зазор в 5 мм между чугунной стеной и внешним кожухом. Порядовка в этом случае не важна, так как, по сути, вы возводите кирпичный короб по размерам готовой топки
На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу.
Облицовка дымоходной трубы гипсокартоном. Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон.
Изнутри его необходимо утеплить теплоизоляционными матами из негорючего материала. При этом следует фольгированной стороной их крепить к топке и дымоходу.
Внешнюю часть обшиваем гипсокартоном.
Облицовочные работы. Красиво отделать камин можно любым облицовочным материалом: клинкерным кирпичом, декоративным камнем, штукатуркой и т.д. После того, как выполнены облицовочные работы, можно выполнять напольное покрытие. Учитывайте, что паркет или ламинат нельзя вплотную стелить к камину. Расстояние должно составлять не менее 80 см.
Сушка камина и протопка.
Когда все работы окончены, украсить камин можно стильной дровницей, выполненным своими руками.
Вряд ли кто поспорит, что на мерцающий огонь в камине можно смотреть бесконечно долго.
Камин с топкой
А если все четко выполнить по нашей инструкции, то такой камин будет радовать не только созданием особой ауры домашнего уюта, но и подарит тепло, обогревая дом.
Чтобы вам легче было разобраться со строительством камина своими руками, предлагаем ознакомиться с подробной видео инструкцией.

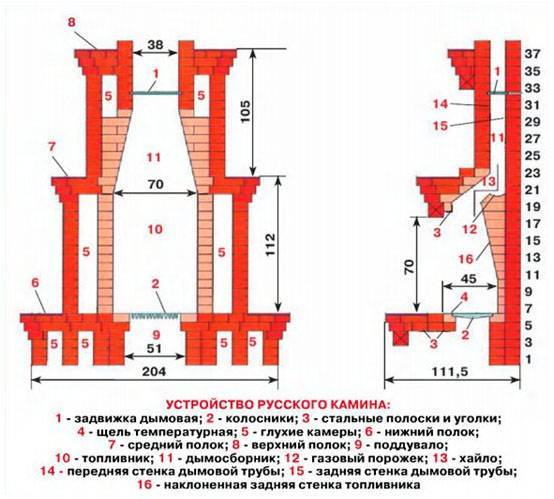

Схема, порядовка и чертеж камина из кирпича
Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.
Если говорить о порядовке, необходимо определиться с типом и расположением камина:
- Угловой камин с круглой аркой
- Угловой камин с прямоугольной аркой
- Камин с подиумом около стены
- Классическая печь-камин
Печь-камин
Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:
- Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла
- Под ней обустраивают зольник для сбора и удаления продуктов горения
- Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

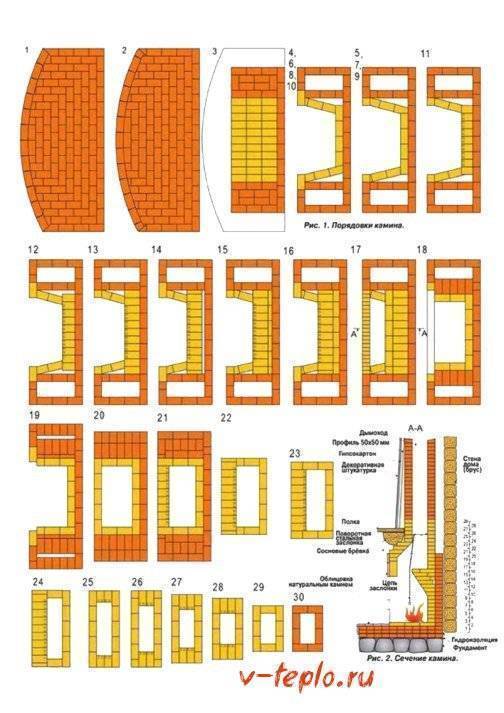

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):
- Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал
Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник
В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод
Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие
Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса
Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего
Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку
Возможно вас так же заинтересует инструкция о том как сделать печь барбекю
Другие варианты порядовок
Пошаговое видео руководство по кладке:
Порядовка углового камина с полукруглой аркой:
Порядовка камина аркой в виде прямоугольника:
Камины с подиумом:
Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.
Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.
Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.
Видео инструкция
Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.
Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.
Положительные стороны
Иллюстраторы чаще обращаются к сюжетам с пристенными каминами, которые соприкасаются с одной стеной в комнате. На деле же гораздо выгоднее установить угловой камин, поскольку он является более эргономичным и вписывается в интерьер любого помещения.
Итак, среди преимуществ углового камина отмечают следующее:
- Служит надежным источником тепла. По отопительным свойствам превосходит печи и обогреватели.
- Занимает меньшую площадь, хотя по внешним данным не уступает пристенному и выглядит так же массивно и основательно.
- Подходит для установки как в жилом доме, так и на даче.
- За один час работы угловой камин способен обогреть помещение объемом до 120 куб. м от 0 до 20 °С.
- Не только украшает интерьер и обогревает комнату, но и подходит для приготовления пищи.
- Такой вид камина считается более безопасным, чем прямой пристенный, так как за пламенем внутри агрегата можно наблюдать с любой точки комнаты, да и площадь передней стенки у него меньше.
