Экран на батарею отопления: защитный и декоративный элемент в помещении

Экран своими руками

Впрочем, экран для батареи можно сделать и самостоятельно. Лучше всего для этих целей подойдут такие материалы как дерево, ДСП или фанера. Эти материалы целесообразно окрасить в цвет помещения. Кроме того, отлично подойдет для этих целей оргстекло. Этот материал безопасен. На него так же можно нанести подходящие изображения краской или выполнить декорирование в технике декупаж.

Сделать экран проще всего из дерева

Передняя панель экрана изготавливается из досок толщиной 16 мм

В качестве решетки удобно использовать перфорированную панель из ДВП, приобрести которую можно в любом гипермаркете строительных материалов

Перед батареей необходимо установить каркас

Передняя панель экрана закрепляется с помощью саморезов

В итоге получается вполне привлекательная конструкция

Как улучшить теплообмен экрана для батареи своими руками

Главная проблема в установке декоративных панелей состоит в том, что нарушается естественная конвекция. Любая решётка, даже с крупной перфорацией, мешает воздуху беспрепятственно проникать к радиатору.

Если панель ещё имеет и столешницу, под ней скапливается горячий воздух, и отопительный прибор в результате больше отапливает наружную стену здания, чем внутреннее пространство помещения

Потери тепла при установке экрана могут составлять до 25%. Что можно сделать в этой ситуации? Первое – установить отражающую плёнку на наружную стену за батареей. Второе – выкрасить внутреннюю часть экрана в чёрный цвет, чтобы он поглощал тепло от батареи, нагревался и отдавал тепловую энергию в комнату. И, наконец, можно улучшить конвекцию с помощью несложного прибора, который легко сделать своими руками:

Описание

Для изготовления вентиляционного прибора потребуется кулер от компьютера и старая зарядка для телефона.

Найдите или проделайте отверстие в коробе для установки провода.

Протяните провод к выходному отверстию короба. Длина шнура должна быть такой, чтобы можно было дотянуть его до ближайшей розетки.

Соедините провод с проводами кулера

Обратите внимание, что нужно соединить провода соответствующего цвета. После соединения изолируйте скрутки изолентой

Закрепите кулер на решётке таким образом, чтобы он вытягивал воздух изнутри и направлял его наружу

Закрепить кулер можно саморезами или специальным клеем.

Установите решётку, подключите прибор к питанию и проверьте его работу. Если всё правильно, вы почувствуете поступление тёплого воздуха в комнату. Компьютерный кулер практически бесшумен, вы не услышите, как он работает.

Этот несложный механизм в несколько раз увеличит эффективность работы отопительного прибора.

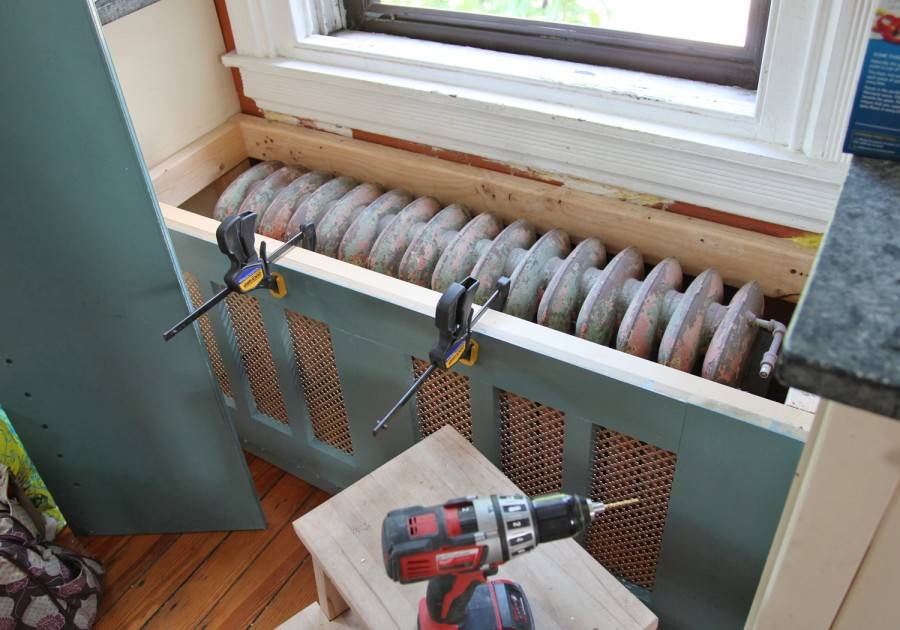

Экран своими руками

В простом случае это рама из деревянных брусьев 20х25 мм по требуемому размеру, чтобы закрыть радиатор целиком с учетом всех отступов. К этой раме крепятся стойки на всю глубину экрана так, чтобы достать до стенки за радиатором, и при этом передний край должен отстоять от радиатора на требуемое по правилам расстояние.

Далее эта рама зашивается любым доступным материалом по бокам:

  • ламинированный МДФ 8 мм;
  • плита полиуретана 2–6 мм;
  • ПВХ панели;
  • оргстекло 2–6 мм;
  • перфорированный лист металла, оцинковка 0,5–1,5 мм.

Фанера для этого не подходит, так как расслоится достаточно быстро.

Используя МДФ или полимерные материалы, которые сложно деформировать, достаточно скрепить боковины и переднюю раму с отверстием под решетку в центре с помощью уголков и саморезов. Таким образом, не понадобится даже брус.

Прорези для труб делаются таким образом, чтобы край материала экрана отстоял от нагреваемой поверхности на 5–7 мм.

Передняя декоративная рама для решетки формируется из четырех полос выбранного материала. Стыковать их лучше с прямыми стыками, когда горизонтальные элементы ставятся сбоку впритык к вертикальным. Эстетично получится, если горизонтальные элементы утопить по отношению к боковым на один миллиметр.

На передней панели нужна решетка из любого подходящего материала, которая скроет радиатор из виду и при этом оставит достаточное количество просветов:

  • ротанговая панель;
  • зашивка деревянными ламелями;
  • плетеная сетка;
  • перфорированный лист металла;
  • готовые декоративные решетки.

Выбранный материал крепится к раме строительным степлером и скобами или шурупами.

По правилам лучше окрасить внутреннюю поверхность экрана в черный цвет или любой другой темного тона. Сделать это проще всего уже после сборки с помощью кисточки или аэрозольного баллончика с краской. Главное, предохранить переднюю часть с помощью малярного скотча.

В качестве опоры для экрана используются Г-образные крепления с пластиковыми дюбелями или такие же по форме анкеры, которые следует закрепить на стене за батареей. По верхнему краю боковых стенок экрана достаточно сделать вертикальные отверстия в бруске, отходящем от общей рамы, или закрепить уголок, который одной из своих полок будет одеваться на крепеж.

Перед тем как одеть собранную конструкцию на место, необходимо закрепить теплоотражающий экран за батареей. Для этого подойдет «Пенофол», вспененный полиэтилен, металлизированный с одной из сторон. Его размер соответствует площади закрываемого пространства. Крепится теплоотражающий экран с помощью степлера и скоб или силикона, жидких гвоздей.

Любые примерки или тем более уточнения в конструкции экрана делаются, исходя из визуального эффекта с соблюдением правил, оговоренных в самом начале. Хорошо смотрится, когда экран получается вровень или чуть глубже края подоконника или слегка выступает за нишу под окном. опубликовано econet.ru

Присоединяйтесь к нам в  , , Одноклассниках

Теплоотдача радиаторов

Посредством установки декоративных экранов действительно можно преобразить интерьер помещения до неузнаваемости, но не мешают ли они передаче тепла от радиаторов окружающему воздуху?

Такой отопительный прибор, как радиатор, выделяет два типа тепловой энергии:

  • конвективную,
  • лучевую (характеризуется ИК-излучением).

При низкой температуре теплоносителя (менее 50°С) излучение стремится к нулю, а при повышении температуры до 60°С доля излучения существенно возрастает.

При установке экранов теряется именно этот вид энергии, а при правильном подборе конструкции решетки конвективная составляющая практически не теряется.

Таким образом, установка декоративных решеток приводит к потере лишь части тепловой энергии, которая не бывает задействована в отоплении комнаты. Для индивидуального дома это не играет особой роли, потому как тепло возвращается, но уже в другой комнате. В многоквартирных домах потеря даже части оплаченного по счетчику тепла нежелательна.

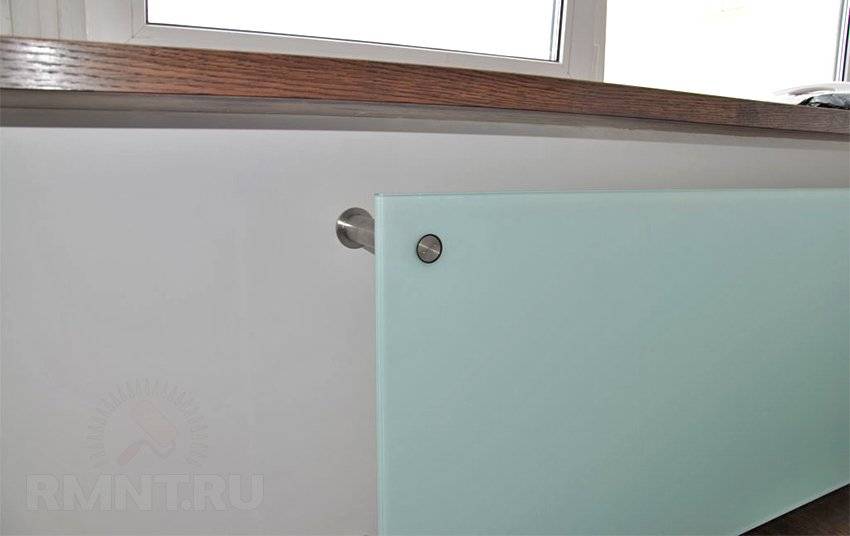

Стеклянный экран

Если деревянные экраны хорошо подходят для традиционных и деревенских стилей, а металлические — для промышленного, то стеклянные отлично смотрятся в современных интерьерах, таких как: хай-тек, минимализм, фьюжн, поп-арт. Всё зависит от декоративной обработки стекла.

В принципе, можно заказать для стеклянного экрана самоклеящуюся плёнку с широкоформатной печатью. А можно сделать рисунок на матовой или прозрачной поверхности с помощью пескоструйной обработки или пасты для химического травления стекла.

Если нет желания возиться с декоративной обработкой, то в продаже есть стёкла с матовой поверхностью или окрашенные в массе — надо только заказать нужный размер, а кромку можно обработать и самому. Единственное условие — стекло должно быть закалённым.

Самый простой вариант монтажа экрана — это точечное крепление стекла к стене в четырёх местах. Для этого используют специальную фурнитуру с дистанционным креплением.

Но есть один недостаток — в закалённом стекле надо просверлить отверстия, а в домашних условиях это сделать сложно.

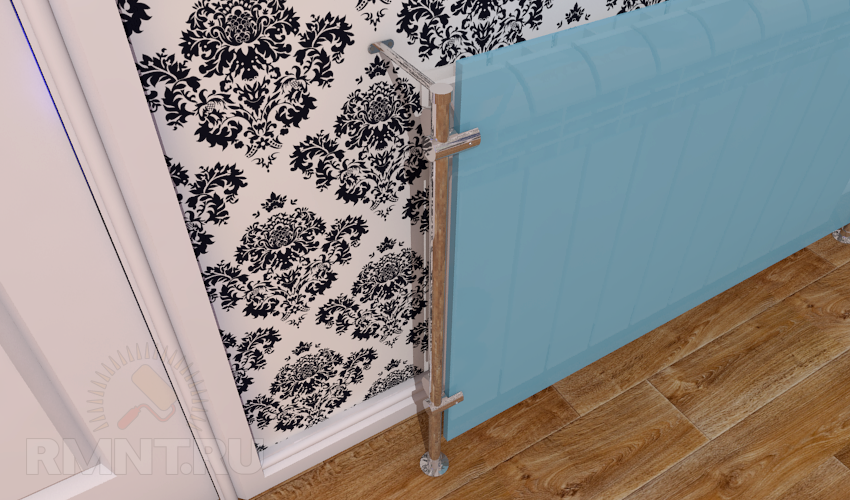

Поэтому в качестве несущей конструкции экрана лучше использовать холоднокатаную тонкостенную трубу. Её (и крепления для неё и стекла) продают в магазинах, торгующих всем необходимым для изготовления мебели. Как правило, такие трубы и крепления делают хромированными, но можно заказать их покраску в любой оттенок из палитры RAL. Стойки для экрана крепят к полу.

В качестве дополнительного упора стоек можно закрепить к стене два дистанционных регулируемых крепления закрытого типа (с заглушкой на трубу). Стекло крепят между стойками на зажимах.

Как он греет?

Передача тепла от батареи в комнату осуществляется за счет потока нагретого воздуха – конвекции – и путем лучеиспускания в инфракрасном (ИК) диапазоне электромагнитного излучения. Соотношение излучения и конвекции меняется в зависимости от температуры горячей воды в системе, внешних условий и конструкции радиатора.

«Гармошка»

Старая «чугунка» осенью или мягкой зимой греет в основном за счет конвекции. При интенсивном подогреве (температура радиатора +50 градусов и более) существенную долю потока тепла в комнату дает ИК излучение. Ныне в некоторых регионах такая ситуация кажется абстрактно-фантастической, но люди старшего и среднего поколений помнят, как суровой зимой к батареям невозможно было притронуться рукой.

Профилированный алюминий

Хороший экран для радиатора отопления

Современные радиаторы действуют в общем так же, но они до некоторой степени умеют подстраиваться под внешние условия. Если циркуляция воздуха в каналах чем-то (к примеру, шторой) затруднена, поток тепла в массе металла перераспределяется в сторону передних плоских панелей, и радиатор переходит в режим теплоизлучения. Достигается это точным численным моделированием радиатора на мощных компьютерах.

Отсюда понятно: экран радиатора должен обеспечивать не только циркуляцию воздуха, но и передачу наружу инфракрасного излучения. Достигается это двумя способами, см. следующий раздел.

По конвекции же вывод простой: лицевая панель правильного экрана не должна быть глухой или с редкими небольшими отверстиями. Хороший экран – это решетка на батарею, достаточно редкая и с достаточно большим пространством над радиатором, (см. рисунок справа). Но для обеспечения теплообмена, не уступающего штатному в свободном пространстве, этого недостаточно.

Финальная отделка

Теперь вы знаете, как зашить батарею гипсокартоном. Чтобы короб приобрел законченный вид, его необходимо надлежащим образом отделать.

Алгоритм действий:

  • Стыки между листами гипсокартона тщательно заделываются. Вы должны получить гладкую поверхность, готовую к дальнейшей обработке. Для начала вам потребуется наложить на стыки сетку-серпянку. После этого поверхность шпатлюется.
  • Схожим образом обрабатываются места, в которых установлены крепежные элементы.
  • Хотите укрепить углы и сделать линии более четкими? Наложите на гипсокартон перфорированные уголки.
  • Короб шпатлюется.
  • После высыхания стенки выравниваются.
  • Финальный этап — шлифовка (для этого используется мелкозернистая наждачка).

Виды экранов для радиатора

Современный строительный рынок предоставляет для выполнения своих задумок различные материалы и инструменты. Рассмотрим различные варианты.

Металлические экраны

Они имеют хорошую теплопроводность и доступную стоимость. Потери тепловой энергии составляют всего 3%. Для изготовления может подойти тонколистовой металл, покрытый сверху полимерной пленкой. В продаже есть различные оттенки такого покрытия. Но работать с металлом не так просто.

Металлический экран батареи отопления.

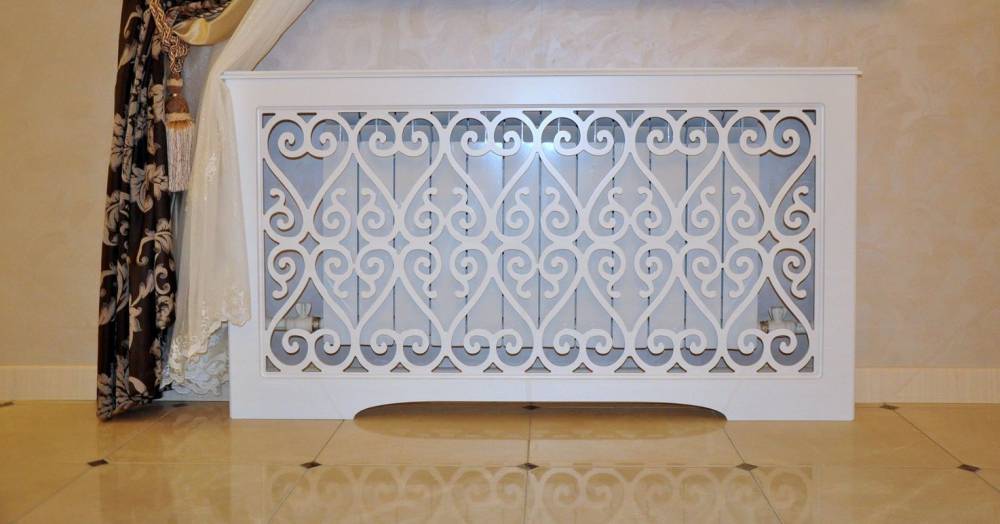

Деревянные экраны

Хороший, экологичный вариант. Фантазия исполнителя ничем не ограничена. Но для коробов и декоративных решеток подбирают хорошо просушенную древесину. Тогда природная структура материала и красота помогут выполнить эффектную модель. После изготовления экрана, его обязательно покрывают специальным составом. В противном случае возможно образование трещин и деформация. Требуется постоянный уход.

Деревянные декоративные экраны.

Пластиковые экраны

Данный материал плохо проводит тепло и может коробиться от воздействия горячих температур. Стоит пластик недорого и смотрится аккуратно. Но не нужно приобретать дешевые варианты, которые при нагревании начинают распространять химический запах и выделять вредные вещества.

Пластиковые экраны

Экраны из МДФ

Самый распространенный вариант для декорирования радиаторов отопления. Не так капризен в уходе как дерево, легко поддается обработке даже в домашних условиях. Материал отличается долговечностью и прочностью. А цена самая демократичная среди аналогов.

Экраны из МДФ

Виды экранов для батарей и их особенности

Современный рынок предлагает обывателям десятки разновидностей экранов, отличающихся не только формой или материалом, из которого изделие изготовлено, но и размерами, а также фирмой-производителем. Начинается выбор экрана c определения оптимального материала для конкретных условий.

Металлический экран-короб смотрится как полноценная тумба и хорошо вписывается в общий интерьер

Деревянные экраны батарей – наиболее распространенный вид. Привлекательными в таких изделиях является и безопасность материала для человека, и добротность, и эффектный внешний вид. Качественные изделия из дорогих пород дерева становятся не просто защитой для радиаторов, а настоящим произведением искусства и украшением интерьера. Короба из дерева будут отличным дополнением для классического или исторического интерьера, а также для мягкого и домашнего стиля кантри.

Если батарея, которую нужно спрятать, изначально не находится в нише, то лучше выбирать экран для радиатора с коробом

Экраны из дерева отлично подходят для целей декорирования, поскольку выглядят они довольно привлекательно

Металлический экран для батареи подходит для современных интерьеров, поскольку отличается лаконичностью и простотой. Кроме того, такие изделия из листовой стали стоят относительно недорого из-за простоты производства, но при этом остаются достаточно надежными. Куда более эффектный вариант – короб из нержавеющей стали, который будет привлекательнее внешне из-за возможности нанесения рисунка перфорацией, но при этом обойдется намного дороже. Ухаживать за металлическими моделями легче, чем за деревянными и стеклянными: достаточно простого мытья под проточной водой.

Правильно установленные экраны преобразят помещение и при этом совсем не помешают распространению в помещение излучения инфракрасного спектра и не уменьшат теплоотдачу и эффективность обогрева

Разнообразные защитные навесы из нержавеющих сталей достаточно практичны и при соблюдении определенных правил выглядят эстетично в интерьере жилой комнаты

Плоские экраны наиболее востребованы, связано это с тем, что их используют для декорирования батарей отопления, встроенных в ниши под окнами

Стеклянные экраны для радиаторов – новое слово в защите батарей. Для их изготовления используется только закаленное стекло. Оптимальная толщина стекла должна составлять не менее 8 мм, а наличие обработанной кромки гарантирует безопасность жителей квартиры. Привлекательность таких моделей состоит в их визуальной легкости и воздушности.

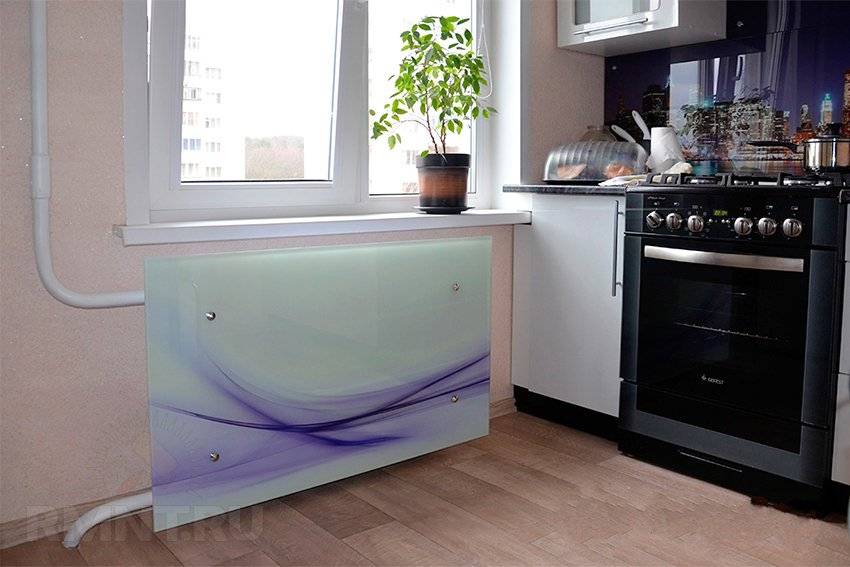

Стеклянные экраны для радиаторов — стильная деталь интерьера

Панели из ротанга считаются самыми экологичными и безопасными для здоровья человека, а широкая цветовая гамма позволяет выбрать идеальный вариант для любого интерьера. Выбирая материал, следует помнить, что искусственный ротанг является предпочтительным вариантом в плане простоты ухода. Чаще всего ротанг используется не автономно, а в качестве наполнения для короба из МДФ. Такой экран выглядит привлекательно и стильно.

Экраны из натуральных материалов больше подходят для классических и винтажных интерьеров. Искусственные же материалы больше характерны для интерьеров с современным дизайном

Еще один способ классификации – это учет формы экрана. По этому признаку выделяют такие виды экранов:

Плоские защитные панели для батарей подходят для расположенных в нише радиаторов. Резьба и рисунок на плоскости экрана позволяют превратить его в стильное и оригинальное украшение интерьера.

Навесной экран для батареи без крышки применяют в том случае, когда есть необходимость задекорировать чугунные батареи, выступающие за подоконник. В отличие от короба, такой экран выглядит значительно легче и не загромождает помещение.

Навесной экран для батареи без крышки обеспечивает максимальное проникновение теплого воздуха в помещение и в тоже время отлично справляется с декоративным назначением

Навесной экран, выполненный из листа металла

Навесные панели с крышкой традиционно изготавливаются из металла и устанавливаются самостоятельно без особых проблем. Такие экраны не мешают прохождению тепла и помогают поддерживать комфортную атмосферу в комнате.

Защитный экран на батарею отопления, структура которого, хаотичная сетка, — необычное и довольно привлекательное решение

Короба позволяют полностью закрыть батарею, а сам короб можно использовать не только в качестве защиты для радиатора, но и как стильную и оригинальную тумбочку.

Короб для радиатора, который благодаря своему яркому цвету станет акцентом для любого интерьера

Ажурный металлический короб для радиатора смотрится роскошно

Задачи и материалы

Чаще всего решетки на радиаторы отопления устанавливают для декорирования — далеко не все отопительные приборы выглядят привлекательно, а решетки делают, порой, очень красивые. Вторая задача, которую часто выполняют экраны на батареи, — прикрыть острые и жесткие грани. Это актуально, в семьях с детьми, особенно если установлены чугунные радиаторы старого образца, типа «гармошка». Форма у них тавмоопасная, да и вид непривлекательный, к месту они будут разве что в помещениях в стиле лофт.

Делают решетки на радиаторы отопления из разных материалов:

  • Металлические экраны на батареи выпускаются массово. Делают их из тонкой листовой стали, которую затем покрывают краской. По большей части стоят они немного, но и вид у них средненький. Длительность эксплуатации зависит от качества окраски. Предпочтительнее -порошковые эмали. Они дольше держатся, сохраняя привлекательность на протяжении десятилетий. С точки зрения влияния на отопления, металлические экраны на радиаторы — оптимальный выбор. Металл нагревается быстро, а потом сам начинает излучать тепло. Так что вариант недорогой (обычно) и не сильно влияющий на температуру в помещении (при наличии перфорации).

  • Кованные решетки очень красивы. Но ковка слишком ажурна, потому требуется какой-то фон, и часто его делают контрастным, чтобы ярче выделить кованные элементы. Для обеспечения нормальной циркуляции воздуха имеет смысл «фон» сделать из металлического перфорированного листа.

  • Деревянные решетки и экраны. Древесина всегда была и остается материалом премиум класса. Высокая пластичность материала позволяет делать их в разных стилях и формах. И хоть и из дерева есть недорогие изделия, смотрятся они очень неплохо. Но, как говорилось выше, работать закрытый со всех сторон древесиной радиатор, передает в помещение мало тепла.

  • МДФ и ХДФ. Для изготовления используют ламинированные листовые материалы. Стазу стоит сказать, что при производстве МДФ и ХДФ не используются связующие вещества. Размягченные древесные волокна прессуются, в процессе выделяется лигнин — натуральное связующее, содержащееся в древесине. Лигнин и склеивает волокна. Так что оба эти материала абсолютно безопасны. Если изделия из МДФ мы более-менее хорошо знаем, то ХДФ для многих незнакомый материал. Отличается он от МДФ только условиями прессовки. Его формуют под более высоким давлением, в результате получается он совсем тонким (3-4 мм), но более плотным и однородным. ХДФ хорошо держит форму, потому ажурные решетки на радиаторы отопления часто делают именно из ХДФ. С точки зрения влияния на отопление они чуть лучше древесины — слой более тонкий, перфорации обычно больше.

  • Пластиковые. Изделия из пластика чаще всего используются в ванных и туалетах. Этот материал наиболее гигиеничен, его можно мыть неограниченное количество раз. Для изготовления используется термостойкий пластик, которому нагрев до 60-80°C нестрашен. Если планки решетки установлены под наклоном, как на фото,  работать отопление  будет эффективно. Через щели воздух поступает беспрепятственно. Все зависит от того, как сделают крышку.

  • Стеклянные экраны на радиаторы появились несколько лет назад. Они неидеальны с точки зрения отопления, но имеют привлекательный вид. Делают их из особого закаленного стекла, матируют или наносят рисунок.

Используют при изготовлении декоративных решеток на радиаторы и более экзотические материалы. Например, бамбук и ротанг. Такие изделия более требовательны к интерьерам и встречаются нечасто.

Экран из ротанга на деревянной рамке

Есть еще комбинированные решетки. Чаще всего имеется деревянная рама, на которую натягивается какая-то декоративная сетка. Бамбуковые и ротанговые плетенки чаще всего на такую раму и крепятся. На деревянный каркас обычно монтируются и панели из МДФ  и ХДФ.

Как выбрать модель с учётом правил теплотехники

Чтобы не ошибиться при выборе или при изготовлении решётки или экрана, нужно учесть некоторые моменты. Специально для своих читателей редакция Seti.guru собрала лучшие идеи для сохранения тепла с помощью декоративных радиаторных решёток:

  1. Чтобы экран лучше «держал» тепло и нагревался, тыльную сторону батареи можно окрасить в тёмный цвет.
  2. Пространство за радиаторной батареей можно обклеить специальной отражающей плёнкой, которая обеспечит более сильный нагрев.

    Батарея с отражающим экраном из изолона

  3. Короб или радиаторную решётку лучше выбирать с перфорацией на верхней панели.

    Металлическая батарея с перфорацией

  4. Расстояние между рейками в передней панели напрямую влияет на процент теплоотдачи, чем они больше, тем эффективнее идёт нагрев.
  5. Лучше выбирать конструкции, оснащённые аэродинамическим козырьком. Он очень удобен, если радиатор «прячется» под подоконником. Металлический козырёк в этом случае не даст скапливаться воздуху непосредственно над батареей и перенаправит его в комнату.
  6. Можно усовершенствовать радиаторную решётку самодельным инжектором. Если правильно установить две направленные лопасти, то они соберут тёплый поток воздуха и направят его в сторону комнаты.

Вот так должна выглядеть идеальная декоративная радиаторная решётка.


Идеальное устройство правильной радиаторной батареи с экраном

Назначение декоративных решеток

Хорошо подобранная защитная решетка не должна нарушать гармонию помещения. Ее задача — стать отличным стилистическим дополнением интерьера и эффективным маскировочным средством, за которым прячется неэстетичная батарея.

Функциональное назначение радиатора — обогрев комнаты. Следовательно, защитный экран не должен препятствовать эффективному теплообмену.

Если этот элемент будет задерживать тепло, то в помещении станет холодно, и придется задействовать дополнительные источники обогрева, а это влечет за собой повышение платы за коммунальные услуги.

Но можно подобрать решетку такой конфигурации, которая не только спрячет батарею, но и усилит поступление тепла в помещение.

Кроме сокрытия поверхности батареи, декоративная решетка выполняет защитные функции. Во-первых, экран защищает радиатор от запыления и загрязнения. Во-вторых, он не нагревается так сильно, как батарея. Это значит, что к нему можно прикоснуться без опасения получить ожог

Особенно это важно для семей, где растут дети или есть домашние животные

Помимо этого, экран можно быстро демонтировать с целью профилактики, ремонта или замены отопительного прибора.
