Делаем электропроводку в деревянном доме своими руками

Монтаж кабельно-проводниковой продукции

В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

(Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
(Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Заземление

Заземлительный контур необходим, чтобы свести к минимуму опасность поражения людей электротоком. Современные объекты используют трехполюсные розетки с заземляющим контактом, соединенным заземляющей жилой с контуром.

Вводной кабель

Кабель, которым производится запитка дома от воздушной линии, называется вводным, он должен выдерживать общую нагрузку подключаемого объекта. Кабель ввода прокладывается от столба линии электропередач (ЛЭП) до вводного щитка. Монтаж к щитку осуществляется самостоятельно, к ЛЭП его присоединяет специализированная бригада электромонтажников.

Самонесущий изолированный провод (СИП), которым производится ввод, бывает сечением 10,16 и 25 мм. СИП фиксируется специальными натяжителями, его зачистка и коммутация посредством скруток не допускается, необходимо использовать прокалывающие зажимы.

Монтаж проводки в квартире или частном доме: этапы работ и пошаговая инструкция

Любая работа, а тем более электромонтаж, должна производиться с чётким соблюдением определённого алгоритма. Всё необходимо делать поэтапно, а не бросаться выполнять какие-либо действия, не закончив предыдущие. Составив схему электропроводки в доме своими руками, пошагово выполняем следующее:

Рассчитываем сечение кабелей.
Выполняем разметку и штробление.
Укладываем кабель в каналы и выполняем коммутацию в распределительных коробках.
Производим расключение в распределительном щите.

Изолировать соединения можно при помощи специальных колпачков

Рассмотрим эти действия более подробно.

Какие кабели использовать для проводки в квартире или частном доме

Информация по выбору сечения уже была предоставлена в нашей статье, а потому рассматривать вопрос повторно мы не будем. Что касается количества жил, то для однофазных систем без заземления используется двужильный кабель, а если присутствует контур, то трёхжильный. Для трёхфазной без контура – 4 жилы, а с заземлением применяются пятижильные изделия.

Разметка стен по схеме электропроводки в квартире

Перед тем как сделать проводку в квартире, следует правильно разметить трассы расположения кабелей и расположение точек электропитания. Имея перед глазами схему, сделать это будет несложно. Для ускорения и упрощения процесса для разметки трасс лучше использовать маркерный шнур. Хотя, если под рукой имеется лазерный уровень со штативом, можно применить и его.

Лазерный уровень тоже весьма удобен при разметке стен

Особенности монтажа скрытой и открытой проводки в доме своими руками

По размеченным трассам необходимо закрепить при помощи саморезов кабель-каналы соответствующего проводу размера или проштробить канавки для укладки проводов. В местах пересечений (отводов на розетки и выключатели) устанавливаются распределительные коробки. Их размер следует подбирать, исходя из количества соединений, которые планируется в них выполнить. При монтаже скрытой проводки необходимо использование специальных коронок, при помощи которых высверливается отверстие для подрозетников или круглых распределительных коробок. Для квадратных используется отбойник перфоратора.

Краткая пошаговая инструкция прокладки проводки в квартире

Разберём изложенную информацию на фотопримерах в общих чертах.

Иллюстрация	Описание действия
	Выполнив разметку, делаем штробы и углубления для установки распределительных коробок, розеток и выключателей. Все линии должны располагаться строго вертикально или горизонтально.
	Устанавливаем пластиковые коробки и подрозетники. Раньше разрешалось монтировать металлические, но сейчас ПУЭ это запрещает.
	Кабели протягиваем по отдельности для каждой из групп. Работа выполняется поэтапно с обязательной маркировкой направления провода.
	При коммутации в распределительной коробке имеет смысл отметить, куда идёт тот или иной провод. Это поможет в будущем при производстве ремонта.
	Уложенные кабеля будут выглядеть так. Теперь остаётся оштукатурить стены и выполнить финишную отделку.
	Вводный щит в квартире.Подобный вид он будет иметь при расположении основного силового щита на лестничной клетке.

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:

В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
Поворот трассы должен осуществляться только под прямым углом.
Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
В каждой комнате должна быть обязательно распределительная коробка.
Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.

Наверняка вам будут полезными эти статьи:

схема электропроводки в трехкомнатной квартире;
схема электропроводки в однокомнатной квартире.

Главные моменты проектирования

Чтобы правильно провести электричество в частном деревянном и любом другом доме, сначала нужно начертить его общий план. На нем указывается точное расположение всех узлов: розеток, выключателей и пр. Продумайте сразу, где будет установлена стиральная машина, бойлер и другое оборудование.

Схема должна отображать также и значения максимальной мощности электроприборов. Осветительные приборы подключаются к отдельной группе (для большого дома – группам) электропитания. Не забывайте, что и двор в частном доме нужно освещать. Если речь идет о даче, где семья будет проживать пару месяцев в году, освещение дворовой территории лучше подключить на отдельный выключатель-автомат.

Такие мощные приборы, как электрические котлы и водонагреватели, тоже нужно подключать к отдельному кабелю. Потребляемая мощность для каждого узла рассчитывается по максимуму. Эти показатели суммируются, и получается общая мощность нагрузки, значение которой необходимо учесть во время выбора соответствующего автоматического вводного выключателя.

Как провести электрику в деревянном доме: некоторые нюансы монтажа

Важно при укладке электропровода все работы выполнять аккуратно. Любое мелкое повреждение изоляции не будет заметно при тестовых замерах

Но в дальнейшем оно даст о себе знать нагревом и возможным возгоранием.

И если в домах из негорючих материалов это не так опасно, в деревянном доме такая ситуация может привести к потере всего здания.

Монтаж электрощита

После подключения провода внешнего электропитания, он через специальную стальную гильзу проводится в дом. Максимально близко к месту его заведения устанавливают электрощиток с автоматами УЗО

Но важно предусмотреть свободный доступ к нему со стороны взрослых

Ввод кабеля в дом

Завести кабель от уличной линии в дом можно двумя способами:

Воздушный. На стену дома крепится изолятор и к нему приводится провод от уличной линии. Сейчас используется самонесущий изолированный провод, который защищен от повреждений. Далее от него линия заводится в дом и подключается к щитку. Достоинством можно назвать дешевизну.
Подземный. Можно провести кабель через специальный кабель канал под землей. Это обеспечит большую надежность и защищенность провода от внешних повреждений. Но стоимость его намного выше, чем у предыдущего.

Прокладка кабелей в комнатах

В зависимости от выбранного типа прокладки электропроводки, монтаж производится внешне или внутренне. Необходимо аккуратно производить работы, так как любое повреждение кабеля может привести к проблемам в ближайшем будущем.

При внешней проводке требуется надежно крепить все элементы, чтобы не сорвать их случайным движением и не повредить провод.

Правила соединения проводов

Как уже говорилось выше, все соединения проводов происходит в специальных монтажных коробках. Лучшим способом соединения считается использование переходников. Они представляют собой металлическую пластину с винтовыми зажимами, в которые закрепляются провода.

Это позволяет соединять электропровода разного сечения без каких-либо затруднений. Вторым по популярности соединением считается пайка проводов. Она также обеспечивает надежный контакт, но требует определенных навыков, специальный инструмент и дополнительную изоляцию места пайки.

Ни в коем случае нельзя соединять несколько проводов сразу. Если необходимо соединить три или более проводов, то нужно их соединять попарно, один за другим.

Также нельзя использовать обычные скрутки, чем грешат многие доморощенные электрики. Так как площадь соединения проводов низкая, то они оказывают высокое сопротивление и греются, что может привести к пожару.

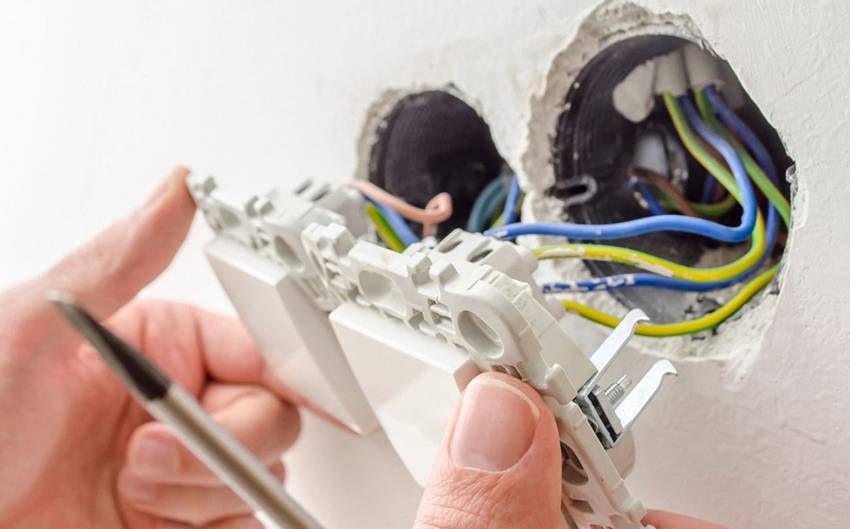

Подключение выключателей и розеток

После окончания всех работ по укладке провода можно приступить к установке розеток и выключателей. Для этого провод заводится внутрь электротехнического элемента, зачищаются концы и фиксируются в специальных винтовых зажимах.

Важно отметить, что электротехнические элементы должны быть оборудованы специальным металлическим дном.

Монтаж заземления и установка УЗО

Оборудование заземление частного дома это важнейший этап пожарной безопасности. Но процесс её монтажа и подключения ничем не отличаются от аналогичных работ в обычном доме, кроме одной детали: если в обычном доме к выводу провода нет серьезных требований, то в деревянном доме должна быть специальная стальная гильза для обеспечения безопасности.

Общие сведения

Способы монтажа

Безопасная электропроводка в частном деревянном доме монтируется тремя способами: закрытым (по внутренней части стен и перекрытий), открытым (ретро проводка) и с помощью кабель-каналов.

Особенности и преимущества закрытого способа укладки

Скрытая проводка прокладывается по тонким металлическим трубкам. Основной плюс такого монтажа — это пожарная безопасность. Сталь, из которой выполнена несущая труба, в случае короткого замыкания или возникновения искры, не даст огню распространиться на горючие материалы. К тому же, если скрыть проводку внутри стен из древесины, то не потребуется отделывать их снаружи. Опытные электромонтажники рекомендуют использовать квадратную трубу или гофротрубки из металла. Эти материалы более удобны в процессе работы.

Единственный минус закрытого способа — высокая цена и сложность электромонтажа.

Особенности и преимущества открытого способа укладки

Такая проводка выполняется витым кабелем по керамическим изоляторам. Для уменьшения риска возгорания при монтаже используется провод в двойной оплётке

Особое внимание следует уделить расстоянию от кабеля до стены. ПУЭ в РФ регламентируют не менее 1 сантиметра

В противном случае между поверхностью стены и кабелем придётся прокладывать слой металла или асбеста.

Стоимость открытой проводки немалая, но и эстетика на высоте.

Особенности и преимущества укладки проводки в кабель канале

Использование современных кабель каналов позволяет смонтировать электропроводку в деревянном доме в самые короткие сроки. Следует помнить, что прокладка проводов в обычные пластиковые плинтусы запрещается! Допускается использовать только специализированные гофротрубы и кабель каналы, выполненные из негорючих материалов. На этапе окончательной отделки их нельзя зашивать под гипсокартон!

Провести такую проводку своими руками будет дешевле и проще всего.

Правильная электропроводка начинается с подготовки схемы

Чертёж будущей раскладки проводов в частном деревянном доме может быть выполнен даже от руки. Главное, что нужно сделать — это разметить все кабели под проводку, распределительные коробки, розетки, выключатели и выводы под осветительные приборы. Грамотно составленная схема поможет не запутаться на этапе прокладки, а в процессе эксплуатации дома исключит повреждения проводов (например, если придётся сверлить стену).

Розетки и выключатели надо спланировать таким образом, чтобы в будущем они были в открытом доступе (не за крупной мебелью или за дверями). Пошаговая инструкция с фото и видео поможет составить идеальную схему для вашего домовладения.

Организовывая пространство кухонной зоны следует учитывать заявленную мощность бытовой техники. Количество розеток должно соответствовать количеству приборов. Это обеспечит их безопасную эксплуатацию, а также облегчит обслуживание распределительного щитка.

Правильная схема = максимально безопасная сеть. Электроснабжение дома — единая, бесперебойно работающая система, в которой всё продумано до мелочей: от сечения и типа кабеля, до мощности защитного автомата.

Выбор кабелей, розеток, выключателей и другой электротехнической продукции

Выбор кабелей для ввода и электропроводки

Как правильно сделать электрику в деревянном доме, не выполняя сложных расчетов: такую информацию можно почерпнуть из справочников по электротехнике. Зависимость сечения жилы провода от нагрузки указывается в таблице.

Потребляемую мощность бытовых приборов и оборудования производитель указывает в техническом паспорте (инструкции по эксплуатации). Исходя из этого выбирают кабель с жилами требуемого сечения. Соответственно, для выбора вводного кабеля необходимо суммировать мощность всех электроприборов.
При выборе выключателей и розеток учитывают:

расчетное значение тока;
способ установки: для скрытой электропроводки необходимы наружные розетки и выключатели, для скрытой – внутренние;
возможность объединения в один блок: например, выключатели ванной и санузла могут находиться рядом.

Выбор типа и номинала автомата защиты

Для однофазной сети автоматические выключатели подбираются по следующему принципу.

Рассчитывают суммарную мощность электрооборудования дома и максимальный ток, вычисляя его по формуле IНОМ = P / U·cosϕ, где IНОМ – номинальный ток. Значение cosϕ принимают равным 0,8. Полученный результат умножают на 1,1 (поправочный коэффициент) и в итоге получают ток, при котором должен срабатывать автоматический выключатель. Обычно его значение не превышает 25 А.
Тип автомата выбирают после вычисления тока короткого замыкания (КЗ) по формуле IКЗ = 3260·S/L. В этом выражении S обозначает площадь сечения провода, L – длина проводника (кабеля). Следует производить вычисления для участка сети с наибольшей протяженностью при минимальном сечении жил.
Делением тока КЗ на значение номинального тока определяем характеристику автоматического выключателя. Чаще всего устанавливают «автоматы» с характеристикой С.

Советы по выбору розеток и выключателей

Выбирая розетки и выключатели, необходимо учитывать следующее:

Электрические приборы большой мощности (стиральные машины, холодильники, электроплиты, камины, бойлеры и т.п.) должны быть заземлены. В этом случае применяют розетки с клеммой для подключения заземляющего провода.
Маломощные электроприборы можно подключать к розеткам без заземляющей клеммы. Для защиты от поражения электрическим током в случае прикосновения к токоведущей части оборудования в распределительном щитке устанавливают УЗО – устройство защитного отключения.
Для подключения нескольких приборов необходимо устанавливать сдвоенные розетки или группу (блок) розеток. Использования «тройников» следует избегать.
Выбор выключателей зависит от количества режимов освещения. Для одной лампочки или для одновременного включения нескольких ламп служит одноклавишный выключатель, для нескольких режимов – двух- и трехклавишные.

Особенности устройства электрощита

Внешне распределительный щит представляет собой пластиковый или металлический (что предпочтительнее) ящик с дверцей с креплениями под автоматы и прибор учета электроэнергии.

Он не имеет ограничений по размерам, и когда устанавливают новый бокс, всегда оставляют немного свободного места под дальнейшие подключения.

Внутри расположен счетчик (опломбированный), главное автоматическое устройство отключения (УЗО), которое также пломбируют, и однополюсные автоматы защиты различных групп электропроводки (осветительной, розеточной и т.д.)

Автоматы защиты крепятся на предусмотренные для этого DIN-рейки. Номинальное значение автоматов напрямую зависит от параметров подключенной линии: если допустимый предел розеточной группы 16 А, то и автомат должен соответствовать этому значению.

При наличии автоматов установка УЗО необязательна, но монтажом его пренебрегать не стоит. Дополнительная защита срабатывает в момент появления тока утечки. Вручную УЗО отключают, когда необходимо перекрыть поступление электричества в дом.

Несмотря на дорогую стоимость оборудования, ответственные электрики настаивают на установке защиты по зонам, что увеличивает безопасное пользование электросетью в деревянном доме.

Подбор автоматики и кабеля для ввода в помещение

Изначально требуется ознакомиться со спецификациями всех электроприборов, чтобы определить их суммарный пиковый показатель мощности. Сложности в том, какой кабель использовать, нет, так как выбор производится аналогично тому, что и для проводки.

Дифференциальный автомат подбирается с учетом показателей номинальных токов и фазы электросети

При этом важно, чтобы максимальные нагрузки приводили лишь к разрыву электроцепи в щите

При формировании электрики в частном деревянном доме после счетчика монтируется одно- или двухполюсный дифавтомат.Распределительный электрощит в деревянном доме

Распределительный электрощит представляет собой бокс из пластика или металла, в котором размещаются счетчик, DIN-рейка, нулевая шина и модульно-штыревой контур заземления. К DIN-рейке фиксируются однополюсные автоматы защиты. Количество АЗ обычно равно числу отдельных зон в доме, и для каждой из таких локаций мощность приборов рассчитывается отдельно. Такой электрощит монтируется перпендикулярно полу с отступом от него 1,2-1,5 м.

УЗО — дополнительный элемент безопасности, отключающий электропитание в ситуации обнаружения утечки тока. Его установка производится как на весь дом, так и на отдельные зоны.

На месте входа кабельного провода фиксируется автомат ввода, способный выдержать нагрузку всего жилого здания в целом. Провод «фаза» выходит из него и фиксируется к первой клемме электросчетчика, а к третьей клемме подходит нулевой ввод. Также он идет через шину. Отсюда следует, что вторая клемма предназначена для выхода фазы, а четвертая представляет собой нулевой отвод. Эти провода соединяются с контактами УЗО. Делается это по схеме, размещенной спереди или сбоку на панели данного прибора.

Ввод электричества и монтаж электропроводки

Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.

Ввод электричества в дом

В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.

Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.

По воздуху

Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.

Требования к электропроводам

Воздушный кабель:

Дешево стоит и быстро монтируется.
Выглядит не слишком эстетично.
Может быть оборван со временем (например, ветром или краном).
Ограничивает возможности по заезду на участок габаритной строительной техники.

Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

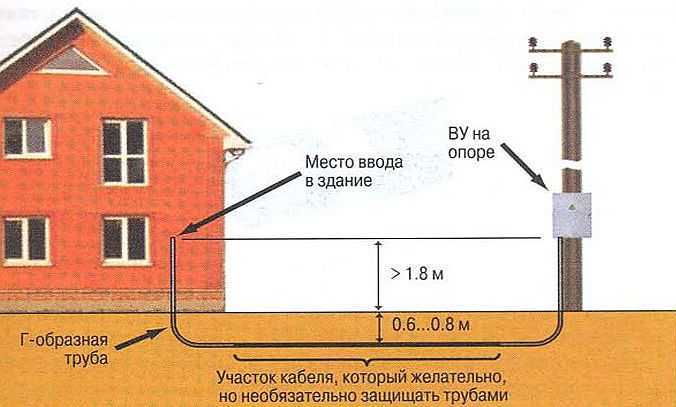

Подземный монтаж электропроводки

Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.

Трубы и конструкции для подземной электропроводки

Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.

Необходимые расчеты при подземном вводе электричества

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности
