Выполняем монтаж электропроводки в частном деревянном доме своими руками: Пошаговая инструкция и схема как развести – Обзор

Простейший входной распределительный щит

  • Металлический или пластиковый бокс с местами для размещения электросчётчика и дополнительных устройств защиты, DIN-рейкой для АЗ, шинами – нулевой и контура заземления. Размеры бокса не регламентируются, так что лучше в этом случае не экономить, и устанавливать его с расчетом на дальнейший возможный «апгрейт» — дооснащение, потребность в котором может возникнуть по мере расширения электрооснащенности дома.
  • Опломбированный счётчик расхода электроэнергии.
  • Главный вводной автомат защиты, двухполюсный или трехполюсный, который обычно также пломбируется электроснабжающей организацией.
  • Установленные на DIN-рейке однополюсные АЗ. Их количество может быть различным. Обычно электросеть дома разделяется на зоны – каждой их них будет соответствовать свой автомат определенной мощности. Так, выделяют в отдельные зоны кухню, одну или несколько комнат, которые также можно разделить на освещение и розеточную группу. Часто отдельной зоной делается освещение двора, электроснабжение гаража и придомовых пристроек, внешние розетки, которые используются для хозяйственных работ на территории.

Мощность автоматов рассчитывается для каждой зоны индивидуально. Руководствуются правилом, что она должна обеспечивать срабатывание при перегрузке на самом слабом участке локальной электропроводки. Чем меньше номинал, тем выше безопасность эксплуатации электроприборов. Так, если обычные розетки имеют допустимый предел в 16 А, то и АЗ не должен превышать этого значения.

УЗО – устройство защитного отключения электропитания при выявлении тока утечки. Ввиду немалой стоимости подобного прибора им многие просто пренебрегают. Однако, хотя оно и не является обязательным, все же лучше не поскупиться, приобрести и включить его в общую систему электроснабжения. УЗО надежно предохранит жильцов от поражения током при пользовании электроприборами, не допустит аварийных ситуаций в сети. Особое значение оно приобретает на участках с повышенной влажностью – кухни, ванные, бани, котельные, внешняя арматура во дворах, гаражах и т.п. Подбор номинала УЗО и его установка должны проводиться квалифицированными электриком, так как здесь учитывается несколько параметров – общая нагрузка участка (максимальный ток) и ток утечки.

УЗО может устанавливаться на всю внутридомовую сеть, но в этом случае велика вероятность частых ложных срабатываний защиты, и кроме того, очень сложно будет выявить источник потенциальной угрозы безопасности. Более удобным, но, правда, и более дорогим способом становится установка УЗО также с зонированием, аналогично АЗ.

Видео: пример установки УЗО

Вся аппаратная часть распределительного щитка должна быть исключительно от проверенных производителей, иметь соответствующие сертификаты соответствия

Важно помнить, что во многом именно эти отвечают за безопасность хозяев и сохранность здания

Как сделать проводку в деревянном доме — от щитка до точек потребления

Теперь об одном из главных моментов устройства проводки в деревянном доме – участках от распределительного щита до точек подключения электроприборов.

В первую очередь, несколько слов о соединениях проводов. Скрутки должны быть исключены, даже при использовании толстых медных жил одного сечения. Допускается пайка проводов с последующим закрытием оголенной части пластиковыми колпачками. Оптимальных же решением будет использование специальных пружинных или винтовых клеммных соединений (например, клеммы WAGO). Это не столь дорого, но обеспечит и надежный контакт, и требуемую защищенность от коротких замыканий. Кроме того, такие соединения легко проконтролировать и в случае необходимости, заменить.

Правила электрической разводки

Итак, правильно проведенные работы по электромонтажу зависят от выполнения требования одного документа – это «Правила Устройства Электроустановок» или короче ПУЭ. По сути, это пошаговая инструкция к применению. В этом документе все разложено по полочкам. Что из этих правил поможет правильно провести монтаж электропроводки в частном доме своими руками?

  • Все элементы проводки должны быть доступны в независимости от места их установки. К этим элементам относятся розетки, выключатели, распределительные коробки, счетчики.

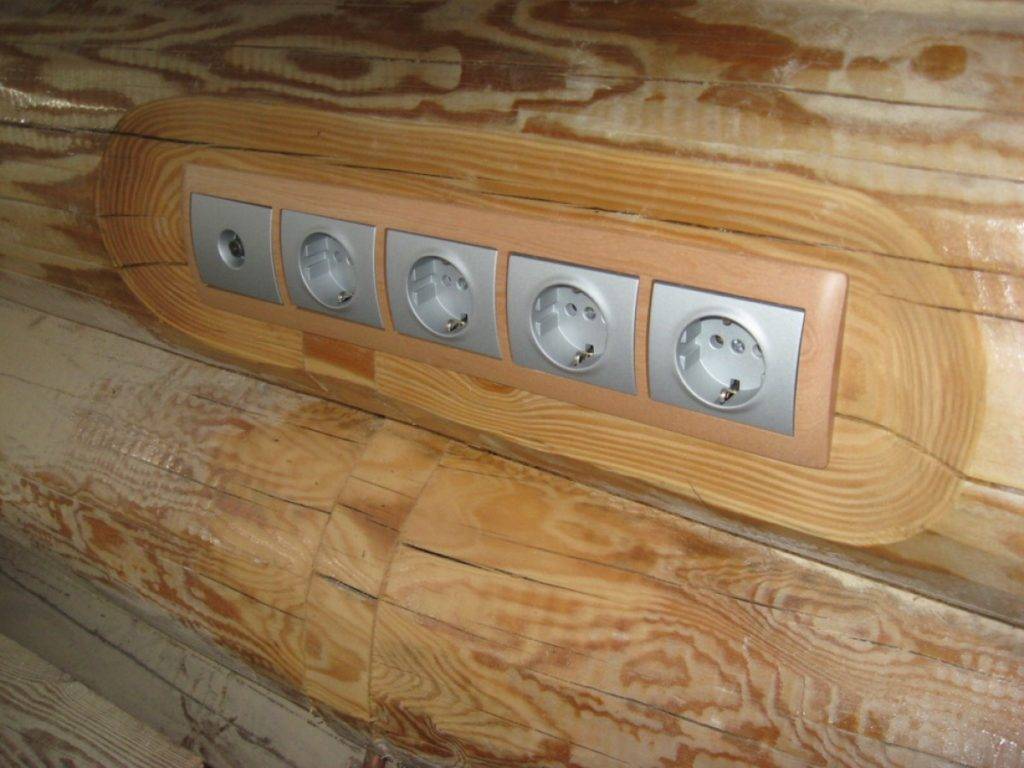

  • Розетки устанавливаются на высоте 50-80 см от поверхности пола. Расстояние от варочных плит и отопительных радиаторов – полметра. Количество розеток определяется площадью комнаты. Одна розетка на 6 м². На кухне количество определяется необходимостью этих устройств. В туалете их не монтируют, в ванной производится установка влагозащищенных образцов.
  • Выключатели необходимо крепить на высоте 60-150 см, при этом придется учитывать ширину полотна входной двери. Оно не должно закрывать выключатель. Обычно, если дверь открывается налево. То выключатель устанавливается с правой стороны от входа.

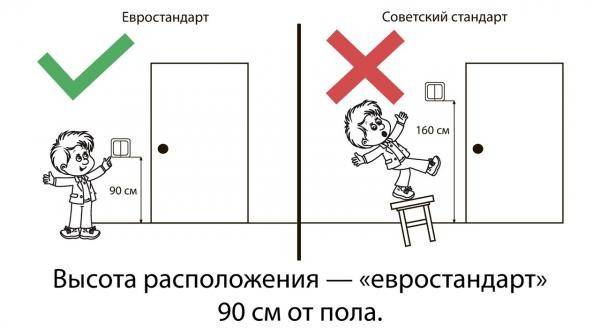

Высота установки выключателей

  • Провода можно прокладывать только горизонтально или вертикально. При этом существуют определенные расстояния от смежных поверхностей, труб или несущих конструкций. Для горизонтальных контуров – 5-10 см от балок перекрытия, или 15 см от базовой поверхности потолка. От пола в пределах от 15 до 20 см. вертикальные контуры: от оконных и дверных проемов не меньше 10 см, от газовых труб – 40 см.
  • В независимости от того, какая проводка будет прокладываться (скрытая или открытая), необходимо следить за тем, чтобы кабель не прижимался к металлическим частям конструкции.
  • Если по одному контуру прокладываются сразу несколько проводов, то их прижимать друг к другу противопоказано. Минимальное расстояние 3 мм между ними. Лучше же уложить каждый кабель в гофру или короб.
  • Соединять между собой алюминиевый и медный провод запрещено.
  • Контуры заземления и зануления соединяются только болтовыми крепежами.

Как видите, правила не очень сложные, поэтому сделать проводку правильно своими руками, не составит большого труда.


Открытая проводка

Установка контура заземления

Этот план работ не требует сложных расчетов, больше физической нагрузки, земельные работы по рытью траншеи выполняют своими руками, если позволяет здоровье. Контур заземления важный элемент в схеме электропитания дома, он обеспечивает безопасную эксплуатацию сети. Поэтому его устанавливают и подключают к распределительному щиту до подачи электроэнергии с вводного кабеля.

По проекту, размещать контур надо в 2 – 3 метрах от фундамента, со стороны распределительного щита. Роют траншею формой равнобедренного треугольника, со сторонами 1.2м, глубиной полметра. По углам траншеи забиваются штыри, на глубину до 3м, сверху оставляют 25 см, для соединения сторон горизонтальной полосой.

В качестве горизонтальных элементов можно использовать уголок 50х50х5 мм, вертикальными элементами служит стальная планка 40х4 мм. Заземляющий проводник от контура до щита из металлической полосы или круглой стали сечением не менее 16 кв./мм. Все соединения элементов конструкции контура делаются сваркой до корпуса распределительного щита. Заземляющий проводник на щите крепится болтами, место соединения тщательно зачищается и смазывается токопроводящей смазкой.

4 Вводный провод и автомат – как выбрать правильно?

Для определения сечения кабеля, ведущего в дом, нужно рассчитать общую мощность (суммарную номинальную нагрузку) всех имеющихся электрических устройств и оборудования

Это особенно важно, если проводка в деревянном доме обновляется. То есть производится полная замена автовыключателей и внутренней разводки

При необходимости установки нового вводного кабеля на брусовый дом либо жилое строение из бревен следует обратиться в энергоснабжающую организацию. Его замена осуществляется до монтажа и опломбирования счетчика учета потребленного электричества.

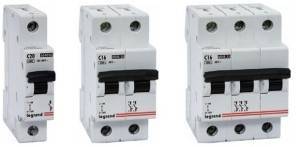

Если сеть здания рассчитана на 380 В, на вводе устанавливается однополюсный автомат. При однофазном питании (220 В) используются устройства с 1 либо двумя полюсами.

Специалисты советуют подбирать автомат с номиналом, который при максимальных нагрузках не отключает подачу тока в жилище, а разрывает электроцепь. Тем самым он исключает опасность возникновения короткого замыкания.

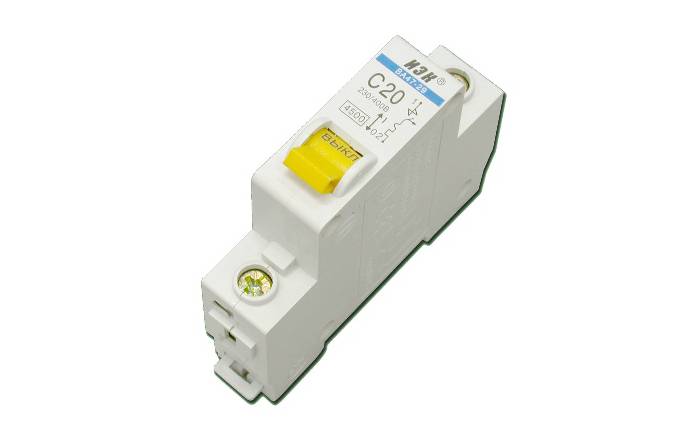

С типом, характеристикой и номиналом вводного автомата (ВА) несложно определиться самостоятельно. Сначала берется мощность всего электрического оборудования в доме. По формуле P / U * 0,8 высчитывается показатель максимального тока. Его величину умножают на специальный коэффициент 1,1 и получают значение, при котором срабатывает выключатель на вводе (в большинстве случаев применяют предохранитель на 25 А).

Характеристику автовыключателя определяют посредством деления ТКЗ на величину номинального тока. Для индивидуальных домостроений рекомендуется применять устройства категории С. Они прекрасно показали себя при работе в электросетях со смешанной нагрузкой.

ВА монтируется после счетчика. Эти два прибора крепят в электрическом щите на DIN-рейку вместе с УЗО и автоматами для отдельных групп оборудования, после чего приступают к прокладке кабелей по жилищу.

Выбор кабеля для проводки в помещениях

Для скрытой проводки, под штукатуркой хорошо использовать плоские кабели марки ППВ, ВВП, ШПВ, ШВВП, с двойной изоляцией, с тремя жилами. Сечение выбирается по группам, план расчетов уже описан. Из многолетней практики электрики, которые выполняли своими руками эти работы, знают не рассчитывая:

  1. На группы освещения от щита, между распределяющими коробками укладывают провод S = 1.5 2,5 кв./мм. От распределяющих коробок до выключателей и приборов освещения S 0,75 -1,5 кв./мм.
  2. Для розеточных групп между коробками S- 4 кв./мм, от коробки до розетки S- 2.5 мм/кв.
  3. На отдельных группах, мощных нагревательных приборов, стиральные машины, кондиционеры, отопительные котлы и электроплиты прокладывают кабель не ниже 6 кв./мм. По плану для каждого вида бытовой техники своя линия и отдельный автомат защиты исходя из потребляемой мощности и токовой нагрузки.

Хочется надеяться, что информация в этой статье будет полезна. Если выполнять работы по проекту, учитывая план последовательности, сложных работ мало. Большинство операций можно выполнить своими руками, не торопитесь, поочередно выполняйте намеченные планом работы. В противном случае исправление ошибок будет стоить дороже, и задержит монтаж по времени.

Виды разводки сети

Перед началом монтажа важно определиться с разводкой электропроводки в брусчатом доме. Разводку разделяют по способам крепления:

  • наружная (скрытая);
  • кабель-канальная;
  • внутренняя (открытая).

Установить открытую электропроводку в брусчатом доме – это не просто протянуть провода по стенам и закрепить их. Между стеной и проводом должна быть изоляция.

Открытая проводка в деревянном доме – это когда провода не прячут внутри стен, а оставляют их снаружи, как часть интерьера. Такой способ монтажа, кстати, самый безопасный

Делают ее с помощью изоляционной ленты, трубки ПВХ, термоусадочной трубки или клеммы. Самый надежный вариант – последний (клеммы), самый доступный – изоляционная лента.

Кабель-канальная проводка– один из типов открытой конструкции. Для нее нужно приобрести металлические короба или электротехнические плинтусы, где будет спрятан кабель от посторонних глаз. Получается, проводки не видно, но доступ к ней открыт в любое время суток. Эта конструкция надежнее и функциональнее предыдущей, хотя бы потому, что проводки спрятаны от домашних питомцев и маленьких детей. Электропровода можно пускать по низу стен.

Скрытая или внутренняя проводка в брусчатом доме продумывается еще на этапе возведения объекта, тогда как внешнюю и кабель-канальную можно выполнить уже после завершения строительных работ.

Скрытую проводку в деревянном доме монтируют еще на этапе возведения здания. Внутри стен устанавливают специальные металлические трубки, куда и прячут провода

Внутри стен при внутреннем варианте монтажа «прячут» металлические трубки диаметром до 15 сантиметров. Эксперты называют такой способ трудоемким и опасным, потому что в процессе эксплуатации сети может произойти давление на металлическую трубку. Она деформируется и, вероятно, заденет кабель. Случится короткое замыкание. Найти локализацию будет проблематично, ведь проводка скрыта, доступ к ней ограничен.

Заземление и УЗО

Бытовая техника является неотъемлемой частью любого дома. Электрооборудование чаще всего имеет полностью или частично металлический корпус, который должен быть подсоединен к заземлению.

Этапы монтажных работ для заземления деревянного дома:

Изначально заготавливаются 3 металлических прута по 3 метра в длину и 3 сантиметра в диаметре. Далее выкапывается канава в виде треугольника с равными сторонами по 1 метру в длину. Глубина канавы зависит от уровня промерзания почвы. Металлические прутья размещаются в углах вырытой траншеи;

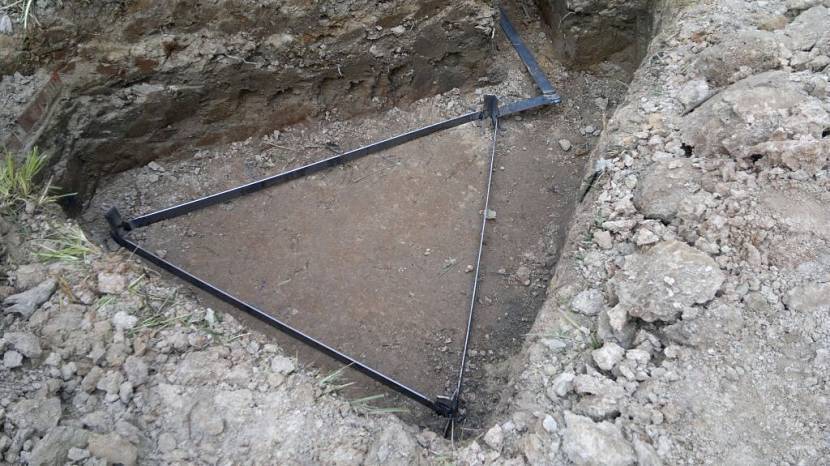

Так выглядит треугольное заземлениеИсточник kadetbrand.ru

  • Затем, при помощи уголков из металла, стержни соединяются друг с другом сваркой;
  • На один из уголков приваривается проушина, к которой крепится стальной прут диаметром 1 сантиметр, при помощи сварки или винтообразного соединения;
  • Стержень должен располагаться так, чтобы заземляющее устройство, при помощи проводника, соединялось с электрощитовой. Кабель для заземления имеет изоляционный слой желто-зеленой расцветки.

Для обеспечения безопасности при утечке электричества на металлическую обшивку бытовой техники, производится монтаж устройства защитного отключения. Данный прибор устанавливается непосредственно в щитовую и подключается к электросети после счетчика. Настройка устройства защитного отключения производится таким образом, чтобы оно реагировало на малейшие утечки тока. Такое оборудование обязательно к установке в помещениях с высокой влажностью воздуха.

Наглядно про УЗО смотрите на видео:

Предельные значения утечки электричества для устройства защитного отключения берется выше, чем напряжение автомата в данной электросети. Показатели утечки разнятся в зависимости от типа защищаемого электрооборудования и составляют от 10 мА до 30 мА.

Тестирование электропроводки

Тестирование электропроводки выполняется при использовании точного сертифицированного специализированного оборудования, и должно проводиться исключительно специалистами, которые могут правильно обработать выдаваемые приборами данные.

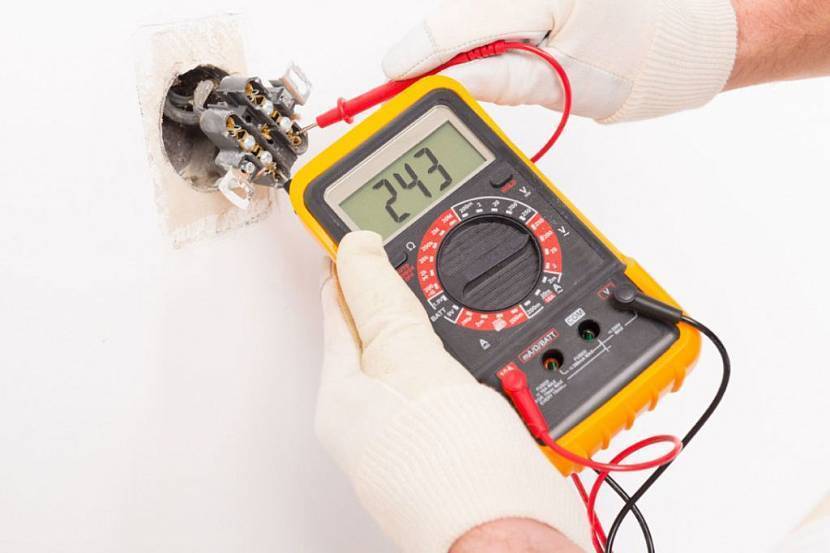

Тестирование обязательный этап перед запуском домашней электросетиИсточник kvlservices.be

Процесс проведения проверочных тестов включает в себя следующие манипуляции:

  • Визуальный контроль;
  • Измерительные работы по выявлению сопротивления изоляции проводника;
  • Профилактические замеры заземления;
  • Проверка работоспособности системы автоматического отключения;
  • Выявление нулевой фазы электросети;
  • Контрольное тестирование защитного оборудования;
  • Выявление разрывов в соединении проводки с устройством заземления.

После завершения всех необходимых работ, специалистами выдается документ, который содержит данные о проведенном тестировании. Такая операция является важным элементом выполнения проводки в брусовом доме, так как позволяет предупредить порчу имущества и обезопасить обитателей здания.

Как проводится тестирование электропроводки – смотрите на видео:

Заключение

При соблюдении всех этапов и норм проведения работ, электроснабжение деревянного дома полностью безопасно для жильцов и применяемого электрооборудования. Оптимальный вариант для выполнения всех необходимых работ – обратиться к специалистам, которые гарантированно выполнят все необходимые вычисления и монтаж в соответствии с требованиями ПУЭ.
