Инструкция по изготовлению и установке деревянных ворот

Деревянные калитки с рамным каркасом

Деревянные калитки с рамным каркасом — более сложные и надежные конструкции. На изготовление основы обычно идет широкий брус.

Фотография №4: деревянная калитка с рамным каркасом

Рамы делают не только прямоугольными. Часто встречаются интересные изогнутые конструкции.

Фотография №5: деревянная калитка с изогнутым каркасом

Для изготовления такой калитки придется вырезать элементы рамы из массива толстой и широкой доски или бруса.

Для заполнения рам используют рейки, штакетины, фанеру, металлоконструкции, кованные элементы и другие материалы. Интересный вариант отделки деревянной калитки — «елочка». Поперечные перекладины крепят под углом к фигурным вертикальным брусьям.

Фотография №6: «елочка»

Критерии отбора древесины

1. Сосновый пиломатериал является наиболее распространенным и доступным видом древесины. Мягкотелый материал, с одной стороны, легок в обработке, с другой предусматривает использование изделий толщиной не меньше, чем 50 миллиметров для каркаса и 25 миллиметров для облицовочных заготовок. Подобная древесина должна обладать достаточной плотностью, специфическим смолистым ароматом и рыжими прожилками.
2. Еловый пиломатериал отличается светлым цветом и характеризуется однородной и плотной структурой, с легкостью удерживающей крепежи и стыки. Такая порода древесины не поддается усыханию.
3. Лиственница, относящаяся к хвойным породам деревьев, имеет более красивую структуру древесины, что обуславливает ее популярность; при этом отличается ценовой доступностью.
4. Лиственные породы деревьев – ольха, береза, клен – не столь массивны, легки в обработке и не подвержены усыханию. Единственный негативный момент – это недолговечность материала в связи с его низкой устойчивостью к погодным условиям.
5. Дуб является благородной и фактурной древесной породой деревьев, наиболее подходящей для строительства гаражных ворот в силу своей долговечности, красоты и прочности.

Конструкции

Чтобы сделать простейшую конструкцию ворот из профлиста, понадобятся 2 распахивающиеся створки на крепком основании. В качестве опоры, на которой с помощью петель они крепятся, необходимо использовать стальные трубы – прямоугольные, круглые или Т-образные, которые углубляются в землю с заливкой бетонного фундамента. Рама ворот может быть с верхней горизонтальной перекладиной или без нее. В первом случае весь каркас получится более жесткий, но тогда будет ограничение по высоте и во двор не смогут заезжать высокие машины.

Створки ворот, кроме самой рамы, имеют перемычки для придания большей жесткости. Они могут быть расположены горизонтально, наискосок или крестообразно, какую схему изготовить, зависит от предпочтений хозяина. Главное, чтобы их было достаточно для жесткой конструкции, например, при высоте 2 м достаточно установить пару горизонтальных перемычек на одинаковом расстоянии от краев рамы.

Основание, на которое крепится рама ворот из профнастила, может быть изготовлено в виде массивных столбов из облицовочного кирпича, бетона или бута. В этом случае вся конструкция приобретает совершенно другой внушительный вид и становится намного прочнее. А профилированный лист сочетается практически с любыми строительными материалами.

Металлический запор для таких двухстворчатых ворот устанавливается с внутренней стороны в нижней части створок. Он предназначен для фиксации ворот в закрытом положении.

Замок для распашной конструкции можно выбрать из нескольких вариантов. Простейший вид – это металлический шпингалет, который можно найти в любом строительном магазине или изготовить самому из подручных материалов. Другой способ надежного закрытия – это сдвижной запор из петель и оцинкованной задвижки с ручкой. Если не хочется мудрить, то есть возможность просто приварить к створкам с внутренней стороны две петли и повесить на них походящий навесной замок.

Интересным решением будет проект автомобильных ворот со встроенной калиткой. Такая конструкция позволит сэкономить место для проема в заборе, но каркас будет иметь более сложный вид. Для калиточной рамы в одной из створок надо делать дополнительные вертикальные перемычки, стоит заранее создать подробный чертеж с размерами и рассчитать всю нагрузку.

Одностворчатые распашные ворота для машины делают редко: на одну большую створку приходится слишком большая нагрузка. Да и открывать их сложнее, поэтому лучше использовать традиционный вариант.

Оригинальны идеи раздвижных автомобильных ворот из оцинкованного профиля, которые для открытия-закрытия двигаются в вертикальной плоскости вдоль забора. Сложность заключается в том, что для них надо установить направляющие рельсы и приварить ролики для движения, а для мягкого хода использовать пружины или амортизаторы. Зато открывать их будет легко, они экономят свободное пространство.

Раздвижные ворота примечательны тем, что их легче сделать автоматическими, чем распашные. Достаточно монтировать электрический привод и подключить его к подвижному механизму. Работу можно обеспечить полностью дистанционным вариантом и открывать/закрывать ворота, не выходя из машины, что особенно удобно в непогоду.

Достоинство раздвижных ворот состоит еще и в том, что для них достаточно одной створки. Надо просто сварить раму из металлического профиля, добавить ребра жесткости и обшить каркас профлистом.

Симпатичную конструкцию ворот из профлиста можно создать, повесив над ними небольшую крышу или арку из того же материала. Кроме красоты, она будет еще и полезной – защищать замок, запор и другие металлические детали от дождя.

Альтернатива распашным воротам

Если распашные не устраивают вас из-за площади открытия ворот, просмотрите возможные чертежи откатных ворот. Возможно, соорудите их у себя. Только такие ворота станут вдвойне тяжелее. Поскольку вместо площади двух створок распашных, здесь они будут сварены вместе. Добавится и конус в одном конце такой конструкции.

Он необходим, чтобы полностью закрывать пространство въезда. Поэтому двигать такие ворота по одной линии вдоль забора вручную проблематично.

Их длина для стандартных ворот на усадьбу равняется четырем метрам. Движущий угол добавляет еще не менее 1,6 метра. Крепление кардинально отличается от распашных.

По длине ворот внизу вмонтированы профиль-салазки для продвижения конструкции по ним. С двух их сторон вделаны в бетон прямоугольники высотой чуть выше ворот с расстоянием между вертикалями 10-15 см. Сквозь них движется рама, а при закрытии они держат её. С одной стороны на два метра бетонируете площадку, на ней укрепляете продолжение профиля и весь механизм движения.

На сайте также можете скачать чертеж гаражных ворот. Ниже расскажем об одной гаражной конструкции.

Размеры

Оптимальный вариант – строительство ворот одновременно с изгородью. Однако многие люди сталкиваются с ситуацией, когда им необходимо произвести расширение проезда или заменить старое изделие. В этом случае потребуется произвести точный расчет будущих ворот.

Осуществляя замеры и рассчитывая необходимое число материала, принимайте во внимание покрытие подъездных путей. Если ваша территория оснащена асфальтовой, бетонной или плиточной поверхностью, можно оставить просвет в 5 см

Если же на дороге присутствует трава, увеличьте просвет до 10 см для комфортного открывания ворот.

Откатные ворота своими руками – монтаж

Можно приобрести уже готовые откатные ворота – в таком случае не придется самостоятельно варить основу/раму, зашивать ее отделочным материалом и ждать, пока полностью высохнет фундамент. Но можно и створку откатных ворот сделать своими руками – это не потребует внушительных финансовых затрат, да и время сушки фундамента пройдет незаметно. Причем, с работой по изготовлению рамы откатных ворот и отделки ее декоративным материалом справится даже человек с минимальным опытом в сварочном процессе.

Изготавливается рама из металлических труб, уголков и швеллеров – их можно приобрести даже в пункте приема металлолома, что будет практично и выгодно.

Не забудьте приобрести фурнитуру, которая будет приводить в действие весь механизм откатных ворот.

Пошаговая инструкция изготовления рамы откатных ворот:

1. Подготавливаем материал – металлические детали нужно очистить от ржавчины и окалин – для этого используется «болгарка». Обязательно при работе используйте защитные очки – мелкие частицы ржавчины и окалин могут попасть в глаза, повредить их. Последний этап подготовительных работ – обезжиривание поверхности металлических фрагментов, которое выполняется с использованием растворителя.

Обратите внимание: специалисты рекомендуют именно на этапе подготовки материалов провести грунтовку металла. Многие игнорируют этот момент, но после сборки рамы будет проблемно тщательно прогрунтовать поверхность элементов в местах их соединения

1. Приступаем к сварке несущей рамы. В принципе, каких-либо стандартов при выборе профилированной трубы нет – тут уж нужно исходить из своих возможностей: некоторые приобретают новый материал, некоторые пользуются услугами пунктов приема металлолома. Сначала свариваем несущую раму откатных ворот, затем навариваем обрешетку – она придаст каркасу прочности.

Обратите внимание: если планируется зашивать ворота с одной стороны, используя толстый материал, то внутреннюю трубу нужно сместить на край рамы. Если же планируется обшивать раму с двух сторон, то эта же труба должна располагаться посередине

1. После изготовления каркаса нужно приварить несущую из набора фурнитуры, который был приобретен заранее. Учтите, что и направляющую, и трубы нужно приваривать к раме в шахматном порядке, прихватки должны быть не менее 20 мм и расположены на расстоянии 25 см. Только при соблюдении таких правил можно быть уверенным в прочности всей рамы откатных ворот, ее «не поведет» даже при длительном и агрессивном использовании.

Рекомендуется варить раму с «укосиной» — этим будет обеспечена устойчивость к ветровым нагрузкам.

После проведения сварочных работ нужно зачистить все сварочные швы и покрасить готовую конструкцию. Причем, специалисты рекомендуют использовать для этого алкидную краску – да, она стоит недешево, но зато перед ее нанесением ненужно проводить подготовительные работы и качество покрытия будет на самом высоком уровне.

Теперь нужно зашить раму любым декоративным материалом – это может быть профилированный лист, доски. Крепится обшивочный материал к каркасу с помощью саморезов, а если для проведения работы использовать шуруповерт или дрель, то процесс пройдет быстро и без проблем.

Виды конструкций

Казалось бы, чего проще: выбрать стандартные ворота под свой проем – и не иметь дополнительной головной боли. Но народные умельцы, доказывая себе и миру, что они не лыком шиты, продолжают искать новые пути экономии и применения собственных творческих сил и технических навыков.

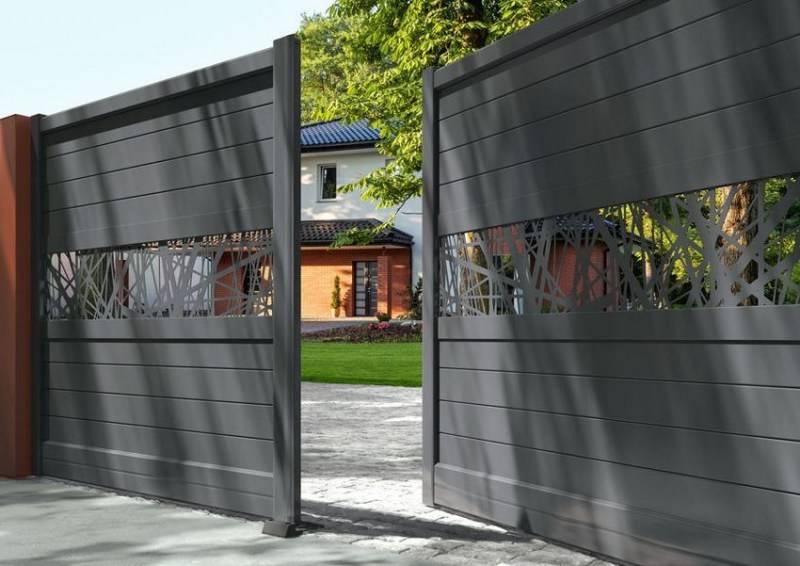

Самые простые из них – классические распашные модели. Состоят они обычно из двух створок, в одну из которых устанавливается входная дверь. Как правило, распашные ворота очень массивны и занимают достаточно много места. Так как на их распахивание требуется довольно большая амплитуда. Они устанавливаются на металлическую раму, к которой крепятся прочными навесами. Такие ворота требуют повышенного внимания: контроль смазки навесных механизмов. Из-за недостаточного ухода за распашными воротами иногда можно обнаружить их провисание.

Секционные ворота для гаража представляют собой несколько металлических подвижных полотен, соединенных между собой петлями. Края каждой части оснащены специальными роликами, которые движутся по специальным направляющим, установленным в проеме ворот. Они уходят под потолок, благодаря чему секционные ворота плавно уходят вверх, экономя при этом место в помещении.

Существует удобная вариация этого вида, когда ворота отъезжают в сторону.

Складные гаражные конструкции также состоят из вертикальных секций. Но чаще представляют собой распашные ворота, складывающиеся по бокам гармошкой. Могут быть установлены в проем любой ширины (от этого будет зависеть количество секций – полотен).

Их можно установить таким образом, что они будут складываться как внутрь, так и наружу – в зависимости от размеров помещения и необходимости его экономить. Основная нагрузка ложится на стены и потолок, таким образом, пространство остается свободным и незадействованным.

Одной из самых распространенных и легких в устройстве разновидностей гаражных ворот являются подъемные конструкции. Как и прочие, они могут быть автоматическими, но также имеют собственный уникальный механизм на рычагах.

Механическая модель подъемных ворот открывается и закрывается легким движением руки, а установив дополнительную планку с моторчиком, можно получить отличные автоматические ворота на пульте дистанционного управления.

Установка направляющей и роликов

Один из последних этапов установки навесных ворот — крепление направляющей балки. Этот элемент присоединяется посредством специальных кронштейнов. Разумеется, та сторона направляющей, по которой на колесиках будет ездить створка, должна располагаться внизу. Обычно направляющая для навесных ворот имеет длину не более 6 м. Поэтому если нужна будет более длинная балка, придется еще раз воспользоваться сварочным аппаратом.

Для увеличения длины балки к ней можно будет просто приварить дополнительный кусок. Нужно следить за тем, чтобы направляющая была без искривлений. В противном случае створка при движении будет застревать. Для выравнивания направляющей балки можно использовать все тот же строительный уровень.

Как только балка будет закреплена в нужном положении, можно приступать к установке роликов. Они должны быть закреплены на створках с двух сторон — сзади и спереди, при этом не имеет значения, как устроены сами ролики.

Ворота нужно устанавливать роликами вверх, так, чтобы они как раз входили в направляющую балку. Для того чтобы створки при открывании не уехали слишком далеко, на направляющей балке нужно установить специальные ограничители, которые обычно идут в одном комплекте с самими роликами.

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м3.

Выбор

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Материалы

Чтобы изготовить простые ворота размером 4х2 метра с облицовкой из профнастила необходимо закупить следующие материалы:

• профиль прямоугольного сечения 60х40 мм для силовой рамы и 20х20 или 30х20 мм для каркаса;
• направляющая балка 60х70 мм;
• профнастил 8-10 кв. м;

• заклепки или саморезы для крепления обшивки в количестве около 200 штук;
• швеллер 40х200 см;
• арматурные пруты 15 метров.

Фурнитуру можно приобрести как отдельно, так и специальный готовый комплект. Хорошо зарекомендовали себя такие производители фурнитуры для откатных ворот, как:

• итальянские – Combi Arialdo и Flatelli Comunello;
• российские – Ролтэк и Doorhan;
• белосусский Alutech.

Самостоятельное изготовление роликовых комплектующих нецелесообразно, так как требует специальных навыков и инструментов. Для монтажа ворот консольного типа необходима будет следующая фурнитура:

1. Роликовые опоры – 2 шт. Их также называют консольными блоками или каретками. Рекомендуется использовать конструкции с подшипниками.
2. Верхний улавливатель – 1 шт. Лучше использовать ловители с направляющими колесиками. Возможно изготовление самодельных улавливателей.
3. Нижний улавливатель – 1 шт.
4. Верхний фиксатор – 1-2 шт.
5. Концевой ролик – 1 шт.
6. Заглушки на несущую балку – 2 шт.

Колесики в опорных и концевом роликах могут быть как металлическими, так и пластиковыми. При этом металлические части более долговечные, но издают шум при движении полотна ворот. Пластик прослужит чуть меньше, а при правильной эксплуатации столько же, но перемещаться такие ворота будут тихо.

Для крепления ловителей и верхнего фиксатора нужны металлические столбы из профиля прямоугольного сечения 60х40 мм. Они устанавливаются на фундамент усиленный арматурой на глубину большую, чем промерзание грунта.

На столбы анкерными болтами крепятся металлические закладные, к которым будут привариваться верхний фиксатор и ответный столб из профильной трубы сечением 30х20 мм. Вместо анкеров можно вывести от столбов арматурные пруты и прикрепить на них закладные.

Крепления фотоэлементов на въезд выполняется на трубы прямоугольного или круглого сечения диаметром минимум 30 мм. Высота труб не должна превышать 1 метр. Их установку также необходимо производить на фундамент, но без усиления арматурой. Фотоэлементы на выезд устанавливаются на опорных столбах.

Материалы

Любые гаражные ворота изготавливаются из таких основных материалов:

• металл (профнастил);
• дерево;
• сталь.

Конструкции из профнастила имеют довольно долгий срок эксплуатации и обладают высокой прочностью. Обработанные специальными антикоррозийными средствами, такие ворота будут устойчивы к влаге и температурным перепадам. К тому же уход за металлическими конструкциями гораздо проще, чем за какими-либо другими материалами.

Профнастил очень легко режется и делится на необходимые участки/секции, снимая дополнительную весовую нагрузку на направляющие. Однако при самостоятельной работе над гаражными воротами следует учитывать, что об обрезанные края металла очень легко глубоко порезаться. Элементарные правила техники безопасности уберегут вас от получения неприятного ранения.

Деревянные гаражные ворота менее востребованы на рынке, но также имеют свою функциональную ценность. Наравне с металлическими, они имеют невысокую цену. Дерево – это всегда красиво и естественно. Пожалуй, на этом все плюсы материала заканчиваются.

Деревянные ворота пожароопасны, менее долговечны и имеют очень низкую прочность. Они подвержены гниению даже после обработки антисептическими и прочими пропитками.

Главной лошадкой, на которую ставит большинство современных автолюбителей и профессионалов своего дела, – сэндвич-панели. Практичные и экономичные, такие ворота являются хорошими тепло- и звукоизоляторами. Их очень легко устанавливать, утеплять и мыть. Отличное противопожарное свойство обеспечит безопасное пребывание вашего автомобиля в гараже с такими воротами.

Профилированные листы – также отличный материал для изготовления гаражных ворот. С такой въездной конструкцией вам не страшны погодные условия и механические повреждения. Это очень прочный, красивый и экономичный материал.

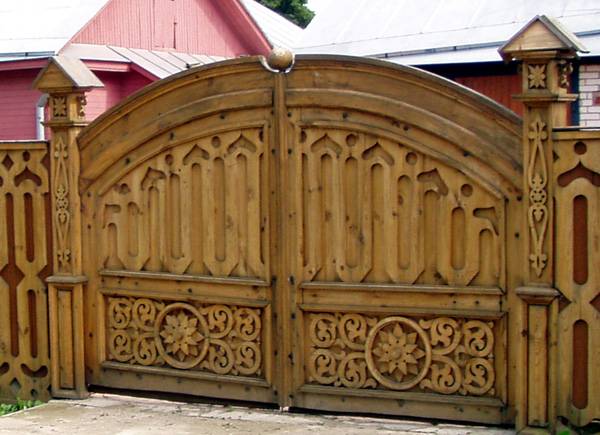

Деревянные ворота и калитка своими руками: фото и сборка

Деревянные ворота и калитка являются визитной карточкой хозяев загородного дома. От того, как выглядят ворота из дерева, можно судить о вкусах владельца, его благополучии и покладистости. Чем аккуратнее выглядят ворота с калиткой, тем лучшее впечатление производит хозяин на своих соседей и знакомых.

Сегодня мы расскажем, как соорудить деревянные ворота своими руками и деревянные калитки. Фото подобных объектов вы можете найти в Интернете, также некоторые присутствуют и в статье. Благодаря этим фото вы сможете определиться с тем, какие ворота из дерева вы хотели бы сделать для своего загородного участка.

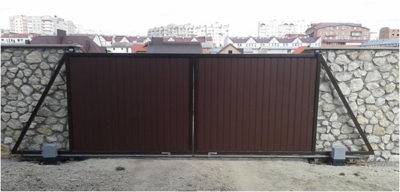

Устройство и принцип действия откатных ворот. Виды откатных ворот

Необходимо подобрать подходящую для земельного участка конструкцию. В зависимости от доступного места, можно установить одностворчатую систему – моноширменную или более дорогую двустворчатую.

Самое простое устройство у откатной рельсовой конструкции. На поверхности почвы закрепляется рельс, по которому перемещается створка. Для этого внизу створки приваривают ролик, он опирается на рельс и скользит вдоль него.

У такого механизма есть достоинства:

• наименьшая сложность для самостоятельного изготовления;
• нижняя опора исключает провисание;
• створка ворот может иметь ширину равную проему.

Присущие данной конструкции недостатки:

• рельс нужно регулярно чистить, на его работу влияет снег, мусор, грязь;
• направляющая должна выступать над уровнем дорожного покрытия.

Подвесные

Устройство ворот подвесного типа предполагает, что створка движется по рельсу, который расположен по верху проема. Опора в нижней части отсутствует.

Плюсами такой системы являются:

• легкость в управлении;
• отказ от нижней опоры дает независимость от погодных условий;
• долгий срок службы.

Подвесная конструкция имеет и минусы:

• чтобы обеспечить въезд габаритной техники, балку нужно размещать высоко;
• большие размеры створки делают ее более дорогой.

Подвешиваемую систему для частного домовладения ставить не выгодно, поэтому она используется в основном на промышленных объектах.

Консольные

Консольные ворота имеют створку, которая не касается земли. Направляющая балка – рельс, швеллер, располагается на самом полотне.

Чтобы конструкция было хорошо сбалансирована, створки делают на 50% шире проема. Если устройство включает 2 синхронные створки, то для автоматического управления понадобится 2 электропривода.

1. Работоспособность не зависит от погодных условий, т. к. остается расстояние до дорожного покрытия.
2. При правильном подборе комплектующих и качественном монтаже устройство легко перемещается вручную и не требует мощной автоматики.
3. Рабочий механизм закрыт от грязи и осадков, что продлевает срок его службы. Тележки с роликами размещены внутри балки.

Недостатки, присущие конструкции:

1. Чтобы спроектировать, подготовить и собрать хорошо действующую консоль, необходима некоторая подготовка в строительстве.
2. Чаще всего нужно делать усиленный фундамент.
3. Длина створки требует соответствующих параметров участка.

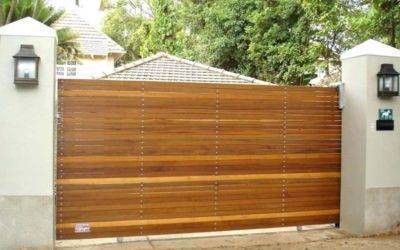

Раздвижные

Откатные более популярны на территориях, которые не подвергаются обильному выпадению снегов, слишком сильному снижению температуры воздуха. Формируются так, чтобы при закрывании двигались по швеллеру в фундаменте из бетона. Управляются обычно автоматическими механизмами, что дает возможность функционировать дистанционно.

Раздвижной с одной створкой

Возводить начинают с эскиза, на котором отмечаются все размеры. Ширина проема не больше 4 м, а высота равняется ограждению.

Требуется приготовить все комплектующие, инструменты. Самыми подходящими полотнами становятся профилированные металлические листы, профнастил. Некоторые хозяева для обшивки отдают предпочтение деревянному брусу, кованным, чугунным элементам.

Раздвижные с двумя створками

На земле формируется рельс или профиль. По нему система движется после навешивания на ролики. Сверху также могут монтироваться роликовые детали, дополнительные скобы, они помогут фиксировать во время передвижения.
