Простейшие конструкции задвижек на калитку для изготовления своими руками

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство “Вертушки” своими руками

Вертушка – один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый “народный” и простой в изготовлении тип. Главное преимущество – его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

  1. Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина – примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
  2. В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 – М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
  3. Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
  4. Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
  5. На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

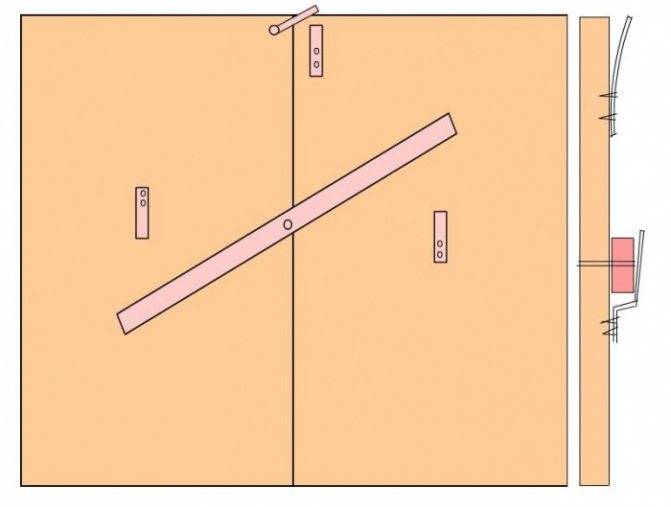

Засов на ворота типа “шлагбаум”

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

  • Разметить отверстие на полосе под отверстие для болта М10 – М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
  • Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один – на той же створке, где крепится засов, рядом с торцом ворот. Второй – напротив него, возле торца второй створки, и третий – вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал – стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

  1. Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
  2. Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
  3. После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

Сделать самостоятельно засов типа “шпингалет”

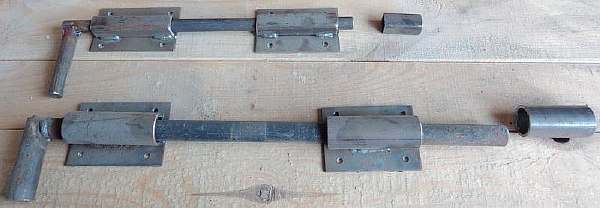

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего – сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

  1. Нарезать трубку на три части – длинный (около 10 см) и два коротких (по 5 см).
  2. Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
  3. Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
  4. Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Советы профессионалов

Чтобы все получилось как можно лучше, учтем мнение профессионалов:

  • Не стоит ограничиваться прочтением пары статей с руководством по самостоятельному изготовлению гаражных ворот. Сейчас на просторах интернета есть очень много подробных видеоуроков и обзоров на эту тему.
  • Выбирая материалы для работы, отдавайте предпочтение более легким и современным. Тогда и дальнейшая эксплуатация готовой конструкции не составит труда и не потребует усилий.

Чтобы создать грамотный и читаемый чертеж, можно воспользоваться простыми специализированными программами, такими как: КОМПАС-3D, AutoCAD, NanoCAD, FreeCAD и т

д.
При сваривании деталей каркасной рамы следует помнить, что для большей прочности лучше соединять края уголков, уложенных внахлест.
Для комфортной работы конструкции гаражных ворот, плавного открывания-закрывания дверей и мягкого функционирования замков и запоров, важно помнить об их смазке и следить за чистотой систем.

  • С целью повышения теплоизоляционных качеств, можно сперва застелить уплотнитель полиэтиленом, а уже только после этого прикрыть его вагонкой.
  • Гаражные ворота не обязательно должны быть стандартными и банальными. Существует масса стильных и оригинальных решений для их создания и оформления. Все зависит только от вашей фантазии и бюджета.

В заключение предлагаем вам посмотреть несколько фотографий готовых гаражных ворот разных видов.

Советы по эксплуатации

При эксплуатации ворот необходимо производить регулярное техническое обслуживание. Кроме того, вам, возможно, придется делать их ремонт. Чаще всего необходимость ремонта обусловлена выходом из строя уплотнителя или поломкой декоративной фурнитуры. Также возможен износ пружин или колёс, поскольку это детали, на которые приходится самая большая нагрузка. Именно поэтому за ними нужно в первую очередь следить и обслуживать.

Ещё одна проблема, которая может возникнуть в процессе эксплуатации – заклинивание автоматического привода. Как правило, это обусловлено перекосом конструкции, вызванным усадкой гаража или деформацией грунта.

Все эти проблемы возникают ввиду ошибок при установке ворот. В целом, техническое обслуживание необходимо производить примерно раз в год в случае, если вы используете ворота для бытовых нужд. А вот секционные модели, установленные в производственных помещениях, нужно обслуживать каждые полгода.

Для того, чтобы избежать возможных нарушений в работе секционных ворот, необходимо поддерживать хороший микроклимат в помещении, вентилировать его. На износ механизмов влияет повышенная влажность, а также температурный режим в помещении. Нужно обеспечить хорошую вентиляцию, а также сухость механизма.

Необходимо регулярно производить периодический осмотр конструкций – проверять герметичность и целостность панелей, степень износа всей фурнитуры и замковых креплений.

Ролики, держатели и замки, а также задвижки необходимо регулярно смазывать. Нужно следить за степенью износа роликов и своевременно заменять их на новые. Если в конструкции ворот имеются пружины, то их необходимо контролировать и регулировать, натягивать, если они ослабляются.

Регулировка ворот – это один из самых важных показателей их работоспособности.

О том, как самостоятельно установить секционные ворота, смотрите в видео ниже.

Штыри и защелки для откатных ворот

Как сделать засов на откатные ворота. Усилие при открывании направлено горизонтально. Для фиксации створки достаточно использовать вертикальный штырь.

  1. Взять калиброванный прут диаметром 10–12 мм. Один конец его согнуть под прямым углом – это будет ручка. Второй сточить на конус и закруглить.
  2. На металлическую пластину приварить по краям 2 куска трубы длиной до 20 мм. Внутренний диаметр подбирается с расчета плотного вхождения прута.
  3. В крайнем положении ворот отметить точку касания конца штыря и забить в грунт трубку. В нее пруток должен входить на глубину 50–70 мм.
  4. На штыре отметить в закрытом положении точку выше нижнего кольца трубы и приварить к ней штырек параллельно направлению ручки. На пластине сделать ограничители. В закрытом положении они не должны позволять пруту подниматься вверх. Когда ворота открыты, достаточно повернуть ручку параллельно полотну, и фиксатор задержит засов в открытом положении.

Откатные ворота из профлиста

Сдвижные разновидности имеют большую функциональность, ведь им для раскрытия не требуется много места. Этот вариант идеально подойдет для небольших дворов или тесных проездов.

Раздвижные ворота из профлиста, сделанные непосредственно своими руками, потребуются тем, кто часто выезжает за пределы своего участка. Их главное преимущество – отсутствие верхних направляющих, что дает возможность проезжать и очень высоким машинам. Причем в зимний период их владельцу не понадобится очищать большое пространство для того, чтобы распахнуть створки.

Откатные ворота с калиткой (или без нее) обычно снабжают электрическим приводом, поскольку вручную одну большую створку отодвигать не слишком удобно.

Есть, впрочем, у данной системы и ряд недостатков:

  • в фундамент необходимо закладывать арматуру;
  • придется купить немало дополнительных и довольно дорогих комплектующих;
  • изготовление и в равной степени установка откатных ворот повлечет большие траты.

Распашные ворота из профлиста – сооружаем своими руками

В первую очередь необходимо подготовить:

  • чертежи;
  • план-схему с привязкой к местности;
  • инструменты;
  • материалы.

Делая расчет, помните, чем уже подъезд к дому, тем шире следует делать проем. Вообще же работая над эскизом, учитывайте, какой именно тип транспорта будет въезжать во двор.

Наиболее оптимальные габариты выглядят так:

  • длина обеих створок не больше 4-х метров;
  • высота до 2-х.

Для того чтобы изготовить ворота по этим размерам самостоятельно, запаситесь следующим:

  • два подходящих по размеру куска профильной трубы с учетом погружения в фундамент (сечение минимум – 100×100 мм, толщина стенки – не меньше 4 мм);
  • материал на внешний каркас ворот (также квадратная труба 40 на 25 мм);
  • уголок для распорок 20 на 20 мм;
  • собственно профнастил;
  • саморезы к нему;
  • бетонный раствор;
  • антикоррозийная грунтовка и краска;
  • ножницы для металла;
  • электросварка;
  • шуруповерт;
  • болгарка;
  • лобзик;
  • дрель;
  • ватерпас;
  • рулетка;
  • штыковая и совковая лопаты.

Если вы намерены делать ворота с элементами ковки, приобретите также и их (готовые продаются в строительных магазинах).

Петли привариваем сразу к столбам для ворот, если они уже установлены вместе с оградой. В противном случае работы по монтажу опор следует провести в таком порядке:

  • квадратные трубы грунтуют и красят в два слоя;
  • по краям ворот роют ямы под фундамент (не менее 1 мера глубиной);
  • на дно насыпать слой щебня с песком;
  • опоры установить вертикально и закрепить арматурою непосредственно в ямке и сверху;
  • залить бетон;
  • оставить его до первичного схватывания (15 суток).

В этом случае петли приваривают лишь после застывания раствора.

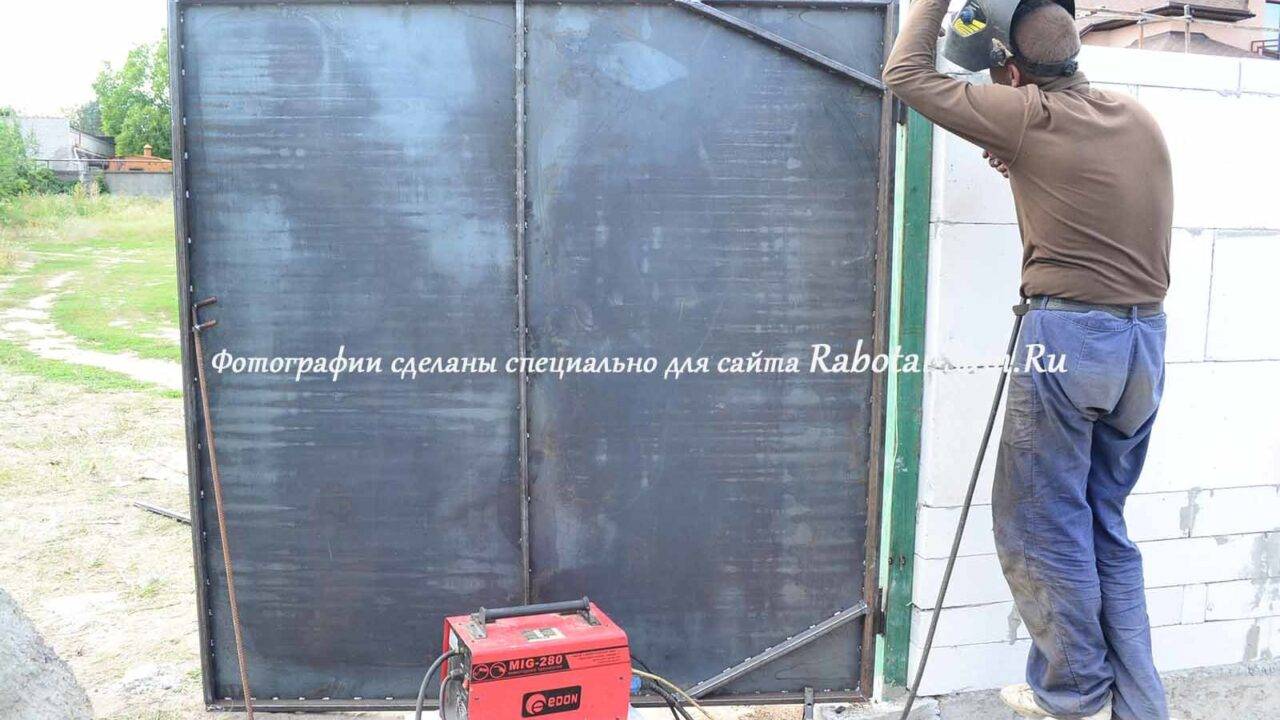

Каркас самих ворот собирают на ровной площадке. Порядок действий следующий:

  • квадратную трубку разделывают по размерам;
  • ее торцы болгаркой обрезают под 45 градусов;
  • раму собирают и прихватывают сваркой;
  • измеряя диагонали, проверяют правильность углов;
  • дефекты устраняют и затем производят окончательную сварку;
  • внутри каркаса по углам устанавливают косые распорки;
  • затем фиксируют 2 поперечины для дополнительной жесткости;
  • швы шлифуют болгаркой;
  • раму окрашивают.

Обшивка делается только после полного высыхания декоративного слоя. Как вариант – монтируют листы металла уже после установки створок на петли. Саморезы в профнастил закручиваются только в местах его прилегания к основе. На метр квадратный достаточно 6 точек фиксации.

Как видим, делать распашные ворота непосредственно из профнастила не так уж и сложно.

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Автоматический

Основное условие подключения и полноценного функционирования ‒ наличие постоянного электрического тока.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

  1. Установить дополнительный источник электроэнергии. То есть при необходимости подключать резервный аккумулятор. Но этот вариант не годится при низкой температуре. Надежнее будет использовать генератор.
  2. Заказать в комплект к автоматике механизм ручной разблокировки. Не входит в стандартный набор комплектации. Придется оплачивать отдельно.
  3. Скомбинировать два предыдущих способа. Так ворота будут работать максимально эффективно и безотказно независимо от наличия электричества.

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

  1. На потолке. Используется под полотна небольших размеров, в гаражах, рассчитанных на один легковой автомобиль. Фиксируется на потолке на расстоянии 1‒2 м от проема. Трос крепится вверху створки с помощью рычага, что создает тягу. С помощью этого троса дверь открывается.
  2. Комплектация с навальным приводом приобретается под массивные большие ворота. Двигатель крепится с одной из сторон от торсионного вала. Для бесперебойной работы потребуется поставить надежный цепной механизм. Двигатель силовым воздействием будет приводить в движение вал, и ворота откроются или закроются.

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

Монтаж направляющих на проём

При установке направляющих важно соблюсти вертикаль и горизонталь

Монтаж подъёмных ворот начинают со сборки и установки направляющих, которые крепят с внутренней стороны проема

Важно соблюсти вертикаль и горизонталь, так как любое отклонение от них станет препятствием для свободного движения секций при открывании и закрывании ворот. Во время монтажа желательно использовать лазерный уровень. Этапы работ:

Этапы работ:

  1. От уровня пола по направлению вверх отмеряют 100 см и ставят отметки на боковых стенках проема.
  2. С помощью болтовых соединений собирают раму из несущих профилей.
  3. Вставляют уплотнитель в пазы профилей.
  4. В угловых точках, в местах перехлёста уплотнительных лент, излишки иссекают острым ножом.
  5. Для придания раме устойчивости и соблюдения её геометрических параметров в нижней части крепят временную монтажную перемычку.
  6. Устанавливают раму вплотную в проём.
  7. В местах ранее сделанных отметок на высоте 100 см. фиксируют профили струбцинами.
  8. Крепят раму к стенкам и притолоке анкерами или дюбелями, предварительно проверив соответствие положения профилей вертикали и горизонтали.
  9. В верхних угловых точках вертикальных стоек крепят ролики.

Советы по отделке

После проведения сварочных работ необходимо все швы хорошо зашлифовать, чтобы убрать окалину и лишний металл. Столбы и каркас лучше обработать специальным антикоррозийным средством и окрасить.

Засовы для распашных ворот

Если вы планируете устанавливать на ворота автоматику, то сложные запоры и засовы не понадобятся. Но при желании можно поставить их. Вертикальные модели являются одними из самых часто встречающихся, так как их легко сделать своими руками из обычной арматуры:

  1. Берём кусок круглой трубы диаметром немного больше, чем арматура. Отрезаем четыре куска одинакового размера.
  2. Привариваем их к верхней и нижней планке каркаса ворот.
  3. Берём четыре металлических прута и с помощью сварки или специального трубогиба сгибаем их под прямым углом. Один конец прутьев должен быть немного больше другого.
  4. Делаем дрелью отверстия в нижней и верхней планке ворот, чтобы арматура в них заходила свободно.
  5. В нижней части ворот (в грунт или фундамент) забиваем два куска трубы, которые будут выполнять роль фиксаторов.

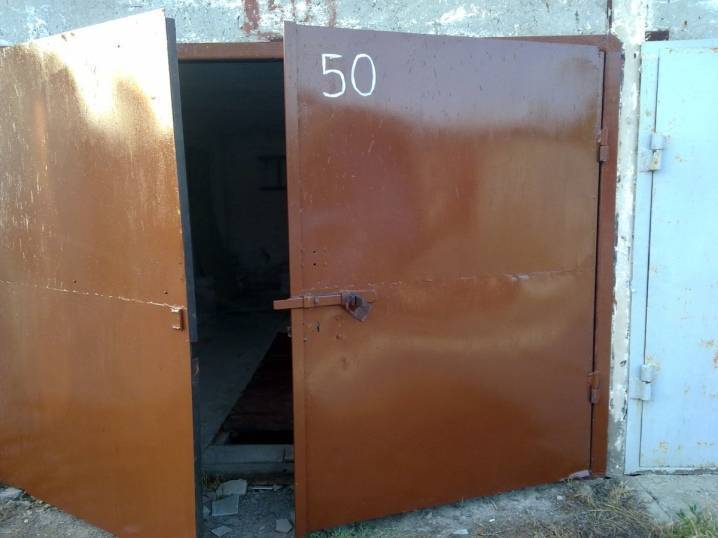

Накладной горизонтальный засов обычно устанавливают на распашных воротах из профнастила на поперечные планки каркаса.

  1. Привариваем квадратный кусок металла на планки ворот в средней части с двух сторон. Это необходимо, чтобы можно было на них наложить заводской засов.
  2. Делаем дрелью отверстия и затем прикручиваем шурупами к металлическим планкам.
  3. На специальные монтажные уши крепим навесной замок.

Видео: как сделать ворота с электроприводом

Распашные ворота с электрическим приводом можно построить самостоятельно. Следуя инструкции по монтажу и обшивке каркаса, установке автоматической системы, владелец дома сможет установить на своём участке надёжную и прочную конструкцию.

Замки по способу запирания

Механическое перемещение запирающего механизма руками, в том числе с помощью ключа. Используется в навесных, накладных и врезных замках.

Электромеханическое перемещение запирающего механизма (например, выдвижение стержней). Для подстраховки на случай отсутствия электричества обычно есть возможность открыть и обычным механическим ключом.

Электромагнитные, когда запирание осуществляется не через механическое устройство, а взаимодействием электромагнитов. Такие устройства требуют постоянного наличия электроэнергии. Поэтому в дорогих моделях должны дополняться источниками бесперебойного питания.

Замки требуют чрезвычайно больших усилий для несанкционированного преодоления запирающего усилия – от полутонны и более. Желательна установка на калитку доводчика, так как от ударов могут сместиться пластины, что существенно снизит эффективность работы. Замки бывают накладными и врезными.

Существующие запорные механизмы

Ассортимент засовов и запоров на сегодняшний день довольно широк.

Запор на ворота из профнастила

Выбирают их по таким критериям, как: тип запирания, место размещения, эстетика, направление движения рабочего элемента. Из основных вариантов выделяются следующие виды механизмов:

  • Горизонтальные. которые бывают верхними, нижними, центральными. Место их применения – гаражные ворота.
  • Вертикальные – вариант, схожий по расположению с предыдущим.
  • Дополнительные – приспособления для калиток и дверей хоз. построек.

Располагаются конструкции либо на раме створок, либо на дверном полотне. Язычок ориентируют параллельно либо перпендикулярно.

Исходя из вкусовых предпочтений и особенностей монтажа, мастер может воспользоваться такими вариациями механизма:

Правила монтажа

Установить засов практически любого типа на гаражные ворота можно самостоятельно

При этом важно следовать определенным правилам. Рассмотрим, как правильно монтировать замок на примере врезной модели

  • Сперва надо подготовить несколько инструментов: шуруповерт, дрель, маркер, сам замок.

  • Далее следует разметить место, на которое вы будете устанавливать замок. В одной створке понадобится выпилить нишу для вставки конструкции. Эта ниша должна быть всего на 1 мм больше габаритов самого изделия.

  • Потом в местах крепежа высверливают отверстия, в которые будут вставляться саморезы.

  • Выпиливаются ниши для запора.

  • После этого можно совершить предварительную установку замка.

  • Замок надо зафиксировать и закрепить с обеих сторон ворот.

  • На завершающем этапе осуществляют монтаж накладки и рукоятки ворот.

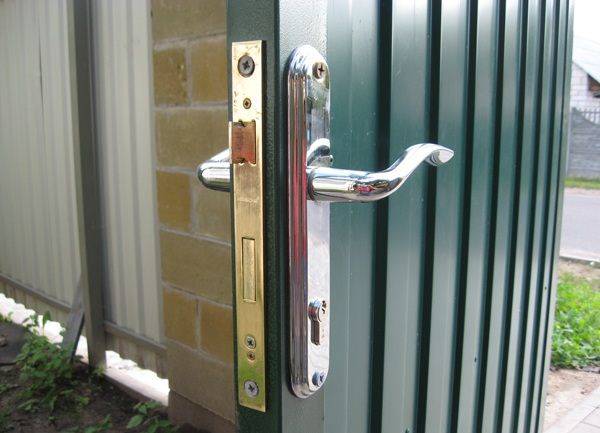

Электромеханические замки устанавливаются немного иначе. Подобные варианты тоже необходимо вставить в основание, как и в случае с врезными экземплярами. Но здесь нужно учитывать некоторые отличительные черты электромеханических систем:

  • в момент, когда осуществляется проводка питания замка, требуется максимально надежно изолировать провод;

  • к самому электромеханическому замку потребуется подсоединить все необходимые механизмы, посредством которых будет производиться управление;

  • кроме того, понадобится зафиксировать устройство, предназначенное для считывания карт либо ввода соответствующих кодовых комбинаций.

Завершив все этапы установки электромеханического засова, ведущего в гараж, обязательно нужно будет проверить исправность его работы. Только внимательное тестирование позволит понять, правильно ли были проведены все монтажные действия. Быть уверенным в том, что все работает как нужно, можно только после успешных результатов подобного испытания установленной системы.

Если вы решили установить автоматический засов, купленный в магазине, то в комплекте с ним может идти подробная инструкция по монтажу. Если таковая имеется, то обязательно нужно ею воспользоваться при самостоятельной фиксации устройства. В таком случае вы застрахуете себя от возможных серьезных ошибок. Даже покупные замковые системы необходимо тестировать на исправность работы после завершения их фиксации.

Самостоятельно монтируя любой тип засова на гаражные ворота, очень важно действовать поэтапно и без лишней спешки. Если в какой-то момент поторопиться и что-то упустить, то безопасность вашего имущества будет под серьезной угрозой

Установка

Какой бы ни был выбран засов для ворот, важно помнить – надежность предохранения от взлома зависит не только от его конструкции, но и от качества его монтажа на тех самых воротах. У каждого вида запорных устройств имеются свои нюансы, касающиеся процесса установки

Их придется учитывать при желании поставить на ворота тот либо иной вариант засова. Вертушку можно установить на любых воротах. В этом случае все делается просто и быстро, даже без сторонней помощи.

Найти в магазине промышленную вертушку – задача не из простых, поэтому проще сделать её собственноручно. Для создания кустарного засова понадобится брусок и полоски из металла. Желательно выбрать брусок 50-миллиметровой толщины. Механизм устраивается так, чтобы крепление располагалось по центру основания устройства, а в процессе поворота «крылья» запирают две створки.

Процесс изготовления вертушки выглядит так. Ровно посередине крепится брусок в форме клина, закрепленный сквозным болтом. По необходимости засов может передвигаться вдоль брусков поворотным механизмом. При закрытии створки будут упираться в деревянные блоки. Они имеют максимально плотное примыкание, что считается весомым преимуществом.

Вскрыть ворота со стороны улицы будет невозможно, так как на полотне нет деталей замка. Придать модели большей функциональности можно оснащением дополнительными вертикальными запорами из металлической трубки от 10 см в диаметре. Трубку режут на три элемента, длина одного из них равна 10 см, а двух других – наполовину короче. Щеколда монтируется только на ровную поверхность. В ином случае стержню не удастся попасть в паз. В качестве поддерживающей меры безопасности механизм оснащается дополнительными ушками, на которые можно навесить дополнительный замок.

Горизонтальный засов рекомендуется дополнять вертикальными шпингалетами. Самая длинная часть приваривается на краю полотна по горизонтали. Один из более коротких отрезков приваривают на край, противоположный длинному отрезку трубки.

Далее сюда вставляют шпингалет, согнутый из металлического штыря (по диаметру штырь подбирают такой, чтоб без усилий задвигался в полость трубки). Шпингалет передвигают до упора, а с краю приваривается 3-я короткая часть трубы. Запор фиксируется креплением из металлической пластины. Дополнительно оборудуют проушины под навесной замок.

Задвижной вертикальный засов устанавливается на воротах в нижней части полотна. В редких случаях, например, при наличии крепкой рамы, допускается установка в верхней части ворот. Задвижка горизонтального типа крепится на одну из створок и удерживает между собой две створки либо одну из них и раму. Обычно при этом хотя бы одну створку дополнительно закрепляют вертикальными фиксаторами.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
