Дымоход для твердотопливного котла: особенности монтажа

Монтаж дымоходных труб

От правильной и безопасной установки дымохода зависит и срок службы самого твердотопливного котла, а также безопасность его владельца. Лучше всего, чтобы монтажом занялись специалисты, т.к. они могут выполнить эти работы, согласно требованиям и нормам:

важно, чтобы система дымохода полностью выводила продукты сгорания; сечение дымохода должно превышать (или хотя бы быть равным) сечение выходного патрубка котла на твердом топливе; дымовая труба должна быть изготовлена из антикоррозийной стали, толщина которой превышает показатель в 1 мм; нужно обеспечить специальный кармашек в основании дымохода, чтобы была возможность очищать конструкцию от сажи; допустимы три поворота трубы, не более; высота трубы должна начинаться от 5 мм, а также не быть меньше показателя, указанного в паспорте конкретной модели котла. К расположению дымовой трубы на кровле также предъявляются требования:

К расположению дымовой трубы на кровле также предъявляются требования:

  • верхнее окончание должно возвышаться как минимум на 50 см над плоской кровлей или на 50 см над парапетом;
  • не ниже конька крыши при размещении менее чем в трех метрах от нее;
  • если высота над уровнем крыши превышает показатель в 1,8 м, нужно произвести его закрепление при помощи растяжек.

Расположение дымохода

Монтаж выполняется согласно схеме сверху-вниз, что означает от твердотопливного котла к крыше. Есть ряд общих требований к монтажу описываемых систем, которые регулируются СНиП-91:

  • к стенам секции крепятся при помощи кронштейнов;
  • стыки секций нужно зафиксировать хомутами;
  • нужно следить за тем, чтобы дымоход не контактировал с газовыми трубами и электропроводкой. А также нельзя допускать его контакта с кровлей, перекрытиями и т.д. В процессе монтажа нужно соблюдать отступ 150 мм для изолированных труб и 300 мм для неизолированных;
  • горизонтальный участок трубы соединения с твердотопливным котлом длительного горения с водяным контуром должен наклоняться в сторону котла;
  • также нужно контролировать, чтобы соединения колен не попадали в перекрытия между этажами;
  • чтобы избежать образования конденсата, следует обустроить участок, который проходит через неотапливаемые помещения при помощи дополнительного утеплителя;
  • в нижнем участке дымохода монтируется тройник с системой слива конденсата.

Применяя секционные системы, нужно быть очень аккуратным в эксплуатации.

Представим ряд ограничений:

  • для растопки твердотопливного котла нельзя применять жидкое топливо;
  • ни в коем случае нельзя использовать дымоход как место для просушивания одежды или обуви;
  • осуществляя очистку дымовой трубы, нельзя выжигать сажу;
  • для тушения твердого топлива в топочной камере котла нельзя использовать воду.

Подводя итог всего вышеописанного, стоит еще раз отметить, что лучше всего расчет и монтаж дымохода для твердотопливного котла доверить профессионалам. Так вы будете уверены в качестве и точности подключения, а главное в своей безопасности.

Для твердотопливного котла — дымоход из кирпича

Дымовая труба из кирпича, как правило, обходится дешевле, чем современные дымоходные системы. Традиционная труба дымохода из керамического кирпича легко выдерживает высокие температуры отходящих газов. Труба выдерживает даже возгорание скоплений сажи в дымоходе.

Кирпичная дымовая труба для котла в частном доме довольно тяжелое сооружение. Дымоход располагают на фундаменте или прочном железобетонном перекрытии. Сооружение такого дымохода требует определенных навыков, кладку герметичного и долговечного дымохода лучше поручить квалифицированному каменщику-печнику.

В дымовой трубе из кирпича часто размещают каналы и дымоходов и вентиляции

Кладку дымовой трубы выполняют из качественного полнотелого керамического кирпича марки не ниже М125 на обычном кладочном растворе. Верхний участок трубы, над кровлей, можно выложить из лицевого или клинкерного кирпича. Толщина стенок дымохода должна быть не менее 120 мм (полкирпича).

Кладка дымохода из кирпича. Рядом с дымоходом, в одном вертикальном блоке обычно размещают каналы вентиляции. Шаблоны облегчают кладку ровных каналов с гладкими стенками.

Размер каналов дымохода и вентиляции выбирают кратным размерам кирпича с учетом толщины вертикальных швов. Например, сечение канала может быть 140х140 мм (1/2х1/2 кирпича) или 140х200 мм (1/2х3/4 кирпича), или 140х270 мм (1/2 х 1 кирпич). На практике часто делают дымовой канал размером 20 x 20 см (3/4х3/4 кирпича). В такой канал в случае необходимости легко подобрать и вставить круглый стальной или керамический вкладыш соответствующего диаметра.

Дымовые газы в канале дымохода не должны сильно охлаждаться. Поэтому дымоход стараются встроить в кладку внутренней стены дома или пристраивают к стене. Участки дымохода, которые проходят через неотапливаемое помещение (чердак) или снаружи дома утепляют минеральной ватой.

Кирпичный дымоход надежно и долго служит только при высокой температуре отходящих газов, которая препятствует образованию конденсата в трубе. Как правило, это условие выполняется при работе дымохода с обычным твердотопливным котлом.

При работе с современными котлами на газе или жидком топливе, а также с твердотопливными пиролизными котлами, пеллетными и другими, работающими длительное время в режиме медленного горения малой интенсивности, кирпичный дымоход довольно быстро разрушается.

Современные котлы сконструированы так, что отходящие газы имеют довольно низкую температуру. В результате в дымовой трубе происходит конденсация паров воды, содержащейся в дымовых газах. Стенки трубы постоянно увлажняются. Кроме того, соединяясь с другими продуктами сгорания вода образует на внутренней поверхности трубы агрессивные химические соединения.

В частности, в отходящих газах котлов содержится сера, которая взаимодействуя с водой, образует в дымоходе серную кислоту, разъедающую его стенки. Внешние признаки разрушения — темные влажные пятна на наружной поверхности кирпичной трубы.

Режим работы твердотопливного пиролизного котла также способствует образованию в дымоходе агрессивного конденсата, быстро разрушающего кирпичный дымоход.

Шероховатые стенки дымохода способствуют накоплению на них твердых частиц сажи. Шероховатость стенок и прямоугольная форма дымоходного канала затрудняют очистку дымохода от отложений.

Для присоединения к кирпичной дымовой трубе газовых и других котлов с низкой температурой отходящих газов, в канале из кирпича необходимо разместить вкладыш — трубу стального или керамического дымохода.

Строительные нормативы

Устройство дымоходов регламентируется СНиП 41-01-2003.

Основные требования к конструкции трубы:

  • высота должна быть не менее 5 метров;
  • расстояние от верха до плоской кровли – не менее 1000 мм;
  • нежелательно применение горизонтальных участков, длина каждого из них не должна превышать 1000 мм, суммарная их длина не должна превышать 2000 мм;
  • высота трубы при скатной кровле:
  1. при расстоянии до конька менее 1500 мм – не менее, чем на 500 мм выше конька;
  2. при расстоянии от 1500 до 3000 мм – вровень с коньком;
  3. при расстоянии более 3000 мм – угол между линией, соединяющей конек с оголовком и горизонталью должен быть не более 10°.

Требования пожарной безопасности к дымоходам

Расстояние от наружной поверхности дымохода из керамики и горючими конструкциями должно составлять не менее 250 мм, для кирпичного и «сэндвичного» короба – не менее 130 мм.

Стены и перегородки из горючих материалов защищают цементной или гипсовой штукатуркой по сетке толщиной не менее 25 мм.

Сила тяги

Сила тяги зависит от следующих факторов:

  • высоты дымохода;
  • состояния канала – гладкости стенок, покрыты стенки сажей или нет;
  • наличия дефлектора;
  • утепления;
  • подвода свежего воздуха.

От наличия и силы тяги зависит Ваша безопасность, поэтому ее следует регулярно проверять, и при необходимости применять меры к очистке канала от сажи, обледенения оголовка трубы.

Дымоход из асбоцементной трубы для ТТ котла

Подключать асбестоцементную трубу к твердотопливному агрегату запрещается. При нагреве свыше 300°С, стенки, не выдержав термического воздействия, начинают растрескиваться и взрываться. Асботруба, при необходимости, может устанавливаться для пиролизного оборудования и котлов двойного горения, с низкой температурой отходящих газов.

Возможно применение асбоцементного кирпичного дымохода под автоматический твердотопливный газогенераторный котел. В процессе работы, отработанные газы не поступают в дымоход моментально, а проходят через дополнительный контур. Температура отходящих газов снижается до минимума. К обычным ТТ котлам, подключать асбестоцементную трубу запрещается.

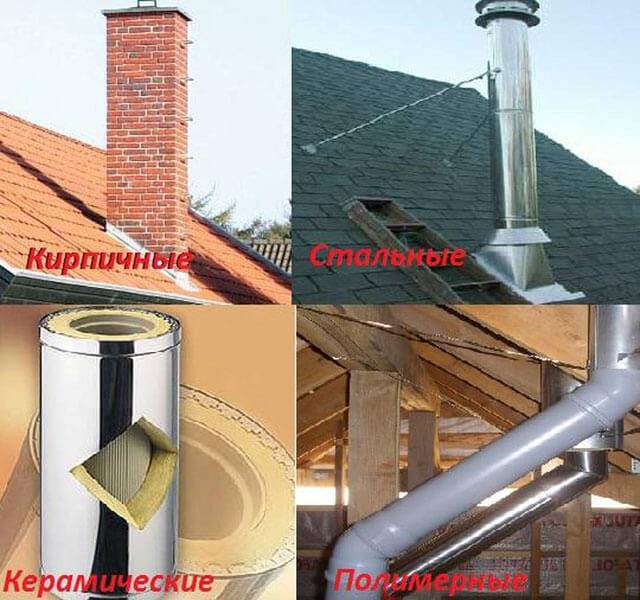

Какие материалы могут использоваться для монтажа

Монтироваться дымоходы для твердотопливных котлов своими руками могут из:

  • стали, обычной или нержавеющей;
  • керамики;
  • кирпича.

К плюсам дымоходов первой разновидности относят прежде всего то, что их монтаж обходится владельцам загородной недвижимости обычно не слишком дорого. Однако и служат в последующем такие конструкции чаще всего не особенно долго. Под воздействием повышенной влажности и из-за частых перепадов температур такие трубы быстро начинают ржаветь и выходят из строя.

Сегодня все более популярными у хозяев загородных домов становятся изготовленные из нержавейки сэндвич-дымоходы. К преимуществам таких конструкций относят прежде всего то, что в них никогда не образуется слишком много конденсата и сажи. Состоят такие дымоходы из двух труб, вложенных друг в друга, и теплоизоляционной прослойки между ними.

Температурный режим в дровяных котлах может достигать очень высоких пределов — от 100° до 350°. Поэтому дымоходы для такого оборудования часто собирают и из жаропрочных керамических труб. Такие конструкции достаточно сложны в монтаже и обходятся владельцам загородных домов обычно довольно-таки дорого. Однако и служить керамические отводящие трубы могут десятилетиями.

Очень высокие температуры способны выдерживать и кирпичные дымоходы. Но такие конструкции отличаются очень большим весом и также достаточно сложны в возведении. Устанавливаться дымоходы этого типа могут и для обычных покупных твердотопливных агрегатов. Но чаще их все же монтируют при обустройстве работающих на дровах самодельных кирпичных нагревательных котлов.

Ошибка №1 – котельная (топочная)

При установке твердотопливного котла в частном доме многие владельцы допускают грубую ошибку – совмещают жилые помещения с котельной. Чаще всего монтаж выполняется в прихожей, кухне или коридоре. Такое расположение, кроме высокой пожарной опасности ведет к следующим негативным последствиям:

  1. Запах гари. Несмотря на эффективную работу дымохода, специфический запах сгоревшего топлива всегда присутствует в помещении, где установлен котел. Он въедается в материал отделки, одежду и предметы быта;
  2. Грязь. При эксплуатации твердотопливный котел требует определенного количества дров, топливных брикетов или угля. Так же нужно удалять продукты сгорания – пепел и золу. Все это в большом количестве будет приноситься и уноситься через жилые помещения, что неизбежно приведет к большому количеству грязи.

Установку твердотопливного котла в частном доме необходимо предусматривать еще на этапе проектирования. В этом случае, под котельную можно выделить отдельное помещение, соответствующее определенным требованиям. Это необходимо по целому ряду причин:

  • Габариты котла и расстояние до стен;
  • Обвязка: трубы, запорная арматура, накопительная емкость (при наличии), теплонасос, группа безопасности, расширительный бак. Все эти элементы используются в наиболее эффективной закрытой схеме отопления и требуют свободного пространства не только для установки, но и для дальнейшего обслуживания;
  • Бойлер косвенного нагрева – используется для получения горячей воды в отопительный сезон;
  • Место для хранения топлива на одну закладку. Это не строгое требование, а скорее рекомендация. Её соблюдение существенно облегчит эксплуатацию котла.

Котельная для установки твердотопливного котла должна соответствовать нормативным требованиям СП 89.13330.2016 (актуальная редакция СНиП II-35-76):

Габариты помещения. Объем – из расчета15 м3 + по 0,2м3 на каждый киловатт мощности оборудования. Площадь не менее 7 м2, высота помещения – около 2,5 м;
Расстояние от котла до ограждающих конструкций: с лицевой стороны (зона закладки топлива) – 2 м, с тыльной стороны и торцов не менее 25 и 70 см соответственно;
Освещение. Аварийные ситуации, связанные с неправильным монтажом твердотопливного котла предусматривают задымление помещения

Поэтому вопросам освещения уделяется большое внимание. Размер окна должен быть не менее 0,03 м2 на 1 м3 помещения

При невозможности обустройства естественного освещения нужно установить обычный и резервный (независимый от бытовой электросети) источник искусственного света;
Вентиляция. Твердотопливный котел отопления использует для горения кислород из помещения котельной. Поэтому в помещении должна быть предусмотрена естественная или принудительная приточно-вытяжная вентиляционная система. Самый простой вариант естественной вентиляции состоит из вытяжки, не подсоединённой к системе дымохода, и приточного отверстия, расположенного в нижней части внешней стены на расстоянии 30 см от уровня земли. Площадь приточного отверстия сопоставляется с площадью сечения дымохода и не должна быть меньше.

Для твердотопливных котлов большой мощности и при недостаточной площади котельной необходимо принудительное нагнетание воздуха в помещение. Оно реализуется посредством обычного бытового оконного вентилятора, устанавливаемого в вентиляционную отдушину. В особых случаях используется специальное устройство принудительного наддува воздуха непосредственно в топку котла. Такие приспособления значительно увеличивают эффективность и скорость нагрева помещения. Однако имеют определенные технические ограничения – используются только в пеллетных, классических и многокамерных твердотопливных котлах. Для пиролизных моделей и котлов длительного горения такая модификация не предусмотрена.

Материалы строительных конструкций и отделки. Твердотопливные котлы имеют довольно большой вес, поэтому в качестве несущего основания используется бетонный фундамент монолитный или штучный. Рекомендуется, чтобы размеры и форма несущего основания полностью совпадали с размерами помещения котельной. Однако в случае установки твердотопливных котлов небольшого размера и мощности в качестве основания, достаточно кирпичной кладки или монолитной заливки толщиной 5 см и размерами 4м2. Такую конструкцию вполне по силам выполнить своими руками. В качестве отделочных материалов для стен, особенно расположенных непосредственно возле котла, допускается использование керамической плитки, облицовочного кирпича и других типов негорючей отделки. Для потолка, обычно, применяется цементная или гипсовая штукатурка.

Условия надёжной работы

Для того чтобы система дымоудаления работала максимально эффективно, необходимо учесть все возможные факторы, которые могут препятствовать идеальной работе твердотопливного котла и правильной циркуляции внутри такого устройства:

Диаметр – один из важнейших параметров, который учитывается при возведении системы отвода отработанных газов. Площадь сечения патрубка твердотопливного котла должна совпадать с сечением дымохода. Идеальная форма – круг, при этом внутренний диаметр должен быть максимально ровным. Даже незначительные выступы внутри способны значительно снизить поток горячих газов и уменьшить тягу.

Высота – этот параметр может быть различным и зависит, прежде всего, от мощности твердотопливного котла. Менее 5 метров высотой дымоход не может быть установлен по правилам.

Для точного расчёта высоты трубы котла, используются сложные формулы, усреднённые показатели для котлов различной мощности приведены ниже:

Мощность (кВт)Диаметр (мм)Высота (м)
181307
281508
451509
6520010
9025011

Чем больше мощность твердотопливного котла, тем выше дымоход, сечение также увеличивается пропорционально мощности котла.

Материал – труба может быть изготовлена из различных материалов, но наиболее подходящими для этой цели является нержавеющая сталь, кирпич и асбестовые трубы:

  • Нержавеющая сталь – система дымоудаления из такого материала очень удобна для монтажа. Такие системы представляют собой конструктор из нержавеющей трубы, который собирается после того, как котёл будет установлен.
  • Кирпич – материал, который используется для таких целей уже многие годы. Такой материал подходит и для дымохода твердотопливного котла. Недостатком кирпичной системы дымоудаления является его высокая стоимость, процесс монтажа занимает очень много времени.
  • Асбестовая труба – дымоход из этого материала идеален в том случае, когда необходимо проложить трубу через перекрытия и крышу строения. Асбест является пожаробезопасным материалом, но имеет существенный недостаток – высокий вес.
  • Утепление – такая процедура необходима , чтобы избежать чрезмерного образования конденсата внутри металлической трубы. Обычно комплекты из нержавеющей стали, которые продаются на рынке, имеют двойную конструкцию, заполненную между слоями металла специальным жаропрочным утеплителем. Самостоятельно можно утеплить стальную трубу с помощью кирпичной кладки, внутри которой помещается дымоходная труба. Внутри помещения утеплять металлическую трубу нет необходимости.
  • Изгибы – при монтаже трубы в независимости от материала, из которого он изготовлен, используется не более 3 изгибов. Если система дымоудаления, будет иметь большее количество искривлений, то значительно снизится тяга, и скорость движения газов по трубе.

Из каких материалов должны изготавливаться вытяжные трубы

При большом разнообразии материалов, для работы дымохода можно использовать только несколько видов. Основными являются:

  • Кирпич.
  • Металл.
  • Керамика.

Самыми популярными остаются трубы, выложенные из кирпича. Они способны выдержать очень большую температуру. Ее максимум достигает 1000 градусов. Сегодня на крыше современных дорогих коттеджей можно заметить оригинальную трубу, выложенную из еврокирпича. Однако при внимательном рассмотрении, можно заметить, из кирпичного дымохода видны вставленные внутрь трубы. Они могут быть стальными или сделанными из керамики. Объясняется это очень просто. Один кирпич не годится для нормальной работы. Другими словами, он будет работать, но не очень долго. Его быстро разрушит едкий конденсат. Поэтому в кирпичную трубу вставляют вкладыш. Свободные полости заполняют утепляющим материалом.

Сэндвич трубы сделанные из керамики, способны выдержать очень большую температуру. Она может превышать 1200 градусов. Это значение намного выше, чем максимальная температура дыма, после сгорания угля.

Такой трубе не страшен конденсат и любые атмосферные явления. Отвод конденсата происходит через специальное сливочное отверстие. Иногда для этого под концом лейки делают дополнительную емкость. Дымоходную трубу из керамики устанавливают на фасаде или внутри здания.

Дымоход марки «Schiedel Uni», если произойдет возгорания сажи, способен справиться с такой термической нагрузкой. При горении сажа нагревается до температуры 1100 – 1200 градусов.

Недостатки керамики

Не отличаются красивым внешним видом. Их стоимость намного выше стальных аналогов. Чтобы установить такие трубы, требуются строительные навыки и опыт. Эти трубы остаются популярными у потребителей, имеющих небольшой уровень дохода.

Металлический дымоход

Для его изготовления используют обычную сталь или нержавейку. К сожалению, стальные дымоходы, не могут противостоять

агрессивной среде. Когда котел будет работать постоянно, труба в очень короткое время станет непригодной для работы, она может быть причиной возникновения пожара.

В состав применяемой нержавеющей стали входят специальные добавки, состоящие из нескольких химических элементов

  • Титан.
  • Никель.
  • Молибден.

Именно они спасают нержавейку от коррозии. Для установки

в котлах используются, следующие марки стали:

  • 316.
  • 316 L.
  • 321.

В их состав входят вещества, позволяющие стали выдержать температуру в пределах 700 – 800 градусов. Эти марки стали, не боятся появления конденсата, они нейтральным к кислотам, не вступают в реакцию с другими агрессивными веществами.

Стоимость дымохода, сделанного из нержавейки доступна среднему покупателю. Он считается наиболее подходящим для установки в котле на твердом топливе.

Стеклянный дымоход

Встречается очень редко. К его положительным качествам можно отнести:

  • Невысокая тепловая инертность.
  • Никогда не появляется коррозия.
  • Оригинальный вид.

Стоимость подобной конструкции очень высока. Поэтому она встречается очень редко. Кроме того, ее монтаж очень трудоемок и стоит больших денег.

Техника противопожарной безопасности

Устанавливать дымоход разрешается в соответствии с требованиями:

СНиП 2.04.05–91У.

ДБН В 2.5-20–200.

НАПБ А.01.001–2004.

Монтаж должны проводить только профессионалы. Сечение дымохода должно соответствовать значению, указанному производителем в инструкции, прилагаемой к котлу.

Требуемая высота дымохода обычно рекомендуется производителем, или она должна превышать 5 метров.

Если имеется горизонтальный участок, его длина не должна превышать один метр.

В конструкции необходимо предусмотреть возможность отвода конденсата, а также очистку дымоотводящего канала.

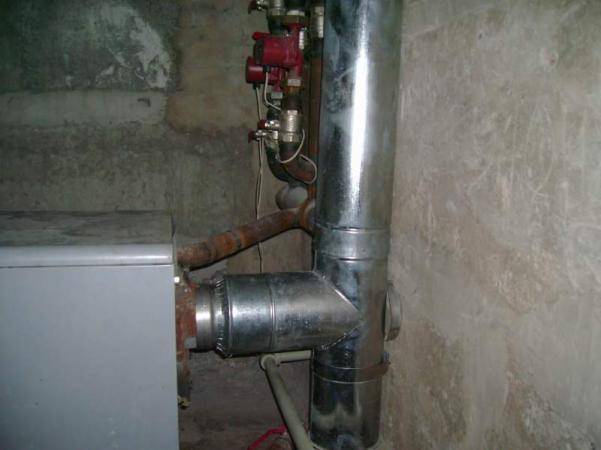

Как подключить дымоход

Все соединения деталей к патрубку твердотопливного котла выполняются термостойким герметиком, выдерживающим температуру в пределах 1250-1500 градусов.

Когда нет соответствия диаметра дымохода с размером дымоходного выхода, устанавливается переходник, чтобы создать плотный стык.

Как собираются детали

Любые одностенные, а также сэндвич, имеющие утепление, собираются только одним вариантом: «труба вставляется в трубу». Узлы соединения деталей дымохода не требуют установки дополнительных хомутов.

Если конструкция изготовлена из специальной, нержавеющей стали, сборка проводится только по конденсату. В этом случае, конденсат, а также возникающие смолянистые отложения, никогда не попадут наружу, они будут стекать вдоль стенок трубы непосредственно в конденсатоотвод.

Если в дымоходе используется ревизия и установлены тройники, сборка всех деталей выполняется «по дыму». Сборка вертикальных деталей, отходящих от тройника, проводится «по конденсату».

Если необходимо провести гильзовку канала, зазор, образовавшийся между трубой и каналом, должен быть больше 4 см. Он необходим, когда происходит расширение металла при нагревании.

Чтобы детали сэндвич дымохода имели более жесткое крепление, устанавливают заклепки или вкручивают саморезы.

Фиксация дымохода

Труба крепится к стене только специальными материалами.

Одностенная конструкция должен крепиться с шагом крепления 1,5 метра на всех вертикальных отрезках трубы.

Если сэндвич дымоход не имеет опорной конструкции, необходимо обеспечить фиксацией каждый элемент.

Если в системе использован тройник 45–87 градусов, или колено 45–90 градусов, монтаж проводится так, чтобы полностью была исключена нагрузка на поворотные части этих деталей.

Если для монтажа требуется установить дополнительную опору, используют напольную подставку, устанавливаемую под ревизию.

При возвышении дымоходной трубы над крышей больше 1,5 метра, в обязательном порядке под растяжку устанавливается скоба.

Проход сквозь перекрытия

Чтобы сделать проход сквозь стену дома или его перекрытия, необходимо воспользоваться строительными нормами, которые сегодня действуют на Украине.

Если сэндвич дымоход с утеплением проходит через деревянные стены, обязательно устанавливается походная гильза и накладывается еще один слой термоизоляции.

Когда монтируется дымоходная труба сквозь кровлю, строители должны установить специальную дополнительную деталь трубы, так называемую «крызу». Создаётся еще один дополнительный слой, состоящий из пожаробезопасных изоляционных материалов.

Завершающий этап строительства

Когда гильзуется кирпичный дымоход, его верхняя часть закрывается дополнительной деталью — окончанием.

Обычно верхушка трубы закрывается дефлектором или красивым грибком.

Если покрытие крыши здания выполнено из пожароопасного материала, типа битумной черепицы, на вершину дымохода монтируют специальный искрогаситель.

Если в доме установлен газовый котел, категорически запрещается монтаж дефлектора. Согласно действующим нормам, верхняя часть трубы газового устройства держится всегда открытой.

Начало работы дымохода

Еще раз проверить, что около дымохода не находятся горючие или быстро воспламеняющиеся предметы, чтобы не возник пожар.

С деталей снимается защитная плёнка.

Открывается шибер, регулирующий силу тяги.

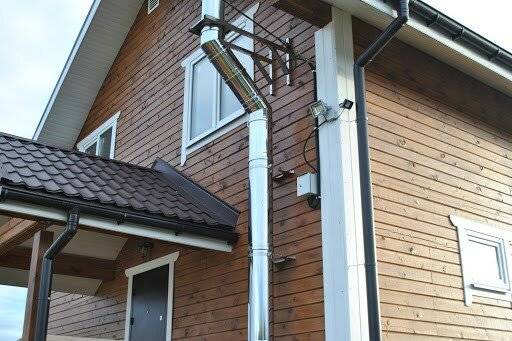

Особенности монтажа с выводом на фасад

В этом случае сборка дымохода своими руками осуществляется примерно по той же методике, что и при выводе трубы на крышу. Однако при таком способе монтажа расположенный на улице наружный участок трубы обычно имеет значительную длину. Из-за сильных перепадов температур в таком дымоходе в последующем может образовываться очень много конденсата.

Чтобы такого не происходило, трубу при монтаже с выводом на фасад обычно утепляют. Выполняют эту процедуру примерно следующим образом:

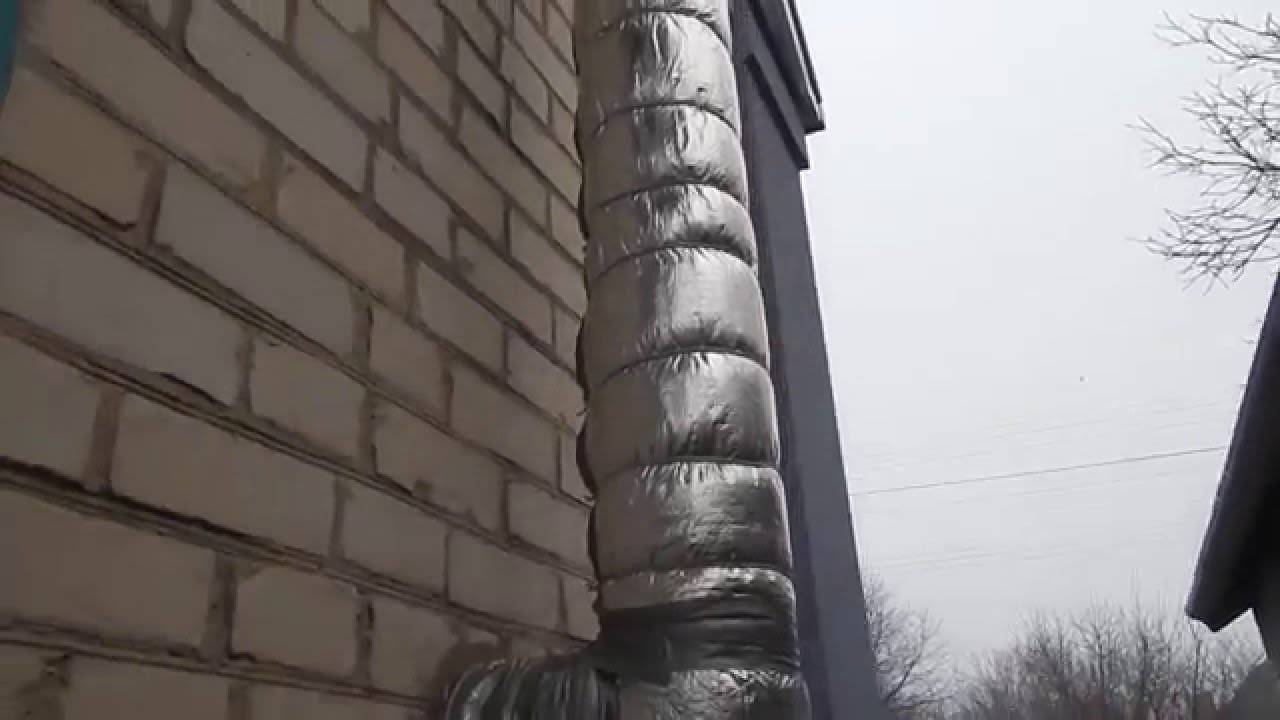

  • обматывают собранный железный дымоход фольгированной базальтовой ватой отражающим слоем наружу;
  • закрепляют теплоизоляционный материал на дымоходе посредством обмотки стальной проволокой.

При таком способе утепления для надежности поверх теплоизолятора на дымоход можно надеть кожух из стальной трубы большего диаметра, изготовленный из тонкой стали. В этом случае дымоотводящая конструкция в последующем прослужит намного дольше.

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме

При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

  • открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
  • закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

  • внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
  • наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу

При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.
