Расположение провода в подрозетнике
Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.
Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.
Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.
Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким
Особо осторожно следует вести себя со старыми проводами, которым более 20 лет
Монтаж подрозетников
Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.
Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).
При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:
- разметить стены в зоне предполагаемого монтажа;
- высверлить посадочные отверстия в необходимом количестве;
- закрепить подрозетники в отверстиях;
- выполнить окончательную отделку поверхности стены;
- смонтировать механизмы и подключить кабели питания;
- установить внешнюю крышку, а затем протестировать работу приборов.
Разметка

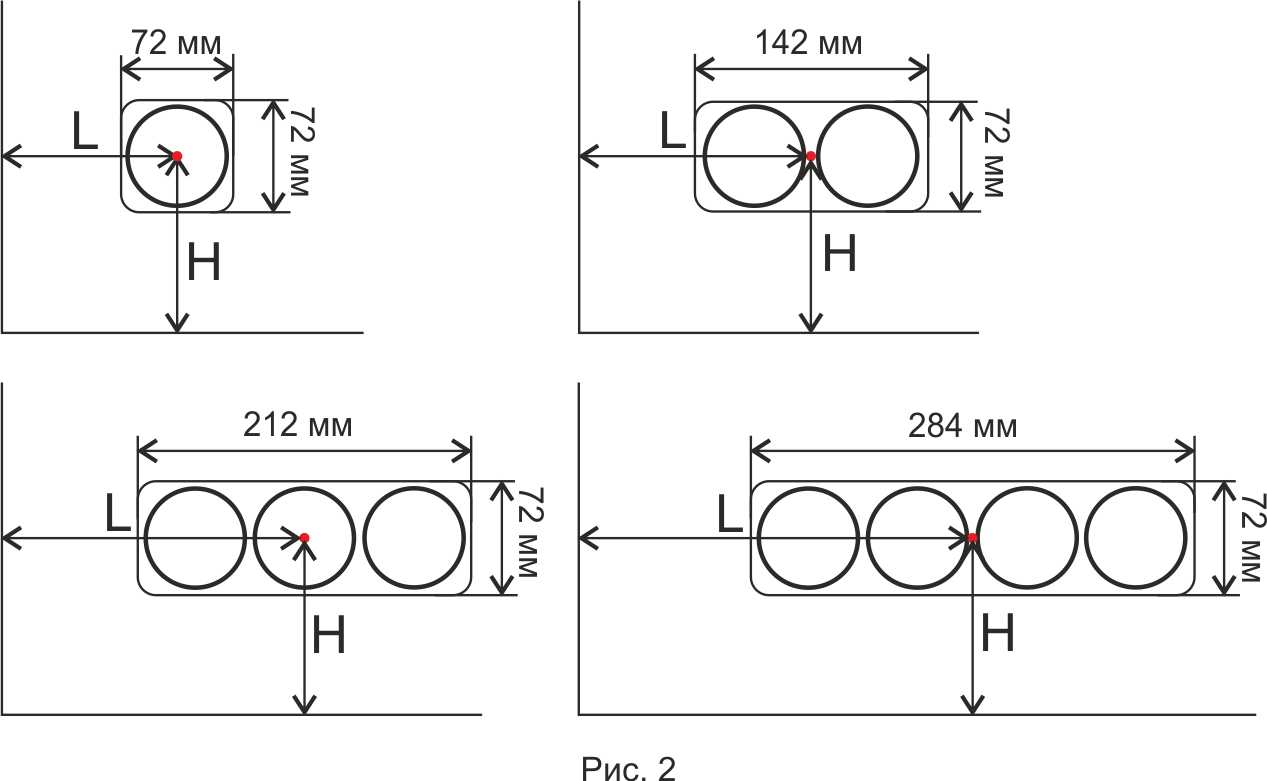

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.
Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.
Делаем отверстия

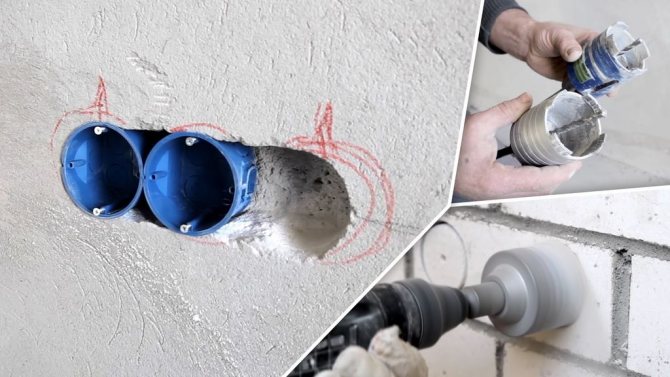

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.
Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).
Установка коробочек
Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.
Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.
Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

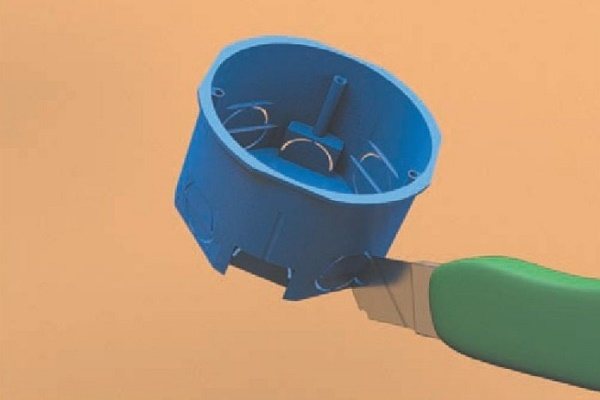

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

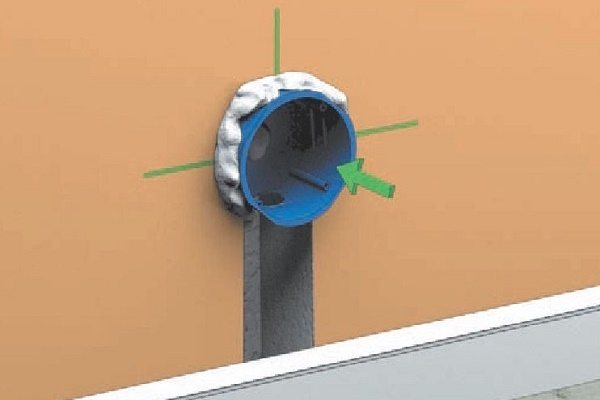

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).
Отличия по системе фиксации
Простые подрозетники на которых не предусмотрено никакого крепежа. У них нет ничего. На некоторых могут идти в комплекте саморезы под крепеж розетки, а самой фиксации к стене у подрозетника нет.
Так вот простые подрозетники подойдут для большинства монолитных и кирпичных стен.Для установки в гипсокартонные стены (и другие, пустотелые в том числе) на донышке подрозетника присутствуют металлические «усики», которые при первом повороте отвертки поворачиваются и выскакивают из пазов.
И когда Вы будете закручивать его в стене, он сам себя будет зажимать, двигаясь строго в направлении оси. В закрученном состоянии он себя усиками зажмет и будет «туго сидеть» на месте. Это самый ходовой вариант установки в гипсокартон.
Продаются и подрозетники с пластиковыми усиками увеличенного размера. В этом случае установка производится путем их зажимания пальцами внутрь. При нажатии они утапливаются в корпус, который вставляется в стену, и затягиваются дальше той же «христианской» отверткой или шуруповертом.
Зажимные усики есть и не только пластиковые, но и металлические. Но работают они, на удивление, гораздо хуже, потому что полноценно не ложатся (не утапливаются) в свои пазы (и даже не забиваются) и рвут гипсокартон в месте установки. Я предпочитаю первый вариант.
Конструктивные отличия подрозетников

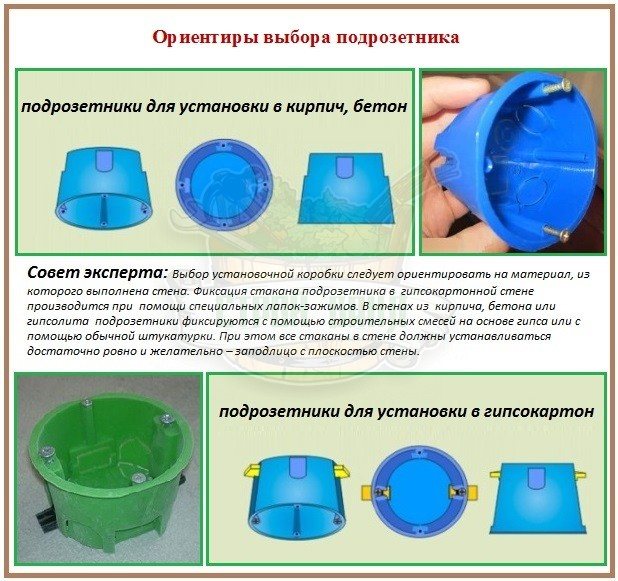

Основой любого подрозетника металлического или пластикового является корпус в виде стакана.
Для бетонных стен. Для изделий, которые устанавливаются в бетонные, кирпичные и пеноблочные стены стаканы делаются без особых приспособлений и фиксируются в отверстиях гипсовым раствором.
Пример крепления подрозетников в бетонную стену гипсовым раствором

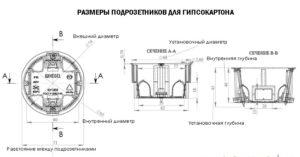

Для гипсокартонных изделий. Более сложную конструкцию имеют подрозетники для установки в полые стены из гипсокартона, листов ДСП или фанеры. На их корпусе предусмотрены винты и зажимные планки.
Пластиковый подрозетник с креплением для гипсокартонных стен
При вращении винта по часовой стрелке зажимная планка поднимается к поверхности стакана и упирается в лист, строительного материала. С лицевой стороны стакан прижимается к листу выступающей верхней кромкой.
Овальные подразетники. Для бетонных и гипсокартоных стен делаются овальные изделия, разной длинны, рассчитанные на установку блока розеток, которые могут быть различного назначения, 220В, подключения телевизионного кабеля и телефонов, модемов интернета.

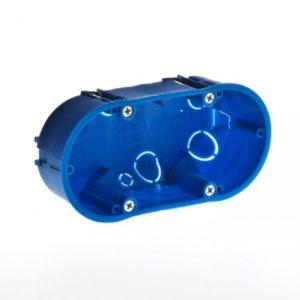

Овальный подрозетник для установки двух элементов
Для установки блока розеток часто используют конструктор с платформой, на которой можно собрать до 5 розеток.
Накладные подрозетники для внешней проводки, в кабельканалахя, плинтусах, элементах мебели.

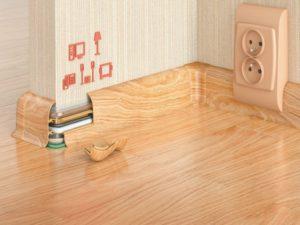

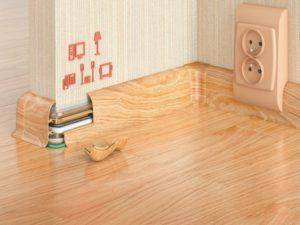

Пример установки набора подрозетника с розеткой в конструкции плинтуса
Отличие креплений по размерам

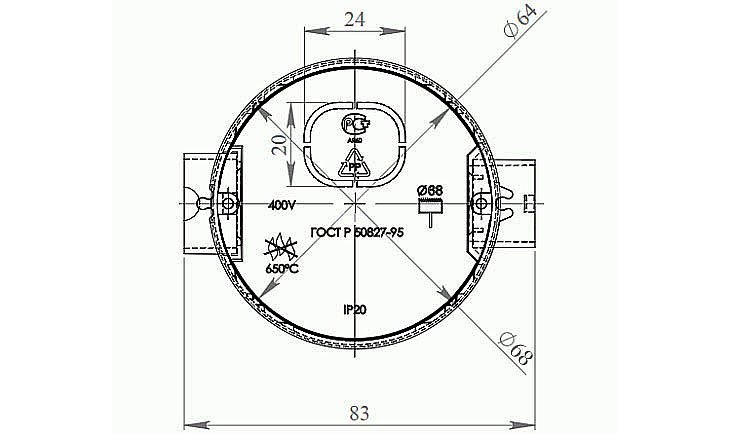

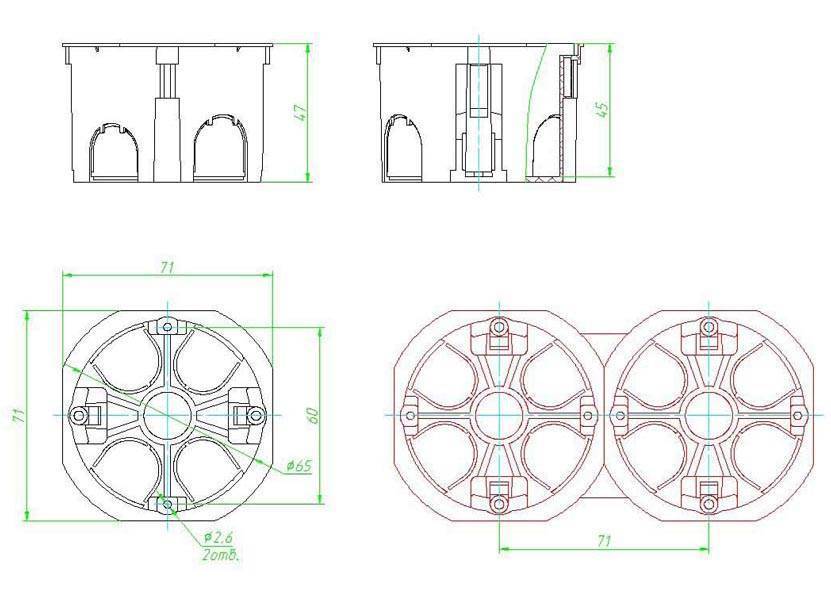

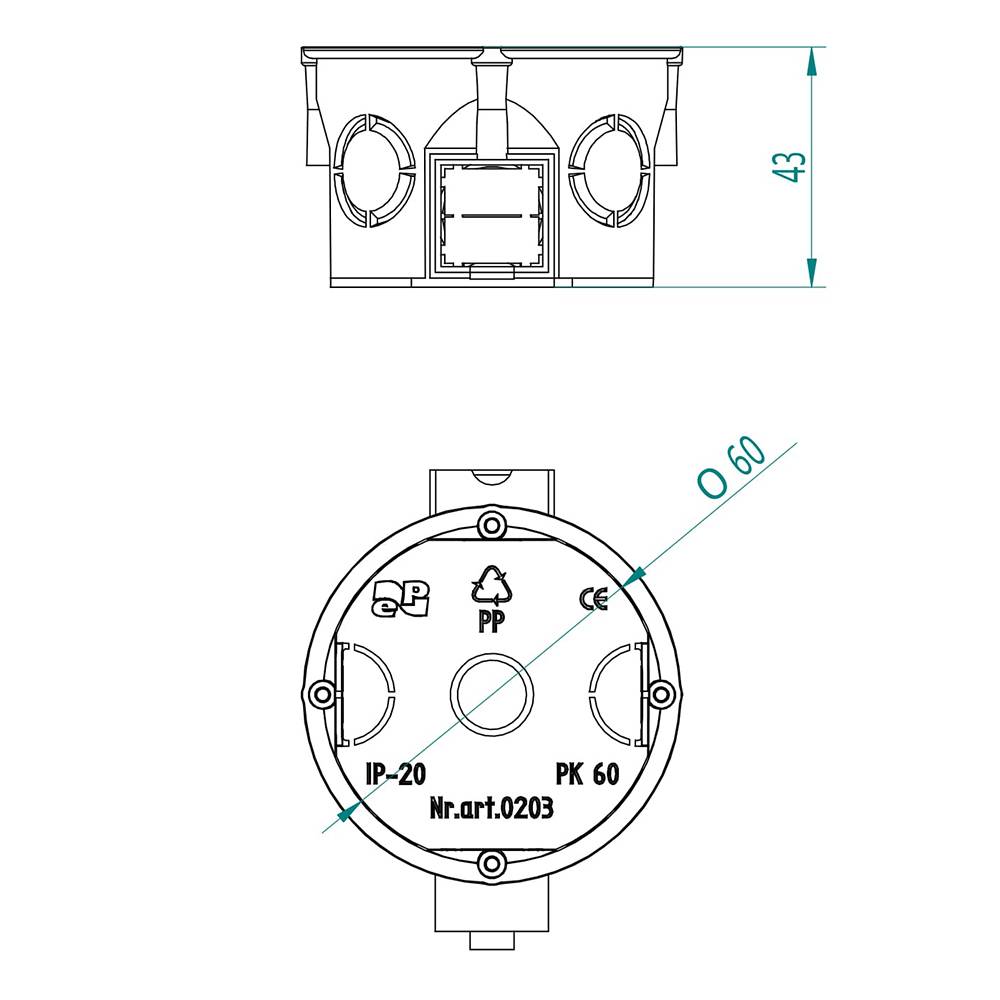

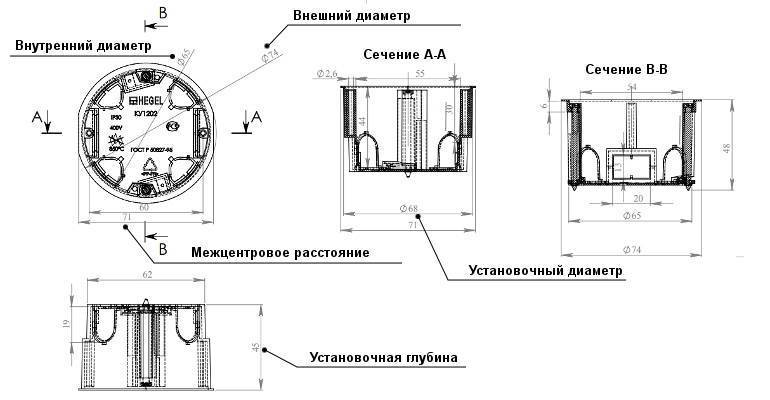

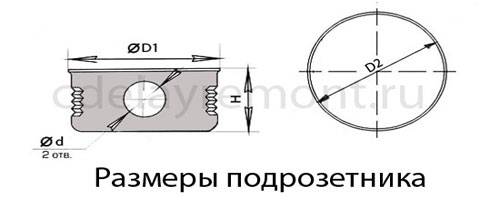

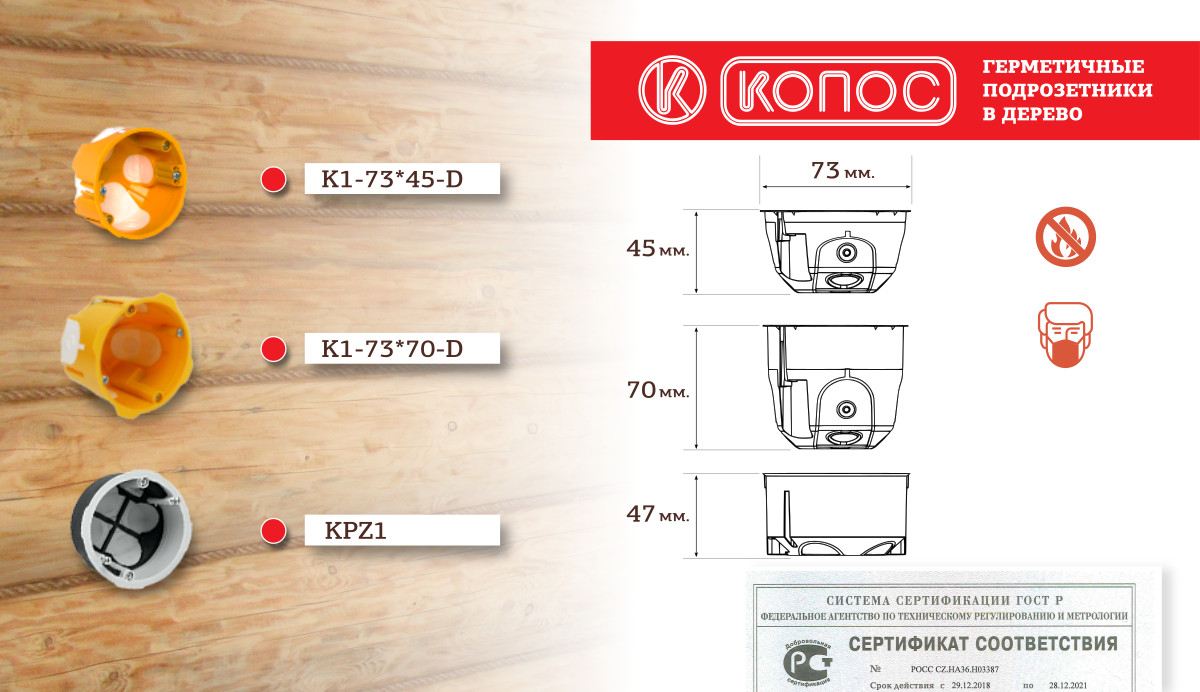

Размеры производители привязывают к стандартам розеток и выключателей поэтому по внешнему диаметру стаканы подразетников бывают 68 мм, с высотой 45 мм. Но так как элементы вставляются вовнутрь, более важны не внешние, а внутренние размеры они могут быть на 3 – 5 мм меньше в зависимости от толщины стенок подрозетников. В некоторых случаях востребованы изделия с диаметром 60 мм так как есть элементы крепления выключателей и розеток сделанные под эти стандарты.
Размеры производители привязывают к стандартам

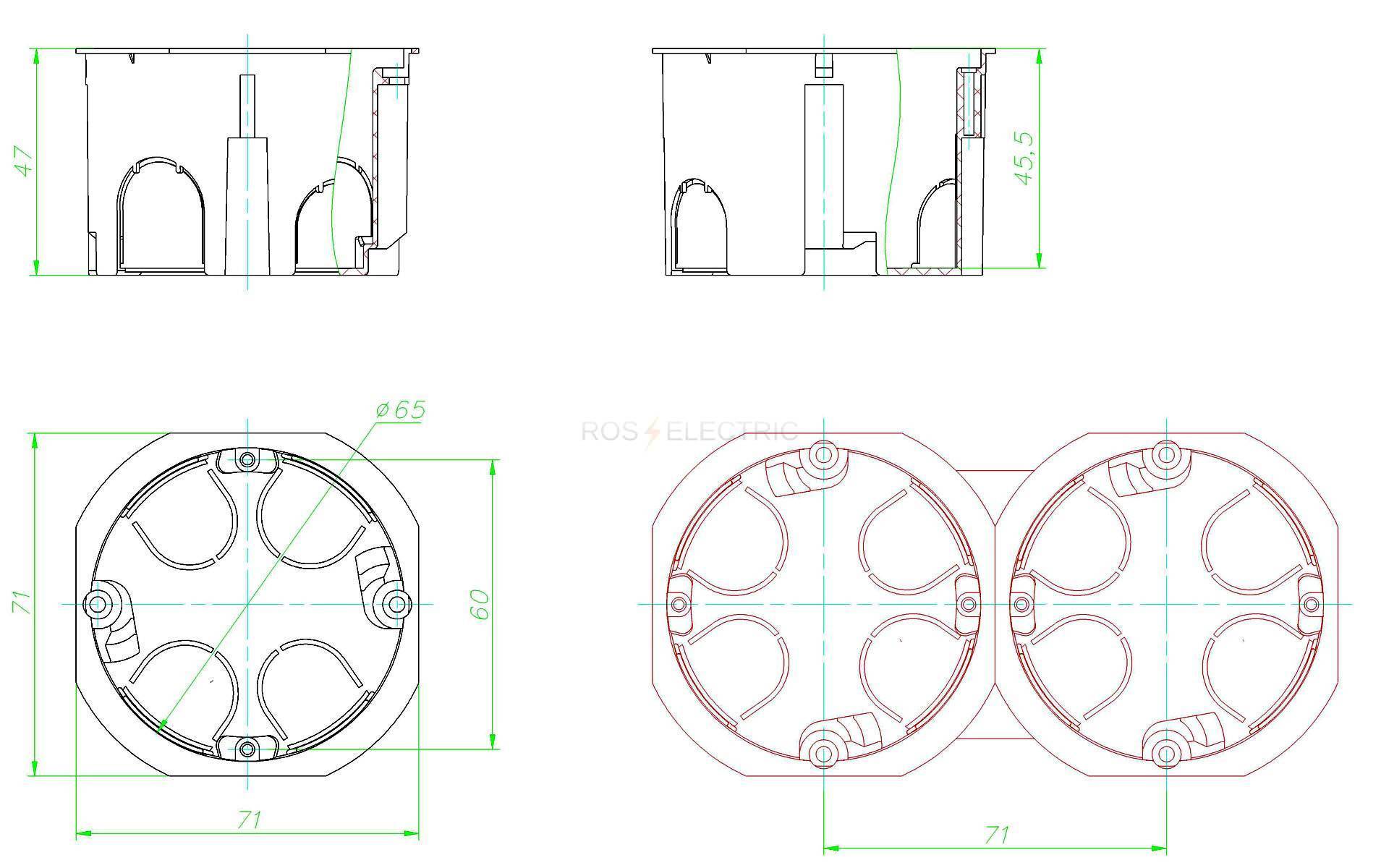

По глубине стандарты изделий бывают 2,5 см и 4,5 см более, последние наиболее востребованы этого расстояние вполне достаточно, чтобы разместить, всю контактную группу с проводами за розеткой. Есть подрозетники с глубиной стакана до 80 см, они очень удобны при монтаже электропроводки без распределительных коробок. Все рассключения проводов и отводы по разным направлениям упаковываются на дне такого подразетника и остается место для установки розетки или выключателя.
Особого значения разница в 5 мм по диаметру не имеет, так как механизм крепления на изделиях которые вставляются в подрозетники предусматривают раздвижные упорные планки в пределах этих размеров. Эта мера обеспечивает универсальность крепления к различным моделям подрозетников. На верхней части стакана сделана выступающая кромка для упора в плоскость поверхности стены, чтобы подразетник не проваливался глубже в отверстие для его установки
С учетом этой кромки диаметр может быть 72 мм, это важно учитывать при сверлении отверстий в стене для подрозетников, чтобы они вставлялись плотно

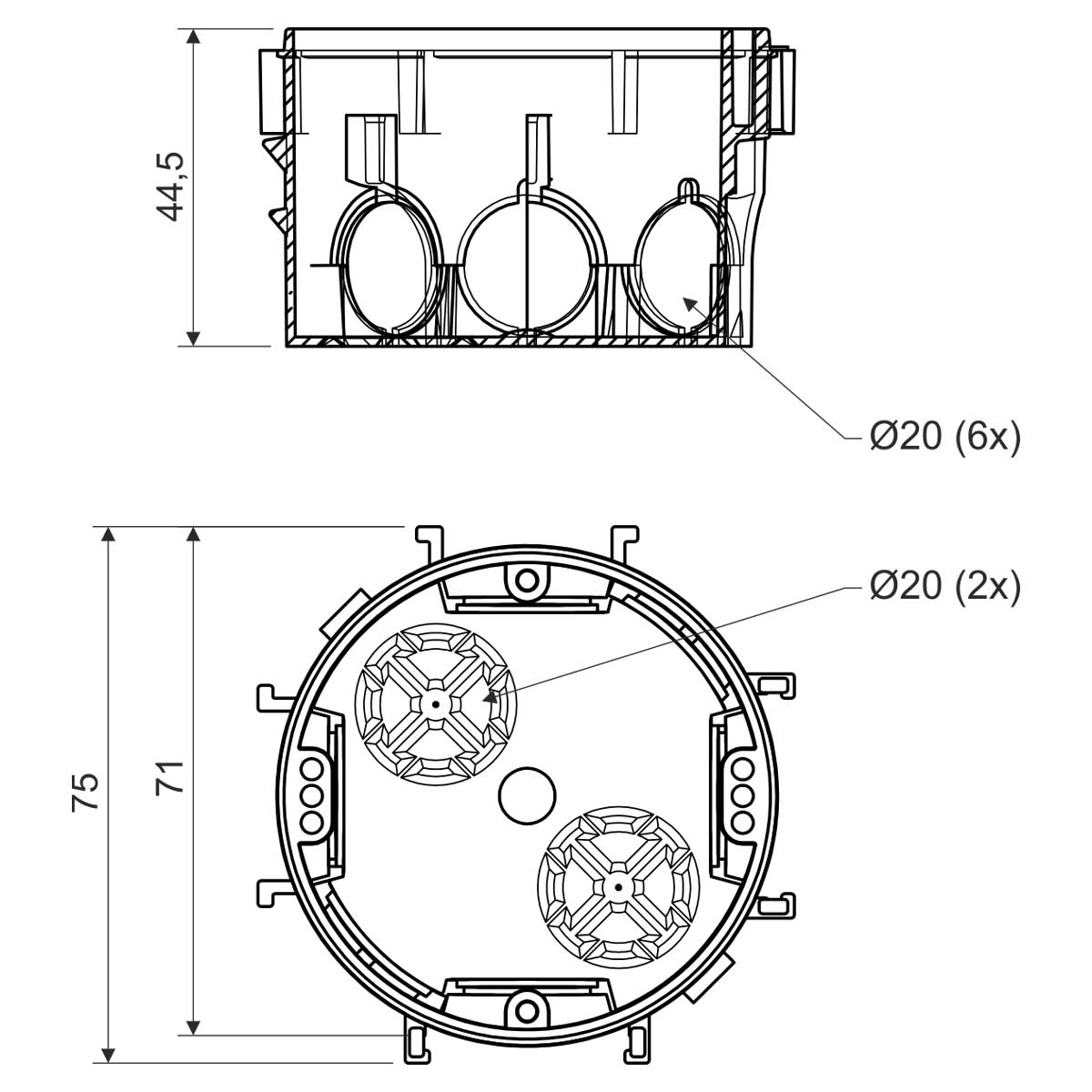

Во всех подразетниках в боковых стенках стакана делаются отверстия, диаметром 1.5 – 2см для ввода и отвода проводов. Они могут быть полностью открытыми с одной стороны, или стенки прорезаются не до конца, обозначая места отверстий с нескольких сторон. Такое конструктивное решение позволяет поддеть пластик или лист жести отверткой перекусить перемычки бокарезами и удалить с любой стороны часть конструкции закрывающее отверстие.

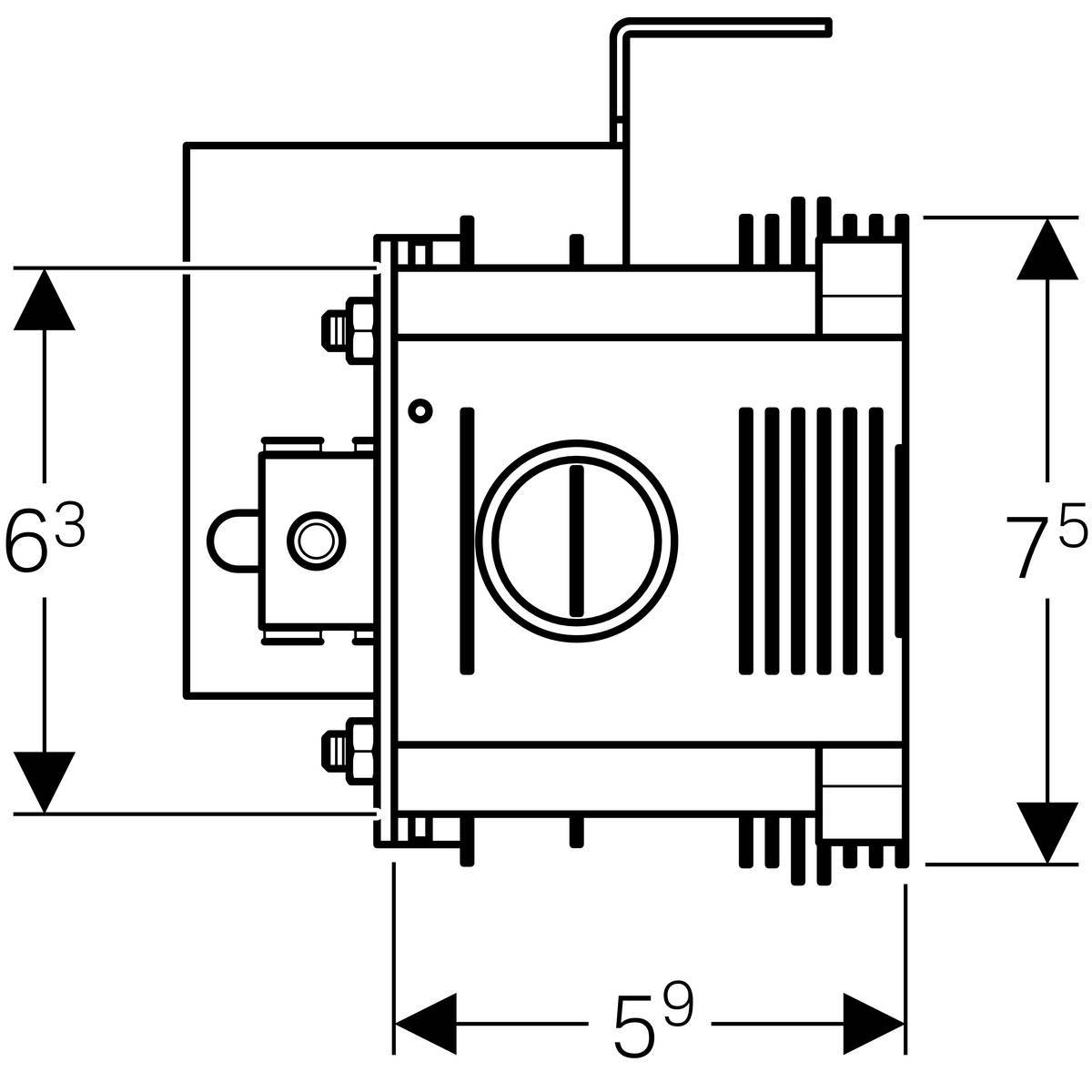

Варианты с квадратными формами подрозетников тоже бывают разными, производители делают исходя из стандартов размера плинтусов и розеток. Основные модели квадратные имеют размеры 70х70 мм или 60х60 мм, есть прямоугольные блоки для установки нескольких розеток от 3 до 5 шт.
Полезные советы
Материалы, из которого могут изготавливаться изделия, отличаются в зависимости от цены и от необходимых термонагрузок, вызванных короткими замыканиями.
Самый распространенный и дешевый – полистирол (он же АБС), температура плавления – 180 градусов, расплавится при первом же коротком замыкании, горюч, при горении выделяет токсичные выхлопы.
Чуть дороже – поливинилхлорид, плавится при 220 градусах, плохо горит, от короткого замыкания возможны частичные оплавления материала, переживет 2 -3 возгорания узла (не от открытого огня, а от замыкания).
Более дорогим является полипропилен, он не горюч, плавится при 650 градусах, возгорание от замыкания возможно, но при условии его использования не в 220, а в 380 вольт (однако такие системы электрики проводят в жилых помещениях крайне редко).
Самым дорогим является полиамид, он так же не горюч, а вот плавится при температурах свыше 1000 градусов, что делает его самым крепким и пожаростойким (на 220 и на 380 вольт), применяется, в большинстве своем, на коммерческих объектах, так как проходит проверку пожарного инспектора и соответствует требованиям пожарной безопасности.

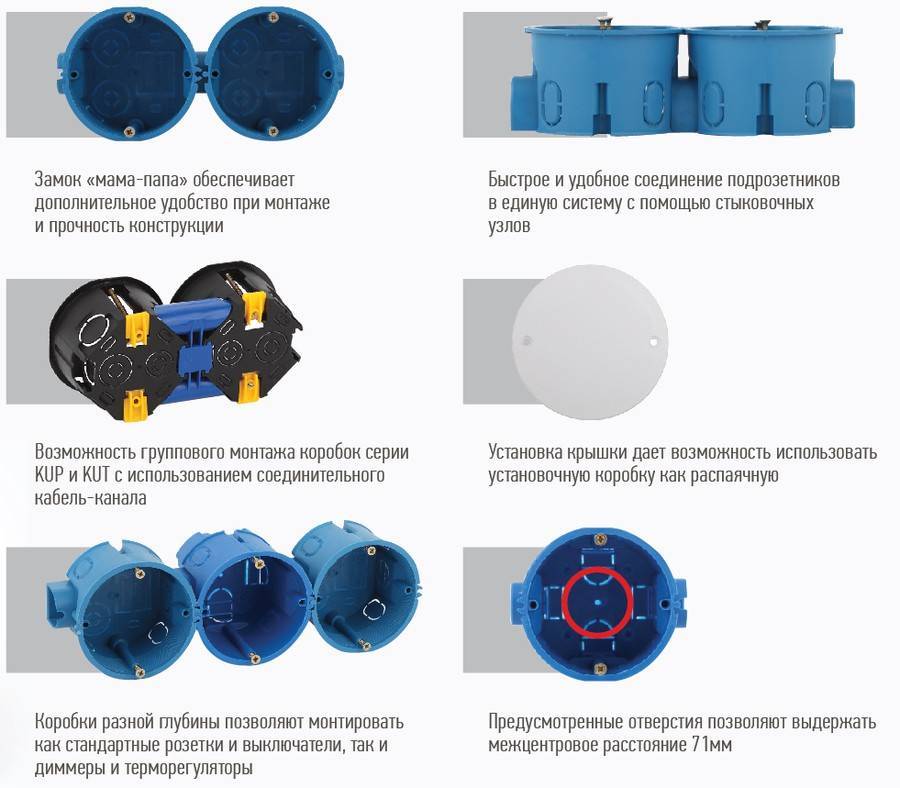

Не стоит забывать и о соединителях подрозетников. В комплекте обычно идет 2 штуки. В комплект дорогих подрозетников (о которых написано выше) включено 4 штуки, но два дополнительных немного длиннее. Монтируются они в специальные разъемы на самих изделиях: заглушки прямоугольной формы предназначены именно для них. У некоторых производителей подразъёмники интегрированные, а снять такие невозможно (только отпилить или отрезать).
За его несоблюдение не оштрафуют, но из-за такой мелочи можно получить возгорание застенного пространства. А соблюдение правила сможет спасти жизнь владельцу.
Обычно подрозетник немного (на несколько миллиметров) выпирает от стены. Если это критично, то до установки изделия можно сделать срез фаски в 2 – 3 мм. Это выполняется круговыми движениями ножа: по диагонали срезается верхний крайний слой на глубину 2-3 мм, с углом около 35-0 градусов.
Перед установкой монтажной коробки стоит загрунтовать стену (даже стены из гипсокартона грунтуют), чтобы не залить кончики проводов и упростить дальнейшие ремонтные работы.
Важным моментом при расчёте и замерах является то, что многие делают отверстия прямо на профилях или около них. В связи с тем, что профили металлические, а металл обладает высокой электропроводностью, стоит делать разъемы как можно дальше от профилей и их пересечений.
Для большей пожарной безопасности стоит проводить кабеля в специальной гофре, которая защищает как сам кабель от внешних воздействий, так и снижает риски нежелательных возгораний. Обычно такие гофры крепят к профилям – это упрощает дальнейшие ремонты.

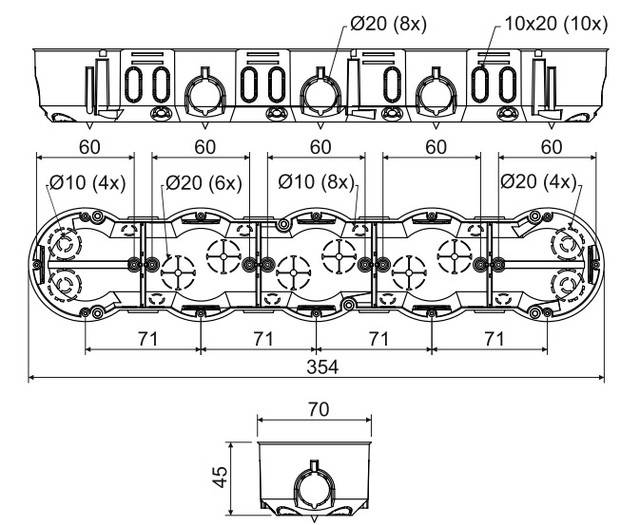

При монтаже трёх и более подрозеток в одном ряду (одной секции с использованием соединителей) рекомендуется вызывать мастеров, если вы не специалист. Дело в том, что можно очень легко запутаться в разветвлении и наращивании кабеля, что точно приведет к неисправностям и другим отрицательным последствиям.
Подрозетники могут быть не только круглыми, но также квадратными или овальными. Квадратные используются для дополнительных разводок кабелей, совмещая в себе как раздаточную, так и установочную коробку. Овальные коробки необходимы для установки двух розеток или выключателей, которые расположены вертикально.
Отдельно стоит отметить мультибоксы. Мультибокс – это вид коробок, предназначенный для открытой установки на плинтус. Мультибоксы бывают двух видов: до плинтуса и до пола. Такие коробки выглядят весьма оригинально, но по пожарной безопасности они далеко не первые.
О том, как правильно установить подрозетник в стену из гипсокартона, смотрите в следующем видео.
Монтаж подрозетников

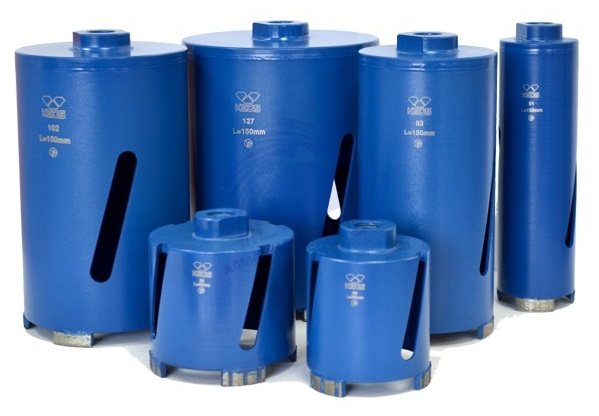

Алмазные коронки по бетону Установку стакана можно провести своими руками. Для этого нужно подготовить следующий инструмент:
- перфоратор, зубило и молоток;
- алмазную коронку по бетону;
- рулетку, строительный маркер;
- уровень;
- гипс или асбест для приготовления фиксирующего раствора;
- шпатель;
- емкость для приготовления строительной смеси.
Этапы работы:
- От распределительной коробки размечают будущие штробы. Линии должны быть строго вертикальными или горизонтальными.
- Конечная точка разметки — предполагаемое место установки стакана. Его прорисовывают окружностью диаметром 70 мм.
- По линиям прорисованных штроб делают каналы под укладку проводки.
- По месту предполагаемого монтажа розетки сверлят круглое отверстие. Его глубину подгоняют по параметрам подрозетника. Тот должен полностью войти в стену, но не сильно утонуть в ней. Чаще бывает достаточно 5-6 см. Ровность глубины контролируют строительным уровнем, прикладывая в гнездо подрозетник. Его края должны полностью сравняться с плоскостью стены.
- Готовую выемку очищают от строительной пыли.
- Проложенную по каналам проводку подводят к гнезду. Оплетку зачищают и вставляют в гнезда подстаканника.
- Нужно тщательно смочить выемку в стене и промазать её строительным раствором. Если это гипсовая смесь, то ее готовят из порошка и воды в соотношении 1:2. Если это алебастр, то пропорции порошка и воды — 4:1 соответственно.
- Готовым раствором обрабатывают и стакан с наружной стороны. Затем вставляют его в гнездо, контролируя выступы над уровнем плоскости стены. Их быть не должно. Исключение допускается, если панель будет дополнительно облицована любым декоративным материалом. Тогда края стакана оставляют выступающими на примерную толщину отделки (с учетом клея, слоя штукатурки и др.).
- После высыхания раствора можно приступать к монтажу самой розетки.
Бурение стены
Формирование отверстия
Примерка подрозетника
Подготовка отверстий для проводки
Очищение отверстий от пыли

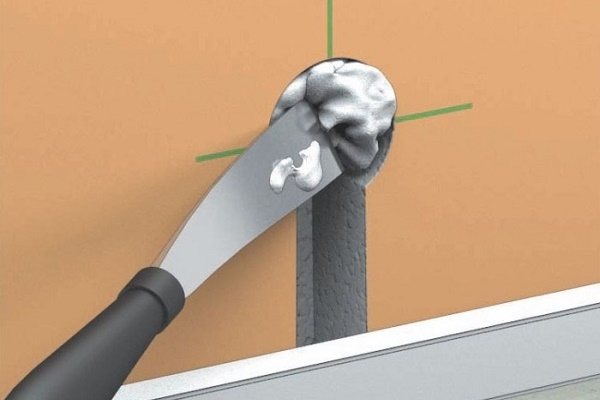

Нанесение фиксирующего раствора
Установка подрозетника в нишу и фиксация раствором
Удаление излишков раствора
Правила монтажа
Все установочные подрозетники имеют функциональные элементы для облегчения монтажа.
Конструкция зависит от материала вертикальных ограждений:
- В полые перегородки из гипсокартона коробки ставят с помощью специальной фиксационной системы распорных лапок.
- В пористых материалах стен применяют кожухи упрощенного строения для монтажа в подготовленные ниши при штроблении.
- Для бетонных поверхностей используют гладкие коробки, их надежно фиксируют быстросхватывающимися растворами на основе гипса и алебастра и дюбелями.
В гипсокартон
Распорные лапки или ушки — основное отличие коробок под розетки для фиксации в гипсокартоне. При таком креплении, если все размечено правильно, алебастр не потребуется.
Правила монтажа подрозетников в гипсокартон:
- Коронкой с зубчатым краем сверлят отверстие в панелях так, чтобы диаметр точно совпадал с размером коробки.
- Саморез фиксируют отверткой, при этом лапки расходятся в стороны, прижимают подрозетник к стене.
- Стандартное расстояние между ушками — 83 мм.
Валера
Голос строительного гуру
Задать вопрос
Для работы не стоит приобретать коронки по гипсокартону китайского изготовления. Товар теряет рабочие параметры после нескольких просверленных выемок (отпадают напайки). Монтажники проводки всегда оставляют запас провода, чтобы в будущем заменить розетку, выключатель, при этом не добавлять недостающие несколько сантиметров.
В бетон
Бетонные стены сверлят перфоратором. Если применять ударную дрель, понадобится в полтора раза больше времени. Обычная дрель не подходит для работы с бетоном.

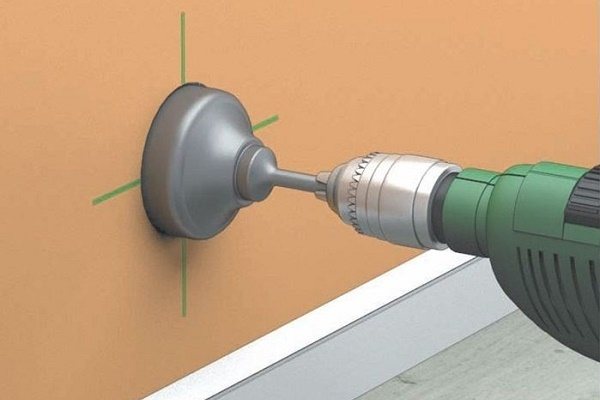

Сначала на стене делают разметку для основного сверла. Дальнейшие процессы:
- Наконечник вставляют в метку, начинают сверление.
- После достижения граничной глубины убирают коронку.

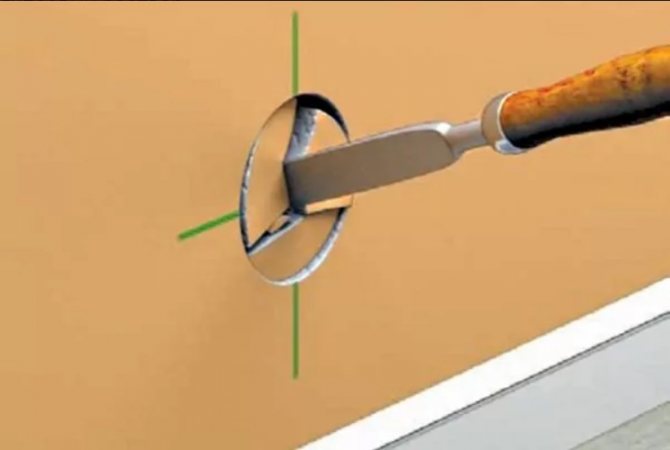

- Выбивают центральную область в черте реза, применяют перфоратор-отбойник или действуют зубилом и молотком.
Под штукатурку и плитку
Разводку проводки в доме делают чаще всего до штукатурных работ или перед облицовкой стен плиткой. Этот момент учитывают при сверлении выемок для подрозетников. Края коробок должны быть вровень со штукатурным слоем или плиточным покрытием, чтобы розеточная крышка прилегала к поверхности без щелей.
Варианты установки коробок в таких случаях:
- Край подрозетника выставляют над стеновой поверхностью на 7 — 10 мм (раствор 2 — 5 мм + толщина плитки 5 мм).
- Формируют отверстие под кожух, заводят в него провода, но сам подрозетник не крепят, а монтируют точно по краям после облицовки или штукатурки.
Как своими руками установить подрозетник
Немудрено, что при проведении ремонта может потребоваться установка новых выключателей и розеток. Часто это вызвано изменением планировки и дизайна помещений. Установка данных изделий начинается с монтажа подрозетников. Несмотря на то, что они предназначены для монтажа на горючее основание, для удобства последующей установки розеток и выключателей, их устанавливают и в бетонное основание. В этой статье мы поговорим о том, какие бывают подрозетники и как происходит установка подрозетников.
Что такое подрозетник
Подрозетник – не что иное, как всего лишь маленькая емкость, которая используется при монтаже выключателей или розеток. Подрозетники для бетона, древесных стен, гипсокартона – все они выполняются из материалов, не поддающихся возгоранию. Сегодня чаще всего используются пластиковые изделия, но можно купить подрозетник металлический и даже подрозетники деревянные. Последние используются в тех случаях, когда имеет место открытая проводка.
Характеристики подрозетников
- Размеры. Изделия изготавливаются под определенный внутренний диаметр подрозетника. Чаще всего он равен 60 или 68 мм. Имеет значение и глубина подрозетника – от 25 мм и больше;
- Форма. Данные изделия бывают различной формы: прямоугольной, квадратной, круглой. Круглые используются чаще всего. Они монтируются в сплошные стены и гипсокартонные конструкции. При установке в гипсокартонные стены используются специальные подрозетники для гипсокартона, которые оснащены специальными крепежными элементами, позволяющими надежно фиксировать изделие в вырезанном отверстии;
- Материал. Мы уже говорили о том, что в большинстве случаев в качестве материала для таких изделий использую полипропилен. Он не только дешевле, но еще и удобнее при установке;
- Межосевое расстояние. При блочном монтаже имеет значение расстояние между подрозетниками. Обычно оно равно 71 мм. Блочная установка подразумевает использование изделий одного диаметра.
Установка подрозетников
Установка подрозетников – дело нехитрое, но от правильного выполнения данной работы зависит последующий монтаж розеток или выключателей. Первым делом нам необходимо сделать отверстие в стене. Для этого можно использовать болгарку или перфоратор. Во втором случае лучше использовать алмазные коронки для подрозетников, благодаря которым можно получить идеально ровное отверстие: сначала высверливаем контур, а потом перфоратором с пикой выдалбливаем объем материала под монтаж изделий. Арматура, встречаемая в стене, перерезается болгаркой. В принципе, коронка для подрозетников – оптимальное решение, используя которое вы сможете сделать не одно отверстие в стене. Они должны с запасом умещать в себе подрозетники.
Далее изделия устанавливаются в созданное отверстие таким образом, чтобы его края находились на уровне со стеной – не утопали в ней и, одновременно, не выступали из нее. Ориентируем подрозетник gusi или любой другой при помощи уровня. Учитываем сторону, с которой будут заводиться провода – с этого бока у нас должно быть отверстие в монтируемом изделии.
Монолитный монтаж подрозетников лучше всего проводить, используя алебастровый раствор. Его преимущество состоит в том, что он быстро затвердевает, и установка подрозетников в бетонной стене не растянется на несколько часов. Сначала алебастром заделывается пространство за монтируемым изделием, потом – по бокам. Одновременно следим за тем, чтобы положение элемента не сбилось. Шпателем снимаются излишки и замазываются края отверстия. Собственно, с тем, как установить подрозетник, мы разобрались!
На строительном рынке представлен широкий ассортимент данной продукции. Вы всегда можете позволить себе приобретение изделий gusi, а если не сильно жалко денег, то и купить legrand подрозетники. На последние подрозетники цена несколько выше, что связано с высоким классом данной продукции. Добавим, что особой роли это не играет, т.к. они все равно скрыты от глаз, а их качество находится примерно на одном и том же уровне!
Конструктивные отличия подрозетников
Основой любого подрозетника металлического или пластикового является корпус в виде стакана.
Для бетонных стен. Для изделий, которые устанавливаются в бетонные, кирпичные и пеноблочные стены стаканы делаются без особых приспособлений и фиксируются в отверстиях гипсовым раствором.
Пример крепления подрозетников в бетонную стену гипсовым раствором
Для гипсокартонных изделий. Более сложную конструкцию имеют подрозетники для установки в полые стены из гипсокартона, листов ДСП или фанеры. На их корпусе предусмотрены винты и зажимные планки.
Пластиковый подрозетник с креплением для гипсокартонных стен
При вращении винта по часовой стрелке зажимная планка поднимается к поверхности стакана и упирается в лист, строительного материала. С лицевой стороны стакан прижимается к листу выступающей верхней кромкой.
Овальные подразетники. Для бетонных и гипсокартоных стен делаются овальные изделия, разной длинны, рассчитанные на установку блока розеток, которые могут быть различного назначения, 220В, подключения телевизионного кабеля и телефонов, модемов интернета.
Овальный подрозетник для установки двух элементов
Для установки блока розеток часто используют конструктор с платформой, на которой можно собрать до 5 розеток.
Накладные подрозетники для внешней проводки, в кабельканалахя, плинтусах, элементах мебели.
Пример установки набора подрозетника с розеткой в конструкции плинтуса
Отличие креплений по размерам
Размеры производители привязывают к стандартам розеток и выключателей поэтому по внешнему диаметру стаканы подразетников бывают 68 мм, с высотой 45 мм. Но так как элементы вставляются вовнутрь, более важны не внешние, а внутренние размеры они могут быть на 3 – 5 мм меньше в зависимости от толщины стенок подрозетников. В некоторых случаях востребованы изделия с диаметром 60 мм так как есть элементы крепления выключателей и розеток сделанные под эти стандарты.
Размеры производители привязывают к стандартам
По глубине стандарты изделий бывают 2,5 см и 4,5 см более, последние наиболее востребованы этого расстояние вполне достаточно, чтобы разместить, всю контактную группу с проводами за розеткой. Есть подрозетники с глубиной стакана до 80 см, они очень удобны при монтаже электропроводки без распределительных коробок. Все рассключения проводов и отводы по разным направлениям упаковываются на дне такого подразетника и остается место для установки розетки или выключателя.
Особого значения разница в 5 мм по диаметру не имеет, так как механизм крепления на изделиях которые вставляются в подрозетники предусматривают раздвижные упорные планки в пределах этих размеров. Эта мера обеспечивает универсальность крепления к различным моделям подрозетников. На верхней части стакана сделана выступающая кромка для упора в плоскость поверхности стены, чтобы подразетник не проваливался глубже в отверстие для его установки
С учетом этой кромки диаметр может быть 72 мм, это важно учитывать при сверлении отверстий в стене для подрозетников, чтобы они вставлялись плотно
Во всех подразетниках в боковых стенках стакана делаются отверстия, диаметром 1.5 – 2см для ввода и отвода проводов. Они могут быть полностью открытыми с одной стороны, или стенки прорезаются не до конца, обозначая места отверстий с нескольких сторон. Такое конструктивное решение позволяет поддеть пластик или лист жести отверткой перекусить перемычки бокарезами и удалить с любой стороны часть конструкции закрывающее отверстие.
Варианты с квадратными формами подрозетников тоже бывают разными, производители делают исходя из стандартов размера плинтусов и розеток. Основные модели квадратные имеют размеры 70х70 мм или 60х60 мм, есть прямоугольные блоки для установки нескольких розеток от 3 до 5 шт.
