Причины возникновения токов утечки
Блуждающие токи вызывают образование свищей на металлических трубах
Токи блуждающего типа обычно образуются под землей по причине импульсивных пробоев бытовых либо фабричных линий от электропередач. Источником для напряжения в таких случаях становится заземляющий контур, железная дорога либо трамвайные пути. В систему газопровода ток этого вида поступает из-за разниц между сопротивлением почвы и частиц металла от магистрали для выдачи топлива. В итоге весь объем электричества, попавший в грунт, не идет внутрь него, а переходит в металлические элементы либо неизолированные провода. Ток может образоваться внутри системы в любое время, поскольку большинство бытовых либо общественных газопроводов сделаны из металла.
Нередко причиной блуждающего напряжения становится труба магистрали. Чтобы защитить трубопровод от ржавчины, она нагружается потенциалом электричества с незначительной силой. Он блокирует процесс электрохимического разделения внутри материалов конструкций. Если в едином изоляторе повреждается диэлектрическая муфта для газа, хороший потенциал защиты превращается в лишний ток. Помимо этого такое напряжение способно возникать из-за плохого заземления насосов циркуляции либо прочих деталей, которые осуществляют контакт с разводкой системы отопления или домашней веткой трубопровода.
Порядок установки диэлектрика на газ
Перед любыми работами с газовым оборудованием или магистралями необходимо перекрыть кран, чтобы пресечь поступление топлива и обеспечить безопасность. Если до этого плита, колонка или котел использовались, нужно горелки оставить в рабочем состоянии, чтобы остатки газа выгорели.
Затем действуем по порядку:
Если гибкая подводка уже присоединена к трубе, с помощью ключа аккуратно скручиваем гайку
Давно установленный крепеж нередко «прикипает», поэтому для уверенности можно использовать два ключа
На освободившийся торец трубы наматываем уплотнитель – фум-ленту и осторожно затягиваем соединение сначала рукой, а затем и ключом. Завинчиваем муфту или «бочонок» до предела, стараясь не сбить резьбу и не деформировать корпус диэлектрика. Таким же способом на второй конец навинчиваем гайку гибкой подводки
Производим диагностику соединения безопасным способом
Таким же способом на второй конец навинчиваем гайку гибкой подводки. Производим диагностику соединения безопасным способом.
Мыльный раствор для поверки герметичности соединений используют не только пользователи газового оборудования, но и работники Горгаза. Диагностика проходит просто: мыльную пену помазком или кисточкой наносят на места стыков и наблюдают, что произойдет.
Появление пузырьков, даже мелких, свидетельствует об отсутствии герметичности – муфту придется подтянуть. Если пузырьков нет – установка выполнена правильно и можно смело пользоваться оборудованием.
Запрещено для проверки утечки газа использовать открытое пламя – спички или зажигалки.
Диэлектрическая муфта – это фитинг-отсекатель, который защищает “мозги” потребляющих газ приборов от разрушительного воздействия блуждающих токов. То есть перед нами очень полезный узел, эффективность которого доказана самим определением. Однако многие владельцы газовых плит, колонок и котлов, а равно и сотрудники газовых служб, не знают о существовании такой вставки. И в данном материале мы постараемся устранить этот пробел в знаниях, рассказав о пользе диэлектрического фитинга, его разновидностях и способах установки.
Такие токи появляются в земле вследствие случайного пробоя бытовой или промышленной линии электропередач. Источником блуждающего напряжения может стать как контур заземления, так и электрифицированная железная дорога или трамвайная линия. В газопровод такой ток попадает вследствие разницы между удельным сопротивлением земли и металлических частей подающей газ магистрали. Фактически все сброшенное в землю электричество уходит не в грунт (у него слишком большое сопротивление), а в неизолированные кабели или металлоконструкции. А поскольку большая часть магистральных и бытовых газопроводов сделана из металла, то появление в системе блуждающего тока – это лишь вопрос времени.
Защита от блуждающего тока
Источником блуждающего напряжения в бытовом газопроводе может стать магистральная труба. Для защиты газоподающего трубопровода от коррозии магистраль нагружают электрическим потенциалом незначительной силы, который подавляет естественный процесс электрохимического расщепления в конструкционном материале. И если в общем изоляторе, отделяющем магистраль от бытовой ветви, случится пробой диэлектрической вставки для газа, то полезный защитный потенциал превратится в нежелательный блуждающий ток.
Кроме того, блуждающее напряжение может появиться во внутренней линии газоснабжения, вследствие некачественного заземления циркуляционного насоса или других электроприборов, контактирующих с разводкой системы отопления или домашней ветвью газопровода. Еще одной причиной появления таких токов может стать ошибка при установке котла, колонки или газовой плиты, подключаемой к электросети. Как видите, блуждающий ток – это не миф, а реально существующая проблема. И попавшая под его действие металлоконструкция превращается в серьезную угрозу для безопасности всех жильцов дома, подключенного к газопроводу.
Правильная установка

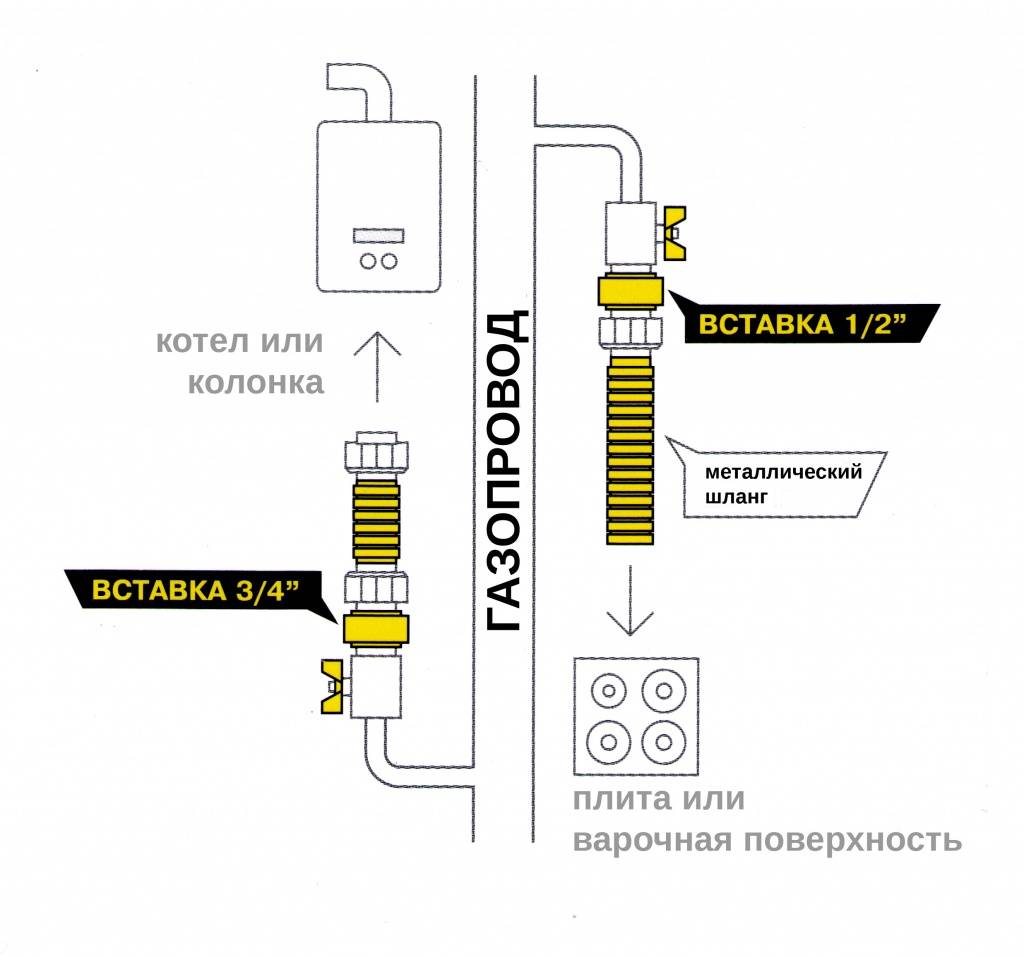

Установка диэлектрической вставки в трубу газа
Изолирующая муфта или вставка для газа должна вставляться между краном для газа и подводкой сильфонного либо другого типа. Ставить элемент необходимо с учетом требований безопасности, перед началом установки понадобится в обязательном порядке перекрыть кран и не открывать его, пока не проведут все необходимые действия по устранению возможных утечек. Монтаж должны проводить сотрудники газовой службы, имеющие соответствующую квалификацию и допуск к работам такого типа. Во время установки понадобится:
- Подготовить пару разводных ключей, один из них предназначен для удерживания корпуса от вентиля, вторым нужно скрутить гайку от подводки, соединяющей трубку с прибором, работающим на газовом топливе.
Установить на торцы вставки уплотнитель любого типа, например, полимерный, затем поставить диэлектрик внутрь газопровода ручным способом.
- Удерживая вентиль при помощи одного ключа, закрутить вторым муфту либо втулку до упора, в процессе установки нужно следить за тем, чтобы случайно не сорвать резьбовое покрытие и не повредить корпус элемента.
- Прикрутить гайку от шланга сильфонного типа к другой части муфты, одновременно придерживая вставку разводным ключом, после максимально плотно стянуть соединительные части.
Когда диэлектрик стандартный газовый будет установлен, понадобится проверить участки стыковки на уровень герметичности. Для этой цели используют маленькую кисть или помазок, который тщательно намыливают. Мыльный раствор нужно нанести на каждый подвод, а также стык, затем медленно открыть кран для подачи газа. При наличии пены либо пузырьков кран перекрывают и заново осматривают участки стыков. Пользоваться газовым агрегатом возможно только после того, как в растворе перестанут образовываться пузырьки. Проверку герметичности ни в коем случае не выполняют с помощью спичек либо зажигалки, при наличии утечки огонь может стать причиной взрыва газа.
Подключение оборудования к газовой трубе с использованием диэлектрической вставки
Монтаж газовых агрегатов и дополнительных комплектующих проводится с особенной точностью, поскольку от правильности подсоединения деталей напрямую зависит безопасность жильцов строения. Шланги монтируются по принципу открытой установки, рукава не стоит прятать или прикрывать мебелью либо бытовой техникой, сам элемент, а также диэлектрическая втулка либо муфта для газа должны монтироваться с наружной части. Для подсоединения оборудования не применяют слишком длинные или укороченные шланги, поскольку из-за давления эта деталь может стать более короткой, помимо этого ее запрещено растягивать. Рукав может провисать после стыковки с трубой, но нельзя допускать его скруток и перегибов.
Устанавливая диэлектрический переходник для бытового газа, нужно отслеживать, чтобы на шланг не попадал пар или вода, способные провоцировать окисление металлических частей. Варочные поверхности ставят в стороне от труб газопровода, при наличии нетипичной резьбы в плитах и остальном оборудовании для подсоединения применяют переходники.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Уплотнение резьбы при помощи льна и пасты.
Этот способ, пожалуй, самый старый из всех. Здесь в качестве герметизирующего материала применяются льняные пряди, которые для простоты последующей разборки смазываются специальной пастой. Это довольно трудоемкий и непростой способ для новичка в сантехнике, но если хотите, то можете попробовать. Для того, чтобы понять как правильно наматывать льняные пряди на резьбу, предлагаю вам посмотреть следующее видео:
Пригоден такой способ и для водоснабжения и ограниченно для отопления (температура эксплуатации не должна превышать 90º С) но уплотнять им пластиковые резьбы (как у ПНД фитингов) нельзя. При намокании лён намокает и расширяется, при этом пластиковый фитинг может лопнуть. Также, не рекомендовано использовать льняное уплотнение в системах отопления, в которых залита низкозамерзающая жидкость.
Основные виды газовых шлангов: их преимущества и недостатки
Современные производители предлагают большой выбор гибких шлангов для газа, которые отличаются материалом и качеством изготовления, что и влияет на окончательную стоимость готового изделия. Экономить на покупке не следует, поскольку только правильно выбранный шланг позволит избежать такой проблемы, как утечка газа, которая может привести к серьезным последствиям. В настоящее время, помимо сильфонных шлангов, производители предлагают и другие виды изделий:
кислородные;
К преимуществам сильфонных образцов относят продолжительный срок эксплуатации, достигающий 25-30 лет
- резинотканевые;
- армированные резиновые из ПВХ;
- резиновые, усиленные металлической оплеткой.
Кислородные шланги считаются устаревшим вариантом. В бытовых условиях используются редко ввиду короткого срока эксплуатации и не очень привлекательного внешнего вида. Чаще всего кислородный шланг для газовых баллонов устанавливается в том случае, если требуется разместить резервуар максимально далеко от газовой плиты. Однако основная область их применения – транспортировка газовых смесей, таких как бутан, пропан и ацетилен.
Из основных преимуществ, которыми отличается изделие, выделяют способность выдерживать высокое давление до 20 атм., простоту монтажа и низкую цену. Благодаря тому, что шланг резиновый, он не проводит электрический ток, что снижает вероятность появления искры.
Существенным недостатком шлангов с металлической оплёткой является невозможность визуального контроля за состоянием резинового слоя

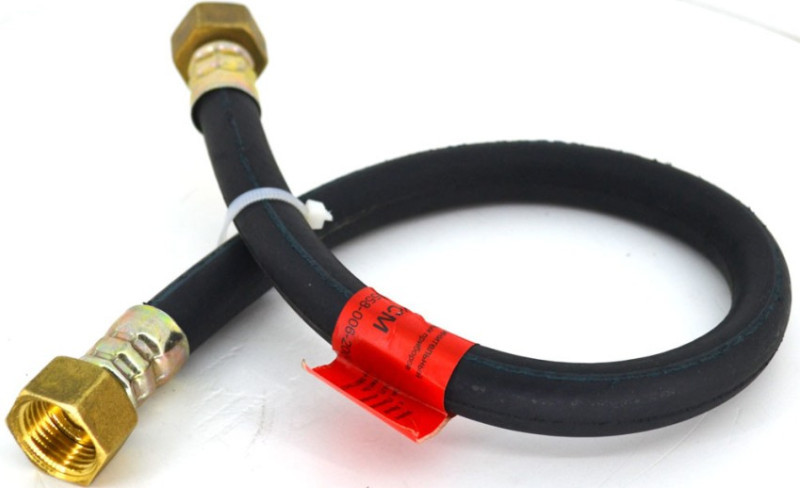

Резинотканевый гибкий рукав – самый дешевый тип шланга для газа, который отличается крайне небольшим сроком эксплуатации – до 5-7 лет. Однако большинство специалистов склоняются к тому, что лучше его менять каждые 3-4 года. К другим недостаткам относят низкий уровень жесткости и небольшой диапазон температур, при котором допустимо использовать изделие – от -10 до +50 °С. Благодаря своей структуре шланг хорошо гнется и характеризуется высоким уровнем электроизоляции.

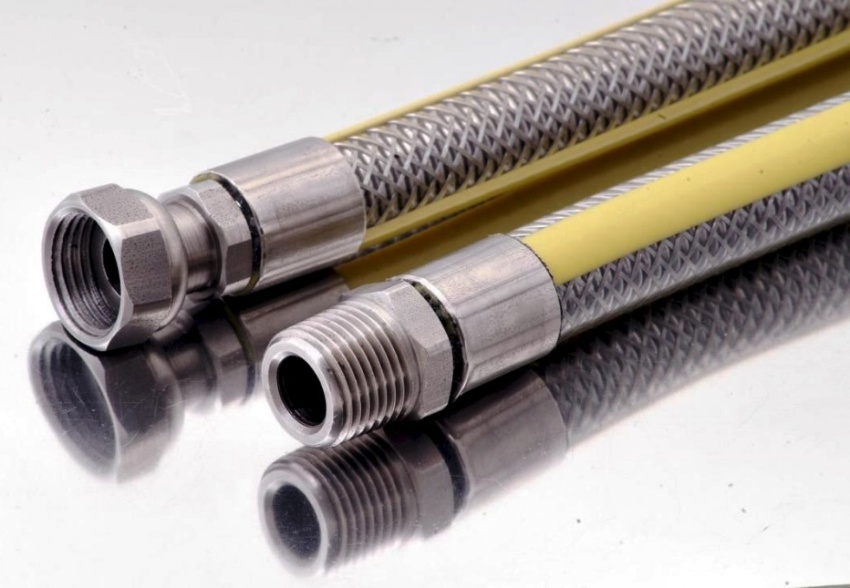

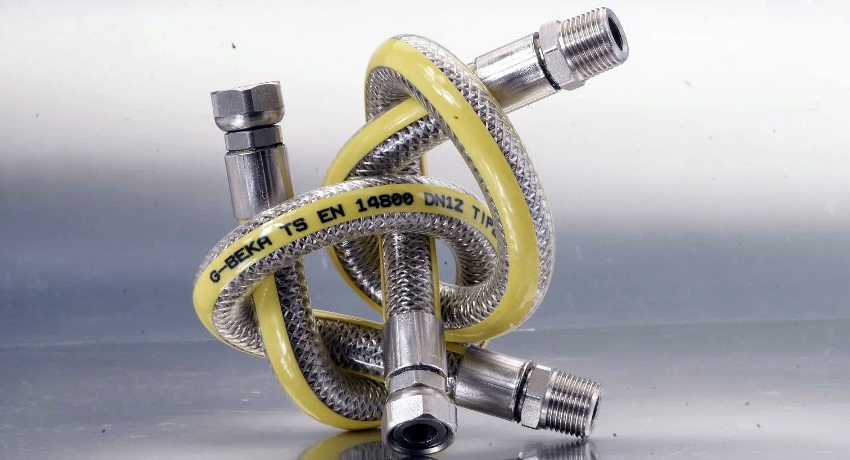

Немного лучшее качество имеет резиновый шланг с металлической оплеткой, который отличается оптимальным соотношением цены и качества. Изделие состоит из особой вулканизированной резины и полимерных материалов, которые сверху оплетаются нитями из стали. Главный минус – способность электризоваться, что может привести к выходу из строя газового оборудования или (что еще хуже) – к пожару. Чтобы этого избежать, используется диэлектрическая втулка. Основные преимущества резинотканевой гибкой газовой подводки:
- низкая цена;
- легкая установка;
- возможность использовать при температуре от -35 до +50 °С;
- большой выбор.

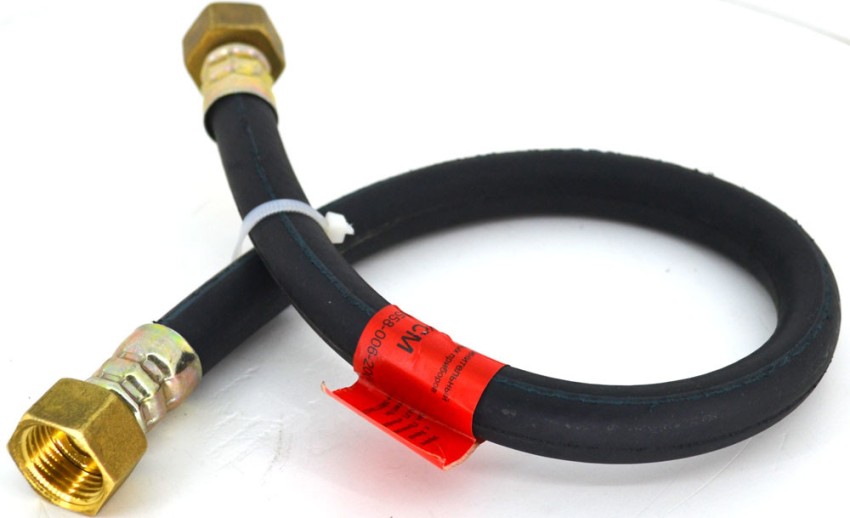

Резинотканевые шланги вляются самым бюджетным вариантом гибкой подводки
Армированный рукав ПВХ занимает высокую позицию на рынке ввиду того, что отличается продолжительным эксплуатационным сроком (до 12-15 лет) и рассчитан на большие нагрузки – до 0,63 Мпа. Максимальная длина газового шланга составляет 5 м, в то время как самый короткий вариант – всего 0,4 м. Благодаря тому, что для производства используется поливинилхлорид, шланг не пропускает электрический ток, хорошо гнется и характеризуется высоким качеством.
Порядок установки диэлектрика на газ
Перед любыми работами с газовым оборудованием или магистралями необходимо перекрыть кран, чтобы пресечь поступление топлива и обеспечить безопасность. Если до этого плита, колонка или котел использовались, нужно горелки оставить в рабочем состоянии, чтобы остатки газа выгорели.
Затем действуем по порядку:
Если гибкая подводка уже присоединена к трубе, с помощью ключа аккуратно скручиваем гайку
Давно установленный крепеж нередко «прикипает», поэтому для уверенности можно использовать два ключа
На освободившийся торец трубы наматываем уплотнитель – фум-ленту и осторожно затягиваем соединение сначала рукой, а затем и ключом. Завинчиваем муфту или «бочонок» до предела, стараясь не сбить резьбу и не деформировать корпус диэлектрика
Таким же способом на второй конец навинчиваем гайку гибкой подводки. Производим диагностику соединения безопасным способом.
Мыльный раствор для поверки герметичности соединений используют не только пользователи газового оборудования, но и работники Горгаза. Диагностика проходит просто: мыльную пену помазком или кисточкой наносят на места стыков и наблюдают, что произойдет.
Появление пузырьков, даже мелких, свидетельствует об отсутствии герметичности – муфту придется подтянуть. Если пузырьков нет – установка выполнена правильно и можно смело пользоваться оборудованием.
Запрещено для проверки утечки газа использовать открытое пламя – спички или зажигалки.
Пошаговый инструктаж:

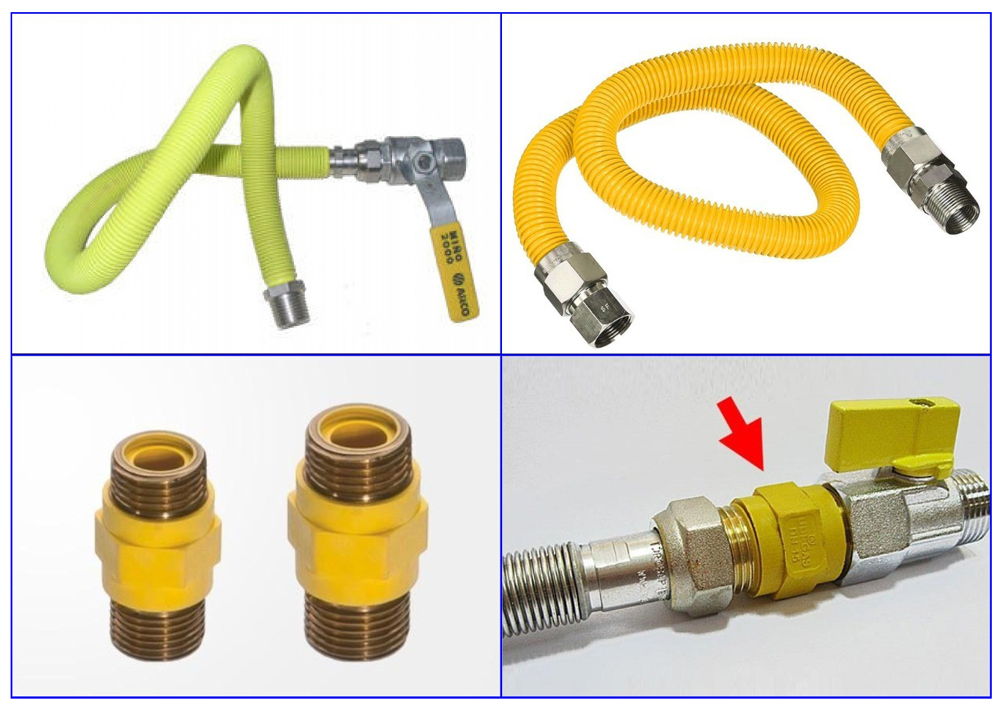

Галерея изображений
Фото из
Для выбора электроизолятора лучше проконсультироваться со специалистом
Перед покупкой важно уточнить диаметр газовой трубы и определить тип резьбы – внутренняя или внешняя. Диэлектрик монтируют между отсекающим краном и подводкой. На газовой трубе нужно сделать резьбу, подходящую для диэлектрика: наружную для муфты или внутреннюю для «бочонка»
На газовой трубе нужно сделать резьбу, подходящую для диэлектрика: наружную для муфты или внутреннюю для «бочонка»
Диэлектрик монтируют между отсекающим краном и подводкой. На газовой трубе нужно сделать резьбу, подходящую для диэлектрика: наружную для муфты или внутреннюю для «бочонка»
Изолятор соединяют с трубой резьбовым соединением, предварительно обмотав штуцер фум-лентой или льняной нитью
Важно обеспечить плотное прилегание уплотнителя, но не переусердствовать. В последнюю очередь накручивают гибкую подводку, также обмотав предварительно второй штуцер фум-лентой или льном. В последнюю очередь накручивают гибкую подводку, также обмотав предварительно второй штуцер фум-лентой или льном
В последнюю очередь накручивают гибкую подводку, также обмотав предварительно второй штуцер фум-лентой или льном
Шаг #1 – выбор диэлектрической вставки
Шаг #2 – подготовка места для установки
Шаг #3 – присоединение муфты к трубе
Шаг #4 – соединение диэлектрика с подводкой
Напоминаем, что использовать газовую технику до прихода сотрудника газовой службы нельзя. Он должен произвести поверку, зафиксировать факт установки диэлектрика и дать разрешение на эксплуатацию подключенного оборудования.
И в дальнейшем все мероприятия по подключению, замене, ремонту газовой техники проводите совместно с представителями обслуживающей организации.
Это интересно: Гарантийный срок счетчика газа: срок службы оборудования и тонкости его замены
teplomex.ru
Диэлектрические вставки для газа: применение и функции
Для того, чтобы блуждающий электрический ток, образующийся в газопроводе, не повредил газовые приборы, установленные в наших домах и квартирах, применяют специальные диэлектрические вставки или муфты для газа, которые устанавливаются между газовым шлангом и газовой трубой. Что такое «блуждающий ток», отчего он возникает, чем опасен и как предохранить от него газовые приборы?
Блуждающий ток появляется в земле при сбое в работе электропередающих линий, он может возникнуть из-за аварии на электрической железной дороге или трамвайных путях, при аварийном состоянии линий электропередач.
Отличие между удельным сопротивлением земли и стальными конструкциями газовых магистралей настолько велика, что ток уходит не в землю, а в эти самые металлические конструкции. Из-за того, что и бытовые, и магистральные трубопроводы изготовлены из металла, блуждающий ток попадает прямиком в нашу газовую систему.
Блуждающий ток внезапно появляется при неправильной установке газовой плиты, котла или колонки, подсоединенных к электричеству. Получается, что блуждающий ток является настоящей серьезной проблемой для безопасности не только одной отдельно взятой квартиры, но и целого многоэтажного дома.

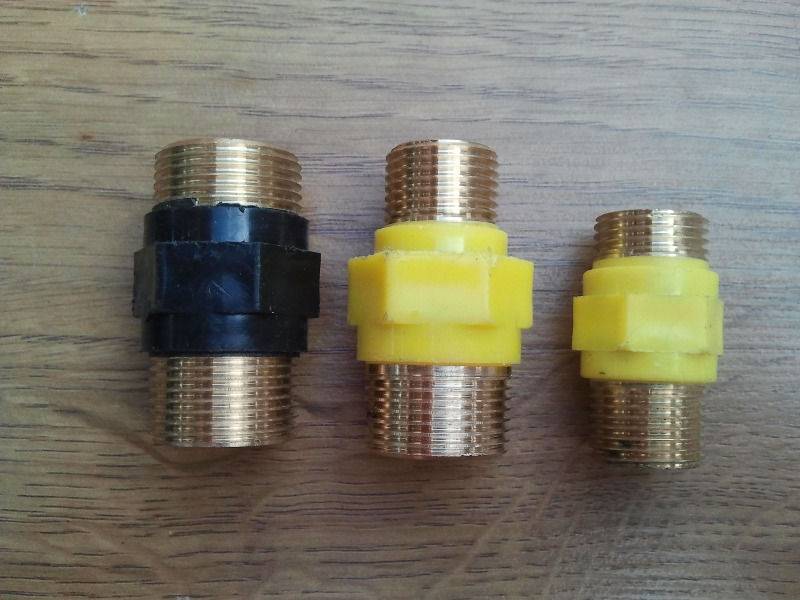

Изолирующий бочонок и сгон
1. В результате воздействия блуждающего тока ваши газовые приборы могут потерять свою работоспособность или сами стать источниками блуждающего тока.
2. Если в трубопроводе возник блуждающий ток, то во время грозы или аварийной ситуации на линии электропередач человек может получить серьезную травму с самыми тяжелыми последствиями.
3. В газопроводе в результате возникновения блуждающего тока может появиться искра, отчего возникает реальная угроза пожара, а при взрыве газовой смеси может взлететь на воздух не только одна квартира, а целый многоэтажный дом.
Диэлектрическая вставка — это далеко не чья-то прихоть, это обязанность к установке для того, кто имеет у себя в доме или в квартире газовое оборудование, подключенное к электричеству.
Именно поэтому при закладке газораспределительной трубы исполнитель работ обязан руководствоваться сводом правил (СП 42-101-2003, пункт 6,4), где говорится об обязательной установке диэлектрики, даже если трубопровод изготовлен не из металла, а, предположим, из полиэтилена.
Виды диэлектрических вставок для газа
Диэлектрические вставки для газа изготавливаются нашей промышленностью в нескольких вариантах. Их принято разделять на два основных вида:
1) изолирующие муфты, бочонки, сгоны, краны; 2) диэлектрические втулки.

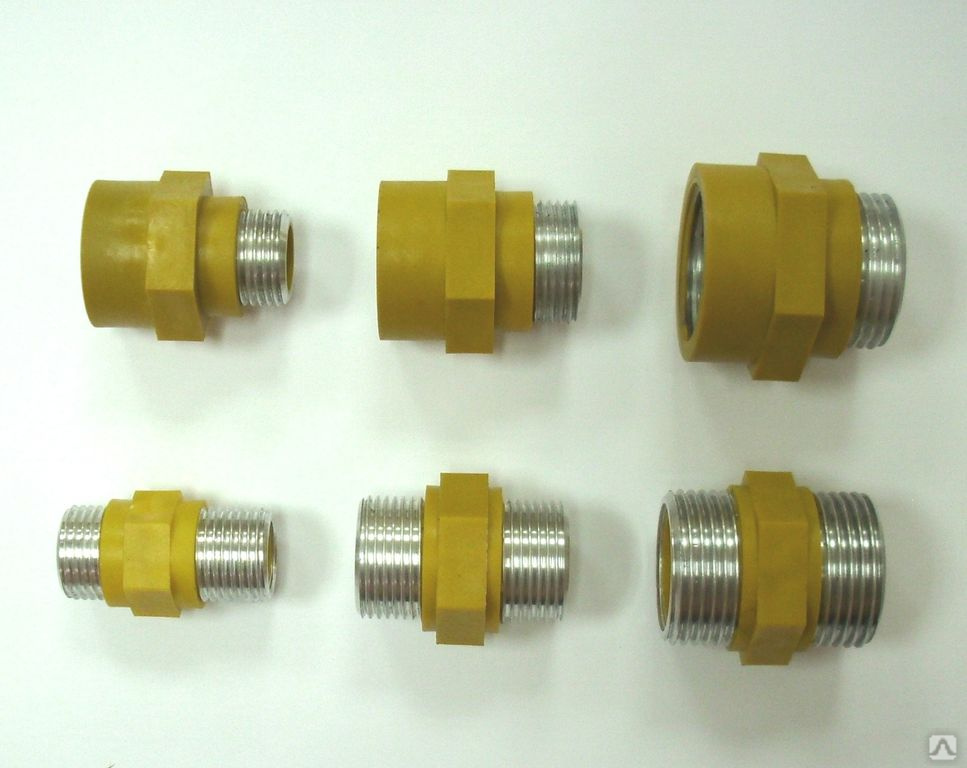

Диэлектрическая муфта для газа
Диэлектрические муфты условно делятся на 3 основных вида, отличающиеся друг от друга только диаметром резьбы:
Такое деление по размеру резьбы позволяет с абсолютной точностью устанавливать муфты на любой трубопроводной системе, так как диаметры резьбы менее 1/2′ и более 1 1/4′ в нашей газопроводной системе не используются. Диэлектрические муфты не просто желательны, а обязательны при установке шлангов для газовых приборов.

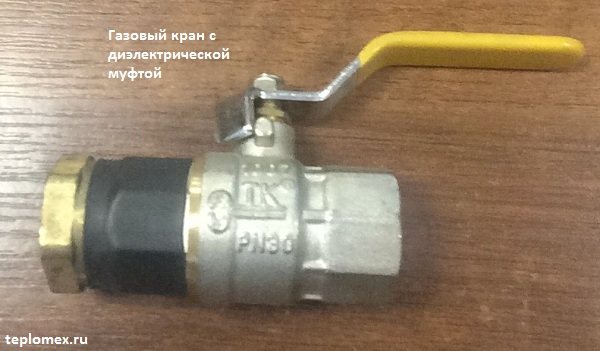

Кран с изолирующей муфтой
1. Бочонок («штуцер-штуцер»): оба конца имеют наружную резьбу. 2. Бочонок («гайка-штуцер»): один конец имеет внутреннюю, другой — наружную резьбу. 3. Муфта («гайка-гайка»): обе стороны со внутренней резьбой.
В отличие от муфты, втулка — это вкладыш, который не пропускает электрический ток. Устанавливается между газовой трубой и подводкой. Втулки отличаются друг от друга только своим размером, то есть размером диаметра вкладыша. Принято использовать втулки диаметром от 8 до 27 мм.
Диэлектрическая втулка для газа
— изготавливаются из негорючего материала, полиамида, обладающего очень высоким уровнем сопротивления до 5 млн Ом;
Основные правила безопасной эксплуатации гибкой подводки для газа
Работа с приборами центрального газоснабжения требует особой осторожности, потому как от правильности выполнения подключения и эксплуатации зависят безопасность и жизнь жильцов дома. Главным правилом при использовании сильфонного типа шланга для газа считается его открытая установка. Нельзя прятать или закрывать рукав предметами мебели или бытовой техникой: тело шланга, как и его соединение с газовой трубой, всегда должно быть на виду
Нельзя прятать или закрывать рукав предметами мебели или бытовой техникой: тело шланга, как и его соединение с газовой трубой, всегда должно быть на виду
Нельзя прятать или закрывать рукав предметами мебели или бытовой техникой: тело шланга, как и его соединение с газовой трубой, всегда должно быть на виду.
Чтобы скрыть устройство, допускается использование разборного короба, который в случае необходимости легко разбирается, но лучше оставить его неприкрытым. Если спрятать изделие, можно не заметить начинающегося разрушения изделия, которое может привести к возгоранию газа. Не советуют для декорирования шланга употреблять лакокрасочные материалы, которые могут вызвать нарушение целостности внешнего слоя.
Для подключения газового оборудования нельзя применять слишком длинный или, наоборот, очень короткий шланг
Важно учесть, что после подачи газа из-за возникшего давления шланг может стать немного короче, а растягивать устройство после установки категорически запрещается
После соединения плиты с газовой трубой допускается небольшой провис рукава, но нужно следить, чтобы не было перегибов или скруток. Чтобы этого избежать, рекомендуют соблюдать радиус изгиба, который в среднем равен троекратному диаметру. Другие важные правила:
Нельзя допускать, чтобы шланг подвергался постоянному воздействию воды или пара, которые вызывают окисление металла. Лучше размещать варочную поверхность немного в стороне от газовой трубы. Если в плите установлена резьба нестандартного сечения, то дополнительно для подключения допустимо использовать переходник. Не следует вблизи газового соединения выполнять сварочные или паяльные работы. При необходимости между паяльником и газовым рукавом прокладывается тепловой экран
Перед установкой сильфона обязательно следует обратить внимание на присутствие в упаковке документации, подтверждающей безопасность использования изделия. Нельзя при установке стыковать между собой разные материалы, например, медь и сталь. Сталь можно соединять только со сталью, а медь – с медью или латунью
Сталь можно соединять только со сталью, а медь – с медью или латунью
Не следует прилагать большие усилия при затягивании соединений, чтобы не испортить или не сорвать резьбу. Чтобы обеспечить более плотное прилегание, используется ФУМ-лента. При отсутствии опыта и уверенности в себе не следует проводить работы по самостоятельной установке газового шланга
Сталь можно соединять только со сталью, а медь – с медью или латунью. Не следует прилагать большие усилия при затягивании соединений, чтобы не испортить или не сорвать резьбу. Чтобы обеспечить более плотное прилегание, используется ФУМ-лента. При отсутствии опыта и уверенности в себе не следует проводить работы по самостоятельной установке газового шланга.
Несмотря на то, что на шланги дают гарантию от 15 до 30 лет, рекомендуют хотя бы раз в год осматривать изделие на предмет появления трещин. Используя мыльный раствор, проверяют состояние соединений. В случае обнаружения каких-либо дефектов следует провести замену шланга.
Сильфонная газовая подводка считается одной из разновидностей гибких рукавов, которые используются для подключения газовых устройств к центральной трубе. Благодаря гибкости и большому выбору шлангов различной длины отсутствует необходимость привязки оборудования к газовому стояку. Несмотря на то, что такой рукав стоит в несколько раз дороже обычных аналогов, благодаря высокому качеству, безопасности и продолжительному сроку эксплуатации, сильфонные шланги имеют большое количество положительных отзывов в сети.
источник
Как выбрать?
Для газового шланга стоит выбирать только качественные комплектующие, так как от них зависит безопасность. Вот почему стоит отдавать предпочтение только товарам, которые имеют сертификаты качества.
При выборе диэлектрической муфты стоит в первую очередь определиться с диаметром ее резьбы:
- 15 мм;
- 20 мм;
- 25 мм.
Благодаря вышеперечисленным разновидностям резьбы установка муфт происходит абсолютно точно, так как в настоящее время муфты с другими показателями не используют. А также пользователь может подобрать идеальный вариант вставки для газопровода по типу соединения:
- «бочонок», когда два конца оснащены наружной резьбой;
- «бочонок», когда один конец имеет внутреннюю, а второй внешнюю резьбу;
- «муфта» – две стороны оснащены внутренней резьбой.
Среди проверенных производителей качественных диэлектрических втулок можно выделить такие марки: TuboFlex, Lavita, а также модели Viega Sanpress 2267-22X1 и Viega G3 Sanpress 2267-20X1.
Червячные хомуты для шлангов могут иметь одну или несколько вспомогательных. Данными элементами можно считать ленты и винты
При выборе приспособления стоит обратить внимание на силу прижима винта, то есть при слабом прижатии он способен перескакивать резьбу, а при чрезмерном – прокручивается. Хомуты не являются универсальными, поэтому для каждого типа шлангов стоит подбирать правильное приспособление
Например, ABA Nova подходит для жесткого армированного шланга, а «Шору А» для силиконовых с повышенной мягкостью
Например, ABA Nova подходит для жесткого армированного шланга, а «Шору А» для силиконовых с повышенной мягкостью.
При выборе тройника для газового шланга 9 мм стоит отдать предпочтение приспособлению из латуни. Такой вид тройника довольно популярен в настоящее время, так как он способствует простому разветвлению на несколько газовых потребителей. Идеальным дополнением к нему станет червячный хомут.
При выборе прокладок для газового шланга большинство потребителей отдает предпочтение резиновым. Покупка данного вида приспособлений обусловлена их преимуществами:
- низкой газопроницаемостью;
- высокой усталостной прочностью;
- устойчивостью к стираниям;
- доступной ценой.
