Диммер для ламп накаливания: какой лучше купить, схема для подключения

Устройство и принцип действия диммера

А теперь, как говорится, рассмотрим диммер изнутри. Что это за устройство, и из каких элементов состоит? На чём основывается его принцип действия?

Все электронные современные диммеры в качестве основного элемента имеют в своём конструктивном исполнении ключ (он также может называться выключатель или переключатель), который управляется полупроводниковыми транзисторными, симисторными или тиристорными приборами. Большинство устройств не выдают на выходе синусоидальный сигнал, электронный ключ как бы отсекает участки синусоиды.

Чтобы вам было понятнее, в электрической сети протекает ток, который имеет синусоидальную форму. Для изменения яркости на лампу нужно подать обрезанную синусоиду. Двунаправленный тиристор отсекает у синусоидальной волны переменного тока передний либо задний фронт, за счёт чего уменьшается напряжение, питающее светильник.

В зависимости от того, какой фронт синусоидальной волны отсекается, различается регулируемый способ:

  • регулировка по переднему фронту;
  • регулировка по заднему фронту.

Оба эти способа применяются для управления разными лампами:

  1. Диммирование светодиодных и галогенных ламп осуществляют с помощью электронных трансформаторов, при этом применяется регулировка по заднему фронту.
  2. Компактные люминесцентные и светодиодные лампы напряжением 220 V, а также лампы низкого напряжения, регулируются при помощи электромагнитных трансформаторов и с применением способа по переднему фронту.

Оба этих способа подходят для ламп накаливания. Конструктивное исполнение диммеров включает также защиту от короткого замыкания и от перегрева. Так как диммеры способны генерировать электромагнитные помехи, для уменьшения их уровня в схему последовательно подключают дроссель либо индуктивно-ёмкостные фильтры.

Лучшие механические диммеры

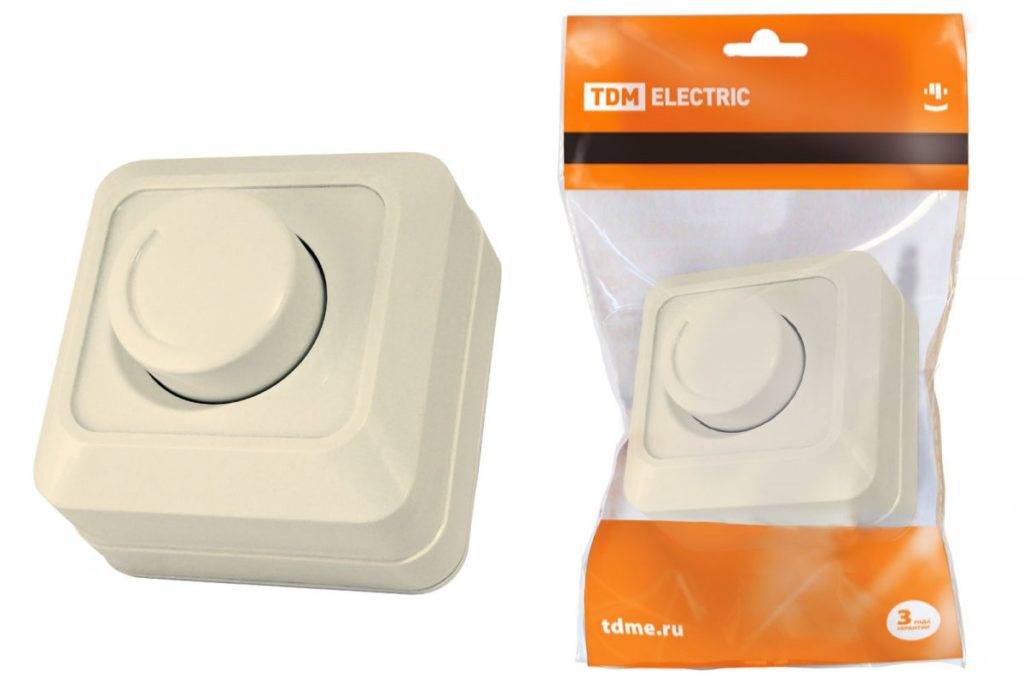

TDM SQ1801-0209

Бюджетное устройство. Подходит для установки в любых помещениях, в том числе в деревянных строениях. Корпус выполнен из высококачественного пластика. Основание – бакелит. Материал контактов розеток – фосфористая бронза, что гарантирует пожаробезопасность и надежный контакт. Контакты выключателей – металлокерамика.
Представлен в 4 цветах. Упаковка – индивидуальный блистер с маркировкой и подробной инструкцией по монтажу.
Степень защиты — IP 20, сила тока – 2,5 А, монтаж – открытая установка.

диммер TDM SQ1801-0209
Достоинства:

  • соотношение цена-качество;
  • пожарная безопасность – подходит для квартир, деревянных домов;
  • корпус не выгорает со временем.

Недостатки:

нет.

ABB

Представлен в нескольких вариантах, лаконичный, простой дизайн. Совместим с лампами накаливания 60 – 200 В.
Корпус – устойчивый к выгоранию пластик, поэтому можно смело выбирать любые цвета, в том числе и темные.
Конструктивная особенность – возможность подключения переключателя. То есть включать и выключать свет можно с двух устройств, а вот регулировать освещение – только с основного.
Встроенная функция памяти, прибор «запомнит» последнюю команду, и при включении восстановит яркость автоматически.

диммер ABB
Достоинства:

  • надежная работа;
  • совместим с лампами разной мощности;
  • легкий монтаж;
  • возможно дополнительное подключение переключателя.

Недостатки:

существенных нет.

Схемы диммеров

Диммер для напряжения 220В, с отсечкой по переднему фронту, работает по принципу фазоимпульсного управления напряжением. В процессе работы, элементы такого диммера подают напряжение на нагрузку в определенные моменты, отрезая часть синусоиды. Подробно и более наглядно это изображено на графиках.

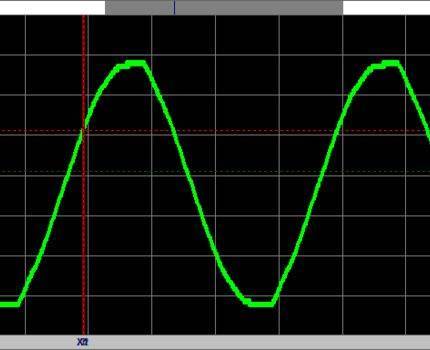

Площадь синусоиды, заштрихованная серым цветом – это площадь напряжения или его действующая величина, которая подаётся в нагрузку (светильник или любое другое описанное выше устройство).

Красной пунктирной линией изображена форма напряжения на входе диммера для led ламп. В таком виде она подается через обычный выключатель без регулировок.

Как подключить светодиоды через диммер?

Номиналы компонентов и все сведения указаны на схеме диммера.

Устройство устанавливается в разрыв провода идущего к источнику света, двигателю, тэну или любому другому устройству.

Логика работы схемы следующая: конденсатор С1 заряжается через цепочку R1 и потенциометр R2. В зависимости от положения потенциометра, конденсатор заряжается до напряжения открытия динистора VD1.

В схеме использовался динистор DB3, это примерно 30В. Через открытый динистор подаётся управляющий импульс открытия симистора (двунаправленный тиристор), на его управляющий электрод.

Чем больше сопротивление, выставленное ручкой потенциометра – тем дольше заряжается конденсатор, соответственно тем позже откроется цепь динистор-симистор, а напряжение будет ниже, так как срежется большая часть синусоиды. И наоборот – меньше сопротивление – больше напряжение на выходе регулятора.

Регулировка освещения в нескольких помещениях проходным регулятором

Проходные регуляторы освещения обычно применяются в частных домовладениях или многокомнатных квартирах. Для решения этой задачи, чтобы обеспечить регулировку света, могут применяться проходные переключатели.

Для возможности настройки яркости из разных мест проходное устройство надо установить в одной точке, а в другой монтируется поворотный диммер. Такая схема — одна из простых в плане реализации.

В одной точке помещения будет выполняться включение света или его выключение, а в другой будет производиться настройка параметра интенсивности.

Но в продаже можно найти современные модели устройств, с помощью которых выполняется проходное диммирование освещения. Речь идет о сенсорных регуляторах. Такие устройства обладают электронной начинкой, что позволяет синхронизировать работу одновременно нескольких устройств. Для управления процедурой регулировки посредством диммеров устройства надо предварительно подключить к так называемым спутникам. В зависимости от вида устройства их количество может составить от 5 до 10 штук.

Как подключается диммер?

С этим обычно ни у кого особых сложностей не возникает. Тем более, если приобретается диммер, устанавливаемый в подрозетник вместо выключателя или последовательно с ним.

У большинства приборов такого предназначения имеется две или три клеммы для подключения к сети.

Клеммы для включения диммера в цепь осветительного прибора

Клеммы, обозначенные вертикальными стрелками или (и) буквами «L» предназначены для подключения входного напряжения питания (показаны на иллюстрации зелеными стрелками). Как уже говорилось, по существующим правилам все выключатели, и диммеры в том числе, должны ставиться в разрыв фазного провода. То есть к такой клемме должен походить фазный провод из распределительной коробки.

Входных клемм «L» может быть и две – для чего это бывает нужно – увидим чуть позднее. Но в случае простейшей коммутации подключать фазный провод можно к любой из них.

Клемма, обозначенная пиктограммой в виде волны синусоиды, пересеченной наклонной стрелкой – это выход димминированного напряжения (на рисунке выделен желтым указателем). Именно отсюда идет провод на осветительный прибор или иную нагрузку.

Некоторые диммеры сложной конструкции и расширенной функциональности могут иметь и больше клемм. В том числе – требовать и подключения нулевого провода – для обеспечения работы своей электронной схемы. Но это уже – частные случаи, с которыми следует разбираться, опираясь на приложенную к прибору инструкцию по эксплуатации.

Здесь же мы рассмотрим несколько типовых схем включения диммера с «клеммным набором», показанным выше. На схемах условно показана одна лампа накаливания, но следует правильно понимать, что это имеется в виду осветительный прибор, в которых таких ламп может быть и несколько.

Простейшая схема – диммер выполняет роль выключателя

Это – наиболее распространенный вариант подключения, не требующий никаких доработок. Диммер просто устанавливается на место обычного выключателя и сам берет на себя эту функцию.

Самая распространенная и простая схема установки диммера

При всей ее простоте важно соблюсти главное условие – не перепутать клеммы диммера. То есть на осветительный прибор должен уходить провод с клеммы диммированного напряжения

Схема с последовательно установленным выключателем

Нередко диммер устанавливают последовательно с обычным выключателем, при этом разнося их при необходимости по комнате. Такой подход обычно практикуется в спальной. Выключатель при этом устанавливается у входной двери, а регулятор света – в непосредственной близости от спального места.

Диммер включен в цепь последовательно с обычным выключателем

Входя вечером в спальную, можно на пороге комнаты зажечь свет. А вот управлять его яркостью и включением – уже не вставая с кровати. При необходимости встать ночью – диммер-выключатель тоже под рукой. И, наконец, утром, покидая спальную, на выходе несложно полностью обесточить всю эту схему. При этом на диммере, понятно, сохраняется настройка выставленного уровня мощности свечения лампы.

Проходная схема с двумя диммерами

А это – более совершенная, правда, и несколько более сложная в электромонтаже схема с применением двух диммеров. Главная сложность в том, что к каждому прибору должно подходить уже по три провода. Но зато подобная схема позволяет не только включать, но и управлять уровнем мощности свечения лампы независимо из двух мест.

Два диммера, включенные в цепь светильника по «проходной» схеме

В этом варианте есть нюансы. Фаза со входа подается на клемму диммированного напряжения первого прибора. Одноименные клеммы входа двух диммеров (а приборы должны быть одинаковыми) связываются проводкой первая с первой, вторая, соответственно, со второй. А на светильник уходит провод от клеммы диммированного напряжения второго регулятора.

Управлять освещением в такой схеме можно с любого диммера.

Могут быть и более сложные схемы, например, с использованием двух проходных выключателей и диммера. Или же с коммутацией диммера и проходного выключателя. Но для маленьких и средних по величине помещений обычно бывает достаточно тех, что рассмотрены выше.

А усложнение обычно прежде всего отражается на правильности подключения проходных или даже проходных и перекрестных выключателей. Но это уже – несколько другая тема.

Особенности выбора и эксплуатации

При выборе диммера надо обращать внимание не только на то, с какими лампами он может работать и какие функции у него имеются. Необходимо еще смотреть на какую суммарную нагрузку он рассчитан. Максимально один регулятор яркости света может «потянуть» 1000 Вт нагрузки, но большая часть моделей рассчитана на 400-700 Вт. У именитых производителей в зависимости от мощности наблюдается солидная разница в цене

У китайских изделий ощутимой разницы в стоимости не наблюдается

У именитых производителей в зависимости от мощности наблюдается солидная разница в цене. У китайских изделий ощутимой разницы в стоимости не наблюдается.

НаменованиеМощностьМаксимальный токСовместимостьЦенаПроизводитель
Volsten V01-11-D11-S Magenta 9008600 Вт2 АЛампы накаливания546 рубРоссия/Китай
TDM Валдай RL600 Вт1 АЛампы накаливания308 рубРоссия/Китай
MAKEL Mimoza1000 Вт/IP 204 АЛампы накаливания1200 рубТурция
Lezard Мира 701-1010-1571000 Вт/IP202 АЛампы накаливания770 рубТурция/Китай

Второй момент, который надо помнить — светорегуляторы работают с минимальной нагрузкой. У тех, в большинстве случаев минимум — 40 Вт, у некоторых тысячников — 100 Вт. Если подключенные лампы имеют меньшую мощность, они могут мигать или не будут загораться. Такое случается, когда вместо ламп накаливания ставят светодиодные. В этом случае одну из ламп оставляют старую (накаливания), которая и будет обеспечивать требуемый минимум нагрузки.

Другие особенности эксплуатации связаны с совместимостью. Как уже говорилось, обычные диммеры не могут работать с лампами дневного света (с энергосберегающими в том числе). Галогенные же на изменения формы импульса просто не реагируют. И если вы решили заменить лампы накаливания на более экономичные, скорее всего вам придется менять и регулятор яркости.

Выбор готового устройства

При выборе свое внимание необходимо обратить на то, чтобы мощность нагрузки соответствовала той мощности, которую может обеспечить устройство в дальнейшем. Например, если вы решили подключить люстру с тремя лампами, тогда устройство должно обеспечивать мощность в 400-500 Вт

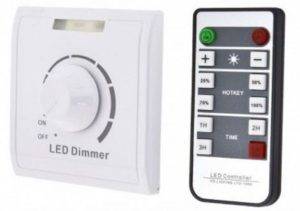

Светорегулятор с пультом

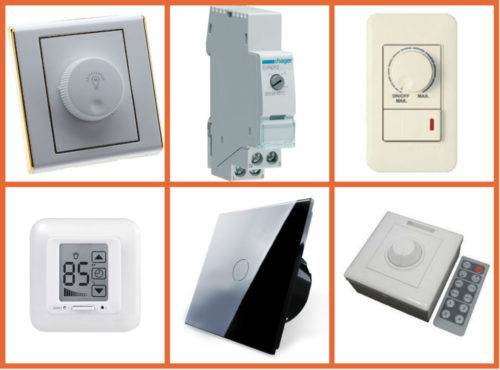

Ко второму критерию можно отнести выбор типа управления:

  • С поворотной ручкой – это самое простое и доступное устройство.
  • С клавишным управлением. Устройство предусматривает возможность электронного управления.
  • С сенсорным управлением.
  • С дистанционным управлением и специальным пультом.
  • С голосовым управлением.

Это наиболее популярные типы диммеров, которые можно встретить на современном рынке. Чем сложнее будет конструкция устройства, тем выше его цена. Поэтому выбирать определенное устройство следует в зависимости от своих финансовых возможностей.

Что такое ШИМ?

ШИМ — широко-полюсная модуляция. Она используется для настройки параметра свечения диодных источников света. Принцип действия генераторного устройства ШИМ состоит в выработке высокочастотного тока, рабочий параметр составляет в районе 200 Гц. Эта величина необходима для функционирования диодной ленты или лампочек.

Процесс регулировки параметра яркости освещения выполняется в результате изменения величин:

  • напряжения;
  • ширины плюсового сигнала;
  • времени плюсового сигнала.

На выходе генераторного устройства появляется электрический импульс, однако, параметр тока, а также его частота, остаются неизменными.

Сборка рабочей схемы

Помимо деталей, задействованных в схеме, для сборки понадобится паяльник, припой, канифоль, соединительные провода и кусачки – все что необходимо, чтобы сделать диммер своими руками. Сам сборочный процесс может выполняться различными способами. Наиболее простым считается метод навесного монтажа, при котором соединение всех элементов в единое целое производится с помощью проводов. Жилы проводов зачищаются на нужную длину, а затем вместе с контактами деталей лудятся припоем с флюсом или канифолью.

Спаянные соединения изолируются, в противном случае попадание влаги или случайный неосторожный контакт могут вызвать короткое замыкание. Этим же способом диммер для светодиодов возможно собрать своими руками.

В более сложном варианте для сборки диммера используется подготовленная печатная плата, как правило, из фольгированного текстолита. Прибор, собранный этим способом, будет иметь небольшие размеры и может быть установлен вместо стандартного выключателя.

Самодельный диммер собирается на плате в следующей последовательности:

  • На подготовленную плату наносится выбранная схема соединения. В отведенных местах сверлятся отверстия под выводы подключаемых деталей. Дорожки на плате прорисовываются нитрокраской, определяются монтажные площадки, где будет производиться пайка.
  • На следующем этапе плата протравливается раствором хлорного железа. Она укладывается в посуду таким образом, чтобы обе стороны находились в растворе. Периодически раствор нужно помешивать, а плату – переворачивать. Ускорить процесс можно путем нагревания жидкости до 50-60С.
  • Далее плату следует выполнить лужение поверхности платы и промыть ее спиртом. В данном случае использование ацетона нежелательно.
  • В готовые отверстия устанавливаются контакты деталей. Излишки концов отрезаются и каждая точка пропаивается. Это позволит в дальнейшем отремонтировать устройство, заменив неисправную деталь на новую.
  • После припаивания потенциометра, готовое устройство нужно протестировать для лампочек. Схема проверяется с увеличенной и уменьшенной мощностью, в процессе проверки яркость света должна изменяться.

Диммер – что это, принцип действия светорегулятора, преимущества и недостатки, область применения, схема подключения устройства

Диммер своими руками: устройство, принцип работы + как сделать диммер самому

Подключение диммера: схемы подключения и инструкция по монтажу

Как установить диммер

Диммер для светодиодных ламп

Установка диммера

Функции диммеров

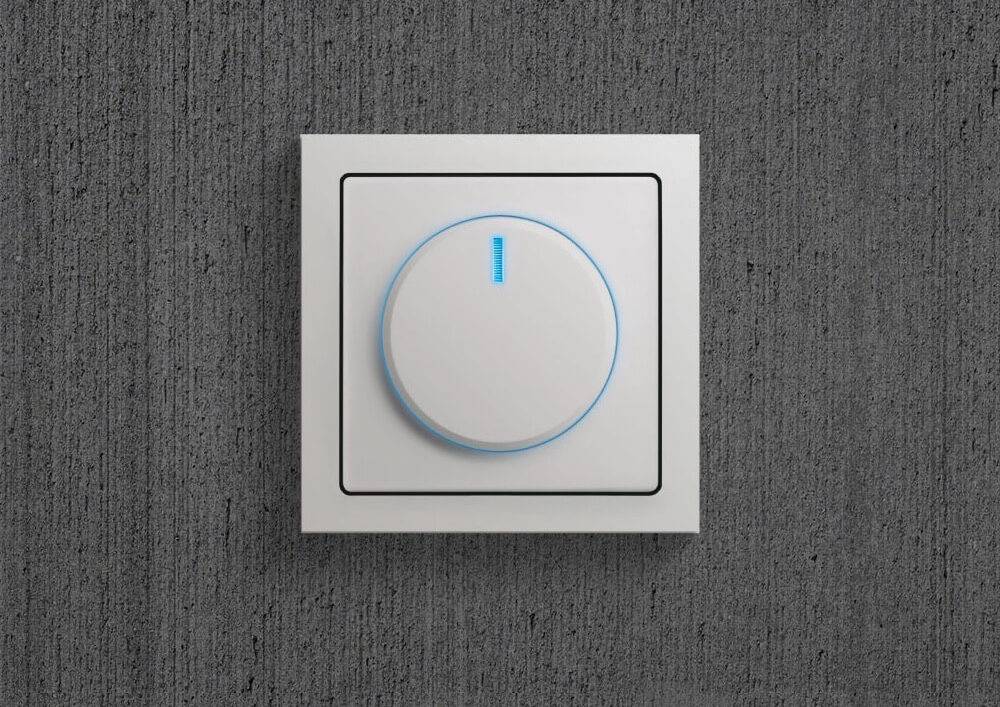

Диммер с функциональной подсветкой клавиши не только удобен, но стильно смотрится в интерьере

Функциональность диммеров зависит от сложности устройства. Самые простые, которые можно сделать своими руками, используются только для ступенчатого либо плавного изменения интенсивности свечения лампы. Более современные модели, оснащённые микроконтроллерами, могут выполнять и другие задачи:

  • Тонкая настройка освещения. Диммер помогает настроить комфортную яркость осветительных приборов в зависимости от интенсивности естественного освещения на протяжении дня, ориентации комнаты по сторонам света, оформления оконного проёма, привычек и предпочтений хозяев. Это гораздо удобнее, чем подбирать для каждой группы светильников лампы нужной мощности.
  • Автоматическое выключение в заданное время. Эта функция избавляет хозяина от необходимости проверять каждую комнату перед сном/выходом и помогает уменьшить счета за электричество.
  • Экономия средств на лампы. Работая в режиме сниженной яркости, светодиодные лампы и лампы накаливания способны выполнять свои функции в 3–5 раза дольше запланированного срока.
  • Симуляция присутствия хозяев. Прибор включает и выключает, а также изменяет яркость подключённых к нему светильников, имитируя действия живущих в доме людей. Программа разработана специально для тех, кто регулярно покидает своё жильё и опасается проникновения грабителей.
  • Дистанционное управление светом: через пульт, голосовые команды, приложение на смартфоне. Это удобно не только в больших помещениях, но и спальнях, когда не хочется вечером вставать с кровати.

Диммеры можно устанавливать как для отдельной лампы/люстры, так и для группы светильников. Чаще для каждой группы осветительных приборов каждой функциональной зоны предусматривается отдельный диммер.

Помимо жилых комнат приборами этого типа снабжаются концертные площадки, театральные залы, цирковые арены и другие помещения, где плавная регулировка освещения необходима для визуального эффекта.

Виды диммеров

Электронные устройства для регулировки яркости света создаются по нескольким параметрам. Главное, что отличает диммеры друг от друга, – это тип исполнения. Согласно ему, регуляторы интенсивности света бывают:

Последний вид электронных устройств — моноблочные диммеры — делят на типы в зависимости от способа управления. Поэтому регуляторы света ещё подразделяют на следующие устройства:

  • поворотные (снабжены ручкой, которая, если направлена влево, то выключает свет, а когда повёрнута вправо, увеличивает интенсивность освещения);Чтобы изменить яркость света, данный диммер нужно покрутить
  • поворотно-нажимные, действующие так же, как обычные поворотные, но отличающиеся тем, что включают свет только после лёгкого нажатия на ручку;Такой регулятор света похож на кнопку
  • клавишные, представляющие собой устройства, одна часть которых ответственна за подачу и отключение света, а вторая — за уменьшение и увеличение его яркости.На этом устройстве часто отмечают «+» и «-»

Существенную роль в выборе диммера играет и вид лампы, свет от которой надо отрегулировать. Например, лампы накаливания принято оснащать простыми электронными устройствами, осуществляющими свою задачу путём изменения напряжения. Стандартные диммеры неплохо подходят и галогенным лампам, подключаемым к источнику электричества с напряжением 220 В.

Один диммер подключён к лампе накаливания, а другой — к галогенной лампе

Если нужно регулировать подачу света от галогенной лампы, функционирующей на напряжении 12 или 24 В, то придётся использовать более сложное устройство. Желательно, чтобы диммер для такого осветительного прибора работал вместе с понижающим трансформатором. Если же устройство для преобразования тока обмоточное, то рекомендуется применять диммер, маркированный буквами «RL». А вместе с электронным трансформатором разумнее использовать регулятор с пометкой «C».

Вариант устройства для приборов, работающих от напряжения не более 24 В

Лампы со светоизлучающими диодами требуют применения регулятора интенсивности света особого вида, то есть устройства, модулирующего частоту тока импульсно. Для энергосберегающей или люминесцентной лампы подобрать диммер непросто. Наиболее приемлемым вариантом считается диммер, в чью схему включён электронный пускатель.

Простой регулятор света

Легче всего ввести в эксплуатацию диммер, функционирующий с динистором и симистором. Первое устройство — это полупроводниковый прибор, осуществляющий свою задачу несколькими путями. Другими словами, динистер выглядит как два соединённых диода, расположенных напротив друг друга. А симистер представляет собой усложнённый тиристор, начинающий пропускать ток в момент подачи на электрод тока управления.

Кроме динистера и симистера, схема простого регулятора света включает резисторы — постоянный и переменный. Вместе с ними также используются несколько диодов и конденсатор.

Устройство связано с распределительным щитом, распределительной коробкой и светильником

Какие преимущества дает регулятор?

Как указывалось выше, в первую очередь диммирование сокращает энергопотребление. Указанной причины уже достаточно для его подсоединения к светодиодным лампам в жилище и любых других помещениях. Но есть еще целый список достоинств.

К ним относятся:

  1. Возможность менять интенсивность свечения — обеспечивает владельцам повышение комфортности проживания, помогает сделать любой интерьер индивидуальным, эксклюзивным. Так, к примеру, помещение с помощью освещения можно делить на отдельные зоны. А также получится менять яркость в зависимости от времени суток, потребностей.
  2. Имитирование присутствия в помещении владельцев — такая опция будет незаменимой во время отпуска, командировки, что позволит легко ввести в заблуждение домушников.
  3. Автоматическое отключение/отключение — современные диммеры могут программироваться, кроме того, ими в силах управлять различные внешние устройства, к примеру, планшеты, смартфоны. Есть специальные сигнальные приборы, подающие команды драйверам питания.

Всевозможные предустановленные режимы свечения, мигания позволяют один раз выбрать оптимальные варианты на любое время суток и не тратить время в будущем. Кроме того, это не просто удобно, но и позволяет больше экономить.


На картинке изображена обычная синусоида электрического тока, именно в таком виде он подводится к светодиодным лампам, но диммированние в таком случае невозможно

Важным преимуществом является и дистанционное управление. С его помощью регулировать напряжение, а, следовательно и яркость свечения, человек может различными способами, например, используя пульт, радио и звуковые сигналы (хлопки, голос).

При этом сами современные регуляторы отличаются долговечностью, неприхотливостью. К тому же они удобны в использовании.

Также нужно знать, что с их помощью можно управлять светодиодными лампами с привычными стандартными цоколями, к примеру, ними могут быть знакомые Е27, Е14, а также многие другие востребованные и редкие. Это существенно облегчает создание системы.

Важно и то, что диммеры способны контролировать свечение одного светильника, нескольких и даже целой группы. Они устойчивы к перегрузкам, бесшумны при правильно подобранной модели, имеют небольшой вес, отличаются компактностью

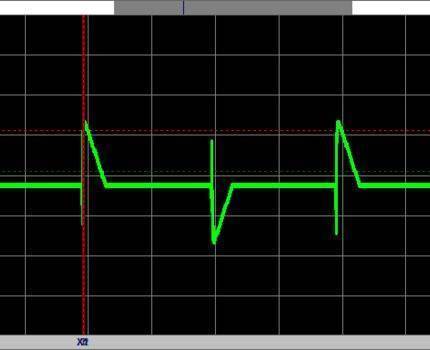

Это опять же синусоида тока, но, если сравнить с предыдущей картинкой, то видно, что она существенно «обрезана» — то есть короткие импульсы при продолжительных паузах и есть результат диммирования

Стоимость такого оборудования бывает различной, поэтому заинтересованный потребитель сможет подобрать оптимальное решение согласно своего бюджета, которое обеспечит получение ожидаемого результата.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

  • По типу монтажа;
  • по исполнению и способу управления;
  • по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

  • Поворотным;
  • поворотно-нажимного типа;
  • кнопочным;
  • сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

Конструктивные особенности работы

Вариантов управления регуляторами света может быть несколько. Самыми распространенными среди них являются указанные в таблице:

Способ управленияОсобенности регулировки
ПоворотныеВращением ручки
Поворотно-нажимныеНажатием производится включение и отключение, вращением — регулировка
КлавишныеПри нажатии происходит пуск, при удержании более 3 сек — настройка
СенсорныеУправление через легкие прикосновения

Также приборы отличаются по типу исполнения:

  • модульные – устанавливаются на DIN рейку, как автоматический выключатель, могут располагаться в распределительном щитке и иметь выносной орган управления;
  • обычные бытовые – размещаются вместо простого выключателя на стену;
  • моноблочные – могут совмещать диммер с выключателем или розеткой, либо сразу три устройства.

Схема прибора

На сегодняшний день можно встретить разнообразные схемы диммеров. Они позволяют регулировать не только яркость освещения, но и управлять различными электрическими инструментами. Например, вы можете собрать диммер для паяльника или болгарки. Если вы решили сделать ремонт в квартире, тогда оптимально будет заменить все старые выключатели на диммеры.

Схема самодельного светорегулятора

Схема простого диммера включает в себя следующие элементы:

  1. Симистор.
  2. Динистор.
  3. Переменное сопротивление.
  4. Неполярные конденсаторы.
  5. Пару резисторов.

Схем диммеров достаточно много и в каждой будет использоваться разнообразная элементная база. Подходящую схему вы можете выбрать в интернете. Само изготовление не представляет никакой сложности. Вам будет достаточно уметь держать паяльник в руках. Проще всего сделать навесной монтаж и соединить все элементы между собой с помощью подходящего провода. Если у вас нет паяльника, тогда можете его изготовить. У нас уже была статья о том, как сделать паяльник самостоятельно.

Для этого контакты всех элементов необходимо тщательно обработать паяльником с помощью припоя и канифоли. Теперь следует нарезать необходимой длины проводники. Они необходимы для соединения всех деталей между собою. С обоих сторон жилы также лудятся паяльником. Затем нужно провести монтаж в соответствии со схемой, которую вы выбрали. Напоследок, заизолируйте все контакты во избежание замыкания или перегрева.

Диммер в разобранном состоянии

Для удобства работы с паяльником вы можете изготовить диммер. Он позволить быстро регулировать температуру жала. Если у вас был промышленный диммер, но он сломался, тогда волноваться не следует. Ремонт не составит никакого труда и, возможно, нужно просто заменить симистор или динистор.

Выводы и полезное видео по теме

Правила выбора прибора для регулировки яркости осветительных приборов:

В следующем видео выполнен обзор большого количества светорегуляторов:

В этом ролике наглядно показан эффект от диммирования светодиодов:

Диммер для каких-либо выпускаемых светодиодных ламп на 220 В выбрать несложно, но потенциальный покупатель должен обладать хотя бы базовыми знаниями по этой теме.

В противном случае человек рискует получить непредсказуемый результат, который может не совпасть с его ожиданиями. То есть экономить электроэнергию, повысить комфортность проживания эффективно не получится, как и достичь других целей.

Расскажите о том, как вы выбирали и устанавливали диммер для светильников со светодиодными лампочками. Поделитесь критериями, повлиявшими на лично ваш выбор. Оставляйте, пожалуйста, в расположенной ниже блок форме, публикуйте фото, задавайте вопросы по теме статьи.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
