Сборка и монтаж электрического щита своими руками: выбираем правильный электрощит и пользуемся пошаговой инструкцией по монтажу

Основные термины и правила, о которых стоит помнить

Перед тем, как говорить о работах в щитке, напомним терминологию, без которой иногда трудно обойтись даже доморощенному электрику:

  1. Электрощитом считается устройство, при помощи которого обеспечивается подключение и учёт электроэнергии в отдельном участке сети.
  2. Распределительный щит обеспечивает раздачу питания в различные участки сети с общим учётом (или без такового), обеспечивая возможность отключения каждого отдельного участка без обесточивания остальных.
  3. Правильным электрощитом считается устройство, в котором можно обеспечить отключение, как всей цепи, так и любого отдельного участка при помощи автоматов защиты или рубильников.
  4. В отличие от распределительного щита, электрический силовой щит может не иметь возможности полного отключения от питания, если схема электрощита предусматривает защитную автоматику.

Проще говоря, электрический щиток – это ящик, в котором установлен счетчик энергии, рубильник, защитные автоматы, раздающие ток по группам потребителей (нагрузка), дополнительные устройства защиты (УЗО или дифавтоматы) и который удалось подключить к внешнему источнику питания (генерация, генератор).

Для понимания как собрать электрощит этого вполне достаточно, поэтому перейдём к практическим рекомендациям.

Первое правило электрика при сборке электрощитов – последовательность и системный подход. Не так уж важна эстетика, если всё сделано правильно, и щиток работает в режиме, при котором опасность возгорания или КЗ стремится к нулю. Другое дело аварийная ситуация за таким щитком. Согласитесь, профессионалу потребуется 5 минут на устранение аварии, нужно ли ставить его в тупик, чтобы он не один час потратил на то, чтобы разобраться что отключить?

Именно в этом заключается системное правило, которое гласит, что все подключения, вся электропроводка . должны быть интуитивно понятны и очевидны. Когда сборка электрощитов делается по правилам, любой электрик очень быстро (даже при отсутствии маркировки) может устранить неисправность, восстановив питание.

Перечислим эти нехитрые правила:

Соблюдение цветовой маркировки жил. Одноцветные провода это нейтральный и фаза, многоцветный – заземление. Обычно, фаза – это белый провод, нейтральный – синий. Категорически запрещено цветной провод, вроде жёлто-зелёного, использовать для соединений с напряжением;
Однотипность подключений – фаза снизу, нейтраль сверху, земля на отдельной шине;
Порядок подключений, а также коммутация, при которой вся схема электрощита видна наглядно без дополнительных рисунков

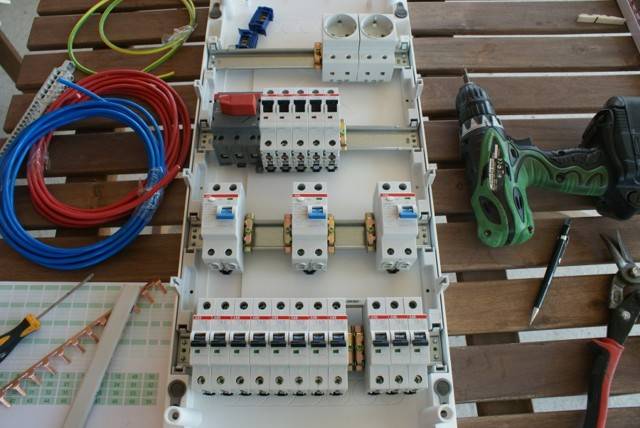

Пример такого щитка: Чем больше порядка в щитке, тем быстрее можно устранить проблему с отсутствием питания;
Ещё одно важное правило – силовые подключения необходимо монтировать сверху вниз. Иначе говоря, ввод питания делаем сверху, опуская вниз менее нагруженные участки

Такое подключение придумано не просто так, оно позволяет отключить щиток ударом топора;
И, наконец, подключение распределительного щита . или силового, делается как самая последняя операция. Все проверки участков цепи производятся по схеме временных включений, но входное питание подаётся в самую последнюю очередь. После того, как проверка всех коммутаций проверена.

Может показаться, что это давно надоевшие правила, без которых можно обойтись. Можно. Например, Автор этого щитка обошёлся без них. Но возникает вопрос, ранее заданный – сколько времени понадобится аварийной бригаде на то, что бы разобраться в том, что нужно отключить?

Необходимо ли УЗО в электрическом щите?

Устройство предотвращает возможность получения смертельно опасного разряда. Для летального исхода ток потребуется силой от 80 мА, что при значении его 50 мА не позволит оторваться от провода самостоятельно. При наличии небольшой нагрузки или короткого замыкания, срабатывает обычный автомат. Для низких показателей, например, 1-2 А, он срабатывать не должен. Если УЗО в распределительном щите отсутствует, то контакт с таким оборудованием может закончиться для человека печально.

Поражение переменным током происходит следующим образом. Человек прикасается к открытому участку цепи. Ток устремляется по телу к полу при отсутствии специальной изоляции, как правило, люди не носят в домашних условиях прорезиненную обувь на толстых подошвах.

Для предотвращения удара и направления тока по иному пути, чем тело человека, в электрощитке монтируется защитный проводник, который в простонародье называется заземлением. В западных странах это устройство называется выключателем дифференциального тока, а у нас УЗО расшифровывается как «Устройство защитного отключения».

В отечественном оборудовании для защиты от поражения током предусмотрен дифференциальный автоматический выключатель, который состоит из УЗО и обычного автоматического рубильника.

Различают:

  1. Автоматический выключатель – защищает линию от токов повышенного напряжения и силы.
  2. УЗО или дифференциальный выключатель – защищает человека от поражения, предотвращает токи утечки.
  3. Дифференциальный автоматический выключатель – комплексный прибор, который выполняет функции УЗО и автоматического выключателя, защищая от сверхтоков и поражения человека ими.

Срабатывание УЗО будет в случае разницы исходящего и входящего через прибор токов. При наличии иного пути, например, человеческого тела, автоматически отключается питание в линии.

Устройство не защищает от прямого контакта с проводкой в следующих случаях:

  • На корпусе техники происходит пробой.
  • Проводка была положена некачественно.
  • При контакте корпуса электрооборудования с заземлением соседей на водопроводные трубы и т.п.
  • В щитке проводка была некорректно смонтирована.
  • На контактах устройства номинальный ток не соответствует имеющемуся электрооборудованию жилья.
  • Превышение номинального тока утечки.
  • Категория утечки не соответствует классу оборудования (различают А и АС типы, где первый срабатывает не только на переменные токи утечки и более дорогой прибор).
  • Несоответствие внутренней схемы электронной или электромеханической.

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

– 3 фазы

– Напряжение: 380В

– Выделенная мощность: 15 кВт

– Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте – на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Важная информация

Прежде чем узнать, как собрать электрощиток, следует ознакомиться с их основными видами. По способу установки их делят на:

  • встраиваемые;
  • накладные.

По материалу изготовления корпуса на:

  • металлические;
  • пластиковые.

Электрощиток в частном доме или квартире может быть любого из вышеперечисленных видов. При его выборе, учитывается как, будет производиться монтаж электро-щитка и его дальнейшая эксплуатация. Не лишним будет сказать и о производителях, как самих корпусов, так и комплектующих.

От качества приобретённых материалов во много зависит безопасность и надёжность оборудования. Наиболее известными брендами в этой сфере выступают:

  • «ABB»;
  • «IEK»;
  • «Legrand»;
  • «Schneider Electric».

Эти компании, за многие годы присутствия на рынке электроэнергетического оборудования, зарекомендовали себя с самой лучшей стороны.

В заключении вводной части перечислим основные компоненты на основе которых осуществляется сборка электро-щитка. К ним относятся:

  • выключатели автоматического типа;
  • корпус;
  • крепёжная шина для автоматики (DIN-рейка);
  • силовая проводка различного сечения;
  • шины распределения питания (PE и N);
  • электросчётчик
    .


Шины распределения питания для заземленияИсточник www.kipovec.ru

В зависимости от конкретного назначения в щиток могут быть установлены дополнительные элементы или наоборот, некоторые не потребуются. Например, промежуточный распределительный щит, как правило, не требует установки счётчика. Более сложные конструкции могут включать в себя элементы сигнализации и прочих контролирующих приборов.

Создание схемы

Электрический щиток в частном доме или квартире начинается с проектных работ, а именно – создания монтажной схемы. При этом желательно придерживаться рационального подхода к распределению будущих элементов. Это позволит не только сделать устройство более компактным, но и сэкономить на проводке. На данном этапе окончательно определяется место для монтажа готового оборудования.

Как рассчитать количество мест в электрощите

Рациональный подход при проектировании распределительного щита, в первую очередь, подразумевает грамотный расчёт количества мет под устанавливаемое оборудование. На практике в этом нет ничего сложного, поскольку все современные компоненты электрических щитов имеют строго унифицированные размеры.

За единицу измерения здесь считается один модуль. Эта площадь равна месту, которое занимает автоматический выключатель с одним полюсом. Его ширина равняется 17 с половиной сантиметров. Данный стандарт является международным и подходит для любых современных электротехнических компонентов.

Для удобства проведения расчётов предлагаем вам таблицу с основными компонентами, которые могут потребоваться в распределительном щите.

Таблица размеров модулей:

Пример простого расчёта для распределительного щита

Для практического понимания, как проводятся подобные расчёты, приведём небольшой пример для простого щитка распределения в квартире или частном доме.

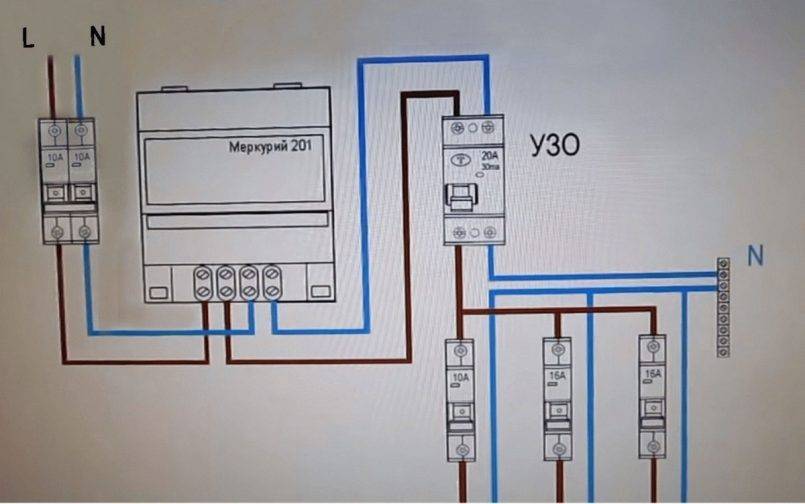

На рисунке размещена схема, в которую включён счётчик электрической энергии. По условиям нашей задачи ввод основной линии выполнен при помощи кабеля ВВГнг сечением – 3*6 квадратных миллиметров. Теперь проведём подсчёт установленных в щите модулей и занимаемого ими места:

  • на входе автоматический выключатель с двумя полюсами = 2 модуля;
  • далее установлен счётчик электроэнергии = 6 модулей;
  • после счётчика два УЗО = 4 модуля;
  • автоматические выключатели с одним полюсом в количестве шести штук = 6;
  • нулевые шины, предназначенные для двух УЗО = 2.

Подведём итоги суммировав все модули и получим – 20 мест и это для простейшего щита распределения. Поскольку все специалисты рекомендуют закладывать в расчёты определённый запас, на случай установки дополнительных компонентов, понимаем, что корпус для щитка надо приобретать, как минимум, на 24 места. Желательно это значение увеличить до 40, чтобы впоследствии не столкнуться с проблемой нехватки места.


Схема небольшого щита распределенияИсточник avatars.mds.yandex.net

Несколько слов про УЗО

При проектировании и монтаже важно помнить ещё об одном моменте – включение в схему УЗО. Эта аббревиатура расшифровывается как – устройство защитного отключения

Как и автомат УЗО является устройством защиты, но намного более чувствительным.

Автоматические выключатели рассчитаны на работу с короткими замыканиями в сети. Ток при таких нагрузках может достигать сотен ампер. Однако даже пара десятков миллиампер могут пагубно сказаться на человеческом здоровье. УЗО защищают именно от таких неприятностей.

Например, ребёнок засунул в розетку посторонний предмет, и ток будет мгновенно отключён. Плюс к этому необходимо добавить вид заземления в квартире. Уже повсеместно используется система с тремя фазами и нолём (международный стандарт TN-C). УЗО в такой системе является единственной и надёжной защитой от перегрузок.

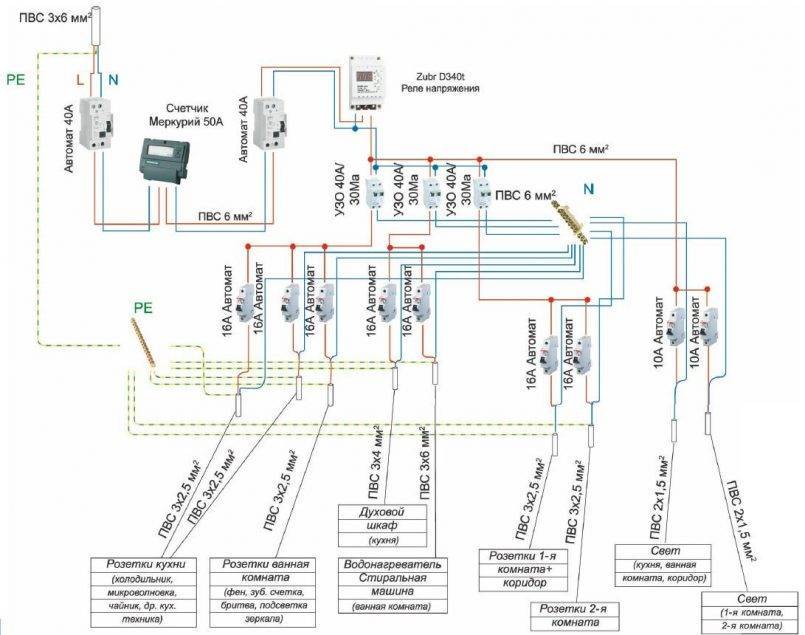

Составляем схему распределительного щита

Чтобы собрать однофазный щиток своими руками, требуется схема. При её составлении необходимо учесть специфику потребления электроэнергии зданием:

  • мощность, потребляемую каждой отдельной группой;
  • общую расчетную мощность;
  • количество потребительских групп;
  • месторасположение счётчика расхода электроэнергии.

Схема должна составляться так, чтобы она была понятной и удобной. На ней необходимо указать номиналы приборов, площадь сечения кабеля, разводку к потребителям. Пример можно найти в Интернете.

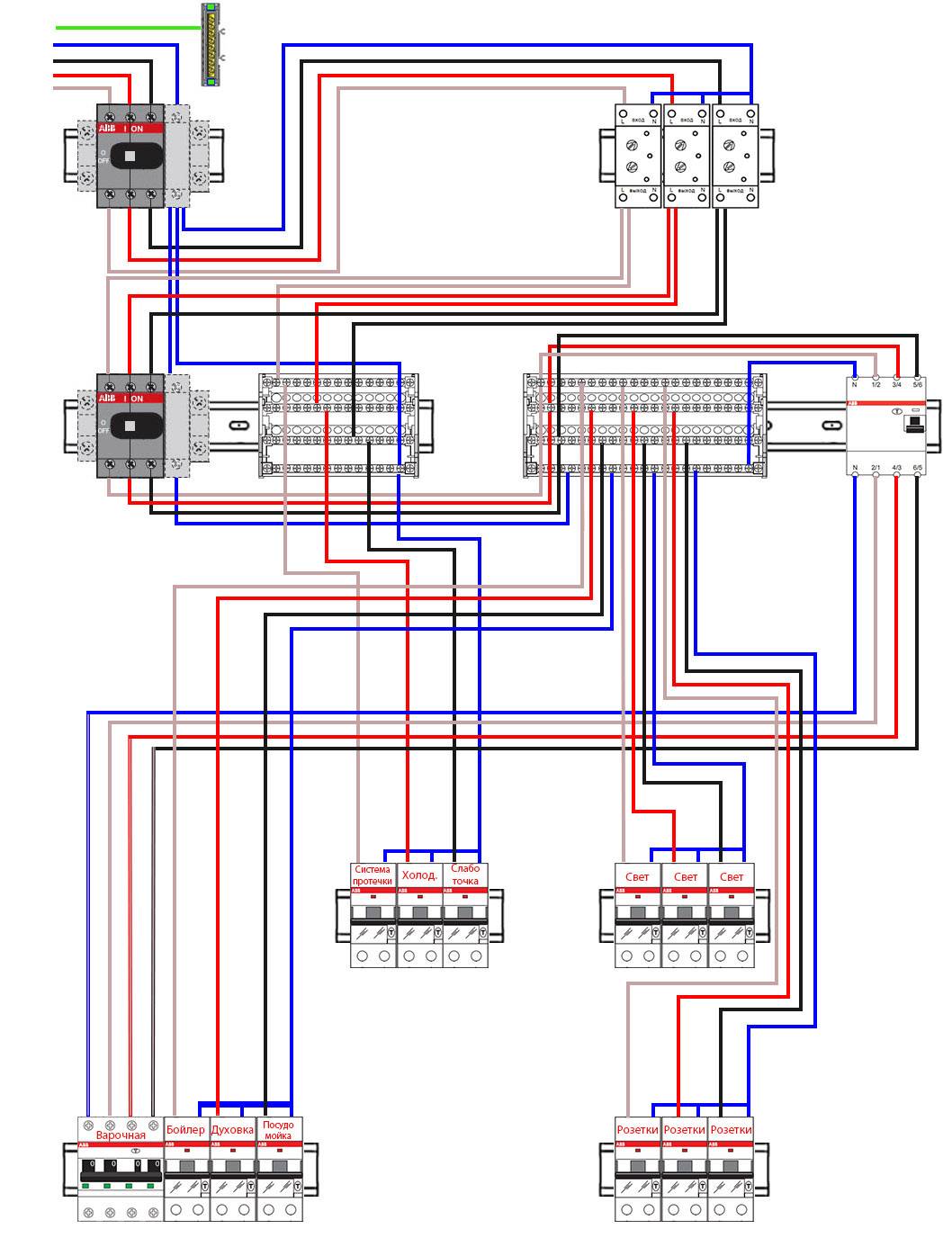

Схема сборки трёхфазного щитка во многом схожа со схемой для однофазного напряжения сети. Разница заключается в использовании иного способа распределения потребителей – каждая группа подключается к своей фазе. Важным нюансом является необходимость соблюдения баланса по нагрузке между всеми фазами.

Наладка и эксплуатация щита

После сборки электрического щитка и установки электрощита в квартире все выключатели устанавливаются в положение «отключено» и начинаются пусконаладочные работы:

  • Перед проверкой щитка необходимо подключить электрические устройства – розетки, выключатели, светильники и мощные потребители.
  • Подается напряжение на электрический щиток и тестером проверяется правильность подключения фазы и нуля.
  • Включаются УЗО и дифавтоматы, затем нажатием кнопки «Тест» проверяется их работоспособность.
  • Тестером проверяется напряжение на выходе автоматов защиты.
  • Включаются мощные электроприборы. Должны отсутствовать искрение и нагрев аппаратов.
  • В розетках проверяется напряжения.
  • выполняется проверка освещения.
  • в таком режиме электрический щит должен поработать несколько часов.
  • Если в доме живут маленькие дети, то распределительный щиток закрывается на замок.

При успешных испытаниях после установки электрического щитка в квартире, он закрывается крышкой с наклеенной схемой электрического щитка. Если в процессе наладки схема электрощита изменяется, то это отмечается на чертеже.

Все пустые места в крышке после того, как сборка электрощита завершена, закрываются заглушками.

Распределительный щиток — это не конструкция типа «поставил и забыл». После монтажа распределительных щитов они требуют периодического контроля:

  • Через месяц эксплуатации распределительный щиток открывается и в нём поджимаются клеммы.
  • Взрослым жильцам квартиры необходимо рассказать о правилах эксплуатации электрического распределительного щитка и порядке действий при срабатывании защиты.
  • Раз в месяц проверка исправности УЗО и дифавтоматов, устанавливаемых в распределительные щиты, повторяется.

Собрать электрощиток самостоятельно может даже начинающий электромонтёр. Поэтому монтаж электрощитка доступен любому человеку, находящемуся в «дружеских» отношениях с отвёрткой и плоскогубцами.

Как собрать электрический распределительный щиток для квартиры

Как провести проводку в квартире своими руками?

Схема подключения УЗО и автоматов в щитке

Как установить дверной электрический звонок — пошаговая инструкция

Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения

Монтаж электропроводки в деревянном доме своими руками — пошаговая инструкция

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя

Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель)

Использовать такое изделие проще, но его стоимость достаточно высока.
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Современные модульные устройства защиты

Автоматический выключатель – устройство, размыкающее электрическую цепь в случае перегрузки или короткого замыкания

Потребность в электроэнергии неуклонно растет. При этом большая часть распределительного оборудования эксплуатируется не один десяток лет. Поэтому качество получаемого тока часто оставляет желать лучшего. Есть и другие причины перепадов энергии – природные, технические.

Чтобы обезопасить электротехнические приборы и щиток, устанавливают модульные устройства защиты – автоматы. Современные устройства быстро реагируют на появление сверхтоков и размыкают электрическую сеть

В щитках работает то же правило подключения автоматов, что и в других приборах – питание заводится только с верхней части устройства.

Оголенные жилы кабелей закрепляются на клеммах модулей специальными защелками, например, винтами. Необходимо не допустить попадания кусков изоляции, влаги и пыли на контакты – если сразу не проявится, потом может пропасть электричество в части помещения или целиком (зависит от группы подключенных клемм), возможно возгорание.

Если жила кабеля цельная, для лучшего соединения рекомендуется загибать ее в форме U, потом закручивать. Так обеспечивается большая площадь контакта и лучшая проводимость. Для многожильных следует использовать специальные крепления НШВИ-2 и НШВ.

Сборка модульных элементов щита

Трехфазное устройство защитного отключения (УЗО)

Если соединение выполняется впервые, важно соблюдать поэтапную инструкцию, чтобы правильно собрать электрощиток и модули автоматов. Важно убрать лишние элементы, обеспечить достаточное освещение

Для начала приготовить требуемые блоки:

  • автоматы отключения;
  • реле для контроля напряжения (защита бытовых приборов от скачков электроэнергии);
  • УЗО;
  • автоматы дифференциального типа;
  • кросс-модули.

Если есть некоторые навыки работы с электричеством и проводкой, собрать однофазный счетчик не составит труда. Сборка трехфазного щитка проводится по той же схеме, разница только в числе жил и замыкаемых контактов. Элементы закрепляют на рейку зажимами в указанном порядке. После проверяют правильность соединения, только потом приступают к клеммным контактам. Ослабляют винты, гребенками распределяют провода.

Фаза на УЗО, модульные автоматы и другие компоненты раздается с вводного выключателя. Ноль берется от зажима автомата на вводе УЗО. Свободный конец нулевого кабеля подсоединяется к нулю основной шины (коммутация осуществляется единым синим проводом). Если остались неиспользуемые контакты, их следует закрепить шуруповертом.

После этого проводится окончательная проверка по заранее подготовленной схеме электрощита. Затем подается напряжение в тестовом режиме. Проводится замер количества электроэнергии на клеммах мультиметром или другим прибором.

Расчёты и составление схемы

Чтобы разобраться с тем, как собрать бытовой электрощиток, нужно предварительно составить схему такой конструкции. В свою очередь, составлению схемы предшествуют расчёты, при помощи которых подбирается электрическая аппаратура.


Удачный пример распределения составляющих компонентов внутри электрического щитка бытового назначения. Ничего лишнего, рационально расставленная аппаратура, достаточно свободного места

Электрические детали, составляющие внутреннее содержимое электрощита, обычно представлены следующим набором:

  • автоматические выключатели;
  • предохранительные колодки;
  • контактные шины;
  • пакетные переключатели;
  • аксессуары, например, скобы, зажимы, проходные втулки и др.

Несмотря на относительно невысокие требования к бытовому электромонтажу, по сравнению с промышленным вариантом, принцип распределения энергии остаётся незыблемым. То есть каждая группа потребления выстраивается отдельным сегментом общей сети.


Пример расчёта и подбора автоматов под каждый отдельный сегмент схемы: 1 – сегмент освещения (автомат 10А); 2 – электрические розетки одной комнаты (автомат 16А); 3 – электрические розетки второй комнаты (автомат 16А); 4 – бытовая электрическая плита (автомат 25А)

Дом или квартира в современном оснащении традиционно содержат технику достаточно высокой мощности. К примеру, электроплита, микроволновая печь, стиральная машина.

Оборудование подобного класса подключается отдельной группой когда выполняется монтаж внутри распределительного щита. Соответственно, эта группа требует устройства индивидуального узла коммутации и блокировки.

На такую группу делается суммарный расчёт потребляемой мощности с учётом коэффициента запаса прочности. Другими словами – взятые из паспорта данные мощности на электрические машины суммируются.

К полученной сумме добавляют запас прочности – примерно 30% от полученной суммы. В результате есть значение мощности, по которому подбирают электрическую аппаратуру  на монтаж узла группы – пакетник, коммутирующий автомат, предохранительную колодку.


Натуральный вид примера сборки внутри бытового электрического щитка, где организовано распределение энергии по секторам в зависимости от потребляемой мощности и назначения сектора

Аналогичным способом создаётся любая другая группа отдельного сегмента сети, к примеру, отдельно на розетки, на освещение, на систему теплого пола и др.

Для стандартных квартир создание большого количества групп является не актуальным. Здесь обычно ограничиваются двумя, максимум тремя группами. А вот для загородной недвижимости схемы мультигрупповые – явление вполне обыденное.

Разделываем кабели и монтируем модули

Каждый электрик подтвердит, что работать с инструментом, специально предназначенным для той или иной операции, легче и приятнее. Разделывать кабели внутри щитка можно обычным строительным ножом, но если делать это с помощью специального ножа с пяткой, всё получается быстрее и качественнее.

После разделки кабелей следует повторно промаркировать провода, так как их будет достаточно много и если в них запутаться, то на наведение порядка уйдёт уйма времени. Подавая кабели в щиток, следует оставлять такую их длину, которая будет равна двойной высоте щитка, то есть провести кабель через весь щиток, а затем отмерять ещё столько же. Такая мера не является расточительством: провода внутри щита идут не по прямой, а по замысловатой кривой линии, и пусть лучше останется немного лишнего провода, чем его не хватит.

Строгих правил расположения модулей в электрощитке не существует, однако, электрики используют, как правило, одну из двух схем монтажа — линейную или групповую. В первом случае все элементы располагаются один за другим в порядке, изображённом на однолинейной схеме: автомат ввода, УЗО, дифавтоматы, автоматические выключатели потребителей. Среди преимуществ такого варианта расположения — простота реализации, недостаток — сложно найти «виновника» аварийной ситуации.

Если в щитке реализована групповая схема компоновки модулей, компоненты чередуются по группам потребителей: АВ ввода, УЗО, группа выключателей, привязанных к этому УЗО. Далее устанавливается следующее УЗО и соответствующая группа автоматических выключателей. Такую схему несколько сложнее собрать, зато сразу видно проблемную линию по сработавшему УЗО.

Сборка на дифф.автоматах

Преимущества:

каждая линия защищена как от КЗ, перегрузок, так и от утечек. И все это одни аппаратом.

проще установить проблемную зону при повреждениях

отсутствуют нулевые шины

у вас полная свобода в группировке аппаратов в щите

легко распределять нагрузку по фазам

большие габариты щита и большое количество модульных устройств (от 72шт и более)

очень дорого

Дифференциальный автомат это оборудование, которое ставится на отдельную линию, как обычный автомат, но еще включает в себя и защиту от утечек (дифф.защиту).

Это хоть и самый лучший вариант, но и самый дорогой. Поэтому используется крайне редко.

Общая сумма такой сборки может достигать 200 тысяч рублей.

Условно говоря, сколько у вас будет отходящих групповых линий, столько же понадобится дифф.автоматов.

При этом, чтобы при возможных авариях понять, от чего отключился такой автомат, от утечки или КЗ, рекомендуется использовать модели с индикацией причины срабатывания.

В начале схемы монтируется вводное устройство – рубильник. С него пускаете питание на реле напряжения.

Далее, через кросс-модули разделяете нагрузку на диффы. На каждый автомат пускаете по одной фазе.

Если в последствии окажется, что та или иная линия перегружает какую-либо из фаз, вам достаточно на одном из кросс модулей просто поменять их местами, перекинув провода с одной шинки на другую.

Если вы не ограничены бюджетом, то это самый лучший вариант сборки и комплектации трехфазного щитка.

4 Комплектующие – какой щит и модули выбрать

Корпус распределительного щита выполняется из металла или пластмассы, закрепляется на стене или утапливается в нее. При скрытой проводке больше подходит щиток распределительный, скрытый в нише стены. Внешний щит можно установить в доме или на улице. Вопрос выбора немаловажный: очень дешевый пластиковый корпус быстро приходит в негодность. Лучше покупать ящик, имеющий съемные стенки, в котором легко снимаются или отодвигаются DIN-рейки. По размеру лучше иметь некоторый запас внутреннего пространства.

Выбираем щиток в квартиру

Начальным элементом любой схемы является вводный автомат, который отключает поступление электричества в дом. Его номинальные показатели зависят от общей мощности, потребляемой домом. Постановлением Правительства РФ определено, что сетевые организации осуществляют стандартное подключение электроснабжения 380 В на 15кВт. Если требуется больше, подключают за дополнительную плату.

Дальше подбираются: счетчик модульного типа, автоматические выключатели, УЗО или дифференциальные автоматы. При выборе учитывают:

  • номинальную силу тока;
  • ток, при котором срабатывают автоматы;
  • скорость их срабатывания.

Автоматы устанавливаются в каждую цепь отдельный

Важно рассчитать их параметры: при недостаточной мощности будет постоянно происходить ложное срабатывание. При малой мощности они не смогут выполнять свое назначение – защищать от перегрузки

Автоматы оснащены устройством на время срабатывания. Ниже по цепи следует ставить с меньшим временем отключения, чтобы оно происходило по высходной линии.

Заключение

В заключение хочется дать несколько общих рекомендаций по сборке и монтажу распределительного щита в частном доме, квартире или на даче. Они помогут избежать распространенных ошибок, совершаемых при самостоятельной сборке электрощитового оборудования.

  1. Корпус для распределительного щита нужно приобретать немного большего размера, чем требуется для установки оборудования. Это позволить установить дополнительные приборы и модульные устройства, если в этом возникнет необходимость при увеличении количества обслуживаемых электроприборов. Лишнее пространство внутри щита никогда не помешает.
  2. Не стоит защищать группу электроприборов, имеющих различное назначение, одним-единственным УЗО или дифференциальным выключателем. Такая схема подключения, например, отключит компьютер при пробое фена в ванной комнате, что создаст определенные неудобства для потребителя. Лучше обеспечить зональную защиту по току — отдельно для ванной, кухни и так далее.
  3. Правила энергонадзора гласят, что нельзя устанавливать УЗО перед автоматом, оно должно быть размещено после него. Механическое УЗО лучше электронного, оно не вызывает ложных срабатываний и более надежное. Лучше всего устанавливать это устройство на каждую зону после автомата.
  4. При сборке электрощитов следует использовать дополнительные расходники, такие как колодки с отверстиями (по-другому шины) для объединения нулевых и заземляющих проводников. Размещать их следует по краям, чтобы не закрывать рабочую лицевую панель.

Монтаж и сборка распределительного щита в частном доме, квартире или на даче не требует оформления каких-либо разрешительных документов, но следует соблюдать общие правила электромонтажных работ.

Независимо от того, кто выполняет эти работы, вы лично или нанятый опытный электрик, необходимо руководствоваться соответствующими стандартами нормами ПЭУ (правила устройства электроустановок). если монтаж электрощита ведется в рамках первичного подключения дома, квартиры или дачи к сетям электроснабжения, то проверка правильности монтажа со стороны энергоснабжающей организации гарантировано!

К тому же следует учитывать, что МЧС, в лице пожарных инспекторов, может выписать предписание на устранение недостатков, в случае несоответствия электрощита нормам противопожарной безопасности.

Поэтому, если вы не уверены в своих силах, откажитесь от самостоятельной сборки распределительного щитка и пригласите профессионального электрика! Это позволит избежать не только конфликта с контролирующими структурами, но и более серьезных последствий: поражения человека электрическим током или пожара!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
