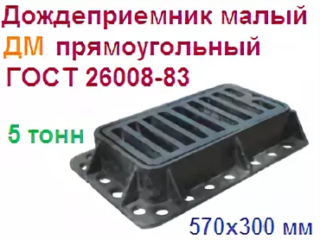

Обзор дождеприемников типа ДМ

Критерии выбора

При подборе сооружения требуется принимать во внимание различные факторы, обеспечивающие при правильном подходе длительный эксплуатационный период и надежность. Самые главные из них:

Самые главные из них:

• интенсивность и объем осадков на территории, условия климата;
• площадь ливневой канализации;
• рельеф местности.

Для приусадебного участка частного дома небольшой величины подойдет ливнеприемник более легкий по массе и конструкции. Однако если в течение года выпадает значительный объем осадков, лучше выбрать вариант из чугуна. Если выбирается модель для места, где проходит тяжелая техника или для площадки индустриальной зоны, лучшим выбором станут дождеприемники типа ДБ.

Инструкция по монтажу дождеприемников.

Перед началом монтажа согласно проекту следует произвести разметку местоположения водоотводных лотков и дренажного колодец. Затем следует выкопать углубление глубиной на 150 мм больше глубины дождеприемника и шириной на 300 мм больше ширины дождеприемника.

На дне траншеи насыпается слой пескоцементной смеси и утрамбовывется. Утрамбованный слой пескоцементной смеси должен составлять 100 мм.

Укладывается слой водонепроницаемой пленки (полиэтиленовая пленка или пергамин в 2 слоя), которая обеспечивает гидроизоляцию и предотвратит выход воды из бетонной смеси при заливке основания.

Выставляется опалубка под заливку бетонной обоймы под лоток.

Нижняя часть бетонной обоймы заливается бетонной смесью не ниже B25.

Выбивание в дождеприемнике конструктивных элементов для отводящего патрубка или канализационной трубы.

Выставление дождеприемника по уровню на бетонном основании с дополнительной смесью бетона. Пазы между лотками и дождеприемника, а также места примыкания к трубам следует загерметизировать полиуретановым герметиком для обеспечения водонепроницаемости стыка. Полиуретановый герметик – наилучший материал для герметизации швов, поскольку может длительное время воспринимать различные нагрузки, сохраняя гибкость при механических и динамических нагрузках.

Заливка боковых граней бетонной обоймы до уровня подводящей примыкающей конструкции: тротуарной плитки или асфальта.

Укладка тротуарной плитки, клинкерного тротуарного кирпича и брусчатки или асфальта с предварительно установленной возле лотка полоской фанеры для формирования паза для герметизации. .

Демонтаж полосок фанеры и герметизация паза технологического шва между водоотводным лотком и примыкающей конструкции дорожного покрытия. Для герметизации следует использовать полиуретановый герметик.

Установка внутри дождеприемника сифонов, перегородок, корзины для сбора мусора и водоприемной решетки.

Источник

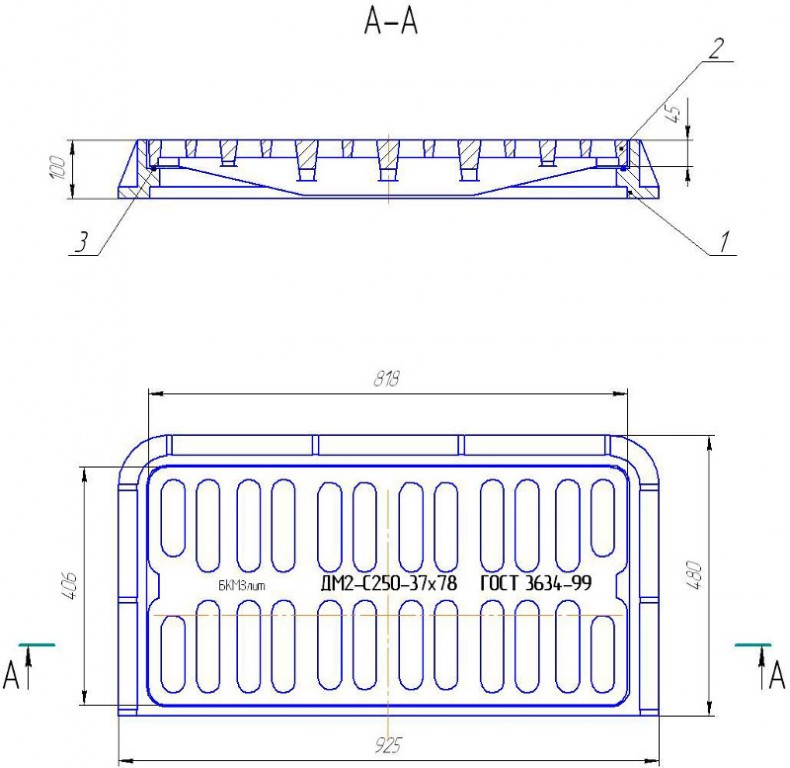

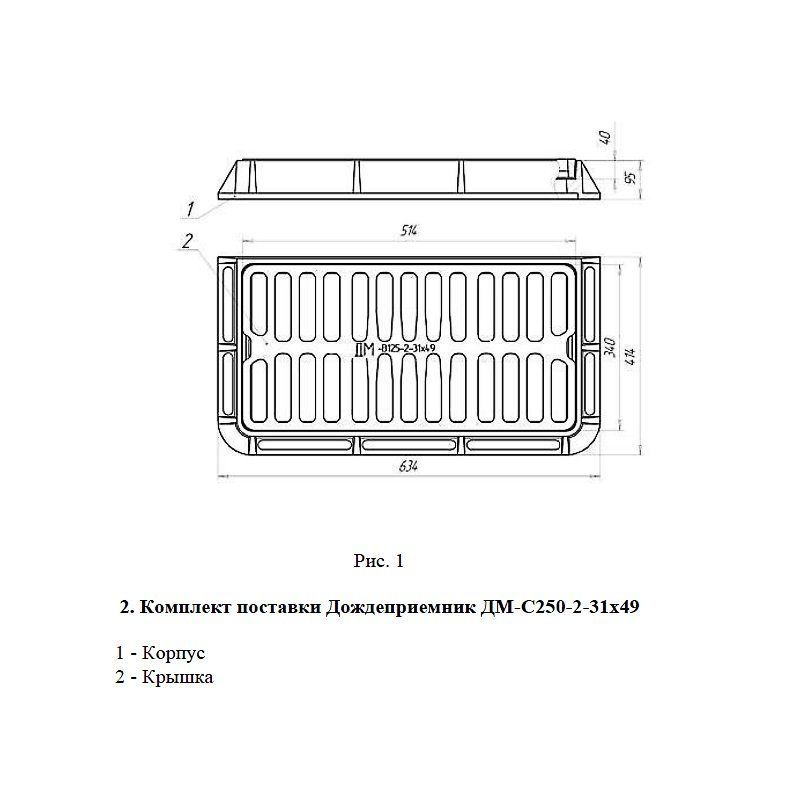

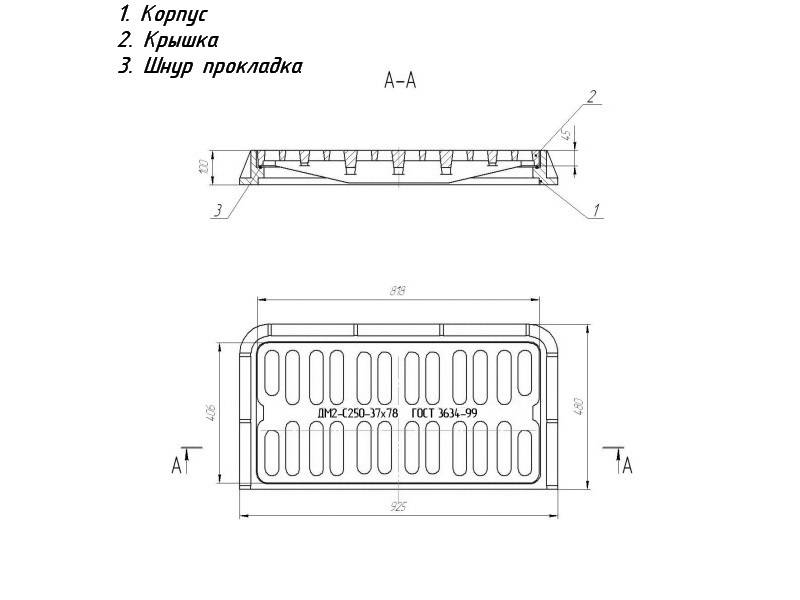

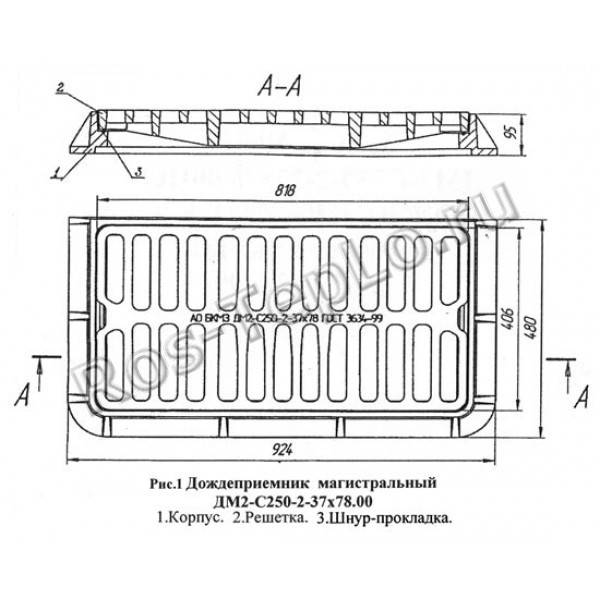

Устройство дождеприемника ДМ

Чугунный прибор – важный канализационный агрегат. Это необходимо для обеспечения прохождения водного потока в подземных системах без крупных обломков мусора, а также для защиты людей и животных от попадания в канализацию. Сточные воды стекают с фундаментов зданий, сохраняя их целостность.

Приемник дождевой воды имеет эстетичный вид и дополняет городской пейзаж.

Канализационная яма – это шахта, где вода собирается с поверхности. Его верхняя часть прикрыта сеткой, установленной на основании – чугунном корпусе. Канал состоит из этих двух частей. Для прочности изделие оснащено восемью и более усилениями.

Приемники дождевой воды ДМ изготавливаются из чугуна СЧ20. Этот тип металла позволяет использовать устройства в морозном и жарком климате при больших нагрузках. Материал выдерживает значительные перепады температур и не боится химически агрессивных веществ. Кроме того, на металл наносится специальное антикоррозийное покрытие.

Уход за дождеприемниками

Осенью решетки быстро забиваются листьями

Ливнеприемник – один из самых чувствительных в плане ухода узлов ливневой канализационной системы. Это связано с тем, что вода в него стекает прямо с поверхности, и весь мусор, листья и грязь оседают на решетке.

Чтобы устройство засорялось реже, лучше устанавливать изделия с мелкими ячейками решетки. Они задержат крупный и мелкий мусор, но о такую конструкцию сильнее бьются водяные капли. Их брызги постепенно портят бетонные соединения, что разрушает стык конструкции и колодезного слива.

Чистить устройство требуется не реже, чем раз в 3 месяца. В противном случае есть риск засора и появления неприятного запаха.

Рекомендации по установке дождеприемников

Несколько простых правил установки пластиковых, бетонных или чугунных дождеприемников помогут тем, кто решил своими руками построить надежную систему локального сбора дождевых и талых вод. У профессиональных «дорожников», конечно, есть свой наработанный практический опыт, но всегда неизменными остаются основные рекомендации производителей материалов водоотвода.

Место расположения дождеприемника определяется, чаще всего, на стадии проектирования ливневой канализации наметив вектор линии трубопровода. На примере пластиковых дождеприемников 300х300 или 400х400, у которых каждая боковая стенка имеет трафаретные патрубки для соединения с трубами диаметром 50, 110 и 160 мм, выстроить систему в составе точечного водоотвода значительно проще. В общем и целом, монтаж дождеприемников сопряжён с большим объемом земельных работ и требует более сложной разуклонки, если сравнивать с линейным типом организации водоотвода.

Отличительные особенности некоторых видов ливневой канализации Вы можете узнать в рубрике «Поверхностный водоотвод».

Перед монтажом дождеприемных колодцев необходимо подготовить основание — дренирующий слой из песчано-гравийной смеси и гидроизоляционной пленки – мембраны, после чего заливается бетонная обойма из бетона класса B25. Средний показатель толщины бетонной обоймы (H) для основания равен 100 мм.

Отводящие трубы подключаются непосредственно к корпусу дождеприемника. Для этого выбивается или вырезается отверстие необходимого диаметра по штатно расположенным на стенках дождеприемника шаблонным трафаретам. Место стыковки обрабатывается герметиком типа ПРО ФС имеющим консистенцию тиксотропной вязкой массы.

Бетонирование обоймы так называемой «шубы» дождеприемника происходит в несколько этапов послойно. Сначала уровень поднимают до верхнего края трубы, так чтобы бетонная обойма полностью её скрыла, затем до наивысшей точки стенок дождеприемника с установленной на него решеткой или крышкой.

Когда необходимо выдержать глубину заложения инженерных коммуникаций, дождеприемники можно установить друг на друга, выполнив надстройку. В этом случае первый (верхний) резервуар с установленной на него решеткой принимает воду, а второй (нижний) подключается к дренажным трубам. Такая комбинация, прежде всего, будет интересна при желании свести к минимуму промерзание системы в слоях.

Неважно, в какое покрытие происходит установка пластикового дождеприемника – в брусчатое или асфальтобетонное, главное, чтобы его края не выступали над поверхностью, так как в процессе эксплуатации непокрытые части колкого пластика могут быть разбиты. Для корректной работы локальной точки водосбора, после завершения монтажных работ, уровень ливневой решетки дождеприемника «по верхам» должен быть ниже уровня прилегающей осушаемой поверхности приблизительно на 3-5 мм

Если это условие соблюдено, то система установлена правильно!

Для корректной работы локальной точки водосбора, после завершения монтажных работ, уровень ливневой решетки дождеприемника «по верхам» должен быть ниже уровня прилегающей осушаемой поверхности приблизительно на 3-5 мм. Если это условие соблюдено, то система установлена правильно!

Технические характеристики дождеприемника ДБ

Технологический процесс производства таких сборных конструкций, как дождеприемник ДБ, должен проходить по, строго установленным, нормативам и ГОСТам, что является гарантом качества и прочности материала и всей  конструкции, в целом.

Такой вид изделий, например, как дождеприемник ДБ2 ГОСТ 3634-99, регламентировано должен быть изготовлен, согласно стандарту, путём литья или вибролитья из чугуна, и иметь отличительные характеристики:

Технические характеристики	Дождеприемник ДБ2 (В 125)
Масса	140 кг
Длина	915 мм
Ширина	570 мм
Высота	120 мм
Номинальная нагрузка	12,5 т

Проводя контроль качества дождеприемника ДБ2, сотрудники отдела качества должны проверить изделие на наличие трещин и дефектов. По стандарту, например, допускаются раковины глубиной до 3 мм и диаметром — до 10 мм. Решётка, которая идёт в комплекте и служит для защиты дождеприемника ДБ от повреждения и крупного мусора, должна прилегать плотно и без зазоров, иначе, она будет препятствием для транспорта и пешеходов, а также вся ливневая система будет быстро засоряться мусором. К тому же, края щелей, согласно нормам, должны быть хорошо отшлифованы, чтобы не могли повредить обувь людей, проходящих сверху.

Дождеприемники чугунные комплектуются техническим паспортом, где указаны все стандарты, гарантийный срок, условное обозначение, дату прохождения технического контроля и дату отгрузки.

Надо сказать, что гарантия дождеприемников ДБ2, как и других изделий данного вида, должна составлять 3 года со дня установки или 5 лет со дня отгрузки с производственного предприятия.

Кстати, все показатели нормативов, вы можете увидеть на поверхности изделия.

Разновидности

Дождеприемные колодцы различаются по используемому материалу. В продаже имеются устройства из:

• чугуна;
• пластика;
• полимербетона.

Чтобы сделать правильный выбор, где и какой лучше установить, рассмотрим их технические характеристики, а также плюсы и минусы.

Из чугуна

Важной особенностью является большой вес. В то же время он способен справляться с нагрузкой до 90 тонн

Благодаря таким техническим характеристикам, чугунные изделия используются в местах, где предполагается серьезная нагрузка:

• Проезжая часть.
• Автомобильные заправки.
• Авто стоянки.
• Автомагистрали.
• Пешеходные зоны.

Они прекрасно справляются с резкими перепадами температуры воздуха и имеют большую пропускную способность, поэтому застоя воды точно не будет. По своей форме такие изделия бывают квадратными, круглыми и прямоугольными. В зависимости от формы подбирается и соответствующая защитная решетка.

Данные конструкции в последние годы пользуются меньшей популярностью, так как на смену ему пришли новые технологии, которые значительно проще в монтаже.

Из пластика

Пластиковые корзины самые популярные. И это не странно, ведь материал отличается небольшим весом, что упрощает его транспортировку, установку и обслуживание. Современные модификации позволяют справляться с перепадами температур от -40 до +90 градусов по Цельсию. Преимущественно используется при обустройстве частного дома и дачи. В основе материала применяется полимербетон, полиэтилен и полипропилен.

По стандарту имеют кубическую форму. С каждой стороны есть патрубки, что позволяет подключать сразу несколько труб ливневой канализации. Диаметр патрубка может колебаться от 110 до 200 мм. При их выборе можно столкнуться с особой маркировкой изделия:

• A – предусматривает нагрузку в 1,5 тонны. Сфера использования – пешеходные дорожки.
• B – 12,5 т. Для гаражных и парковочных сооружений.
• C – до 25 т. Используются на автомагистралях и автомобильных заправках.
• D – до 40 т. Используется в местах, где эксплуатируется грузовой транспорт.
• E – до 60 т. Стоянки грузовой техники.
• F – до 90 т. Используется в месте передвижения массивной спецтехники.

Из полимербетона

Одна из разновидностей пластиковых водоприемников – полимербетонные. Изделие имеет в себе положительные технические характеристики пластика и бетона. Используется он при организации ливневки в парках, на пешеходных дорожках, автомобильных стоянках, проезжей части, во дворах, частном доме и прочее. Их используют при организации линейной и точечной системы проектирования.

Бетонная подготовка для установки дождеприемника

Параметры бетонной обоймы для пластиковых дождеприемников

Класс нагрузки	A15	B125	C250
Ширина бетонной обоймы (С), мм	80	100	100
Толщина бетонной обоймы (H), мм	100	100	150
Класс бетона	B25	B25	B25

Дождеприемник и брусчатка

Установка пластикового дождеприемника в брусчатое покрытие с предполагаемыми механическими нагрузками класса A15-C250 (пример с дождеприемником 300х300 мм):

Дождеприемник и асфальтобетон

Вариант монтажа дождеприемника пластикового в асфальтобетонное покрытие с учетом возможных динамических нагрузок класса A15-C250 на точку водоотвода (пример с дождеприемником 300х300 мм):

Узел А

Применение герметика (ГОСТ 25945) слоем 5х20 мм между стенкой пластикового дождеприёмника и бетонной обоймы канала (бетон B25 F200 W6, ГОСТ 26633-91):

В какой последовательности укомплектовывать (собирать) дождеприемник, используя различные аксессуары — решетки, корзины для сбора мусора, перегородки-сифоны — нет никакой принципиальной разницы. На момент установки нужен только сам дождеприемник!

Источник

Расчет объема, глубины и уклона

Чтобы защитить жилой дом, хозяйственные постройки и сам участок от подтопления, заиливания и грязевых потоков после дождя, необходимо сделать правильный расчет ливневой канализации. Вся вода, которая попадает на участок, должна уходить в ливневки, дождеприемники и желоба.

Выбор габаритов дождеприемника и других его параметров нужно начинать, учитывая особенности канализационной системы и следующие данные.

• глубина прокладки каналов;
• объем отводимых стоков;
• уклон каналов.

Исходя из этих параметров, определяется тип ливневой канализации и выбор дождеприемника.

Расчет глубины прокладки каналов. Если диаметр подземного трубопровода не превышает 0,5 м, то прокладка ливневой канализации осуществляется до уровня 30 см. При большем сечении каналов глубина заложения ливневой канализации в частном доме возрастает до 70 см.

Если на территории уже проложена система дренажа, то ливневую канализацию в частном доме располагают выше этой системы.

Расчет объема стоков, отводимых с участка. Чтобы вычислить объем стоков, необходимо руководствоваться следующей формулой:

Расчет уклона каналов. Верно подобранный уклон гарантирует свободное протекание жидкости по трубопроводу под действием физических законов.

Необходимый уклон ливневой канализации определяется в зависимости от диаметра используемых труб.

Если трубы имеют диаметр 20 см, то учитывается коэффициент 0,007. То есть, 7 мм на погонный метр трубы. При диаметре 15 см коэффициент составит 0,008. Уклон каналов в открытой системе колеблется в пределах 0,003-0,005 (это 3-5 мм).

А вот трубы, соединяемые с дождеприемниками и ливневыми колодцами, должны иметь на каждый погонный метр 2 см уклона.

На выбор дождеприемника также влияет интенсивность осадков, общие климатические условия, тип грунта и максимальная нагрузка.

Преимущества дождеприемников ДБ

Дождеприемники чугунные обладают рядом достоинств, которые дают экономическую выгоду при их покупке, а именно:

• равнодушны к воздействию солей;
• морозоустойчивы;
• сопротивляются стиранию, что продлевает срок службы;
• решётки препятствуют попаданию мусора, что не даёт засоряться всей системе канализации, а также, исключает травмоопасные ситуации на дорогах;
• противодействуют негативным факторам окружающей среды;
• устойчивы к автомобильным активным химическим веществам;
• выдерживают большие нагрузки и давление, и др.

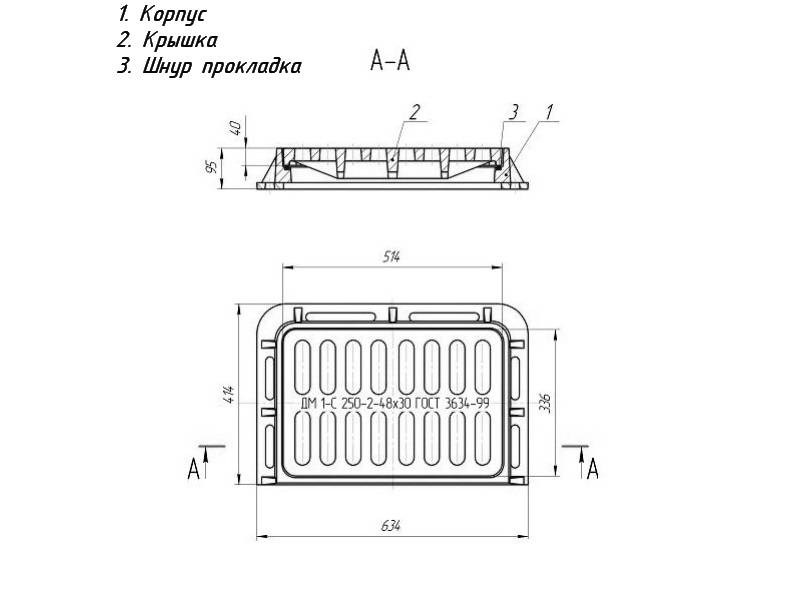

Дождеприемника ДБ1 размеры, практически, не отличается от габаритов дождеприемника ДМ1, а вот нагрузку второй экземпляр выдерживает в два раза больше, потому — то изделия этого типа применяют на магистралях, где преобладает грузовой транспорт.

Технические характеристики	Дождеприемник ДБ1	Дождеприемник ДМ1
Габариты (мм)	52	60
Вес (кг)	634х414х95	634х414х95
Нагрузка (т)	12.5	25
Размеры проёма (мм)	310х490	300х480

Так что отличительная особенность дождеприемников чугунных, типа ДБ1 — ДБ2, также, как и марки ДМ1 — ДМ2 выражается только в габаритах, а вот разная величина номинальной нагрузки изделия, обусловлена материалом изготовления, а именно, высокопрочного чугуна или серого чугуна, что  и определяет область применения каждого вида.

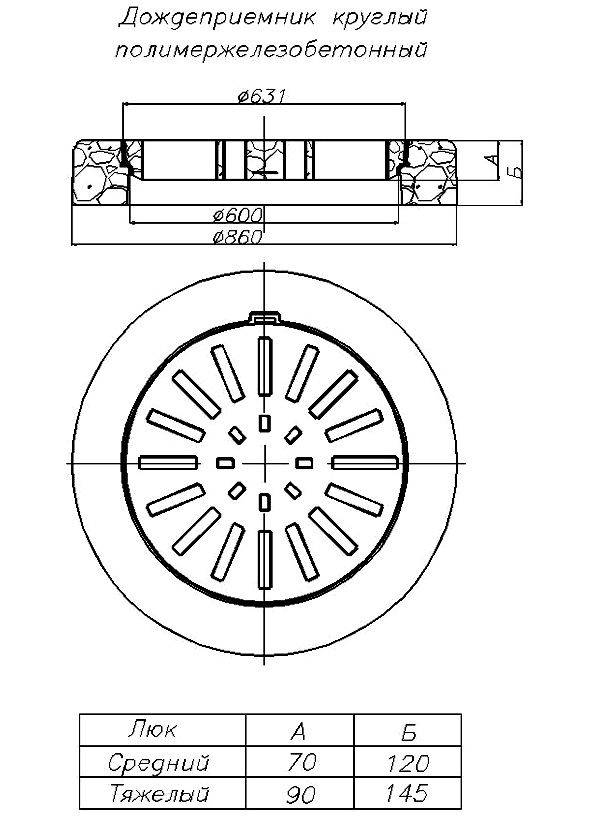

В определённых ситуациях применяют ещё одну разновидность этих конструкций – дождеприемник круглый ДК, который тоже: изготовлен согласно ГОСТу 3634-99, из материала СЧ – 20, выдерживает нагрузку от 15 т до 25 т, при весе до 125 кг, и устанавливается на колодцах ливневых канализаций, которые присутствуют на автостоянках и промышленных территориях.

Технические характеристики

Большие приемники сточных вод – исключительно чугунные. Их изготавливают методом литья из металла маркой не меньше СЧ15. Применение чугуна высокой прочности с добавлением шаровидного графита повышает допустимую нагрузку на изделие. Гальваническое покрытие либо обработка спецсоставами увеличивает антикоррозийные качества.

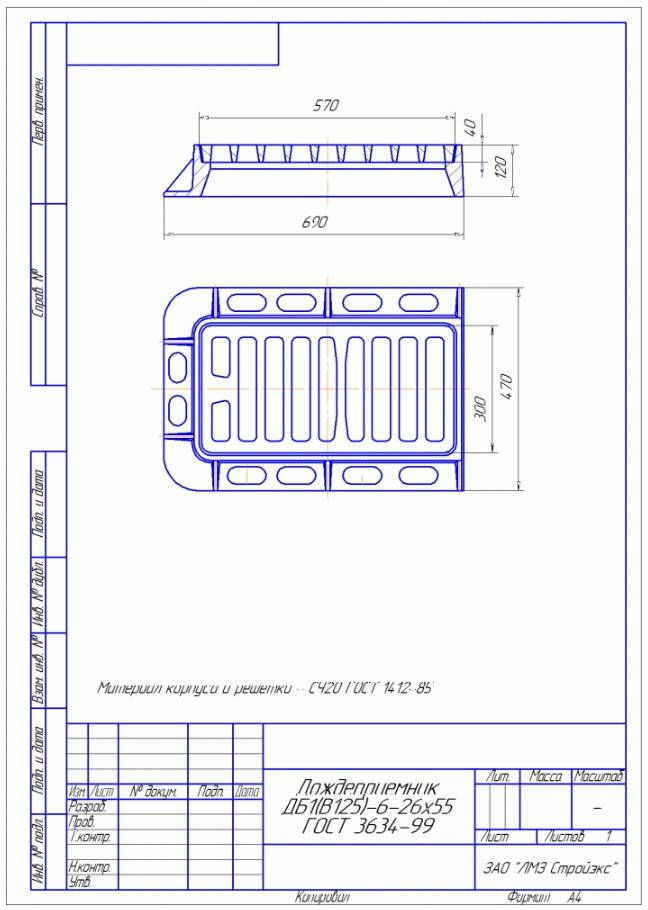

Чугунные прямоугольные дождеприемники, относящиеся к типу ДБ, бывают двух разновидностей: ДБ1 и ДБ2. Конструкции первого типа подойдут для оснащения автостоянок, стройплощадок и индустриальных объектов. Устройства второго типа обычно ставят вдоль автомобильных магистралей.

Размеры чугунных дождеприемников типа ДБ регламентируются ГОСТом, но могут немного различаться согласно техническим условиям производителя. Наибольшей популярностью пользуются изделия со следующими характеристиками:

Тип ливнеприемника	Размеры (мм)	Вес (кг)	Максимум нагрузки (т)	Цена (в руб.)
ДБ1	Модель 1	915х570х120	107	15	От 3500
Модель 2	846х496х90	80	12,5
ДБ2	Модель 1	975х509х120	125	25	От 5500
Модель 2	990х500х120	121	12,5

Различаются модели не только размерами, но и максимумом нагрузки за счет усиления. ДБ-ливнеприемники отличает минимальная ширина продольного опорного участка корпуса, который прилегает к бордюрной части трассы.

К основным достоинствам конструкций относят высокую прочность, способность без труда выдерживать серьезные нагрузки, долговечность и практичность, лаконичный внешний вид. Недостатком является тяжесть – их сложно установить без применения спецтехники.

На верхней плоской части решетки находится проштампованное условное обозначение ливнеприемника, год выпуска и логотип производителя. На поверхности устройства не допускается наличие трещин. Решетчатый элемент должен плотно примыкать к опорной части рамы, не качаться. На металлической поверхности не должно быть крупных наплывов и заусенцев, ямок. Допускается наличие зазоров, но не более 3 мм на одну сторону.

Критерии выбора конструкции и проектирование системы водоотвода

Выбор размеров дождеприемника и других его характеристик необходимо начинать, отталкиваясь от предполагаемой системы ливневой канализации. Последняя проектируется исходя из следующих данных:

• максимальное количество осадков на территории – этот параметр узнается из справочника СНиП, там же необходимо посмотреть максимальный параметр снегового покрова зимой;
• коэффициент поглощения влаги – зависит от типа покрытия территории, например, для щебня он составляет 0,4, а для кровли – 1;
• площадь территории, с которой будет отводиться вода.

По этим данным определяется тип ливневой канализации. Выбор дождеприемника также осуществляется в зависимости от интенсивности осадков на территории, общих климатических условий, типа грунта и максимальной нагрузки.

Дождеприемник может быть расположен в любом месте, но нужно учитывать близость водостока

Места расположения

Если неправильно установить водоприемный элемент, то это может привести к скоплению воды на придомовой территории. В этом вопросе необходимо отталкиваться от утвержденных положений по ГОСТу и СНиПу. Основополагающей нормой, от которой следует отталкиваться, является СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». В частности, ГОСТ 26008-83 предусматривает обязательную установку дождеприемника в следующих местах:

• На затяжных спусках.
• В местах, где пересекаются тротуарные дорожки.
• В пониженных участках по рельефу.
• Во всех местах, где отсутствует естественный отток воды от дождя, талого снега и прочее.
• Под водосточной трубой.
• По краям автомобильных дорог.
• Перед входом в здание.

Дождеприемники из пластика

Материал изготовления – полипропилен.

В зависимости от выдерживаемой нагрузки подразделяются на классы

• А – 1,5 тонны
• В – 12,5 тонн
• С – 25 тонн
• D – 40 тонн
• Е – 60 тонн
• F – 90 тонн.

Пластиковые приемники для ливневых канализаций имеют обширную зону применения: в частном секторе, на парковочных зонах, на автотрассах, на стоянках тяжелой техники.

Пластиковое изделие состоит из следующих деталей

1. Корзина – в ней скапливается мусор
2. Резиновый сифон – купирует неприятный запах
3. Перегородка – гидрозатвор
4. Крышка – закрывает дождеприемник
5. Решетка – отфильтровывает крупный мусор и выполняет декоративную функцию
6. Люк — в закрытых колодцах
7. Удлинитель – увеличивает глубину конструкции
