Дренажная система вокруг дома: как сделать своими руками дренаж фундамента, видео

Сколько стоит дренаж

Если вы решили полностью сделать дренаж участка самостоятельно, то вот стоимость, которую вам придется заплатить только за инструменты и весь материал:

Метр дренажной трубы диаметром в 11 см может стоить от 60 до 180 рублей.
Квадратный метр геотекстиля обойдется вам ориентировочно в 20-40 рублей.
Гранитный щебень фракции 20/40 мм стоит от 1200 до 2000 рублей за м3.
Средняя цена за куб речного песка составляет порядка 600-700 рублей.

В таком случае погонный метр дренажа будет стоить максимум 2000 рублей. Но это без стоимости доставки материалов. Еще нужно прибавить цену колодцев. Готовый смотровой колодец из пластика минимального диаметра может обойтись в 2000- 2500 рублей за штуку, а дренажный – более 10 тыс. рублей. Дешевле сделать их из трубы.

Если нанимать специалистов, то цена дренажной системы будет складывать из стоимости за услуги по проектировке (около 10000 рублей) и самим работам. Многие фирмы составляют проект бесплатно, если заказывать работы у них.

Специализирующие компании выставляют цену за укладку трубы минимум 2500 рублей за метр, за установку смотрового колодца – 5-7 тыс., а дренажного – 35- 40 тыс. рублей. Но многие из них дают гарантию на свою работу на 2-3 года.

Но если вы уверены в своих силах или имеете хоть какой-то опыт, то можно заказать только проект, а остальное сделать самостоятельно. Либо вообще все дренажные работы провести собственными силами, включая составление схемы.

Главное – определиться с видом дренажа в соответствии с особенностями здания, климата региона и участка. Лучше применять глубинный дренаж, а при необходимости дополнить его ливневой системой.

Не стоит экономить на трубах и недооценивать смотровой колодец, позволяющий проводить чистку системы. При правильной организации дренажа вы не только сможете защитить дом от влаги, но и использовать всю атмосферную и подземную воду для хозяйственных нужд.

Отмостка: значение, монтаж

Важный элемент защиты фундамента здания от воздействия влаги — отмостка. Конструктивно — водонепроницаемая полоса, помещенная поверх почвы, на некоторой глубине. Последний вариант — скрытая отмостка.

Воздействие воды на фундамент здания с дренажом, без

Отмостка применяется в строительстве давно. В традиционном виде — хорошо утрамбованный слой глины, толщиной 20-25 см, шириной 120-170 см. Размещается отмостка вдоль стен по периметру здания. Поверхности придается небольшой наклон в 5-10 градусов от стены. Позволяет атмосферной, талой влаге стекать на максимальное расстояние от цоколя, фундамента. Поверх слоя глины часто размещают утрамбованную песчаную подушку, бетонные плиты, тротуарную плитку. Под слоем глины рекомендуется разместить листы утеплителя, например, экструдированного пенопласта, толщиной 10-12 см. Предохранит от потерь тепла фундамент, не позволит растапливать замерзший грунт зимой.

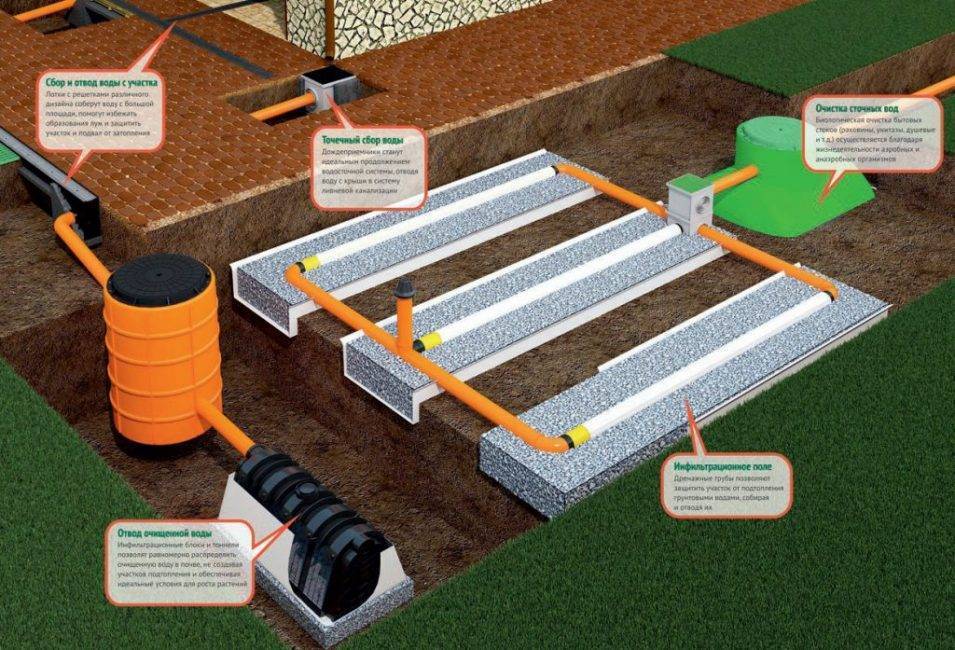

Схема сочетания ливневки, дренажа

Размеры отмостки не должны превышать по ширине дренаж. Стекающая вода должна просачиваться к дренам. Детали конструкции подробно приведены на иллюстрациях.

Траншейная или кольцевая система

Такой тип дренажа применяется для защиты дома, который находится на участке с песчаными почвами и не имеет цоколя. Располагают траншейную систему на расстоянии от 3 до 12 метров от домового фундамента, лучше всего удалять ее минимум на 5 м от здания, чтобы избежать усадки грунта, которая приведет к разрушению основы строения. При устройстве такой системы водоотвода от фундамента зданий применяются все те элементы, что в описанной выше классической системе.

Для дополнительной защиты основания дома также применяют глиняный замок. Кроме того, общим правилом является монтаж дрен на глубине в 50 см от низшей точки пола. Остальные параметры определяются в каждом конкретном случае.

Основные работы

Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.

Во-первых, все работы должны проходить летом – по понятным причинам.
Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.

И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.

Прежде, чем непосредственно подойти к пристенному дренажу, следует выполнить некоторые подготовительные работы по гидроизоляции.

Для начала, как уже говорилось ранее, необходимо откопать фундамент. При этом необходимо очищать плиты фундамента от земли и старой гидроизоляции.
Дайте фундаменту время просушиться.

Итак, приступим.Для начала выкопаем траншеи для укладки нашей системы, при этом отступим на 1 метр в сторону от фундамента. Прикинем ширину траншеи – она должна на 20 см., превышать диаметр трубы.

При прокладке труб не забываем, что дренаж должен проходить на полметра ниже опорной конструкции.

На песок кладём широкие полоски геотекстильной ткани таким образом, чтобы её концы выступали за границы траншеи. Далее засыпаем вокруг фундамента крупный щебень – он отлично проводит воду.

Только после всего этого, укладываем трубы, при этом следим, чтобы они ложились уклоном к нижней точке системы. С помощью фитингов соединяем трубы, на всякий случай обматываем изолентой и засыпаем на 10 см., щебёнкой. После чего сшиваем нитками концы геотекстиля.

Коллектор устанавливаем на расстоянии не менее 5 м., от дома. Он должен располагаться между уровнями трубы и грунтовых вод. От труб ниже примерно на метр. Яму для коллектора так же устилаем геотекстильной тканью и только после того, устанавливаем сам колодец. Чтобы исключить скос колодца в дне ёмкости нужно просверлить несколько отверстий и накрепко закрепить. После чего, засыпаем гравием а потом землёй.

Кстати, засыпать траншеи следует так, чтобы образовался небольшой холмик, поскольку если этого не сделать, грунт просядет и придётся подсыпать заново.

Например, представим, что ваша ёмкость для приёма воды оказывается выше уровня труб, то придётся помимо всего прочего установить и дренажный насос. Он будет принудительно перегонять водяные массы.

Предлагаем ознакомиться: Печь для бани своими руками из кирпича

Если глубина труб находится выше глубины промерзания почвы, необходимо установить систему обогрева при помощи греющего кабеля. Это предохранит вашу дренажную систему от промерзания в зимний период.

Таким образом, при желании сделать дренаж фундамента своими руками не самая простая, но вполне выполнимая задача.

По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:

поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
пристенный дренаж фундамента;
кольцевой дренаж фундамента;
пластовый дренаж.

Фотография с участка при укладке дренажа.

Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.

Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.

Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.

Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.

2 Пристенный дренаж – защитим основание жилого строения от воды

Дренирование фундамента дома может быть пристенным и кольцевым (иначе говоря – траншейным). Рассмотрим системы первого вида. Пристенный дренаж делается, когда в здании имеются подвальные и цокольные помещения. Идеально, если прокладка осуществляется в процессе сооружения фундамента (до засыпки котлована). Можно сделать дренирование и после этого, но придется снова копать ров вокруг жилой постройки, что, понятное дело, повышает затраты денег и сил.

При монтаже пристенной конструкции используются линейные либо пластовые элементы. В первом случае необходимо по периметру отмостки вокруг дома установить секции из поливинилхлоридных дренов с защитными решетками и желобами. Также потребуется обустроить приемный колодец. В него и будет уходить по трубам вода. Пластовый дренаж сооружается под фундаментом. Его следует делать вровень с песчаной подушкой под основанием здания. В качестве рабочих элементов применяются перфорированные трубные изделия. Их обсыпают щебнем (мытым) и речным песком. Эти стройматериалы играют роль защитного фильтра.

Устройство пристенной системы своими руками выполняем так:

1. Лазерным нивелиром определяем высотные перепады на поверхности песчаной подушки. Устанавливаем вешки. Формируем уклон (2 см на метр дрена), который обеспечит свободное стекание воды. Если нужно, подсыпаем песок под вешки.

2. Укладываем геотекстильное полотно на подушку. Сверху насыпаем гравий и делаем в нем канавки для монтажа труб

Здесь очень важно выдержать один и тот же уклон по всей протяженности водоотвода.

3. Устанавливаем трубы ПВХ (используем перфорированные изделия)

Отверстия в дрене должны быть меньше фракции используемого для засыпки гравия. Если сделать их больше, трубы быстро засорятся.

4. Создаем единую конструкцию. Соединяем между собой все уложенные трубы. Точность уклона контролируем по натянутой бечевке.

5. На поворотах системы ставим вертикальные трубы – смотровые колодцы. Снабжаем их крышкой (она должна плотно закрывать изделия). Впоследствии эти трубы позволят нам без проблем промывать дренаж.

6. Снова используем геотекстиль. Обматываем им трубы, прижимая материал к ним как можно плотнее. Нельзя оставлять щелей между витками геотекстиля. Через них в перфорацию труб могут проникнуть частички гравия. Крепление геотекстильного материала удобнее всего производить капроновой нитью.

7. Насыпаем на сделанную конструкцию гравий (рекомендованный слой – около 0,2 м). Еще раз накрываем все геотекстилем. Отдельные полосы материала укладываем внахлест. Тогда грунт не проникнет в зазоры между ними.

Теперь засыпаем конструкцию речным крупным песком и в обязательном порядке теплоизолируем выпуск трубы, которая отводит канализационные стоки от жилища. В самой нижней точки системы монтируем откачивающий колодец. Он станет выводить сточные воды в водоем, расположенный рядом с участком, либо в ливневку.

Что такое дрены и для чего нужны

Комплекс труб и колодцев

Дрены или трубы водоотведения используются для осушения местности от избыточной влаги, грунтовых или почвенных вод. Система дрен образует дренаж – комплекс труб, которые способствуют сохранению качества почвы, стабильности технических и жилых построек.

Воду в поверхностных слоях грунта или под фундаментом здания на дачном участке необходимо отводить, чтобы:

Садовое здание не «покосилось», его фундамент не просел
На площадках и дорожках не оставались лужи из-за застоя воды
Не произошло подтопления подвалов и цокольных этажей
Избежать появления грибков на стенах строений из-за чрезмерной сырости
Не допустить разрушения несущих частей здания или отдельных элементов конструкций под воздействием солей и агрессивных химических соединений, содержащихся в воде
Предотвратить переувлажнение и промерзание грунта в зимний период, что негативно отразится на всхожести, цветении и плодоношении садовых культур
Избежать вымывания плодородного слоя почвы на садовых участках с уклоном

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Виды водоотводов

Чтобы защитить основание здания от осадков, и талой воды используются разные конструкции водоотвода и объединяются в одну систему. К ним относятся: отмостка, водосток, вертикальные скважины, дренажные системы.

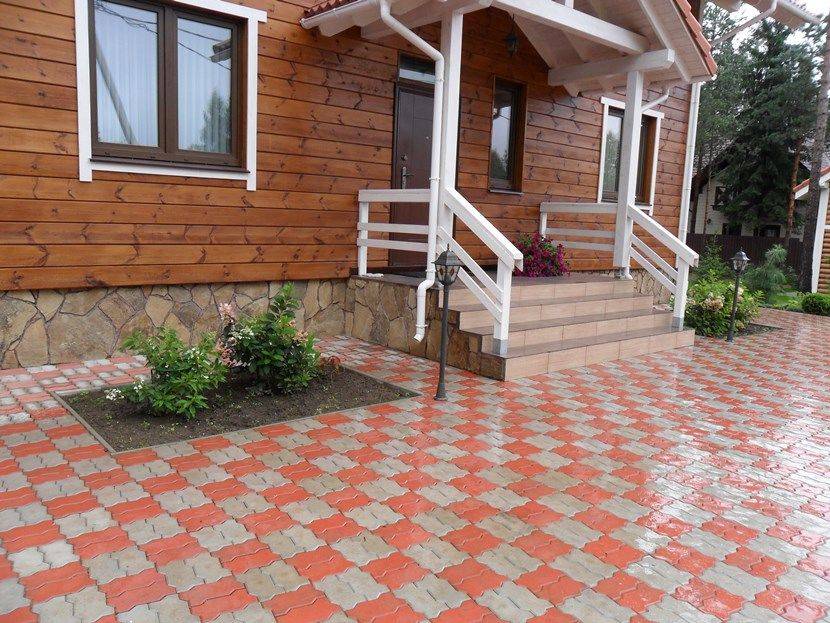

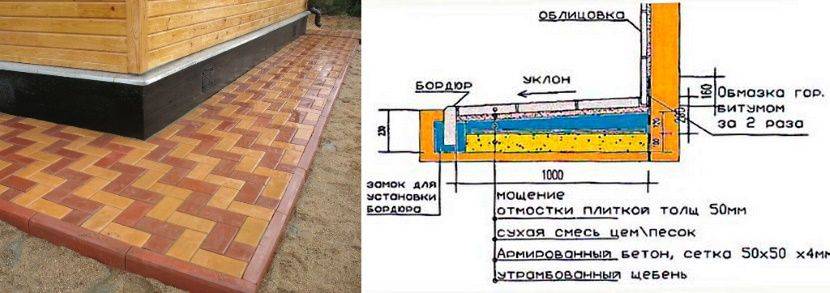

Отмостка

В случае средней некритичной нормы осадков за год в определённом месте защиту фундамента выполняют с помощью отмостки. Обычно она выполняется из бетона, но могут быть устроены и накопительные приспособления. Каждый из вариантов позволяет осуществить отвод воды от отмостки дома на безопасное отдаление, в соответствии со своей шириной.

Отмостка должна отвечать надлежащим качественным характеристикам:

она должна выступать на 25-30 см по сравнению с крышей;
её установка требуется по всей окружности дома;
необходима установка незначительного уклона (меньше 5 градусов), что будет обеспечивать слив воды в другую сторону от стен дома;
отмостку должны составлять подстилка (из щебня, гравия) и бетонное покрытие.

Если влажность грунта невысокая и осадков выпадает немного, то с отведением воды от фундамента справится отмосткаИсточник vsedosky.ru

Водосток

Водосточная система тоже способствует ограждению фундамента от излишков воды. Без неё масса осадков направится к подножию здания, будет заливать стены, подмывать фундамент. Из-за этого поверхность стен плесневеет, а деревянные составляющие – гниют.

Установка водостока, который составляют жёлоба и трубы, помогает оптимально обезопасить жильё от верхнего водяного потока. Основная задача – отвод воды на достаточное отдаление от основания здания. Для этого используют:

дренажный колодец;
канаву,
общую или частную канализацию;
накопительный коллектор;
ёмкости на полив грядок.

Водосток собирает воду с крыши и отводит ее подальше от фундаментаИсточник dekordoma.com

Вертикальные скважины

Для такого варианта водоотвода требуется пробурить вертикальные скважины в виде пятиметрового колодца. В него вставляется рейка, обёртывается геотекстилем.

Рейка засыпается гравием, горловина колодца закрывается щебнем и геоматерией. Потом все элементы системы маскируются дёрном. Подобные скважины в самых затопляемых местах способствуют снижению уровня грунтовых вод и быстрому осушению больших луж.

Использование вертикальных скважин при возведении дома в местах в местах с большим количеством грунтовых водИсточник kamtehnopark.ru

Дренажные системы

Дренажная система – более затратный и продолжительный по времени способ, но более эффективный. Требуется изучение местности, угла наклона, предполагаемой нагрузки (на основе этого подбирается материал).

Дренажная система включает в себя три типа:

пластовый – используется очень часто, укладывается под всей территорией строения в виде песчаной, щебневой, гравийной «подушки»;
внутренний дренаж – трубы, прокладываемые под подвальным помещением здания или под всем фундаментом, а потом ведущие в колодец;

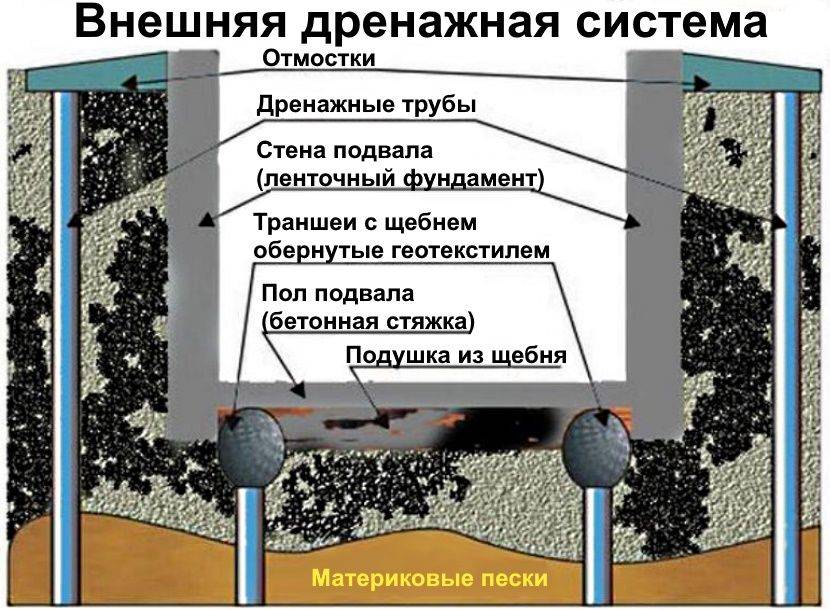

внешний дренаж – располагается по окружности здания и включает в себя траншеи, трубы, для направления воды в скважину.

Внешний дренаж имеет два вида:

Открытая дренажная система – по окружности выкапывается канава. Способ отличается дешевизной, эффективностью, но эстетика оставляет желать лучшего.
Закрытая система – на дне выкопанных траншей укладывают песок, щебень. Потом туда прокладывают трубы, ведущие в колодец или водосток, оборачивают их геотканью, маскируют дёрном.

Хорошая дренажная система для отвода воды от фундамента дома, проектируется вместе с самим проектом домаИсточник strodom.ru

Как выглядит устройство ливневой канализации и последовательность строительных работ по ее организации

Структура сети водоотвода зависит от нескольких факторов: есть ли намерение использовать дождевую воду в целях полива, очищать ее или же сбрасывать без каких-либо операций в общую систему. К основным элементам, которые она может включать, относятся следующие компоненты:

Открытый лоток для линейной конструкции.
Дождеприемник для точечной конструкции.
Пескоуловитель.
Придверный поддон.
Смотровой колодец.
Коллектор.
Трубы дренажные.
Люк канализациолнный.
Закрытый трубопровод.

Стадия проектирования

Если проект не предусматривает устройство ливневой канализации или нет карты последовательности выполнения работ, то собственнику придется, либо самостоятельно заняться этим, либо пригласить специалистов. Собственно, рассчитать количество материалов и способ монтажа в состоянии любой домовладелец. Для этого следует определиться с размерами системы, которые будут оптимальны для отвода воды.

Необходимые данные для выполнения расчетов несложно найти в интернете:

Сведения о количестве выпадающих осадков в регионе.
Максимальный уровень снежного покрова и дождевых осадков.
Рельеф и общая площадь участка, с которого производится сток.
Данные о коммуникационных сетях, находящихся под землей.
Характеристики почвы.

Финальный подсчет объема отводимой воды выполняется по формуле, где участвуют данные о площади кровли, интенсивности осадков и поправочный коэффициент. Полученный результат используется для выбора оптимального сечения труб по таблице.

Создавая проект водоотвода, нужно отметить местоположение водосборников и ревизионных колодцев. Кроме диаметра труб и глубины их залегания следует определиться с уклоном желобов. Обычно последний показатель составляет 1 см на метр магистрали. Это позволит эффективно отводить воду и не допустить появления трещин в кирпичной стене здания.

Технология монтажного процесса

После составления проекта по устройству ливневой канализации в загородном частном доме и разобравшись с теоретической частью по монтажу системы, остается приступить непосредственно к процессу. Для этого составленная схема переносится на участок, таким образом, отмечаются места установки дождеприемников и емкостей для накопления воды.

Следующий шаг – планирование магистрали для прохождения труб, которая будет соединять все элементы конструкции. Дальнейшие действия выполняются по следующим переходам:

Вырыть траншеи для трубопровода, их глубина должна превышать сечение укладываемых труб не менее чем на 150 мм.
На дно готовой траншеи засыпать песок или гравий, который будет выполнять роль подушки, и способствовать нейтрализации сил пучения. Толщина подушки после трамбовки должна быть в пределах 150-200 мм.
Выкопать котлованы для коллекторной емкости и ревизионных колодцев.
Смонтировать трубопровод, соблюдая углы уклона.
Установить лотки, дождеприемники и подсоединить их к трубам.
Подключить трубопровод к пескоуловителю и колодцу или резервуару, используя фитинги.
Засыпать траншею слоем песка или гравия и утрамбовать его.
Облагородить прилегающую к водоотводу территорию, например, уложить тротуарную плитку или забетонировать, после чего установить решетки на линейные магистрали лотков.

На участках с пересеченной местностью нужно организовать перепадный колодец с соблюдением необходимого уклона труб. По возможности, перед тем как засыпать траншею желательно провести гидравлические испытания, которые помогут обнаружить места протечек

Определенная последовательность монтажных работ при устройстве ливневой канализации имеет важное значение для последующей эксплуатации системы

Обслуживание ливневки

Качественная организация процесса отвода дождевой и талой воды – это еще не все. Система нуждается в периодическом обслуживании, для чего необходимо выполнить несколько простых операций:

Раз в 6 месяцев следует проводить очистку стоков.
Не реже раз в три месяца контролировать состояние пескоуловителей, а при необходимости также проводить чистку.
На дне дренажного колодца могут собираться частицы грязи или ила, их нужно периодически удалять, чтобы предотвратить засорение дренажа.

Через 10-15 лет эксплуатации водоотводящей системы рекомендуется промывать трубы от наслоений. Промывка осуществляется в двух направлениях при помощи напора воды из шланга.

Дренаж воды в подвале

Потребность в отводе воды из подвала возникает, когда рядом с домом проходит водный пласт, и накапливается вода в подвале. Она накапливается в атмосфере, оседает на стенах, создавая благоприятную среду для размножения грибка. Дренаж в подвале можно устроить двумя способами. Первый способ естественный, второй — принудительный, с применением насоса.

Система дренажа в подвале с помощью погружного насоса

Способ первый: скважина

Этот способ хорош, если на глубине под домом есть водный пласт. Выберите в подвале место, где обычно скапливается вода. Это указывает на то, что здесь уровень пола занижен. Выкопайте квадратный накопитель глубиной 35-50 см и длиной каждой стороны 55-60см. Края накопителя чтобы не обваливались, обложите кирпичом. В центре углубления начните бурить скважину диаметром 6 мм. Глубина скважины должна соответствовать глубине водного пласта. Затем в скважину вставляется труба диаметром 32-40мм. Но перед тем как вставить трубу в скважину, высверлите шестимиллиметровые отверстия на конце трубы и на уровне накопителя. Вода будет стекаться в накопитель и, попадая в отверстия трубы, опускаться в грунт, где ее примут грунтовые воды. Устройство подобного дренажного слива позволит надолго избавиться от воды в подвале.

Способ второй: колодец

Для рытья колодца выберите в подвале самое низкое место. Выкопайте в этом месте круглый колодец, с таким расчетом, чтобы в него встала металлическая бочка вровень с полом. Бочку покрасьте изнутри и снаружи, чтобы она прослужила как можно дольше. На дно бочки установите насос с поплавком. Поплавок при накоплении воды в бочке будет включать насос, и вода будет выкачиваться наружу. Куда вы направите воду из бочки — решать вам. Ею можно поливать растения на участке, либо вывести за его пределы.

Описанные выше варианты дренажа выполняются, когда дом уже построен, обжит, и возникла необходимость решать проблему отвода воды.

Но можно эту проблему предусмотреть заранее.

Можно также использовать металлическую бочку, но у нее необходимо отрезать дно, также перфорировать по бокам, и покрасить с целью защиты от коррозии.

Вода из-под дома будет концентрироваться в этом накопительном колодце. Дренаж для плитного фундамента защитит фундаментную плиту от систематического подтапливания и разрушения. Колодец накрывается люком или решеткой.

ПОСМОТРЕТЬ ВИДЕО

Для удаления воды из колодца есть два варианта:

колодец соединяется трубой с пристенной дренажной системой,
Вода выкачивается насосом с поплавком.

Грамотно выполненный отвод воды от фундамента дома значительно увеличит сроки эксплуатации дома и оздоровит в нем микроклимат. Поэтому нельзя пренебрегать столь важным конструктивным элементом строительства и благоустройства.

Каким образом организовать на участке отвод воды

Данная задача, является комплексной, она включает в себя системы, которые дополняют друг друга:

водосточная система;
система для водоотвода поверхностно;
дренажная система.

При помощи двух первых систем можно отвести дождевую и талую воду. Данные разновидности земляных вод обладают сезонным характером и представляют собой значительную проблему для домов с наличием подвального помещения. Кроме этого, они мгновенно могут наполнить выгребной колодец во время наступления паводков.

При наличии кровельной системы, быстро скапливается дождевая вода и отводится к водосбору. В случае если нет водостока, то очень скоро дожди просто разобьют ступени, отмостку и все дорожки возле здания. Оставшиеся талые и ливневые воды устраняют при помощи поверхностного дренажа.

Если водой подтапливается подвальное помещение, и, при этом, выгребную яму надо откачивать еженедельно, то придется выполнять именно глубинный дренаж.

Защита фундамента от грунтовых вод

Грунтовые воды оказывают постоянное воздействие на фундамент, поэтому важно создать надежную защиту основания от этого негативного фактора

Очень часто для большей эффективности используют комплексную защиту: траншейный дренаж и гидроизоляция фундамента. Дренажная система предназначена для отвода воды от фундамента, а гидроизоляция обеспечивает защиту от проникновения влаги внутрь бетонных конструкций.

Траншейный дренаж

Дренажная система может быть открытой или закрытой.

Открытый дренаж представляет собой канавы, имеющие ширину 50 см и глубину до 1 м. Стенки канавы выполнены с уклоном 30 градусов, чтобы обеспечить максимальное скопление воды. По длине канава также должна иметь уклон для произвольного течения воды.

Сделать закрытый траншейный дренаж своими руками можно по следующей схеме:

По периметру основания дома роют траншею шириной около 30 см, глубина должна быть немного ниже подошвы фундамента.
На дно насыпают песок слоем до 10 см, обеспечивая уклон.
Песок застилают геологическим текстилем, фиксируя на стенках траншеи.
Поверх насыпают гравий слоем 10 см.
Далее укладывают дренажные трубы. В них просверлено много отверстий, благодаря которым в трубу будет просачиваться вода, и направляться в специально подготовленные места. Трубы должны иметь уклон 1 см на погонный метр.
Трубы засыпают гравием, слой которого над трубой может достигать 10 см.
Гравий закрывают геотекстилем, концы которого сшивают.
Конец дренажной трубы следует отвести от основания дома на расстояние не меньше 5 м.
Дренажная система заканчивается водоприемником, в качестве которого может выступать искусственный или естественный водоем.

Гидроизоляция фундамента

Гидроизоляционные работы защищают основание дома не только от грунтовых вод, но и от почвенной влаги. Гидроизоляция может быть горизонтальной и вертикальной. В первом случае защиту получает верхняя часть основания в местах соприкосновения со стенами. Во втором — боковые поверхности фундамента.

https://youtube.com/watch?v=a-26-EskN90

Для гидроизоляции вертикального типа можно использовать несколько вариантов:

Защитить фундамент слоем цементно-песчаного раствора.
Создать изоляцию с помощью битумной мастики.
Уложить несколько слоев рубероида или толи.

Типы дренажных систем

Плюсы закрытой системы

Достоинство систем этого типа в том, что они закрыты. Спустя время от проведенных работ не останется следа. Можно заниматься обустройством участка.

Рекомендация. Для монтажа закрытой системы можно применять трубы из ПВХ оранжевого цвета. Отверстия делаются дрелью.

Открытая дренажная система

Для монтажа открытого дренажа надо подготовить: щебень, песок, цемент, дренажные лотки.

Вырывается ров по всему периметру постройки (ширина 0,5м, глубина 0,6-0,7м)
На дне делается подушка из песка и щебня
заливается бетонным раствором
устанавливается лоток под уклоном
лотки соединяются, швы обрабатываются герметиком
Боковые стенки также укрепляются бетонным раствором
Устанавливается решетка.
Из низшей точки периметра, делается отвод воды к водосборнику или отводится за территорию участка к реке, озеру и т.п.

Установка открытой системы допустима при:

Глинистом подстилающем почву грунте
Расположен участок в низине
Отсутствует уклон участка к улице.

Открытая система допускает установку без решеток, но это портит внешний вид и повышает уровень травмоопасности.

Сложные системы

Существуют более сложные открытые дренажные системы. С установкой точечных дождеприемников. И отдельной системой дренажа.

Установка:

Составляется схема дренажной системы
Выкапывается траншея
Устанавливаются точечные дождеприемники под трубами кровельного водостока
Устанавливаются водоотводные лотки, соединяются, швы обрабатываются герметиком. Выдерживается уклон в 2-3%
Дождеприемники и лотки соединяются трубами для канализации.
Также монтируется несколько ревизионных колодцев
Производится отвод воды за пределы участка, к водосборнику, в систему канализации или организуется отдельная дренажная подземная система.

Монтаж лотков и дождеприемников идентичен предыдущему.

Особенности:

Для обустройства отвода поверхностных вод используют лотки из пластика или бетона. Решетки подбираются по типу лотка из пластика, оцинкованной стали, нержавеющей стали. Также выпускают медные решетки, как известно медь мягкий метал, по этой причине из данного материала изготавливают декоративные решетки, которые устанавливают в местах с малой нагрузкой.

Все виды лотков с решетками устанавливаются так, чтобы решетка была ниже твердого покрытия на 3-5 мм.

Дренажная система вокруг дома является необходимым элементом обустройства жилища.
