Последовательное соединение розеток
Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки.
Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя.
Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.
Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно
Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней.
Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления.
Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.
Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской “L” или стрелкой “наружу”, ноль подсоединяем к зажиму со стрелкой “внутрь” или буквой “N”. Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.
Еще один актуальный вопрос: “Как подключить выключатель от розетки”? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий “ноль” к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).
Этапы подключения и установки блока розеток
Для осуществления монтажных работ при соединении розеток , естественно, потребуются инструменты. Их набор достаточно стандартен:
- — уровень;
- — кусачки;
- — отвертка;
- — нож с карандашом;
- — перфоратор.
Последний покупать не обязательно, его можно просто одолжить или взять в аренду. Все-таки инструмент не из дешевых и нет смысла лишний раз тратиться, если в том нет особой надобности. Со всем остальным инвентарем проблем возникнуть точно не должно.
При креплении подрозетника на поверхность стены используются шурупы. Если он будет располагаться внутри, то потребуется проделать в поверхности полость. Мы будем рассматривать стандартную ситуацию, при которой к подрозетнику от щитка подводится только один кабель.
За то, поместятся ли все кабели в коробку, и без того занятую розеткой, особо переживать не стоит. Стандартный 42-х миллиметровый подрозетник спокойно вместит все, что нужно.
Типы двойных розеток
Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.
Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.
Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии
Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.
Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия
Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР.
Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.
Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку
На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.
А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.
Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм
По модификации двойные розетки классифицируют на такие основные типы:
- Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
- Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
- Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.
Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.
В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

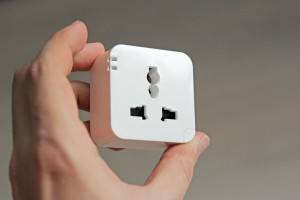

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.
Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.
Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением
Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.
Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».
Как спрятать провод
Силовой провод, соединяющий имеющиеся варианты расключения, надо как-то спрятать. Часто это вопрос не только эстетики, но и безопасности.
Вариантов маскировки провода несколько.
- Штроба в стене. Если в стене скрытая проводка, то такой способ предпочтителен. Неплохо решить вопрос с разветвлением розеток на этапе черновых работ. Тогда не придется портить обои, убирать плитку. Способ наиболее предпочтительный, но затратный и долгий.
- Спрятать под широкий плинтус или специальный плинтус с кабель-каналом. Если розетку сделать недалеко от пола, то такой способ удобен.
- В дачных, загородных домиках можно проводку расположить в кабель-канале. Провод будет спрятан, но внешний вид кабель-канала портит вид комнаты. Для лучшей маскировки выбирают цветной кабель-канал или с расцветкой «под дерево».
- Спрятать провод в подразетнике. Если его немного и провод мягкий, то свободное место подразетника позволит разместить десяток сантиметров.
- Скрыть провода под наружной крышкой розетки. Если розетка достаточно крупная, то внурь влезет несколько десятков сантиметров проводки.
- Случается, что красота приносится в жертву необходимости. Например, для проводки по банному помещению используют медные, латунные, алюминиевые трубки, не поддающиеся коррозии.
Бывают способы, когда лучший способ спрятать проводку — показать ее открыто. Такой монтаж на фарфоровых изоляторах будет смотреться органично в интерьере «под старину».
Как подключить двойную розетку самому

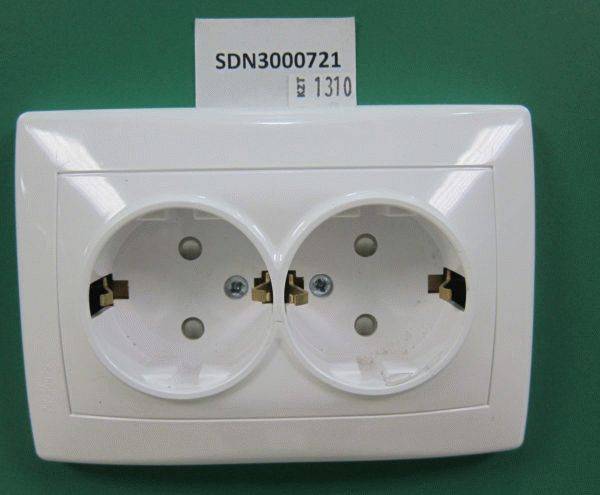

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?
Почему именно двойная розетка?
Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.
Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.
Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер
Инструменты для установки двойной розетки
Для установки двойной розетки понадобиться такой набор инструментов:
Отвертка соответствующая шурупам, прикручивающим розетку
Отвертка, покрытая диэлектриком
Кабель (если предстоит установка розетки, а не ее замена)
Перфоратор (также — если требуется установка розетки на новое место)
Перфоратор (также — если требуется установка розетки на новое место)
Прежде чем приступать к подключению
Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:
Выбрать место установки
Выбрать подходящие розетки
Процесс установки
Первое, что нужно сделать — это обезопасить себя, обесточив розетку.
Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

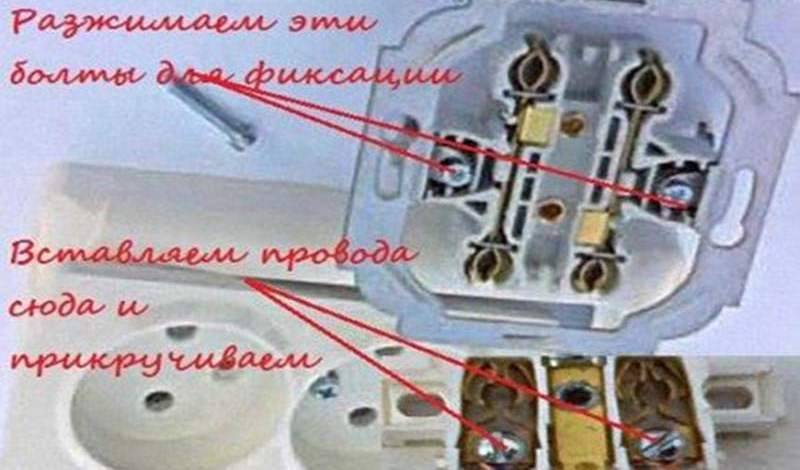

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.
Откроется механизм розетки, с которым и предстоит работать:
Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.
Вот они перед нами:
Подключение двойной розетки
В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

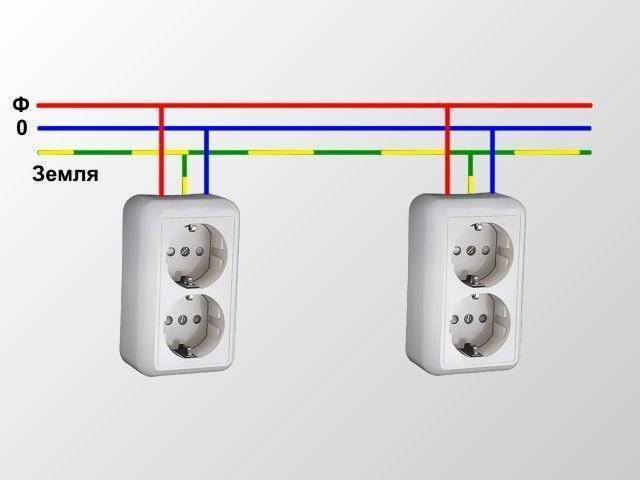

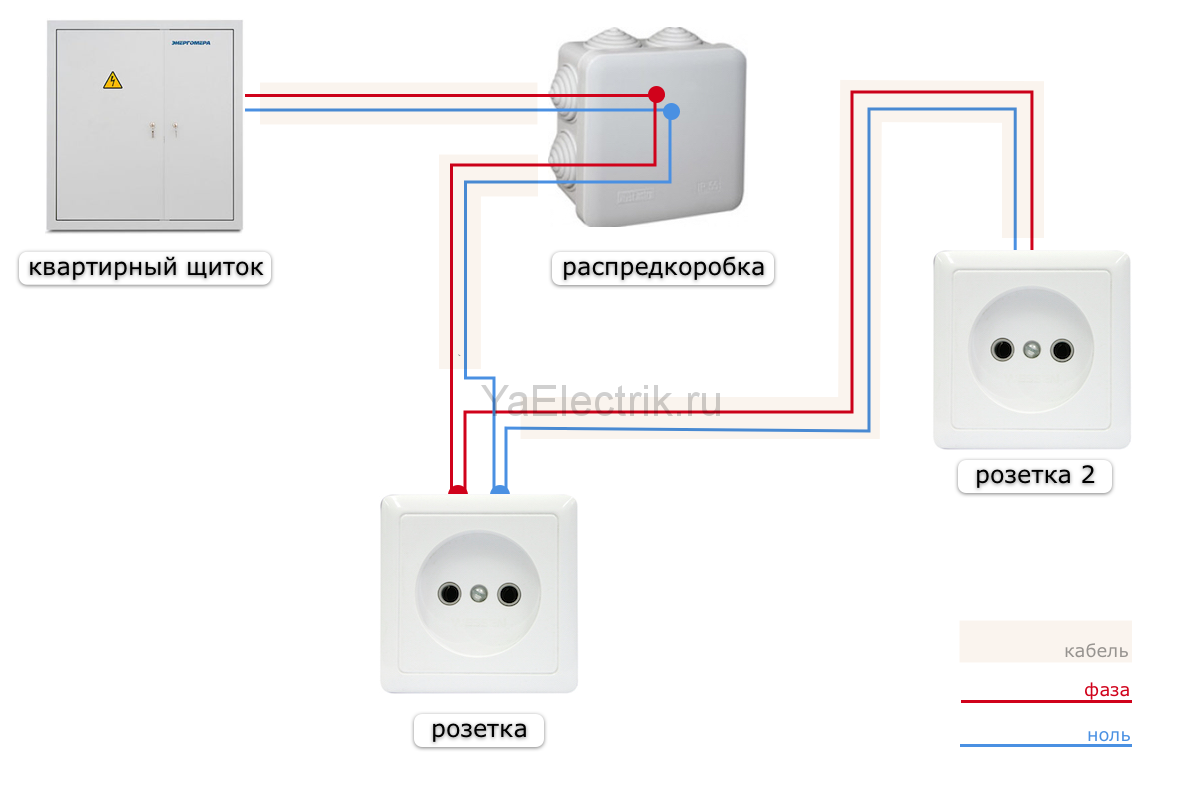

Соединение происходит вот по такой схеме:
То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.
При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.
Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:
Также можно воспользоваться индикаторной отверткой.
Очень важно осуществить подключение проводов к клеммам розетки правильно
На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.
Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.
Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным
Если все верно, то можно затянуть винты.
Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.
Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.
После того как механизм закреплен, можно прикладывать накладку и затягивать винты.
Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула
Осталось только включить напряжение и проверить работоспособность розетки.
При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.
Подготовка новой розетки
Не всегда при монтаже требуется подрозетник. Зависит это от конструкции нового электрооборудования. В некоторых современных образцах в качестве защиты используются сама центральная часть.
Рассмотрим более подробно этот вариант.
Внешний вид этого варианта отличается тем, что вокруг него имеется специальная металлическая рама, а механизм изначально крепится к самому ободку.
Продается такое оборудование цельным, т.е. внешняя панель, рама и механизм соединены между собой. Для начала монтажа нужно отсоединить наружную часть от защитной рамы. Крепление осуществлено с помощью болтов, поэтому их просто нужно открутить.
Остаются только ободок и механизм.
При внимательном рассмотрении механизма можно увидеть, что на нем уже не 4, а 5 винтов. Последний расположен вверху между двумя контактными. Этот болт держит специальную пластину.
Она прижимает контактные провода более крепко, что позволяет устанавливать вилку прочно. Также это служит дополнительной защитой от удара электричеством.
Отличия по системе фиксации

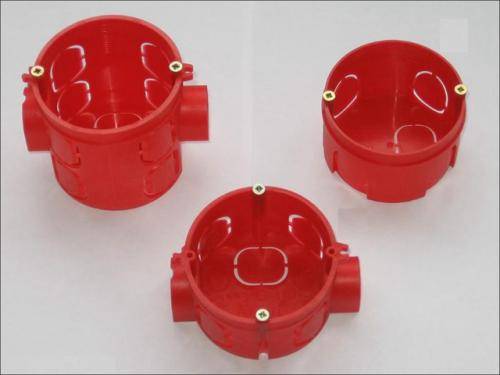

Простые подрозетники на которых не предусмотрено никакого крепежа. У них нет ничего. На некоторых могут идти в комплекте саморезы под крепеж розетки, а самой фиксации к стене у подрозетника нет.
Так вот простые подрозетники подойдут для большинства монолитных и кирпичных стен.Для установки в гипсокартонные стены (и другие, пустотелые в том числе) на донышке подрозетника присутствуют металлические «усики», которые при первом повороте отвертки поворачиваются и выскакивают из пазов.
И когда Вы будете закручивать его в стене, он сам себя будет зажимать, двигаясь строго в направлении оси. В закрученном состоянии он себя усиками зажмет и будет «туго сидеть» на месте. Это самый ходовой вариант установки в гипсокартон.
Продаются и подрозетники с пластиковыми усиками увеличенного размера. В этом случае установка производится путем их зажимания пальцами внутрь. При нажатии они утапливаются в корпус, который вставляется в стену, и затягиваются дальше той же «христианской» отверткой или шуруповертом.
Зажимные усики есть и не только пластиковые, но и металлические. Но работают они, на удивление, гораздо хуже, потому что полноценно не ложатся (не утапливаются) в свои пазы (и даже не забиваются) и рвут гипсокартон в месте установки. Я предпочитаю первый вариант.
Разводка проводов и подключение
Перед началом подключения необходимо очистить жилы кабеля от изоляции. Эта операция выполняется острым ножом. Длина провода не должна быть слишком большой, обычно она составляет не более 12 см. Сами жилы очищаются от изоляции примерно на 1 см. Если провода слишком короткие, то они удлиняются.
Пока не начался монтаж двойной розетки определяется маркировка кабелей по принадлежности. Коричневым или красным цветом окрашивается фазный проводник, реже его окраска бывает черной или белой. Нейтральный провод заключается в изоляцию голубого или бело-синего цвета. Заземляющий проводник всегда окрашен в традиционный желто-зеленый цвет.
Однако, иногда цветовая гамма нарушается, поэтому рекомендуется выполнить измерения. Для этого используется индикаторная отвертка, которая поочередно касается оголенных проводов. На фазном проводе световой сигнал загорается, а на нулевом такой сигнал будет отсутствовать.
Перед тем как начнется установка двойной розетки помещение нужно обесточить с помощью автоматического выключателя. При отсутствии возможности отключить лишь одно помещение, полностью обесточивается вся квартира. В месте выхода провода, где будет подключаться двойная розетка, необходимо еще раз проверить наличие или отсутствие напряжения.
Провода скручиваются между собой непосредственно внутри подрозетника. Соединение оголенных концов осуществляется методом пайки или с использованием специального латунного контакта. Во втором случае последующая эксплуатация розетки становится более безопасной.
Разводка и подключение проводов к розетке, оборудованной заземлением, выполняется по установленным правилам. Правые клеммы отводятся для фазного провода, а левые – для нейтрального. Подключение заземляющего кабеля выполняется на верхнюю и центральную клеммы розетки. В центральной клемме имеются усики, чаще всего выступающие за пределы корпуса. Крепление заземляющего контакта осуществляется по такой же схеме, которая используется для фазы и нуля.
Запрещается крепление на общую пластину фазного и нулевого провода, так как это приведет к короткому замыканию и выходу из строя всей электропроводки.
Где монтируются двойные розетки?
Их металл при затягивании винтов может повредить изоляцию.
Демонтаж старой розетки До начала работы с электропроводкой нужно позаботиться о своей безопасности. Где монтируются двойные розетки?
Инструкция для желающих самостоятельно подключить розетку: Если качество установки вызывает сомнения, обратитесь за помощью к профессиональному электрику. Но так как на подрозетник, рычаг воздействия на который находится по центру, воздействует двойная нагрузка, после продолжительной эксплуатации крепления расшатываются и ослабевают. Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка.
Перед тем как подключить двойную розетку нужно убедиться, что отключен питающий автомат и напряжение на кабеле отсутствует. Как и силовые розетки, интернет-аналоги вставляются в гнезда. Распределительный кабель прокладывается открытым методом или закрытым в стенах. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.
Подключение розетки в трехпроводную электрическую сеть имеет небольшое отличие. Если же этого не сделать, то установить и подключить рабочую часть не получится. Работу розетки лучше проверять при включении недорогой бытовой техники, например, настольной лампы.
Подключение проводки выглядит несколько иначе, отличаясь своеобразным подсоединением. Встречаются также модели, не оснащенные фиксирующими лапками, закрепление которых осуществляют посредством прикручивания на шурупы.
Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно. Для удобства решения задачи изоляция провода окрашена в различный цвет: фаза — красный, коричневый либо белый; ноль — голубой, синий -либо черный; заземляющий — желтый либо зеленый. Чтобы включить электроприбор в розетку их приходится переворачивать. Отжиманием крепежа отделяется верхняя часть прибора от суппорта. К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки.
Отклонение от этого указателя чревато неровной постановкой декоративной крышки розетки. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз. Еще раз проверяется отсутствие питания в сети.
Как подключить Розетку и Выключатель (ЛЕГКО)
Фаза слева или справа
Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.
Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?
На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.
Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.
Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.
Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.
желто-зеленый провод – земля
синий или бело-синий – ноль
разноцветный или белый – фаза
После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.
Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.
Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.
При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.
В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

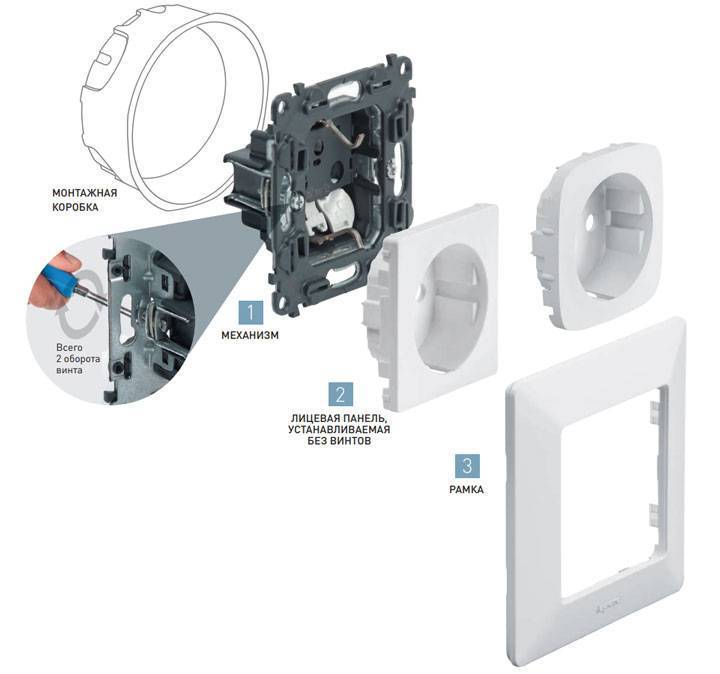

Все что остается, это установить лицевую панель и накладную рамку.
У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.
То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.
Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.
А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.
К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.
Только после этого, все закрепляется без проблем.
Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.
Типы двойных розеток

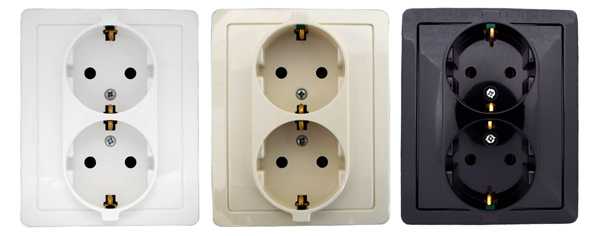

Двойные розетки выпускаются в самом разном исполнении. Вот какими они бывают:
- С заземлением и без заземления. В первом случае в розетке кроме основных (фаза и ноль) имеются контакты для подключения заземляющего провода (внутри) и контакта заземления на вилке прибора (снаружи). Если к электроточке подведен двухжильный провод либо на вилке прибора нет контакта заземления, то приобретать двойную розетку с заземлением нет смысла.
- Открытые и закрытые. Последние оснащены шторками, перекрывающими отверстия в розетке, когда в ту не включен никакой прибор. В закрытую розетку ребенок не сможет вставить гвоздь или булавку и получить при этом удар током. Шторки отодвигаются только в том случае, если оказывается одновременное воздействие на каждую из них, то есть при включении в розетку вилки электроприбора.
- Обычные и во влаго-пылезащищенном исполнении. Уровень влагопылезащиты обозначается индексом, состоящим из букв «IP» и двух цифр. Для установки в помещениях с повышенной влажностью следует приобретать розетки класса IP44 (снабжены крышкой), если же электроточка расположена на улице — IP55.
- Программируемые. В такой розетке имеется таймер, с помощью которого можно настроить время отключения или включения.
- Подпружиненные. Внутри такой розетки имеются пружины, а на корпусе — кнопка. При нажатии на кнопку освобождается фиксатор, удерживающий вилку, и та выталкивается пружинами.
- Встраиваемые и накладные. В первом случае лицевая поверхность розетки после установки будет вровень со стеной, во втором — несколько выступающей.

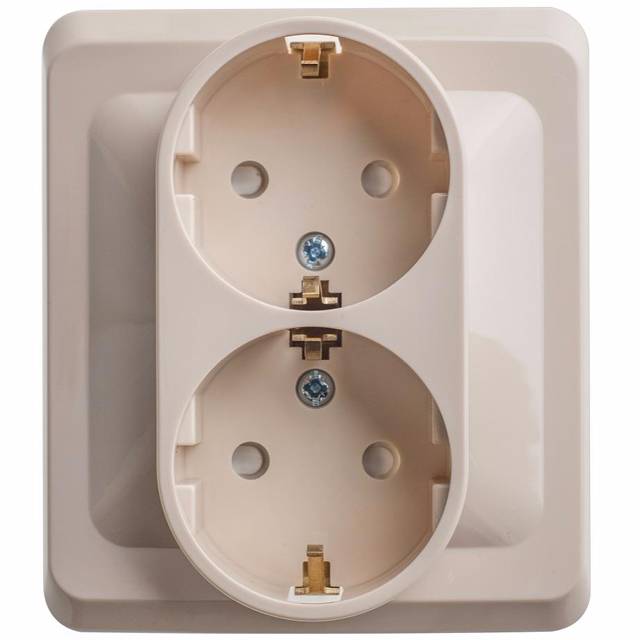

Двойная розетка с заземлением
Розетки могут иметь различную форму отверстий — в зависимости от того, для какого типа вилки изделие предназначено.
Установка розеток в гипсокартоне: хитрости технологии
Строители используют два разных способа применения гипсокартонных листов при ремонте квартиры для:
- окончательного выравнивания поверхностей и создания идеально ровных плоскостей;
- изготовления перегородок и стен.
В первом случае лист наклеивают вплотную на базовую плоскость, а сразу за ним располагается бетон, кирпич или другой материал.
Во втором варианте за листом создана пустая полость, позволяющая размещать в ней скрытые магистрали и электромонтажные изделия.
Эти два фактора определяют то, как должна быть выполнена установка розеток в гипсокартоне.
При плотном расположении листа на стене в последнем прорезают отверстие под подрозетник и углубляют его перфоратором. Дальнейшая работа выполняется по вышеописанной технологии для бетона.
Ниже я рассказываю, как следует просто и быстро смонтировать розетку в лист гипсокартона, когда за ним нет посторонних предметов, мешающих ее установке.
В конструкции подрозетника имеется две пары винтов:
- Одна пара крепит розеточный механизм в установленном пластиковом корпусе.
- Вторая — фиксирует подрозетник передвижными лапками на листе гипсокартона.
Технология установки: способ №1
Используем коронку для прорезания круглых отверстий с диаметром 68 мм. Они широко представлены продажей, имеются в наборе у большинства мастеров.
С помощью дрели или шуруповерта ею просверливается отверстие. Поскольку основу листа составляет очень мягкий материал: бумажная основа и спрессованный мел, то более качественное сверление происходит при вращении зубцов коронки против часовой стрелки — обратный реверс.
В подготовленное отверстие руками вставляют подрозетник и плотно заворачивают винты поджатия лапок.
Работа закончена. При таком способе монтажа верхняя плоскость подрозетника выступает над плоскостью гипсокартона на толщину ободка пластмассовой крышки порядка 1 мм.
Определённая часть розеточных механизмов скроет этот выступ своей декоративной крышкой. Но не все. Если сверху будут наклеиваться тонкие обои или стена подвергнута покраске, то станет заметен образовавшийся зазор.
От него поможет избавиться прием небольшого заглубления внутрь гипсокартона.
Способ №2: утопленный монтаж
Здесь дополнительно срезается кромка прилегающего картона на глубину верхнего слоя картона порядка одного миллиметра.
Самый простой вариант — использование обычного строительного ножа. Однако им надо работать аккуратно. Лезвие следует вести так, чтобы оно не углублялось далее 1 мм и не снимало слишком широкую кромку.
Большое повреждение верхнего картонного слоя ослабляет прочность кромок отверстия и со временем грубо установленная розетка вместе с подрозетником может провалиться внутрь стены.
Поэтому снятие фаски рекомендуется выполнять профессиональным инструментом. Однако он довольно дорог. Но есть выход: использование коронки для вырезания отверстий в плитке на 73 мм.
Ею делают начальную обработку поверхностного слоя, формируя фаску.
Углубление должно только пройти через бумагу на общую глубину не более 1 мм. А дальше по центру этого отверстия работают обычной коронкой на 68 миллиметров.
Теперь предлагаю сравнить качество этих трех способов монтажа подрозетников.
Слева под номером 1 — вариант крепления корпуса с выступом. №2 и 3 — утопленный кромки. Способ подрезания ножом показан второй картинкой, а обработка коронкой 73 мм — на третьей.
Как видите, последний способ отличается аккуратностью и профессиональной точностью.
Все три скрытых способа монтажа розеток в гипсокартон используют мастера в своей практике. Ваша задача: выбрать наиболее подходящий: определиться с предпочтениями дизайна или надежности крепления.
С вариантами монтажа одной розетки определились. Когда же надо разместить розеточный блок на подобной стене, то поступают аналогично.
Только предварительно придется прочертить его осевую линию строго по линии горизонта и на ней разметить центры отверстий на расстоянии 72мм друг от друга.
Необходимое оборудование
Розетка
Лучше всего выбирать новые образцы. А именно европейское производство. В них вилки держатся более прочно, и сама конструкция очень устойчива. Устройства, изготовленные в России, тоже имеют хорошее качество.
Следует отметить то, что если в квартире установлены розетки старого советского образца, то замену нужно осуществить обязательно. Такое оборудование может выйти из строя в любой момент.
Подрозетник
Как правило, они имеют стандартный диаметр 7 см. Встречаются и более крупные варианты, но они требуются для розеток старого образца. Поэтому если сверление стены не входит в планы по ремонту розетки, перед покупкой подрозетника необходимо измерить отверстие.
Материал для использования данного электрооборудования разнится. Это пластмасса или металл. Если стена бетонная, кирпичная или из любого другого негорючего материала, то можно смело устанавливать металлические подрозетники. Деревянные, фанерные или гипсокартонные очень хрупкие. Поэтому для установки розетки в таких комнатах нужно использовать пластмассовую основу.
Отвертка
Основное оборудование для монтажа и демонтажа. Все розетки крепятся на болты и шурупы, именно поэтому без отвертки невозможно представить такой ремонт.
Изолента
Используется в качестве изолирования проводов, чтобы исключить риск удара током. Требуется для удлинения старых проводов.
Указатель напряжения
Он необходим для того, чтобы проверить осталось ли напряжение в цепи. Проверять нужно оба контакта. Если индикатор не изменился, то можно смело приступать к работе.
Перчатки
Используют, как тканные, так и резиновые образцы. В случае, когда напряжение совершенно точно отсутствует, можно использовать первый вариант. Резиновые перчатки используются, если в наличии нет указателя напряжения, т.к. резина практически не проводит электрический ток. Работать в них неудобно.
