Когда появляется необходимость ставить двойную розетку
Двойная розетка
В некоторых случаях розетка на 2 гнезда является вынужденной мерой, особенно для квартир, построенных в середине-конце прошлого века. Их особенностью была крайне неудобная схема расположения электроприборов. В большинстве случаев один из них оказывался за корпусной или мягкой мебелью, а в распоряжении хозяев оставалась одна точка в углу комнаты. Устанавливать в таких местах длинные наружные колодки непрактично и не эстетично. Это приведет к тому, что со временем к ним протянется шлейф из проводов, никак не вписывающихся в интерьер. Лучшим выходом в таких ситуациях является установка двойных встраиваемых розеток.
Преимущества такого решения следующие:
- Изделия имеют один корпус. Нет необходимости делать вставки и перемычки с помощью скруток. Кабель сохраняет свою целостность после монтажа и подключения устройства.
- Общая крышка для обоих гнезд. Это не только эстетично, но и практично. Чтобы поставить крышки при установке сдвоенных розеток, потребуется расширять отверстия в стене для увеличения расстояния между монтажными колодками. В любом случае между внешними накладками останется щель, которая никак не украсит стену.
- Нет необходимости сверлить отверстие под двойной подрозетник. Двойные конструкции отлично помешаются в стандартные стаканы в стенах. Их монтажные колодки соответствуют размерам одинарных изделий.
- Простота установки. Подключить розетку на два гнезда также легко, как и устройство с одним входом. Суппорт и подпружиненные лапки обеспечивают точное позиционирование и прочную фиксацию механизма.
Способы модернизации розетки
Смонтировать несколько розеток на месте одной можно двумя способами, достаточно часто применяющимися в быту:
- установка двойной розетки;
- монтаж блока из нескольких розеток.
Способы не равноценны, поэтому для правильного выбора нужно знать особенности используемых устройств.
Достоинства двойной розетки:
- возможность выбора модели, пригодной к установке в имеющийся подрозетник — без причинения вреда отделке квартиры устройством дополнительного монтажного гнезда;
- более низкая, чем у двух одинарных, стоимость.
Недостатки двойной розетки:
- меньшая жёсткость крепления на основании – наружная часть значительно больше стандартного подрозетника;
- суммарный допустимый ток на обе пары штепсельных разъёмов — 16 А (на столько же рассчитаны одинарные розетки);
- штепсельные разъёмы фиксированной ориентации, ограничивающей возможность разворота устройства на 90o при установке.
Установка двойной розетки, как внутреннего, так и наружного размещения, идентична монтажу одинарной:
- Встраиваемое устройство можно подобрать по размерам имеющегося подрозетника. Если же двойная розетка имеет монтажную коробку индивидуальных габаритов, то под неё выполняется гнездо соответствующих размеров.
- Наружная розетка монтируется согласно инструкции изготовителя, на плоский подрозетник.

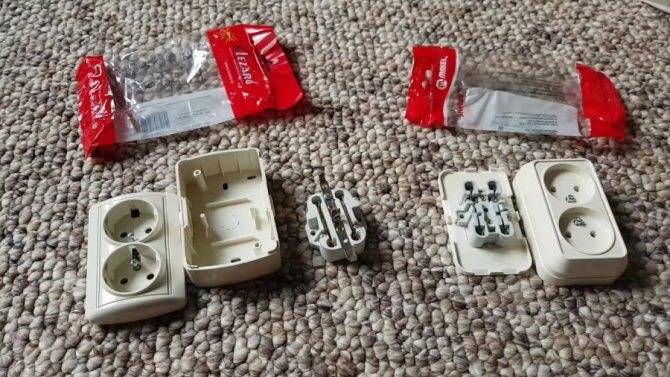

Конструкция и составные элементы
Чтобы основательно разобраться, как правильно установить новую розетку у себя дома, надо немного изучить ее составные элементы. Все розетки продаются в уже собранном виде. Поэтому при ее монтаже придется все самому раскручивать.
Основные составные элементы розетки – основание, токопроводящая часть, декоративная лицевая панель. Основание изготавливают из керамики или высококачественного пластика. К нему крепятся все элементы – токопроводящие детали и лицевая накладка.
Более надежными считаются керамические основания, но они требуют особенно аккуратного монтажа, ведь в случае повреждения придется покупать новую розетку.
Декоративная накладка предназначена для того, чтобы спрятать все рабочие элементы. Она служит надежным изолятором рабочей части от внешнего воздействия. Некоторые модели предусматривают возможность простой замены этой части розетки.
Знакомство с внутренним устройством розетки поможет полнее разобраться с процессом ее правильного подключения
Рабочая часть розетки состоит из пружинных контактов и клемм, к которым подключаются электрические провода. Одним из важных контактов служит заземляющий.
Токопроводящие элементы изготовлены из латуни или бронзы. Последние лучше, но встречаются крайне редко. Поэтому следует выбирать варианты из луженной латуни – они надежнее обычных латунных, лучше паяются и дольше служат.
Дизайнерские розетки позволяют сделать интерьер своего жилища незабываемым. Их необычное исполнение привносит свою изюминку
Варианты обустройства двух розеток из одной
Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.
Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.
При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:
- новая точка, удаленная от существующей на пару метров;
- сдвоенная модель вместо одинарной;
- целый блок из 3-6 точек.
В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.
Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам. Но если с подключением розеток вы сталкиваетесь впервые, рекомендуем для начала изучить следующий материал, в котором приведен пошаговый инструктаж по подключению электроточек.
Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку
Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.
А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.
Что делать при выпадении самой розетки
Тут может быть две основные причины – недостаточный отжим крепежных усиков и гладкая внутренняя часть подрозетника, по которой крепления просто проскальзывают.
В первом случае крепежи просто не достают до стенок подрозетника или прижимающей силы мало для уверенного удержания всей конструкции. Это может происходить из-за износа креплений или несоответствия моделей, когда розетка сама по себе меньше чем подрозетник.
крепежные усики (лапки) розетки
Если розетка все-таки фиксируется в подрозетнике, но потом вытаскивается из него вместе со штепселем, значит ей не хватает совсем немного прижимающей силы. Здесь достаточно будет просто немного подогнуть крепежные усики – по форме они напоминают букву «Г», но с немного отогнутой вверх верхней частью. Если ее отогнуть немного больше, то прижимающая сила увеличится. Для этого надо выкрутить регулировочный болт, эта деталь сама выпадет из розетки и ее можно будет подправить плоскогубцами. Потом все можно устанавливать в обратной последовательности. Для гарантированного результата в месте, куда будут упираться крепежные усики, можно сделать несколько насечек – ножом или паяльником.
Когда сам подрозетник, даже хорошо закрепленный в стене, значительно больше розетки, то тут надо или менять его полностью или опять же изготавливать чопики и делать насечки с внутренней стороны.
Также нередко бывают случаи, когда поверхность подрозетника в месте контакта с распорными усиками просто слизана. Действенным методом решения является извлечение подрозетника и последующая его установка, но под углом в 90° от первоначального положения. Еще проще повернуть саму розетку – двойные и тройные часто так и устанавливаются – в горизонтальном положении.
Перед тем как решать что делать если розетка выпадает из подрозетника, надо осмотреть корпус последнего – в современных моделях есть крепежные болты, которыми розетка просто прикручивается к их корпусу.
Классификация двойных розеток
Существуют разные виды двойных розеток, прежде всего отличающиеся исполнением. Выбирать подходящую розетку следует исходя из конкретных потребностей и задач.
Двойные розетки принято классифицировать на:
С заземление и без
Изделия с заземлением помимо основных двух контактов (фаза и ноль) имеют дополнительный – для подключения провода заземления. Заземляющий контакт имеет две составляющие – внутреннюю и внешнюю. К внутренней подключается кабель заземления, к внешней – электроприбор через соответствующий контакт в вилке.
Открытые и закрытые
Закрытые розетки оснащены специальной шторкой, перекрывающей отверстия для подключения вилки. Такие модели не позволяют вставить в розетку ненадлежащий предмет (гвоздь, иголку и т. п.), и обычно используются в целях обеспечения безопасности детей.
Шторка сдвигается только при одновременном воздействии на оба отверстия, то есть при подключении вилки электроприбора. Также есть двойные розетки с крышкой, закрывающей отверстия.
В данном случае для подключения вилки необходимо приподнять крышку. Последняя защищает не только от поражения током, но также попадания воды, пыли и других загрязнений в розетку.
С защитой от попадания влаги или пыли
Для помещений с высоким уровнем влажности рекомендуется выбирать двойные розетки с классом защиты IP44, оснащенные крышкой.
Программируемые
Оснащаются таймером, позволяющим задавать время автоматического отключения и включения. Современные программируемые розетки могут оснащаться модулями дистанционного управления (через Wi-Fi или Bluetooth), позволяющими их включать, выключать и настраивать таймер со смартфона.
Подпружиненные
Оснащены внутренней пружиной и корпусной кнопкой, позволяют практически автоматически извлекать вилку без усилия. При нажатии на кнопку пружина выталкивает вилку из розетки.

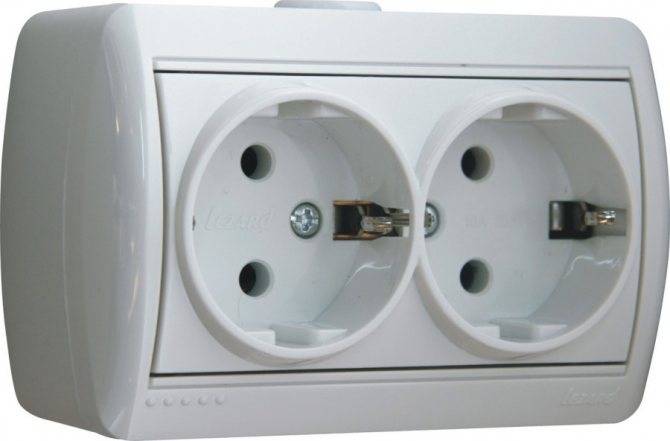

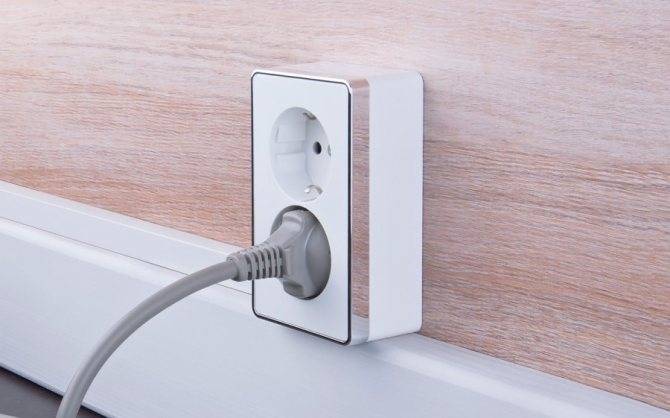

Встраиваемые (внутренние) и накладные (внешние)
Внутренняя двойная розетка монтируется практически вровень со стеной. При этом сама конструкция и контакты розетки находятся в стене. Накладная розетка выступает над стеной и монтируется непосредственно на нее.
Установка блока из нескольких розеток
Самым популярным способом соединения одиночных элементов у домашних мастеров все же остается шлейфовый, даже несмотря на его недостатки. В этом случае рядом с отверстием с рабочим кабелем сверлят еще несколько (1,2, 3 или 4), расположенных на одном уровне, поэтому перед работой необходимо нанести корректную разметку.
Для операции используют линейку, уровень и маркер (карандаш). Требуется соблюдать расстояния от центра каждого элемента (72 мм), в противном случае декоративные крышки будет невозможно установить на место. При штроблении строго соблюдают вертикальность (горизонтальность) линий, используют для них тот же уровень.
В центре всех будущих отверстий делают углубления: сначала штробят круги коронкой, затем выбивают «лишнее», действуя зубилом и молотком. Если стены выполнены из гипсокартона, операция значительно упрощается.
Следующий этап — установка блока подрозетников. Лучше выбирать модели, которые можно соединить друг с другом. Их закрепляют раствором, в гипсокартоне — лапками, расположенными по бокам конструкций.
Выключают электричество. Из первого подрозетника вытаскивают кабель, с него снимают оплетку, лучший инструмент для этого — монтерский нож с пяткой. Каждый из 3 проводов лишают 10 мм изоляции с помощью съемника проводов (стриппера).
Для создания шлейфа используют провод, аналогичный «оригиналам», другого варианта нет. От края снимают оплетку. 200 мм минимум для блока из 2 розеток, необходимый отрезок зависит от количества отверстий, поэтому длину рассчитывают самостоятельно. Затем кусок просовывают из второго подрозетника до последнего.
Исключение — защитный провод. Так как простой шлейфовый метод с перемычками для заземления запрещен правилами (ПУЭ), то делают ответвления, отрезая куски необходимой длины для каждой розетки комплекса. Их соединяют с главным питающим проводом, опрессовывают клещами, изолируют термоусаживаемой трубкой. Затем укладывают на дно коробки.
Концы кабеля зачищают от изоляции, затем переходят к подсоединению первой розетки. Делают это аналогично: сначала фаза слева, потом нейтраль справа, в центр — заземление
Клеммы осторожно, но плотно затягивают отверткой. Розетку вставляют, слегка выравнивают, но саморезами не фиксируют.
Подключают следующее, второе устройство, действуют по такому же алгоритму
Потом третье, четвертое и т. д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.
Если такая «возня» не слишком впечатляет, то можно обойтись покупной моделью — двойной, тройной либо четверной. Однако многие хозяева против такого решения. Причины отказа — возможная экономия, массивность таких розеток, обе шины, снабженные двумя клеммами, которые иногда приводят к ошибкам начинающих мастеров при монтаже. Результатом может стать короткое замыкание, а такое ЧП сведет на нет все старания, а также погубит новое изделие.
Так как подключить розетку на 4 гнезда возможно двумя способами, то решение остается за хозяевами дома. Чтобы познакомиться со всеми подводными камнями работ с электричеством, лучше посмотреть на образцовую работу других мастеров. Например, на ту, что показана в этом видео:
Розетки в гипсокартоне
Это одновременно скрытая и открытая проводка – к первой она относится так как проводов не видно, а во вторую категорию попадает потому, что провода не замурованы в стену и к ним можно добраться. Кроме стандартных инструментов (если только не устанавливается блок розеток) для монтажа понадобится стальная проволока. Порядок действий следующий:
- Из стены извлекается розетка и подрозетник. К гипсокартону они прикручиваются, так что ломать ничего не придется.
- Стальная проволока заводится в отверстие и просовывается в том направлении, где планируется установка новой розетки. На данном этапе надо просто убедиться, что между плитами гипсокартона, профилями и стеной есть промежуток, в который пройдет гофра с проводом (незащищенную от механических повреждений проводку внутри оставлять нельзя).
- Если проволокой получается нащупать путь, то в нужном месте высверливается отверстие под новый подрозетник. К проволоке прикручивается прочная веревка и она вытаскивается назад.
- Затем с помощью веревки между розетками протягивается гофра, в нее заводятся провода и подключаются.
Если протянуть проволоку между профилями не получается, то применяется более радикальное средство – откручивается лист гипсокартона, протягивается провод и прикручивается назад. Остается зашпаклевать разрушенные стыки и установить розетку. В некоторых случаях вместо того, чтобы откручивать целый лист, в гипсокартоне просто вырезают нужной формы отверстие (предварительно открутив крепежные шурупы), которое потом ставится на место и зашпаклевывается.
Подготовка подрозетника и кабеля
При монтаже двойной розетки на новом месте требуется приложить больше усилий. Для такой работы понадобится перфоратор и специальная коронка. При этом диаметр данной насадки должен слегка превышать размер электрической коробки, которая устанавливается под двойной моноблок. Использовать перфоратор нужно по-разному, в зависимости от материала стены. Например, сверлить бетон следует в ударном режиме. Для кирпича и гипсового картона подойдет обычное сверление.
Отверстие нужно делать такой глубины, чтобы «подрозетник» полностью входил в него и не выделялся над ровной поверхностью стены. Неровности, остатки пыли, строительного мусора нужно аккуратно удалить с помощью зубила и молотка, избегая повреждений проводов. Для дополнительной фиксации целесообразно использовать алебастр, который наносится на заднюю стенку отверстия перед установкой коробки. При монтаже сначала нужно через специальные монтажные отверстия «стакана» ввести провода, а затем аккуратно поместить его внутрь подготовленного отверстия. В зависимости от модели, закрепить «подрозетник» с помощью боковых держателей или шурупов.
При установке важно соблюдать вертикальность, горизонтальность его положения, используя для этого уровень. Перед монтажом розетки важно разобраться с принадлежностью кабелей
По этому признаку на данный момент существует следующая маркировка:
- коричневые или красные цвета – фаза;
- бело-синяя, голубая окраска – нейтральный провод («ноль»);
- желто-зеленый кабель – заземление.
Способы подключения розеток
Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одной ветке подключается сразу несколько точек.
Тип устанавливаемых розеток тесно связан со разновидностью разводки: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380Вольт.
Преобладающее большинство технических устройств, нуждающихся в подключении к электроснабжению, расположено или приурочено к кухне и ванной комнате:
Розетки для мощных потребителей, например, электрических духовых шкафов или бойлеров, подключают отдельной линией. По возможности используют при монтаже цельные куски кабеля, лишенные каких-либо соединений. Электролинии прокладываются по отдельности от щитка до каждой точки, что несколько напоминает по схеме исходящие от звезды лучи.
При необходимости подключения каждого такого потребителя запитываемая точка должна выдерживать номинальный ток в 16 – 32А. На ток с таким же показателем рассчитан и стоящий на входе защитный автомат.
Шлейфовое подключение выбирают в том случае, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением по дому приборов.
Розетки с отдельными линиями – единственно верный вариант для обслуживания мощных бытовых приборов типа стиральной машинки или электроплиты
Способ предполагает соединение всех элементов к общей питающей линии электропроводки.
Чтобы свести на «нет» риск выведения из строя сразу нескольких точек, мастера рекомендуют в одну систему включать не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: подключать шлейфом допускается до трех дополнительных электроприемников.
Существенным «минусом» такой схемы является то, что при случайном повреждении одной из жил в месте контакта перестают работать все следующие за ней элементы
Единственное условие – чтобы суммарная нагрузка по току не превышала в два раза значение рабочего номинального тока первого (головного) электроприемника.
Но, при любом раскладе, созданная подобным образом цепь рассчитана на нагрузку, суммарный показатель которой не превышает 16А. При несоблюдении условий эксплуатации велика вероятность создания аварийных ситуаций.
При подключении розеток вовсе не обязательно применять чистый тип разводки. При грамотном подходе их можно комбинировать, например, довести питающий кабель до распределительной коробки. А после нее направить один кабель в виде шлейфа, другой же подвести отдельно к точке запитки мощного оборудования в доме.
Количество проложенных от щитка питающих линий зависит от того, сколько маршрутов электропроводки предполагается проложить.
Для подключения электрокамина мощностью в 2кВт стоит предусмотреть отдельную независимую розетку, утюг же смело можно запитывать от точек, соединенных шлейфовым способом
Независимо от типа выбранного способа электропроводку можно выполнять в одном из двух вариантов:
- открытый – предполагает прокладку проводов на поверхности стены;
- закрытый – предполагает выдалбливание каналов для прокладки силовых линий в бетонных и кирпичных стенках, выборку канала в древесине для прокладки кабеля, затянутого в гофротрубу.
Открытый вариант удобнее и проще относительно не только монтажа, но и обслуживания и контроля. Но относительно эстетического аспекта открытый провод не всегда уместен. Да и к тому же открытый способ монтажа «съедает» часть полезной площади: сверху кабеля невозможно повесить полку или придвинуть вплотную к стене мебель.

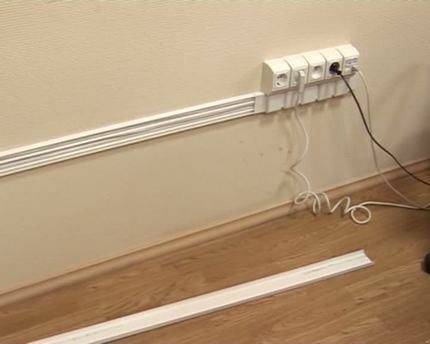

При открытом способе монтажа для защиты РЕ проводника от механических повреждений и придания ему большей презентабельности используют кабель-каналы, либо же плинтусы из пластика
Внутреннее пространство большинства кабель-каналов имеет перегородки, между которыми удобно размещать провода. Контроль за состоянием трассы осуществляют через верхнюю съемную часть.
Закрытый вариант проводки удобен тем, что исключает возможность случайного повреждения кабеля, делая его при этом незаметным для окружающих.
Чтобы минимизировать необходимость «раскурочивания» стен для создания штроб, закрытую проводку выполняют на этапе строительных или ремонтных работ до момента выполнения отделки
Но «невидимость» закрытой проводки способна сыграть и злую шутку при попытке «забить гвоздь». Поэтому существует негласное правило: провода прокладывать относительно розеток строго вертикально или горизонтально.
Подключение двойных розеток
Далее следует соединить провода с клеммами розетки. Правильная последовательность действий:
Освободите порядка 10 см провода от наружной изоляции для удобства работы. Если провода недостаточно (актуально при замене розеток), его следует нарастить. Не стоит скручивать провода, это чревато нагревом и возникновением возгорания.
Лучше всего соединять провода специальными клеммами, также допустима пайка. Зачистите окончания жил от изоляции на 1-1,5 см.

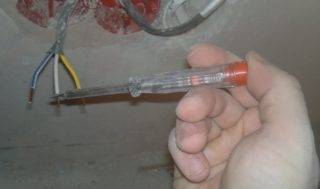

Определите фазу, ноль и провод заземления. Обычно провода имеют разную расцветку. Ноль обычно имеет голубую изоляцию, заземление – желто-зеленую, фаза – коричневую.
Прикрутите провода к соответствующим клеммам. В двойной розетке используется только один кабель, проводами которого подключаются оба выхода.
Далее следует зафиксировать розетку в подрозетнике комплектными крепежами и установить лицевую панель. На этом монтаж двойной розетки считается завершенным.
Ошибки при проведении розетки
И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.
Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать. Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может
В противном случае о корректной работе и речи быть не может
Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.
Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.
Галерея изображений
Фото из
устройство для соединения проводов. Удобен в использовании – можно отрезать нужное количество клемм
Клеммник ВАГО – имеет внутри смазку, которая защищает от коррозии. Его можно использовать для соединения 2-х проводов из различных материалов
Колпачок СИЗ используют для соединения однопроволочных жил проводов – на концы, с которых снята изоляция, надевается колпачок и завинчивается плотно по часовой стрелке
Зажим-разветвитель ВАГО немецкого производства. Его основное преимущество – легко надевается и не менее легко снимается. К тому же, на приборе нанесено максимальное значение силы тока
Клеммник винтовой конструкции
Клеммник ВАГО пружинного типа
Колпачок СИЗ для крепления скрутки
Зажим-разветвитель ВАГО
Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.
Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.
Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки
Здесь, не имея опыта, достаточно сложно найти баланс
Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.
Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.
Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок
Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.
Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.
Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка
Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.
Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.
Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты
Важно, чтобы изделие не оказалось подделкой. Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок
Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно
Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.
