Требования к дымоходу для газового котла в частном доме

Требования к дымоотводам газовых агрегатов

Котлы отопления, сжигающие природный и сжиженный газ, относятся к установкам с высокой эффективностью, чей КПД равен 88% и более. На практике это значит, что температура продуктов сжигания колеблется в пределах 70—120 °С что способствует образованию конденсата на стенках неутепленных газоходов. Отсюда правило первое: участки вертикальных каналов, находящиеся вне здания либо проходящие сквозь холодные чердаки, подлежат обязательному утеплению.

Кирпичные оголовки — и те необходимо утеплять

Остальные требования к устройству дымоотводов звучат следующим образом:

1. Размеры сечения канала или шахты определяются расчетом, но не должны быть меньше диаметра выходного патрубка газового котла.
2. При строительстве дымохода допускается применять морозостойкий глиняный кирпич, асбестоцементные трубы и другие негорючие материалы – сталь, жаростойкий бетон, керамику.
3. Пористые стройматериалы использовать запрещается.
4. В нижней части вертикального газохода надо предусмотреть карман с ревизионной дверцей, служащий сборником конденсата.
5. Дымоходы для газовых котлов разрешается устраивать внутри кирпичных стен и прокладывать рядом с вентиляционными шахтами, разделив их герметичной перегородкой 12 см в толщину. При выводе на кровлю дымовая и вытяжная труба делается на одном уровне.
6. Оголовок газохода не должен попасть в зону ветрового подпора, создаваемую коньком крыши, соседним зданием или деревом. Как определить требуемую высоту, изображено на схеме (минимальная равна 5 м).

Несколько слов о том, как правильно сделать отведение продуктов горения от нескольких источников тепла, например, котла, дровяной печки и газовой колонки. Если вопрос решается на этапе строительства, то нормы требуют установки обособленного канала для каждой единицы оборудования. Их можно объединить в один блок с вытяжной трубой вентиляции. В существующем здании газоиспользующие установки допускается подключать к одному дымоотводу, соблюдая расстояние между врезками, как предписывает схема:

Какие факторы нужно учитывать при монтаже

Принцип работы любого дымохода основан на тяге.

Тяга – это вентиляционный эффект, возникающий за счет разницы температур воздуха внутри и снаружи трубы. При увеличении высоты трубы и разницы температур эффект возрастает.

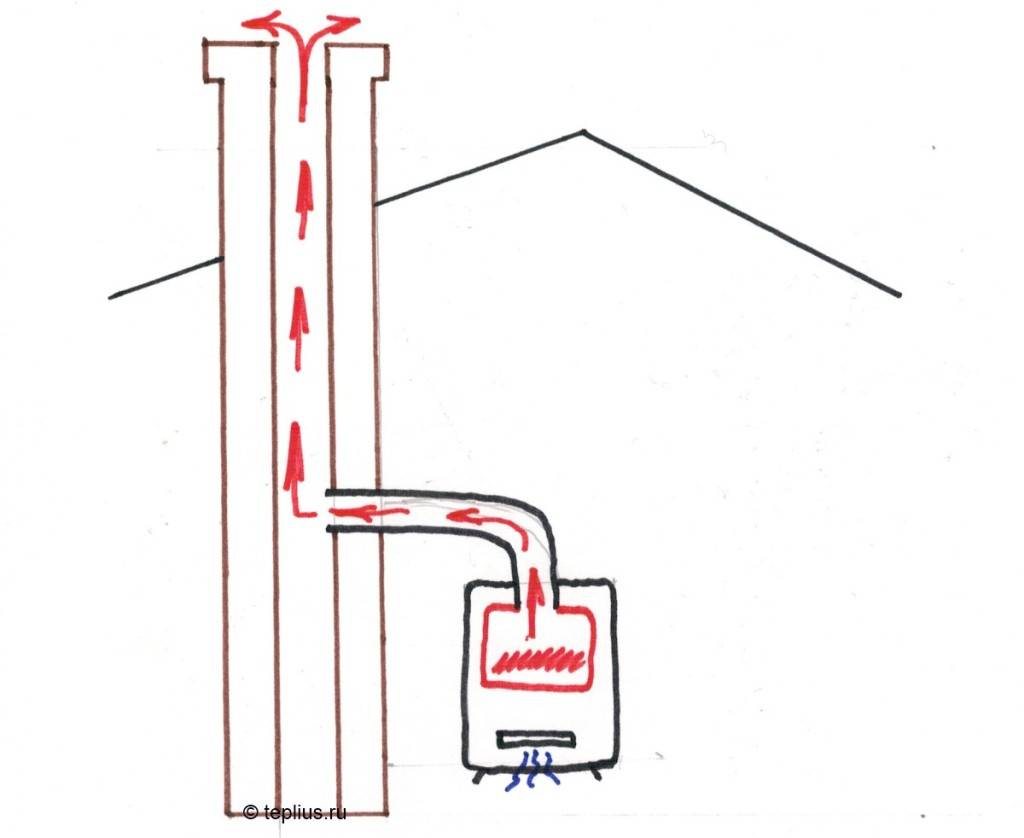

Принцип работы дымохода

Еще до начала возведения дымохода, необходимо определиться с размерами и количеством каналов для вывода «отработанного» газа. Площадь сечения и количество каналов напрямую зависит от мощности газового котла, а также требований производителя.

Диаметр канала, который ненамного превышает расчетное значение, негативно скажется на уровне тяги, что может привести к перебоям в работе газового котла. Также и меньший диаметр вытяжного канала не только затрудняет отведение продуктов сгорания, но и может привести к полной остановке работы газового котла.

Вторым, не менее важным фактором, обеспечивающим хорошую тягу, является атмосферное давление (разница давления на улице и в помещении).

Конструкция дымохода (его высота, количеством углов и поворотов) тоже влияют на тягу.

К нестабильным факторам относятся:

• отсутствие или наличие ветра;
• температура на улице и в помещении и т.д.

Строительные нормы

Самостоятельная установка дымохода для котла

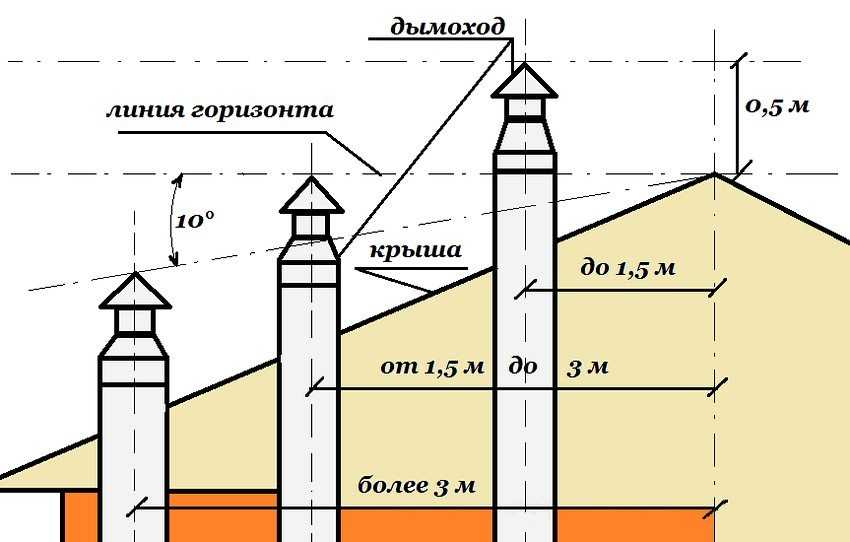

• Дымоход над коньком кровли возвышаться должен минимум на 50 см., если ось дымоотводящего канала расположена на расстоянии 100 см. от конька крыши.
• Если ось дымохода расположена на расстоянии от 100 см. до 300 см., дымоход располагается вровень с коньком.
• Если дымоход возвышается над коньком свыше, чем на 150 см, то в таком случае дымоход закрепляется добавочными растяжками.

Перечень основных требований

• Идеальное положение дымохода – вертикальное. При наличии в устройстве дымохода горизонтальных участков, следует следить за тем, чтобы их длина не превышала 3,5-5 м.
• Угол наклона на отдельных участках дымохода не должен быть больше 300. Кроме того, угол наклона дымохода в сторону газового котла не должен быть меньше 0,010.
• Дымоход не должен иметь в своей конструкции более трех колен. Каждый поворот дымохода обязательно оснащается специальным люком, через которые можно без труда произвести чистку трубы.
• Для долгосрочной и безопасной эксплуатации дымохода обязательна установка емкости для конденсата. Емкость устанавливается чуть ниже патрубка газового котла прямо в дымоход.
• Во время сборки конструкции дымохода необходимо следить за тем, чтобы на отдельных деталях не появились какие-либо механические повреждения (трещины либо вмятины).

Полный список предъявляемых требований к монтажу представлен на этой странице.

Какой лучше выбрать

Выбор коаксиального дымоотвода обусловлен прежде всего типом отопительного аппарата и его местом нахождения.

Иногда выполнить все требования, касающиеся горизонтального монтажа, невозможно. Например, окна в стене дома расположены вблизи друг от друга.

В таком случае двухканальный дымоход лучше вывести вертикально через потолок и крышу. Протяженность такого дымоотвода зависит от мощности имеющегося котла.

Если обогревательный аппарат принадлежит к настенным, то выбирают горизонтальный тип. К напольному обогревателю лучше подойдет вертикальное устройство, обеспечивающее большую силу тяги.

Пошаговая инструкция по сооружению дымоотводящей системы

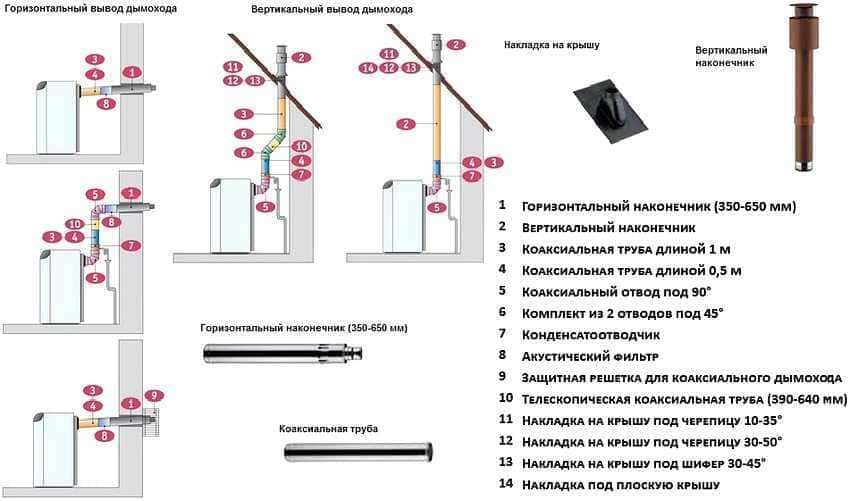

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Конструктивный состав коаксиальной системы дымоотведения

Коаксиальный дымоход газового котла представляет собой сборную модульную конструкцию, состоящую из отдельных стандартизованных элементов. Это позволяет создавать дымоотводные системы, учитывающие архитектурные особенности здания и соответствующие требованиям, изложенным в нормативной документации. Стандартный комплект системы «труба в трубе» включает следующие элементы (модули):

• переходник для присоединения к котлу;
• прямолинейные участки;
• соединительные элементы (муфты, тройники, отводы). Отводы предусматриваются на 45° и 90°.

Поворотная секция пластикового коаксиального дымохода.

• участки с ревизионным отверстием для осмотра и прочистки. Если дымоотвод прокладывается внутри шахты, ревизионные отверстия трубы и шахты должны находиться на одном уровне;
• входные, выходные насадки и оголовки (для забора наружного воздуха и отвода дыма). Выходная насадка всегда расположен на некотором расстоянии от точки забора воздуха, чтобы предотвратить его смешивание с дымом;
• комплект для слива конденсата. Слив конденсата должен быть предусмотрен для каждого вертикального участка конструкции. Если вертикальный участок проходит внутри здания, слив осуществляется в общедомовую канализацию. Для препятствия снижению давления газо-воздушной смеси дымоходного канала сливной комплект должен быть оборудован водяным затвором (сифоном) с высотой водяного столба не менее 20 мм;
• Уплотнения, обеспечивающие герметичность стыков отдельных частей системы;
• крепежная арматура (фланцы, хомуты, кронштейны);
• элементы декоративного оформления (накладки).

Чтобы стенки внутреннего и наружного каналов не могли соприкасаться, используют специальные перемычки, фиксирующие внутреннюю трубу относительно наружной.

Коаксиальные дымоходы изготавливаются из нержавеющей либо оцинкованной стали – легкого, прочного материала, устойчивого к воздействию высоких температур. Также в качестве материала труб применяют термостойкий пластик и алюминиевые сплавы. На стыках отдельных участков используются полимерные уплотнительные кольца, способные выдерживать температуру 230-250°С.

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход в разрезе

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках

Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе

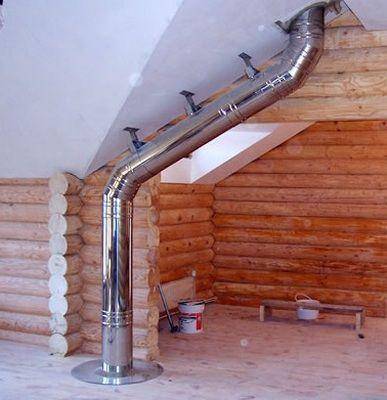

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

 Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

• Соединительные патрубки, который соединяет трубу с котлом — переходники.
• Трубы различной длины.
• Проходные патрубки.
• Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
• Конусообразный наконечник.
• Отводы.

Нормативная база

Коаксиальный дымоход для газового котла (как правильно выбрать газовый котел для дома ) должен быть установлен в соответствии с требованиями действующих нормативных документов. На текущий момент устройство дымоотводов регламентируется сводом правил СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003».

Согласно данному документу, в системах поквартирного теплоснабжения «…выбросы дымовых газов следует предусматривать через коллективные дымовые каналы выше кровли здания. Устройство дымоотводов от каждого теплогенератора через наружные стены (в том числе через окна, под балконами и лоджиями) в жилых многоквартирных зданиях не допускается. Дымовые каналы не допускается прокладывать через жилые помещения.»

Таким образом, если специалисты проектно-монтажной организации предлагают клиенту выполнить индивидуальный отвод продуктов сгорания ниже уровня крыши, такой дымоход будет противоречить действующей нормативной документации.

Допустимые направления вывода коаксиального дымохода в многоквартирных зданиях.

СНиП 41-01-2003 не указывает, на какую высоту дымоход должен возвышаться над крышей здания. Так как данная неопределенность вызвала ряд споров и жалоб населения, в 2008 году Роспотребнадзор выпустил директивное письмо N 01/12070-8-32 «Об установке поквартирных систем отопления», согласно которому расстояние от сечения газоотводного канала до конька крыши жилого здания должно составлять не менее 1,5 метров. Следует отметить, что действие директивного письма не распространяется на частные одноквартирные дома, которым производители дымоходов рекомендуют значение аналогичного расстояния от 0,5 метра.

Что касается дымоходов систем индивидуального теплоснабжения, согласно СНиП 41-01-2003, их устройство не должно противоречить требованиям, выдвигаемым к дымоходам многоквартирных домов.

Из этого следует, что нормативная база не запрещает использовать коаксиальные дымоходы с горизонтальным выводом в индивидуальных жилых домах. За неимением нормативной документации, четко прописывающей требования к расположению каналов дымоотвода в домах частной застройки, проектно-монтажные организации на практике используют «Нормы и Правила ЕС для газовых котлов» содержащие следующие требования к обустройству дымохода частного дома:

1. расстояние от стены другого здания, на которой в радиусе 3 м от отверстия для выхода дыма нет других отверстий для выхода продуктов сгорания и наконечников труб должно составлять не менее 2 м;
2. расстояние от стены другого здания, на которой в радиусе 3 м от отверстия для выхода дыма имеются других отверстий для выхода продуктов сгорания и наконечников труб должно составлять не менее 3 м.

Таким образом, в частных домах могут применяться коаксиальные дымоотводы с горизонтальным и вертикальным выходом, а в квартирах многоквартирных домов – исключительно вертикальные, выходное сечение которых возвышается над крышей на 1,5 метра.

Следует отметить, что до 2012 года (до издания свода правил СП 60.13330.2012) СНиП не запрещали использование горизонтальных дымоходов в многоквартирных жилых домах, так как на момент составления старых правил системы индивидуального отопления еще не имели широкого распространения. С увеличением популярности индивидуального отопления квартир горизонтальные дымоходы получили широкое распространение, как недорогой и эффективный способ отвода продуктов горения.

Выступающая наружу здания часть горизонтального дымохода.

Несмотря на простоту и экономическую привлекательность, причиной изменения правил послужили 2 фактора:

• частые жалобы жильцов, в окна которых проникал дым из расположенных по близости дымоотводов соседей;
• опасность возгорания балконов из-за непосредственной близости потока горячих газов, которые, многими горожанами используются как склад старых вещей.

Как правило, горизонтальные дымоотводы в многоквартирных домах, обустроенные до 2012 года, не демонтируют. если система дымоотведения не вызывает неудобств у жильцов близлежащих квартир или домов.

Дымоход для газового котла в частном доме: основные требования СНиП 2.04.05-91

Мероприятия по устройству дымохода для газового котла, начиная со стадии проектирования и заканчивая непосредственно монтажом системы, должны соответствовать требованиям действующей нормативной базы, так как неправильная установка и эксплуатация газового оборудования ставит под сомнение безопасность людей, пользующихся газовыми установками.

Основные элементы конструкции дымохода:

• газоход — канал, выходящий из котла в трубу дымохода, соединяется переходником;
• трубы дымохода;
• ревизия — крепится к низу дымоотводного ствола и служит для прочистки канала от продуктов горения и удаления излишней влаги;
• крепежные элементы (кронштейны, хомуты) — служат для крепления к стене;
• другие комплектующие для устройства системы.

Требования к дымоходу при установке газового котла.

Как правило, расположение газового котла в частном доме планируют на нижнем этаже в отдельном помещении (котельной). Все элементы отопительной системы должны быть соединены между собой строго герметично. Основные правила установки дымоходов для газовых котлов, регламентирующие технологический порядок, представлены в нормативных актах СНиП 2.04.05-91 и содержат такие требования:

• надлежащая тяга — обеспечивает полное удаление отработанных газов;
• устойчивость к воздействию высоких температур;
• герметичность стыковочных мест — все составные части по всей протяженности системы дымоотвода должны плотно прилегать друг к другу;
• труба в месте прохождения ее через перекрытие должна быть цельной, без стыков;
• конденсатосборник — конструкция этого элемента должна обеспечивать сбор и удаление жидкости;
• если в конструкции есть повороты, в этих местах устраивают люки ревизии для выполнения диагностики состояния дымохода, его прочистки и отвода конденсата;
• длина ответвления трубы в сторону не должна превышать 1 м;
• возможно допустимое число поворотов на дымоотводных трубах — не более 3;
• высота трубы дымохода должна превышать высоту крыши (в самой высокой точке), чтобы обеспечивалась хорошая тяга и не возникала обратная;
• расстояние между дымоотводными трубами и поверхностью, которая выполнена из негорючих материалов может быть не менее 5 см, а если материал поверхности горюч — не меньше 25 см.

Варианты вывода дымохода газового котла.На заметку! Полная герметичность участков дымохода не позволит раскаленным продуктам сгорания выйти за пределы системы.

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

• Труба изготавливается из шамотного кирпича.
• Для возведения стенок применяется раствор глиняный или специальный клей.
• Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

• Кладка обеспечивает герметичность.
• На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
• Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

• Дымоотводный канал из керамического материала.
• Прослойка утеплителя или воздушное пространство.
• Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

• Длительный период эксплуатации.
• Многофункциональность.
• Сравнительно низкая стоимость.
• Большая прочность.
• Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.
