Нормы установки коаксиального дымохода: основные требования к монтажу

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

  • Труба изготавливается из шамотного кирпича.
  • Для возведения стенок применяется раствор глиняный или специальный клей.
  • Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

  • Кладка обеспечивает герметичность.
  • На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
  • Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

  • Дымоотводный канал из керамического материала.
  • Прослойка утеплителя или воздушное пространство.
  • Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

  • Длительный период эксплуатации.
  • Многофункциональность.
  • Сравнительно низкая стоимость.
  • Большая прочность.
  • Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

2 Какие этапы должны присутствовать при монтаже коаксиального дымохода и что важно не забыть?

Чтобы установка коаксиального дымохода своими руками была правильной, важно не забыть ничего и точно следовать всем необходимым этапам, о которых вы сможете узнать из нашей статьи

Схема соединения коаксиального дымохода

Для начала определите, горизонтально или вертикально вы будете устанавливать дымоход. Вертикальная установка коаксиального дымохода делается редко, так как такое устройство более габаритно.

К тому же, для установки такого типа дымохода необходимо пробивать отверстие в крыше, что не всегда легко сделать. Но все же иногда установка коаксиального дымохода baxi такого типа необходима.

Это бывает в тех случаях, когда из-за планировки помещения горизонтальная установка просто невозможна. Этому могут мешать выступы стены, батареи, двери либо окна.

Виды соединений коаксиального дымохода

Но если всех этих преград нет, то смело устанавливайте коаксиальный дымоход горизонтально, так как такое расположение в сочетании с вентилятором наиболее оптимальное.

Горизонтальную установку, в основном, предполагают и правила установки коаксиального дымохода в многоквартирном доме. Это обусловлено и тем, что в если квартира находится не на самом верхнем этаже, то вертикальная установка невозможна.

Правила монтажа коаксиального дымохода для газового котла предусматривают то, что все переходники, тройники и хомуты, колена должны быть подобраны в соответствии с диаметром коаксиальной трубы.

Схема прохода коаксиального дымохода через стену

Важно следить за тем, чтобы расстояние между двумя трубами такого дымохода всегда сохранялось на одинаковом уровне, в том числе и в местах использования переходников и других вспомогательных элементов монтажа. Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы. Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Также герметичность системы сможет дать гарантию того, что воздух с примесями продуктов горения не будет смешан со свежим, что не есть желательным явлением, так как может спровоцировать задымление комнаты.

Правила монтажа коаксиальных дымоходов предписывают размещать конструкцию в отдалении от газопроводов. Также установка коаксиального дымохода в многоквартирном доме совершается так, чтобы выход располагался не близко к окну, и не очень низко над котлом – это требования безопасности.

Потоки воздуха через коаксиальный дымоход

До окна должно быть не менее 600 мм, а от верхнего края котла – не менее, чем 1, 5 метра.

Установка коаксиального дымохода в деревянном доме имеет свои правила. Дерево чувствительно к влаге, поэтому стены такого дома надо уберечь от конденсата, который может возникнуть при охлаждении горячего выходящего воздуха.

Для этого монтаж коаксиального дымохода в деревянном доме производится с применением теплоизоляционных материалов, чтобы на поверхности трубы температура была ровная.

Там, где труба выходит на деревянные покрытия, можно использовать стальные листы для обивки, чтобы снизить вероятность самовозгорания.

Еще один из видов коаксиального дымохода

Правила установки коаксиального дымохода для газового котла хорошо знает специалист, который все сделает быстрее и качественнее, чем вы, если у вас , конечно, нет солидного опыта в данной сфере.

В некоторых новостройках при прокладке коммуникаций уже предусмотрено индивидуальное отопление.

Поэтому там проложена единая система коаксиальных дымоходов, что избавит вас от лишних хлопот и даст уверенность в том, что все требования к монтажу коаксиального дымохода газового котла соблюдены.

2.1 Правила прокладки коаксиального дымохода к котлу — видео

style=»display:block; text-align:center;»
data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

Что нужно учитывать при проектировании

При установке коаксиального дымохода котла, функционирующего на «голубом топливе», в обязательном порядке должны соблюдаться следующие правила:

  • выход подобной конструкции полагается располагать не ближе 60 см от ближайших оконных и дверных проемов;
  • также он должен находиться на 1500 мм выше верхнего края котла;
  • от ближайшей трубы газопровода такой дымоход нужно располагать на расстоянии не менее чем в ½ диаметра внешней магистрали подачи голубого топлива;
  • от патрубка котла до места входа трубы из стенки расстояние должно быть не более 1.5 м;
  • монтировать дымоход диаметром меньше диаметра входа котла не допускается;
  • между нагревательным агрегатом и той стеной, в который предполагается выводить трубу, не должно располагаться никаких предметов;
  • внутри тройника или переходника, используемых для состыковки котла и трубы, не должно быть ничего, что мешало бы свободному движению отработанных газов.

Также при проектировании отопительной системы дома следует учитывать то, что:

  • по наружной стене дома дымоход следует протягивать таким образом, чтобы расстояние от него до поверхности земли было минимум 2 м;
  • дефлекторы на коаксиальные дымоходы крепить из-за возможности обледенения запрещается;
  • расстояние от трубы до вентиляционного окна должно составлять хотя бы 1 м.

Рядом с проложенным дымоходом, помимо всего прочего, не должно располагаться заборов, деревьев, столбов и т.д. Выводить трубу не наружу, а в какое-нибудь помещение, конечно же, также нельзя.

Собирать в загородном доме коаксиальный дымоход с количеством колен более 2-ух не рекомендуется. При этом общая длина участка трубы, собранного из разнонаправленных частей, не должна превышать 3 м.

Прокладывать дымоходы над балконами и лоджиями нормативы разрешают. Однако располагаться труба должна достаточно высоко над такими конструкциями.

Для того чтобы определить место прокладки дымохода, на схеме загородного здания следует начертить окружность с центром в месте примыкания балкона к стене, радиусом, равным длине последнего. Труба в любом случае должна располагаться за пределами этой окружности.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

  • при установке на плоской крыше расстояние не должно быть меньше 500 мм;
  • в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
  • если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

  • направление с поворотом в 90 или 45 градусов;
  • вертикальное направление;
  • горизонтальное направление;
  • направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

  • расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
  • расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
  • разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
  • расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

  • возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
  • расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
  • высота идеального дымохода имеет высоту не меньше 5 метров.

Производители коаксиальных котлов

Лидирующие позиции на рынке коаксиальных газовых установок разделяют между собой несколько компаний:

Baxi

Первое предприятие было основано в Англии в 1866 г. В настоящее время в состав холдинга входит 16 производственных предприятий, расположенных в 7 странах западной Европы. Основное производство сосредоточено в Италии. Производственные мощности концерна позволяют обеспечить выпуск более полумиллиона высококачественных газовых теплогенераторов, среди которых и коаксиальные установки. Продукцию предприятия отличает высокий уровень автоматизации и большие функциональные возможности.

Navien

Эта южнокорейская корпорация является одним из крупнейших производителей отопительного оборудования. Продукция предприятия пользуется спросом более чем в 30 странах мира, а в 2008 году была представлена на российском рынке. Изделия отличает высокая надежность автоматики, способной переносить значительные перепады напряжения и длительный срок эксплуатации. Выпускаемые концерном коаксиальные установки, как правило, укомплектованы оригинальным дымоходом.

Vaillant

Официально компания была зарегистрирована в 1873 г. На сегодняшний день, эта немецкая компания обладает производственными мощностями, позволяющими выпускать более 2,5 млн. отопительных устройств в год. Благодаря качеству и надежности выпускаемой продукции, теплогенераторы Vaillant успешно продаются более чем в 70 странах мира, включая РФ и страны СНГ. Особое место в модельном ряде отводится коаксиальным установкам. Эти изделия отличаются простотой эксплуатации и обслуживания, а также возможностью подключения большого количества дополнительных модулей.

Из отечественных производителей коаксиальных котлов можно отметить такие компании как Лемакс, Ростовгазаппарат, ЖМЗ и Конрод. Продукция, выпускаемая этими компаниями, полностью адаптирована к российским реалиям и отличается высокой надежностью и доступной ценой.

Выбирая коаксиальную газовую установку, будет не лишним ознакомиться с отзывами владельцев подобного оборудования.

Как подключить двухканальный коаксиальный дымоход к котлу

Одна из распространенных ошибок при подключении коаксиальной системы дымоудаления – это использование подручных средств, что является грубым нарушением техники безопасности и эксплуатации. Нормы предписывают использовать специальный адаптер для подсоединения. Запрещается устанавливать самостоятельно изготовленный патрубок из отрезка нержавеющей трубы.

Сразу после выходного патрубка, монтируют тройник с конденсатосборником, после чего поднимают трубу вверх на 0,5-1 м., устанавливают угол и выводят дымоход через стену. Перед вводом в эксплуатацию проверяют качество тяги.


Сборка без ошибок

Первым шагом при монтаже дымохода будет подготовка отверстия в стене. Его диаметр должен соответствовать трубе, которая выводится наружу.

Затем соединяют дымоход с выходной горловиной котла, используя для фиксации хомут. Собранная конструкция закрепляется болтами с обеих сторон. Далее приступают к сборке самого дымохода. Его детали соединяются друг с другом при помощи хомутов, с целью обеспечения их надежности. Сверху на них надевают декоративные накладки. Их функция сохранение дизайна помещения.

Какой бы простой не казалась установка и устройство коаксиального дымохода для ее выполнения нужны определенные знания. Ведь при неправильно проведенных расчетах системы вывода продуктов горения дым, угарный газ могут поступать в помещение.

Монтаж наружного дымохода


Установка такой конструкции может выполняться в двух вариантах:

  1. Наружном
  2. Внутреннем

Первый применяют в случае, если здание уже построено. До того, как приступить к монтажу определяют место для расположения системы и для входа дымохода.

На наружной стене отмечают, где будет располагаться выход. При его выполнении следует придерживаться правил пожарной безопасности. После того, как отверстие необходимого диаметра готово приступают к монтажу дымохода.

Для этого предварительно проводятся все внутренние работы: соединение трубы с котлом при помощи секционного одноконтурного колена и двухконтурного тройника. Последний необходим для закрепления системы в вертикальном положении. Далее дымоход укрепляется кронштейнами на поверхности стены.


Установка внутренней системы начинается с правильного подбора диаметра трубы. Обычно ее диаметр указан в паспорте изделия. Главное, чтобы он совпадал по размеру с выходным отверстием котла.

Соединение агрегата и дымохода выполняют с помощью тройника. При этом крепление звеньев осуществляется цепочкой (нижние должны заходить в верхние). Такая конструкция позволяет дыму выходить беспрепятственно.

Двухконтурные трубы соединяются с применением переходного узла. Места стыков скрепляют используя хомуты.

Проверка работоспособности конструкции

После того, как все этапы монтажа успешно выполнены необходимо проверить:

  • Надежность закрепления соединительных частей дымохода
  • Правильность расположения дымоотводящей трубы (она должна быть немного наклонена)
  • Отсутствие преград в месте выхода конструкции наружу

Только убедившись в правильной установке оборудования отверстие в стене закрывают декоративными накладками. Их крепление осуществляется на строительный клей или жидкие гвозди. Отверстие вокруг дымохода рекомендуется запенить, это позволит избежать поступления в помещение холодного воздуха и накоплению конденсата.

Основные виды дымоходов и правила их установки

На сегодняшний день известны различные виды дымоходов для газового котла, одним из которых является коаксиальный дымоход, выводимый на улицу через стену. С помощью него осуществляется забор воздуха извне, чтобы не произошло угасание в камере сгорания котла. Коаксиальный дымоход также удаляет отработанные газы из помещений на улицу.

Коаксиальный дымоход и правило его установки

Коаксиальный дымоход

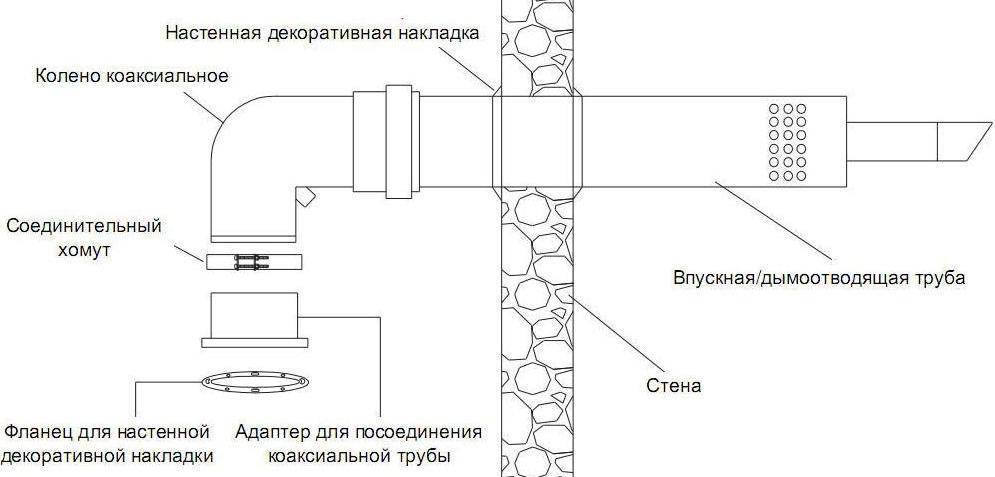

Установка коаксиального дымохода для газового котла требует наличия различных материалов и элементов:

  • дымоотводящей трубы;
  • фланца;
  • адаптера, через который дымоход присоединяется к котлу;
  • декоративных накладок на стену;
  • колена дымохода и соединительного обжимного хомута.

Дымоход чаще всего устанавливают, учитывая кратчайшее расстояние от газового котла до ближней стены дома снаружи. Из зоны дымохода убирают все вещества и предметы, которые могут вызвать воспламенение или повреждаются от высокой температуры.

Разберемся, как правильно установить дымоход?

Прежде всего необходимо соблюсти технику безопасности и работу совершать в пределах средств индивидуальной защиты. Поэтому люди, работающие с дымоходами, должны иметь защитные перчатки из очень плотного материала или иметь синтетические насадки на ладони.

Установка котла для коаксиального дымохода

Соблюдая правила установки коаксиального дымохода для газового котла, следует вывести его в проеме в стены и накрыть козырьком, чтобы не проникала влага. Необходимо выбрать место прокола стены. Это будет участок, в котором осуществляется вывод трубы из помещений на улицу. Желательно, чтобы это место превышало уровень выхода дымохода на 1,5 метра.

В случае неверного расположения газового котла, при большом расстоянии от внешней стены этот вид дымохода может значительно удлиняться, но не больше трех метров. Для этого используют два соединительных колена. Участки, где происходит наращивание дымохода, протягивают обжимным хомутом.

Как установить коаксиальный дымоход в районах повышенной влажности?

Если коаксиальный дымоход для газового котла устанавливается в регионах с повышенными осадками, в этом случае располагают дымоход на некотором уровне от земли, чтобы не происходило забивание или засорение труб.

Надо учитывать небольшой уклон. Это необходимо для стекания конденсата самотеком для снижения риска в переувлажнении дымохода.

После произведенного монтажа дымохода стенные отверстия закрывают декоративными накладками, в соответствии с диаметром самой трубы. Чаще всего, во избежание образования щелей, отверстия, находящиеся вокруг дымохода, пропенивают. Правила установки дымохода для газового котла  соблюдаются в соответствии с техникой безопасности.

Наиболее распространенным и популярным дымоходом является дымоход из нержавеющей стали. К характерным чертам такого вида относят красивый эстетичный вид, который гармонично может вписаться в любой интерьер помещения.

Главной задачей такого дымохода является выведение отходов горения из различных помещений и обеспечение функционирования оборудования с отоплением.

Дымоход из нержавеющей стали, его состав, свойства и установка

Дымоходы из нержавеющей стали

Установка дымоходов из нержавеющей стали не требует усиленного фундамента, в отличие от кирпичных дымоходов.

Такие дымоходы проявляют устойчивость к коррозии и очень долговечны. Дымоходы из нержавеющей стали подходят практически ко всем топочным устройствам и требуют малой установочной площади.

Применяются не только при температуре 600 градусов, но и в отопительных системах вместе с конденсатными котлами. Производят такую продукцию, используя высококачественную нержавеющую сталь.

Коаксиальный дымоход ESR 100/75 для котлов

Дымоходы для газовых котлов

Установка дымохода для котла требует знание строительных норм и требований к вытяжным каналам.

Дымоход для котлов должен быть не только герметичным, но и проявлять стойкость к воздействию конденсата. В составе должен присутствовать канал: допустимое подключение двух приборов к одному каналу. Расстояние должно быть не меньше 750 мм.

Дымоход должен выходить в небо и не иметь накрытий и козырьков. Эти нормы необходимо соблюдать в этапах строительства или ремонта, так как недочеты в процессе эксплуатации сложно исправить.

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Использование коаксиального дымохода позволяет выводить продукты сгорания через фасад дома,нет необходимости устанавливать 5м вертикальную дымовую трубу

Установка в паре с оборудованием любого типа

Вертикальные варианты коаксиальных конструкций

Вертикальные варианты коаксиальных конструкций

Ошибки в установке горизонтальной трубы

Длина горизонтальных участков

Вывод коаксиального патрубка на фронтоне

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода – более простой монтаж котла , потому что не придется устанавливать систему принудительной вентиляции . Кроме того, к этим конструкциям предъявляются иные требования, чем к традиционным дымоходам. В результате система удаления продуктов сгорания занимает меньше места.

На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если установка дымохода не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
