Дымоход для камина

Как прочистить от сажи

Безопасно и комфортно с камином в доме будет только при условии хорошей тяги в дымоходе. А это во многом зависит от его состояния.

Методов очистки для дымоходов существует несколько: есть и народные, которыми люди пользовались веками, и современные – по научным разработкам. К таким методам относятся:

Народный

В старину дымоходы чистили осиновыми дровами, которые способны образовать жар в топке до 1200С. Под таким воздействием сажа становится рыхлой и сгорает, а всё, что от неё остаётся, вылетает вместе с дымом в трубу.

Перед чисткой таким методом, нужно обязательно быть уверенным, что вашему дымоходу такие высокие температуры не навредят, так как избежать разрушения или пожара в случае, если дымоход, к примеру, треснет — будет сложно.

Ещё в старину пользовались другим методом очистки дымохода: сжигали высушенные картофельные очистки, при сгорании которых выделялись вещества, способные разрыхлить сажу, а потом она легко удалялась из прочистных отверстий. Но не всегда смогут помочь народные методы, и в случае сильного засора лучше обратиться к химии.

Химический

Сегодня в магазине печного хозяйства можно найти разные чистящие средства для очистки дымоходов. Это может быть порошок, таблетки, жидкость или специальные пеллеты, поленья и брикеты, которые просто помещаются в топку (хоть с дровами, хоть без них) и сжигаются. Подробнее о применении каждого из химических средств всё расписано в прилагающихся к ним инструкциям.

Самыми удобными из всех химических средств, очищающих дымоход, считаются именно очищающие брикеты. Ими камин протапливается в течение примерно двух часов, благодаря чему вещества, скрепляющие в дымоходе сажу, разрушаются, а оставшаяся мелочь выносится, как и дым, в трубу.

Если же в трубе был крупный засор, он упадёт вниз, а поэтому после обслуживания дымохода необходима ревизия всего пространства дымохода, для чего в нём имеются специальные дверцы.

Механический

Этот метод самый эффективный и справится с самым серьёзным засором, который произошёл из-за сильного сужения просвета или из-за того, что в трубу попал какой-то мусор.

Химия тут может оказаться неспособной что-либо изменить.

А эксплуатировать такой камин опасно не только для здоровья, но и для жизни – все отложения, образовавшиеся внутри дымохода, могут загореться, из дымохода может вырываться не только дым, а ещё и искры, и даже огонь.

Если погода сухая, существует большая вероятность пожара, так что если тяга отсутствует, а помещение стало наполняться дымом, потребуется механическая прочистка дымохода с использованием специальных инструментов и приспособлений.

К приспособлениям, предназначенным для механической очистки дымохода для камина от копоти и сажи относятся специальные скребки, щётки, разные по размеру и по конфигурации ёршики, грузы в виде ядер, чтобы пробить плотный засор.

Всё это есть в продаже, но многое и самому можно сделать.

Часто чистить дымоход, может, и не нужно, но если налёт сажи внутри дымохода превышает 2 мм, значит, пришло время поработать трубочистом.

Правила монтажа трубы для камина

Устанавливать дымоход для камина необходимо, учитывая нормы пожарной безопасности. Есть основные рекомендации, которых необходимо придерживаться при монтаже:

1. Стык трубы и самого камина должен быть полностью герметичным. От этого зависит, куда будет уходить дым в процессе топки. Диаметр трубы не должен превышать диаметра вводного патрубка камина. Если этот принцип не будет соблюден, есть опасность проникания углекислого газа в помещение.
2. Место прохождения каминной трубы в доме должно быть изолировано от отделочных материалов. В качестве противопожарной защиты применяются такие материалы, как асбестоцемент, базальтовая вата и листовой металл. Расстояние от горючих материалов должно быть не менее 13 см для многослойного вида трубы и не менее 24 см – для однослойного. Для кирпичных труб необходимо в местах стыков с отделкой дома применять утолщенный тип кладки и дополнительную изоляцию из асбестоцемента.
3. Желательно устанавливать дымоход строго вертикально. Допускается не более трех изгибов в конструкции. Если есть необходимость в горизонтальном монтаже трубы, такой участок должен занимать меньше одного метра. В противном случае нарушается тяга воздуха из камина.
4. Размер трубы влияет на силу тяги в дымоходе. Минимальная высота от источника горения до оголовка – 5 метров.

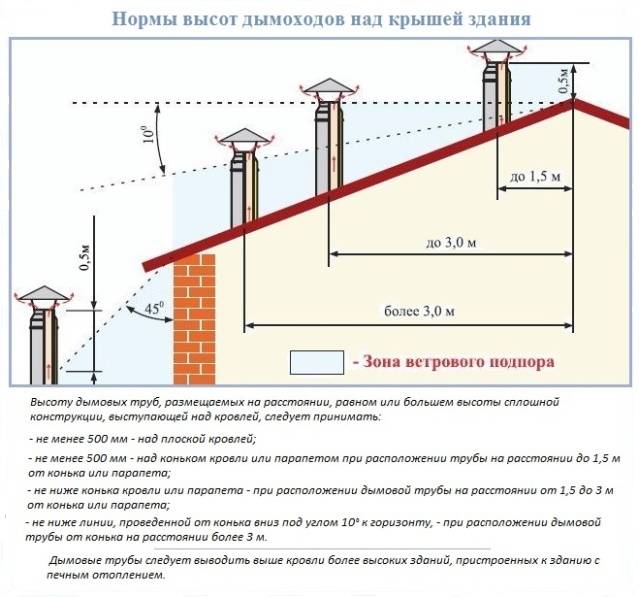

5. Дымоход должен выступать над кровлей крыши не менее чем на 50 см. Если крыша покатая, стоит ориентироваться на самую высокую точку.
6. Расстояние между оголовком дымохода и коньком должно составлять около 50 см. Если труба выводится через стену, необходимо соблюдать минимальную высоту от земли в один метр.
7. Чтобы конденсат не собирался внутри трубы, а также была оптимальная тяга, желательно устанавливать каминную трубу у внутренней стены дома, а не выводить на улицу. Материал, из которого изготовлен дымоход, также прослужит дольше, так как не будет подвержен влиянию внешней среды.

Благодаря этим рекомендациям монтаж трубы будет выполнен максимально безопасно, а также создаст хорошую тягу воздуха в дымоходе.

Монтаж сэндвич системы для отвода дыма

Перед установкой конструкции необходимо тщательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно нужно выполнить все мероприятия по предотвращению возникновения пожара во время эксплуатации дымохода.

Перед покупкой необходимо просчитать все материалы, с учетом особенности планировки дома

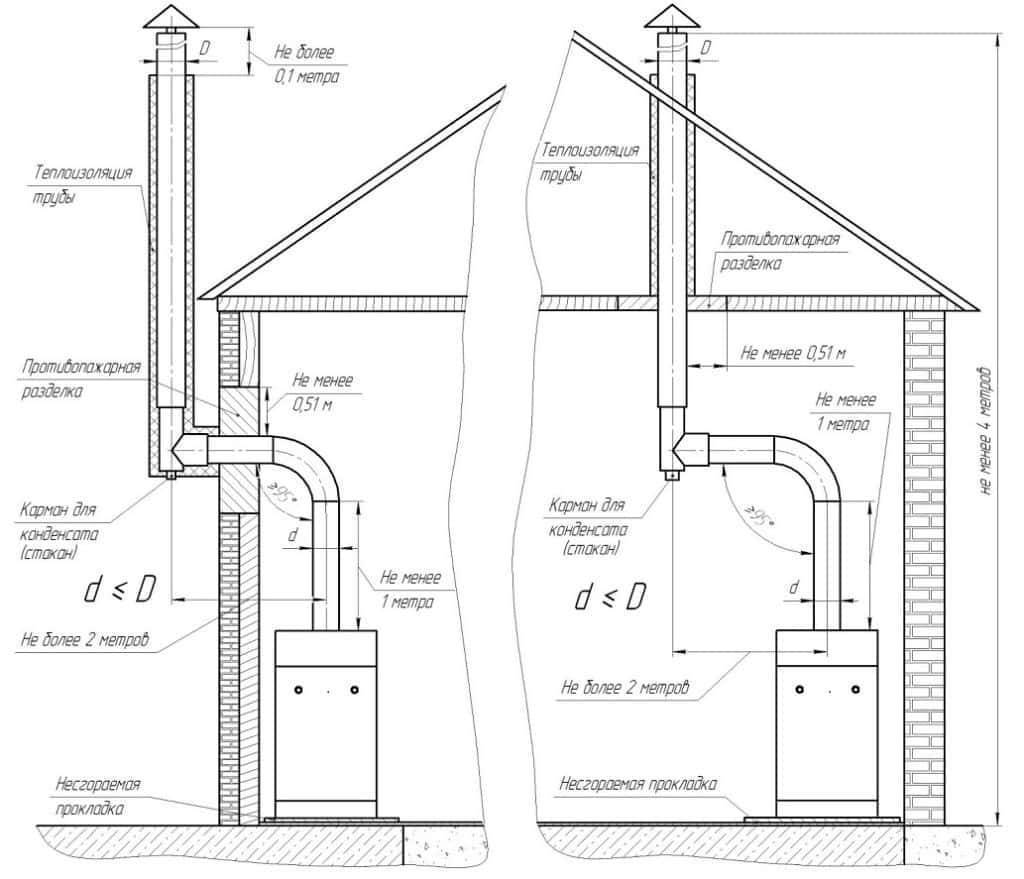

Схема монтажа сэндвич дымохода

Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.

Рисунок — Схема монтажа

Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.

Шаг 1 – сборка элементов дымоходной трубы

Установка конструкции всегда начинается снизу вверх. Сэндвич дымоходы запрещено подключать непосредственно к отопительному устройству.

К отопительному прибору никогда не присоединяют элемент сэндвич дымохода — сначала устанавливают одностенную трубу или адаптер

Сначала устанавливают специальный адаптер или одностенную стальную трубу длиной от полуметра.

Если запланировано выводить трубу сразу в стену, то монтируют горизонтальный отвод с небольшим уклоном 2°.

Адаптер предназначен для соединения разных участков дымоходной системы — одностенной и сэндвич трубы

Участок из не утепленной трубы может быть коротким, или длинным, если рассчитывают на большую отдачу тепла. Расположенные вблизи него стены и конструкции обязательно защищают экраном или кожухом.

Устанавливают его «по дыму», то есть, одевают сверху на патрубок отопительного устройства и дополнительно защищают стык жаростойким герметиком.

Сборка «по конденсату» не дает каплям влаги проникнуть внутрь системы утепления, из-за чего существенно снижаются его изоляционные свойства

К отопительному прибору элемент сендвич дымохода может присоединяться через адаптер — двухконтурную трубу, нижняя часть которой устанавливается «по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что исключит его просачивание и убережет от повреждения теплоизоляционного слоя.

Места абсолютно всех стыков скрепляют муфтами. Возле каждого стыка устанавливают хомут, предназначенный для крепления системы к стене.

Шаг 2 – прохождение потолочных и стеновых перекрытий

Даже тот факт, что сэндвич дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно сильно нагреваться. Поэтому запрещается размещать их без дополнительной изоляции вблизи возгораемых материалов (дерева, пластика и т. д.).

Места стыков сэндвич труб для дымоходов при их установке и эксплуатации не должны совпадать с проходом в перекрытии или стене.

Свободное пространство между перекрытием и трубой заполняют не возгораемой и не поддерживающей горение базальтовой ватой

Диаметр отверстия в стене или потолочном перекрытии прорезают на 250 мм больше, чем диаметр наружной трубы.

Делают его округлой или прямоугольной формы. В свободное пространство закладывают жаропрочный материал, который скрывают декоративными пластинами.

Узел прохода жаропрочный, он предотвращает деформацию дымохода при смещении конструкции здания — усадке, влажной и температурной деформации

Для прохождения через перекрытие и, особенно, через легко возгораемые материалы используют также специальный узел прохода. Между наружным контуром и внутренней поверхностью узла оставляют воздушный зазор.

При прохождении перекрытия или стены из слабо воспламеняющегося материала, можно использовать вместо узла прохода разгрузочную платформу. Она будет играть роль дополнительной опоры.

Шаг 3 – прохождение системы через кровлю

При выводе дымоходной трубы сквозь кровлю, нарушается ее герметичность. Чтобы укрепить трубу, отгородить ее от воспламеняемых элементов крыши и устранить возможность протечек в кровельном покрытии, используют специальные приспособления: конусные крызы, силиконовые уплотнители.

Эти детали имеют стандартизированные углы наклона, выбирают их, учитывая параметры кровли.

Силиконовый уплотнитель – мастер флеш значительно упрощает работы и помогает создать надежную защиту от протечек

Важно знать

Перед началом установки стоит ознакомиться с некоторыми тонкостями

Например, важно знать, что чем большая площадь конструкции будет проходить внутри помещения, тем меньше будут потери тепла. Когда создается детальная схема, учтите тот факт, что ровные горизонтальные участки должны быть до одного метра

Учтите, что соприкасание системы с любыми коммуникациями, такими как газ и электричество, недопустимо. А если на пути размещения дымохода будут попадаться деревянные детали, то трубу нужно отдалить от них при помощи специальных стальных кронштейнов. Расстояние между креплениями не должно превышать одного метра.

Также внесите в план часть разборной трубы или вставки с дверцей, через которую будет возможно проводить осмотр и чистку от сажи. Конечно, установка сэндвич дымохода – дело серьезное и ответственное, поэтому если вы решитесь делать это без специалистов, то поймите степень ответственности и строго придерживайтесь пошаговой инструкции.

Способы расчетов

Точный метод + формула

Рассчитать дымоход для печки, занятие не для новичков. Такую работу лучше доверить профессионалам. Но если вы решили рассчитать этот параметр самостоятельно вам понадобится знание основных данных и нескольких формул:

Для определения кубатуры выходящих газов важно знать мощность отопительного агрегата. Для расчетов применяем формулу:, где:

• В – коэффициент скорости сгорания твердого топлива. Это значение определяется исходя из данных таблицы №10 ГОСТа 2127;
• V – уровень объема сжигаемого топлива. Эта величина указывается на бирке промышленного прибора;
• Т – уровень нагрева отводящихся газов в месте выхода из дымохода. Для дровяных печей — 1500.

1. Общей площади дымохода. Ее высчитывают исходя из соотношения объемов газов, это значение обозначается «Vr» и скорости их продвижения в трубопроводе. Для бытовой печи, работающей на дровах, это число равно – 2 м/сек.
2. Диаметр круглой трубы высчитываем по формуле — d² = (4 * Vr) / (π * W), где W – это скорость продвижения газов. Все расчеты лучше выполнять на калькуляторе и внимательно вносить все величины.

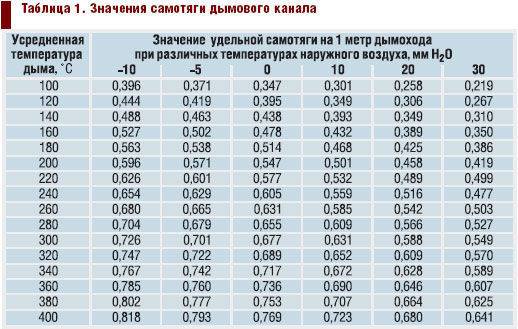

Рассчитываем оптимальную величину тяги

Эта операция выполняется для контроля над расчетами оптимальной высоты и сечения дымохода. Такой расчет можно проводить по 2 формулам. Основную, но сложную мы приведем в этой главе, а основную, простую формулу приведем при выполнении пробного расчета данных:

, где:

• С – это постоянный коэффициент, равный для печей на дровах 0,034;
• литера «а» — величина атмосферного давления. Величина естественного давления в дымоходе – 4 Па;
• высота дымохода обозначается буквой «h».
• Т0 – средний уровень температур атмосферы;
• Тi – величина нагрева отработанных газов при выходе их из трубы.

Пример расчета сечения дымохода

Принимаем за основу:

• буржуйка работает на твердом топливе;
• в течение 60 минут в печи сгорает до 10 кг дров лиственных пород деревьев;
• уровень влажности топлива – до 25%.

Еще раз приведем основную формулу:

Расчет проводим в несколько этапов:

1. Выполняем действие в скобках — 1+150/273. После вычислений получаем число 1,55.
2. Определяем кубатуру выходящих газов – Vr= (10*10*1,55)/3600. После вычислений получаем объем, равный 0,043 м3/сек.
3. Площадь трубы дымохода – (4*0,043)/3,14*2. Расчет дает значение – 0,027 м2.
4. Берем квадратный корень из площади дымохода и высчитываем его диаметр. Он равен 165 мм.

Теперь определяем величину тяги по простой формуле:

1. По формуле расчета мощности высчитываем эту величину – 10*3300*1.16. эта величина равна – 32,28 кВта.
2. Рассчитываем уровень потерь тепла на каждом метре трубы. 0,34*0,196=1,730.
3. Уровень нагрева газа на участке выхода из трубы. 150-(1,73*3)=144,80.
4. Атмосферное давление газа в дымоходе. 3*(1,2932-0.8452)=1,34 м/сек.

Важно! Используя данные вашей печи, вы сможете самостоятельно выполнить расчет, но для подстраховки лучше проконсультируйтесь со специалистами. От правильности расчета зависит безопасность вашего жилья и экономичность работы нагревательных приборов.

Шведский метод расчета

Размер дымохода для печи можно выполнить и по такой методике, но основное назначение шведского метода – расчет дымоходов каминов с открытой топкой.

В этой методике для расчета не используется величина топочного отсека и объем воздуха в нем.  Для определения правильности расчета используется график:

Здесь важно соответствие соотношения площади топочного отсека («F») и отверстия дымоотводящей трубы («f»). Для примера:

• габариты топки 770/350 мм. Высчитываем площадь отсека – 7,7*3,5=26,95 см2;
• размер дымохода 260/130 мм, площадь трубы – 2,6*1,3=3,38 м2;
• высчитываем соотношение. (338/2695)*100=12,5%.
• смотрим в нижней части таблицы величину 12,5 и видим, что расчет длины и диаметра произведен правильно. Для нашей печи необходимо построить дымоход, высотой 5 м.

Разберем еще один пример расчета:

• топка 800/500 мм, ее площадь – 40 см2;
• сечение дымохода 200/200 мм, площадь равна 4 см2;
• рассчитываем соотношение (400/4000)*100=10%.
• по таблице определяем длину дымохода. В нашем случае, для круглой сэндвич – трубы она должна быть 7 м.

Выполнение монтажных работ

Установка дымохода в доме может производиться не только с помощью мастера, но и своими руками, однако перовое что следует сделать – это выбрать подходящий тип дымоходной вытяжки с учётом типа отопительного котла, его функционала, типа топлива и других параметров.

Установка дымоходов, цена на которые зависит от выбранного типа и материалов изготовления производимая своими руками, также подразумевает то, кирпичный или стальной дымоход вы собираетесь строить. Дымоход из кирпича часто устанавливается для аналогичных печей и каминов, сделанных из кирпича, в то время как стальные и другие системы часто подключаются к современным топкам и инновационному котельному оборудованию.

Если для работы и растопки вашего отопительного агрегата необходимо использовать такое топливо как дрова, уголь или торф, вполне можно обойтись сборкой своими руками кирпичного дымохода. Если же система более современная, способна нагреваться до максимально высоких температур, а для работы используется топливо на жидкой основе или газ, кирпичная поверхность дымоходной вытяжки просто не правиться и начнёт трескаться, в этом случае отдайте предпочтение керамическому или модульному дымоходу.

Дымоход под ключ для классических твёрдотопливных печей и каминов часто собирается из кирпича, в качестве него можно сделать в стене дома специальный короб или так называемую шахту. Однако для того чтобы такая вытяжка функционировала правильно и на полную мощность, дымоход должен находиться в строго вертикальном расположении и иметь на всей своей протяжённости вентиляционные каналы и специальные дверцы, через которые можно будет устранять сажу.

Кирпичный дымоход, цена на который за счёт сложного монтажа достаточно высокая, часто внутри оштукатуривается, однако делать это необходимо качественно, чтобы в последующей при работе и воздействии высоких температур штукатурка не начала опадать

Оштукатуривание дымохода внутри не позволит скапливаться на поверхности большому количеству сажи и другим продуктам горения, также важно, чтобы конструкция была выполнена в форме конуса и не отличалась сложностью и замысловатостью

Для того чтобы определиться и подобрать для своей печи, камина или котла дымоход подходящей протяжённости, сечения, необходимо учитывать такие показатели как площадь дома и мощность отопительного агрегата. Если брать в учёт существующие нормы и требования к возведению, запомните, что один отводящий канал должен иметь длину около пяти метров, но не боле шести.

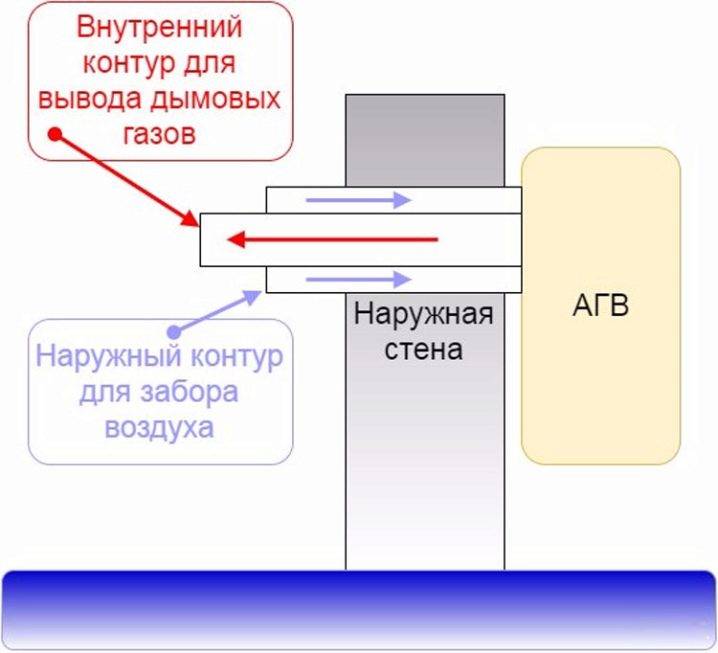

Установка газовых дымоходов или вентиляции изготовленной из нержавеющей стали также требует особого и грамотного подхода, хоть такая конструкция и собирается по принципу конструктора, однако для того чтобы на выходе у вас получилась качественная вытяжка, важно придерживаться существующего плана и обозначенной последовательности работ

В современных модельных вытяжках и дымоходах из нержавеющей стали нагрев осуществляется строго по направлению снизу и постепенно поднимается вверх, особое внимание в данном случае нужно уделить качеству стыковки каждого элемента, который вставлен в предыдущий, при необходимости края стыков должны герметизироваться специальным жаростойким веществом. нержавеющий дымоход должен не просто вставляться один в другой, а стыковаться и закрепляться посредством специальных хомутов, при этом все стыки и места соединений такой вытяжной конструкции должны находиться в поле вашего зрения и ни в коем случае не маскироваться в стенах, потолочном перекрытии и других объектах

нержавеющий дымоход должен не просто вставляться один в другой, а стыковаться и закрепляться посредством специальных хомутов, при этом все стыки и места соединений такой вытяжной конструкции должны находиться в поле вашего зрения и ни в коем случае не маскироваться в стенах, потолочном перекрытии и других объектах.

Дымоход, нержавеющая сталь для которого выбрана в качестве основного материала изготовления, не должна плотно соединяться с самим кронштейном, в этом случае специалисты рекомендуют оставить между ними немного запаса около 1-2 сантиметров, так как при нагреве кронштейн может подвергаться небольшим расширениям.

Категорические запрещено соприкосновения котельного оборудования работающего на газе с любыми другими коммуникациями, расположенными в доме, так как в результате этого может возникнуть пожар или взрыв.

Какой дымоход лучше

При обустройстве дымохода, не последнюю роль играет правильно подобранный материал. Лучше всего использовать трубы, выполненные из нержавеющей стали. Снаружи их обделывают кирпичом, блоками, выкладывая трубу, внешне напоминающую классическую каминную. При этом кирпич может использоваться не только термостойкий. Трубы имеют высокий уровень защиты от нагревания, поэтому кирпичная кладка не будет сильно нагреваться.

При монтаже стальной трубы в виде вкладыша в дымовыводящем канале, обязательно монтируется дверца для проведения осмотра системы, ее чистки. Такие дверцы размещают в местах наклона, где продукты распада могут выдавать осадок. Через окошки проводят чистку системы выведения дыма.

Хорошо зарекомендовали себя керамические трубы, предназначенные для монтажа дымохода. Они стоят очень дорого, из-за чего редко применяются. Снаружи их облагораживаются пустотелыми керамзитобетонными блоками, кирпичом. В результате трубы дымоотводящей системы получаются спрятанными внутри привлекательного короба.

Сверху на любой тип конструкции одевается оголовник. В местах прохождения труб через сгораемые конструкции, монтируется надежная, огнеупорная изоляция.

Как утеплить дымоход для камина

К сожалению, бывают ситуации, когда достался готовый дом с уже построенным камином. Конечно же, я не призываю ломать построенный дымоход и переносить дымоход для камина внутрь дома. Но во избежание грядущих неприятностей можно попытаться выправить ситуацию, или максимально снизить риск  остывания дымохода и возникновения обратной тяги.

Что можно сделать? Вряд ли кто-то решится делать дополнительную обкладку трубы для камина снаружи кирпичом, чтобы добиться минимально необходимой толщины в 64 сантиметра и сделать её теплоёмкой. Поэтому надо обшить дымоход снаружи утеплителем на всём его протяжении.

Сам дымоход для камина лучше оставить кирпичным и не гильзовать его. Бывает, что загильзовка — это необходимость, например, когда дымоход сделан из щелевого кирпича, есть не плотности или сечение дымохода неравномерное — есть сужения и расширения. В этом случае при загильзовке не пользуйтесь «сэндвичем», используйте только одноконтурные трубами. Труба для камина должна получать тепло от стен, а «сэндвич» лишит его этого тепла. Если необходима противопожарная изоляция стенки дымохода со стороны помещения, то не надо укутывать весь дымоход — ограничьтесь только этой стенкой.

Располагайте дымоход для камина как можно ближе к коньку крыши

Правило второе. Труба для камина располагается как можно ближе к коньку крыши. Чем меньше она торчит из крыши, чем короче участок трубы, находящийся на улице тем лучше. С наступлением холодов начнется «битва» теплого и холодного воздуха за дымоход. Чем меньше дымохода находится в холодной зоне, тем меньше вероятность того, что «победит» холодный уличный воздух и возникнет обратная тяга.

Самый лучший материал для дымохода – кирпич

Правило третье. Самый лучший материал для дымохода – кирпич. Хотите на 90% обезопасить себя от обратной тяги из камина, сделайте дымоход из красного полнотелого кирпича. Даже если производитель каминной топки настаивает на трубах определенного диаметра на всем протяжении канала, лучше сделать кирпичный дымоход с максимально приближенным сечением. К такому дымоходу уже можно присоединяться железной трубой.

Главное не гильзуйте его до верха. Все заявления производителей так называемых «сэндвичей» (двухконтурная труба с утеплителем посередине) о том, что их трубы «теплые» — не являются таковыми. Все с точностью наоборот. Наличие в трубах утеплителя недостаточно для того, чтобы считаться «тёплыми» трубами. Данный утеплитель абсолютно бесполезен в качестве защиты дымохода от холода. Основная его роль – пожарная безопасность.

Сэндвич не греет, а только удерживает тепло

Для того, чтобы было понятно, можно в качестве примера взять шубу. Как известно, шуба не греет. Ее основное предназначение удерживать тело, излучаемое телом человека. То есть, нужен источник тепла, а иначе и держать будет нечего. То же самое происходит и с сэндвичами. Они не греют, а только удерживают  тепло, являясь теплоизоляцией для отходящего внутреннего теплого воздуха. Всё дело в том, что, когда камин горит, то проблем с обратной тягой нет.

При топке камина температура в дымоходе такая, что никакие морозы не в состоянии опрокинуть тягу

А значит на момент горения не важно, из какого материала сделана труба дымохода. Основное состояние камина — бездействие

Он простаивает большую часть своей жизни. Поэтому, насколько дымоход из «сэндвича» «тёплый», надо оценивать именно в момент простоя камина.

Материал

В настоящее время на рынке имеется достаточно большой ассортимент различных материалов для дымоходов, однако сразу оговоримся, в рамках этой статьи мы будем беседовать только о тех видах дымоходов, которые пригодны для использования с современными производительными топками.

Основные виды дымоходов:

• Кирпичный дымоход – классический аутентичный вариант, проверенный временем. Решение об установке такого дымохода должно приниматься еще на этапе проектирования дома, так как такой дымоход как требует установки мощного фундамента, либо вообще размещается в несущей стене. Плюсы такого дымохода – высокая долговечность, прочность, хорошая огнестойкость. Минусы – высокая цена, худшая тяга при прямоугольном сечении, по сравнению с круглой трубой, низкая ремонтопригодность, высокие показатели осаждения сажи из-за шершавой внутренней поверхности.
• Одноконтурный модульный дымоход из нержавейки – наиболее дешевый вариант из возможных, состоит из отдельных модулей-труб, длиной один метр, колен и тройников, которые собираются как конструктор на герметик. К преимуществам этого типа дымохода можно отнести низкую цену, простоту монтажа. К недостаткам – высокую температуру нагрева, что требует больших отступов от конструкций здания и низкую долговечность, около 10-15 лет, связанную с образованием большого количества конденсата.
• Двухконтурный модульный дымоход из нержавеющей стали типа «сэндвич» – обладает преимуществами предыдущего варианта, такими как простота монтажа, и при этом обладает вполне приемлемой долговечностью, так как образование конденсата уменьшено за счет утепления трубы. В среднем производитель дает гарантию на такие трубы около пятидесяти лет. Имеет только один недостаток – довольно высокую стоимость.
• Керамический дымоход – дымоход из поставленных друг на друга керамических стаканов, укутанных в теплоизоляцию и установленных в полые шлакоблоки. Стаканы соединяются между собой на герметик, блоки кладутся на раствор. Обладает всеми преимуществами кирпичного дымохода, но обладает круглым гладким сечением, что снижает показатели осаждения продуктов горения. Недостатки – некоторые особенности при монтаже, большой вес, самая высокая стоимость.
