Как сделать разводку электропроводки в квартире своими руками

Этапы разводки кабелей по помещениям двухкомнатной квартиры

Разводку кабелей по помещениям двухкомнатной квартиры следует проводить по следующим этапам:

• составление схемы разводки;
• расчет числа требуемых материалов, электрической фурнитуры;
• разметка, а также штробление стен;
• крепление кабельных проводов;
• установка выключателей, розеток, а также распределительных устройств;

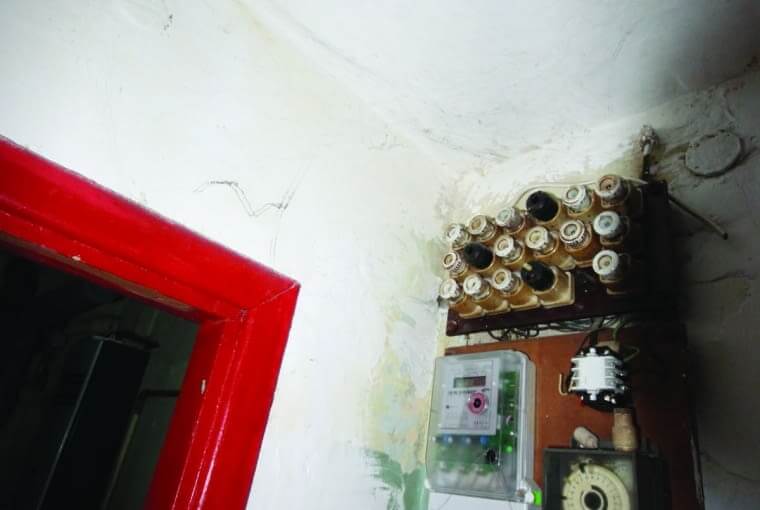

• сборка вводного щитка;

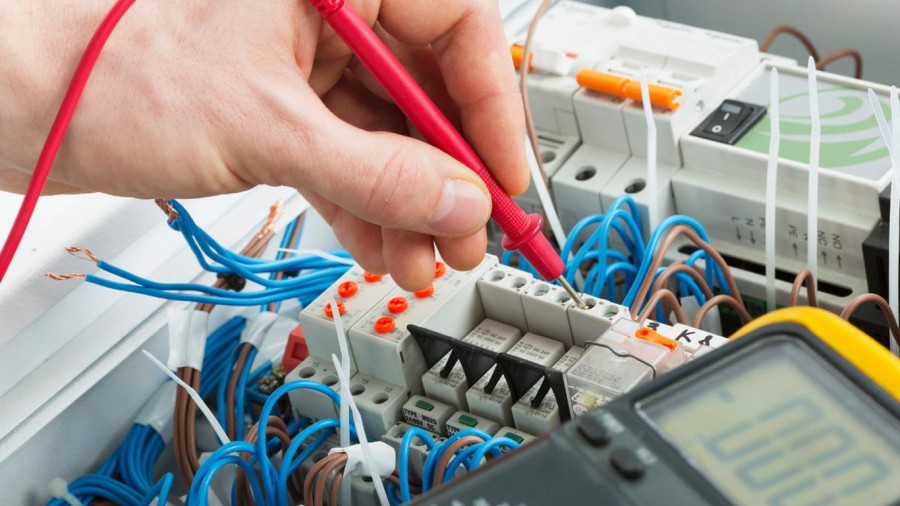

• прозвонка собранной линии с помощью мультиметра.

Подробнее остановимся на составлении схемы. Схема разводки электропроводки в квартире может быть составлена своими руками с учетом некоторых рекомендаций.

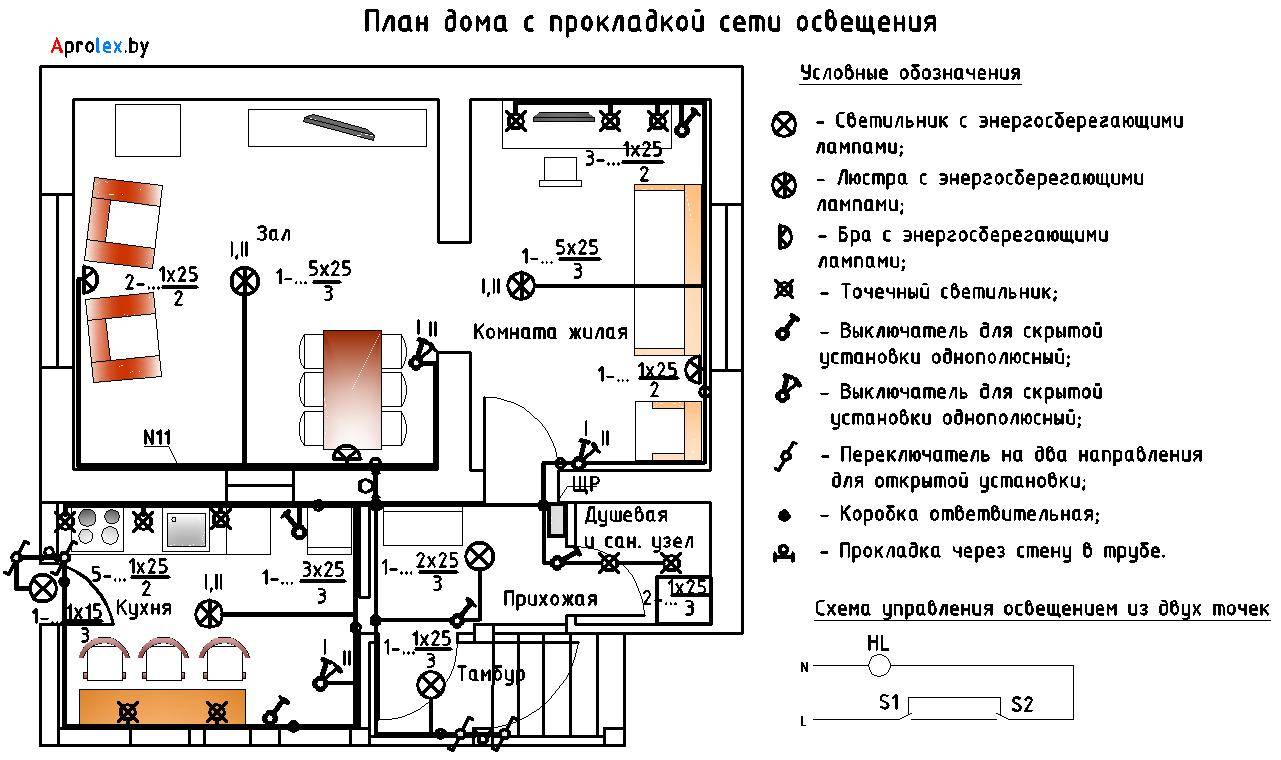

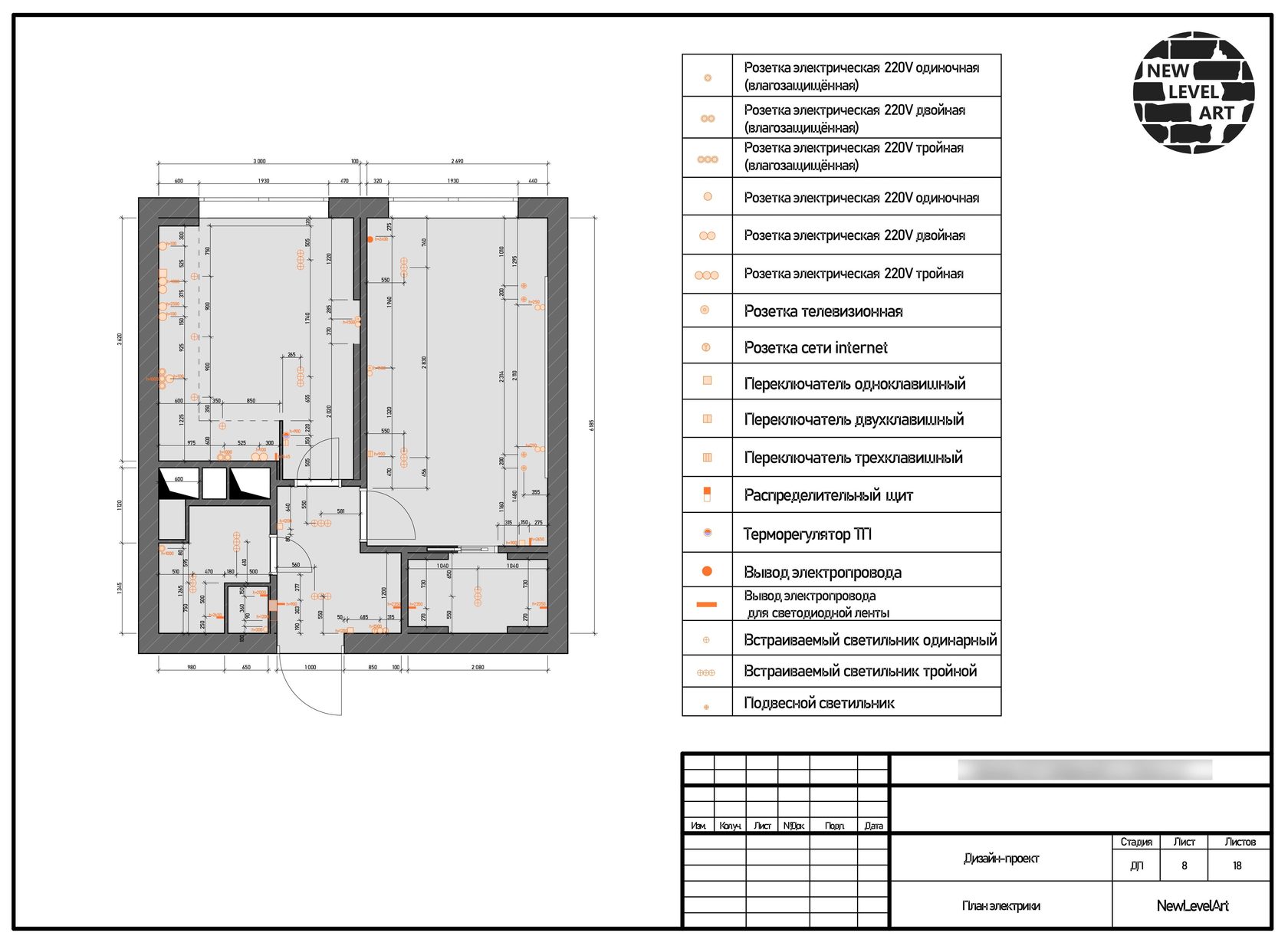

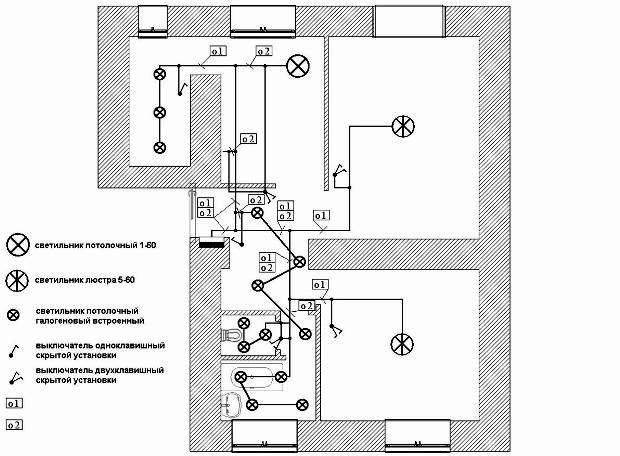

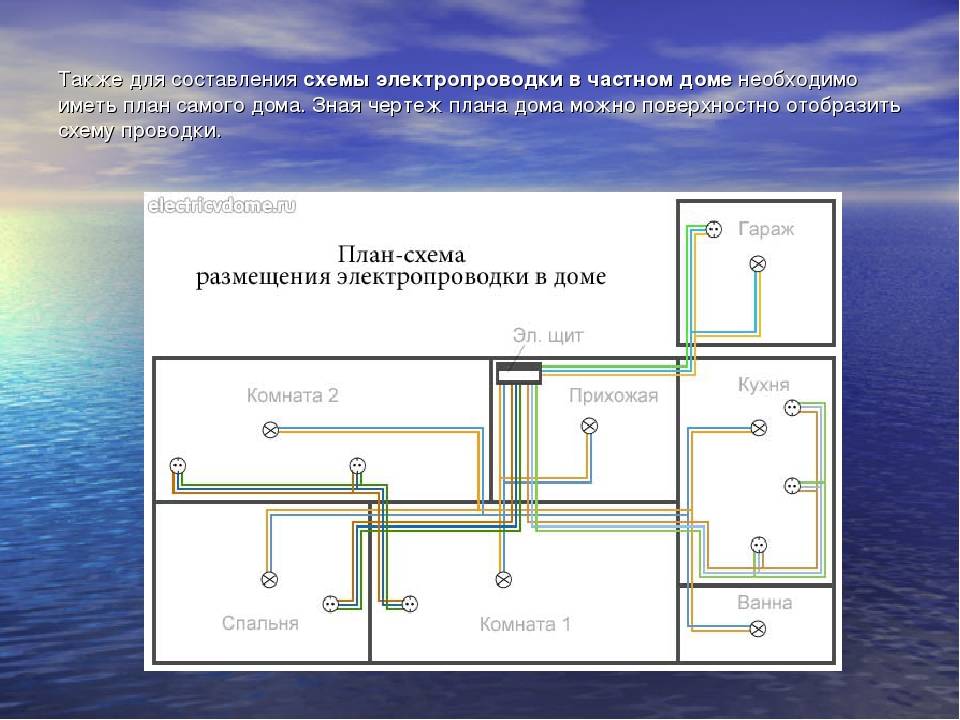

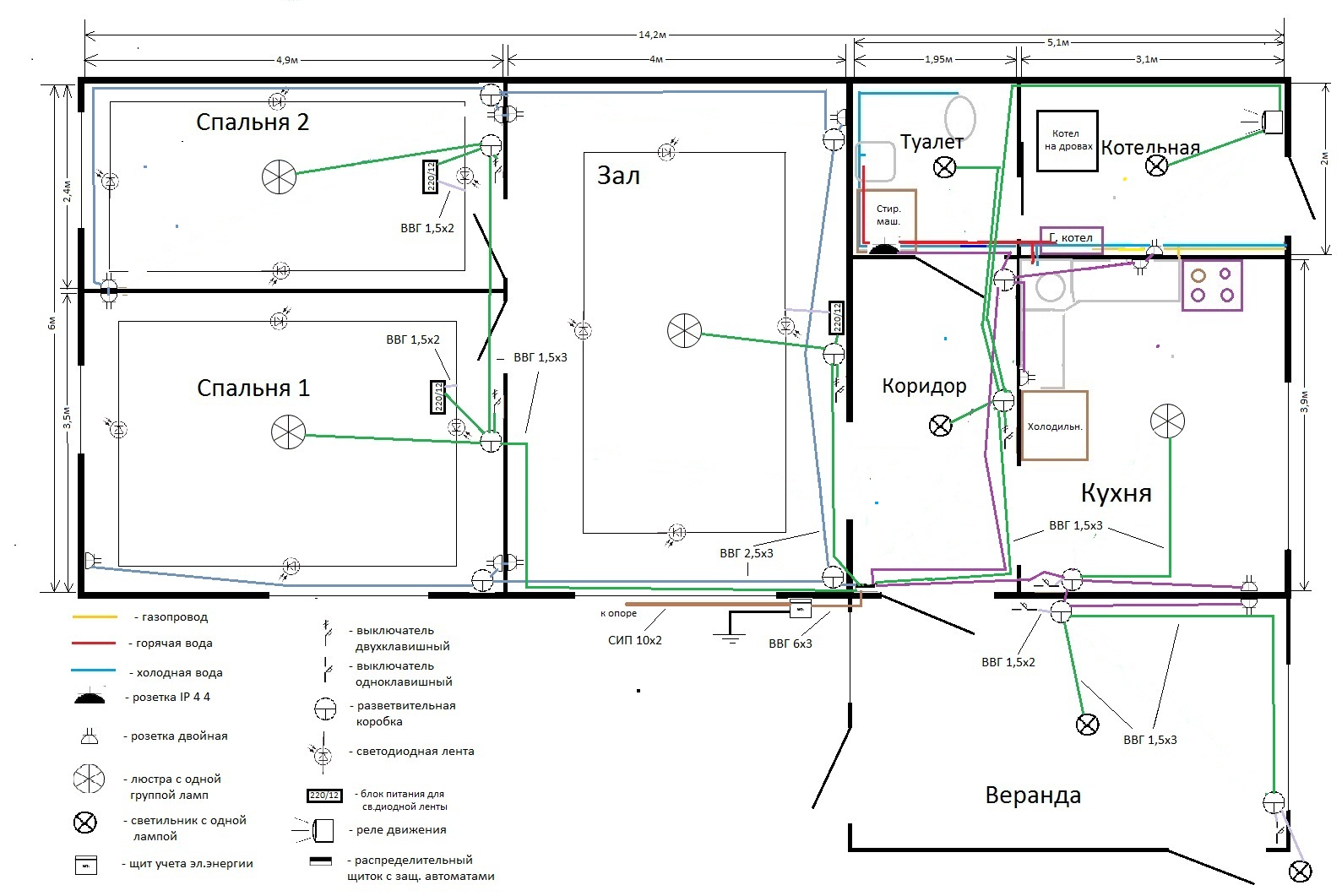

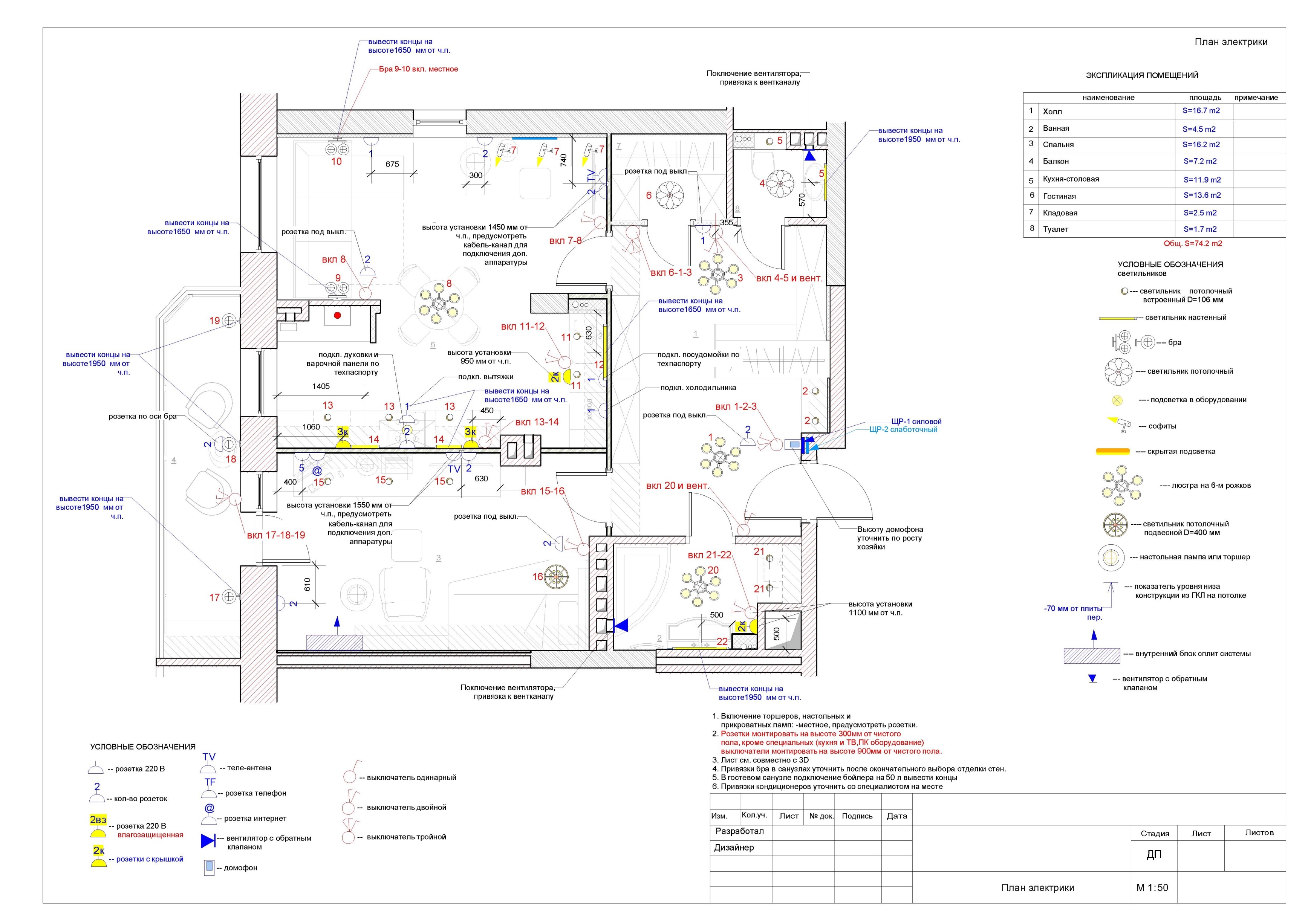

Пример расплонировки проводки в двухкомнатной квартире

Советы по составлению схемы

Для составления схемы разводки своими руками можно использовать копию плана квартиры, где очень удобно отмечать места подключения светильников, выключателей и розеток.

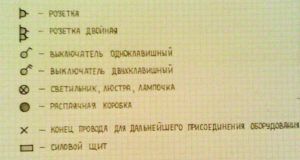

различные элементы обозначения на схеме

За начальную точку схемы обычно принимают место расположения распределительного щитка, который зачастую находится в коридоре недалеко от входной двери. При составлении схемы своими руками рекомендуем воспользоваться следующими советами:

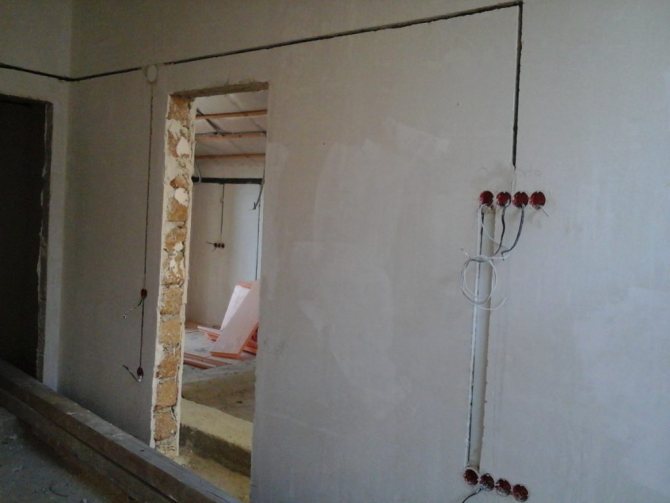

1. Линии электропроводки в квартире принято проводить строго по вертикали или по горизонтали, что способствует снижению рисков их повреждения при сверлении стен с различной целью.

делаем проводку горизонтально или вертикально

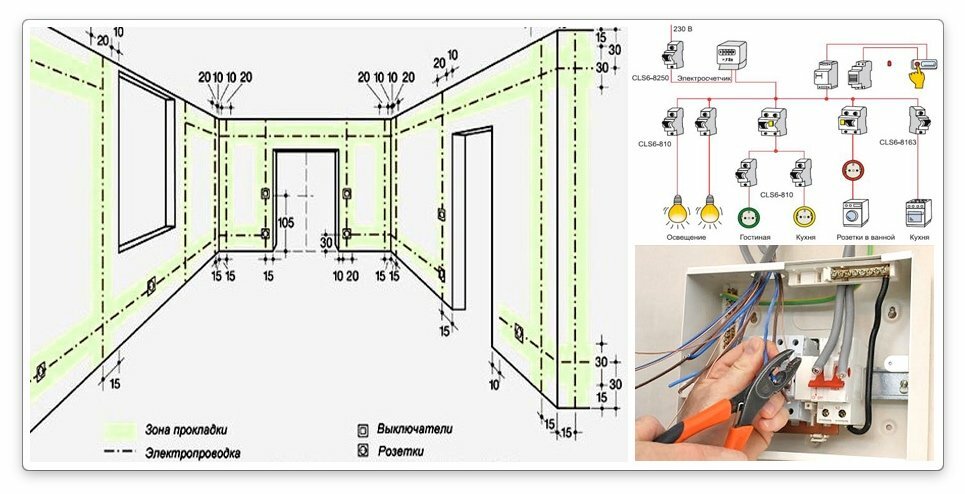

Прокладывать линию электропроводки лучше в 20 см от потолка либо по полу при помощи специального электротехнического плинтуса.
Линию освещения и силовую линию рекомендуется условно разделить на несколько групп с подключением на каждую группу отдельного автоматического выключателя. К примеру, один автоматический выключатель будет отвечать за освещение ванной и коридора, а другой – за свет в кухне, спальне и гостиной. Схема линии розеток в двухкомнатной квартире также должна быть разбита на группы.

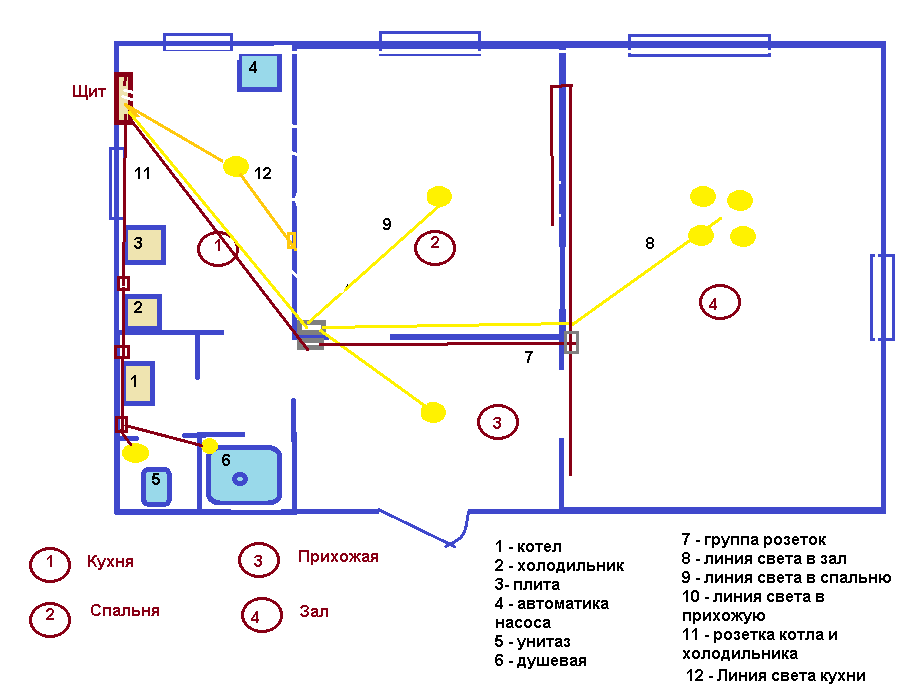

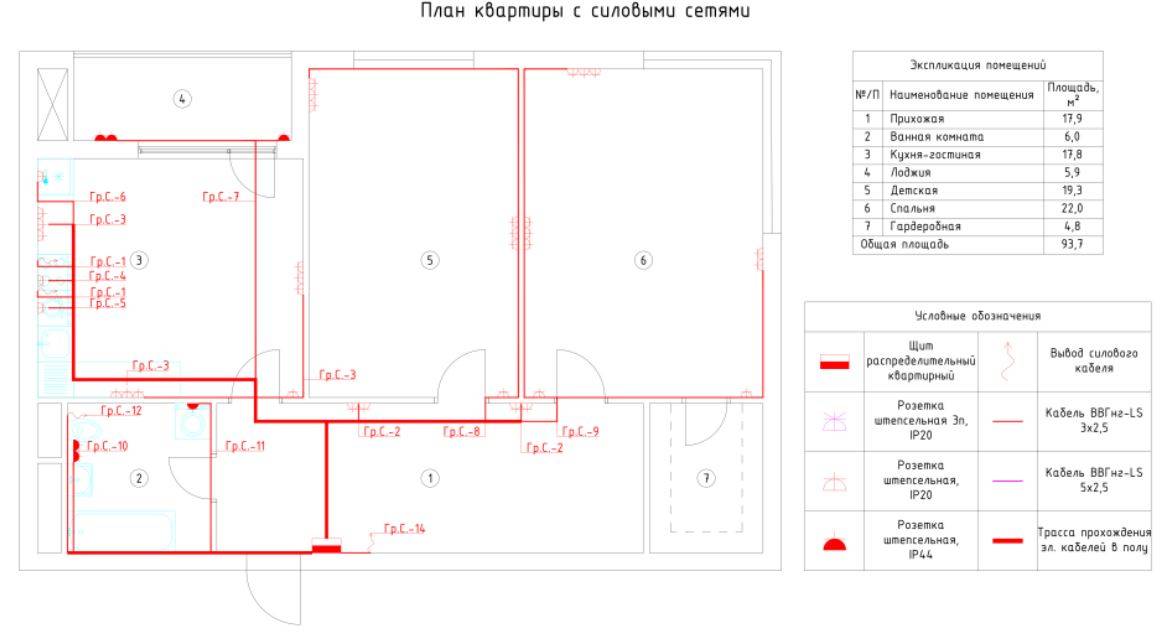

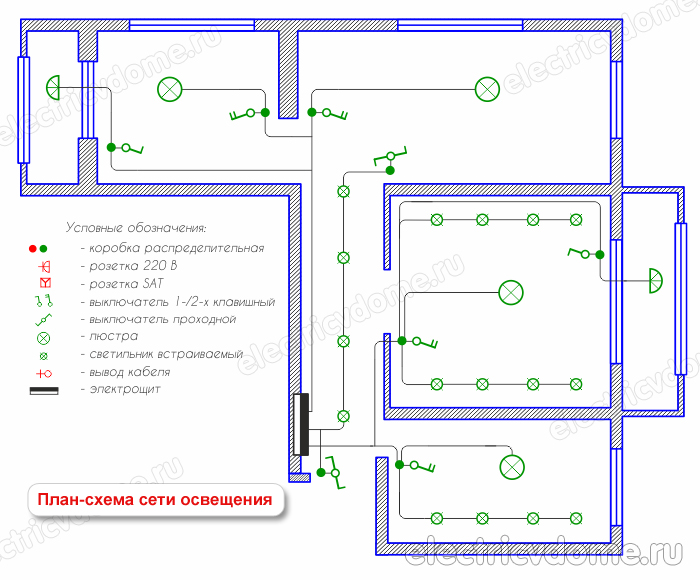

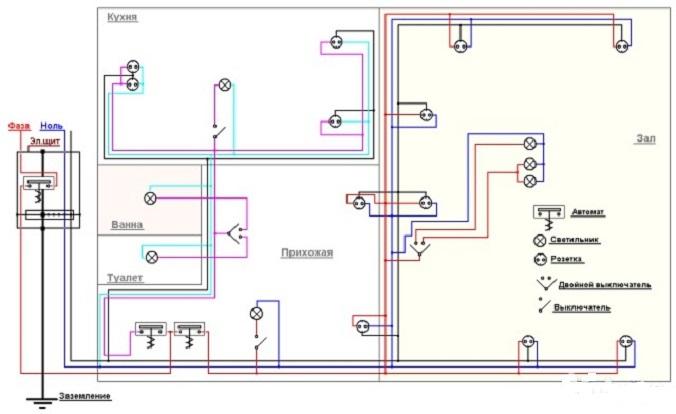

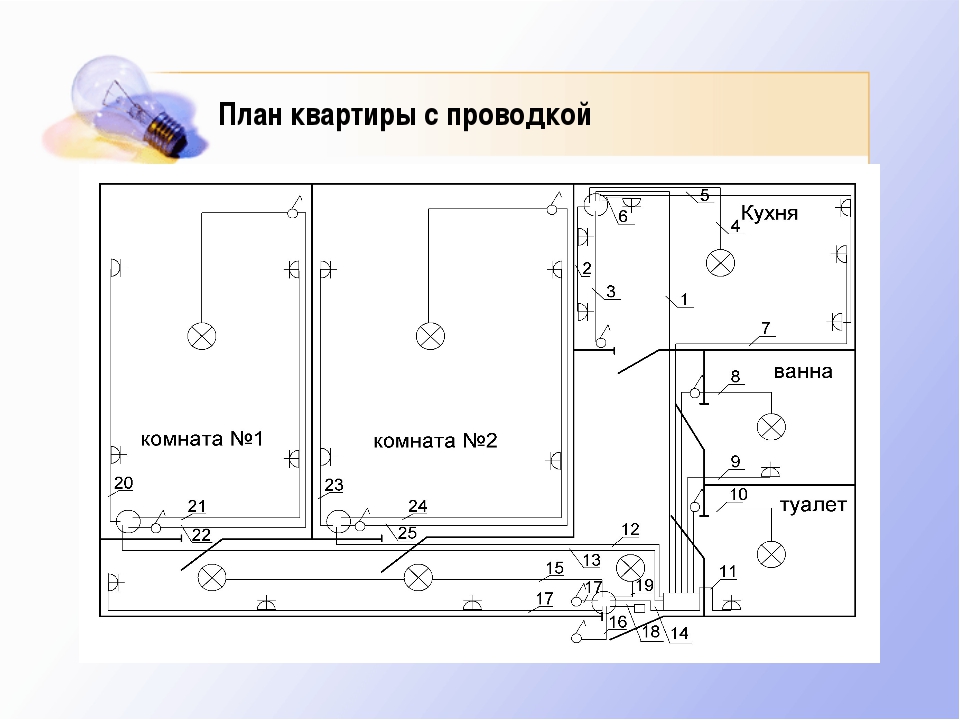

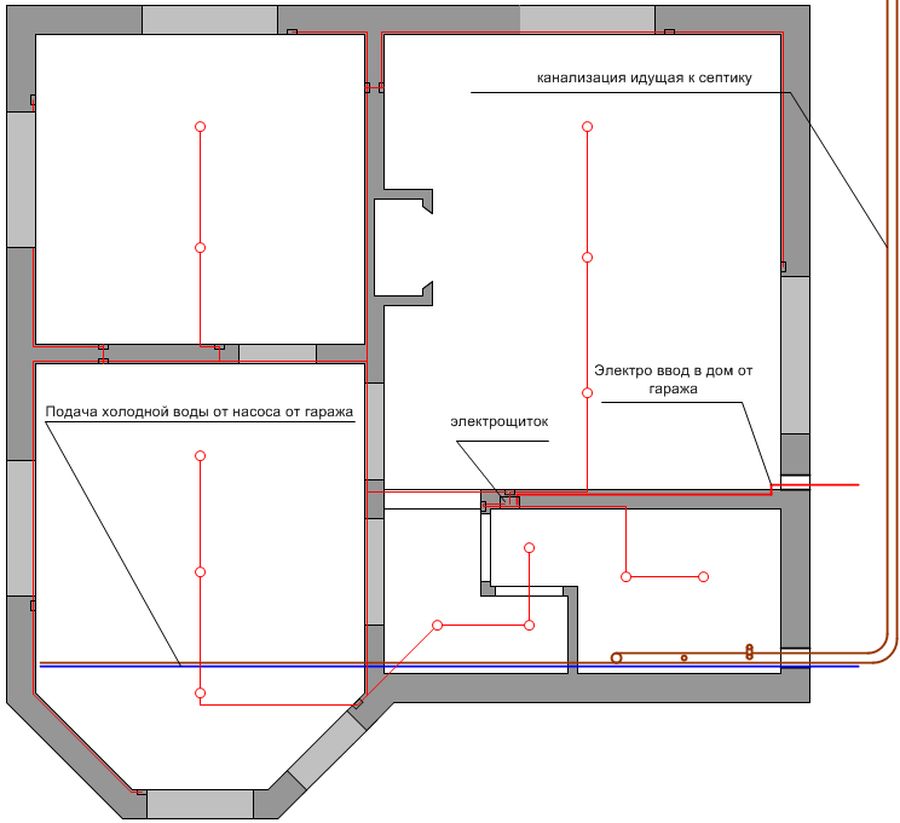

пример схемы проводки и однолинейной схемы с различными группами подключения
Каждая комната (кроме ванной) должна быть оснащена собственной распределительной коробкой. В ванную комнату разводку электрической проводки рекомендуется сделать из распределительной коробки, расположенной в коридоре.

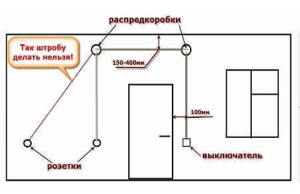

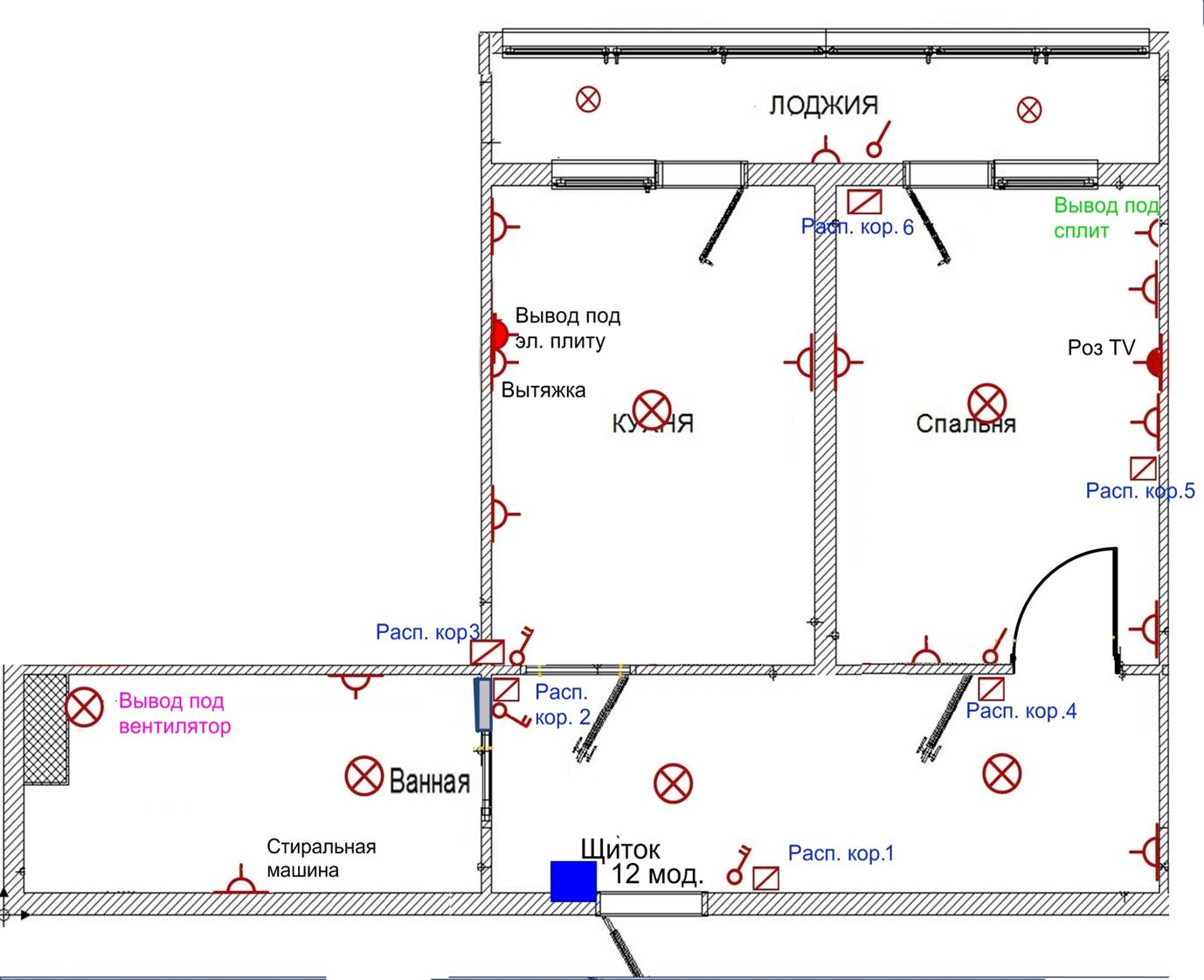

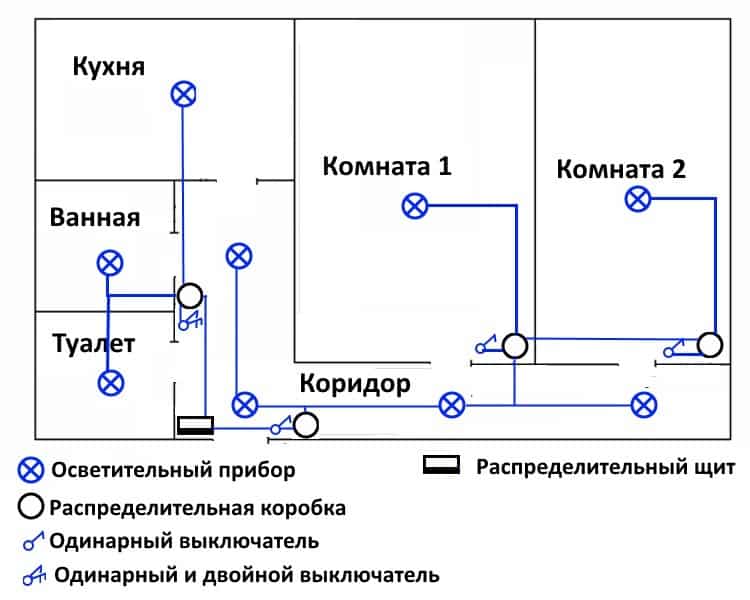

на схеме видно синими кружечками отмечены распредкоробки на каждую комнату
Если хозяин квартиры хочет сделать освещение балкона своими руками (так как застройщиком это не предполагается), можно вывести отдельный кабель из распределительной коробки, находящейся в соседней комнате.

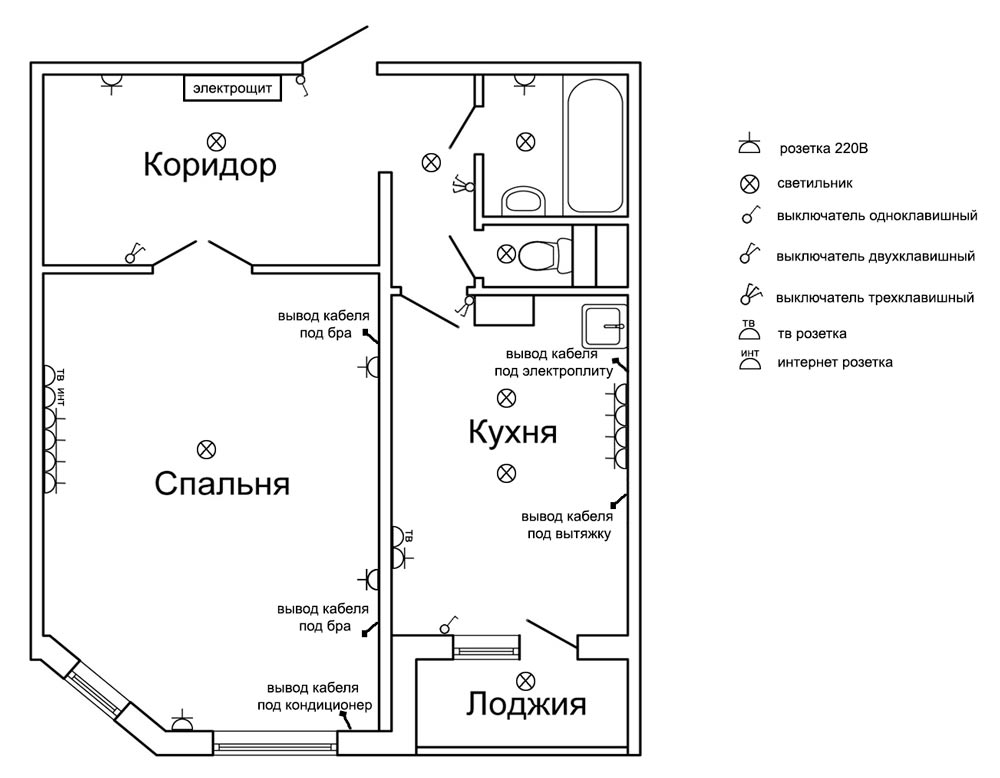

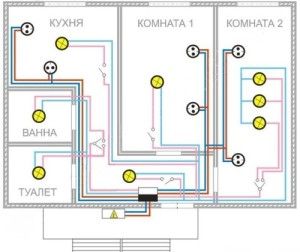

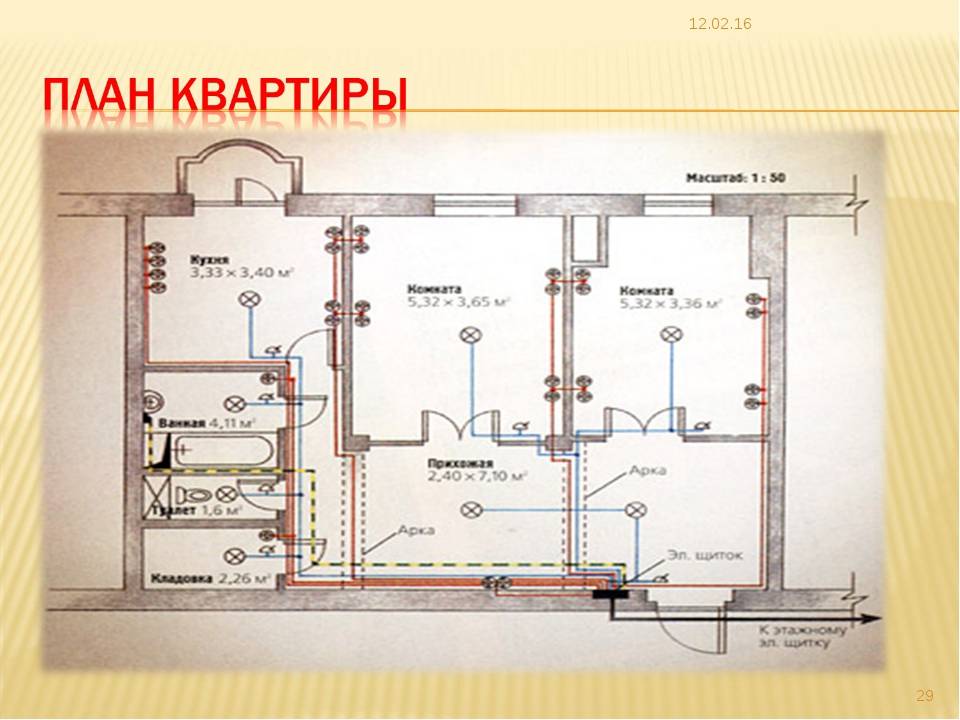

пример расположения проводки в двухкомнатной квартире и питание балкона

В случае большой извилистой комнаты освещение лучше делать с помощью нескольких светильников, которые будут управляться от двухклавишного выключателя. Если это условие не выполнить, то освещение в квартире может быть недостаточным.

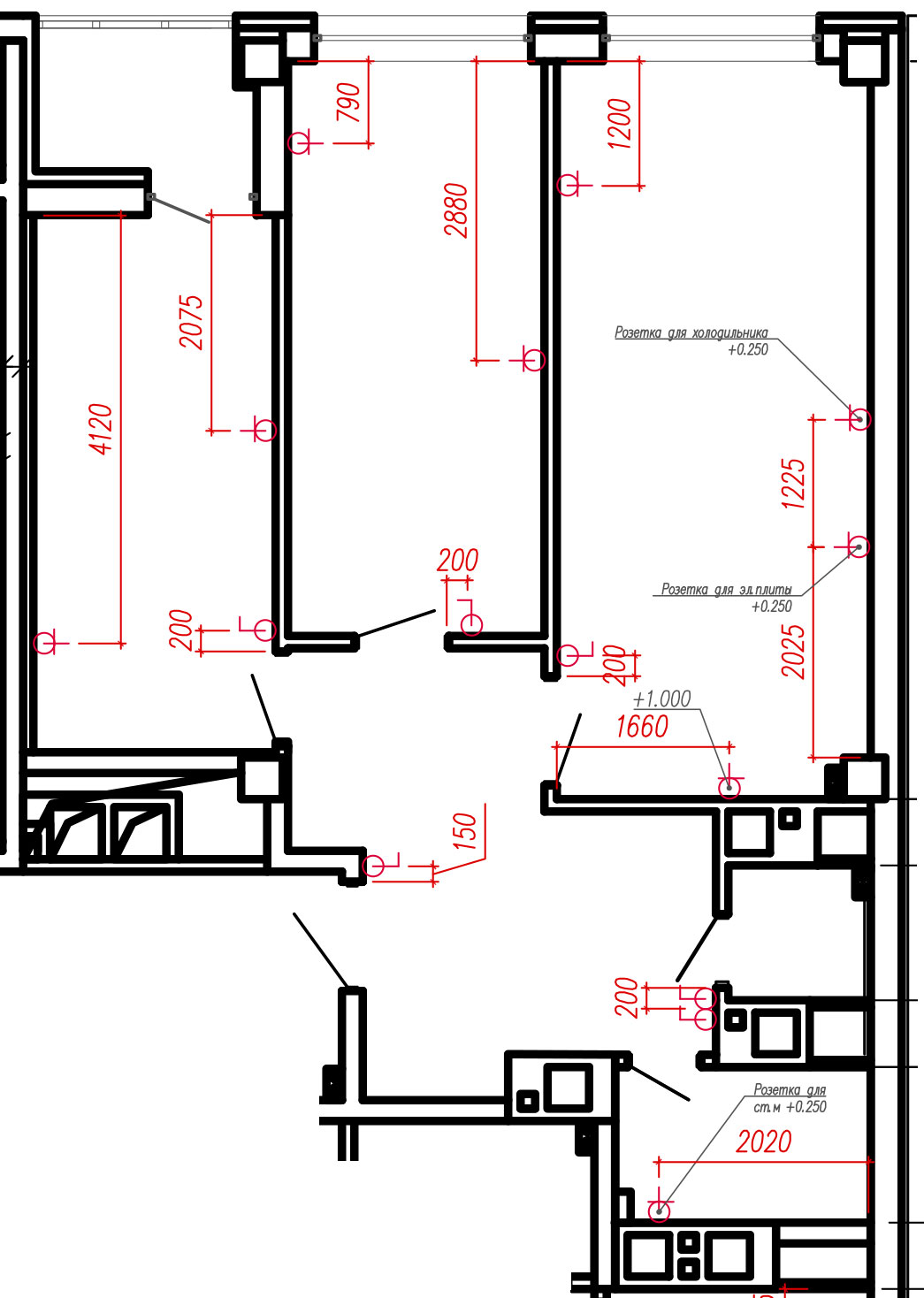

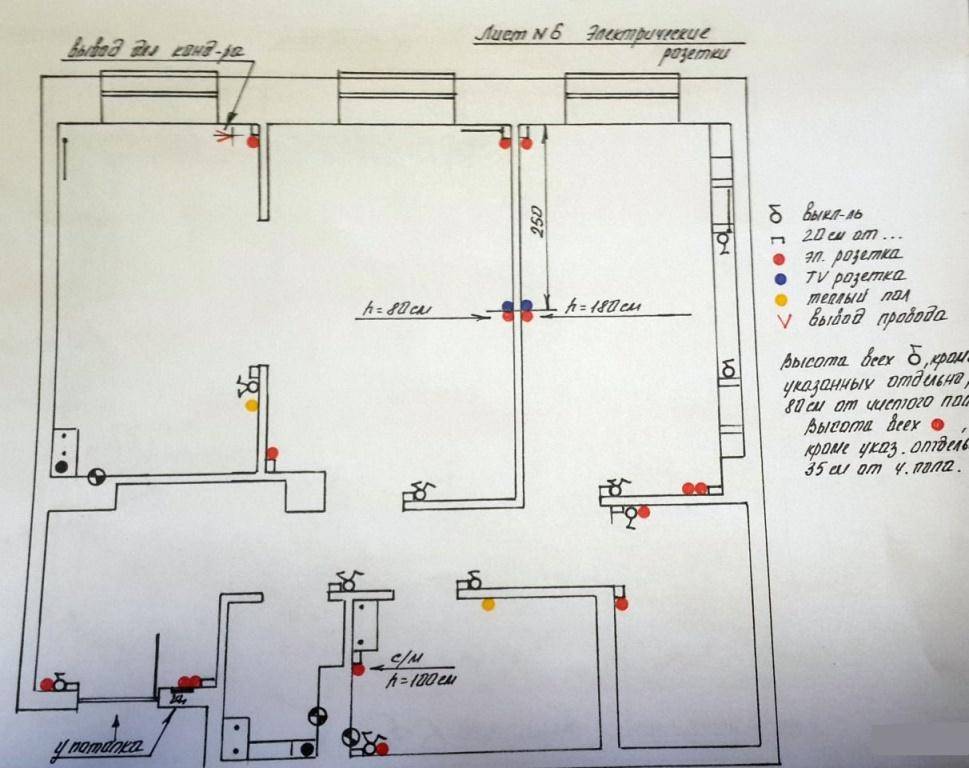

В процессе монтажа розетки обычно рекомендуется располагать в 30 см от уровня пола, но они также могут располагаться и на большей высоте (к примеру, над рабочей поверхностью стола). На каждые 6 м2 комнаты рекомендуется устанавливать не менее одной розетки. А в кухне лучше сделать столько розеток, сколько там имеется бытовой техники (обычно 5-6 штук).

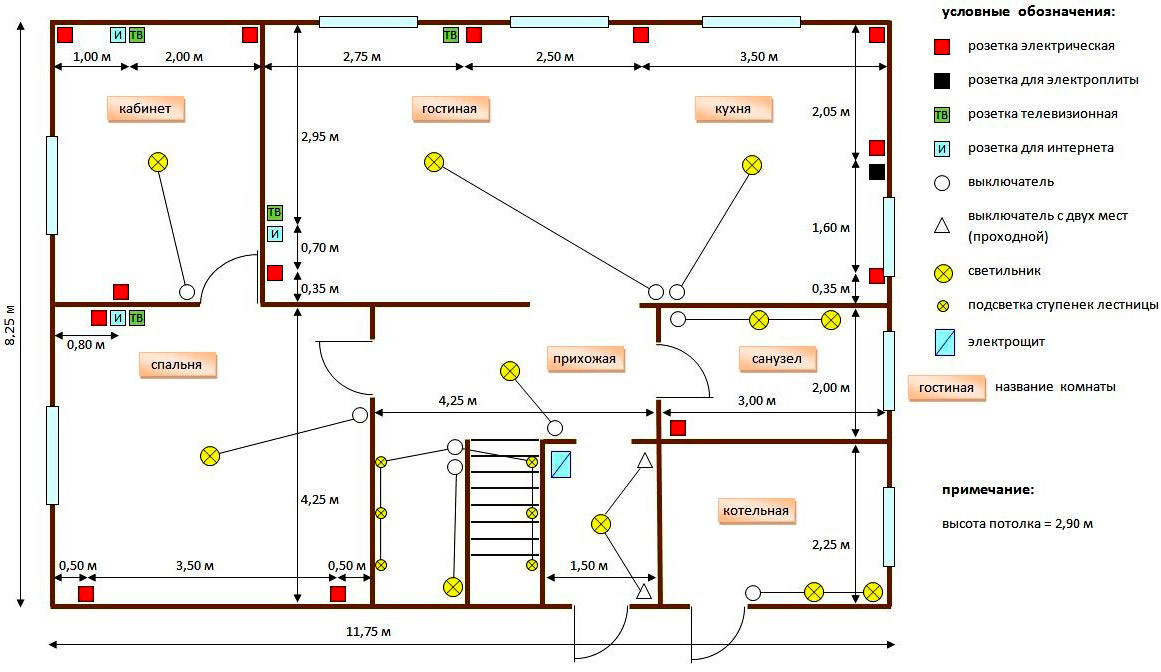

расположение розеток в комнате

Перед составлением схемы разводки своими руками тщательно спланируйте будущее расположение мебели и техники по комнатам, чтобы в дальнейшем избежать перекрытия мебелью розеток или не доставание шнуров от бытовой техники к источникам питания.

Прокладка проводов и фурнитуры

В первую очередь монтируют щиток и УЗО, количество которых соответствует количеству групп подключения. Внутрь щитка заводится отрезок провода сечением 5 мм². Синий — крепят к нулю, белый – к верхнему контакту автомата, заземляющий (желтый с зеленой полосой) – заземлению. УЗО соединяются последовательно отрезком белого провода.

Монтаж новой проводки в квартире своими руками рекомендуется начинать от самой дальней точки подключения.

Провод режут на отрезки необходимой длины с припуском на соединения, на полу протягивают в гофры и после этого укладывают в штробы.

Для подключения розеток используется провод сечением 2,5 мм², от осветительных приборов и выключателей – провод 1,5 мм². К концу каждого провода желательно прикреплять бирку с указанием назначения и расположения группы (точки) подключения.

Провода в распределительных коробках соединяют с помощью СИЗ или просто хорошо изолируют. Основной провод внутри щитка подключают так: синий проводник – к нулевой шине, фазный, в красной или коричневой изоляции – к УЗО снизу, заземляющий – к заземлению внизу.

После этого проводку прозванивают и, если монтаж выполнен правильно, остается вызвать электрика для подключения к распределительному щиту. Как правильно осуществить монтаж и прокладку электропроводки в квартире своими руками, вы сможете посмотреть далее в видео:

https://www.youtube.com/watch?v=srxk7BEr0KM

Все работы выполняются только исправным инструментом, рукоятки ручного инструмента должны быть изолированы. Для дополнительной защиты необходимы прорезиненные перчатки, работы по штроблению стен выполняют в защитных очках и респираторе. Штробление на высоте производится с козел либо со стремянки с боковым упором.

В данном видео опытный специалист расскажет и покажет, как поменять электропроводку в квартире своими руками:

Инструкция: как сделать проводку своими руками

Итак, до того, как правильно провести проводку, необходимо проведение разметки. Прорисовывают с помощью маркера яркого оттенка линию, где будет проложен электрический кабель. Далее помечают, где будут находиться розетки, выключатели, приборы освещения и бытовые, щит, на котором будет располагаться выключатель.

Далее штрофбируют стены на 20-миллиметровую глубину, если собираются установить скрытую электропроводку. Перфоратор просверливает отверстия сквозного вида, помогающие переходу кабеля.

Если необходимо, то проводят крепление кабеля на потолочном покрытии или внутри пустот с последующим закрытием декоративным потолочным покрытием.

Инструкция установки нового кабеля и по замене старой проводки проходит однотипно. Только для последнего варианта необходимо демонтировать старую электропроводку, а последующие этапы монтажных работ одинаковы.

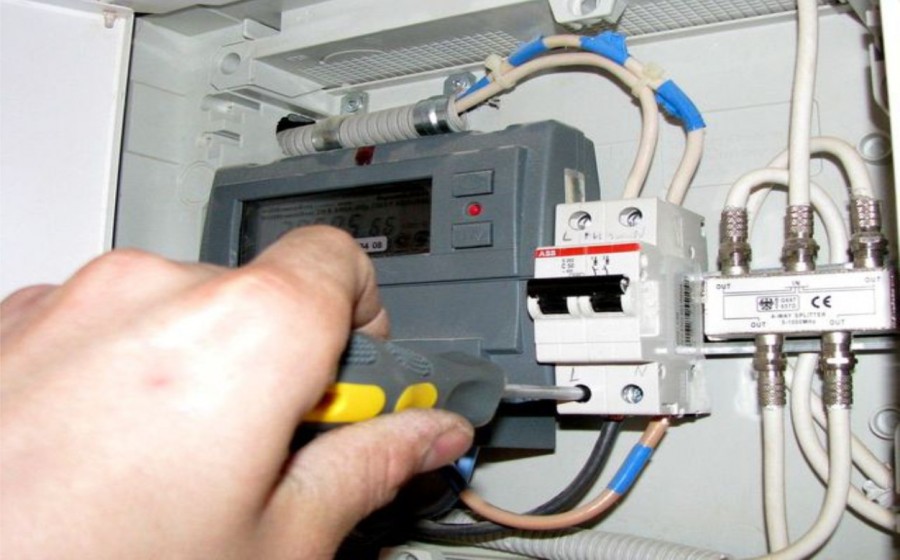

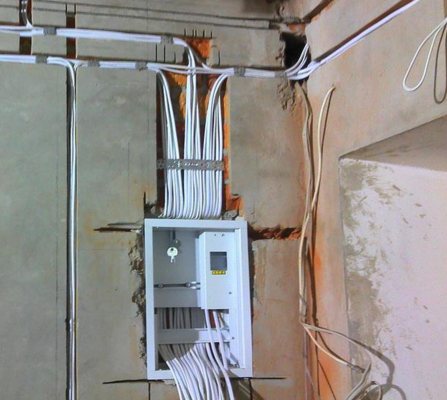

Проведение установки распределительного щитка, на котором будет находиться выключатель.

Внутрь конструкции проводят заведение электрокабеля, пока не подключая его. Подключается провод только мастером-электриком, который имеет соответствующую профессиональную квалификацию, что подтверждается удостоверяющим документом.

Подведение вводного кабеля к электрораспределительному щитку проводят следующим образом:

• к нулевой отметке прикрепляется электропровод синего оттенка;
• к фазе проводят крепление провода беловатого оттенка;
• заземлить возможно с помощью провода жёлто-зелёного оттенка.

Следует при установке провода внимательно соблюдать все правила безопасности.

Если человек обладает определёнными знаниями в области электричества, можно установить электрическую проводку самостоятельно, достаточно для этого просмотреть поэтапную инструкцию с фото, которых немало на просторах Интернета.

Но если человек очень смутно представляет процесс монтажа и не знает почти ничего в электричестве, необходимо обратиться к услугам профессионального мастера-электрика. Он быстро и эффективно установит новую или заменит при необходимости старую проводку в Вашем доме, обеспечив при этом максимальную степень безопасности для проживающих людей.

Нормативные документы

Создание проекта и монтаж электропроводки в новостройке осуществляется в строгом соответствии с требованиями норм, отмеченных в документации. Основными документами являются:

1. Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий
2. Правила устройства электроустановок (ПУЭ).

Последние редакции ПУЭ требуют, чтобы проводка, выполняемая скрытым способом в строящихся зданиях, обязательно была заменяемой, поэтому ее прокладка проводится в специальных электротехнических трубах из поливинилхлорида (ПВХ), которые заделываются в строительные конструкции.
В новостройках работы эти производятся сразу после возведения конструкции зданий и закрытия проемов. Очень часто они проходят параллельно с работами по устройству отопления.

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

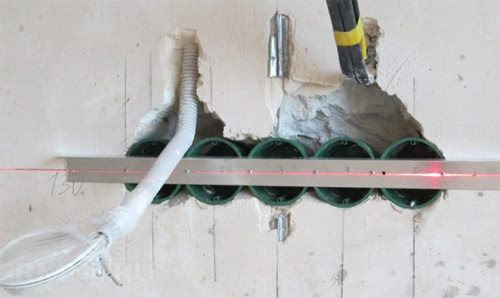

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Закрепление проводов и коробок

Если поверхность стен не облицована, разводку проводов своими руками можно выполнить, используя алебастр. С помощью шпателя на небольшой участок стены наносится материал и вдавливается провод. Алебастр твердеет быстро, придется придерживать проводку в течение 30-40 секунд до полного засыхания. Расстояние между местами крепления не должно превышать 50 см и кабель должен плотно прилегать к поверхности.

Можно использовать специальные скобы, которые вбиваются в швы между строительным материалом.

Монтажные скобы можно сделать из гвоздей. Вбив в стену наполовину, они загибаются при помощи молотка, образуя требуемое крепление.

Правила предоставления электроснабжения

Общие правила электроснабжения жилого дома регулируются Постановлением РФ № 354.Управляющая организация обеспечивает предоставление электроэнергии потребителю. Потребители должны её своевременно оплачивать.

Для предоставления электроснабжения осуществляются действия:

1. Заключение договора с местной организации энергоснабжения.
2. Разработка технических условий.
3. Составление схемы электрификации дома с расчётом мощности предполагаемых для использования приборов. Это необходимого для определения кабельного сечения и расчёта оптимального запаса мощности.
4. Установка и опломбирование прибора учёта, ВРУ.
5. Установка кабеля.
6. Подбор оборудования.
7. Проверка соответствия и оформление акта ввода в РЭС.
8. Получение документа: «Акт выполнения ТУ» и договора на обеспечение электричеством.

Внимание Самостоятельное подключение запрещено. Поставляющая компания предоставляет своих сотрудников

Варианты схем для квартиры

Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

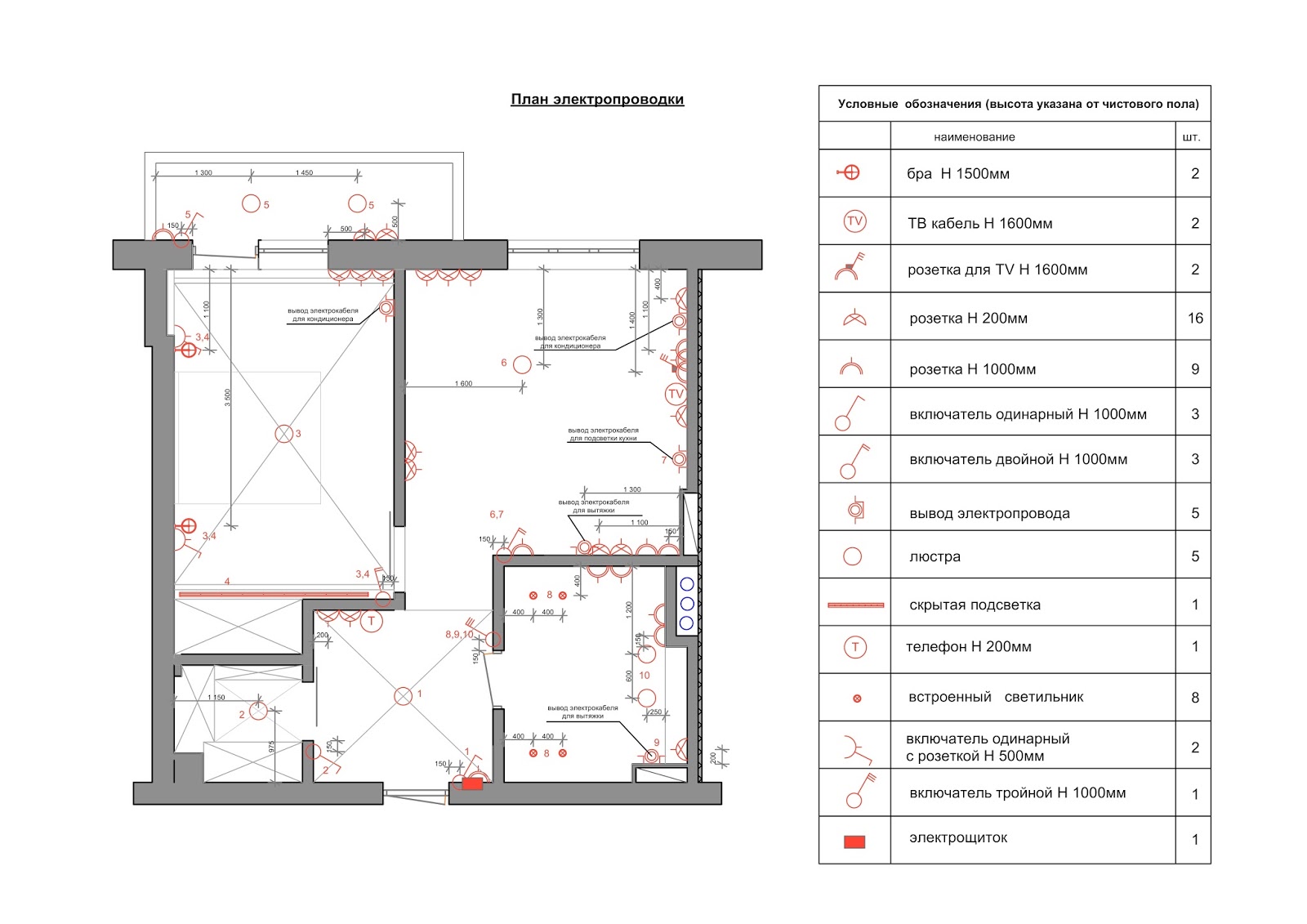

Примерная схема электропроводки для однокомнатной квартиры

В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

Штробление

Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощнее (не забываем про соседей и полицию).

Способы соединения

Способы соединения электроцепи:

• Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
• Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение. Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
• Смешанно – применяются оба способа соединения на одном участке цепи

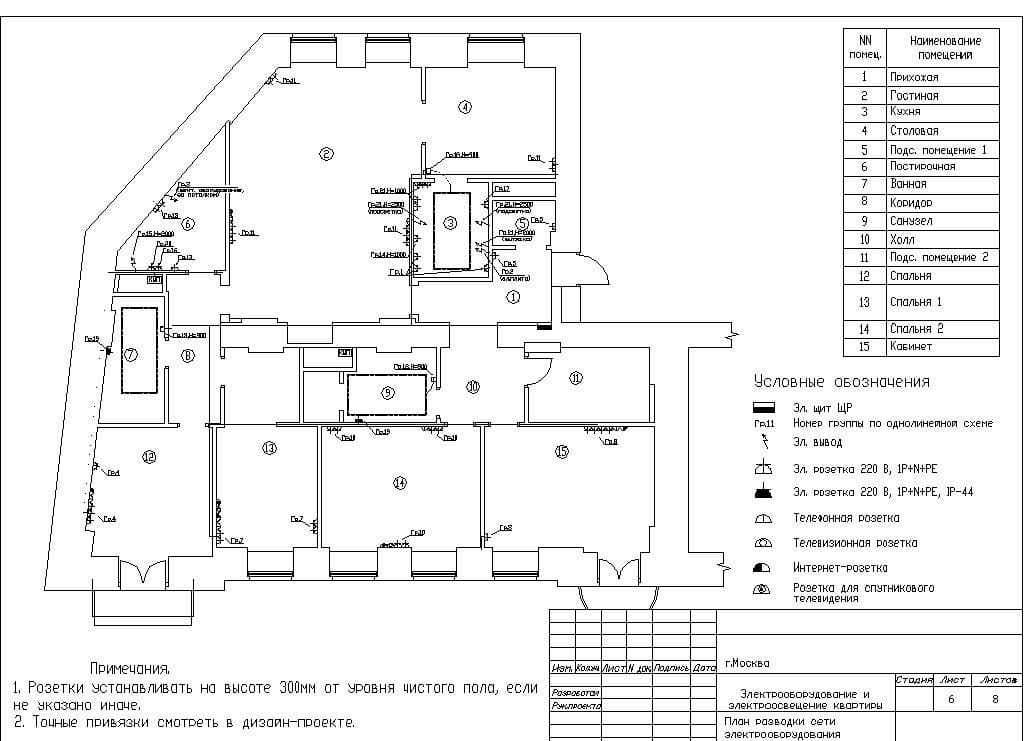

Схема электропроводки

При составлении схемы электропроводки лучше сделать два варианта плана: один – для размещения светильников, второй – для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения связана с уменьшением нагрузки на кабель. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки.

Можно сделать отдельные группы для:

• Розеток – автомат на 25А и для комнат, и для кухни с санузлом
• Освещения – использовать автомат на 10А
• Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т.д.) отдельные автоматы на 25А или 32А

Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого:

• Их следует располагать слева от входа
• Розетки устанавливают в 40 см от пола. На кухне может быть иная высота расположения
• Выключатели – на высоте 90 см от пола

При проектировании типовой разводки электросети нужно учитывать общие требования безопасности:

• В ванной можно устанавливать розетку только при наличии трансформатора
• Заземление розеток нельзя подключать к нулевому проводу
• Для электрической плиты на кухне необходим автомат на 63 А
• Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом
• Расстояние между проводами в идеале не должно быть меньше 0,3 см, до пола или потолка – не меньше 1,5 см, до окон, дверных косяков – не меньше 1 см
• Выключатели и розетки по всей квартире лучше устанавливать на одной высоте
• К розеткам провод подводят снизу, а к выключателям – сверху
• Если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте

Схема электропроводки в двухкомнатной квартире

Для того чтобы грамотно распределить розетки, выключатели и коробки, нужно учесть некоторые моменты:

• для рационального использования электропроводки нужно разделить потребителей на несколько групп: освещение в коридоре и ванной, следующая группа – в зале, кухне и спальне;
• высота расположения розеток и выключателей в хрущевках не нормируется, поэтому вы можете расположить их как вам удобно;
• в каждой комнате обязательно должна располагаться распределительная коробка, кроме ванной комнаты, так как там обычно влажность несколько больше, чем в жилых помещениях;
• в случае необходимости электричества на балконе отметьте на схеме точки расположения распредкоробки в соседней с балконом комнате для удобства вывода проводов на балкон;
• в распределительном щите размещают УЗО, автомат-выключатель.

Выбор инструментов

Перед началом монтажа необходимо приобрести самые главные инструменты. В первую очередь нужно приобрести перфоратор. При помощи него выполняется штробление стен. А также необходимо приобрести такие насадки для перфоратора:

• бур для бетонных поверхностей (17–20 мм);
• сверло корончатого вида (100 мм);
• зубило для бетонных поверхностей (25–30 мм);
• комплект сверл.

Вам это будет интересно Электросчетчик Cо 505

Также желательно, чтобы в наличии была болгарка, оборудованная кругом, позволяющим сделать монтаж по камню. Также нужно купить паяльник и универсальный мультиметр.

Штробление стен под проводку

Основные правила монтажа бытовых электрических сетей

Основной нормативный документ, регламентирующий деятельность по обустройству электрических сетей – Правила устройства электроустановок (ПУЭ). Прежде чем приступать к самостоятельному монтажу электропроводки, следует ознакомиться с ПУЭ и особенно тщательно изучить разделы, относящиеся к выбору оборудования, правилам монтажа и техники безопасности.

Основные правила, которых следует придерживаться при обустройстве электропроводки:

• • Распределительные коробки, счетчик, вводной щиток, выключатели, розетки и прочие ключевые элементы сети монтируют в легкодоступных местах.
  • Выключатели располагают со стороны притвора, внутри комнаты. Высота установки – 60-150 см от пола. Провода к выключателям подводятся сверху.
  • Розетки располагают на высоте не менее 50 см от пола, максимальное допустимое расстояние – 80 см. Провода к розеткам подводят снизу. Розетки должны располагаться более, чем в 50 см от мощных потребителей тока, газовой плиты и заземленных элементов, относящихся к другим коммуникациям.
  • Розетки устанавливают из расчета 1 шт. на 6 м² помещения, за исключением кухни. На кухне количество розеток соответствует количеству электроприборов. В туалете розетки устанавливать нельзя, розеточную группу в ванной подключают через отдельный трансформатор, либо прокладывают стационарный удлинитель с вилкой, который по мере надобности включается в одну из розеток на кухне. В таком случае ее желательно выделить в отдельную группу подключения.

• Маршруты прокладки провода должны быть строго вертикальными или горизонтальными. Повороты выполняются только под прямым углом. Расположение всех кабелей обязательно отмечается на плане.
• Маршруты прокладки кабеля располагают на строго определенном расстоянии от несущих элементов перекрытия, труб, краев проемов.
• Провода прокладывают так, чтобы они не соприкасались с металлическими элементами строительных конструкций.
• Расстояние между проводами, заложенными в один канал, — не менее 3 мм, либо каждый из них должен иметь индивидуальную защиту (канал или гофру).
• Разводка и соединения проводов выполняется в распределительных коробках. Все соединения обязательно изолируются, соединения медного и алюминиевого провода не допускается.
• Для крепления защитных и нулевых проводников к приборам применяют болтовые соединения.

Шаг №4 — Монтаж

Когда всё готово, можно приступить к прокладке проводки в квартире.

Что лучше сделать сначала — ставить щит или разводить кабели

В первую очередь вводят кабель. Он идет со щита лестничной площадки от счётчика в квартирный распределительный щит. Который, естественно, нужно предварительно установить, как и основное УЗО. Придётся установить и розетку, хотя бы временную, для питания удлинителя. К нему будут подключены электроинструменты для проведения монтажных работ.

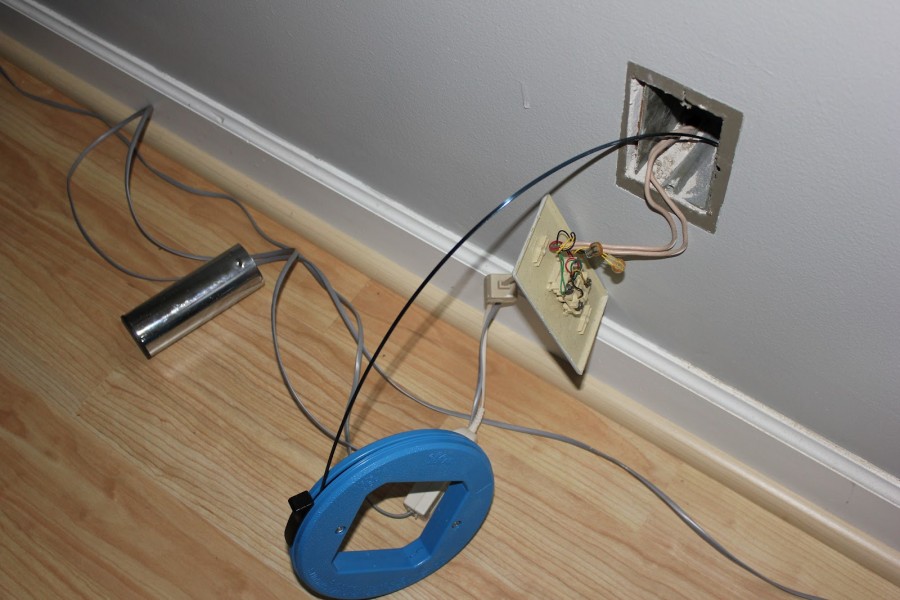

Прокладка кабеля

Делать разводку проводки совместно с её подключением в распределительных коробках неправильно. Жилы соединяют только тогда, когда в коробку выведены все концы кабелей. Поэтому необходимо делать метки, например, изолентой. Для этого лучше использовать цвета, соответствующие принятым обозначениям линий на схеме. Такой вариант исключит путаницу при последующих соединениях в цепи.

Установка коробок

Коробки, как распределительные, так и установочные, монтируются после штробления. Это защитит их от повреждений. После монтажа коробок осуществляется разводка электропроводки.

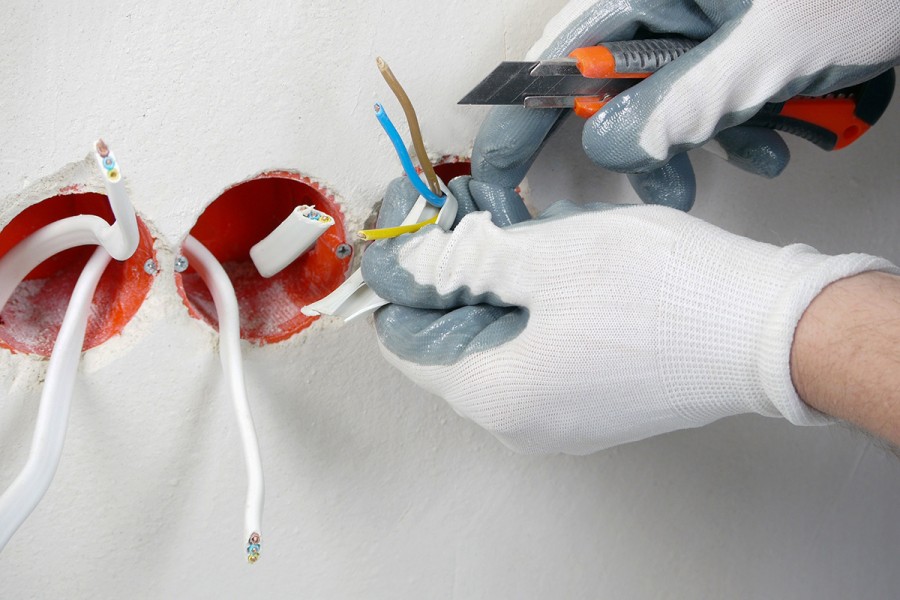

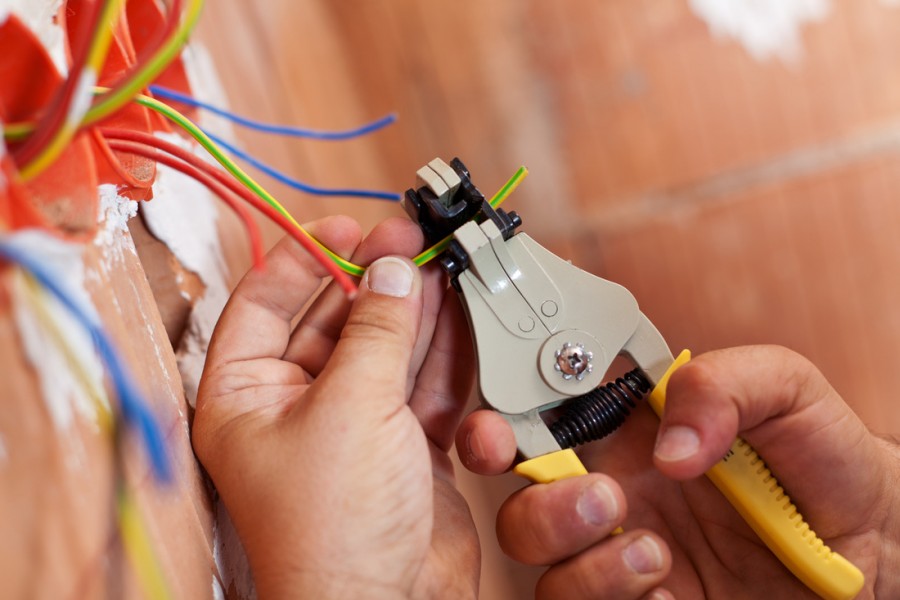

Расключение и соединение жил в коробках

Если метки делались на жилах концов кабелей изолентой, процесс расключения упростится. В любом случае это делают согласно схеме, несколько раз проверяя правильность монтажа. О том, чем и как делать соединение, вы узнаете из следующего видео:

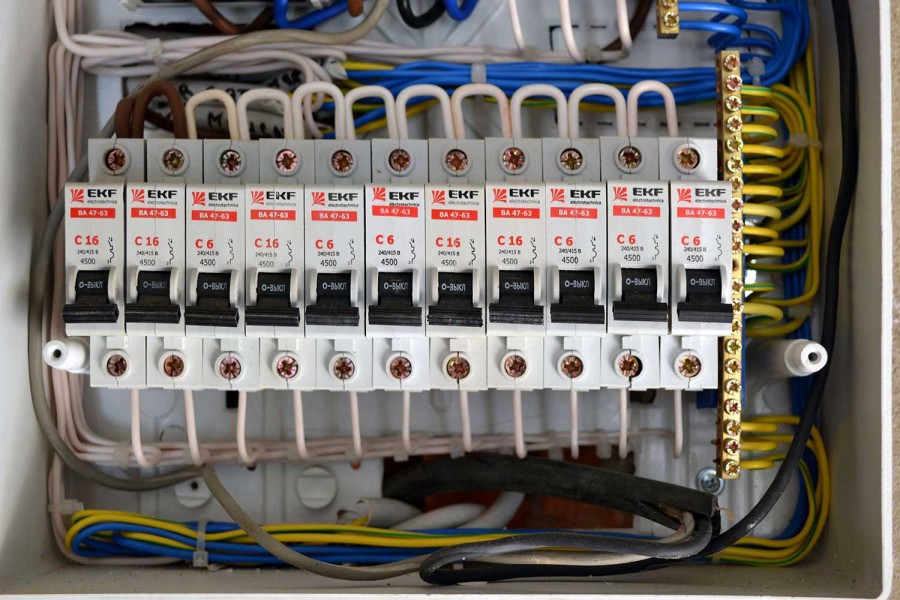

Собираем электрощит

Для сборки щита необходимы все указанные в его схеме элементы. Также потребуются контактные колодки для подключения проводников нуля и земли (см. Рис. 2). Если разводку в щите делают гибким проводом, то его концы нужно залудить или оконцевать наконечниками типа НШВИ.

Устанавливаем щит и подключаем провода от проводки

Если щит не был установлен, а инструментами пользовались, подключая с лестничного щита, то делают его монтаж и подключают к нему ввод. При этом напряжение на вводной кабель подают, только когда он уже подключен к УЗО квартирного щита, которое должно находиться в выключенном состоянии. Все работы по воплощению электрической схемы делают с отключенным УЗО.

Составляем схему электропроводки в квартире

Главная ошибка начинающих мастеров – неправильное планирование предстоящей работы. При составлении схемы сети нельзя прикидывать «на глазок» расположение ламп и выключателей, необходимо предусмотреть каждую мелочь, чтобы квартире не пришлось обрастать тройниками и удлинителями. Поэтому без чертежей и расчетов никак не обойтись.

Электропроводка в квартире своими руками: пошаговая инструкция составления схемы:

1. Чертим общий план квартиры, помечаем расположение окон и дверей.

2. Схематически расставляем мебель, сантехнику и бытовую технику. Не забываем и про крупные аксессуары, чтобы зеркало или картина не оказалась на месте запланированной розетки или выключателя. Для большей наглядности, потребители электроэнергии можно выделить красным цветом. Например, так.

3. Упрощаем чертеж: убираем мебель и другие предметы, не нуждающиеся в подключении к сети, а на месте расположения электроприборов помечаем розетки (одинарные, двойные – все зависит от количества потребителей).

4. Для удобства, рекомендуем продумать схематическое обозначение для всех элементов сети или воспользоваться подсказкой.

5. В итоге мы получили силовую часть схемы электрики в квартире.

6. Теперь примемся за расстановку осветительных приборов. Обычно, люстры располагают в центре комнаты. Чтобы определить место вывода проводов для них, необходимо измерить и разделить пополам длину и ширину комнаты и отметить на схеме пересечение линий из этих точек. В помещениях с неправильной геометрией (Г или П-образных), нужно поделить комнату на 2 или 3 части и найти центр на каждом участке. Если предусмотрено дополнительное освещение с подключением к сети без использования розеток, обозначьте на схеме и эти приборы.

7. Осталось продумать расположение выключателей. Понятно, что они будут находиться при входе в комнату или около приборов зонального освещения, здесь главное – учесть, в какую сторону будет открываться дверь, чтобы зажжение света не превратилось в игру на ощупь в полной темноте. Выключатели удобно располагать по внутренней стенке помещения (исключение – ванная и туалет).

Результатом подготовительных работ станет общий рисунок, на котором будет совмещен план силовой линии, схема размещения выключателей и осветительных приборов.

Кстати, если вы не дружны с черчением, зато на «ты» с компьютером – можно все расчеты и планирование произвести в специальных программах, например «Электрик», «DIA», «sPlan», «AutoCAD», «Visio».

Электромонтажные работы

Электромонтажные работы в новостройке вы легко можете выполнить самостоятельно. Если у вас есть лишние деньги, тогда лучше вызвать профессионала. Он точно сможет помочь вам с организацией электропроводки. Если у вас есть желание самостоятельно выполнить монтаж, тогда можете просмотреть наше видео в конце статьи.

Проводка в новостройке должна выполняться с соблюдением техники безопасности. Если техника безопасности не соблюдается, тогда вы можете подвергнуть свою жизнь опасности. На сегодняшний день проводка должна быть скрытой. Конечно, ее монтаж занимает больше времени, но она считается надежной.

Рекомендуем вашему вниманию: прокладка проводки в кабель каналах.

(6 голосов, 1,33 из 5)

Какая должна быть мощность электрического подключения?

Приступая к замене электроустановки, в первую очередь, вместе с проектировщиком или электриком следует внимательно осмотреть существующую установку и узнать о ее основных элементах.

Лучше всего начать с электрического подключения, называемого кабельным разъемом (сокращенно ZK — так маркируются блоки питания), а также измерителем потребления энергии. Это может быть на улице или дома. Электрический шкаф имеет кабель, соединяющий его с электросетью, который может быть проложен в земле, через внешние стены или через воздушную линию.

Заявка на увеличение мощности электрического подключения. Также стоит ознакомиться с договором, заключенным с поставщиком электроэнергии. В нем содержится информация о заказанной мощности нашего соединения

Это очень важно, так как может оказаться, что после ремонта количество электрических устройств увеличится или им потребуется большая мощность (например, индукционная плита, накопительный нагреватель. ). В такой ситуации вам следует обратиться в местную энергокомпанию для получения дополнительной мощности

После получения разрешения может потребоваться реконструкция соединения, например, замена кабеля питания на более крупный

В такой ситуации вам следует обратиться в местную энергокомпанию для получения дополнительной мощности. После получения разрешения может потребоваться реконструкция соединения, например, замена кабеля питания на более крупный.

Если мы не получаем больше мощности (часто максимальное выделение составляет 12-15 кВт), то планы по оснащению дома дополнительными устройствами придется изменить. Мы также должны подать заявку на распределение электроэнергии, когда в старом доме не установлен счетчик, но мы часто можем сделать временное электрическое подключение, чтобы можно было свободно проводить ремонтные работы.

Каждый, кто ремонтирует старый дом, должен заняться электромонтажными работами. Начать стоит с определения мощности подключения, т. е. Максимальной активной мощности, потребляемой от сети. В идеале его стоимость должен оценить электрик.

Разводка кабеля по комнатам

Чтобы выполнить монтаж электропроводки своими руками, понадобится тестер, перфоратор, шуруповерт, шлицевые и крестовые отвертки, пассатижи. Для разметки удобно пользоваться лазерным уровнем.

Перед прокладкой новой сети необходимо найти и удалить старую.

Первый этап электромонтажа – разметка. К нему приступают после оштукатуривания стен, перед началом отделочных работ. Влажность воздуха в помещении не должны превышать 70%, температура – не менее 10 градусов. Маркером или карандашом на стене намечают места, по которым будет проходить сеть. Сразу необходимо указать расположение выключателей, соединительных коробок. Закончив разметку, приступают к монтажу. Его можно провести открытым или закрытым способом.

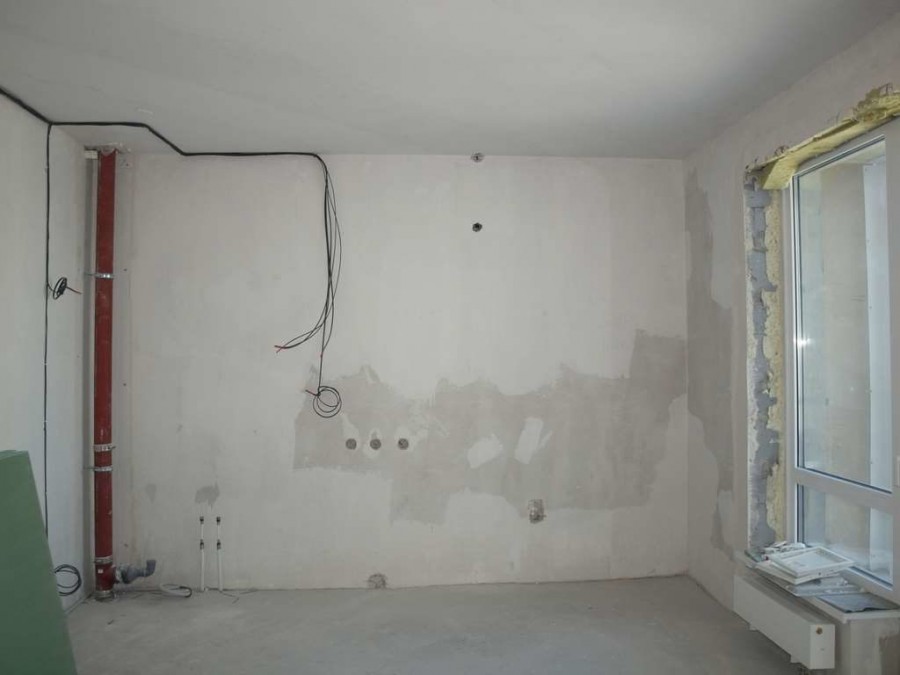

Второй этап – подготовка штробы. Скрытая электропроводка в доме своими руками потребует сделать штробы под кабель и отверстия под коробки. Их можно продолбить вручную (зубилом и молотком), инструментами (болгаркой, перфоратором, штроборезом). В домашних условиях обычно пользуются болгаркой или перфоратором. Штробление представляет собой трудоемкий, пыльный, грязный процесс. Обязательно пользуются защитой для глаз и органов дыхания. Канавку делают глубиной не более 20 мм, ширину выбирают так, чтобы поместить все провода. Отверстия под монтажные коробки делают при помощи перфоратора со специальной коронкой.

Если проектом предусмотрена прокладка по потолку, ее можно реализовать тремя способами:

• Под навесной конструкцией. Если предполагается устройство навесного или натяжного потолка, то провести электропроводку в доме можно непосредственно по поверхности потолка. Ее крепят к перекрытию.
• Штроба. Для электролинии делают неглубокую канавку в плите. Этот вариант самый нежелательный.
• Плита перекрытия. Используют пустоты плит, из которых смонтирован панельный дом. Потребуется сделать два отверстия, через которые протянуть провод.

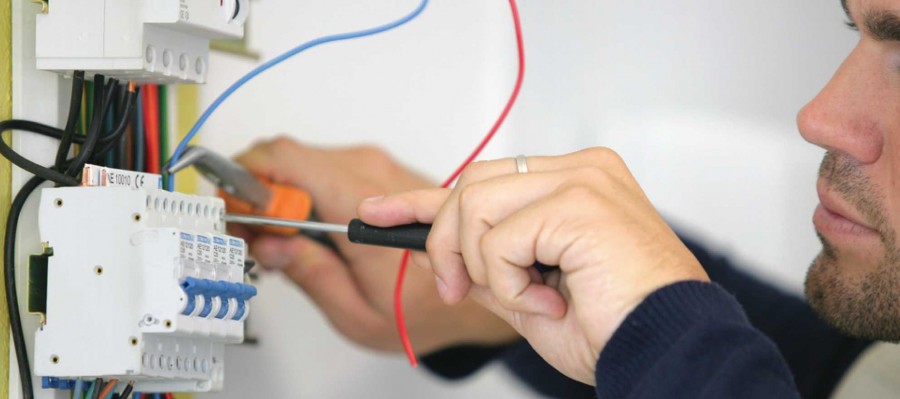

Подготовив канавки, начинают монтаж электропроводки своими руками. Первым делом на щитке устанавливают и подключают УЗО, автоматы. Сверху располагают нулевые клеммы, снизу – заземляющие, между ними устанавливают автоматы. Подсоединение к распределительному щитку должен выполнять специалист энергоснабжающей организации. При скрытой прокладке провод укладывают в канавку, закрепляют его скобами или алебастром.

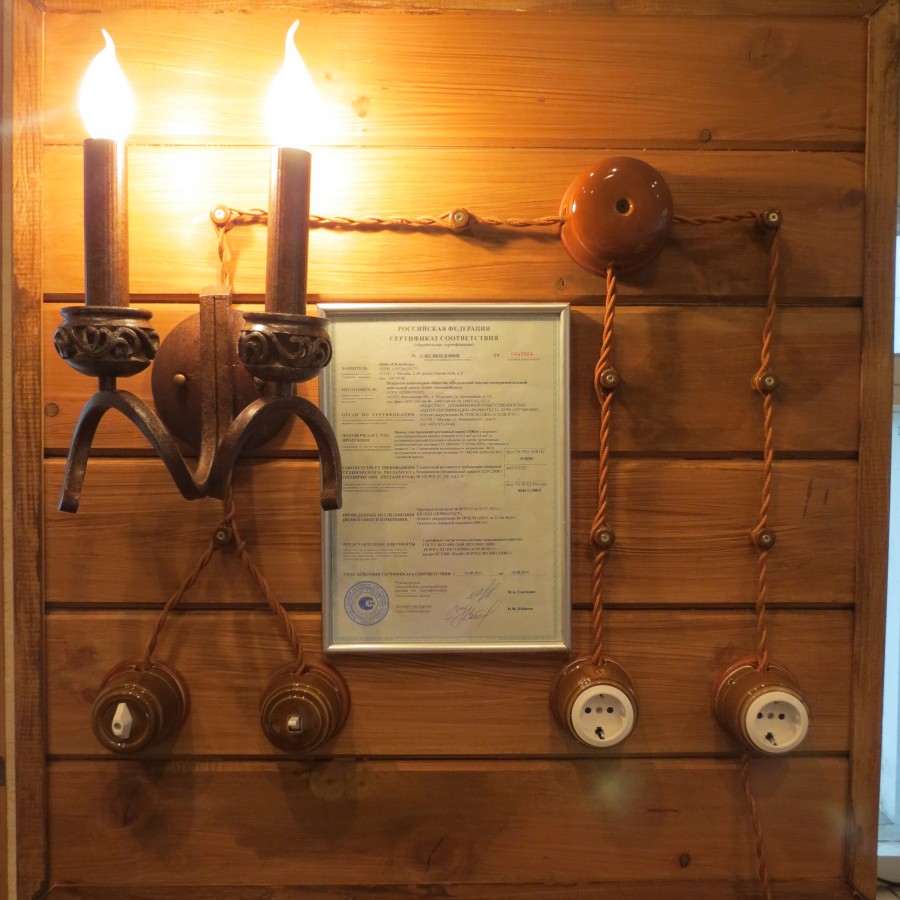

Электропроводка в каркасном доме своими руками чаще всего прокладывается открытым способом. Его преимущества:

• не требует трудоемкой подготовки;
• обеспечивает постоянный доступ ко всем элементам;
• позволяет без особых затрат заменить любой участок.

К минусам относят возможность повреждения, не особенно эстетичный вид. Чтобы обезопасить себя от возможных неполадок, для прокладки используют жесткий кабель с двойной или тройной защитной оболочкой. Его необходимо надежно закрепить к основанию. Обычно электропроводка в каркасном доме своими руками крепится электротехническими скобами. Если монтаж ведется проводом с обычной изоляцией, под ним прокладывают огнеупорный материал. Он должен выступать не менее чем на 1 см с каждой стороны.

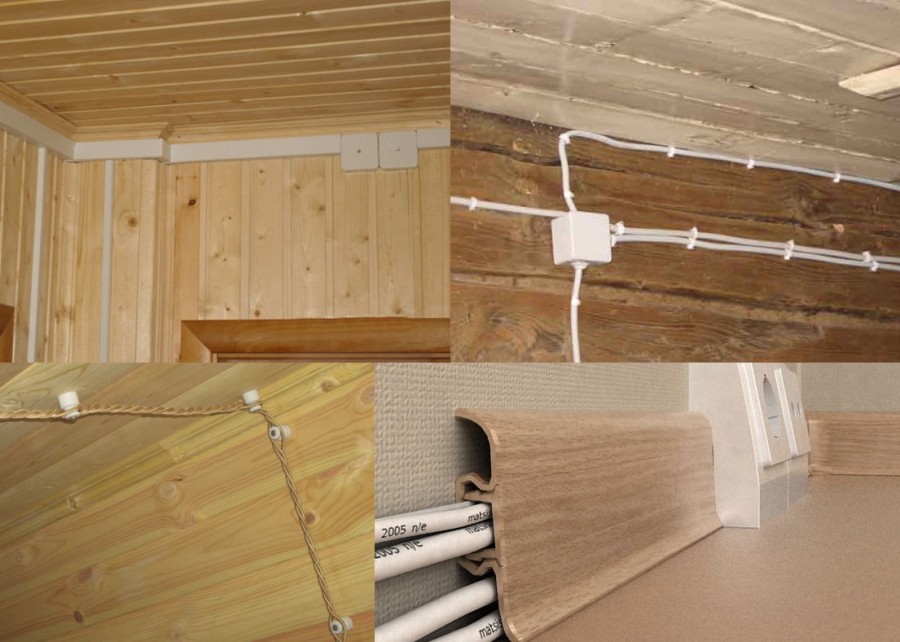

Популярным вариантом открытой прокладки являются гофрированные трубы из металла или пластика. Они придают сети аккуратный вид, защищают ее от механического повреждения. Специальные клипсы обеспечат надежную фиксацию.

Советы по прокладке кабеля

Шаг №5 — Проверяем работу и что делать, если ничего не работает

Если прокладка проводки в квартире закончилась и все точки подключены, нет концов с неизолированными токопроводящими частями, то можно включить основное УЗО. Все остальные автоматы должны быть отключены. Затем необходимо проверить контрольной отвёрткой или другим индикатором фазы на всех входах L автоматов присутствие фазного напряжения. На входных клеммах N должно быть обязательное его отсутствие. В противном случае, не включая автоматы линий, выключают УЗО и делают внимательную сверку соединения проводников по схеме с шаблона (Рис. 2).

Далее включают автоматы линий и проверяют работоспособность освещения, розеток и аппаратов электроустановок. Если какой-то участок не работает, изучают целостность кабелей и правильность их соединения с помощью тестера — эквивалента нагрузки переменного тока.

Предыдущая
ЭлектрикаЧто нужно знать о разводке электрики в квартире по потолку
Следующая
ЭлектрикаМонтаж электропроводки в бане и парилке своими руками

Спасибо, помогло!Не помогло

Выводы и полезное видео по теме

Для более полной информации относительно устройства электрической проводки на площади квартиры рекомендуется просмотреть ролик-описание процессов.

Ознакомление с видео позволит обогатить имеющийся опыт, что лишь положительно отразится на качестве исполнения работ.

Электрическая проводка, выполненная собственноручно в условиях городской квартиры, – вполне допустимый вариант. Однако есть свои «но» в решении вопроса таким способом.

Во-первых, не стоит браться за это дело, если нет ни малейшего опыта электромонтажа. Во-вторых, замышляя самостоятельное исполнение работ, изначально думать нужно о собственной безопасности и только во вторую очередь о собственной выгоде.

Поделитесь с читателями вашим опытом самостоятельного заведения проводки в квартиру, подключения розеток и выключателей. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.
