Вентиляция в доме: естественная и искусственная – требования, разновидности и особенности

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

• Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
• Толщина стен помещений.
• Количество бытовой и компьютерной техники.
• Площадь остекления.
• Расположение здания относительно сторон света.
• Наличие (отсутствие) преобладающего ветра в этой местности.
• Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

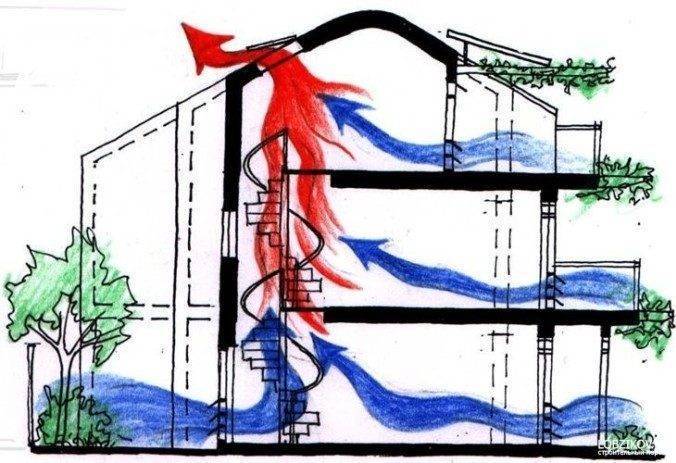

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

• С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
• В него вставляется труба с утеплителем.
• На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
• Подключение к электрической сети.
• Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

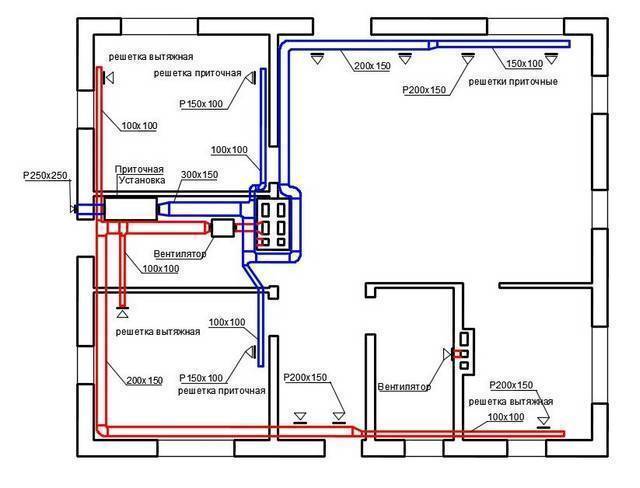

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

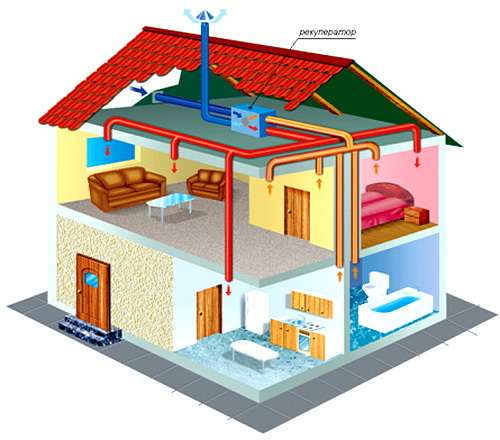

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

• воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
• очищается от вредных примесей атмосферы;
• нагревается до необходимой температуры;
• далее, по воздухопроводу, поступает во все помещения дома;
• отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
• отдает свое тепло входящему холодному воздуху;
• из рекуператора, по вытяжной трубе – в атмосферу.

Расчеты

Грамотный расчет приточно-вытяжной вентиляции подразумевает определение таких ее параметров:

• общий расход воздуха;
• нормальное давление в системе;
• мощность подогрева;
• площадь сечения;
• величина входного и выходного отверстий;
• потребление электрической энергии (для механических систем).

Производительность рассчитывается на основе данных о высоте и площади помещений, об использовании каждого участка и о его загруженности. При выборе кратности прохода воздуха через вентиляцию нельзя отклоняться от значений, предписанных СНиП. При необходимости вводятся только поправки на характеристики отопления и на количество присутствующих людей. Для большинства жилых квартир требуется обеспечить поступление 100–500 куб. м воздуха за 60 минут. А если площадь квартиры велика (или нужно проветрить частный дом), этот показатель составит уже 1–2 тыс. куб. м.

Обзор проектирование систем вентиляции смотрите в следующем видео.

Проветриватели, бризеры — приточные клапаны с принудительным побуждением

Приточные клапаны естественной вентиляции, описанные выше, должны иметь небольшое аэродинамическое сопротивление. Их пропускная способность очень сильно зависит от климатических факторов — температуры наружного воздуха и давления ветра.

Эти особенности ограничивают пропускную способность клапанов, не позволяют оснастить клапаны эффективными устройствами для подготовки приточного воздуха.

Тот же сквозной канал в стене, с решеткой снаружи и тепло- и шумоизоляцией внутри. Но в помещении, на внутренней стороне стены монтируется электрический прибор. Дизайн и размеры проветривателей разных производителей отличаются, но принцип работы один. Воздух забирается с улицы вентилятором. Производительность зависит от скорости вентилятора — 10-160 м3/ч.

В проветривателях для очистки воздуха устанавливаются фильтры класса G или F (фильтры грубой и тонкой очистки). Некоторые модели оснащены электрическим устройством для подогрева воздуха.

Бризеры — это проветриватели с расширенными функциями. В бризере, в отличие от проветривателей, есть высокоэффективный НЕРА фильтр класса Н11. Перед ним стоит фильтр тонкой очистки класса F7, а после него угольный адсорбционно-каталитический фильтр для очистки воздуха от вредных газов.

Бризеры, как правило, имеют микропроцессорную систему управления с климат-контролем, LCD экраном и дистанционным управлением с пульта.

Воздушные фильтры в проветривателях, бризерах различаются по классу очистки. Классы различаются между собой процентом очистки воздуха и типом загрязнителей, на которые рассчитан фильтр. Пыль, шерсть, пыльца растений, бактерии, вирусы — размеры этих частиц колеблются от десятков и сотен микрон до долей микрона.

Грубые фильтры удаляют из воздуха самые крупные частицы, фильтры тонкой очистки — частицы поменьше, высокоэффективные НЕРА фильтры – мельчайшие частицы 0,01-0,1 микрон, а угольные фильтры — молекулы вредных газов.

Проветриватель с вентилятором повышает уровень фонового шума в квартире. Но равномерное гудение прибора, как правило, воспринимается легче, чем «рваный» шум с улицы.

Преимущества и недостатки проветривателя, бризера

По сравнению с приточным клапаном, проветриватели, бризеры обеспечивают:

• приток в дом достаточно большого количества воздуха при любых климатических условиях;
• возможность автоматической и ручной регулировки производительности в широком диапазоне;
• глубокую очистку воздуха от механических частиц и некоторых вредных газов;
• подогрев подаваемого в дом воздуха.

Из недостатков установки в доме проветривателя или бризера необходимо отметить:

• довольно высокую стоимость монтажа и эксплуатации аппаратов;
• необходимость регулярного обслуживания — замены фильтров;
• расход электроэнергии — особенно большой в режиме подогрева воздуха;
• постоянный шум от работы вентилятора — чем выше скорость его вращения, тем больше уровень шума.

Проветриватели или бризеры выгодно применять для вентиляции в случае, если есть необходимость в хорошей очистке подаваемого в дом воздуха. Например, в домах, расположенных вблизи дорог с интенсивным движением. Или, если домочадцы страдают аллергией на содержащиеся в уличном воздухе частицы.

Вытяжная вентиляция

Удаляет из помещения загрязнённый воздух. По обслуживанию территории она бывает локальная и общеобменная. В зависимости от конструкции – канальная и бесканальная. Основными частями вытяжки являются вентилятор, воздуховод, фильтры. Канальная конструкция является частью планировки дома.

Её особенность — трубы-воздуховоды, которые прокладываются поверху (над потолком) помещения. Для этого требуется много свободного места, потолки от 3 м и выше. Такая система подходит для больших и просторных заданий. Её можно увидеть в больницах, школах. Бесканальное вентилирование подходит для любого здания, в том числе квартир.

Монтирование вентиляционного оборудования

Монтаж и установка вентиляционного оборудования осуществляются после выполнения всех отделочных работ, кроме чистовой отделки. Этот этап подразумевает крепеж механизмов, набор которых бывает разным, но алгоритм действий одинаков для всех.

Элементы необходимо установить в следующем порядке, начиная от входа воздуха во внутрь вентиляционного канала.

• Система очистительных фильтров.
• Калорифер, который в холодные периоды подогревает воздух. В более дорогих моделях он снабжен дистанционным управлением.
• Вентилятор.
• Рекуператор.
• Система кондиционирования для охлаждения воздушного потока в жаркий период времени. Как правило, этот блок должен стоять последним перед выходным отверстием.

Если бытовой вентиляционный канал проходит через неотапливаемую крышу, то трубы необходимо теплоизолировать. Если вентиляция подразумевает не только приточную схему, но и принудительный отток воздуха, то следующий этап – монтаж вытяжного вентилятора. В заключение осуществляют прокладку электросетей, подведение электричества к механизмам и их заземление. Если вентиляционный комплекс состоит из нескольких секций, то необходимо собирать каждую сеть отдельно и проводить предпусковые испытания каждого блока.

Приточная

Схемы монтажа могут изменяться, что обусловлено комплектацией вентиляционного комплекса.

Стандартный вариант установки подразумевает несколько этапов.

• Выбор и наметка мест для вентиляционных отверстий.
• Бурение намеченных входов и выходов с небольшим уклоном в сторону улицы, чтобы обеспечить стекание конденсата. Диаметр не должен быть меньше 12-13 см.
• Труба воздуховода отрезается с учетом необходимых размеров.
• Установка вентиляционного канала и выходных клапанов.
• Устранение щелей между трубой и стенами с помощью монтажной пены.
• Крепеж всей установки к стене или потолку.
• Установка фильтра в приточный воздуховод.
• Крепление калорифера и его подключение.
• Монтаж защитных решеток на выходные отверстия.
• Подведение электропитания.

Наиболее простой вариант приточной вентиляции – стеновой клапан. Он представляет собой пластиковую трубу, внутри которой последовательно располагаются внешний воздушный распределитель, фильтр, шумо- и термоизоляция, регулятор, распределитель внутренний. Установку подобного устройства эффективнее проводить между подоконником и радиатором. Для этого в стене штробят канал сечением 5-6 см, в который вставляется тело клапана – труба. Затем снаружи крепится внешний распределитель, а изнутри внутренний.

Вытяжка своими руками

Иногда естественной вентиляции не хватает, тогда специалисты предлагают установить дополнительную вытяжную систему, чтобы усилить отток использованного воздуха. Как правило, их устанавливают на кухне над плитой и в ванной комнате. Следует понимать, что все приборы в принудительной схеме работают от электричества. Однако обычный маломощный вентилятор можно запитать даже от регулятора лампочки в санузле.

Естественная вентиляция в квартире ориентирована на выход воздуха в единую шахту. Для того чтобы потоки из ванны и туалета не перекрывали друг друга, вентиляторы снабжают обратным клапаном. В результате воздух проникает сквозь него, но обратно выйти уже не может. Небольшие модели крепятся с помощью обычных шурупов, дюбелей или с помощью крепежных элементов, приложенных к модели производителем. Если нет навыков монтажа подобных изделий, то рекомендуется следовать инструкции, которая присутствует в комплектации любого изделия.

Особенности монтажа естественной вентиляции

Устройство естественной вентиляции многоэтажного дома отличается разветвленной системой каналов, выведенных под потолком в ванной комнате, туалете и кухне. Эти помещения чаще всего находятся в условиях повышенной влажности и требуют ее эффективного удаления. Такая система вентиляции устанавливается фирмой застройщиком. Владельцу квартиры ничего делать не нужно. Вентиляция в квартире может только дополняться специальными вентиляторами, которые усиливают воздухообмен в помещении.

Но, строительство собственного жилья влечет за собой необходимость решения этого вопроса. Вентиляция в доме является обязательной и ответственной частью всего строительства жилья. Если у его владельца возникает вопрос, как сделать такую естественную систему, то ему следует заняться самым ответственным мероприятием – проектированием. После проведенных расчетов, можно приниматься за сам монтаж. Для него потребуются:

• материалы системы вентиляции (трубы, решетки, сетка, заслонки, утеплитель).
• электроинструмент – перфоратор или дрель, а также шуруповерт;
• обычный набор инструментов – отвертки, нож, лобзик и отвертки.
• герметик и монтажная пена.

Сам монтаж вентиляции прост:

• В одной из комнат, делается приточное отверстие. В него устанавливается труба, и фиксируется монтажной пеной.
• На внутреннюю часть приточного отверстия одевается декоративная решетка, которая фиксируется при помощи специальных крепежей или герметика. Уличная часть трубы располагается вертикально.
• Производится монтаж вытяжной системы по имеющимся расчетам. Воздуховоды располагают вертикально и прикрывают декоративными решетками. Следует избегать большого количества поворотов труб и проблемных участков.
• Вентканалы выводятся на чердак, а оттуда – одной вытяжной трубой на крышу.

Делать приточное отверстие и вытяжную трубу в одной комнате нецелесообразно. Лучше всего, их устанавливать в противоположных концах жилища, чтобы приточные воздушные массы взаимодействовали с каждой установленной вытяжкой. К тому же, приток воздуха может осуществляться не только через отверстия в стенах, но и через специальные отдушины в полу. Их применяют в случае имеющейся системы проветривания фундамента.

Некоторые домовладельцы совершенствуют свою систему вентиляции установкой дополнительного приточного клапана. Он необходим в случае неэффективности уже имеющейся системы. Очень часто, недостаток проветривания приводит к появлению плесени на внутренних поверхностях стен. Поэтому, такое устройство, как приточный клапан необходим в таких условиях.

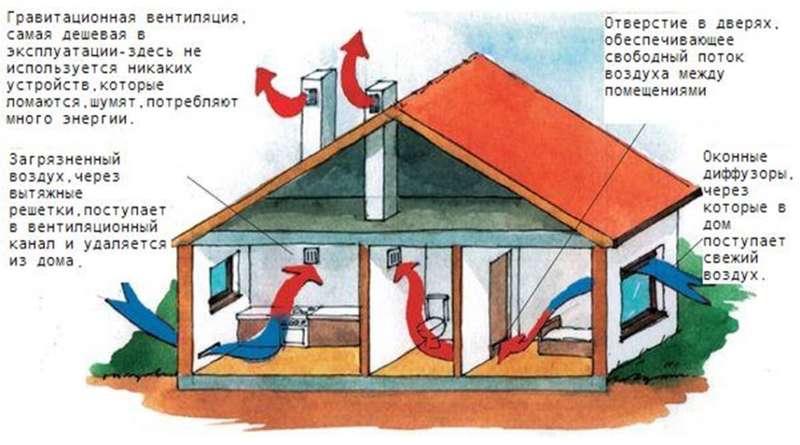

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись)

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Как вентилировать подпол в срубе если он у вас есть?

Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи

Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.

Как вентилировать санузел в доме из бревна?

В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.

Как вентилировать кухню в срубе?

Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см  шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.

Как рассчитать производительность системы

Чтобы самостоятельно рассчитать требуемые параметры для одноэтажного или двухэтажного строения, нужно учитывать несколько факторов:

• Площадь помещения.
• Кратность полного обмена воздуха, находящегося в помещении за один час.
• Нормы обеспечения свежим воздухом по САНПИН из расчета на одного человека (для обычных условий проживания в расчет берут 30 м3/час).

Пошаговый алгоритм расчета поможет определить необходимый объем воздуха, для дальнейшего подбора подходящего оборудования:

1. Чтобы получить полный объем воздуха в доме, необходимо сложить объем всех помещений. Ориентируясь на нормы потребления воздуха в различных помещениях жилища и показатели объема этих помещений, следует вывести средний показатель кратности полного обмена воздуха.
2. Умножив полученную кратность на суммарный объем, получим объем, который необходим для поступления и удаления воздуха в час.
3. Исходя из этого показателя, рассчитывают количество и мощность устройств обеспечивающих приток и параметры вытяжки. При расчете необходимо руководствоваться инструкцией и техническими характеристиками используемых приборов и типа вытяжного канала.

Данный расчет не учитывает изменения мощности тяги в различных климатических условиях. Для получения более точных данных придется совершать более сложные расчеты.

Вопрос 47 Системы местной вентиляции.Кондиционирование воздуха.

По
характеру охвата помещения вентиляционные
системы могут быть общеобменными,
локальными (местная) и комбинированная.
При обобщенной вентиляции смена воздуха
происходит во всем объеме помещения.
Этот тип вентиляции может осуществляться
естественным способом с помощью аэрации
и механическим способом. Аэрацией
является организованный естественный
воздухообмен, осуществляемый в заранее
рассчитанных объемах и регулируемый в
соответствии с внешними метеорологическими
условиями.

Назначение
местной вентиляции – локализация вредных
выделений в местах образования и удаления
их из помещения. Локальная вентиляция
может осуществляется механически с
помощью вентиляторов и естественным
образом с помощью дефлектора. При
комбинированной системе одновременно
с общим воздухообменом локализуются
также и отдельные наиболее интенсивные
источники выделения.Локальная вентиляция
может быть приточной и вытяжной.Приточную
вентиляцию предусматривают для подачи
чистого воздуха в рабочую зону для
создания микроклимата на отдельных
местах (воздушные души, завесы и оазисы).
Воздушный душ представляет собой поток
воздуха, направленный на человека.
Температура воздуха и его скорость
регламентируются СН 245-71. Воздушная
завеса позволяет предотвратить
проникновение в производственное здание
через ворота холодного воздуха, в зимнее
время. Воздушные завесы улучшают
метеоусловия на ограниченной площади
помещения, которая отделяется для этого
со всех сторон легкими предварительными
перегородками и затапливается воздухом
более холодным и чистым, чем воздух
помещения. Вытяжную вентиляцию устраивают
в местах образования вредных выделений
в виде шкафов, зонтов, закрытых отсосов
(аспирации), ванн, отсосов от различного
оборудования, шлифовальных станков,
пылесосов, пылестружкоприемников,
эжекционных установок, индивидуальных
отсасывающих агрегатов и т.д.

Аспирация
– это способ предотвращения вредных
выделений в помещении за счет разряжения
в аппарате и отсасывания их по воздуховодам
из аппарата. Эжекционные установки
применяют в тех случаях, тогда необходимо
удалить очень агрессивную среду, пыль,
способную к взрыву не только от удара,
но и от трения, или легко воспламеняющиеся
и взрывоопасные газы (ацетилен, эфир и
т.д.). Принцип действия эжектора заключается
в создании в спальной камере вытекающим
с большой скоростью воздухом разряжения,
с помощью которого подсасывается воздух
из помещения.

Общеобменная
механическая вентиляция бывает приточной,
вытяжной, приточно-вытяжной и может
осуществляется с помощью кондиционеров.
При приточной общеобменной вентиляции
свежий воздух забирается из мест вне
здания и распределяется по всему объему
помещения. Загрязненный воздух вытесняется
свежим через двери, окна, фонари и щели
строительных конструкций. Приточная
вентиляция может быть с
кондиционированием.Вытяжная общеобменная
вентиляция позволяет удалять загрязненный
и перегретый воздух из всего объема
помещения. Чистый воздух для замещения
удаленного подсасывается извне через
двери, окна, щели строительных конструкций
(инфильтрация). Приточно-вытяжная
общеобменная механическая вентиляция
состоит из двух отдельных установок.
Через одну подается чистый воздух, через
другую удаляется загрязненный.
Приточно-вытжная вентиляция может быть
с рециркуляцией.

Кондиционер
– это вентиляционная установка, которая
с помощью автоматического регулирования
поддерживает в помещении заданные
параметры воздушной среды. Кондиционеры
бывают двух видов: установки полного
кондиционирования воздуха, обеспечивающие
постоянство температуры, относительной
влажности, скорости движения и чистоты
воздуха; установки неполного
кондиционирования, обеспечивающие
постоянство только части этих параметров
или одного параметра, чаще всего
температуры.В зависимости от способа
холодоснабжения кондиционеры
подразделяются на автономные и
неавтономные. В автономных кондиционерах
холод вырабатывается собственными
встроенными холодильными агрегатами.
Неавтоматические кондиционеры снабжаются
холодоносителями централизовано.По
способу приготовления и раздачи воздуха
кондиционеры подразделяются на
центральные и местные.

Конструкция
центральных кондиционеров предусматривает
приготовление воздуха вне обслуживаемых
помещений и его раздачу по системе
воздуховодов. В местных же кондиционерах
приготовление воздуха происходит
непосредственно в обслуживаемых
помещениях, воздух раздается сосредоточенно,
без воздуховодов.

Зачем в частном доме нужна вентиляция

Вентиляция – это по сути проветривание. Задача системы вентиляции состоит в удалении воздуха, который уже отработан, с заменой его на чистый. Входящий воздух обрабатывается, подготавливаясь под потребности жильцов.

Воздух в частном доме, как и в любом другом жилом помещении, должен соответствовать жизненным нормам человека. Его параметры регламентируют СНиПы, ГОСТы и другие правила строительных норм. Микроклимат тогда становится комфортным для проживания, когда выдерживаются следующие условия:

• воздух должен быть чистым и свежим;
• показатели температуры и влажность – в пределах нормы.

Создать эти условия в жилом пространстве и призвана система вентиляции. Ее схема прорабатывается индивидуально под каждый дом, с учетом его данных.

Система вентиляции в частном доме выполняет такие задачи:

• выводит наружу, во внешнюю среду, воздух, содержащий пыль и углекислый газ;
• обеспечивает приток чистого воздуха с улицы, насыщая кислородом помещения.

Таким образом, вентиляция создает условия для комфортного пребывания жильцов в доме, обеспечивает безопасное использование мебели, строительных конструкций и всех предметов интерьера. Она позволяет сохранять продукты в кладовках и вещи в гардеробных помещениях. На кухне вентилирование обеспечивает необходимые для приготовления пищи условия.

Регламент для малоэтажного сектора СП 55.13330.2016

Это один из главных сводов правил, применяемых для выполнения проектных разработок жилых домов с одной квартирой. Собранные в нем нормативы вентиляции частного дома касаются проектирования автономно расположенных жилых домов, высота которых ограничена тремя этажами.

Во внутреннем пространстве здания с помощью вентиляционного оборудования создается комфортный микроклимат. Его характеристики заданны ГОСТ 30494-2011.

Индивидуальный дом в большинстве случаев отапливается автономным отопительным котлом. Его устанавливают в помещениях с хорошей вентиляцией на первом или цокольном этажах. Возможно размещение в подвале коттеджа. При мощности теплогенератора до 35 кВт его можно установить на кухне.

Проектирование любой постройки, независимо от ее площади, этажности, назначения, в обязательном порядке включает раздел “Вентиляция” с разработкой схемы, расчетами и рекомендациями по сооружению

Если отопительный агрегат работает на газе или жидком топливе в котельной принимаются меры по теплоизоляции оборудования и трубопроводов по условиям СП 61.13330.2012.

Сборник предлагает три принципа устройства вентиляции:

1. Отработанный воздух удаляется из помещений естественной тягой по вентканалам. Приток свежего воздуха происходит за счет проветривания комнат.
2. Подача и удаление воздуха механическим способом.
3. Поступление воздуха естественным путем и такого же удаления по вентканалам и неполного применения механической силы.

В индивидуальных домах отток воздуха чаще всего устраивается из кухни и санузлов. В других помещениях организуется по требованию и необходимости.

Поток воздуха из кухонь, ванных, уборных с сильными и не всегда приятными запахами удаляется сразу наружу. Он не должен попадать в другие помещения.

Для естественного проветривания окна оборудуются форточками, клапанами, фрамугами.

Важное преимущество приточно-вытяжной системы – стабильность работы, не зависящая от температуры и плотности воздуха в пределах помещения и за окном

КПД полезного действия вентиляционного оборудования рассчитывается с учетом однократной смены воздуха в течение одного часа в комнатах с постоянным присутствием людей.

Минимальный объем ухода воздуха в рабочем режиме:

• из кухни – 60 м3/час;
• из ванной – 25 м3/час.

Кратность воздухообмена для других комнат, а также для всех вентилируемых помещений с вентиляцией, но при ее отключении, принята 0,2 от общей кубатуры пространства.

Проложенные открытым способом воздуховоды фиксируются к строительным конструкциям с помощью кронштейнов. Для сокращения звуковых колебаний держатели снабжают шумогасящими прокладками из эластомера

Цилиндрические или прямоугольные воздуховоды крепятся к строительным конструкциям при помощи различных приспособлений: подвесок, скоб, проушин, кронштейнов. Все способы крепления должны обеспечивать стабильность вентиляционных магистралей и исключать прогибы вентиляционных труб или коробов.

Температура поверхностей воздуховодов ограничена 40о С.

Уличные приборы защищаются от низких отрицательных температур. Ко всем конструктивным частям вентсистемы предусматривается свободный проход для профилактического осмотра или ремонта.

Кроме того есть еще сборники нормативов типа НП АВОК 5.2-2012. Это указания по регулированию воздухооборота в помещениях жилых домов. Разработаны они специалистами некоммерческого партнерства АВОК в развитие рассмотренных выше нормативных актов.

Государственные стандарты

Все правила сведены в государственные стандарты – ГОСТ, санитарные правила и нормы – СанПиН, своды правил – СП.

В указанных нормативных актах приводятся расчеты притока воздуха в различные типы помещений, которые зависят от разных факторов. Они регламентируют необходимые параметры воздухообмена и здорового микроклимата, а также устанавливают нормы установки вентиляционного оборудования и его функционирования. Например, согласно ГОСТам, в среднем на один квадратный метр закрытого помещения должно приходиться до трех кубических метров свежего воздуха. Кроме того, на одного взрослого жильца предусмотрено до 30 кубометров в час. В них же указано, что для газифицированных кухонных помещений норма выше, чем для кухонь с электроплитами, – 90 кубометров в час против 60 кубометров. При этом для ванных комнат достаточно 25 куб. м/ч, а санузлов – до 50.

Кроме отечественных стандартов, существуют нормативные документы зарубежного сообщества инженеров Ashare. Если для обустройства собственного коттеджа планируется использовать вентиляционные системы американского производства, то следует ознакомиться именно с ними. В частности, в Ashare 62.1 определены минимально допустимые коэффициенты и параметры для вентиляции, а в Ashare 55 приведены необходимые условия по микроклимату и тепловому комфорту зданий.

Первоначальный этап проектирования вентиляционных коммуникаций заключается в разработке технического задания, в котором обязательно указываются требования по обмену воздушных потоков в каждом помещении здания. Составление подобного документа требует определенных знаний, поэтому если нет уверенности в самостоятельной разработке, лучше пригласить специалистов.

Основные шаги по разработке.

• Определение нормативов по количеству поступаемого воздуха в каждое помещение. Этот параметр необходим для расчета габаритов и сечений воздуховодов, а также для проработки схемы их разветвлений. В дальнейшем с использованием расчетных данных первого этапа выбирают оптимальное решение для расположения вентиляционных каналов.
• Выбор метода подачи воздушных потоков. После анализа технических условий помещений, требований техники безопасности и желаний заказчика выбирают наиболее рациональный вариант. Он может быть естественный, принудительный или смешанный.
• Расчет распределения потоков внутри вентиляционного комплекса. На этом этапе рассчитывают необходимые мощности вентиляторов, объем воздуха, который должен пройти через определенную секцию, и потери каждого блока.
• Вычисление шумовых характеристик и расчет давления звука, которое оказывают воздушные потоки при движении по воздуховодам. Согласно СНиП, шум не должен превышать показатель 70 дБ.
• Завершающий этап – подготовка чертежей с полной детализацией и спецификой каждого узла системы.

На основе разработанного задания выбирается схема системы вентиляции. Необходимо согласовать и утвердить ее до внутренних отделочных работ здания, поскольку при ее внедрении потребуются дополнительные монтажные работы по бурению различных отверстий и каналов. Следует помнить, что некоторые технические помещения требуют установки отдельного вентиляционного цикла. Например, котельная и бойлерная – по требованиям пожарной безопасности, гараж – по техническим требованиям. Методы решения могут быть разные, однако они должны соответствовать техзаданию, обеспечивать простоту монтажа и дальнейшей эксплуатации, то есть придерживаться следующих критериев.

• Количество узлов в системе должно стремиться к минимуму, поскольку чем меньше деталей, тем реже они ломаются.
• Сервисное обслуживание следует организовать таким образом, чтобы оно стало доступным для обычных пользователей – жильцов.
• Если регулировка воздухообмена и настройка микроклимата будут понятны неспециалистам, то это существенно повышает рейтинг оборудования в глазах покупателя, так как снижает затраты на его обслуживание.
• Вентиляционная система должна иметь резервные узлы, которые заменят основные при их поломке и во время техобслуживания.
• Не последним фактором является эргономика: комплекс необходимо грамотно вписать в интерьер дома.
