Как сделать приточную вентиляцию в частном доме своими руками: принцип работы, проектирование и монтаж

Устройство вентиляции подвала в частном доме своими руками

Помещение подвала в частном доме зачастую используется под хозяйственные нужды. Чтобы избежать сырости и появления на стенах конденсата, обязательно наличие вентиляции в подвале частного дома. Своими руками можно устроить несложную вентиляцию, пробив на противоположных сторонах цоколя отверстия. Прикрыть их решетками, чтоб в подвал не смогли попасть грызуны.

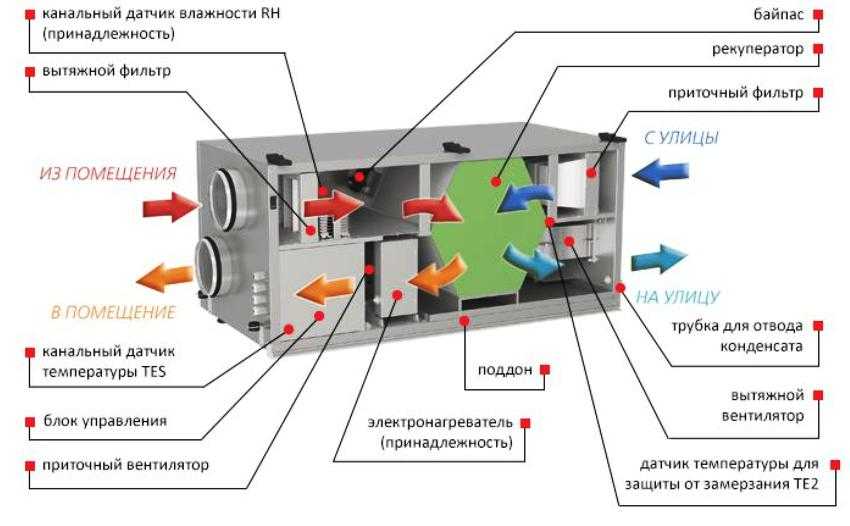

Устройство и принцип работы приточно-вытяжной вентиляционной установки.

Более эффективную вентиляцию подвала можно сделать, используя трубы. Для монтажа понадобятся две трубы (диаметром 8-15 см), решетки, козырьки, защищающие от попадания осадков, теплоизоляция. Один конец приточной трубы устанавливается в отверстие стены на расстоянии 25-35 см от пола подвала. Верхний конец трубы выводится через цоколь наружу и размещается вдоль стены. Длина наружной части трубы должна составлять 50-60 см. Для более эстетичного вида, трубу можно сделать незаметной.

Приточная труба должна быть установлена в отверстии под потолком подвала. Если подвал используется для хранения продуктов, то трубу рекомендуется располагать в непосредственной близости с ними. Труба из подвала выводится через все перекрытия и заканчивается на высоте 40-60 см от крыши. Следует учесть, что в частных домах конденсат в вентиляции, образовывающийся в вытяжной трубе, будет стекать в подвал. Поэтому в подвале ставят емкость, в которую собирают конденсат. Трубы для вентиляции могут использоваться пластиковые или асбоцементные.

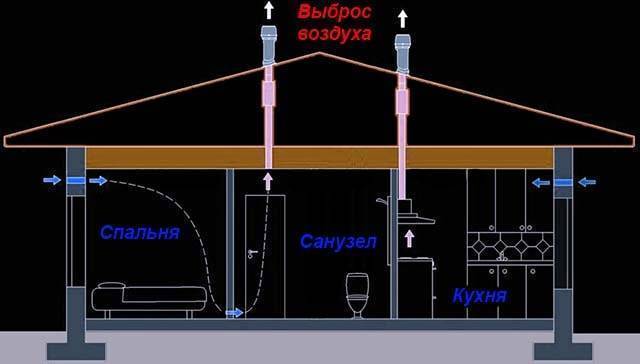

Схема вентиляции в частном доме, которую можно создать самостоятельно.

В интернете можно найти различные схемы вентиляции в частном доме. Своими руками сделать монтаж по схеме гораздо проще. Видео расскажет о вариантах установки систем вентиляции в подвале частного дома.

Типы вентиляционных систем

Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:

• Естественная.
• Принудительная, оснащенная механическими приспособлениями.
• Комбинированная.

Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.

Как работает естественная вытяжка

Прежде чем начинать работы по планированию и монтажу естественной вентиляции в частном доме своими руками, нужно ознакомиться с принципами ее работы. Она функционирует за счет природной тяги, возникающей внутри труб, идущих вертикально, воздух при этом двигается снизу вверх.

Сила тяги зависит от:

1. От разницы атмосферного давления вверху и внизу трубы. Перепад давления и мощность тяги будет повышаться за счет увеличения высоты вент. канала.
2. Температуры на улице и в помещении. Чем холоднее за окном, тем быстрее холодный воздух вытесняет теплый в доме, побуждая его подниматься вверх к вытяжке.
3. Насыщенность влагой. Если температура насыщения водяным паром одинакова воздушная смесь быстрее поднимается вверх, она становится легче сухого воздуха.

Летом естественная вытяжка будет работать хуже из-за небольшого перепада температур.

Вход естественной вентиляции – это вытяжной клапан, который монтируется на потолке или в стене под самым потолком. Выходом считается верх трубы. Работать конструкция начинает при перепаде давлений на выходе и входе, примерно он начинается с 10 м.

Естественный приток монтируют на уровне 2 м от пола или над батареями.

Большое значение имеет то, из чего сделана вытяжка. В качестве материала предпочтительны спирально-навитые воздуховоды.

Но чаще, при самостоятельном монтаже, выбирают трубы канализации диаметром 110 мм.

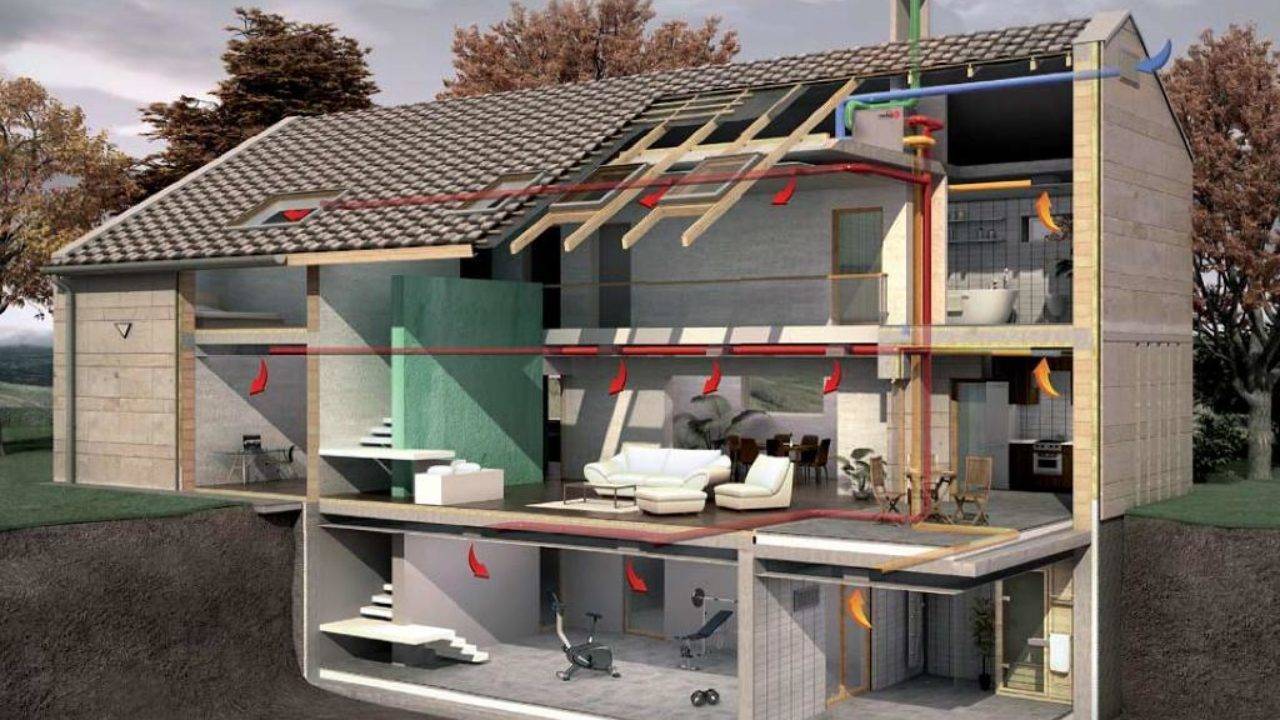

Принцип обустройства принудительной системы

Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.

Схем подобной вентиляции много, наиболее востребованные:

• Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.
• Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.

• Центральный кондиционер с сетью вентканалов.
• Фанкойлы – местные калориферы, обладающие функциями обогрева\охлаждения.

Комбинированное устройство

Здесь работает принцип естественной вентиляции с усилением воздухообмена при помощи электро вентиляторов, установленных в разных точках. Популярны 2 варианта:

1. Выброс отработанного воздуха осуществляется вертикальным каналом, а приток – при помощи мех. вентиляторов.
2. Вентилятор ставится на вытяжную шахту, а приток – через клапаны в стене.

Пример комбинированного варианта – кухонная вытяжка или вентилятор в туалете. При помощи таких устройств в процессе готовки отсасываются пары, неприятные запахи при готовке и пр.

Бризеры, встраиваемые прямо в толщу стен, обеспечивают механизированный приток чистого воздуха. В холодное время года при помощи ТЭНов он еще и обогревается.

Типа вентиляции

Прежде всего, стоит разобраться в двух разновидностях воздухообмена. Он может быть естественным или принудительным. Каждому варианту присущи определенные преимущества и недостатки, так что давайте рассмотрим их поподробнее.

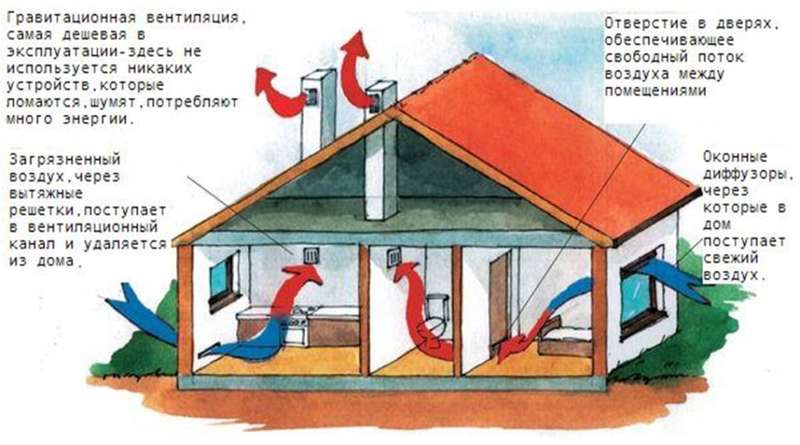

Естественный воздухообмен

Естественной называется вентиляция, которая не требует установки какого-либо оборудования, предназначенного для стимуляции движения воздуха. Проще говоря, воздушные массы ведут вполне самостоятельную жизнь. Для вывода отработанного воздуха предусмотрены вентиляционные шахты — проще говоря, прорубленные в потолке и стене каналы, выходящие на крышу.

Воздух, побывавший в доме, становится теплым. Как известно всем из школьных уроков физики, в этом случае он начинает подниматься вверх. На это и рассчитаны вентиляционные каналы, вход в которые размещен в верхней части помещения. Воздушные массы доходят до них естественным путем, а далее следуют по шахте вверх, выходя из трубы на улицу.

С этим все ясно. Но как известно, количество ушедшего из дома воздуха должно как-то восполняться. И вот тут подстерегает проблема. Выше уже было подробно рассказано о том, что современные стены и стеклопакеты делают жилище настоящей крепостью, в которую враг, может быть, и проникнет, а вот свежий воздух — точно нет.

Проблему можно решить двумя способами:

• проветривание. Как это делается, все, казалось бы, знают — если в доме стало душно, нужно открыть окно. На самом деле, когда наступает духота, ваш мозг уже начал уставать и испытывать кислородное голодание. Допускать этого не следует, поскольку часто повторяющиеся подобные ситуации могут серьезно навредить здоровью. Например, это чревато мигренями — довольно неприятными состояниями, от которых сложно избавиться. Так вот, чтобы не доводить себя до кислородных голоданий, вам нужно делать проветривание не по факту наступления духоты, а с определенной периодичностью — каждые три часа. Продолжительность процедуры составляет 15 минут. Проблема в том, что далеко не в каждой семье есть человек, который согласится сидеть дома целыми днями, чтобы периодически открывать окно. Как правило, большинство людей работают, поэтому по вечерам им приходится возвращаться в жилище с застоявшимся воздухом;
• использование приточного клапана. Это простейшее оборудование является прекрасной альтернативой проветриванию. Приточный клапан устанавливается либо в окно, либо в стену. Состоит он, по сути, из воздуховода, по которому и циркулируют воздушные массы. Оборудование сделано таким образом, что его установка никак не влияет на возникновение сквозняков или изменение температуры в жилище. Таким образом, отпадает необходимость постоянно открывать окно — через приточный клапан свежесть и кислород поступают непрерывно.

Но даже применение приточного клапана не способно решить главную проблему естественной вентиляции. Речь идет о низкой интенсивности воздухообмена. Дело в том, что он, независимо от метода поступления свежего воздуха, зависит от некоторых внешних факторов. В первую очередь, от температуры воздуха снаружи и внутри помещения.

Для обеспечения хотя бы относительно нормальной скорости воздухообмена необходимо, чтобы на улице было холодно, а в доме жарко. Чем меньше разница температур, тем медленнее происходит воздухообмен. А что же тогда происходит летом, когда на улице и в помещении одинаково жарко? Да ничего. Воздухообмена просто нет, или же он есть, но на таком уровне, что толку никакого.

В принципе, для маленьких домов естественная вентиляция может более-менее подойти — там небольшой объем воздуха, смена которого занимает не так уж много времени. Но поскольку сегодня речь идет о двухэтажных сооружениях, этот вариант отметаем сразу по описанным выше причинам.

Принудительный воздухообмен

А вот этот способ — тот самый, который подходит для рассмотрения в качестве применения в частном доме любой этажности. В данном случае на циркуляцию воздуха влияет использование специального оборудования, которое устанавливается либо в шахту, либо на крышу, либо в одно из нежилых помещений — например, на мансардный этаж. Также бывают отдельно стоящие устройства, о которых будет рассказано чуть ниже.

Принудительная вентиляция в частном доме

Необходимость в приточно-вытяжной вентиляции в частном доме возникает тогда, когда воздух вокруг дома недостаточно чист и содержит примеси, неблагоприятные для здоровья. Такая система обеспечит дополнительную очистку. Однако даже если ваш дом стоит в экологически чистом месте, но построен материалов, приведенных ниже, без системы принудительной вентиляции вам не обойтись:

• 3D панели;
• SIP панели;
• МДМ-панели;
• сэндвич-панели;
• вакуумные панели;
• СОТА-панели;
• пенополистеролбетон.

Все эти материалы считаются «не дышащими», а потому непременно требуют обустройства принудительной системы воздухообмена. Если не учесть этот параметр, можно столкнуться с тем, что естественной вентиляции окажется просто недостаточно для того, чтобы в доме всегда был свежий воздух.

Полезный совет! Отличным ориентиром для устройства вентиляции в частном доме своими руками может стать пошаговая фото-инструкция. Согласно предложенным шагам, вы легко сможете провести работы и в своем доме.

Как вариант, можно остановить выбор на смешанной системе вентиляции. В этом случае вы получаете возможность использовать оба способа воздухообмена, в зависимости от необходимости. Наиболее часто используют смешанную вентиляцию в котельной частного дома. Так как воздух там очень быстро загрязняется и постоянно требует очистки. Также эту систему использую для того, чтобы сделать вентиляцию в подвале частного дома своими руками.

Особое место в этом случае занимает вопрос отвода конденсата в вентиляции в частном доме. Из-за большой разницы температур воздуха в помещениях, внутри труб может образовываться влага, скопление которой будет препятствовать нормальной работе системы.

С уверенностью можно сказать, что обустройство системы вентиляции в частном доме своими руками – достаточно сложная, но вполне реализуемая задача. Конечно, если вы чувствуете, что ваших собственных знаний недостаточно, чтобы сделать все правильно, стоит обратиться за помощью к специалистам. Однако в целом, почитав тематическую литературу и посмотрев видео вентиляции в частном доме своими руками, вы сможете получить достаточное количество информации, чтобы сделать все без посторонней помощи.

По материалам: http://remoo.ru

Схема обустройства естественной вентиляции

Для эффективной работы системы естественной вентиляции в загородном доме необходимо организовать приток свежего уличного воздуха и отток воздушных масс через вентиляционные шахты. В дом с деревянными окнами свежий воздух может просочиться сквозь микроскопические щели в рамах.

Оптимальной высотой расположения вентиляционного приточного клапана в наружной стене дома считается расстояние от 2-х до 2,1 метраВ пластиковые окна с многокамерными стеклопакетами желательно встраивать для регулярного притока уличного воздуха климатические клапаны. Заменить эти устройства на окнах могут приточные клапаны, устанавливаемые в несущие стены под подоконниками над батареями или сбоку от оконных проемов.

При этом холодные воздушные потоки, поступающие с улицы, будут перемешиваться с теплым воздухом, нагретым батареями. Это означает, что в доме не появятся неприятные и опасные для здоровья сквозняки.

Как попадает воздух в санузел?

В ванную комнату порции нового воздуха поступают из других жилых помещений дома через 2-2,5-сантиметровую щель между полом и дверным полотном, предусмотренную при монтаже двери в санузел. Другим вариантом поступления воздуха в ванную комнату является покупка и установка специальных дверей, в полотне которых в нижней части предусмотрено наличие вентиляционных отверстий в виде решеток или круглых окошек. Иногда для этих целей дверь в ванной плотно не прикрывают, особенно, когда ею не пользуются.

Двери межкомнатные для ванной комнаты, оборудованные четырьмя круглыми отверстиями, закрытыми декоративными решетчатыми элементами

Куда уходит пар и запахи из ванной?

Вытяжными каналами служат вентиляционные шахты, направленные вертикально вверх. В ванной комнате должен быть свой отдельный вентиляционный канал, боковой выход в который проектируют в верхней части стены в санитарно-гигиеническом помещении.

Прямой выход в вентканал прорезается непосредственно в потолке санузла. Именно в эти каналы и затягивается пар, а также все посторонние запахи. Окно вентиляционное закрывают декоративной решеткой. Ни в коем случае нельзя заклеивать окошки для вентиляции обоями или иными отделочными материалами.

При правильном монтаже естественной вентиляции в ванной комнате будет сухой воздух. Благодаря своевременному отведению влажного воздуха вы не столкнетесь с проблемами появления плесени и гниению материалов, из которых построен ваш дом.

Вентиляционное окно в стене ванной комнаты имеет круглую форму и закрывается светлой декоративной решеткой в тон белого потолка

Устройство вентиляции для двух помещений

В двухэтажном доме-коттедже через вентиляционную шахту, идущую из санузла, расположенного на первом этаже объекта, можно организовать вытяжку воздуха из помещения второго этажа.

При этом врезаются в вентканал не сразу под прямым углом, а через небольшое колено, часть которого идет параллельно вытяжному стояку.

Получается, что воздух затягивается через отверстие, расположенное ниже входа в вентиляционную шахту. Делается это для того, чтобы не допустить засасывания вытянутого влажного воздуха из ванной комнаты в жилую комнату на втором этаже.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

• Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

• Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
• Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала  тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

• Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
• Внести размеры на схему (можно перерисовать).

• Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

• Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
• Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
• Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Виды и особенности вентиляционных систем

Что бы узнать, как сделать вентиляцию в гараже своими руками важно подобрать эффективный комплекс, к самым известным вариантам относятся следующие виды:

Общеобменная. Представляет собой естественный комплекс вентилирования со стационарными вентиляционными шахтами, чаще всего встречается в многоквартирных домах.

Приточно-вытяжная. Для ее функционирования необходимо приобретение отдельных приточных и вытяжных устройств и клапанов, обеспечивающих принудительный воздухообмен.

Локальная. Представляет собой комбинацию общеобменной и принудительной вентиляции, это вытяжки разной мощности, устанавливаемые в отдельных зонах с выводом в вентшахту.

Если мы делаем вентиляцию в подвале самостоятельно, то необходимо обязательно ориентироваться на уровень влажности и необходимость поддержания определенного микроклимата.

При условии, что в помещение подведены вентиляционные шахты естественного комплекса воздухообмена, его функционал можно усилить за счет применения дополнительного оборудования принудительной вентиляции, к выбору которого необходимо подойти с особой тщательностью.

Принципы, на которых работает вентиляция

Есть два типа вентиляции: естественная и принудительная. Всегда необходимо стремится к созданию естественной вентиляции, так как она не создает дополнительный шум и не зависит от наличия электроэнергии. Принудительную вентиляцию с помощью электромеханических вентиляторов используют в тех случаях, когда не удается организовать естественную вентиляцию. В основном, вентилятор устанавливается на выходе воздуха, например, в вытяжном вентиляционном канале. Таким образом можно усилить проветривание какай-то конкретной комнаты, например, туалета или ванной. В качестве второго варианта — можно установить приточный клапан с функцией нагнетания воздуха. В этом случае в помещении при закрытых окнах и дверях будет создаваться избыточное давление воздуха, и он будет равномерно уходить через все вытяжные вентиляционные каналы.

Есть три основных пункта, с помощью которых возможно организовать естественную вентиляцию внутри квартиры или дома.

Разность давления внутри помещения и на улице. Разность давления достигается тем, что точка всасывания воздуха и точка выхода воздуха находятся на разных высотах. Поэтому атмосферное давление в этих точках будет разное. В более высокой точке давление будет меньше. А воздух всегда стремиться перемещаться из области высоко давления в область низкого давления.

Если здание не является герметичным, то за счёт этой разницы давлений возникает поток холодного воздуха, направленный внутрь, а тёплый воздух вытесняется (всплывает) и выходит наружу (могут быть предусмотрены специальные вытяжные вентиляционные каналы). Движущая сила тяги определяется перепадом средних высот входа и удаления воздуха. Так обеспечивается работа вытяжной вентиляции с естественным побуждением.Википедия

Таким образом, чем больше разность высот между точками входа и удаления воздуха, тем сильнее будет тяга.

Разница температуры внутри помещения и на улице. Теплый воздух менее плотный, чем холодный воздух. Соответственно теплый воздух более лёгкий и поэтому он стремиться подняться вверх. Поэтому естественная вентиляция более эффективна в зимнее время, когда на улице отрицательная температура, а в помещении положительная. В летний период, наоборот, естественная вентиляция работает недостаточно эффективно или вообще не работает. Но проблем это не создает, так как летом часто открыты окна и проветривание помещения осуществляется через них.

Также необходимо понимать, что охлаждение воздуха внутри помещения с помощью кондиционеров сильно ухудшает естественную вентиляцию. Поэтому во время использования кондиционеров необходимо чаще проветривать помещение через окна или воспользоваться принудительной вентиляцией.

Отсутствие герметичности вентилируемого помещения. Если помещение практически герметично, то вентиляция не будет работать, даже принудительная. В таком случае при включении вытяжки в помещении будет создаваться разрежение воздуха и воздух начнет засасываться в помещение из других вытяжных вентиляционных каналов. Например, включили вытяжку в кухне, а приток воздуха пойдет из вентиляционного канала в туалете со всеми сопутствующими запахами.

 Для правильной работы вентиляции требуется входное и выходное отверстие. Если из помещения выходит определённый объем воздуха, то и зайти в помещение должен точно такой же объем воздуха. В основном при строительстве домов делают вентиляционные шахты, но не делают специальных приточных отверстий. Подразумевается, что воздух будет поступать в помещение через различные неплотности в окнах и дверях.

В некоторых случаях плохая работа вытяжки в квартире или доме может быть связана не с тем, что забит вентиляционный канал или что не хватает мощности вентилятора, а с тем, что отсутствует приток свежего воздуха в помещение.

 Поэтому для улучшения работы вытяжки организуют приточные отверстия в наружных стенах помещения и устанавливают в них специальные клапаны.
