Монтируем вентиляцию в погребе частного дома или гаража своими руками: правильная и естественная – Обзор

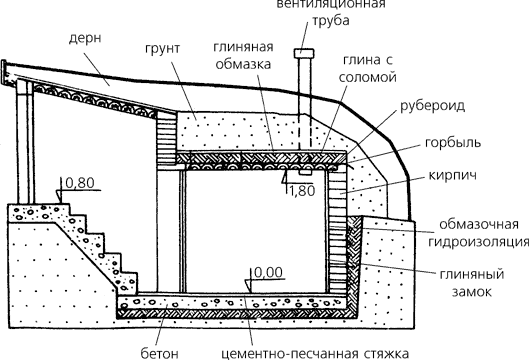

Схема монтажа

  • На конец вытяжного канала устанавливают козырек.
  • Чтобы обеспечить правильную вентиляцию, необходимо разместить, верхний конец выходящего вентиляционного канала выше над уровнем земли.
  • Радиус воздуховодов должен быть одинаковым.
  • При расчете диаметра трубы, нужно использовать формулу: на каждый 1 м3 погреба, находящегося ниже уровня земли, должно приходиться 20 см2 диаметра вентиляционной трубы.

Такой подход применяют и для естественной вентиляции и для принудительной. Чтобы правильно установить вентиляцию, необходимо сначала сделать расчет, а именно, установить площадь погреба и нормы расхода воздуха. Это обеспечивает правильный воздухообмен и позволит в будущем полностью обновлять воздух в погребе каждые 30 минут. Такой уровень циркуляции можно обеспечить, закладывая на каждый 1 м2 пространства 25 см канала.

В принципе, устройство вентиляции в погребе – это работа, которую может сделать самостоятельно домовладелец с большим желанием и обычными непрофессиональными инструментами. Начните с проектирования – элементарные чертежи-схемы, расчеты материалов, определение особенностей эксплуатации вентсистемы при различных температурных условиях.

Если организовать качественную вентиляцию погреба зимой, то даже в суровых климатических условиях вполне удается сберечь заложенные на хранение продукты. Кроме того, налаживание циркуляции воздуха позволит избавиться от сырости не только в самом погребе, но и улучшить микроклимат в вышерасположенном помещении (кухне, жилой комнате, гараже и т. д.).

Для чего нужна вентиляция гаража и подвала в нем

Список задач, которые решает сеть воздухообмена, широк. Монтаж вентиляции в гараже поможет:

  1. Удалить из пространства влагу. Она попадает в помещение на кузове и деталях авто, оседает конденсатом в период таяния снега и пр.
  2. Удалить выхлопные газы, другие химические соединения.
  3. Обеспечить комфортный температурный режим, очистить воздух от механических и органических загрязнений.

Система воздухообмена необходима для проведения ремонтных работ с применением ЛКМ и едких веществ. Благодаря налаженной сети не придется открывать двери зимой – вся отработка вытянется через воздуховоды.

Зачем нужна вытяжка в гараже

Хотя здесь и напрашивается, казалось бы, очевидный ответ, но для глубокого понимания, нужно знать задачи, стоящие перед системой вентиляции:

  1. В любое здание без подогрева, и гараж не исключение, снаружи поступает влага. Немало образуется ее и на машине, которая в ненастную погоду после езды оставлена в гараже. Своевременная вытяжка в гараже удалит создавшуюся влажность и не даст распространиться коррозии.
  2. Вместе с воздушной массой из гаража удаляются неприятные, ядовитые запахи. А также вредные для человека химические соединения, которые образуются во время работы автомобиля.
  3. Не накапливается конденсат, тем самым создаются благоприятные условия для хранения конструкции гаража, мебели, одежды и пр.
  4. В некоторых случаях просачивание свежего воздуха способствует поддержанию температуры.

А также при удалении вредных примесей улучшаются условия для хранения овощей и продуктов питания в овощной яме.

Если принимать во внимание выше перечисленные защитные свойства вытяжки, то расходы на обустройство такой системы вентилирования считаются целесообразными. Если нет негативного влияния на инструмент, технику, мебель, то они заметно дольше сберегают свои потребительские параметры в идеальном состоянии

К тому же не нужно тратиться на поддержание приемлемых санитарных и гигиенических условий.

Типы вентиляции

Отдельная вытяжка для погреба, как и все известные системы вентиляции, организуется двумя способами: естественным или принудительным. Их обустройство существенно отличается по применяемым конструктивным схемам и по вкладываемым в них средствам. Естественная вентиляция в погребе делается в соответствии с типовым проектом, согласно которому воздух в него поступает благодаря разнице температур внутри и снаружи. При применении второй схемы в ее состав вводится элемент нагнетания давления, в качестве которого обычно используется вентилятор.

Особенности естественной вентиляции

Из-за всегда имеющейся разницы в температурах наружной и внутренней среды на их границе появляется градиент давлений, вызывающий перемещение воздушных масс. Благодаря этому свежий воздух с улицы через заборное отверстие поступает в подвал и вытесняет устоявшиеся и затхлые его массы через выводной канал. К основным элементам естественной вытяжки относят приточную трубную магистраль, вытяжной короб, отводящий воздух из подвала и так называемые “продухи”.

Входное отверстие оснащается мелкой сеткой, защищающей от попадания в трубы грязи, посторонних предметов и грызунов, а выходное закрывается оградительным козырьком. Для получения требуемой тяги вентиляция подвала обустраивается с соблюдением следующих правил:

  • В первую очередь решается проблема создания максимального перепада по высоте между входным и выходным отверстиями.
  • Также следует постараться разместить их по продольной диагонали подвала (на противоположных концах).
  • Приточное отверстие делается внизу у одной из стен, а вытяжка – в верхней части стенки, расположенной напротив первой.

Для прокладки труб и коробов вытяжной системы используются унифицированные заготовки подходящего размера.

Системы принудительной вытяжки

Принудительная вытяжка в погребе функционирует за счет перемещения воздушных масс, приводимых в движение внешним устройством, функцию которого обычно выполняет вентилятор. Основные ее компоненты:

  • воздуховоды, по которым перемещаются воздушные массы;
  • нагнетательная установка, посредством которой достигается воздухообмен нужной интенсивности;
  • заборные устройства, предназначенные для поддержания циркуляции воздуха;
  • сопрягающие конструкции, объединяющие воздушные магистрали с различным типоразмером труб и коробов.

Типичными образцами последних являются тройники, используемые при необходимости объединения или разделения воздушных потоков. К ним же относят удлинители и диффузоры различных конфигураций. Система принудительного вентилирования дополнительно оснащается следующими элементами:

  • специальные фильтры, очищающие закачиваемый извне воздух;
  • нагревательный агрегат, предназначенный для его подогрева;
  • узел регулировки температуры, устанавливаемой в зависимости от особенностей конструкции подвала и требований заказчика.

Оборудование принудительной вытяжки подготавливается согласно предварительно составленной схеме. Еще на стадии проектирования проводится расчет системы, по результатам которого определяется требуемая интенсивность воздухообмена и выбираются режимы ее работы.

Благодаря расширенному функционалу принудительная вентиляция обладает целым рядом достоинств:

  • независимость от погодных условий;
  • наличие автоматики, позволяющей эффективно распределять воздушные потоки и выбирать оптимальный температурный режим;
  • возможность эксплуатации в подвальных помещениях значительной площади.

Из чего можно оборудовать?

Монтаж воздуховодов для вентиляционных систем любого типа в наше время можно производить с использованием самых разнообразных материалов, начиная от пластиковых либо металлопластиковых труб для канализации и заканчивая использованием гофрированного шланга от пылесоса.

Рассмотрим некоторые варианты.

  • Можно выполнить вентиляционные каналы в боксе с помощью труб, изготовленных из асбеста. Такие трубы не пожароопасны, их можно не красить либо наоборот, если хозяин является творческой личностью – они смогут послужить материалом для создания определенного антуража при покраске.
  • Как уже упоминалось, пластиковые канализационные трубы – также неплохой вариант.
  • И, наконец, самые простые решения – старые шланги от пылесоса, садовые шланги, другие трубные конструкции.

Вполне естественное желание любого владельца гаража иметь в нем погреб может столкнуться с необходимостью проведения в него отдельной вентиляционной системы из-за ошибок в проекте. Это не только может привести к порче продуктов из-за повышенной влажности внутри погреба, но и к печальным последствиям в виде коррозии корпуса автомобиля. По этой причине вентиляцией погреба пренебрегать не следует ни в коем случае.

При естественном типе вентиляции погреб просушивается за счет теплового перемешивания воздушных масс – в соответствии с законами физики более лёгкий нагретый воздух в верхней части погреба поднимается вверх, а воздух, поступивший снаружи через приточный воздуховод, заполняет разреженное пространство.

Второй вариант – установка вентиляторов и создание принудительной вентиляции. Это схема с более высоким КПД, но потребует существенно больших денежных и энергетических затрат.

Однотрубные вентиляции

Вентиляция в погребе с одной трубой применяется не часто. При таком проекте подразумевается, что приток воздуха будет обеспечиваться через входные двери или люк. Для небольших погребов такой системы достаточно. Но когда там хранится много продуктов, а площадь этой комнаты немаленькая, вытяжка в погребе с одной трубой может неполноценно выводить загрязненный воздух.

Чтобы позаботиться о продуктах, хранящихся в погребе с таким типом вентиляционной системы, требуется немного изменить тип входной двери. Одну ее часть делают утепленной. Вторую оставляют «открытой». По сути, вместо створки там только каркас. На него крепят сетку, защищающую погреб от насекомых и грызунов.

В таком случае продукты смогут остаться в сохранности. В то же время в сильные морозы потребуется контролировать температуру внутри. Иногда вентиляцию открывают несколько раз в день на 30-40 минут, а затем закрывают. Когда вентиляция погреба зимой внимательно контролируется, это предотвращает промерзание продуктов внутри.

Какие задачи решает вентиляция подвала дома?

В зависимости от способа использования различают следующие типы подвальных помещений:

  • нежилые – для проводки инженерных коммуникаций и обустройства технических этажей;
  • эксплуатируемые – погреба для хранения овощей и других продуктов питания;
  • жилые – для постоянного или временного нахождения людей.

Для каждого из перечисленных типов помещений разработаны собственные требования к воздухообмену, влажности, температурному режиму.

Использование подвала

Нежилой

Для хранения

(погреб)

Жилой

Температура, °С

Зимой

Летом

Не ниже +5°С

Не регламентируется

+2°С…+4°С;

+5°С…+7°С

Соответствует нормам для жилых помещений

Влажность, %

Не более 75%

80-90 %

Основная задача системы вентиляции нежилого подвала или подпола в частном доме – максимальное снижение влажности воздуха. Это служит хорошей профилактикой грибковых образований, коррозии строительных конструкций и коммуникаций, а также процессов насыщения влагой утеплителей.

Для погребов важно соблюдение температурно-влажностного режима независимо от сезона. Должно быть сочетание невысокой положительной температуры с влажностью оптимальной для хранения овощей

Необходимо сформировать эффективный воздухообмен по всему объему помещения, без образования зон застоя.

Особое внимание следует уделить системе проветривания в подтапливаемых подвалах и подполах. Достичь заданного уровня влажности здесь можно только сочетанием высокопроизводительной системы вытяжной вентиляции и гидроизоляции основных мест проникновения влаги: стыки или швы между элементами фундамента, точки подвода коммуникаций в сооружение

Основная задача вентиляционной системы для жилых подвалов – это создание микроклимата пригодного для длительного нахождения людей. В особенности, удаление газов, способных накапливаться в закрытых помещениях расположенных ниже уровня земли: метан, угарный газ, радон. Для этих целей жилые цокольные этажи подключаются к системе отопления дома и, как правило, оборудуются полноценной принудительной вентиляцией либо с нагнетанием свежего воздуха через устройство рекуперации.

Зачем нужна?

Наличие вентиляции в подвале — не меньшая необходимость, чем в жилых помещениях

  • при отсутствии или повреждении гидроизоляции и слоя утепления;
  • во время обильных атмосферных осадков;
  • при наличии в стенах погреба трещин, сквозь которые просачивается влага;
  • при значительных перепадах температур с выпадением капель конденсата.
  1. Спёртый воздух.
  2. Порча внутренней отделки помещения и покрытия пола на первом этаже здания.
  3. Быстрое разрушение стен, перекрытий.
  4. При тонком неутепленном перекрытии пол первого этажа станет влажным, холодным.
  5. Порча хранящихся в подвале продуктов, инструментов, предметов мебели.

Как правильно сделать вентиляцию в погребе

Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.

Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.

Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:

  1. Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
  2. Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.

Читайте еще: Как грамотно организовать систему вентиляции в подвале частного дома.

Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов, которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.

Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.

Есть еще один метод – установка в вытяжную трубу нагревательной лампочки, которая будет прогревать воздух.

Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

Схема правильной вентиляции погреба в гараже

Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы

В процессе работы стоит соблюдать некоторые правила и советы:

  • вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
  • нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
  • закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
  • вся длина трубы должна иметь равный диаметр.

Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на 50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража

Важно, чтобы трубы находились в противоположных углах помещения

Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.

Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.

Виды вентиляции

Принудительная вентиляция в гараже.

Вентиляция гаража с подвалом выбирается исходя из индивидуальных предпочтений и размеров помещения.

Так, различают два вида циркуляции воздуха:

  • Естественную,
  • Принудительную.

Если площадь подвала или гаража не превышает 50 кв.м., то используют естественный метод, в противном случае проводят установку принудительного воздухообмена.

Схема естественной вентиляции проста, можно все установить самостоятельно.

  1. Естественная вентиляция, отличается простотой монтажа и отсутствием необходимости использования сложных систем. В этом случае понадобится только крепление двух труб, из которых одна будет предназначена для оттока воздуха, а другая – для притока.

К главным преимуществам системы относят:

  • простота установки;
  • низкая стоимость;
  • бесшумность работы.

Однако в жаркий период эта система не всегда работает, так как воздушный поток останавливается. Зимой же трубы могут просто закупориться инеем. Потому летом необходимо устанавливать вентиляторы, а зимой утеплять их. (См. также статью Утепление изнутри цокольного этажа: особенности.)

Вытяжные вентиляторы необходимо ставить в двух трубах.

Недостатками такой системы являются также:

  • отсутствие фильтров;
  • невозможность нагрева или охлаждения воздушных масс;
  • невозможность регулирования работы.
  1. Принцип принудительной системы основан на нагнетании воздуха внутрь вентилятором, где после фильтрации (при необходимости нагрева или охлаждения) подается по вентканалам помещения. Устройство вентиляции в подвале гаража таким методом позволяет обеспечивать комфортные условия независимо от погодных условий.

Несмотря на наличие множества преимуществ, такая система обладает рядом минусов:

  • возможность выхода из строя механических деталей;
  • зависимость от электроэнергии;
  • сложность установки;
  • большие габариты основных элементов;
  • высокая цена.

Обустройство естественной вентиляции

Эффективная циркуляция в небольших помещениях может быть организована с помощью естественного воздухообмена. Рассматриваемый метод защиты автомобиля, продуктов и металлических конструкций от влаги является не только простым, но и дешевым.

Как сделать вентиляцию в гараже с подвалом в этом случае? Здесь потребуется только наличие двух труб, материал которых может быть любой.

Обычно для этого используют трубы диаметром 100-250 мм. При этом крепиться они могут любым способом.

Приведенная далее схема вентиляции гаража с подвалом поможет разобраться с этапами ее установки.

  1. На первом этапе выполняют крепление трубы, предназначенной для вытяжки. Один ее конец будет выходить наружу, и располагаться он будет на высоте 50 см от самой высокой точки кровли.

Процесс крепления трубы для вытяжки.

  1. С противоположной стороны устанавливают трубу для притока на расстоянии полуметра от пола. Как видно на фото, она также выводится наружу.

Схема естественной вентиляции гаража

  1. После завершения монтажа проверяется воздушная тяга, а концы труб защищают от попадания в них мусора металлическими сетками.

Выполнить вентиляцию также можно другим способом. Он предусматривает выполнение кирпичной конструкции с расположенными в ней изолированными друг от друга проходами. Вентиляция гаража подвала в том случае имеет более аккуратный внешний вид.

Самый дешевый вариант подразумевает замену труб на шибер – решетку-жалюзи, монтируемую на торцовой части здания. Этой решетки будет достаточно для обеспечения притока воздуха для небольшого помещения.

Установка принудительной вентиляции

Разберемся с тем, как в подвале гаража сделать вентиляцию принудительного типа. Монтаж такой системы подразумевает использование вентилятора, который поможет обеспечить стабильную циркуляцию воздуха независимо от времени года.

Процесс установки в данном случае не отличается сложностью. Как указывает инструкция, сперва располагают трубы так же, как и при естественной вентиляции. После чего в их полости монтируют вентиляторы, которые будут создавать постоянный приток свежего воздуха.

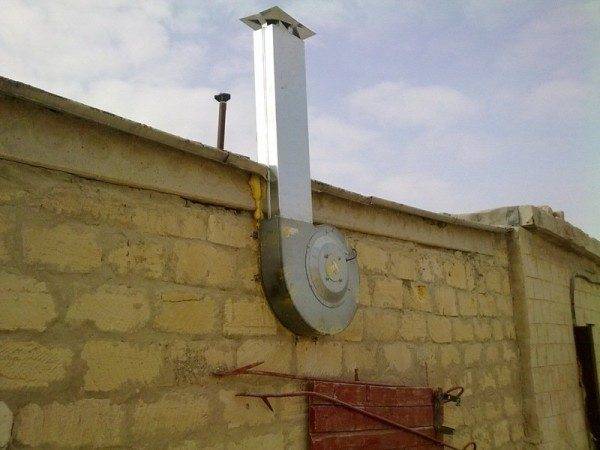

Труба принудительной вентиляции

Другой способ включает в себя подключение в вытяжном канале специального миньона. При его включении происходит нагрев воздуха и его вытягивание наружу. Взамен нагретого потока начинает поступать холодный.

Для циркуляции воздуха в больших помещениях следует прибегать к механизированным моделям с установкой модульной системы. Однако ее подключение следует доверить специалистам. (См. также статью Вентиляция цокольного этажа: как сделать самому)

Устройство вентиляции в гараже

Как сделать вытяжку в гараже? Вентилирование гаражного погреба можно сделать путем прокладывания канала через кирпичную кладку. При этом диаметр сечения канала должен быть не более размера кирпича. Такая система позволит создать воздухообмен в подвальном помещении

На образующееся сечение важно установить мелкопористую сетку, способную защитить помещение от насекомых с птицами

Эффективная вытяжка для гаража естественным способом включает в себя противоположно расположенные парные трубы.

В результате через просвет первого воздуховода будет выходить воздух, а через просвет второго – приходить свежий воздух. Описанная схема вентиляции погреба в гараже будет работать всегда.

Для обеспечения максимально эффективного воздухообмена приточную трубу следует размещать относительно пола не менее чем на сорок сантиметров. Вытяжную трубу устанавливают под потолком. Вентилирование естественным способом можно делать с применением труб из:

  • поливинилхлорида;
  • жести;
  • асбестоцемента.

Естественная вытяжка не является самым лучшим вариантом вентилирования подгаражного подвала, но с ее помощью удается улучшить состав воздуха внутри помещения.

Этапы сооружения вентиляции

Как правильно сделать вентиляцию в погребе под гаражом? Для получения отличного результата следует пользоваться последовательным алгоритмом проведения работ:

  1. Установка вытяжного воздуховода. Закрепление данной трубы осуществляется так, чтобы наружный конец возвышался над гаражной кровлей не менее чем на сорок сантиметров. Противоположный край данного воздуховода должен располагаться не менее чем на полтора метра от поверхности пола.
  2. Монтаж приточного воздуховода. Приточный воздуховод фиксируют на противоположной стене от вытяжной трубы. При этом делается небольшой отступ от пола. На улицу трубопровод выводят не менее чем на двадцать сантиметров.
  3. Установка металлической сетки. Вентиляционная система должна защищаться от проникновения птиц с грызунами. Для этого хорошо подходит сетка из металла с некрупными отверстиями. Сетку закрепляют на трубе с помощью специальных креплений либо саморезов.
  4. Присоединение колпачков. Просветы выходных каналов следует накрывать колпачками. Это позволит предотвратить проникновение в помещение дождя, града или снега.
  5. Установка заслонок. С целью контролирования работы вентиляционной системы в гаражном подвале рекомендуется установка заслонок. Благодаря таким нехитрым приспособлениям можно осуществлять регулировку воздушного потока в осенне-зимнее время. При этом недопустимо выстуживание помещения, что позволит избежать заморозки продуктов питания.

Дополнительные элементы

Грамотно организованная вентиляционная система в гаражном подвале требует задействования дополнительных приспособлений. При создании такой системы, как принудительная вентиляция в гараже, своими руками схема подразумевает использование таких комплектующих:

  • вентилятор;
  • печной или кондиционирующий нагревательный блок;
  • воздуховод;
  • воздухораспределитель с диффузорным корпусом;
  • вентиляционный тройник.

Принудительное вентилирование эффективно для гаражных погребов больших размеров. Встроенный вентилятор обеспечивает поступление уличных воздушных масс в находящееся под гаражом подвальное помещение. Переключатель скоростей регулирует объем поступившего воздуха с параллельным его очищением и нагреванием.

При установке принудительной системы необходимо грамотно подобрать вентиляторное устройство, способное осуществлять должный уровень воздухообмена в большом помещении. Принудительную вентиляцию можно монтировать по схеме установки естественного, которая описана выше. После монтирования труб в их середину ставят вентилятор, способный нагнетать воздух.
