Фановая труба для канализации в частном доме: назначение, устройство, принцип работы и диаметр

Вакуумный клапан или фановая труба

Вакуумный клапан – это специальное устройство, которое выполняет ту же главную функцию, что и фановая труба, а именно не допускает появления разрежения в канализационной системе, тем самым исключает опустошение гидрозатворов сантехнических приборов и делает невозможным поступление неприятных запахов из канализации.

Вакуумный клапан для канализации

Для индивидуальных домов вакуумный клапан является альтернативой и полноценной заменой фановой трубы. Он гораздо проще в устройстве и легко врезается в любой действующий канализационный трубопровод, при этом не требует устройства сложного вывода наружу и по капитальным затратам намного дешевле при покупке и монтаже.

Важно! Не стоит путать между собой два разных вида клапанов для канализации – это вакуумного клапана и обратного клапана. Они различаются как по исполнению, так и по функциональному назначению, которое они выполняют в системе канализации.. Вакуумный клапан устроен как полностью автоматический прибор, который начинает срабатывать при малейшем возникновении разряжения в канализационной трубе при спуске воды

Чувствительный элемент клапана выполнен в виде специальной мембраны из резины или силикона

Вакуумный клапан устроен как полностью автоматический прибор, который начинает срабатывать при малейшем возникновении разряжения в канализационной трубе при спуске воды. Чувствительный элемент клапана выполнен в виде специальной мембраны из резины или силикона.

Работает он из-за разницы в давлении внутри и снаружи трубы, открываясь при наступлении разрежения при сливе воды, тем самым обеспечивает приток недостающего воздуха в канализационную сеть. Под действием внутренних сил мембрана сразу возвращается на место при полном выравнивании давления, препятствуя проникновению воздуха из канализационной трубы.

Вакуумный клапан на канализационной трубе

Единственными недостатками вакуумного клапана являются:

Залегание (приклеивание) мембраны к месту установки (гнезду) при очень длительном бездействии,
Деформация формы мембраны в течение времени из-за высыхания некачественной резины или от продолжительного и частого срабатывания.

Оба эти недостатка вакуумного клапана не являются такими уже критическими и с легкостью могут компенсировать недорогую стоимость покупки нового прибора и простоту его переустановки.

Как устроить канализационную сеть в своем доме каждый решает сам. Ведь нет однозначного ответа на вопрос: вакуумный клапан или фановая труба, или просто не стоит усложнять схему канализации лишними элементами. Здесь вам в советчики эта статья, здравый смысл, технический расчет и ваш жизненный опыт.

https://youtube.com/watch?v=l0_GJF42Oc4%3F

Установка и ремонт фановых труб

Фановая труба для канализации может быть выполнена как из пластика, так и из чугуна:

Металлические трубы. Это традиционное решение, так как еще 50 лет назад бытовые системы канализации собирались исключительно из чугуна. Материал отличается долговечностью, но он очень неудобен в работе, поскольку имеет существенный вес.

Пластик. Это самый популярный материал для сборки канализации. Многие хозяева меняют отслужившую свое чугунную канализацию на пластиковую, а при постройке новых домов, именно этот материал является самым востребованным. Пластиковые трубы легче, экономически выгоднее и привлекательнее с точки зрения эстетики. Поэтому сегодня чугунные трубы применяют намного реже.

Кроме того, есть условия, которые требуется соблюдать вне зависимости от того, из какого материала изготовлены трубы:

Диаметр фановой трубы должен быть равен (или быть больше) диаметру стояка канализации. Использовать трубу меньшего сечения строительные нормы запрещают.
Фановая труба, как правило, выводится на крышу. Ее нельзя устанавливать вблизи окон и балконов. Минимальное расстояние от поверхности конька кровли – 30 см.

Правила установки фановых труб

При монтаже трубы фановой нужно точно придерживаться рекомендаций, закрепленных в СНиП.

При приобретении материала нужно проследить, чтобы диаметр фановой трубы не был меньше, чем диаметр стояка.

Вентиляционная труба канализации фактически является продолжением стояка, поэтому ее изготавливают из того же материала, что и сам стояк.

Вывод вентиляции на крышу

Правила установки фановой трубы:

Вывод вентиляционной трубы на крышу должен быть организован на высоте не менее 30 см, а лучше 50 см от конька. Однако если крыша является эксплуатируемым объектом (например, на ней устроена летняя терраса), то высота вывода может достигать трех метров.

Если в доме установлено несколько стояков, то их можно оборудовать одной фановой трубой.
Расстояние по горизонтали от окон и балконов здания до выхода фановой трубы должно быть более 4 метров.

При сооружении вентиляции канализации категорически запрещается:

Выводить фановую трубу на чердак, а не на крышу.
Организовывать вывод фановой трубы совместно с выводом дымохода и вентиляционным каналом.
Выводить фановую трубу под свес крыши, поскольку зимой при сходе с кровли снега и льда труба может быть повреждена.

Некоторые домовладельцы, стремясь улучшить работу вентиляции канализации, пытаются установить на трубе дополнительные вытяжные устройства. Такие, как дефлекторы, флюгарки и пр.

На самом деле, такие устройства не только не дают нужного эффекта, но и могут способствовать тому, что в системе будет накапливаться конденсат. А в холодное время года влага может замерзнуть и перекрыть пути движения воздуха и газов.

Размеры

Диаметр сливного отверстия в бачках равняется 7 см. Что касается самих фановых труб, то тут особо жестких требований не существует. В многоквартирном доме они должны быть такими же по размеру, как и главный стояк канализационной магистрали.

В частном жилье вполне оправдано применение меньших выходных размеров в два раза, поскольку по ним будет двигаться воздух. Поэтому там часто монтируют фановые воздуховоды сечением 50 мм. Отвод от унитаза и генеральная труба канализации выполняются одинаковыми – по 100 мм.

Именно такие габариты оказываются наиболее рациональными в частном доме. Но там встречаются и отклонения, особенно если создаваемая нагрузка невелика и одновременный значительный поток воды маловероятен. Если оборудуется вытягивающая либо обеспечивающая приток вентиляция, то стоит ориентироваться на диаметры от 50 до 110 мм (чаще всего 90) при длине 300-400 см. Востребованы трубопроводы высотой 150 см. Подобные величины не просто сложились в рамках повседневной практики – они регламентированы СНиП.

Возвращаясь к габаритам самих фановых труб, стоит отметить, что диаметр 150 и 200 мм характерен для промышленных вариантов этого устройства. В домашних же условиях изредка монтируют трубы диаметром 7,5 см. Такой подход необходим, если более крупные варианты по геометрическим причинам не помещаются в конкретном сантехническом узле.

Материалы, из которых изготавливают фановые трубы для канализации

В состав фанового изделия обычно входят:

тройник;
защитный клапан с крышкой;
несколько труб.

Фановая труба для унитаза подразделяется на виды по материалу, из которого она произведена. Самыми распространёнными материалами являются чугун и поливинилхлорид, а также встречаются стояки из медного материала. ПВХ является самым популярным из этих двух вариантов из-за того, что обладает рядом преимуществ перед металлическими аналогами. Он имеет устойчивость к коррозийным воздействиям и на его стенках практически не откладывается никакого налёта. Помимо этого, невысокая стоимость и простота установки делает изделия из поливинилхлорида лидером на рынке фановых труб.

Однако металлические элементы не окончательно вытеснены из продажи изделиями из ПВХ и во многих частных домах можно встретить детали из чугуна или медного сплава.

В зависимости от того, есть ли защитный клапан в фановом стояке, устройства делятся ещё на два вида. Как уже было сказано выше, защитный клапан не позволяет сточным водам выходить на поверхность. Такая деталь имеет крышку или лепестки. При смывании сточной воды клапан открывается и способствует её выводу, а затем закрывается, предотвращая её движение в сторону помещения. Таким образом, можно сказать, что клапан регулирует направление движения воды и препятствует её перемещению в обратном направлении. Также он выполняет барьерную функцию и не даёт проникнуть мусору в систему, тем самым вероятность засорения канализации снижается. Помимо этого, фановая канализационная труба различается по своим размерам.

В качестве фановой трубы успешно используют современные изделия из полимеров

Ошибки при по монтаже и ремонт

Во время установки вентиляционных каналов неопытные мастера допускают ошибки. Обычно они связаны с желанием побыстрее выполнить работу.

Самые распространенные ошибки такие:

Вывод фанового канала не на кровле, а на чердаке. Со временем газы скопятся в большом объеме. Не находя выхода в атмосферу, они начнут проникать в другие помещения здания.
Монтаж прибора с наружной стороны несущих стен. Это приведет к образованию конденсата, и последующим неприятностям.
Применение декоративного грибка на верхней части канала приводит к снижению показателя тяги. В результате прибор не выполняет своей функции. Это приводит к распространению газов внутри здания.

Ремонт фановых конструкций часто связан с заменой старых чугунных каналов на новые полимерные. Данную процедуру желательно выполнять под руководством опытного специалиста. Изделия из чугуна достаточно тяжелые. При этом они характеризуются хрупкой структурой

Неосторожное обращение с ними придет их поломке. Работать с чугунными деталями нужно предельно внимательно

Иначе можно нанести урон каким-либо элементам констуркции и собственному организму.

Для проведения ремонтных работ нужен различный инструмент. Необходима дрель, болгарка и кувалда. Для решения задачи также может понадобиться и другой инструментарий. Поскольку замена чугунных изделий достаточно сложная и трудоемкая операция. После выполнения демонтажа старых каналов, монтируйте новые. Как это сделать вы уже знаете.

Обратный клапан

Чтобы обеспечить ток жидкости в одном направлении есть устройство, называемое обратным клапаном. Самые популярные каналы для канализационных контуров обладают сечением 110, и 50 мм. Поэтому и рассматриваемая деталь имеет такие же размеры.

Компонент ставят на участке стыка каналов или делают врезку резьбовым стыком. Есть модели, где в качестве элемента, перекрывающего ток жидкости применяется «тарелка». Данный компонент находится внутри прибора.

На него воздействует давление с нужной стороны, и он открывается. Если нечистоты начинают двигаться в противоположном направлении, рассматриваемый компонент блокирует их.

Шаровые модели более популярные.

Работают они по схожему принципу. Но вместо «тарелки» они оснащены шаровым элементом. Данные изделия характеризуются больше надежностью.

Существуют детали фланцевого и муфтового типа. Каждое из них имеет свои особенности. Детали первого типа созданы для магистралей, установленных как горизонтально, так и вертикально. Приборы второго вида ставятся лишь на вертикальные каналы.

Для обустройства унитазов применяют клапаны с показателем сечения 110 мм. На внутреннюю магистраль монтируют изделия с размером сечения 50 мм.

Обратные клапаны делают из:

чугуна;
пластика;
стали.

Выбирать прибор нужно исходя из материалов труб. Если они полимерные, то и устройство должно быть изготовленным из пластика.

Монтаж рассматриваемых деталей осуществляют по-разному. Модели, обладающие значительным показателем пропускной способности, ставят на общих магистралях. Они могут применены для оснащения маленьких частных домов. Для установки в квартире многоэтажных зданий они не рекомендуются.

Установка прибора на все точки слива снижает возможность возникновения аварий

Это важно для тех домовладельцев, которые живут на первых двух этажах многоэтажных зданий. Ведь именно у них риску возникновения аварии самый большой

Чтобы Более детально ознакомиться с устройством обратного клапана и методикой его монтажа прочитайте эту статью.

Видео

Как работает

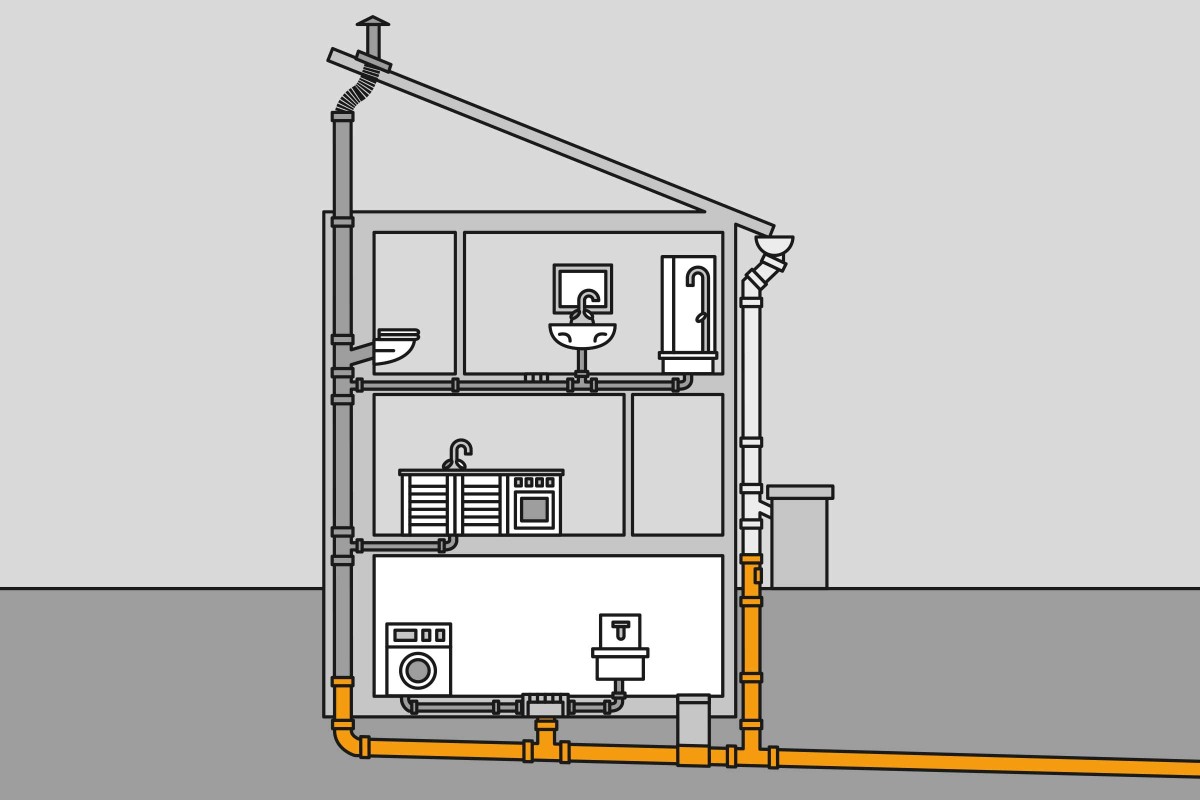

Типовая схема фановой трубы

Можно вспомнить принцип работы печной тяги, когда воздух из нижней заслонки затягивается в печь, проходит через нее и выводит дым и продукты горения в дымоход. Без этого условия не произойдет возгорание топлива, не будет доступа кислорода и вывода дыма из печи. Проверка действия тяги с помощью зажигалки покажет, есть ли в трубе вытягивающий поток.

В фановой трубе создается тяга воздуха, образующаяся из-за разницы воздушных столбов. В вентиляционные отверстия на крышке любого очистного сооружения засасывается воздух, проходит по трубам и выбрасывается через фановый стояк на крышу, и никогда не должно происходить обратного действия.

Типичные ошибки при монтаже

Если за установку данной конструкции взялся неопытный человек, то он может допустить ряд ошибок, включающий в себя:
Вывод стояка внутрь помещения на чердаке. Такое решение чаще всего принимают те, кто не хочет заниматься выводом трубы через кровлю. В результате газы будут накапливаться и рано или поздно проникнут внутрь жилого помещения.

Установка на конструкцию различных вытяжных устройств, к примеру, дефлектора. Неопытные строители считают, что таким образом можно добиться лучшей тяги. Наличие подобного устройства ведет к накоплению на внутренней поверхности стояка конденсата, который впоследствии намерзает и ухудшает отвод канализационных газов.

Монтаж фановой трубы на внешней стене постройки. Данная конструкция также подвержена замерзанию из-за конденсата внутри, поэтому нормально функционировать она не может.
Вывод стояка под свес кровли. В этом случае существует вероятность, что конструкция будет повреждена снежными массами.

Процедура монтажа фановой трубы довольно проста и не требует высокой квалификации, причем абсолютно неважно, нужно ли провести монтаж нового изделия или заменить старое. Главное внимательно изучить инструкции по установке и четко следовать требованиям строительной документации

Целесообразность использования фанового клапана

Если по каким-либо причинам отсутствуют технические возможности обустройства вентиляции для канализационного стояка в доме можно воспользоваться специальными вакуумными клапанами. Такие устройства пусть и не в полной мере, но способны заменить фановую трубу.

Фановый клапан для канализации конструктивно состоит из герметизирующего резинового уплотнителя, снабжённого, слабо натянутой пружиной.
Фановые клапаны устанавливаются на конце канализационного стояка расположенного внутри помещения.
В процессе движения стоков по трубе создаётся разряжение внутри фанового клапана, благодаря чему происходит открывание уплотнителя и компенсация разрежения за счёт притока воздуха из помещения.
После того как давление уравняется, пружина закрывает уплотнитель, не допуская проникновения неприятного запаха внутрь дома.
Также использование обратных клапанов помимо центрального стояка, возможно, на горизонтальных трубах 50 мм диаметра, что позволяет защитить от проникновения неприятных ароматов через сифон.

Прежде чем использовать фановый клапан для канализации нужно понимать, что его эксплуатационный ресурс незначительный, что требует частой его замены. Именно поэтому его нельзя считать равноценной заменой фановой канализационной вентиляции.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

Защита канализационных стоков от грызунов и прочих животных;
Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Установка фановой трубы

Пластиковые и металлические фановые трубы

Для изготовления фанового участка канализации используют пластиковые (ГОСТ 22689.2-89) или металлические (чаще всего чугунные ГОСТу 6942-98) трубы. Пластик предпочтительнее в плане удобства использования и устойчивости к погодным условиям, температуре.

Установка производится в соответствии с требованиями, указанными в документе «Строительные нормы и правила». Чаще всего выбирают и сечением 110 мм – это оптимальный диаметр для выполнения изделием своих функций. Но можно выбрать и больший размер этого параметра. Сечение стояка канализации и фановой трубы должны совпадать, либо диаметр первого должен быть меньше.

Необходимо определиться с типом конструкции фанового трубопровода. Существуют угловые, вертикальные и прямые виды фановых стояков. Выбор типа зависит от особенностей строения и мест нахождения санузлов. Прямые стояки устанавливают перпендикулярно блоку унитаза. Угловые нужны для обустройства вытяжки в сложно устроенных планировках. Вертикально устроенный отвод нужен там, где есть несколько сантехнических узлов, особенно на разных этажах.

Схема установки фановой трубы

Выбор места вывода трубы

Установка осуществляется в несколько этапов, при этом следует соблюдать определенные правила. Начало фанового трубопровода предпочтительно обустроить там, где проходит отопление. Конец и выход на воздух, наоборот, должны находиться в холодном помещении. Если нижняя поверхность труб у начала стояка расположена в холодном месте, то ее стоит утеплить.

Правильный вывод фановой трубы в частном доме

Часть трубы, из которой будет выходить воздух, выводится на крышу. Если ее поверхность не используется, то высота от основания крыши до отверстия может составить 30–50 см. Конец трубопровода на используемой крыше (например, с верандой) должен возвышаться не меньше, чем на 3 м над ее поверхностью. А также стояк располагают как можно дальше от окон, лоджий и балконов – не ближе 4 м. На чердак или под скат фановый его никогда не выводят, так как это может привести к неблагоприятным последствиям, например, повреждению трубопровода.

Несколько санузлов в системе канализации соединяют одним фановым отводом. Его можно прокладывать параллельно с вентиляционным каналом.

https://youtube.com/watch?v=HkdNv_ydf8w

Алгоритм установки

Этапы установки:

Схема выхода фановой трубы на крышу

Для начала необходимо составить проект, спланировать разводку канализации на плане дома.
Монтировать канализацию начинают от стояка.
К стояку подсоединяются первые части системы – косой тройник для соединения с фановой и сточной трубами. Затем при помощи прямых колен, крестовиков и тройников выстраивается вся остальная схема.
Устанавливаются переходники, к которым будет подсоединяться сантехника.
В систему монтируется обратный фановый клапан сразу после узла унитаза.
Канализационная труба для вывода запахов должна в итоге прямо вертикально выходить наверх – на крышу. Не допускается завершать ее на чердаке.
Колена между собой соединяют максимально герметично, иначе вся система потеряет смысл, так как не будет работать правильно.
К стене конструкция крепится специальными железными хомутами при помощи дюбелей.
Конец, выходящий наружу, завершается закругленным коленом или приоткрытым клапаном, который будет препятствовать попаданию дождя и снега внутрь. А также можно поставить внутрь сетку от насекомых.

Необходимости в дополнительных вытяжных устройствах при оборудовании канализационной трубы фановым стояком нет. На протяжении установки конструкции нельзя допускать сужения диаметра труб по направлению к крыше.
Это создаст повышенное давление и помешает канализации выполнить свою функцию.

Обратный клапан и необходимость его установки

Установка обратного клапана в канализации позволит решить следующие проблемы:

Принцип функционирования обратного клапана

обеспечить возврат ассенизационных сточных вод к узлам сантехники;
предотвратить попадание отходов и мусора в канализацию, что позволит избежать появления вредителей, грызунов и засоров;
опустошение внутренних стоков после спуска воды происходит автоматически при открытии крышки клапана.

Обратный клапан работает автоматически – он закрывается, если не поступает вода. Открыть крышку с обратной стороны невозможно благодаря ее конструкции.

Устанавливают клапан как внутри фановой трубы, так и снаружи. При внутреннем типе установки его диаметр должен точно совпадать с сечением трубопровода. Внутреннюю часть колена перед установкой требуется обезжирить, очистить. Клапан должен быть вставлен по направлению движения сточных вод, с лепестками, отогнутыми в сторону сантехники. Как и вся конструкция, место внедрения клапана должно быть абсолютно герметичным.

Перед обустройством фановой канализационной трубы следует оценить, в каком состоянии находится канализация (если речь не идет о полностью новой системе). Старые, отслужившие свое, элементы следует заменить новыми. Тогда санузлы будут работать без проблем, а фановый отвод обеспечит отсутствие плохих запахов.

Установка обратного клапана на канализацию
