Газовая колонка Нева 4511 ремонт своими руками: устраняем неисправности газовой колонки нева 4511, а также обзор цен

Возможные неисправности «лягушки»

Корпус водяного регулятора прочен, рассчитан на работу при большом напоре воды (расход до 3 м3/час). Деталей, которые могут прийти в негодность и стать причиной поломок газовой колонки, в водяном узле немного.

Возможные неисправности:

• прорыв мембраны;
• нарушение целостности пластиковой тарелки – мембрана не может подвинуть шток;
• образование накипи на штоке, замедляющей движение стержня или приводящей к его заклиниванию, что происходит из-за протечки сальника;
• разрушение шарика-замедлителя (очень редко, но случается), засорение канала, заклинивание шарика;
• заполненность мусором сеточки фильтра, что понижает напор воды из-за перекрытия прохода;
• попадание мусора в штуцер Вентури из-за чего понижается напор в кране горячей воды, колонка не работает;
• износ прокладок, сальников – это причина протечек, приводящих к образованию накипи.

Большинство из этих неисправностей имеет характерные симптомы, которые можно выявить при внешнем осмотре.

Протечка прокладки сальника приводит к образованию накипи и закисанию штока. Всю накипь следует удалить. Вывернуть и очистить втулку, заменить прокладку и сальники, шток очистить и смазать

Любые протечки требуют вмешательства, которое не следует на долго откладывать. Длительное воздействие воды окисляет контакты. В результате, микровыключатель становится неремонтоспособным, совершенно негодным.

Виды колонок

Источником энергии газовой колонки является газ

При выборе оборудования в первую очередь стоит обратить внимание на технические характеристики, цену и качество устройства. По техническим характеристикам газовые колонки разделяются:

1. По мощности. От нее зависит объем нагретой воды.
2. По виду дымохода.
3. По типу розжига.
4. По габаритам.
5. По условиям безопасности.
6. По дополнительным возможностям.

Фирма Нева является отечественным производителям. Они выпускают качественную продукцию по приемлемой стоимости. В интернете можно найти массу положительных отзывов о данной фирме. Сборка и комплектующие устройства выполнена на высоком уровне. Фирма Нева дает гарантию на оборудование на 12 лет. Обслуживать по гарантии газовую колонку вы сможете в течение 2 лет.

Горелка тухнет сразу после запуска.

Среди причин потухания огня, спустя несколько секунд после загорания, следует выделить такие:

1. Сломан датчик ионизации. В этом случае требуется очистить электрод от слоя сажи либо выправить носик датчика так, как показано на видео. Часто деталь просто выходит из строя, поэтому потребуется полная замена элемента.

1. Размыкание электрической цепи. В результате частого отсутствия тяги в дымоходе датчик температуры перегревается, и электрическая цепь размыкается либо происходит растяжение мембраны. Проблема решается прочисткой вентиляционного отверстия и ремонтом электроники (при необходимости).
2. Неправильно выставлены настройки датчика температуры. Если расходуется небольшой объём воды при установленном максимуме в 90 градусов, датчик перегрева сработает и прекратит подачу газа. Чтобы решить проблему, отрегулируйте параметры температурного устройства.

Ремонт газовой колонки Нева

Большинство моделей газовых колонок Нева показали себя, как простые и доступные в ремонте водогрейные устройства. До надежности европейских моделей им далеко, но ремонт их обходится на порядок дешевле, и почти всегда его можно выполнить своими руками.

Выход из строя и последующий ремонт свечи розжига по правилам считается нетипичным случаем поломки, поэтому, выполнив ремонтные работы, будет правильным поискать причину дефекта. Чаще всего выгорание пластика происходит из-за конденсата, стекающего по системе вентиляции на корпус газовой горелки.

Как выполнить ремонт накидной гайки теплообменника

Одним из наиболее распространенных дефектов газовых колонок Нева практически для всех моделей, остается низкое качество металла теплообменника. По правилам теплообменный контур, по которому движется вода, не должен контактировать с алюминиевыми деталями, например, газовой горелки или блока-регулятора. Любой подобный контакт может стать причиной электрохимической коррозии медных стенок, и тогда ремонт будет просто бесполезен.

Кроме того, не всегда соблюдаются правила заворачивания накидных гаек, которыми теплообменник крепится к регулятору и выводной трубе. С каждым снятием и ремонтом теплообменника гайки вырезают в медной стенке тонкую, едва различимую дорожку. В конечном итоге развальцованный торец и часть медной трубы на десятый раз закручивания просто обламываются.

В этом случае приходится подрезать и выравнивать место поломки, устанавливать новую гайку с наружной резьбой и соединять теплообменник с блок-регулятором обычным гибким шлангом. Любой другой вариант ремонта, как показывает практика, оказывается недолговечным.

Ремонт микровыключателя в системе запуска газовой колонки

Ситуация, схожая с Оазисом на севших батарейках, случается и с газовой колонкой Нева. При попытке запустить Неву зажигается индикаторное табло, но воспламенения газовой горелки не происходит. Иногда колонку удается включить на 4-5 раз.

В данной ситуации требуется ремонт микровыключателя, по причине преждевременного износа детали или неправильной регулировки узла.

Выключатель располагается рядом с блоком контроля давления воды. При запуске колонки мембрана на блоке выдавливает шток, который разблокирует контакт выключателя. В отличие от Оазиса, все детали блока, в том числе и шток, изготовлены из латуни, поэтому коррозии нет, ремонту и замене подлежит сам микровыключатель.

Для выполнения ремонтных работ необходимо отсоединить разъем, отвернуть два винта М3 и снять корпус выключателя с планки, как на видео

Заменить микрик несложно. Можно купить оригинальную деталь за 400-500 руб. в специализированном салоне или приобрести аналог за 50 руб. в любом магазине радиодеталей. Разницы для ремонта никакой, в обоих случаях продадут деталь из китайского ширпотреба.

Для того чтобы выполнить ремонт, потребуется отпаять две жилы провода с разъемом от ножек выключателя, одеть термоусадочную трубку и припаять к контактам новой детали.

На завершающем этапе ремонта выключатель прикручивают старыми винтами на крепежную планку на блоке. Далее нужно отрегулировать положение корпуса микровыключателя так, чтобы шток при перемещении полностью отпускал контакт. Делается это с помощью крепежных винтов. Один из винтиков выгибается с радиусом, соответственно, вращая его, можно добиться перемещения корпуса выключателя в нужном направлении.

Конструкция и принцип работы ПГВ «Нева»

В серии проточных газовых водонагревателей (ПГВ) торговой марки «Нева» представлено множество моделей и модификаций. На сегодняшний день наиболее массовыми являются NEVA-4510М, NEVA-4511, NEVA 4513М с электророзжигом.

Они изготавливаются на заводах отечественной компании BaltGaz Group в соответствии с ГОСТ 31856-2012 и в своем составе имеют:

• металлический корпус;
• газовый тракт;
• водяной контур;
• горелку;
• тракт сгорания;
• систему безопасности;
• систему управления;
• блок регулировки.

Перечисленные узлы состоят из множества элементов, часть из которых показана на схеме ниже.

Основные позиции: 6, 7, 8 – патрубки для водопровода, ГВС и газовой трубы; 12 – водяной блок; 13 – кран регулировки расхода воды; 15 – микровыключатель; 16 – блок управления, 17 – газовый блок; 18 – кран регулировки расхода газа; 19 – электромагнитный газовый клапан; 20 – горелка; 23 – свеча; 24 – датчик горения пламени; 25 – теплообменник; 29 и 32 – датчики перегрева и тяги; 34 ¬ батарейный отсек

Водяной контур начинается с патрубка, подключаемого к трубопроводу с холодной водой, и закачивается патрубком горячего водоснабжения. Сюда входит и водяной блок, играющий ключевую роль в электророзжиге. Он состоит из нижней и верхней камеры, между которыми находится эластичная мембрана.

При включении крана, поток холодной воды устремляется к теплообменнику, но по пути проходит нижнюю камеру и полностью заполняет ее. Под давлением воды мембрана газовой колонки выгибается и давит на тарельчатый клапан штока, расположенного в верхней камере.

Шток водяного блока выдвигается через отверстие и воздействует на соосно расположенный шток газового блока. Тот в свою очередь воздействует на механический газовый клапан, тарелка которого отодвигается и дает проход газу, мгновенно заполняющему коллектор горелки.

Одновременно при движении штока срабатывает пластина микровыключателя, замыкая электрическую цепь.

Электрический ток поступает от батарей, расположенных в батарейном отсеке и обеспечивает питание блока управления, который подает электрическое напряжение на запальную свечу и открывает электромагнитный клапан. Между насадкой горелки и электродом свечи возникают искровые разряды, разжигающие горелку.

Тепло, получаемое при сжигании газа, передается к трубе теплообменника, по которой протекает вода. В результате через несколько минут после включения крана из него льется горячая вода. При выключении крана происходят обратные процессы, и горелка гаснет.

На лицевой стороне облицовки расположены ручки регулировки, а также дисплей, на который выводится температуры воды в точке водозабора

Газ является одним из самых чистых в экологическом смысле видов топлива, но и при его сгорании выделяется диоксид углерода, водяные пары, азот. По газоотводящей трубе и дымоходу газового котла они из камеры сгорания удаляются наружу. Отвод продуктов сгорания возможен только при наличии должной тяги в дымоходе.

Для контроля над работой колонки и обеспечения ее безопасной эксплуатации в конструкцию включены следующие датчики:

• наличия пламени;
• наличия тяги;
• температуры воды.

Благодаря этим компонентам газ поступает к горелке только при включенном кране и наличии воды в водопроводе. Если горелка по какой-то причине гаснет, подача газа незамедлительно прекращается.

К автоматическому выключению водонагревателя приводит отсутствие должной тяги в дымоходе, повышение температуры воды в точке водозабора до 90°С. Если давление в водяном контуре достигает критического значения в 1000 кПа, срабатывает аварийный клапан и происходит слив излишней воды.

Современные модели оснащены не только ручками регулировки расхода воды и газа, но и ручкой «Зима/Лето», которая выставляется в нужное положение в зависимости от времени года

Теперь, когда вы познакомились с  устройством и конструкцией газового водонагревателя Нева, можно переходить к следующей главе статьи, в которой мы перечислим самые распространенные неисправности, причины их возникновения и способы устранения.

Примите во внимание, что производитель рекомендует для выполнения техобслуживания и ремонтных работ, связанных с разборкой газоводяного узла, вызывать сотрудников сервисного центра, с которым заключен договор на поставку газообразного топлива и обслуживание оборудования

Инструкции по эксплуатации

Так же наши посетители часто задают вопрос: где найти инструкцию к газовой колонке «Нива»? Специально для вас мы собрали инструкции для самых популярных моделей. Пользуйтесь на здоровье!

Проточные газовые водонагреватели «Нева»(газовая колонка) обеспечивают быстрый нагрев воды для хозяйственных и бытовых нужд. Одна колонка может использоваться для нескольких источников потребления горячей воды, например, для кухни и ванны.

Газовые колонки «Нева» очень надежны и просты в эксплуатации, способны работать с водой любой жесткости. Проточные газовые водонагреватели «Нева» оснащены датчиком тяги и автоматикой безопасности. Колонка автоматически начинает работу при открытии крана горячей воды и завершает ее при закрытии крана. При этом заданная температура и нужное давление газа поддерживается автоматически. Даже при низком напоре воды колонки «Нева» отлично справляются со своим предназначением.

Газовые колонок компании Neva, изготовленны с учетом современных технологий и обеспечат постоянную бесперебойную подачу горячей воды в Вашем доме, квартире, коттедже.

Все газовые колонки НЕВА имеют одну принципиальную схему, в основе которой лежит газовая горелка и медный теплообменник, через который проходит вода. Газовые водонагреватели НЕВА проточного типа безопасны в эксплуатации. Система безопасности позволяет контролировать пламя запальной горелки и циркуляцию воды в теплообменнике.

Преимущества газовых колонок НЕВА:

• компактные размеры;

отсутствие необходимости в электроподключении;

неограниченный объем горячей воды;

экономичность.

Газовые водонагреватели «Neva» при необходимости могут оснащаться комплектом для работы с сжиженным газом.

Заводская гарантия газовых колонок «Neva» — 2 года.

Модельный ряд и цены на газовые колонки «Нева Люкс»:

(при нажатие на любую из моделей, Вы сможете узнать более подробно о данной газовой горелке)

наименование колонки ВПГ	краткое техническое описание	Цена в рублях с НДС
17 кВт, 10 л/мин, автоматическое электр зажигание, компактные раз-ры, камера сгорания с водяным охлаждением, 650*356*218, вес 10 кг	запрос
NEVA-4610	20 КвТ 10 л/мин, 610*350*185, вес 10,5кг., Электронное зажигание от батареек; Водонагреватель спроектирован специально для российских условий эксплуатации, поэтому надежно работает даже при пониженном давлении воды (0,15 атм).	запрос
21 кВт, 11 л/мин, пьезоэлектрическое зажигание, компактные раз-ры, камера сгорания с водяным охлаждением, 565*290*2121, вес 10 кг	запрос
21 кВт, 11 л/мин, автоматическое электр зажигание, камера сгорания с водяным охлаждением 565*290*221, вес 11 кг, лиц.часть полукруглая	10 000
NEVA-5111	21 кВт, 11 л/мин, 565*290*211, вес 10 кг. пьезоэлектрическое зажигание и система гидравлической модуляции пламени горелки, обеспечивающая поддержание установленной температуры горячей воды с точностью до ± 5 °C. Эта модель оснащена турбулизаторами для исключения шума и вибраций на малых и больших расходах, а также препятствующим образованию местного закипания в калорифере.	21 кВт, 11 л/мин, пьезоэлектрическое зажигание,гидравлическое управление модуляцией пл. горелки, автоматическое огр. давления газа, камера сгорания с вод охл, водогазовый блок (Германия), авт. поддерж.температуры воды, 565*290*221, вес 9,5кг	запрос
28 кВт, 14 л/мин, автоматическое электр зажигание, гидр. управление модуляцией пламени горелки, электронное управл. авт. безопасности, водогазовый блок (Япония), отключаемая запальная горелка, 650*240*350, вес 13кг	запрос

Несмотря на то что сети жилищно-коммунального хозяйства неустанно модернизируются, качество предоставляемых ими услуг на сегодняшний момент оставляет желать лучшего.

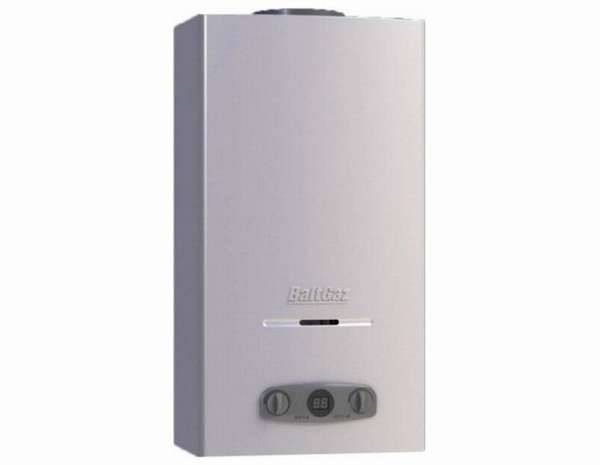

Кто может осуществлять Монтаж газовой колонки BaltGaz

Оглавление

• Кто может осуществлять Монтаж газовой колонки BaltGaz
• Место и схема установки
• Подключение аппарата к дымоходу Вариант подключения аппарата к дымоходу

Устанавливать колонки могут только специально обученные специалисты. У специалиста должен быть допуск по работе с внутри-домовым газовым оборудованием. Такие специалисты ежегодно проходят экзамены и подтверждают свою квалификацию.

Так же мастер, который Вам производит монтаж должен числиться в штате организации у которой есть допуск СРО, на определенные виды работ. Вид работ разрешающий проводить монтаж газового оборудования: 19.8 Монтаж и демонтаж газового оборудования потребителей, использующих природный и сжиженный газ.

Так же монтажная организация должна согласовать свои документы с заводом изготовителем. Если документы не согласованы, в гарантийном обслуживании может быть отказано.

Если монтаж проводит частник самостоятельно, то завод изготовитель не оказывает гарантийное обслуживание. Рекомендуем Вам обращаться по монтажу газовых колонок к нашим специалистам, тогда Вы получите гарантийное обслуживание в течении 5 лет, а так же будете спокойны за себя и за свою семью, что газовый водонагреватель установлен правильно.

Нева Транзит ЕМТ

Эта модель оснащена системой принудительной вытяжки отработанных газов. Аппарат идеально подходит для эксплуатации в помещениях, где не предусмотрена система выведения дыма. Вентилятор эффективно удаляет дым через воздуховод. Если в вашем доме не предусмотрен централизованный дымоход – серия Транзит ЕМТ будет подходящим выбором.

Среди конструкционных особенностей данной модели отметим:

• Индикатор контроля температуры;
• Систему автоматического поджигания;
• Систему контроля пламени горения;
• Встроенный предохранитель, срабатывающий при отключении электропитания;
• Вентилятор со встроенной функцией продувки;
• Дымовыводящую трубу из нержавеющей стали.

Отметим, что колонка Нева Транзит ЕМТ способна функционировать при малом давлении воды. Это особенно актуально для некоторых регионов России, где проблемы водоснабжения являются нормальным явлением.

Розжиг колонки

• розжиг вручную;
• пьезорозжиг;
• электронный;
• микротурбинный.

Ручной способ розжига — редкость для современных колонок. В старых моделях нужны были спички для поджога газа. Сегодня такие модели встречаются редко.

Пьезорозжиг. По аналогии с пьезовыми электроплитами, для поджога газа нужно нажать на кнопку на панели колонки. Такой способ все ещё используется в современных моделях.

Электронный. Наиболее удобный и популярный способ. Надежность и экономичность в расходе газа делают такие модели чуть более дорогостоящими. По аналогии с автомобилем, искра создается малым элементом питания, чаще используют батарейки. Колонка NEVA 4511 относится к данному модельному ряду.

Что касается микротурбинных, то в них ток генерирует гидродинамический генератор, управляемый водяным потоком. Стоимость таких экземпляров значительно выше.

Колонки с электророзжигом просты в эксплуатации. Газ поджигается автоматически при открытии крана с водой, тем самым вы можете экономить расход газа.

Модельный ряд газовых колонок Нева

Колонка газовая Нева 4510

Одной из популярных моделей является газовая колонка Нева 4510. Агрегат оснащается электронной автоматической системой розжига. Производительность водонагревательного оборудования составляет 10 л/мин.

Колонка включается при минимальном давлении в 0,29 атм, мощность составляет 17 кВт, а вес устройства равен 10,4 кг. Модель характеризуется невысоким потреблением топлива. Так, Нева 4510 расходует 0,77 м³/час сжиженного газа, а природного − 1,95 м³/ч. Габариты устройства − 648×356×218 мм.

Колонка газовая Нева Люкс 5514

Нева Люкс 5514 является одной из лучших моделей бытовых газовых колонок, которая по основным техническим показателям не уступает известным брендам. К конструктивным особенностям агрегата следует отнести:

• наличие датчика тяги,
• надёжную камеру сгорания, оснащённую системой водяного охлаждения,
• автоматическое поддержание заданной температуры воды,
• интегрированный пьезоподжиг,
• гидравлическая система управления модуляцией интенсивности пламени,
• автоматический ограничитель уровня давления газа.

Мощность водонагревателя составляет 28 кВт, производительность − 14 л/мин, а весит устройство 12 кг. Этих показателей вполне достаточно, чтобы обеспечить бесперебойную работу агрегата для снабжения горячей водой одновременно двух заборных точек. Колонка включается автоматически в момент открытия водопроводного крана.

Водонагреватель имеет габариты: 650×350×299 мм. Изделие обладает стильным современным дизайном. На лицевой части экрана агрегата Neva Lux 5514 расположен поворотный регулятор, благодаря которому настраиваются рабочие параметры оборудования.

Наличие системы электроподжига обеспечивает экономный расход потребляемого газа, благодаря чему оплата коммунальных платежей обходится по достаточно низкой цене. Газовая колонка Нева Люкс 5514 характеризуется стабильной бесшумной работой, к тому же появление неисправностей агрегата наблюдается достаточно редко.

Колонка газовая Нева 4511

Если требуется мощный проточный водонагреватель, следует обратить внимание на модель Нева 4511. Она обладает привлекательным дизайном, качественной сборкой и высокой производительностью – за 1 мин работы агрегат успевает подогреть 11 л воды, показатель мощности равен 21 кВт

О том, как правильно подключить устройство к системе водоснабжения, газовой магистрали или баллону со сжиженным газом, можно прочесть в инструкции по эксплуатации. По отзывам пользователей, газовая колонка Нева 4511 отлично справляется одновременно с несколькими точками потребления.Вес колонки составляет 11 кг, размеры устройства – 565×290×221 мм. Модель оборудована автоматическим электронным поджигом и имеет водяное охлаждение камеры сгорания.

Видео: «Колонка Нева 411 не загорается – способ устранения неисправности»

Колонка газовая Нева 4513

Бытовая газовая колонка Нева 4513 оснащена автоматической системой электроподжига. Номинальная мощность модели равна 25 кВт, производительность агрегата составляет 13 л/мин. При весе в 15,8 кг габариты изделия − 665×390×237 мм. В колонке установлена камера сгорания с охлаждением водяного типа.

Нева 4513 проста в эксплуатации, обладает длительным сроком службы и высокой степенью безопасности. Мощности агрегата вполне достаточно для горячего водоснабжения одновременно нескольких потребителей.

Технические характеристики газовой колонки Нева 3208

Модель проточного газового водонагревателя Нева 3208 может функционировать при минимальном давлении в 0,15 атмосфер. При номинальной мощности оборудования в 23,2 кВт, его производительность составляет 6,5 л/мин. Монтаж колонки осуществляется в вертикальном положении, подвод магистралей – нижний.

Весит устройство 19,5 кг, а его габариты составляют 730×390×280 мм. Колонка оснащена системой электроподжига. Если колонка Нева не зажигается, скорее всего, поломка заключается в неисправности теплообменника. Она устраняется путём промывки трубопровода.

Колонка газовая Нева Транзит

Особенности эксплуатации колонки семейства Нева Транзит рассмотрим на примере модели ВПГ-ЕМ (также существуют ВПГ-Е И, ВПГ-Е, ЕМТ мощностью 12−24 кВт, производительностью 6−12 л/мин). Проточные агрегаты поддерживают заданную температуру нагрева жидкости в автоматическом режиме.

В колонке имеется устройство газовой модуляции: посредством изменения положения штока можно снизить объём расходуемого топлива и увеличить эффективность нагрева. Помимо этого, уменьшается количество отложений в трубопроводе теплообменника, за счёт чего существенно увеличивается эксплуатационный срок агрегата.

Устройство и принцип действия

Во многих случаях исправить проблему с автоматическим розжигом либо с иными составляющими аппарата бывает довольно легко, при этом даже не приходится обращаться к содействию профессионалов. Однако чтобы понять, по каким причинам плохо работает газовая колонка Neva, стоит изучить ее устройство.

В систему входят:

• корпусы (у настенных моделей — дополненные монтажными петлями);
• теплообменники из меди;
• узлы оборота воды;
• горелочные комплексы;
• концентраторы газообразных продуктов горения (диффузоры);
• патрубки для связи с дымоходом;
• трубки, подающие воду;
• электрод запала;
• кран, регулирующий проход воды;
• сегмент для батареек;
• система, регулирующая мощность прогрева и расход топлива;
• ионизационный индикатор огня.

Типичный метод работы газовой горелки очень прост. Как только открывают водопроводный кран, подающий горячую воду, давление струи начинает действовать на мембрану регулирующего узла. Под ее нажимом передвигается шток, который открывает клапан газа, при этом замыкаются контакты переключающего устройства. По электрической цепи ток от элементов питания начинает поступать на контроллер. Электроника подает сразу два сигнала: по одному открывается клапан, дающий путь газу, по второму появляется электрическая искра на специальных электродах.

Как только распознаватель огня обнаруживает характерную ионизацию, он отправляет сигнал на центральную автоматику. Та перестает инициировать появление искры. Нагревание осуществляется в типовом рабочем режиме. Вентиль смесителя перекрывается. Мембрана сразу отходит назад, а клапан прохода газа закрывается.

В этот момент запускается концевой выключатель, останавливающий подачу тока на контроллер. Без электроснабжения остается и электромагнит. Так как в горелку газ не поступает, она должна сразу погаснуть. Клапан подключен к одной цепи с измерителем тяги. При исчезновении этой тяги или чрезмерном ослаблении ее разогретый датчик размыкает цепь, тем самым прекращая питание электромагнита и проход газа на горелку.

Устройство и принцип действия модели Neva 4511

Невозможно самостоятельно отремонтировать бытовой прибор, не зная, как он функционирует и из чего состоит. В отличие от водогрейных аппаратов старого типа, эта серия газовых колонок оборудована контроллером и электрическим розжигом, позволившим убрать постоянно горящий запальник. В остальном конструкция осталась довольно простой и ремонтопригодной. Она состоит из таких основных элементов:

1. Корпус с петлями для настенного монтажа.
2. Диффузор – сборник продуктов горения с патрубком для дымохода.
3. Медный теплообменник.
4. Газогорелочное устройство.
5. Водяной узел.
6. Мембранный исполнительный элемент (так называемая лягушка).
7. Газовый клапан с электромагнитом, соединенный общим штоком с водяным узлом.
8. Контроллер.
9. Микровыключатель подачи питания на электронный блок.
10. Трубки подачи воды.
11. Запальный электрод.
12. Датчик пламени (ионизации).
13. Дополнительный электрод для розжига горелки.
14. Кран – регулятор протока.
15. Регулировка интенсивности горения и температуры нагрева.
16. Подключение датчика тяги, установленного внутри диффузора.
17. Отсек для элементов питания (батареек).

Выше на схеме представлено устройство газовой колонки Нева с цифровыми обозначениями деталей, соответствующими перечню.

Автоматическим включением и нагревом управляет водяной узел вместе с контроллером, а за безопасную подачу газа отвечает электромагнитный клапан, скоммутированный с датчиком тяги. Алгоритм работы водонагревательного прибора выглядит так:

1. После открытия крана горячей воды на входе «лягушки» возникает давление, воздействующее на резиновую мембрану узла. Она перемещает шток, открывающий газовый клапан и замыкающий контакты микропереключателя.
2. Когда электрическая цепь замкнута, питание от батареек поступает контроллеру. Он дает одновременно 2 команды: открыть электромагнитный клапан для прохода газа и создать искру на запальных электродах. В результате происходит розжиг горелки.
3. Датчик пламени фиксирует появление огня и передает импульс электронному блоку, который прерывает искрообразование. Нагреватель переходит в рабочий режим.
4. При закрытии вентиля на смесителе давление в сети исчезает и пружина отбрасывает мембрану «лягушки» назад, одновременно закрывая механический газовый клапан. Срабатывает концевой микровыключатель и контроллер лишается питания, а вместе с ним – электромагнит. Подача топлива прекращается и горелка гаснет.

Чтобы исключить возможный перегрев воды в теплообменнике, производителем реализовано простое техническое решение: в трубопровод встроен температурный датчик, связанный с контроллером. Если поток нагреется до критического уровня (около 90 °С), то подача газа автоматически прекратится и горелка потухнет. Более наглядно строение и принцип работы колонки Нева 4511 показано в видео:

https://youtube.com/watch?v=–nsb1QhsZE

Правила демонтажа и разборки редуктора

Независимо от того, какой модификации газовая колонка, перед началом ремонта или профилактического обслуживания отключите подачу на агрегат газа и холодной воды.

Для слива воды из системы открываем кран горячей воды, располагающийся ниже всех водоразборных устройств, запитанных от колонки. Под демонтируемый водяной узел помещаем широкую ёмкость (таз или ведро), куда будут сливаться остатки воды из редуктора.

Извлечение редуктора из колонки

Часто лягушку можно снять отдельно. Но в некоторых колонках сделать это невозможно, поэтому придётся демонтировать оба блока вместе. Есть модели проточных водонагревателей, в которых для того, чтобы получить доступ ко внутренностям лягушки, совсем не обязательно демонтировать её, – достаточно снять крышку.

Демонтаж лягушки водонагревателя «Нева 3208»

В колонке «Нева 3208» демонтировать редуктор легко, как и в других аналогичных аппаратах. Для этого нужно открутить накидные гайки на вводном и выводном патрубках корпуса, а также открутить три винта, которыми лягушка крепится к газовому узлу. При откручивании гаек и винтов, фиксирующих водяной регулятор, придерживаем демонтируемый блок рукой, чтобы случайно не деформировать детали газового узла.

При демонтаже водяного регулятора гаечным ключом в указанном порядке откручивают 2 накидные гайки патрубков, затем отвинчивают 3 винта отверткой

Порядок извлечения редуктора «Нева-транзит»

Для ремонта водяного редуктора его нужно извлечь из корпуса колонки. Как это сделать разберём на примере демонтажа колонки «Нева-Транзит», так как крепление газоводяных узлов во многих современных моделях очень похоже. Сначала снимаем регулирующие рукоятки на передней панели. Они просто одеты на штоки.

После этого, выкрутив саморезы, снимаем переднюю панель

Обратите внимание, что цифровое табло на передней панели присоединено с помощью разъёмных клемм к электронным устройствам колонки. Поэтому, выдвинув панель на себя, разъединяем клеммы и только после этого убираем панель окончательно

У вас газовая колонка Нева? Рекомендуем подробнее прочесть о типовых неисправностях и способах их устранения.

Разборка водяного регулятора

Освободив лягушку, и слив из нее последнюю воду, отвинчиваем крышку. Часто винты бывают закисшими. Для облегчения работы и чтобы не сорвать шлицы, применяем спецсредство WD-40. Вывернув винты, снимаем крышку, удаляем мембрану и осматриваем состояние внутри.

Пришедшие в негодность детали заменяем, очищаем и промываем внутренности (поверхности, каналы, при необходимости – очищаем корпус снаружи), устанавливаем детали на место и собираем лягушку в обратном порядке.

Обратная сборка лягушки

Особо важно правильно установить диафрагму. Перепускное отверстие должно точно совпадать с одноименными отверстиями крышки и основания

Если канал, соединяющий полости основания и крышки, будет перекрыт, колонка работать не будет.

Установив крышку на основание, закручиваем винты. Собранный редуктор устанавливаем на место (также в обратном порядке), не забывая про уплотнительные прокладки на патрубках и на соединении водогазового узла с платформой ножки газовой горелки.

Наживлять и окончательно закручивать винты следует без допускания перекоса. Для этого их устанавливают и наживляют попарно-перекрестно и аналогично завинчивают до упора

В данном месте (между горелкой и газовым узлом) установлена прокладка. Будьте внимательны – безопасность газовой колонки обеспечивается герметичностью этого узла

Тестирование отремонтированного узла

После установки отремонтированной лягушки, проверяем работу водяной части без подключения газа, открыв кран горячей воды.

Наблюдаем:

• не появились ли на соединениях капли;
• одинаков ли расход при включении горячей и холодной воды по отдельности;
• щелкает ли запальное устройство горелки;
• нормально ли движется шток при открытии и закрытии крана.

Если не все идет как надо, стоит перепроверить свою работу. Впрочем, иногда причина может крыться не только в водяном узле.

Только после того, как смонтированная лягушка выдержала тестирование, можно подавать газ на колонку. Но не стоит забывать о правилах безопасности при использовании колонки. А при появлении запаха газа следует немедленно перекрыть его подачу, устроить проветривание и вызвать газовиков.

Выводы и полезное видео по теме

Узнать, как отремонтировать лягушку китайского водонагревателя можно из следующего видеоролика:

О ремонте ВУ газовой колонки Vaillant 24\2 GRXI просто и наглядно в этом ролике:

Водяной узел ГК Bosch может показаться очень сложным. Однако, многие детали по отдельности замене не подлежат, поэтому придется покупать узел в сборе. Хорошо, что демонтировать и собирать узел просто:

В ролике объясняется, почему не стоит затягивать с заменой сальников штока, едва вы заметили появление капелек. Показано, как разобрать шток, заменить сальники и снова собрать:

В целом, устройство любого водяного блока бытовой газовой колонки довольно надежно разработано и выполнено. Если установка была произведена правильно, и профилактические осмотры со своевременной заменой расходных материалов проводятся регулярно, то проблемы с эксплуатацией колонок случаются не часто. Чтобы отремонтировать водяной узел нагревателя, не всегда нужен специалист газовой компании. Многие виды работ можно выполнить самостоятельно.
