Газовый камин

Практическое использование газового камина

Основное преимущество пропана состоит в том, что газ можно сжигать в виде смеси с воздухом в очень точно подобранных пропорциях. Большая часть тепла передается чугунному корпусу камина, как в случае с форсуночными моделями, или непосредственно в пространство комнаты, как это происходит в инфракрасных горелках.

Для организации отопления с помощью баллонного газа потребуется:

• Выделить отдельное помещение на даче под установку баллона с пропаном. Помещение должно быть изолировано от жилых комнат и оборудовано хорошей приточной вентиляцией. В блоке устанавливают пропановый баллон, на который монтируют редуктор давления и соединяют металлическим шлангом с газовым камином;
• Если мощность газового камина более 3 кВт/ч, потребуется изготовить дымоход из чугунной и стальной трубы. Наружную поверхность дымовой трубы покрывают минеральным изолятором и закрывают чехлом. Маломощные газовые камины рассчитаны на удаление продуктов горения с помощью приточно-вытяжной вентиляции;
• В комнате с газовым камином обязательно устанавливаются датчики неполного сгорания газа и система сигнализации. Для моделей с закрытой камерой сгорания датчики и дымоход не требуются. В этом случае для работы камина потребуется электроэнергия для работы автоматики и вентилятора продувки камеры.

Для подключения и запуска форсуночного газового камина обычно приглашают специалиста газовой службы или мастера фирмы, продавшей и установившей оборудование.

В современных каминных конструкциях топочная камера зачастую оформляется в виде имитации раскаленных углей или дров. Одну из стенок камеры выполняют из закаленного стекла, поэтому при работе газового камина можно наблюдать «живые» огоньки пламени.

Если исходить из расчета, что для обогрева 10м2 помещения потребуется 1 квт/с тепловой энергии, то для двух комнат по 20 м2 дачного домика будет достаточно маленького четырех киловаттного газового камина. Расход пропана составит 0,75 литра в час, соответственно, за два дня выходных затраты на отопление составят 36 литров газа. Для отопления одной комнаты, что чаще всего практикуется в осенне-зимний период, расход уменьшится до 18 литров.

Инфракрасные и катализаторные камины

Горелки беспламенного горения показали себя наиболее экономичными и эффективными при отоплении относительно небольших, в 15-20 м2 помещений. Конструктивно такой обогреватель состоит из стального корпуса и высокотемпературной горелки, вмонтированной в центре устройства. В отличие от чугунных форсуночных вариантов, инфракрасные горелки позволяют локально нагревать часть помещения.

Это очень удобно, если, например, дачный домик построен в виде студии из одной большой комнаты. Полноценно обогреть такое помещение традиционным способом даже с помощью угольной печи было бы достаточно сложно и накладно, поэтому для загородного дома инфракрасная система на баллонном газе будет идеальным решением.

Такой камин можно относительно просто сделать своими руками из промышленного газового обогревателя. Для эффективной работы потребуется заменить переносной баллон на 5 литров подключением баллонного газа от стационарного баллона, установить конструкцию на стальную подставку с отражателем из алюминиевой фольги.

Катализаторные камины применяются в качестве отопительных устройств для малоразмерных помещений, где наличие открытого огня не допускается из соображений пожарной безопасности. Конструктивно такой камин представляет собой оребренный алюминиевый корпус с капсулой катализатора и вентилятором, нагнетающим воздух в смеси с баллонным газом. Единственным недостатком такого каминного устройства является высокая стоимость катализаторного блока. Цена литрового каталитического патрона составляет около 300 Евро при ресурсе в 700-800 часов работы.

Общие правила устройства дымохода для печи

Еще одно условие нормальной работы газовой печки — устройство дымохода. Для печей, работающих на газе, дымовые каналы должны быть вертикальные, без уступов. Конструкция дымохода дровяной печи часто не подходит для вывода продуктов сгорания газа.

Уклон дымохода допускается, но не больше 30°, и при условии, что сечение труб на наклонных участках не меньше сечения труб, установленных вертикально

Переоборудовать старый дымоход можно путем гильзирования. Варианты модернизации:

• Установка в дымоходный канал трубы из нержавейки. При этом диаметр и высоту трубы следует подбирать соответствующий характеристикам дымоходного канала. Зазор между стенками дымохода и трубы заполняют негорючим теплоизоляционным материалом типа керамзита, пеностекла.
• Применение технологии FuranFlex. Метод заключается в размещении эластичной полимерной трубы внутри канала, которая под давлением принимает его форму и затвердевает. Защитный слой служит для утепления, герметизации и внутренней защиты дымохода.

Если ни один вариант переделки дымохода не подойдет, придется устанавливать новый. В зависимости от места расположения печки, возможны два варианта устройства дымохода: наружный приставной или внутренний.

Влияние характеристик дымохода на безопасность отопления таково, что его обязательно будут проверять органы Пожарного надзора с последующей выдачей письменного акта, без которого оборудование к газовым сетям не подключат.

Особенности

Газовый камин имеет специальную горелку, обеспечивающую эффект горения и располагающуюся в чугунном корпусе. Последний защищен жаростойким стеклом.

Топливом служит пропан-бутан или обычный газ, что используют для приготовления пищи. Для удобства камин может подключаться к существующей системе и кухонной вентиляции. Впрочем, для него разрешено пользоваться отдельным баллоном.

Камины на газу обладают рядом преимуществ.

• Повышенные показатели КПД – 85% и высокую мощность, составляющую 10-15 кВт. Температура горения газа – 500-650С. Это позволяет использовать оборудование для обогрева. Кроме того, при распределении воздуходувов по всей квартире тепло распределяется повсеместно. Причем оно идет не вверх (как это случается при отоплении дровяными аналогами), а внутрь помещения.
• Безопасность, то есть, утечка газа и выскакивание искр исключены благодаря применению герметичной камеры.
• Отсутствие сажи и копоти, дыма, необходимости организации места для хранения дров.
• Простота установки благодаря небольшой температуре отработанных газов (150-200С). Именно в связи с этим возможно упрощение организации дымохода.

• Простота и автоматизация процессов горения – разжечь топку можно с помощью кнопки пульта ДУ или путем поворота движка термостата.
• Многообразие размеров и форм газового оборудования, что обусловлено отсутствием необходимости использовать твердое топливо.
• Возможность применения баллонного или магистрального газа, что расширяет возможности использования камина.
• Точная имитация пламени, а также возможность регулировать его мощность.
• Высокая скорость нагревания камина – всего несколько минут после включения требуется, чтобы он начал нагревать помещение.

Правильное использование — залог безопасности дома

Газовоздушная смесь взрывоопасна. Чаще всего возгорание со взрывом происходит при остановке котла и неполном перекрытии горелок. Поэтому перед запуском нужно провентилировать топку, продуть газопровод, если он не находится под давлением.

Регулярно проверяют работу запорной арматуры, регулировочной автоматики, не пренебрегают сервисным осмотром. Чтобы избежать взрывов и пожароопасных ситуаций, лучше доверить выбор, монтаж и запуск форсунок специалистам.

Переносные устройства с газовой горелкой не используют в домах без вентиляции, с сильными сквозняками.

Не оставляют горелки без присмотра, не устанавливают их вблизи легковоспламеняющихся предметов. При поломках не нужно разбирать самостоятельно, а обращаться в сервисную службу. При пользовании любыми приборами на газе следовать правилам эксплуатации, указанным в инструкции.

Виды

Камины газовые полного сгорания вполне безопасны для потребителей, так как в основном оснащены современными автоматическими системами перекрывания газа.

Современные газовые камины, как правило, используются для отопления помещения, в качестве дополнительного источника тепла к основной системе отопления.

Инфракрасные газовые камины работают на газе пропан-бутан. Принцип работы подобных каминов заключается в нагревании специальных керамических панелей, излучающих инфракрасное тепло.

Камины, работающие на природном газе, имеют маркировку «N», расшифровывающуюся как «natural». Основное отличие работы подобных каминов, заключается в том, что требуется подключение камина к газовой магистрали.

Уличный газовый камин устанавливается на открытом воздухе, например, в беседке. Установка уличных газовых каминов зачастую не требует оборудования дымохода.

При установке газовых каминов в помещении, для отвода дымовых газов, достаточно смонтировать модульную систему стальных труб из различных комплектующих (труб, отводов, тройников, задвижек, потолочных разделок и т. д.).

Самодельное изготовление газового камина

Ничто не мешает собрать камин своими руками. В этом нет ничего сложного, от сборщика потребуются прямые руки и хорошие инструменты. Газовая горелка для камина является сердцем прибора. Она устанавливается в заранее подготовленный металлический каркас и подключается через регулирующий кран к газовому баллону через гибкие шланги. Также возможна его установка в полноценную кирпичную кладку.

Вообще, самодельный газовый камин обойдётся значительно дешевле своих заводских собратьев. Цена одного огнеупорного кирпича обойдётся в 45-50 рублей, их нужно всего несколько десятков, чтобы оборудовать топку. Внешняя часть камеры сгорания выкладывается уже из обычного кирпича, аналогичным образом отделывается портал. Для монтажа кладки приобретается специальная огнеупорная смесь – она продаётся во многих строительных магазинах. Остаётся дооборудовать готовый камин дымоходом и горелкой.

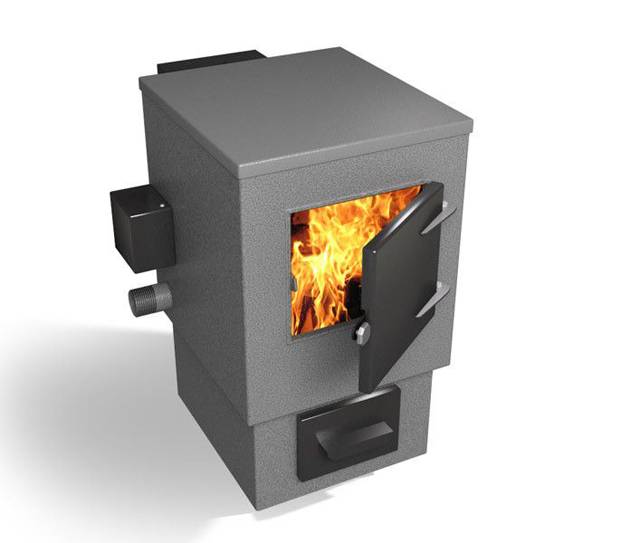

Металлический камин обойдётся в стоимость листового железа. Выбирайте листы толщиной не менее 3 мм, чтобы они не прогорели под воздействием пламени. Портал выполняется из любых доступных строительных материалов, в том числе и из кирпича. Если лень возиться, купите уже готовый портал – цены на них не такие высокие, как на сами топки.

Газовые камины характеризуются довольно высокими расценками. Их стоимость достигает до 500 тыс. рублей и даже больше. Поэтому перед покупкой необходимо ознакомиться с отзывами владельцев.

Faber The BUZZ, Александр, 37 лет

Перед покупкой газового камина искал отзывы в интернете – их очень мало. Взгляд упал на переносную модель, которую можно было бы поставить на площадке с барбекю и наслаждаться теплом в осенние холода. Судя по всему, Faber является ведущим брендом, так как ничего другого я в наших магазинах не нашёл. Купил, установил на участке, покупкой полностью доволен – легко разжигается, не шумит, не требует подкладки дров. Подключаю к большому газовому баллону, хватает на месяц при регулярном использовании. Но цены на все эти камины просто неадекватные – этот я взял за 123,5 тыс. рублей. Всё остальное ещё дороже.

Napoleon BGD36, Леонид, 42 года

Не знаю, что можно сказать о газовом камине – работает и работает, пламя есть, в топке имитация дровяной кладки. Управляется с пульта дистанционного управления, для установки собрали из кирпича небольшую нишу, как бы повторяющую реальный дровяной камин. Нишу отделали штукатуркой, гипсом и керамической плиткой, сверху пару статуэток поставили. Газовая труба от магистрального газопровода подходит сбоку, покрасили её в белый цвет, чтобы на фоне декоративного плинтуса не выделялась. Пламя вполне реалистичное, разве что не потрескивает. Мощность 5 кВт, но в качестве самостоятельного источника тепла использовать камин не получится – у него это тепло вылетает в трубу. Но как достойное украшение интерьера взять его стоит.

Faber Fyn 450, Антон, 32 года

Лучше бы я взял модель на биотопливе – с ним меньше мороки. Началось всё с проблем с газовиками. Они не давали провести газовую трубу в стене. Логических объяснений отказу не было, нельзя и всё тут. Кое-как договорились, что она пойдёт не посреди стены, а ближе к полу, хотя и это является нарушением. Изначально вообще сказали сверху подводить, но вопрос всё-таки решили. С дымоходом начались придирки от пожарных – они требовали, чтобы он выходил от окон на расстоянии не менее метра (получалось меньше). Проблему решили, но в комнате потребовали сделать отдушину – и это с агрегатом с закрытой камерой сгорания. Отдушину сделал, после приёмки заложил её гипсовой штукатуркой. Сам камин огорчил постоянным срабатыванием защиты от потухания, пришлось вызывать сервисного мастера. Денег отвалил кучу, а получил одну головную боль.

Принцип работы

Что касаемо принципа работы, то газовый камин независимо для дачи он или для квартиры, имеет один и тот же порядок работы. По специальной магистрали газ подается в топку, куда же доставляется и воздух, как правило, делают закрытые топки для безопасности. Сжигание или полное сгорание регулируется специальными датчиками или в произвольном порядке, по такому же принципу, как и классические газовые плиты для готовки. Принцип отвода газов похож и кардинально не отличается от дровяных или газовых котлов.

Схема работы

Наиболее сложный элемент системы, как многие думали, здесь не дымоход, а непосредственно горелка. Газовая горелка для камина своими руками может быть создана только при условии сочетания всех правил и особенностей, в противном случае, вам её не смогут оформить. Поэтому заранее подумайте, возможно, дешевле и надежней будет купить готовую горелку и не «мудрить» с самостоятельным изготовлением.

Основные виды газовых каминов без дымоходной трубы

По расположению

• Настенные;
• Напольные;
• Встраиваемые.

Напольные модели зачастую оснащаются колёсиками или просто могут переноситься в любое удобное место.

Удобный вариант, поскольку не требует специальных ухищрений при установке и может использоваться даже на открытом воздухе, верандах и в кафе.

Например, The Buzz от Faber. Это высокий камин – Втележка с парой колёс. Достаточно мощный, чтобы ощутить тепло от него, даже на свежем воздухе.

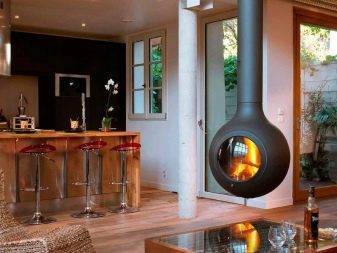

Настенные модели навешиваются на анкерные болты.

Установка стационарных встраиваемых устройств сложнее, но результат более эстетичный. Фронтальная панель камина получается вровень со стеной, устройство не скрадывает пространство комнаты. В стену можно «спрятать» и подводящие газ коммуникации. Кроме того, таким камином можно оформить простенок, тогда пламя можно будет наблюдать с двух или даже с трёх сторон.

По углу обзора

• односторонними;

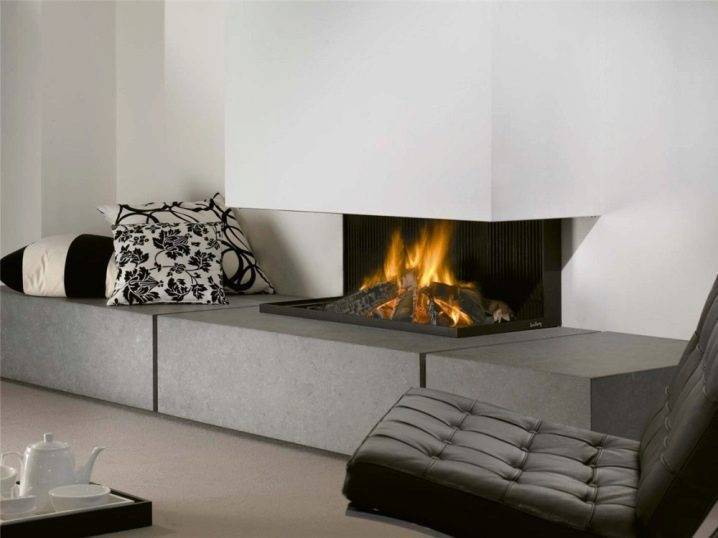

• двусторонними, или сквозными;
• трёхсторонними;
• островными.

Есть интересный вариант островных каминов, у которых отсутствуют стёкла топки, а горение происходит в виде открытого костра посередине специального столика.

Вариант исполнения загородного камина

Пример модели – Napoleon Victorian 1061. Стол- камин в викторианском стиле, который может использоваться как журнальный столик, когда камин выключен.

Важно, чтобы стекло топливной камеры имело антибликовое покрытие, тогда любоваться огнём можно будет под любым углом обзора. https://www.youtube.com/embed/nT36ssmL3Y4

Правила установки

Несмотря на более простую установку газового отопительного оборудования существуют правила, соблюдение которых обязательно. Пренебрежение ими может привести к пожару, взрыву или повреждению оборудования.

1. Газовые камины, печи или обогреватели можно устанавливать только на устойчивую ровную поверхность, выполненную из негорючих материалов или имеющую негорючую облицовку.
2. Несущая способность перекрытий должна соответствовать массе отопительного прибора, для железобетонных плит она составляет 750 кг/м², для деревянных перекрытий — не более 300 кг/м². Если несущая способность меньше, необходимо выполнить распределительный подиум из листового материала, чтобы увеличить площадь опоры.
3. Все сгораемые предметы мебели и конструкции должны быть удалены от нагревающихся поверхностей топки на достаточное расстояние, оно обычно указано в паспорте на оборудование. Для неизолированной стены он обычно составляет 0,6 м, для потолка — 1,3 м. Уменьшить это расстояние можно с помощью обшивки листовой сталью по слою минеральной или базальтовой ваты или асбестом с толщиной не менее 8 мм. При этом следует учесть, что асбест не является экологически чистым материалом, и в комнатах с постоянным пребыванием его использование не рекомендуется.
4. Подвод газовой магистрали выполняют с помощью металлических труб и специальных газовых фитингов, все работы при этом должен проводить специалист. Газовые баллоны можно подключить самостоятельно, но если вы не обладаете нужными знаниями и навыками, лучше не рисковать и также пригласить мастера.
5. Для отвода дымовых газов от камина или печи используют дымоходы из кислотоупорных материалов: керамики, нержавеющей стали. Обычно для этой цели применяют сэндвич-дымоход из нержавейки, который обладает высокой коррозионной устойчивостью и теплоизоляцией. Керамические сборные дымоходы так же надежны, но их цена существенно выше. Кроме того, можно использовать коаксиальный дымоход с встроенным рекуператором и воздушным каналом.
6. Для эффективного горения газа в топку должен поступать воздух. Он может забираться как из помещения через предназначенные для этого воздуховоды, так и через специальные воздушные каналы в дымоходе.
7. Помещение, в котором установлен газовый камин или печь, должно обязательно проветриваться, при этом модели с открытой топкой нужно располагать так, чтобы избежать воздействия воздушных потоков на пламя.
8. При установке топки встроенного типа в кожух, в нем необходимо сделать каналы для циркуляции воздуха в верхней и нижней части, так, чтобы конвекционные потоки свободно проходили между кожухом и топкой и отводили тепло от ее стенок. Их можно вывести в соседние помещения с помощью воздуховодов, что поможет более эффективно их обогреть.

При соблюдении этих правил эксплуатация газового отопительного оборудования безопасна и экономична. Топки на газу не загрязняют помещение и атмосферу, бесшумны, надежны и долговечны, при этом газовый камин способен стать настоящим сердцем загородного дома, дачи или квартиры.

Виды

Горелки могут быть разных видов. Рассмотрим основные.

Атмосферные

Такие устройства стоят довольно дешево. Причина очевидна – их изготовление не слишком сложно в технологическом плане. Эксплуатация атмосферных горелок тоже проста. Всасывание воздуха происходит напрямую из окружающего пространства. Образование газовоздушной смеси не требует дополнительных усилий.

Наддувные

В этом варианте применяется вентилятор, который активно нагнетает воздух. Стабилизация давления (напора) воздуха позволяет компенсировать практически все негативные внешние факторы

Что немаловажно, исключен и «отрыв огня», который часто происходит у атмосферных горелок при существенном повышении давления

В пользу таких устройств свидетельствуют:

• стабильная эксплуатация при любых условиях;
• коэффициент полезного действия от 95% и более;
• довольно высокий уровень безопасности (определяемый конструктивным исполнением);
• почти полное сжигание горючего;
• широкий разброс достигаемых мощностей;
• отличный уровень автоматизации;
• возможность применения в печах и котлах самых разных конструкционных типов.

Стоит отметить, что наддувные горелки куда дороже атмосферных аналогов. Даже самые доступные модели такого рода стоят минимум в 4,5 раза больше. Однако основные технические достоинства полностью оправдывают такую плату. При работе горелки с наддувом может возникать различный по громкости шум. Справиться с этой проблемой помогут специальные защитные кожухи.

Такие модели примерно вдвое эффективнее по сравнению с традиционными факельными конструкциями. Некоторые люди даже берут керамические горелки туристического типа (для баллонов) и переделывают их под котел либо печь. Но поступать так можно только при полной уверенности в своих действиях.

Устройство пропановой горелки

Перед тем, как приступать к самостоятельному изготовлению газовой горелки стоит разобраться с ее конструктивными особенностями и принципом работы.

Как правило, пропановая горелка состоит из следующих элементов:

• корпус;
• рукоятка;
• распределительное сопло;
• газовый шланг;
• газовая трубка;
• баллон с пропаном;
• редуктор;
• хомуты для крепления.

По шлангу из баллона под давлением подается пропан. Объем газа регулируется рабочим краном на баллоне, но в целях безопасности стоит дополнительно установить понижающий редуктор.

Это основные элементы, которые будут присутствовать в самодельном устройстве. Но в зависимости от выбранной модификации конструкция может немного меняться

Для открытия/закрытия подачи газа используется запорный кран. Он находится за основным вентилем. Регулировка интенсивности пламени выполняется при помощи рабочего крана.

На один конец газового шланга, по которому происходит подача газа, крепится специальная насадка, на конце которой расположен ниппель. Ниппель вместе с газовой трубкой помещаются в металлический стакан, где собственно и происходит создание горючей смеси.

Далее горючая смесь через сопло под давлением поступает в область сгорания. Для поддержания равномерного процесса горения в сопле специально предусмотрены отверстия.

Ознакомившись с конструкционными особенностями устройства можно приступать к созданию газовой горелки своими руками, тем более, что это не так сложно, как может показаться на первый взгляд.

Выводы и полезное видео по теме

Установка газовой горелки с автоматикой в печь:

Общие сведения о работе газовых горелок:

Изучая разнообразие моделей и функций газовых горелок для печей, нужно особое внимание уделить безопасности. Любые действия, связанные с проектированием и монтажом, необходимо согласовывать с газоснабжающей организацией, а установку поручить опытному мастеру

Перед покупкой газовой горелки также лучше проконсультироваться с газовщиками

Любые действия, связанные с проектированием и монтажом, необходимо согласовывать с газоснабжающей организацией, а установку поручить опытному мастеру. Перед покупкой газовой горелки также лучше проконсультироваться с газовщиками.

Делитесь, пожалуйста, собственным опытом в переводе твердотопливных агрегатов на потребление газа. Не исключено, что ваши рекомендации очень пригодятся посетителям сайта. Оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, размещайте фото по теме статьи, задавайте вопросы.
