Наконечники для проводов под опрессовку
Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки.
Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.
Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта.
Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.
Качественный контакт в соединении, переходное сопротивление:
Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).
- Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:
- с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
- под опрессовку электролитический луженный с разными отверстиями под крепления.
- Маркировка этого вида наконечников следующая:
- без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
- с покрытием, ТМЛ – Х – У.
Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно.
Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.
Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.
С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.
Обжим двойного наконечника
Присоединение более одного проводника к фазе чаще всего происходит на одном контакте. К примеру, при установке автоматических выключателей модульного типа взаимное подключение осуществляется перемычками. Таким образом, к одному контакту приходят два проводника. При использовании одиночных наконечников возникает проблема в подключении двух штырей на один контакт выключателя. В данном случае целесообразнее использовать наконечники НШВИ для проводов двойного исполнения.
Процесс прессовки аналогичен процессу при использовании одинарного наконечника. Единственным отличием является ввод в широкую «манжетку» двух проводников. Для двойной прессовки используется устройство кримпер. Возможно использование и для одинарного отжима. Матрицы отличаются большим размером.
Если при установке нет наконечника двойного исполнения, можно воспользоваться одинарным наконечником с большим диаметром втулки, при условии, что оба проводника должны помещаются внутри.
Нюансы работы с НШВИ
Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.
Опрессовка многожильного кабеля выполняется следующим образом:
- необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
- тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.
Вариант НШВИ
Необходимые инструменты
Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:
- пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
- инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
- гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
- в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
- гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.
Разновидности инструментов
Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.
Как обжать провод без инструментов можно посмотреть в данном видеролике:

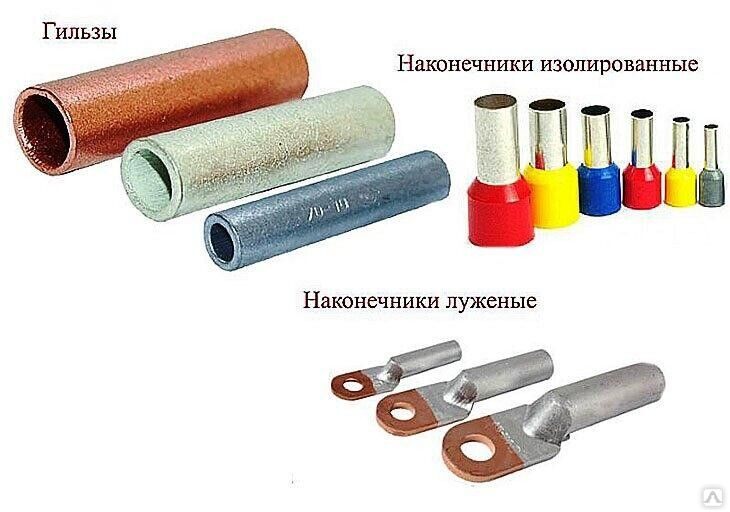

Гильзы для проводов под опрессовку
Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.
Гильзы для опрессовки
Подготовка к опрессовке
Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:
- очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
- жилы скрутите рукой и поместите их в наконечник со стороны юбки.
Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника
Зачистка проводов
Как обжать провод
После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля. Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон
Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой
Опрессовка многожильных проводов
Обжим одинарного наконечника
Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:
- чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
- опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
- если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
- можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
- в завершение нужно проверить прочность контакта, немного натягивая элементы.
Обжим одинарного провода
Обжим двойного наконечника
Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.
В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:
- внутрь манжета устанавливается сразу два провода;
- выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.
Обжим наконечников силового кабеля
Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.
Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.
Обжим силового кабеля
Что такое опрессовка проводов гильзами
Опрессовка гильзами – неразъемное соединение проводов
Опрессовка – это распространенная процедура в электрике, особенность ее заключается в соединении электропроводки специальными гильзами. В качестве соединительного механизма используется соединительная трубка, изготовленная из металла. Для опрессовки проводов их жилы заводят гильзу. Обжимая трубку с внутри находящимися проводами, удается достигнуть надежного соединения. В домашних условиях обжим делают при помощи пассатижей, но предпочтительнее использовать специальный инструмент – пресс-клещи.
В двух или трех местах гильзу сжимают, а опрессованное место изолируют, используя изоляционную ПВХ ленту или термоусадочную трубку. Порой для соединения элементов применяют изолированные соединительные гильзы, в этом случае нет необходимости повторно обрабатывать участок электропроводки.
Соединение проводов гильзами необходимо осуществлять в следующих случаях:
- Нужно соединить провода с большой площадью сечения.
- Отсутствует возможность применения альтернативных способов соединения провода. Например, проведение проводки внутри распределительной коробки, где на большой высоте плохая видимость или не получается разместить клеммную колодку.
- Нужно соединить провода в линиях с высокой нагрузкой.
Гильза обжимная для проводов имеет свои достоинства и недостатки. Первые преобладают:
Обжимной инструмент оснащен удобной рабочей зоной. Такой принцип работы позволяет выполнять поставленные задачи в ограниченном пространстве, например, в распределительных коробках или подрозетнике. Внутри подрозетника обжим контактов проводки позволяет до абсолютного минимума укорачивать провода. Для сжатия используемой трубки применяют обжимные пресс-клещи. В отличие от аналогов этот инструмент для работы не требует подключения к электроэнергии, относится к группе ручных. Если электроэнергия еще не подключена, опрессовка является единственным надежным способом соединения проводов. Для проведения пайки или сварки необходимо обладать определенными знаниями и навыками. Справиться с опрессовкой сможет любой человек после первого пробного раза
Важно при этом иметь пресс-клещи и расходный материал, на крайний случай обязательно должны быть пассатижи. Из недостатков выделяют следующие:
Из недостатков выделяют следующие:
- Необходимость постоянно иметь в наличии и регулярно пополнять запасы гильз разных типоразмеров.
- Соединению свойственны немалые габариты, что порой усложняет реализацию некоторых задач.
Также стоит упомянуть об ощутимых затратах на расходные материалы.
Инструменты для опрессовки
В любом строительном магазине на отделе электротоваров представлен большой ассортимент гильз. Также для выполнения задачи приобретают обжимное устройство. Самые бюджетные и востребованные:
- Двухгубочное оборудование имеет внешний вид пассатижей, но дополнительно оснащено усилением сжатия с двумя губками. Для обжатия также существуют разные виды губок, например, круглые наконечники или вилочные. Средняя стоимость на российском рынке составляет 800 – 1000 рублей.
- Аналог предыдущего устройства – четырехгубочные обжимщики. Они предназначены исключительно для гильз. Стоимость в несколько раз выше и уже начинается от 2000 рублей.
- Устройство оголения провода. Существует несколько видов и модификаций в зависимости от материала, из которого изготовлена проводка.
Также может пригодиться резак для осуществления точных срезов. Цена более, чем приемлемая, около 150 рублей.

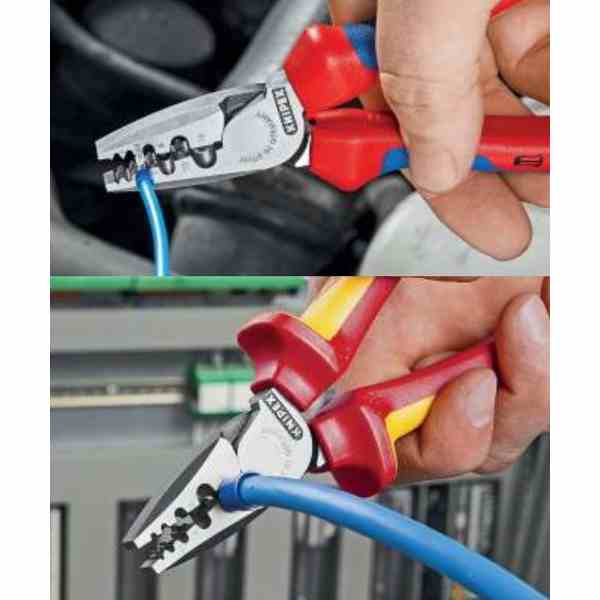

Пресс клещи
Самым распространенным инструментом-обжимником для гильз являются пресс-клещи.Используются даже в бытовых целях, поскольку с их помощью можно обжимать различные клеммы и нестандартные коннекторы.
Существует несколько разновидностей пресс-клещей в зависимости от назначения:
- для обжима гильз;
- для удаления изоляционного слоя с жилы.
Обжимная конструкция делится на несколько разновидностей, основное их отличие заключается в размерах и формах гнезд. Гнезду может быть свойственна трапециевидная или квадратная форма. Также гнезда делятся по дополнительному оснащению или отсутствию пластиковых фланцев. С их помощью проводится надежный обжим многожильного кабеля.
Для получения надежного соединения нужно, чтобы размер инструмента соответствовал диаметру.
Модификации обжимных пресс клещей:
- Инструмент, предназначенный для неизолированных деталей. Оснащен одним стержнем, который в процессе обжима находится на разделительном стыке. Обжим самой трубы должен осуществляться в самом центре.
- Оборудование, предназначенное для изолированных деталей. Оснащено тремя овальными формами пресса матрицы. Каждой из них присущ синий, красный и желтый цвет. Изолированные трубки окрашивают в аналогичные цвета, чтобы удобнее было подбирать необходимый пресс.
Раньше самым доступным способом соединения проводов была скрутка. Скрутку применяли везде. Причем независимо от того какие были провода алюминиевые или медные. Хотя, по правде сказать, медь мало где применялась. Но прогресс как говорится, не стоит на месте и на сегодняшний день уже известно немало способов соединения проводов.
Все перечислять не буду, назову лишь самые популярные, это конечно же: соединение с помощью клеммников (Wago), сварка, пайка, опрессовка. Каждый из названных способов имеет свои плюсы и минуса, а также требует определенных затрат и усилий.
Так для сварки нужен сварочный аппарат, не все им умеют пользоваться. Тем более для питание сварочного аппарата нужно электричество, а это не совсем бывает удобно, когда работаешь на обесточенном участке. Самозажимные клеммники нельзя использовать на мощную нагрузку. Для опрессовки проводов нужен специальный инструмент пресс клещи и гильзы для опрессовки.
Мне самому больше по душе последний метод – опрессовка. Сварки нет, с паяльником неудобно возиться под потолком, клеммники только на слаботочную сеть и то не всегда. А с пресс клещами удобно работать везде, хоть под потолком, хоть без электричества. Короче говоря, набил руку. Многие сейчас начнут кидать в меня тапками, мол ты не прав и все такое. Лучше вот такой способ . или этот .
Я не говорю, что опрессовка самый лучший способ и все кто делает по другому неправ. Каждый выбирает для себя что то свое, кому то удобно работать с этим инструментом, кому то с другим. Друзья давайте быть толерантными и уважать другие мнения.
Я как автор сайта «Электрик в доме» хочу дополнить тему соединения проводов еще одним постом. В последнее время на сайте мне часто оставляют комментарии по поводу гильз для опрессовки. Вопросы задают разные, например какой размер и материал гильз можно использовать, как делать жим, можно ли использовать укороченную гильзу и т.п. Я понял, что многие люди не совсем разбираются в этом вопросе, у большинства возникают трудности. Поэтому в данной статье разберем такой вопрос как гильзы для опрессовки проводов.
Инструмент для опрессовки
Раньше для опрессовки некоторые изобретатели использовали традиционный инструмент – молоток, зубило или пассатижи. Это противоречит всем правилам, но такое действие часто выручало. Сегодня предлагается инструмент разных модификаций, предназначенный для профессионального и бытового использования:
- гидравлические, монтажные и обжимные пресс клещи разных модификаций;
- гидравлический и механический пресс. Они могут быть ручные или работающие от электропривода.
Опрессовочный инструмент имеет матрицу. Это фигурный элемент, который под давлением сжимает гильзу. Давление на матрицу оказывает подвижный механизм – пуансон. Чтобы контакт соединения был надежным, надо правильно выбрать сменную матрицу инструмента и сделать обжим под определенным давлением.
Проведение большого объема электромонтажных работ с разным сечением провода требует частой смены пуансона и матрицы. Носить с собой большое количество сменных элементов электромонтеру неудобно и тяжело. Для таких целей существует более удобный инструмент с одним сменным пуансоном или поворотными матрицами разного размера. Чтобы сделать настройки для определенных соединительных трубок, матрицу просто проворачивают на другую сторону и делают необходимое количество оборотов винтом пуансона.
Существует другой, более простой, инструмент для обжима без матрицы и пуансона. Они сжимают соединительную трубку фигурными скобами.
Пресс клещи
Самый распространенный инструмент для обжима, используемый даже в быту, это пресс клещи. Их применяют для обжима контактов простых кабелей, нестандартных коннекторов и других различных клемм.
В зависимости от назначения, обжимные пресс клещи делятся на два вида:
- для снятия изоляции с жилы;
- для обжима гильз.
Касаться снятия изоляции не будем, а рассмотрим инструмент для обжима гильз. Обжимная конструкция пресс клещей имеет несколько видов, отличающихся гнездами. Форма гнезда может быть квадратной или трапециевидной. Такой же формы получается и сам обжим гильзы. Еще гнезда различают по наличию или отсутствию пластиковых фланцев. Ими делают качественный обжим многожильного провода. Чтобы получить качественный обжим соединения, пресс клещи должны соответствовать диаметру, на что указывает цветная маркировка.
Обжимные пресс клещи бывают:
- инструмент для изолированных гильз имеет три овальные формы пресса матрицы. Каждая из них обозначена желтым, красным и синим цветом. Изолированные трубки производят аналогичных цветов, чтобы удобно было подбирать соответствующий пресс. Работая с такими клещами надо следить, чтобы во время обжима кромка стыка находилась посередине верхнего профиля инструмента. Кромка с боковым размещением говорит о плохом контакте и негерметичной фиксации провода в гильзе;
- инструмент для неизолированных гильз имеет стержень, который во время обжима должен находиться на разделительном стыке. Обжим самой трубки происходит по центру.
Выбор типа инструмента, соответствующего сечению и материалу выполняемого соединения, можно найти в таблице.
Опрессовка является неразъемным соединением. Чтобы избежать ошибок монтажа, при которых придется резать провод и выбрасывать использованную трубку, надо под рукой иметь схему электропроводки.
Порядок опрессовки наконечников и гильз
Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода. Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.
- от длины наконечника
- и ширины матрицы
В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов, Учтите один момент, что данная таблица предназначена для наконечников и гильз сделанных по ГОСТ. Чем они отличаются от других марок можно узнать в статье Кабельные наконечники маркировка и виды.
Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.
- первую по счету опрессовку наконечника нужно делать ближе к лопатке (там куда вставляется болт)
- следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника
- для гильз действуют те же самые правила
Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!). И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим.
В первую очередь это касается всех алюминиевых изделий. Для меди это еще не настолько критично.
При обжиме со стороны лопатки — наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку подсказывающую порядок прессования.
Опрессовка заканчивается в момент когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3мм от предыдущего места обжима и продолжаете обжим.
При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником.
Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.
Если такие «уши» все же появились, не стоит их спиливать под ноль, до основания гильзы. Иначе может образоваться щель в наконечнике и прослабнет контакт обжима.
После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

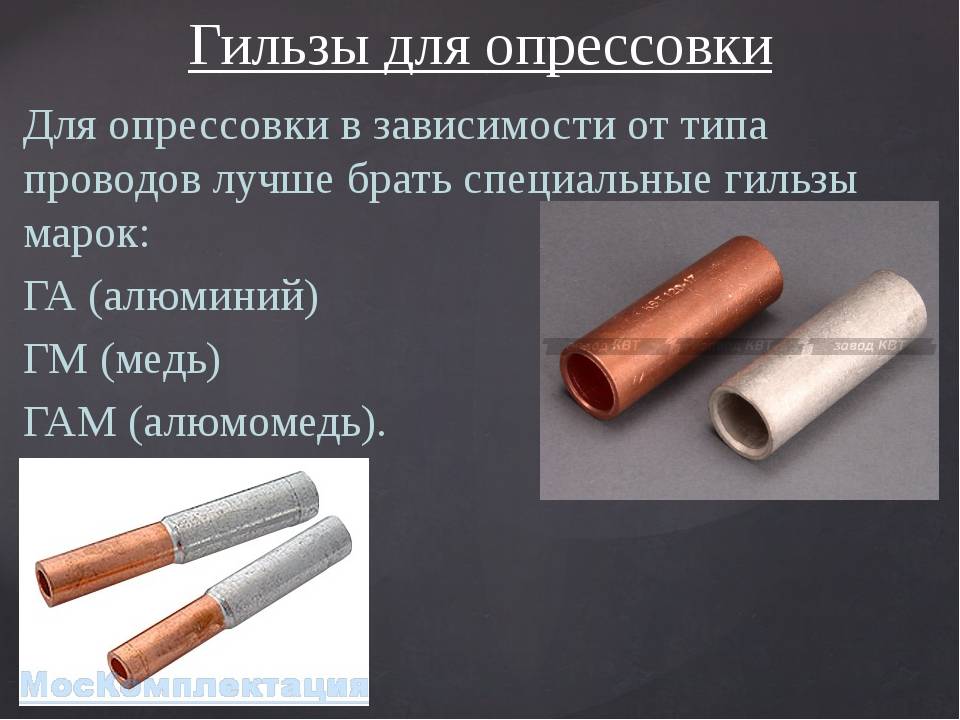

Типы гильз
Очень важно правильно подобрать гильзы для опрессовки проводов
По материалу исполнения
Кабель или провод медного исполнения соответственно следует обжимать медными гильзами. Они бывают двух видов и имеют следующую аббревиатуру:
- ГМ – гильзы медные. Они сделаны чисто из меди, не имеют никакого покрытия и обработки, по внешнему виду похожи на обычные кусочки медных трубок.
- ГМЛ – гильзы медные лужёные. Они проходят процедуру лужения, то есть их поверхность обрабатывают специальным олово-висмутовым слоем. Это делают для того, чтобы предотвратить процессы окисления и коррозии. Ещё из школьных уроков физики известно, что медь, как и любой другой металл, окисляется. Лужение препятствует этому процессу, опрессованные провода не вступят в химическую реакцию с лужёной гильзой.
Хотелось бы дать один полезный совет. Не слушайте, если вдруг кто-то из опытных электриков будет доказывать вам, что при помощи гильз ГМЛ возможна опрессовка алюминиевых проводов, так как оловянный слой не даст напрямую контактировать алюминию с медью. Это неверно, потому что во время опрессовывания поверхностный слой трубки деформируется и коррозийный процесс всё равно неизбежен.
Для соединения проводов из алюминия пользуются изделиями, выполненными из этого же металла, они имеют обозначение ГА (гильза алюминиевая).
Есть ещё комбинированные гильзы, они обозначаются ГАМ (гильза алюминиево-медная), в обиходе многие называют их алюмомедными. Этот вариант применяется, когда нужно соединить встык провода из разных металлов. Гильза представляет собой трубку из двух частей, в месте стыка разнородных металлов соединение выполнено путём фрикционной сварки. Здесь всё предельно просто и понятно – в часть трубки, выполненную из меди, необходимо вставлять медные жилы, в алюминиевую часть проводник из алюминия.

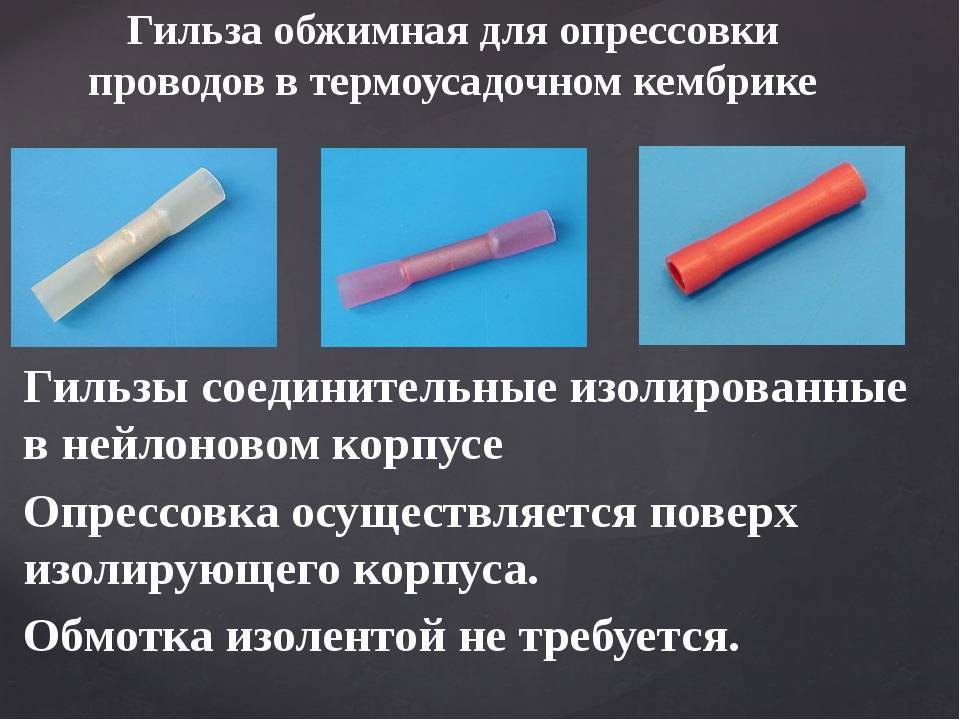

И самый современный вариант с обозначением ГСИ (гильзы соединительные изолированные). В их основе обычные лужёные трубки, только их покрывают сверху изоляцией из поливинилхлорида. Ими производится обжимка медных проводов. Во время опрессовки изоляционный слой не снимают, клещи надеваются поверх него, и производится сжим. Такие гильзы намного упрощают работу электрика, так как обжатый электрический узел не требует больше никаких дополнительных мер по его изоляции.

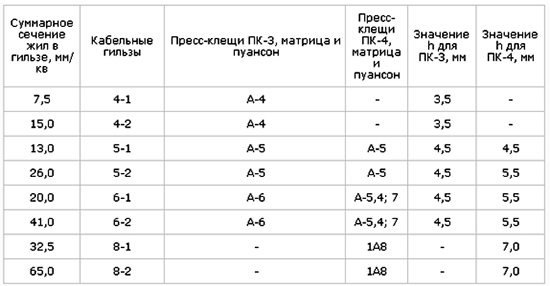

По размерам
После буквенных обозначений на гильзе пишется какая-то цифра. Что она означает? Это сечение проводника, на который рассчитано данное изделие. Например, медные лужёные гильзы выпускают для проводов сечением от 2,5 до 300 мм 2 . Соответственно, с увеличением сечения проводника, большие размеры имеет и сама гильза (диаметр и длину). У комбинированных изделий прописывается через дробь две цифры, одна обозначает сечение медного проводника, вторая – алюминиевого.
По конструктивному исполнению
Различаются ещё гильзы по конструктивному исполнению. Они могут быть полыми, то есть внутри представляют собою сквозные голые трубки. А бывают с перегородкой посередине, которая позволяет регулировать глубину захода проводников, то есть кончики обеих соединяемых жил будут заходить в гильзу на одинаковую длину. С перегородками выпускают комбинированные гильзы, которые используют при коммутации проводников в стык.

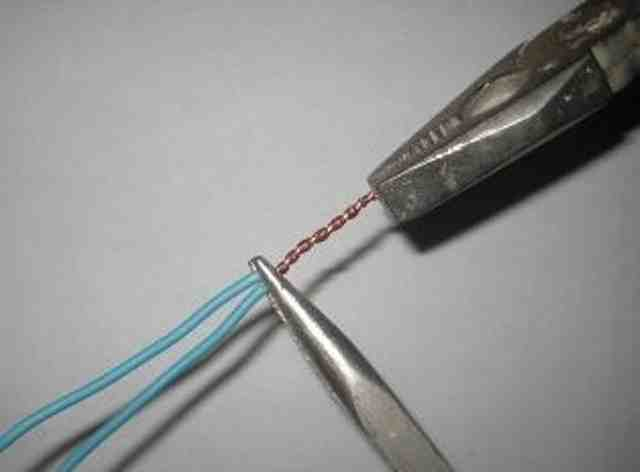

Соединение скруткой
Самый простой способ для соединения проводов — это скрутка. Раньше это был самый распространенный способ, особенно при проведении проводки в жилом доме. Сейчас, согласно ПУЭ соединение проводов этим способом запрещёно. Скрутку необходимо пропаять, заварить или опрессовать. Однако эти способы соединения проводов начинается со скрутки.
Для того чтобы выполнить качественную скрутку, соединяемые провода необходимо очистить от изоляции на необходимую длину. Она составляет от 5 мм при соединении проводов у наушников до 50 мм, если необходимо соединить провода сечением 2.5 мм². Более толстые провода скруткой обычно не соединяются из-за большой жёсткости.
Провода зачищаются острым ножом, клещами для снятия изоляции (КСИ) или, после нагрева паяльником или зажигалкой, изоляция легко снимается плоскогубцами или бокорезами. Для лучшего контакта оголённые участки зачищают наждачной бумагой. Если скрутку предполагается пропаивать, то провода лучше залудить. Лудятся провода только с помощью канифоли и аналогичных флюсов. Кислотой этого делать нельзя — она разъедает проволоку и та начинает ломаться в месте пайки. Плохо помогает даже мытьё места пайки в содовом растворе. Пары кислоты заходят под изоляцию и разрушают металл.
Зачищенные концы складываются параллельно, в один пучок. Концы выравниваются вместе, крепко держатся рукой за изолированную часть и весь пучок скручивается плоскогубцами. После этого скрутка пропаивается или сваривается.
Если возникает необходимость соединить провода для увеличения общей длины, то их складывают встречно друг другу. Зачищенные участки накладываются крест-накрест друг на друга, скручиваются вместе руками и плотно докручиваются двумя плоскогубцами.
Скручивать можно только проволоку из одного металла (медную с медной, а алюминиевую с алюминиевой) и одного сечения. Скрутка из проводов разного сечения получится неровной и не обеспечит хорошего контакта и механической прочности. Даже если её пропаять или опрессовать, эти виды соединения проводов не обеспечат хорошего контакта.
Правила опрессовки: как сделать качественно?
Чтобы получить максимальный эффект от использования наконечников, необходимо правильно их опрессовывать, и основательно подготовить провод.
Для начала нужно оголить жилы. В идеале это делают специальным инструментом – стриппером. Если его нет, то можно использовать подручные инструменты, но постараться сделать линию как можно ровнее, ведь от этого зависит качество изоляции. Защитное покрытие снимают на 5 мм больше, чем длина хвостовика, так кав процессе опрессовки последний увеличится в размерах.
Очищенный от изоляции медный кабель
Для защиты от коррозии и улучшения контакта, оголенный провод обезжиривают специальными контактными пастами.
Все проводки на срезе должны иметь одинаковую длину, если пренебречь этим правилом, то соединение не получится качественным. Некоторые жилы способны сломаться и повредиться. По этой же причине нельзя скручивать проводки для оконцевания наконечниками, так как в процессе опрессовки они будут передавлены и не смогут выполнять свои функции.
Опрессовку выполняют поэтапно. В зависимости от длины наконечника, может потребоваться 1÷2 обжима прессом. Для гильз – 2÷4 шт. Их делают на расстоянии в 1÷2 мм. Первый обжим должен быть у лопатки, затем ближе к краю хвостовика.
Необходимо подобрать подходящую матрицу пресса. Если она будет меньше чем нужно, то образуются большие “уши” из металла по краю обжима. После их среза получаются сквозные отверстия, нарушающие изоляцию.
Наконечник устанавливают в прибор таким образом, чтобы маркировка отпечатывалась на лицевой стороне элемента, а не сбоку.
Допускается лишь небольшой облой, здесь, после удаления “ушей”, будет нарушена изоляция
