С какой глубины может поднять воду насосная станция

Содержание:

Наверняка вы уже знаете, из чего состоит и как работает оборудование. Напомним, что основными узлами являются электронасос и гидроаккумулятор. Подробности функционирования агрегата вы можете узнать из статьи «Насосные станции: принцип работы, назначение, особенности монтажа». Скажем лишь, что такая конструкция во многом усложняет выбор

Если при покупке обычного насоса вам нужно учесть только его характеристики, то здесь следует брать во внимание целый комплекс элементов

Помните, что не стоит покупать первую попавшуюся модель или ту, которую вам навязывает продавец. Лучше несколько раз подумать, прежде чем выкладывать кругленькую сумму за насосное оборудование. Ведь это будет сердце вашего дома, центральный компонент автономной системы водоснабжения. От него зависит подача воды в краны на кухне и в ванной, работа водонагревательной техники, стиральной и посудомоечной машины. Блага цивилизации в доме зависят от насосной станции. К чему приведет несоответствие оборудования вашим потребностям? К примеру, насос модели с недостаточной производительностью или небольшим объемом гидроаккумулятора не обеспечит нужное количество воды – напор будет снижаться при одновременном использовании нескольких водоразборных точек. Повысится и частота включений насоса, что негативно скажется на его ресурсе. Как избежать подобной ситуации? Заранее изучить характеристики, которые влияют на работу агрегата, и выяснить особенности монтажа. Начнем с главного вопроса.

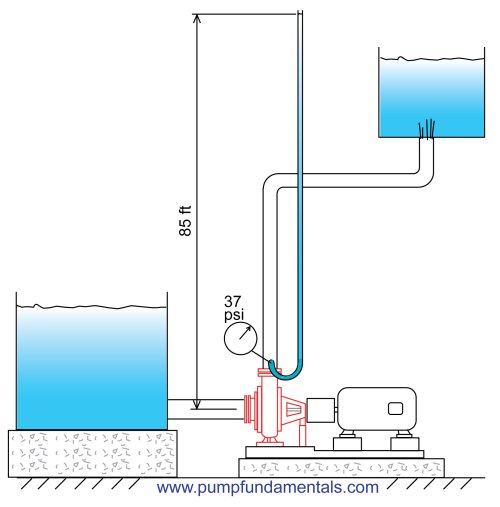

Глубина всасывания насоса. С какой глубины может поднять воду насосная станция?

Конечно же, это не прихоть производителей, и объясняется этот факт законами физики. Теоретически, величина глубины всасывания с учётом атмосферного давления составляет 10,2 м. Соответственно, чем выше над уровнем моря, тем она будет меньше, и наоборот, чем ниже опустимся, тем она больше. Сюда накладывается сопротивление материала трубы, а также внутренние технологические потери насоса, что в результате даёт величину для нормально всасывающих насосов 7-8 м, а для поверхностных струйных насосов со встроенным эжектором — 8 — 9 метров. При большей глубине в трубе будет иметь место явление кавитации, при котором вода как бы закипает. Даже если попытаться сделать всё герметично и создать абсолютный вакуум, максимум, чего можно добиться, это 10,2 м. Иначе разрывы струи приведут к нежелательному сухому ходу, и как следствие, к поломке насоса. Температура поднимаемой воды также имеет значение. К примеру, воду, подогретую до 70 °C, больше чем с четырёх метров всосать просто не получится.

Большое значение имеет место расположения эжектора. Устройство со встроенным эжектором сложное и капризное, поэтому рекомендуется к применению только в ситуациях, когда нет другого выхода.

Совсем иные показатели даст поверхностный насос с выносным эжектором, который устанавливается внизу. Глубина всасывания насоса в таком случае может достигать 45 м, что не противоречит законам физики, ведь фактически работают два насоса. Однако при 4 дюймовом эжекторе КПД всасывания с такой большой глубины будет довольно низким. Очень затратный и трудоёмкий процесс: поднять воду, потом загнать её вниз и снова поднять.

Указывая глубину всасывания в 8 м, производители просто страхуются, сводя к минимуму количество неприятностей, связанных с неправильной эксплуатацией насоса, хотя мы реально понимаем, что эта величина может составлять и 9 м.

Если в вашем случае необходимо поднимать воду с глубины ниже 8 метров, то лучше установить насос с внешним эжектором, либо воспользоваться погружным насосом, который не создаёт разряжения.

https://youtube.com/watch?v=ZG2DQ2yb0t4

Источник статьи: http://postroy-sam.com/glubina-vsasyvaniya-nasosa.html

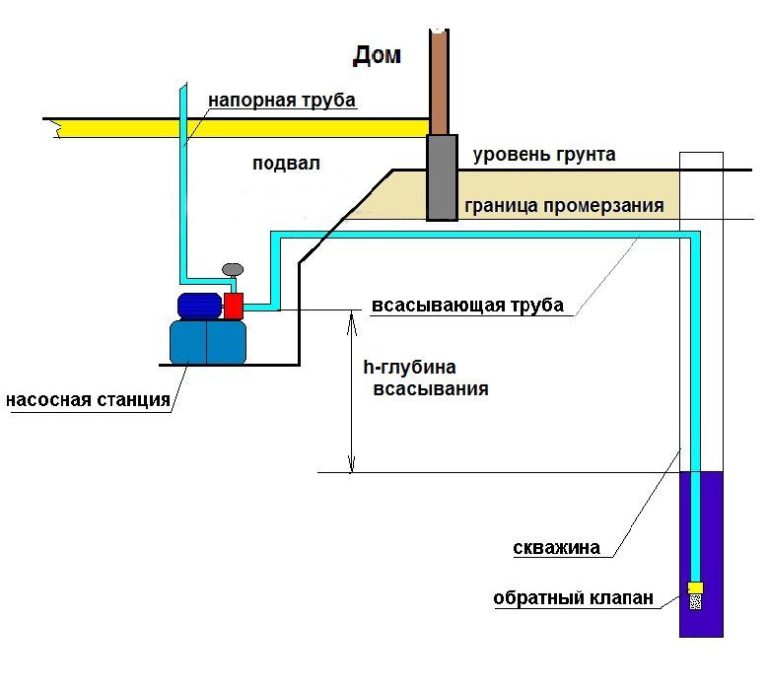

Как рассчитать необходимую глубину всасывания насосной станции

Для расчета технических характеристик станции необходима информация, касающаяся автономного водопровода:

  • Расстояние от зеркала воды в колодце до потребителя, который в сети водопровода находится в самой дальней точке. При этом расстояние складывается из всех участков, потому что сеть обычно не является прямолинейной. Чем больше ответвлений, тем больше потерь напора и расхода.
  • Расстояние от насосной станции до места водозабора. Оборудование может быть установлено около колодца, в подвале дома или в специально сооруженном помещении. Чем дальше месторасположение станции, тем больше потери, тем меньше глубина всасывания.

Динамический уровень воды в системе автономного водопровода играет одну из важнейших ролей. Если его значением пренебречь, можно забыть о характеристиках водопроводной сети.

Самые большие потери давления воды внутри водопровода – вертикальные. Глубина всасывания влияет на характеристики водопровода. Чем она больше, тем пропорциональнее происходит снижение показателей. К примеру, если показатель составляет 8 м, потери давления снижаются на 0,8 бар.

Чтобы бороться с уменьшением глубины водозабора, над колодцем устанавливают кессон. Это специальное цилиндрической или кубической формы емкость, которую закапывают на определенную глубину. В нее монтируют НС. Чем высота кессона больше, тем ниже будет располагаться насос. Таким образом можно снизить место установки наносной станции и уменьшить расстояние от нее до зеркала воды.

Есть еще один вариант. Внутрь колодца устанавливают металлическую конструкцию, собранную из металлопрофиля (обычно уголка или швеллера). Ее крепят к стенкам гидротехнического сооружения. На эту опору монтируют насосную станцию. Для обеспечения более высоких характеристик водопроводной сети опорную конструкцию опускают до уровня поверхности воды в колодце. Неудобство такой установки заключается в том, что станция находится на большой глубине, а значит, следить за ней и обслуживать будет непросто.

Снабжение чистой водой:

– вибрационные; – колодезные; – скважинные разного принципа действия и разных характеристик.

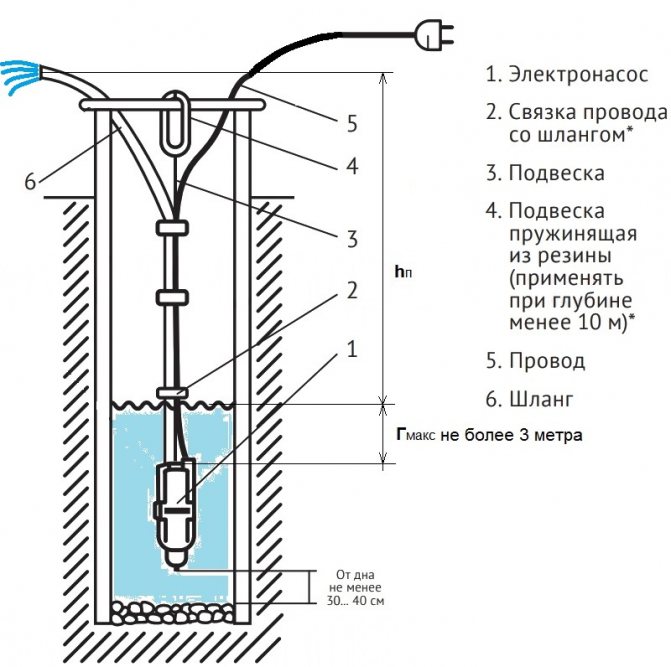

Вибрационные

Обладают скромными возможностями по производительности и максимальной высоте подъёма. Но благодаря простоте, нетребовательности к качеству воды и небольшой цене стоят на первом месте. Из недостатков: недолговечен, режим работы – непродолжительный, с перерывами. Обусловлено принципом работы. От установки в скважины целесообразно воздерживаться. При работе из-за вибрации могут деформироваться и разрушаться стенки скважины. Рекомендуются для подачи воды из колодцев, емкостей и открытых водоемов. Глубина погружения под зеркало воды – не более 3 метров. Максимальная высота подъёма – регламентируется до 40 метров. Варианты поставки длины кабеля – 10, 15, 25, 40 метров.

Колодезные

Рассчитаны на работу с чистой водой, без значительных примесей. В связи с этим они «подвешиваются» на некотором расстоянии от дна, чтобы не допустить попадания придонного ила. Глубины применения колодезников от 8 метров до 20 м, при которых применение поверхностного насоса невозможно.

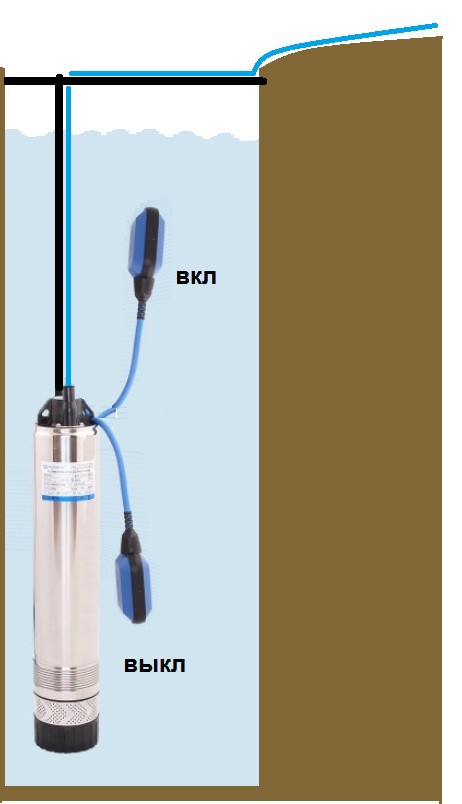

Конструктивно колодезный – такой же погружной с поплавковым выключателем или электронной системой включения-отключения при подъёме уровня воды или его падении.


Колодезный насос для подачи воды из водоёма. Подвешивается на некотором расстоянии от дна, чтобы не допустить попадания придонного ила.

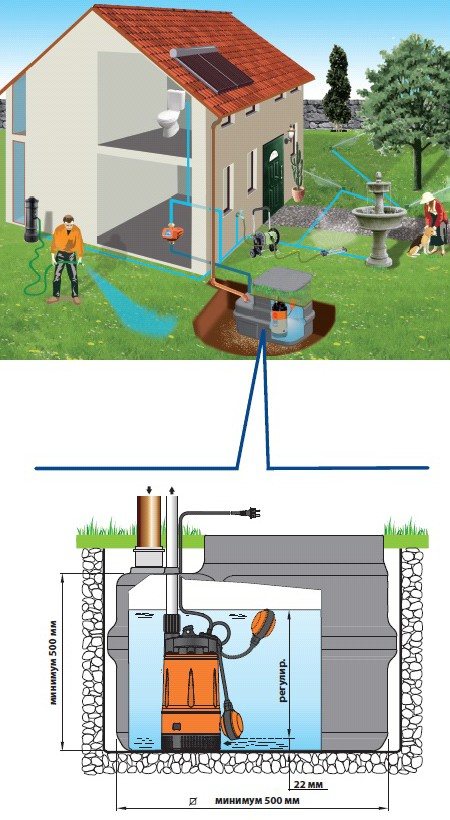

Колодезный насос для откачки воды из накопительного резервуара. пример 1.

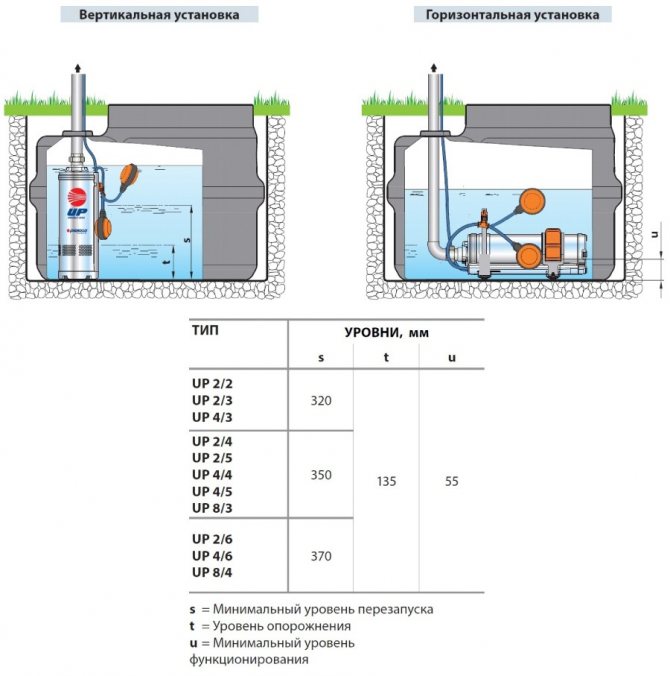

Колодезный насос для подачи воды из накопительного резервуара. пример 2

Скважинные

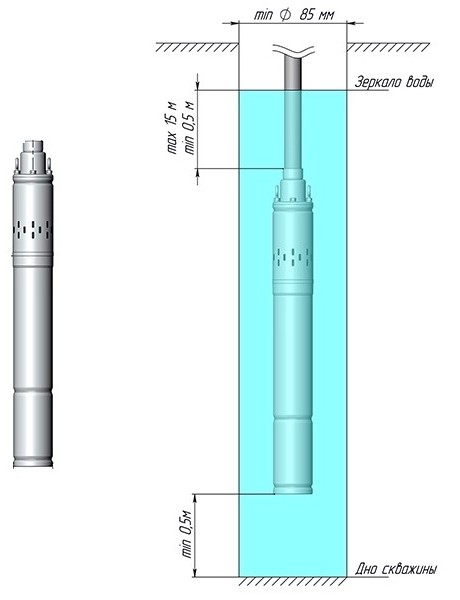

Используются для подъема воды из скважин, у которых устойчивый уровень зеркала заметно ниже уровня земли. Скважины обычно бурят небольшого диаметра, с этим связана цилиндрическая вытянутая форма насосов.

Диаметр скважинников был обусловлен минимально возможными размерами, в которых удалось разместить насосную часть и двигатель. Исторически это был диаметр 6 и 4″. В последние годы набирают популярность скважинные насосы диаметрами 3,5″, 3″ и даже 2″. А скважина бурится диаметром на 1-2 см больше диаметра насоса для предотвращения затруднений при опускании и подъёме. Низкое залегание воды, требует от скважинного насоса создать значительный напор, поэтому применяется только многоступенчатая конструкция. Режим работы – продолжительный.

Скважинные центробежные имеют до 10-30 ступеней с рабочими колёсами. Обычно каждая ступень создаёт напор не менее 5 метров водяного столба. Рабочие колеса имеют свободный вертикальный «плавающий» ход (так называемую «водяную смазку»), который позволяет уменьшить их износ при содержании песка в воде. Вместе с тем, для увеличения срока службы насоса следует принимать меры, исключающие попадание в него песка.

Скважинные винтовые по стоимости стоят на втором месте после вибрационных. Создавая ощутимый напор при небольшой производительности, оптимальны в автономном водоснабжении индивидуальных домов, поливе садовых участков, наполнении различных резервуаров. Для подачи чистой пресной воды из колодцев, резервуаров, скважин диаметром не менее 85 мм.

Рабочий элемент – винт в резиновой обойме, которая при абразивном составе примесей в воде может достаточно быстро разрушиться. Однако, дешевизна и простота замены обоймы в сборе с винтом – оказывается существенным аргументом в пользу выбора винтового насоса.

Как выбрать насосную станцию для скважины

Выбирать насосную станцию для скважины на участке необходимо с учетом параметров насоса и факторов, характеризующих источник воды. В частности речь идет о следующем:

Удаленность источника воды от основного строения.
Самая низкая точка забора воды. Следует делать выводы на основании динамического уровня воды, анализируя показатели примерно за двое суток при постоянном использовании жидкости. В этом случае учитывать статический уровень не рекомендуется, так как расчеты могут быть ошибочными.
Номинальный напор насоса

Здесь важно определить, какой высоты водяной столб способно создать подключаемое оборудование. Формула для расчета предполагает суммирование величины всасывания, длины горизонтальных участков водопровода, вертикального подъема и потерь на транспортировку по трубам.
Производительность агрегата

Расчеты можно брать на основании среднего расхода воды во всех подключенных точках. Полученное суммарное значение не должно превышать дебит источника водоснабжения.

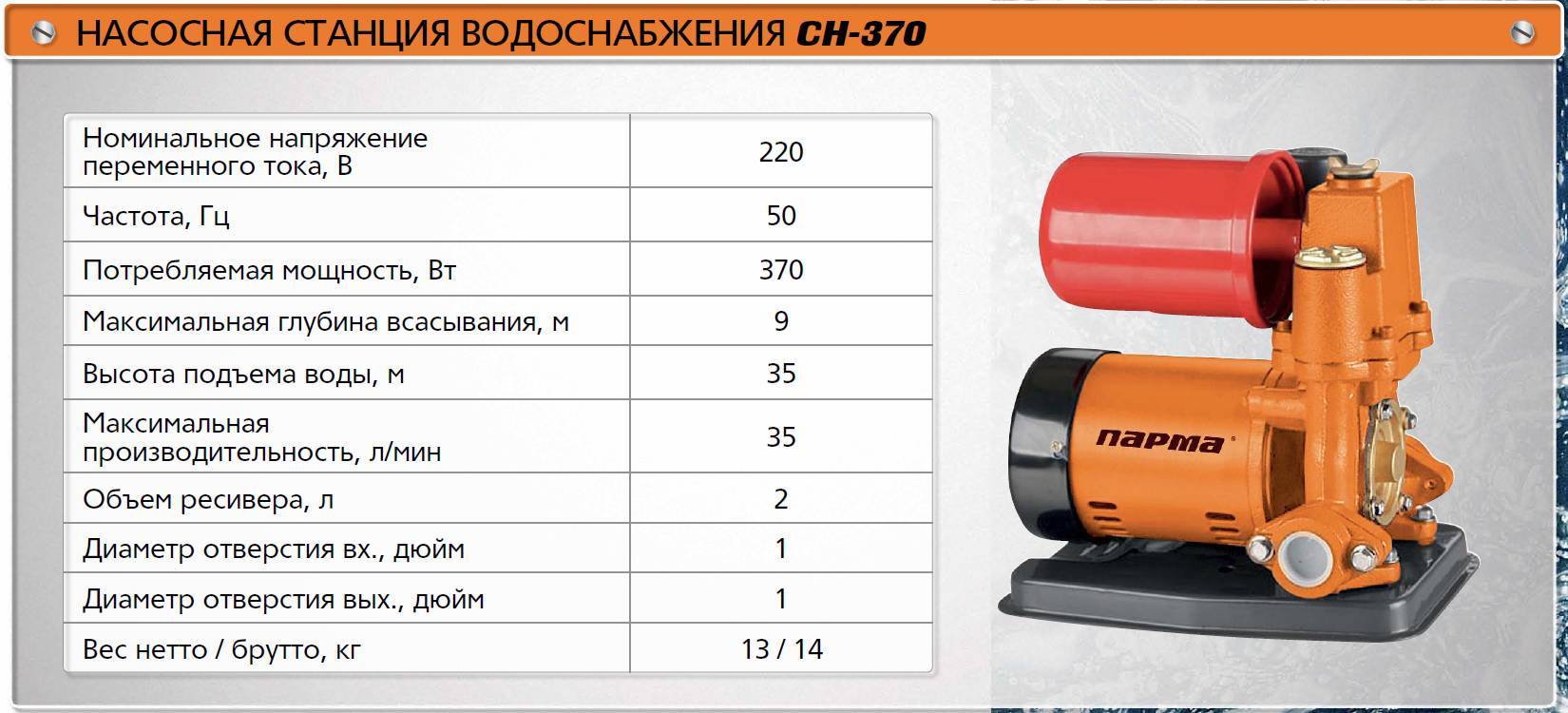

Напряжение электрической сети. Большинство насосных станций для бытового использования работают от сети 220 В. Что касается мощных агрегатов, то в них установлены трехфазные двигатели, которые работают от сети 380 В.
Мощность станции. Насосные станции разных видов потребляют достаточно большое количество электроэнергии, от 500 Вт до 2 кВт. В зависимости от мощности насосной станции следует выбирать тип автоматического выключателя.
Объем накопительной емкости. Этот параметр полностью зависит от количества проживающих в доме людей. К примеру, семье из 2 человек достаточно емкости объемом 24 литра, для семьи более 5 человек следует установить резервуар на 100 литров.

Приобретать насосную станцию необходимо после консультации со специалистом, который знает все тонкости и технические характеристики насосного оборудования.

Глубина скважины также влияет на тип насоса. К примеру, для скважины глубиной до 15 метров требуется насос со встроенным эжектором, если глубина источника превышает 20 метров, то нужно использовать насос с внешним эжектором. Закольцованное всасывание повышает напор воды, но при этом снижается производительность и растет потребление электричества.

Как рассчитать необходимую глубину всасывания насосной станции


Для расчета технических характеристик станции необходима информация, касающаяся автономного водопровода:

  • Расстояние от зеркала воды в колодце до потребителя, который в сети водопровода находится в самой дальней точке. При этом расстояние складывается из всех участков, потому что сеть обычно не является прямолинейной. Чем больше ответвлений, тем больше потерь напора и расхода.
  • Расстояние от насосной станции до места водозабора. Оборудование может быть установлено около колодца, в подвале дома или в специально сооруженном помещении. Чем дальше месторасположение станции, тем больше потери, тем меньше глубина всасывания.
  • Количество фитингов и запорной арматуры. Здесь можно взять 10-процентный запас всех характеристик — напора и производительности насосной станции.
  • Динамический уровень воды в колодце. Это значение меняется в зависимости от сезона и интенсивности водозабора. Его обязательно учитывают при расчете глубины всасывания. При этом необходимо знать, что конец всасывающей трубы должен располагаться ниже зеркала воды минимум на 1 м. Если динамический уровень большой, велика вероятность, что в летний сезон вода в колодце опуститься ниже уровня установки конца всасывающей трубы.
  • Диаметр труб, используемых в водопроводной системе.
  • Количество потребителей.

Динамический уровень воды в системе автономного водопровода играет одну из важнейших ролей. Если его значением пренебречь, можно забыть о характеристиках водопроводной сети.

Чтобы бороться с уменьшением глубины водозабора, над колодцем устанавливают кессон. Это специальное цилиндрической или кубической формы емкость, которую закапывают на определенную глубину. В нее монтируют НС. Чем высота кессона больше, тем ниже будет располагаться насос. Таким образом можно снизить место установки наносной станции и уменьшить расстояние от нее до зеркала воды.

Есть еще один вариант. Внутрь колодца устанавливают металлическую конструкцию, собранную из металлопрофиля (обычно уголка или швеллера). Ее крепят к стенкам гидротехнического сооружения. На эту опору монтируют насосную станцию. Для обеспечения более высоких характеристик водопроводной сети опорную конструкцию опускают до уровня поверхности воды в колодце. Неудобство такой установки заключается в том, что станция находится на большой глубине, а значит, следить за ней и обслуживать будет непросто.

Как установить насос ближе к воде?

Часто водоносный слой располагается на отметке 6 – 10 м. В этом случае для сокращения расстояния между насосом и точкой водозабора целесообразно установить насосную станцию ниже уровня земли. Реализовать это можно двумя способами: установить насосную станцию в подвале дома или непосредственно над скважиной смонтировать кессон.

Установка насосной станции в подвале достаточно удачное решение проблемы. В сухом подвале рядом с насосом можно смонтировать систему очистки воды и пр. устройства для водоподготовки.

Важно принять во внимание, что насосная станция сильно шумит это будет вызывать дискомфорт. Поэтому в этом случае целесообразно применять насосные станции премиум класса с низкими характеристиками уровня шума, например, Gardena 5000/5 Premium Eco или AL-KO HW 5000 FMS Premium

Рис.1. Одним из вариантов решения проблемы добычи воды из скважины глубиной более 8 метров является установка насосной станции ближе к поверхности воды. Наиболее оптимальный вариант — это установка насоса в кессон. Обычно дно кессона располагается на глубине 2 м от поверхности земли. Часто этого достаточно. Кроме того, такой подход предохранит насос от замерзания зимой.

Второй способ решения проблемы — это установка кессона непосредственно над скважиной, в этом случае насос монтируется в кессоне и шум роли не играет. Кессон можно изготовить самостоятельно, либо приобрести готовый

У готового кессона есть важное преимущество — это гидроизоляция, что важно при высоком уровне грунтовых вод. Хорошим примером современного кессона является металлический кессон ГАРАНТ 1

Внешний эжектор и способы его установки

Для подъема воды с глубины до 20 метров с помощью поверхностного насоса (насосной станции) с успехом применяется эжектор. Эжектор — это механическое устройство, которое за счет форсунки впрыскивает воду в основную трубу создавая дополнительное недостающее давление.

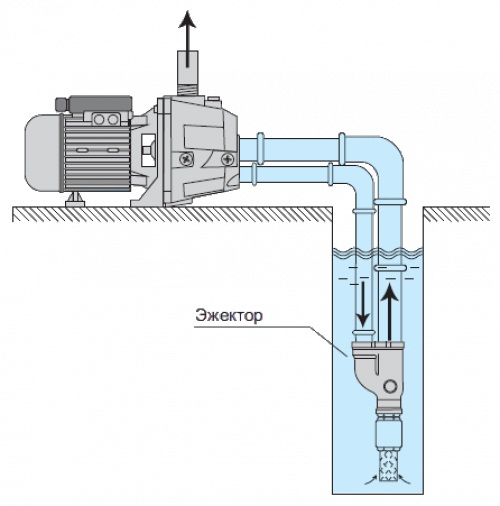

Рис.2. Эжектор может быть подключен к любой насосной станции и поверхностному насосу, однако желательно для применения эжектора использовать специализированный насос. Такой насос имеет дополнительное отверстие для подключения трубы идущей к эжектору. Если использовать обычный насос, то на выходе насоса необходимо устанавливать тройник. Один выход тройника образует напорную магистраль, а второй соединяется с эжектором.

Установка эжектора проста. Эжектор устанавливается в точке всасывания, после обратного клапана. Для установки эжектора необходимо две трубы одна основная, вторая вспомогательная. Основная труба от эжектора идет на вход насоса. Вспомогательная труба идет от выхода насоса к эжектору, отбирая часть давления воды.

Особенностью насосной станции с внешним эжектором заключена в том, что недостающее давление берется от этого же насоса. В связи с чем применяемый насос должен быть большей мощности и производительности.

Организовать установку эжектора можно на любом поверхностном насосе, однако удобно, когда насос позволяет установку эжектора без дополнительных отводов, например, насос с внешним эжектором UNIPUMP DP 750.

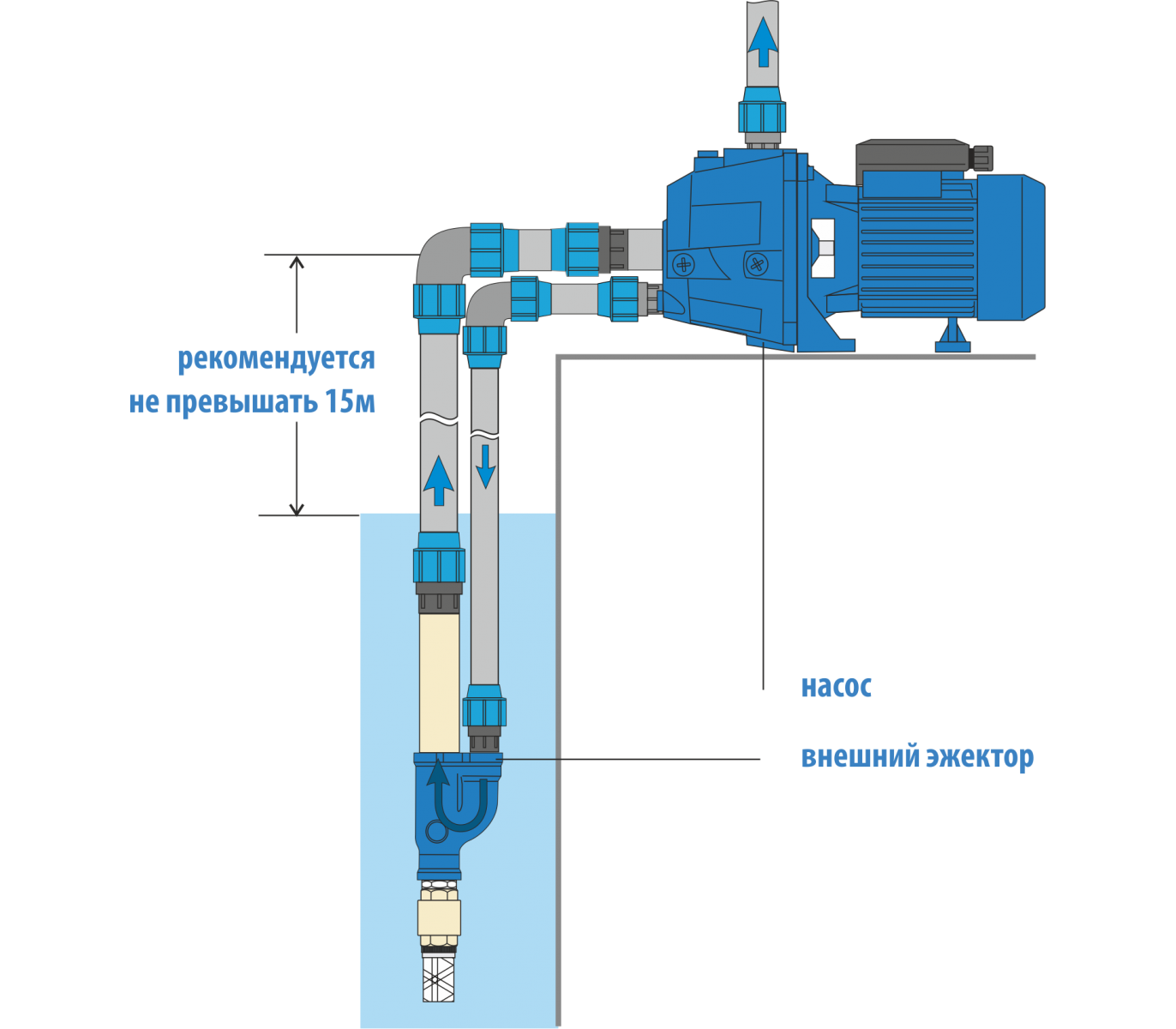

Рис.3. С помощью насоса с эжектором можно добыть воду с глубины до 40 м. Однако следует учитывать, что для подъема воды с глубины напор насоса с каждым метром уменьшается. Поэтому для водоснабжения дома из глубокой скважины с применением эжектора необходимо выбирать насос с запасом по напору 30-50%.

Важной особенностью применения насосных станций для подъема воды является обратный клапан и отвод для заполнения основной магистрали. Когда насос только установлен в подающей трубе нет воды

При включении насоса он будет работать всухую, что недопустимо. Поэтому важно предусмотреть отвод от основной трубы, через который можно наполнить магистраль воду перед первым пуском насоса. При этом обратный клапан, установленный в точке всасывания, не позволит воде из магистрали свободно вытекать, как при первом пуске, так и при последующей работе насоса, обратно в скважину

Когда насос только установлен в подающей трубе нет воды. При включении насоса он будет работать всухую, что недопустимо

Поэтому важно предусмотреть отвод от основной трубы, через который можно наполнить магистраль воду перед первым пуском насоса. При этом обратный клапан, установленный в точке всасывания, не позволит воде из магистрали свободно вытекать, как при первом пуске, так и при последующей работе насоса, обратно в скважину

Принципы выбора оборудования

Как выбрать насосную станцию для собственного водопровода? Ее подбирают, исходя из нескольких основных параметров, характеризующих нормальное водоснабжение:

  • мощность насоса и его производительность;
  • высота подъема жидкости;
  • объем накопительной системы;
  • показатели энергозатрат;
  • универсальность;
  • надежность;
  • степень защиты и автоматизации.

При выборе оборудования учитываюется фактический расход воды (обычно напрямую связан с количеством постоянных жильцов), тип источника (колодец или скважина), глубина забоя, расстояние до точек потребления и их количество.

Подбор насосной станции в зависимости от планируемой потребности

Выбор основывается на следующих критериях:

Мощность насоса и связанная с ней производительность. Наиболее часто в условиях частного дома используется насос мощностью в пределах 0,6-1,6 кВт, при этом производительность его находится в диапазоне 3500-6500 л/ч для частного дома. Для дачных условий (без полива) достаточно обеспечить производительность 800-1200 л/ч. Объем накопительного элемента. Он рассчитывается с учетом резерва воды при неожиданном отключении электроэнергии. Емкость накопительного бака обычно выбирается в пределах 100-150 л. Объем гидроаккумуляторов связан с количеством жильцов. Считается, что для семьи из 3-4 человек достаточно иметь гидроаккумулятор емкостью 15-20 л. При увеличении числа постоянно проживающих людей потребуются более мощные накопители, вплоть до 50-60 л. Высота подъема жидкости. Это важный показатель, который обязательно указывается в основных характеристиках оборудования. Он не должен быть ниже реальных значений уровня водного пласта в источнике. Материал накопительной системы. Гидроаккумулятор может изготавливаться из стали, чугуна, алюминия или пластмассы. Самые дорогие — чугунные, но у они обладают очень высокой прочностью и долговечностью. Значительно дешевле пластиковые емкости, но и прочность их соответствует цене. Самым оптимальным вариантом признаются стальные гидроаккумуляторы. Система защиты

В сельской местности, где колебания электрического напряжения значительны, очень важно иметь полную защищенность оборудования от этого явления. Несколько увеличивает стоимость станции комплектация ее защитами от перегрева и сухого хода. Однако на этом не стоит экономить, т.к

можно в один момент потерять весь насос

Однако на этом не стоит экономить, т.к. можно в один момент потерять весь насос.

Помимо выбора насосной станции по основным критериям, возникает естественное желание иметь наиболее качественное оборудование. Гарантию этого можно усмотреть в рейтинге производителей. Из отечественных насосных станций особо выделяется оборудование компании «Джилекс», которое учитывает многие нюансы российских проблем с электропитанием частных домов. Из насосного оборудования иностранного производства можно выделить изделия компаний Италии (Pedrollo, Marina, Ergus) и Германии (Grundfos, Gardena, Metabo). Для сезонных дач, где нет постоянно проживающих жильцов, следует подумать о монтаже мини-станций. Они имеют небольшие мощности и размеры. Рекомендуется ограничиться в этом случае производительностью 600-900 л/ч, но при объеме накопительной емкости 25-40 л.

Правила монтажа

Установка насосной станции в колодце

Схема подключения насосной станции в частном доме (обвязка) зависит от месторасположения установки, а также от уровня промерзания земли.

Выбор места для установки устройства

Первое, что потребуется сделать – определиться с местом расположения насосной станции. Это может быть:

  • внутридомовое помещение (подвал, подпол);
  • кессон – утепленный и гидроизолированный приямок, расположенный ниже уровня промерзания грунта;
  • полка в колодце.

При выборе стоит руководствоваться техническими показателями — предельной глубиной всасывания насоса. В скважинах возможно лишь обустройство кессона, поскольку станция может поднимать воду только с глубины 9 метров. Замаскированный приямок потребуется и на даче – при наружном обустройстве аппарат могут попросту украсть. Можно смонтировать его и на полочке в дачном колодце, но для безопасности потребуется крышка из стали, запираемая на надежный замок.

Схема подключения

Для бесперебойного функционирования станции потребуется обеспечить непрерывную подачу воды из источника. При пользовании системной водоснабжения круглый год понадобится побеспокоиться о защите от промерзания. Для этого выкапывается прямой ров от колодца либо кессона до фундаментного основания дома, в который затем будут проложены трубы.

Закапывать трубные отрезки нужно ниже глубины, на которую промерзает грунт

При формировании траншеи понадобится принять во внимание наклон в сторону водозабора, чтобы на период консервации сливалась лишняя вода из трубопровода

В ситуации с близким расположением подпочвенных источников, трубы устанавливают выше их критического уровня. Магистраль необходимо утеплить либо воспользоваться греющим кабелем.

Электрический двигатель насоса обладает большой мощностью, поэтому для всей установки лучше выделить отдельную линию электроснабжения, сделать заземление, а также поставить стабилизатор напряжения.

Обвязка насосной станции в частном доме выполняется в таком порядке:

  1. Монтируют водозаборный узел. Для этого подсоединяют путем подключения к внешней стороне трубы из полипропилена фильтра из металлической сетки и обратного клапана. Последний необходим для стабильного заполнения трубопровода водой. Его фиксация осуществляется посредством муфты с наружной резьбой.
  2. Проводят установку гидравлического аккумулятора и блока управления. Подсоединять их лучше всего посредством пятивыводного штуцера, монтируемого в напорный трубопровод в удобном месте. Также на него устанавливают манометр и реле давления, а к боковому вводу штуцера подключают гидравлический аккумулятор.
  3. Подсоединяют потребители к насосной установке, вначале – раздающий коллектор.
  4. Перед пуском заполняют водой рабочую часть системы. Для этого нужно выкрутить заглушку из заливного отверстия, расположенного в верхней части насоса, либо использовать специальную воронку. Потом заглушку устанавливают на место.
  5. Подключают к электропитанию для плавного пуска и проверяют давление и автоматику. Поначалу вода будет идти с воздухом — удаются воздушные пробки, образовавшиеся при заливке насосной станции. Ровная струя без пузырьков – показатель того, что система перешла в рабочий режим, можно ей пользоваться.

После запуска станции из выходного отверстия напорного трубопровода либо открытого водопроводного крана на протяжении двух-трех минут должна пойти вода. Если этого не произошло, установку отключают и в систему доливают воду, а затем производят повторный запуск. Когда пуск оборудования удачно выполнен, нужно его «обкатать», а потом отрегулировать настройки реле давления и гидравлического блока.

При монтаже поверхностных деталей устройства принимают во внимание, что все дополнительные приборы лучше всего устанавливать с применением обратных клапанов либо шаровых кранов с американкой. Это необходимо для легкого съема устройства при замене или ремонтных работах, при этом не потребуется сливать воду из трубопровода

Что такое насосная станция?

Насосная станция или установка для водоснабжения — это комплекс агрегатов. Насосная станция состоит из насоса, гидроаккумулятора, реле давления и манометра. Каждый элемент установки для водоснабжения несет свою функцию.

Основные элементы, которые отличают насосную станцию от поверхностного или скважинного насоса является реле давления и гидроаккумулятор.

Реле давления одновременно является автоматикой управления насосом. Реле обеспечивает автоматическое включение насоса при снижении давления и отключение при достижении установленного уровня.

Гидроаккумулятор необходим для поддержания стабильного давления в системе. При включении воды в доме давление в магистрали начинает падать, поэтому напор из крана будет снижаться до момента включения насоса. Другими словами, вода из крана будет идти то быстрее, то медленнее. Для компенсации колебаний давления в системе необходим гидроаккумулятор.

Гидроаккумулятор это бак, который разделен эластичной мембраной на 2 части. С одной находится вода, с другой воздух под давлением. Как только давление воды падает, мембрана под действием воздуха начинает поддавливать воду, тем самым компенсируя снижение давления воды.

Кессон

Под этим понятием скрывается сооружение, располагающееся в земле непосредственно над выходом скважины. Для его обустройства роют котлован, глубина которого превышает уровень промерзания грунта. Расположение кессона на недостаточной глубине не позволит использовать насосную станцию для скважины на воду в течение всего года, при низкой температуре насос выйдет из строя.

Обустраивая кессон своими руками, необходимо предусмотреть дополнительную гидроизоляцию стенок и утепления верхней части. Объем помещения должен позволять беспрепятственно выполнять ремонтные и обслуживающие мероприятия. Установка насосной станции подобным образом позволяет расположить конструкцию на определенном расстоянии от жилого помещения, поэтому шум работающего агрегата не нарушит комфортное пребывание людей в доме.

Как рассчитать необходимую глубину всасывания насосной станции

Для расчета технических характеристик станции необходима информация, касающаяся автономного водопровода:

  • Расстояние от зеркала воды в колодце до потребителя, который в сети водопровода находится в самой дальней точке. При этом расстояние складывается из всех участков, потому что сеть обычно не является прямолинейной. Чем больше ответвлений, тем больше потерь напора и расхода.
  • Расстояние от насосной станции до места водозабора. Оборудование может быть установлено около колодца, в подвале дома или в специально сооруженном помещении. Чем дальше месторасположение станции, тем больше потери, тем меньше глубина всасывания.
  • Количество фитингов и запорной арматуры. Здесь можно взять 10-процентный запас всех характеристик — напора и производительности насосной станции.
  • Динамический уровень воды в колодце. Это значение меняется в зависимости от сезона и интенсивности водозабора. Его обязательно учитывают при расчете глубины всасывания. При этом необходимо знать, что конец всасывающей трубы должен располагаться ниже зеркала воды минимум на 1 м. Если динамический уровень большой, велика вероятность, что в летний сезон вода в колодце опуститься ниже уровня установки конца всасывающей трубы.
  • Диаметр труб, используемых в водопроводной системе.
  • Количество потребителей.

Динамический уровень воды в системе автономного водопровода играет одну из важнейших ролей. Если его значением пренебречь, можно забыть о характеристиках водопроводной сети.

Чтобы бороться с уменьшением глубины водозабора, над колодцем устанавливают кессон. Это специальное цилиндрической или кубической формы емкость, которую закапывают на определенную глубину. В нее монтируют НС. Чем высота кессона больше, тем ниже будет располагаться насос. Таким образом можно снизить место установки наносной станции и уменьшить расстояние от нее до зеркала воды.

Есть еще один вариант. Внутрь колодца устанавливают металлическую конструкцию, собранную из металлопрофиля (обычно уголка или швеллера). Ее крепят к стенкам гидротехнического сооружения. На эту опору монтируют насосную станцию. Для обеспечения более высоких характеристик водопроводной сети опорную конструкцию опускают до уровня поверхности воды в колодце. Неудобство такой установки заключается в том, что станция находится на большой глубине, а значит, следить за ней и обслуживать будет непросто.
