Гофрированные воздуховоды для вентиляции: гофрорукава и гофротрубы

Типы и применение гофротруб для вентиляции

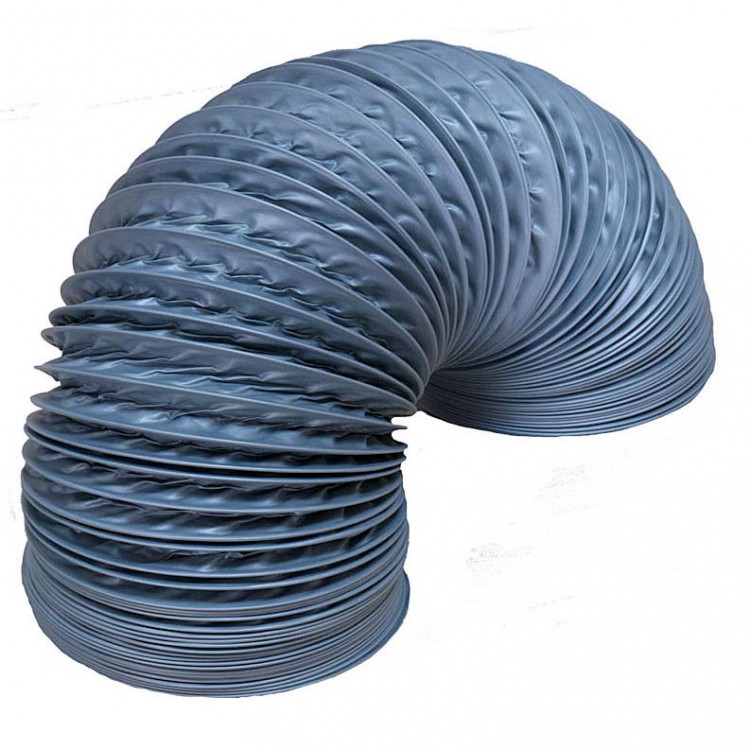

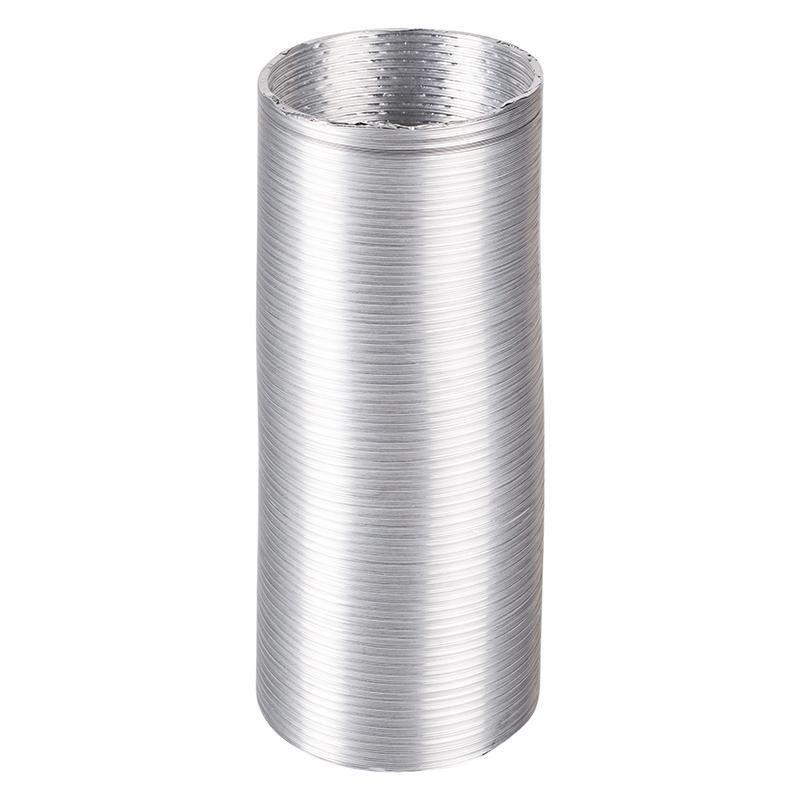

Алюминевая кухонная гофротруба

Вентиляционные гофротрубы выпускаются чуть более 20 лет. Чаще всего гофра трубы используются для вентиляционных систем частных домов, промышленных цехов, складов и элеваторов, шахт.

Гофротрубы для вентиляции могут быть изолированными или неизолированными. Кроме этого, шланги гофрированные для вентиляции делятся по типу материала:

• пластик (полихлорвинил);
• алюминий;
• сталь;
• алюминиевая фольга на каркасе;
• полиэфирная металлизированная лента на каркасе.

Диаметр вентиляционных гофр от 100 мм до 500 мм. Подбирают его в зависимости от мощности оборудования и протяженности вентиляционных каналов. Гибкие гофротрубы чаще используют для вентиляции сложной конфигурации, с обилием переходов, перепадов высот и поворотов. Причем прямые отрезки стараются делать из гладких воздуховодов, соединяя их участками гофрированных шлангов для вентиляции.

Эластичность гофротрубы для вентиляции позволяет использовать меньшее количество стройматериалов, создавать воздуховоды без острых углов, что позволяет сохранить давление и скорость движения воздуха. Чтобы не нарушать целостность несущих стен и балок, гибкую гофру для вентиляции просто протягивают вокруг них. Такой монтаж обходится дешевле и занимает меньше времени.

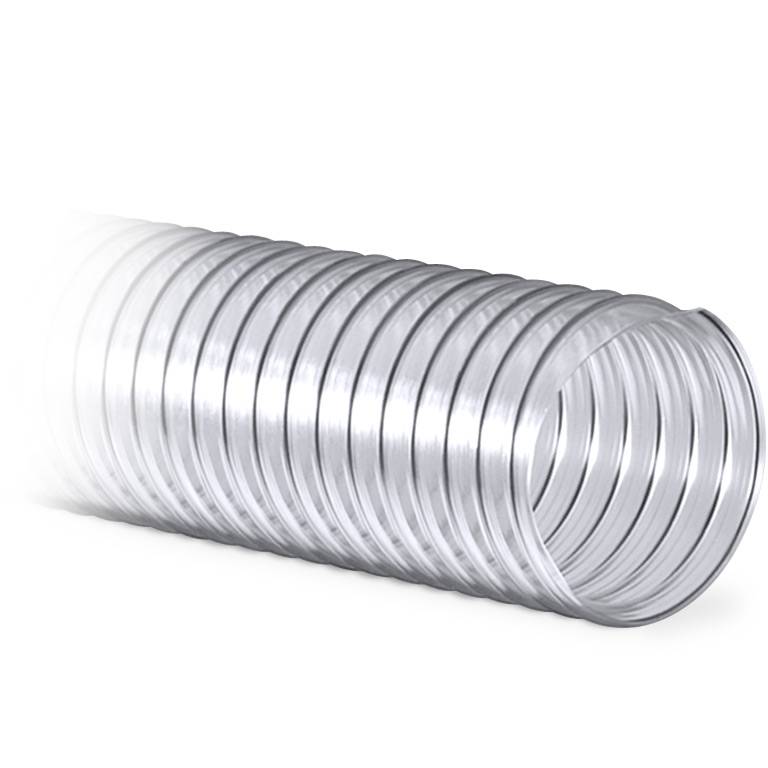

Гофротруба пластиковая

Вентиляционные гофрошланги имеют отличные аэродинамические свойства. Давление проходящего через них воздушного потока снижается лишь немного. Таким образом, вентиляционная система работает с наибольшей отдачей, рационально используя электронергию. Круглое сечение гофрорукава для вентиляции позволяет использовать вентиляторы меньшей мощности. Непосредственно в вентканалах можно размещать устройства перераспределения потоков воздуха, датчиков и измерительных приборов.

Проходя через вентиляционную гофру диаметром 400 мм, воздух издает меньше гула, чем при прохождении вентиляции из гофры 200. Поэтому участки гофрированных вентиляционных шлангов можно считать шумоподавляющими.

Теплоизолированные гофры для вентиляции

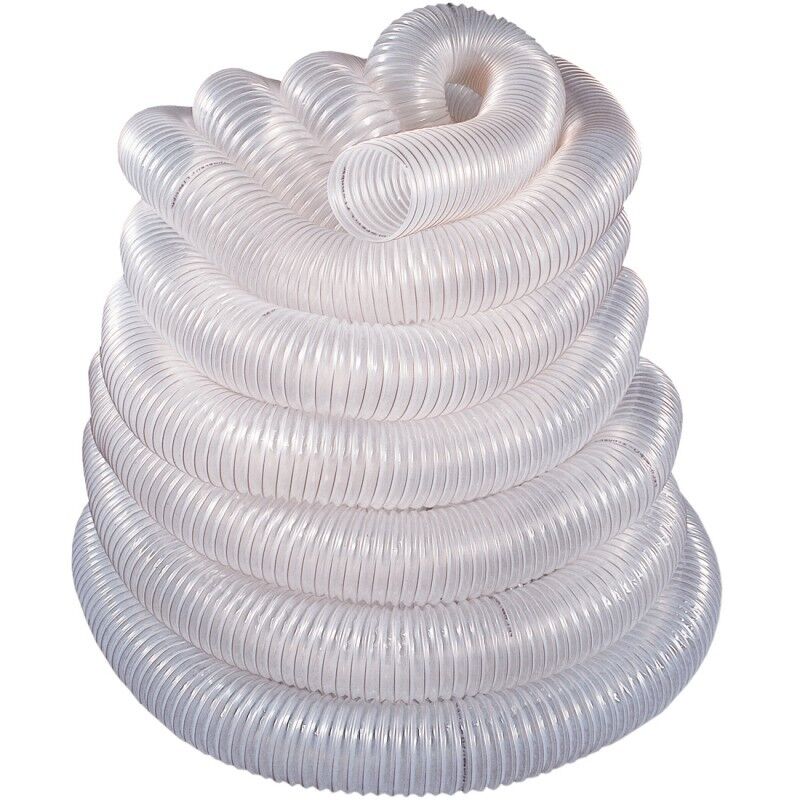

Теплоизолированные гофры

Тонкий вентиляционный гофрированный рукав в холодное время года охлаждается, на его стенках конденсируется влага из теплого воздуха помещений. Поэтому трубы обязательно утепляют.

Аккуратно утеплить гофротрубу самостоятельно достаточно сложно.

Иногда для этого сооружают дополнительные короба, заполненные утеплителем. Создается громоздкая и не всегда уместная конструкция.

Готовые утепленные гофры для вентиляции сразу же решают проблему конденсата. Утепленная гофра представляет собой многослойную конструкцию. Внутренний слой – гибкий воздуховод из полиэфирной ленты с напылением алюминия. Далее идет минеральная вата, обернутая защитным слоем металлизированной пленки. Толщина изоляционного слоя 2,5 см. Каркас вентиляционной гофры под слоем утеплителя изготавливается из стальной высокоуглеродистой проволоки. Для снижения горючести используется водный акриловый состав с пламегасителями.

Назначение утепленной вентиляционной гофры:

• уменьшение теплопотерь;
• термоизоляция систем вентиляции;
• воздуховоды для систем кондиционирования;
• предупреждение выпадения конденсата в вентканалах.

В продаже есть утепленные вентиляционные гофры 200, 100, 300 и 400 мм.

Утепленная гофра продается отрезками по 10 м в картонных коробках. Подробнее о монтаже утепленной гофротрубы в нашем видеоролике.

Рекомендации по уходу за гофротрубой для вентиляции

Уход за пластиковыми трубами с гладкими стенами довольно прост. Их легко разбирать и чистить как снаружи, так и внутри. Более сложным является процесс очистки и мытья трубы из алюминиевой фольги. Основная причина трудностей – ее рельефная поверхность, которая служит отличным местом для скапливания грязи, жира и нагара. Все загрязнения очень сложно удалить даже с применением специальных абразивных средств. Оптимальный вариант – банальная замена воздуховода после нескольких лет эксплуатации.

Учитывая небольшую стоимость гофры, ее считают доступным и надежным решением вопроса обустройства вентиляционной системы. При условии правильной установки вообще не должно возникнуть никаких проблем

Важно четко следовать рекомендациям производителей и прислушиваться к советам профессионалов. Уход за внешней частью изделия довольно проблематичен, поэтому лучше прибегнуть к варианту маскировки

За пластиковыми гофротрубами с гладкими стенками легко ухаживать

Внутри изделия спустя 7-10 лет образуется внушительный налет, который никаким образом невозможно удалить. Поэтому по истечении данного срока эксплуатации гофру нужно просто заменить. Если траектория трубы состоит из многочисленных изгибов, то эффективный период службы сокращается примерно вдвое. Демонтаж и установка новой системы производятся согласно описанной выше инструкции.

Правильный и обдуманный выбор воздуховода, а также его последовательная установка в соответствии с инструкцией непосредственно влияют на качество вентиляционной системы и срок ее службы. Не менее важны бережная эксплуатация и своевременная замена трубы. Даже довольно длинная гофрированная труба из алюминия не испортит внешнего общего вида кухни, если грамотно организовать маскировку вентиляционной системы. Совокупность всех этих факторов гарантирует долговечность и надежность службы такого примитивного, на первый взгляд, изделия, как гофра для вытяжки.

Советы и рекомендации, необходимые для процесса установки и покупки гофры под вытяжку

Конечный результат монтажных работ – это безукоризненное функционирование всей вентиляционной системы. Для его достижения специалисты рекомендуют придерживаться ряда правил:

Если установить слишком узкую трубу она будет создавать большую нагрузку на вентилятор

1. В тех случаях, когда отверстие вентиляции расположено на значительном расстоянии от вытяжки, трубу лучше размещать под самым потолком, что позволит исключить наличие острых углов в конструкции и, как следствие, обеспечит надежную и эффективную работу системы. Скрывать такую конструкцию лучше под навесным потолком.
2. Нужно ответственно подойти к выбору диаметра гофры: узкая труба приведет к большей нагрузке на вентилятор и ухудшит его работу.
3. Для круглых вытяжек нецелесообразно покупать трубу с прямоугольным сечением. Это негативно скажется на эффективности работы системы и потребует установки дополнительных переходников, которые, в свою очередь, также снизят проходимость воздуховода.
4. Алюминиевая гофра – универсальный материал, так как можно не опасаться за перегрев трубы. Ее можно использовать для каналов оттока продуктов сгорания при установке газовых водонагревательных колонок или котлов отопления. При этом сами нагревательные приборы будут работать долго и эффективно.
5. Трубы из стали применяют при обустройстве каминов, печей или других отопительных систем.
6. На покупке трубы не стоит экономить. Чем качественней продукт, тем дольше будет работать вентиляционная система.
7. Неправильная работа отводной трубы из некачественного материала может способствовать попаданию угарного газа в квартиру и повлечь за собой печальные последствия.
8. Длина воздуховода должна быть не более 3 м, а ее изгибы не должны превышать 90°.

Лучше отдать предпочтение гофре из алюминия, потому что она универсальна

Гофра ПНД, пластиковая, ПВХ: эксплуатационные качества и сфера применения

Пластиковая гофра для вытяжки внешне более презентабельна и меньше бросается в глаза, поэтому нет особой необходимости ее прятать. Кроме этого, материал отличается малым весом и относительно долгим сроком службы – свыше полвека. К плюсам также стоит отнести устойчивость к коррозии и агрессивным средствам.

Недостаток гофрированного воздуховода из ПВХ заключается в более высокой шумности, а также он менее устойчив к температурным воздействиям. Пластик горит и легко плавится, поэтому не годится как материал для дымохода газоколонок и котлов.

Гофра ПНД – труба, которую производят из специального полиэтилена низкого давления. Она служит для прокладки дренажных систем, а также с целью защиты кабелей и проводов. В зависимости от предназначения и характеристик различают несколько подвидов изделия:

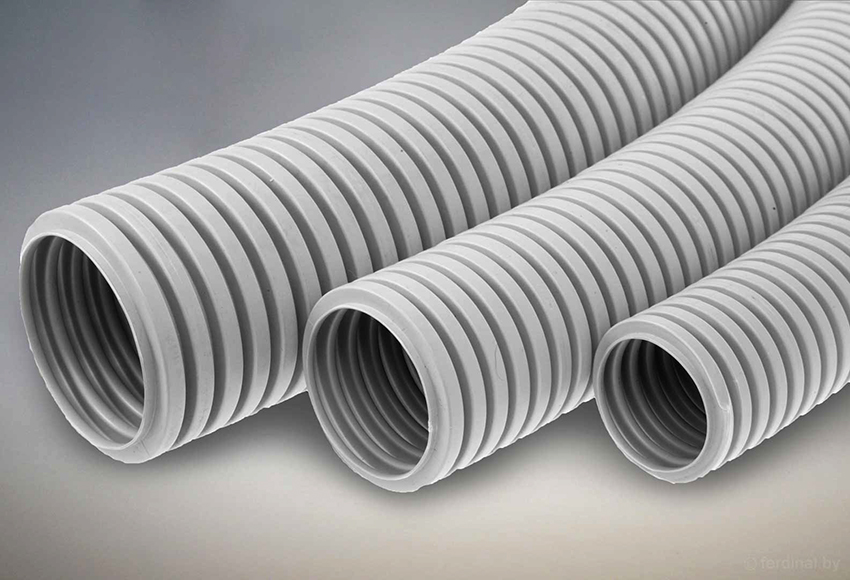

Пластиковые гофротрубы устойчивы к коррозии, легкие и долговечные

1. Облегченный гофрошланг ПНД – это гофрированная труба в один слой. Ее разновидности используют для монтажа кабельной проводки или для перекачивания различных жидкостей.
2. Утяжеленный гофрошланг ПНД имеет большое сечение, что предусматривает его использование в разных условиях эксплуатации. Например, допустим монтаж в стяжку из цементного раствора или погружение под землю.
3. Двустенная ПНД труба представляет собой ребристую наружность и гладкую середину. Такое изделие обычно прочное и пластичное, обладает высокими пропускными показателями.
4. Двустенная усиленная гофра тоже имеет два слоя ПНД, но между ними встроена специальная прослойка из металла, усиливающая ее прочностные характеристики. Такая труба выдерживает серьезные нагрузки и характеризуется высокой кольцевой жесткостью.

Важные моменты

Выделяют ряд особенностей, которые учитываются при выборе:

• Гофра, устанавливаемая на вытяжку, эластична, но лишние изгибы понижают эффективность ее работы, увеличивают нагрузку на вентилятор. Особенно вредны в этом отношении повороты под острым углом. Если же неизбежна прокладка витиеватого пути для воздуховода, то нужно установить вентилятор большей мощности, чтобы вытяжка функционировала качественно.
• Если использовать трубу несоответствующего размера, эффективность работы системы снижается. Лучше отказаться от уменьшения диаметра через переходной фланец и дополнительные соединители, иначе вытяжке будет сложно проталкивать воздух.
• Желательно покупать гофру с небольшим запасом по длине, особенно если предусмотрены многочисленные повороты.
• Слишком длинную трубу приобретать нет смысла, так как при установке желательно полностью растянуть гофру, чтобы снизить ее ребристость. Дело в том, что при работе вытяжки воздух проходит по трубам на довольно высокой скорости, что приводит к их раскачиванию. Чем больше ребер, тем сильнее вибрация и шум во время работы системы.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Инструкция по установке кухонной вытяжки в квартире многоэтажного дома

Совет. Если купленная труба оказалось короткой, ее можно нарастить. Для этого кусок нужного размера необходимо соединить с другой частью с помощью металлического скотча.

• Чем меньше соединительных элементов, тем надежнее конструкция. Также не стоит забывать, что каждый переходник – это дополнительное сопротивление потоку.
• Выбирать по размеру нужно такую гофру, которую легко будет замаскировать.

Алюминиевые и стальные гофротрубы

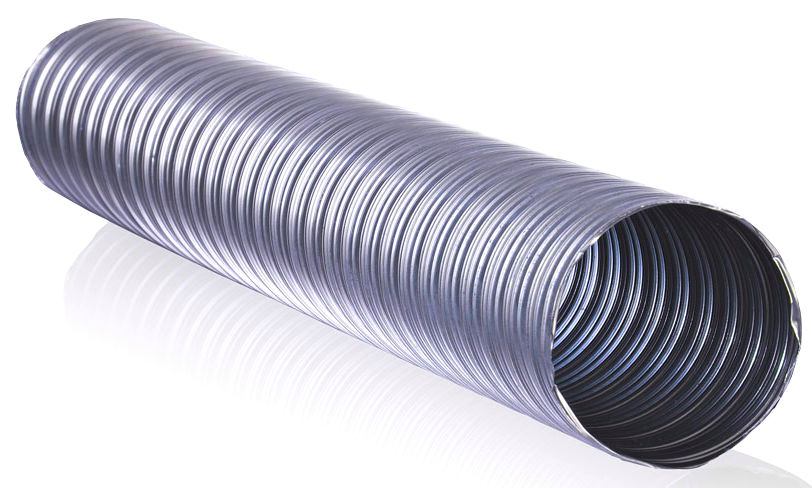

Стальная гофротруба

Стальные и алюминиевые гофротрубы для вентиляции относятся к категории полужестких материалов. Используют их в тех случаях, когда необходимо недорого, но качественно собрать систему. Из гофрированной трубы получаются достаточно прочные и легкие вентиляционные конструкции.

Стальные и алюминиевые гофрированные воздуховоды для вентиляции схожи по своим свойствам и отвечают всем техническим нормативам:

• не горючи;
• легко монтируются;
• легко заменяются и ремонтируются;
• гофрорукава обеспечивают возможность осмотра вентиляции.

На фоне других типов воздуховодов алюминиевые гофрированные обладают еще рядом преимуществ:

• легкие;
• вентиляционные гофрорукава не накапливают статическое электричество;
• не нужно заземлять;
• алюминиевые выдерживают температурные пределы -35…+270 градусов Цельсия;
• стальные вентиляционные гофрированные трубы более жаростойки и работают до +900 градусов Цельсия;
• создают герметичные конструкции;
• растягивать воздуховод не нужно;
• не повреждаются при длительном воздействии ультрафиолета;
• гофрошланги для вентиляции не подвержены коррозии;
• изгибаются на радиус от -0,76.

И еще одно преимущество стальных и алюминиевых гофротруб для вентиляции – это аккуратный и приятный внешний вид. Такие гофрированные воздуховоды для вентиляции можно не прикрывать коробами на кухнях или в подсобных помещениях.

Шланги алюминиевые гофрированные для вентиляции без потери свойств используются десятилетиями. Их монтаж очень прост: отдельные куски соединяются между собой с помощью металлического скотча. А возможность растянуть первоначальную длину в 3,5 – 4 раза позволяет не приобретать фитинги.

В ряде случаев использовать гофрированные алюминиевые воздуховоды для вентиляции нельзя:

• Так как алюминий плавится при высоких температурах, запрещено устанавливать гофру из этого материала как дымоход для каминов, печей и котлов на угле и дровах. Не желательно устанавливать и в качестве воздуховода для газовой колонки, где постепенно гофра прогорает и создается опасность отравления людей;
• Алюминий отлично проводит температуру, поэтому в холодное время года является мостиком холода. Поверхность алюминиевого вентиляционного гофрорукава покрывается капельками воды, повышая влажность в помещении. Для предотвращения этого негативного эффекта используются вентиляционные утепленные гофры.

Для удобства монтажа алюминиевых гофротруб производятся различные аксессуары:

• переходники с гибких на жесткие трубы;
• переходники между гибкими трубами;
• предохранители от проникновения мусора и пыли внутрь труб.

Монтаж гофрированных труб

Стальные муфты используются следующим образом:

• конец трубы натягивается на торец муфты;
• на них надевают 2 хомута (винтовых);
• конец стыкующейся трубы натягивается на другой торец муфты;
• винты хомутов подкручиваются и стык прочно прижимается.

Так как алюминий очень гибок, правильно сделанное соединение будет достаточно герметичным. Легко состыковать две трубы с разными диаметрами, вставив более тонкую в толстую на 0,5 м, а поверх затянув конструкцию хомутом.

Использование вентиляционных гофрированных рукавов из алюминия позволяет уменьшить расходы на строительство и провести монтаж в более короткие сроки.

В продаже есть алюминиевые вентиляционные гофры 100 мм, 200 и 400 мм. Минимальный диаметр 80 мм, максимальный 315 мм.

Продается алюминиевая вентиляционная гофра кусками, цена зависит от диаметра и длины.

Производство алюминиевых гофротруб

Технологический процесс изготовления состоит из нескольких шагов. Фольга из рулона (штрипс) подается на прокатный станок. Здесь по краям штрипса продавливаются замки, а посередине листа ребра. Ребра придают гибкость будущей трубе, способность сжиматься или растягиваться. Штрипс наматывают на профиль, диаметром соответствующий будущей трубе. Продольные края штрипсов скрепляются тройными замками, пропущенными через вальцы, что делает трубу очень крепкой. Таково строение эластичного трубопровода.

Плюсы и минусы использования гофротруб для вентиляции

Плохая гофротруба

Использование гофрорукавов для вентиляции дает ряд преимуществ по сравнению с другими материалами:

• гибкие и легко гнутся;
• благодаря эластичности можно создавать самые сложные конструкции вентиляционных систем;
• достаточно прочны;
• поглощают шум;
• не нужны стыковочные муфты, переходники и углы;
• легко монтируются;
• в сложенном состоянии занимают мало места, облегчая транспортировку;
• подходят как для внутренних, так и для наружных работ.

Гофры для вентиляции можно комбинировать с каналами квадратного или прямоугольного сечения. Для их соединения подходят переходники с круглого на квадратное (прямоугольное) сечение.

Недостатки вентиляционных гофротруб

• Вентиляционные гофротрубы менее прочны по сравнению с жесткими вентканалами. Поэтому монтируются они таким образом, чтобы был легкий доступ для замены;
• Пропускная способность вентиляционных гофрорукавов ниже, чем у гладких труб. Это объясняется завихрениями воздуха, образующимися при прохождении между бороздками гофры.

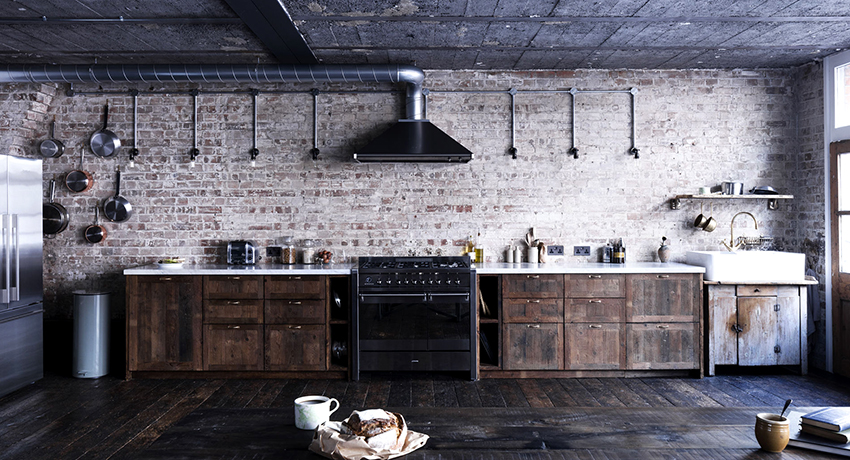

Воздуховод для вытяжки: основные критерии успешного выбора

Выбор нужной модели трубы требует индивидуального подхода и тщательного изучения всех особенностей. При этом следует учесть такие основные критерии:

Выбирая воздуховод для вытяжки нужно обратить внимание на материал трубы, ее габариты и качество

• габариты трубы, в частности ее диаметр и протяженность;
• производственный материал в основе гофры;
• качество изделия;
• стоимость.

Чтобы не прогадать с диаметром соединительной трубы, необходимо внимательно изучить инструкцию, которая прилагается к вытяжкам. Для пущей уверенности можно измерить диаметр. Несоответствие рекомендациям может иметь необратимые последствия, когда даже очень дорогая техника не будет функционировать должным образом. Стандартные диаметры труб, устанавливаемые на вытяжки, – 10, 12, 12,5 и 15 см. Иные размеры встречаются намного реже, но все же присутствуют в продаже. Наиболее часто производители вытяжек предусматривают параметры, соответствующие 100 и 120 мм, и именно их указывают в руководстве по установке и эксплуатации оборудования.

Нередко производитель вместе с вентиляционной техникой в комплекте продает и воздуховод. Это идеальный вариант, если длина трубы подойдет к габаритам кухни. В противном случае придется покупать изделие соответствующего размера. Длину желательно замерить до покупки трубы. Для этой цели подойдет обычная рулетка. Замер производят от патрубка вытяжки до входа в вентиляционную шахту, соблюдая строгую траекторию будущего пролегания трубы.

Чтобы не ошибиться с диаметром трубы необходимо изучить инструкцию к вытяжке

Не следует забывать о том, что гофра способна растягиваться и гнуться. У некоторых моделей этот параметр соответствует 180°, что позволяет выбрать оптимальный путь пролегания вентиляционного пути. Стоит также учесть, что монтаж трубы производится уже в растянутом виде.

Качество и материал как критерии выбора гофры: металлическая или пластиковая

Материал, из которого изготовлен вентиляционный ход, имеет очень большое значение. В частности, следует учитывать перечисленные выше преимущества и недостатки металлических и пластиковых изделий. В том числе необходимо помнить о высокой шумопроизводимости изделий из пластика, но также требуется подчеркнуть и их высокие эстетические характеристики, позволяющие установку трубы, когда ее маскировка затруднительна.

Статья по теме:

Наиболее приемлемый вариант – алюминиевая гофра для вытяжки, представляющая собой многослойное изделие из прослоек полиэстера и алюминия. В качестве армирования служит сталь в форме спирали, которая задает нужную степень жесткости и направление трубы. Изделия из алюминия внутри могут быть гладкими или гофрированными. Гладкая поверхность создает повышенный уровень аэродинамики, что делает целесообразной их установку в протяженных трассах с малым количеством изгибов, но такой материал менее гибкий. Труба, гофрированная внутри, менее аэродинамичная, но более гибкая, что позволяет задавать ей самую сложную траекторию.

Пластиковая труба выглядит более презентабельно чем металлическая, но она менее устойчива к воздействиям температуры

Выбирая трубу для вытяжки, нужно обратить внимание на производителя и качество материала. С этой целью стоит поинтересоваться наличием сертификата качества на продукцию и сроком гарантии

Также необходимо визуально изучить покупаемый материал, исключив наличие вмятин и других видимых повреждений. От покупки товара сомнительного вида лучше отказаться и поискать более приемлемый вариант.

Цена гофры для вытяжки: что следует учесть, чтобы не переплачивать

Перед покупкой желательно изучить различные предложения на строительном рынке. В ином случае можно просто заплатить лишние деньги за товар сомнительного качества. Лучше не поленится, пройтись по магазинам и ознакомиться с ценовыми вариантами в интернете. Избежать лишних затрат поможет точный замер воздуховода, тогда не придется платить за лишние сантиметры материала.

Важно учесть место использования гофры. На улице, где воздуховод применяется в качестве приточной вентиляции, предусматривающей подогрев или охлаждение, следует отдать предпочтение модели с теплоизоляционным слоем

Цена гофры с утеплителем будет несколько выше, гарантируя при этом не только высокую термостойкость, но и низкий уровень производимого в системе шума. Изолятором в таких моделях служит минвата. Таким образом, труба представляет собой сэндвич из внутреннего и наружного алюминиевого слоя и прослойки из минеральной ваты. Поэтому применение утепленной гофры актуально в местах, где недопустим высокий уровень шума.

Чаще всего для вытяжки используются гибкие алюминиевые трубы, их стоимость в среднем составляет 140-180 руб. за пог. м

В быту чаще всего используют гибкие трубы для соединения кухонного вытяжного устройства с каналом вентиляции, через который выходит отработанный воздух. Обычно это алюминиевая гофра для вытяжки 120 мм, цена такого изделия колеблется от 140 до 180 рублей за пог. м.

Желательно купить гофру для вытяжки 120 мм с небольшим запасом длины, учитывающим повороты и изгибы. В то же время не стоит покупать чрезмерно длинное изделие, так как при установке его нужно максимально растянуть, что уменьшит ребристость гофры. А чем меньше ребер, тем слабее вибрация и меньше шума, исходящего от работающей системы.

Сфера применения гофрированных труб

Гофрированные трубы используются для устройства различных инженерных систем, например:

• Во внутренних системах водоснабжения – как холодного, так и горячего.
• В системах обогрева помещений и для устройства теплого пола.
• В качестве канала для электрических кабелей и кабелей связи, телевидения.
• Для газораспределения внутри помещений, в системах пожаротушения и еще во многих областях промышленности и строительства.

Но наиболее часто гофру применяют для монтажа воздуховодов вентиляции и кондиционирования. Для этого изготавливаются гофрированные трубы прямоугольного, круглого или овального сечения из самых разнообразных материалов, в зависимости от того, сколько места планируется отвести под вентканалы.

Критерии выбора гофрированных воздуховодов

Трудности в выборе гофры для вентиляции заключаются в многообразии представленных на рынке образцов

При покупке следует принимать во внимание следующие параметры:

• длину всех воздуховодов и их диаметр;
• материал изготовления гофры;
• бренд-производитель и качество;
• стоимость.

Диаметр воздуховода должен соответствовать возможностям вентилятора, и соответствовать рекомендации производителя механизма. Перед покупкой гофры для системы вентиляции нужно ознакомиться с техническими характеристиками вытяжки.

Важным моментом выбора является проверка гофры на способность гнуться, хорошая гибкость позволит проложить наиболее короткий путь воздуховода.

Если монтаж воздуховода намечается на открытом воздухе в приточной вентиляции в помещение с подогревом, стоит обратить внимание на теплоизолированные воздуховоды

Металлическая гофрированная труба: преимущества и недостатки

Алюминиевые, оцинкованные гофры или трубы из нержавеющей стали используют для обустройства воздуховодов как в промышленности, так и в бытовых условиях. Это обусловлено надежностью и прочностью металла.

Гофротрубы из металла прочные, долговечные, устойчивые к химическим воздействиям и недорого стоят

Самый популярный из металлов в перечне гофрированных труб – алюминий, что достигается благодаря его высокой стойкости к температурным перепадам. Он выдерживает мороз -30 °C, не горит и не плавится даже при +250 °C. Это главное преимущество, допускающее использование гофры для газовой колонки, но не единственное. Другие достоинства материала приведены ниже:

• прочность и стойкость к химическим воздействиям;
• отличные аэродинамические свойства;
• простота установки, достигаемая благодаря гибкости и возможности растянуть трубу на нужную длину;
• легкость кроя, так как нужную длину можно отрезать обычными ножницами;
• широкий выбор диаметра нужной модели (диапазон составляет от 100 до 150 мм);
• долговечность;
• не требует дополнительной защиты от внешних воздействий даже на лицевой стороне;
• приемлемая цена.

Среди недостатков воздуховодов из нержавейки и алюминия следует отметить:

Из-за легкости металлические гофротрубы подвержены образованию вмятин

• броский и грубый внешний вид;
• чрезмерную легкость, которая приводит к образованию вмятин во время монтажа;
• невозможность вернуть первоначальную форму после растягивания трубы, что требует особой аккуратности;
• трудности в мытье из-за множественных складок на гофре;
• невозможность демонтажа, поскольку может нарушиться герметичность.
