Виды и схема подключения соединительной шины-гребенки для автоматов

Характеристики гребёнчатых шин

Принцип действия данного электромонтажного приспособления прост – цельнолитая медная пластина в негорючей пластиковой изоляции, с отводами, расположенными соответственно размерам модулей, вставляется в монтажные гнёзда автоматов и фиксируется зажимными винтами.

В зависимости от типа подключаемых модулей (однофазные, фаза + ноль, трёхфазные, три фазы + ноль), выпускаются гребёнки с соответствующим количеством шин внутри защитного пластикового корпуса, маркируемые следующим образом:

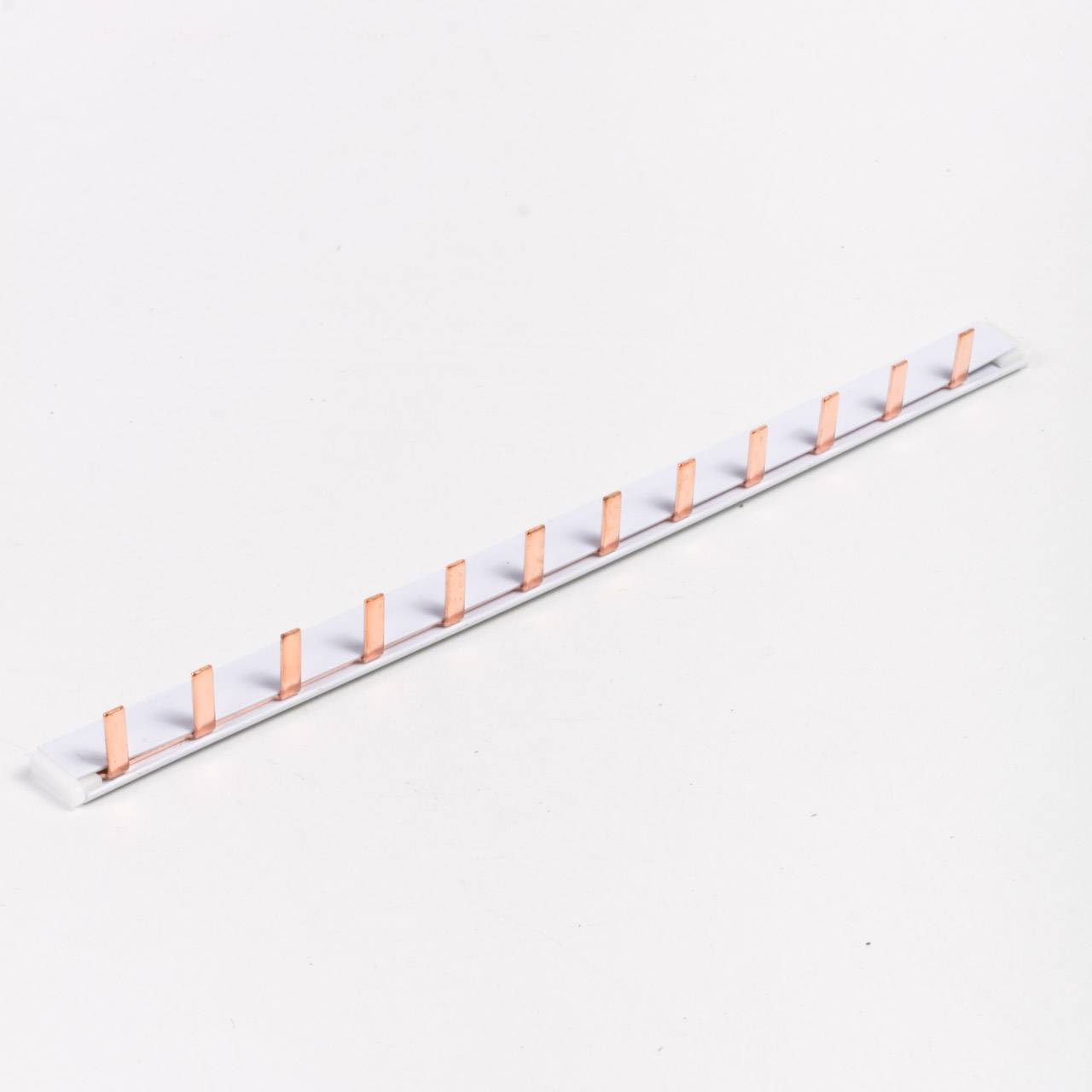

  • Однополюсные (L1) – 1Р;
  • Двухполюсные (L+N или L1+L2) – 2Р;
  • Трехполюсные (L1+L2+L3) – 3Р;
  • четырехполюсные (L1+L2+L3+N) – 4Р.

Количество отводов в данных гребёнках стандартизировано:

  • 12;
  • 24;
  • 36;
  • 48;
  • 60.

Поперечное сечение наиболее популярной шины составляет 16мм², с расчётом на ток до 63А.

Подключение модулей при помощи гребёнок

При подключении необходимо до предела отвинтить все подключаемые зажимы на модулях, после чего вставить гребёнку и закрутить винты, придерживая каждый автомат, чтобы его не перекосило.

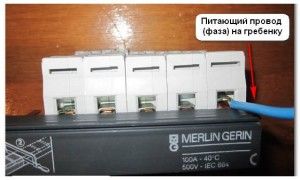

Подвод питающего провода вставляется в крайнее (или любое другое) монтажное гнездо и зажимается вместе с отводом шины.

Для этих целей также выпускаются отдельные клеммы.
Если требуется подключить меньшее количество модулей, то ненужную часть гребёнки отрезают. На пластиковом корпусе у некоторых изделий наносится рисунок, как это делается.

Также в защитном коробе для этих целей предусмотрены прорези. Нужно немного сдвинуть шину при обрезке, чтобы потом образовался выступ изоляции с обеих сторон – данная мера предотвратит поражение при случайном касании торца гребёнки, которую дополнительно изолируют при помощи заглушки или изоленты.

Следует очень скрупулезно очистить гребёнку от металлической стружки после обрезки во избежание короткого замыкания между шинами, поэтому рекомендуется вынимать их из короба и обрезать все части отдельно.

Особенности устройства гребёнок

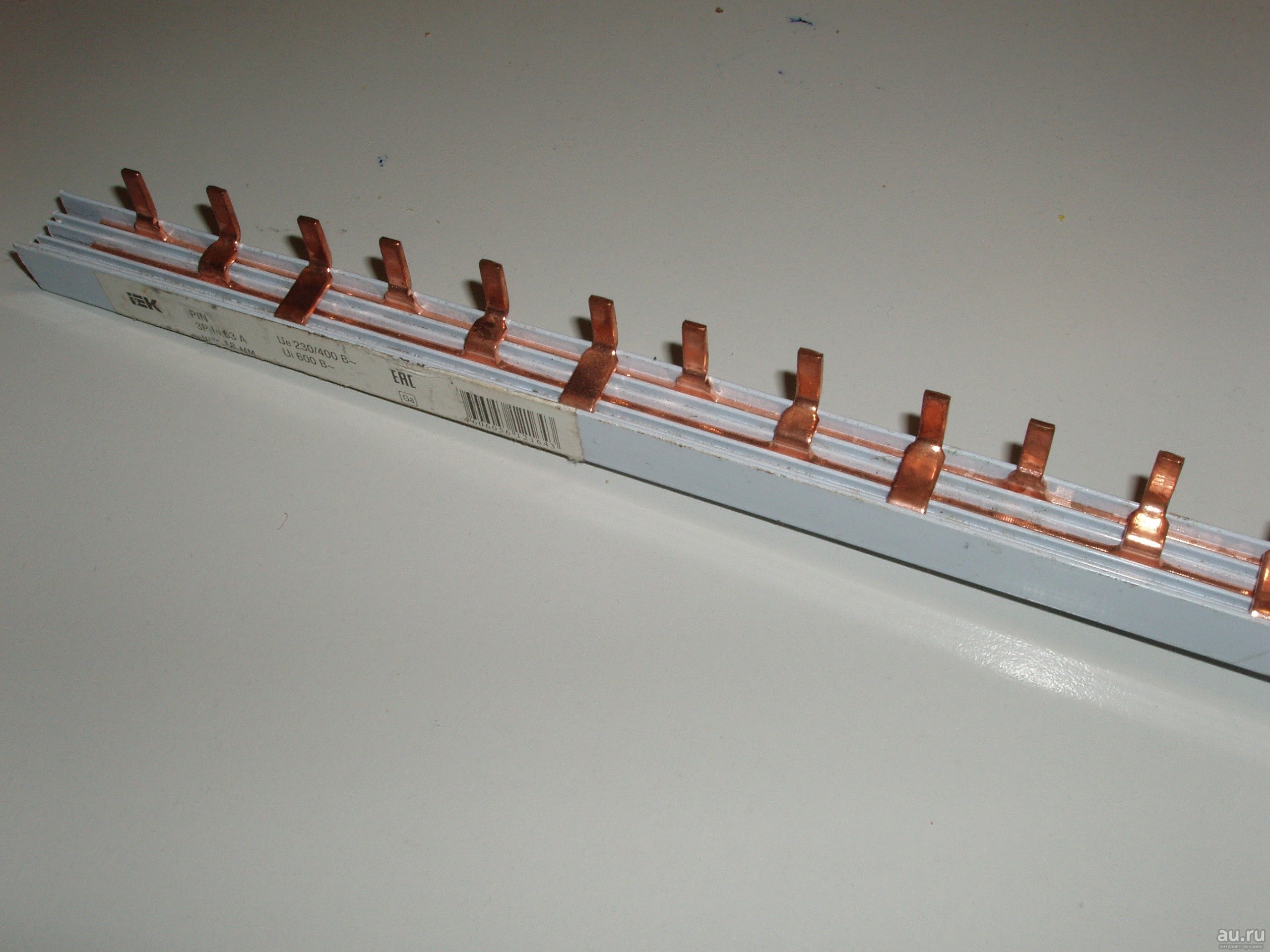

У гребёнок, у которых больше чем один полюс, отводы на шинах изогнуты таким образом, чтобы все они находились в одной плоскости, тем самым обеспечивая возможность подключения.

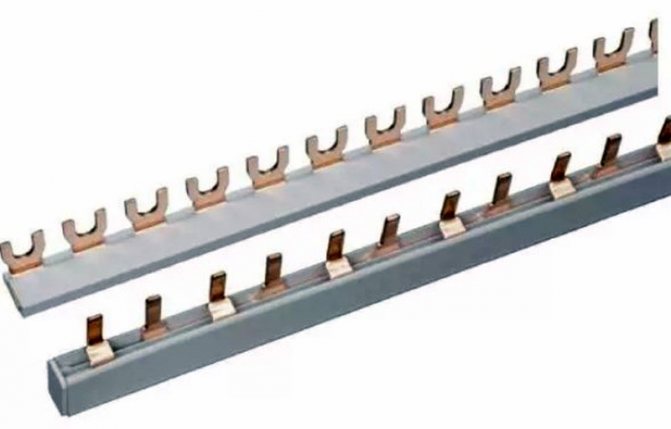

У соединительных шин имеются два типа отводов:

  • Штыревые, подходящие практически для любого модульного автомата;

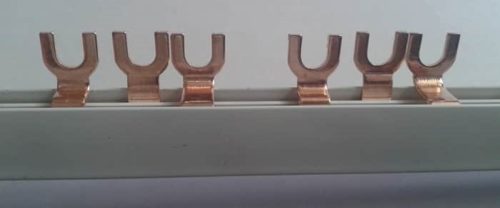

  • Вилочные, предназначающиеся для подключения в специальный зажим под затягиваемый винт. Данный зажим имеется не у всех модулей, поэтому следует быть внимательным, выбирая изделие.

Недостатки

Недостатком данного соединительного устройства является трудность, а иногда и невозможность подключения модульных автоматов от разных производителей, у которых отличается высота модуля – меньший автоматический выключатель просто не достанет до отвода.

Также наблюдаются трудности при замене автомата – приходится обесточивать всю группу, и попускать все зажимные винты, чтобы приподнять гребёнку, а иначе невозможно будет снять модуль с DIN рейки.

Поэтому, чтобы обеспечить возможность «горячей» замены, многие электрики монтируют гребёнку не вплотную к автоматам, а с промежутком, достаточным, чтобы приподнять заменяемый модуль.

Чтобы добавить автомат нужно использовать перемычки, или менять шину.

Плюсы и минусы соединительных шин

Гребенчатые соединители вытесняют из практики электромонтеров классические перемычки из проводов. Это объясняется достоинствами, которыми они обладают в сравнении с устаревшими методами монтажа:

  1. Подключение автоматов выполняется на порядок быстрее. Гораздо проще вставить и затянуть гребенку, чем сидеть вручную нарезать перемычки.
  2. Более надежный контакт. За счет увеличения площади соприкосновения клеммника автомата и вывода гребенки.
  3. Двукратное уменьшение количества контактов, вставляемых в автомат. Вместо 2 проводов от перемычек необходимо вставить 1 штырь от гребенки. Этот фактор повышает надежность распределительной коробки.

Существуют и недостатки:

  1. При ремонте контактных соединений автомата необходимо снять всю гребенку. Иначе выключатель не получится стянуть с DIN-рейки.
  2. Для установки дополнительных автоматических выключателей потребуется приобретать новую шину большей длины. Поэтому гребенку лучше не использовать на временном оборудовании или сразу устанавливать дополнительные модульные устройства на будущее.
  3. Цена. Старые перемычки из проводов практически бесплатные. Их можно сделать хоть из обрезков проводов, валяющихся под ногами. Гребенчатую шину придется покупать в магазине.


Соединение автоматов проводами обходится дешевле

Выбор провода

Требования, предъявляемые кабельной продукции, формируются из условий, в которых изделие будет функционировать. Щиток является прибором с ограниченным пространством, поэтому миниатюрность и компактность являются одним из основных критериев выбора. Надежность и стойкость не менее важна для подобных изделий. Кабель должен хорошо гнуться и выдерживать изгибы, поэтому приборы с алюминиевой жилой не подходят.

Все проводники можно разделить на классы по гибкости. Этот показатель зависит от конструкции жил. Чем класс выше, тем более гибкий проводник. Монолитные жилы сложно гнутся и могут сломаться в процессе эксплуатации, но их легко подсоединять к клеммам. Многопроволочные изделия лучше гнутся, с ними проще работать, но сложность заключается в невозможности подсоединения к клеммам и винтовым зажимам. Для этого приходится либо лудить концы, либо обжимать их специальными наконечниками. В ином случае контакт будет ненадежным и прослужит недолго. Выбор многожильного или одножильного провода также зависит от класса гибкости изделия.

Виды проводов ПВ-1

По всем приведенным характеристикам можно выбрать ряд проводов, которые подходят для включения. К ним относятся:

  • ПВ-1. Это изделие с однопроволочной медной жилой, которое имеет одинарный слой ПВХ изоляции. Класс гибкости 1.
  • ПВ-3. Многопроволочный проводник с медными жилами, имеющий ПВХ изоляцию со 2 классом гибкости (для сечения от 0,5 кв.мм. до 1,5 кв.мм.), 4 классом при сечении от 2,5 до 4 кв.мм. и 3 классом гибкости у сечений свыше 4 кв.мм.
  • ПВ-4. Многопроволочный медный кабель с ПВХ изоляцией. Является более гибким аналогом предыдущих изделий. Класс гибкости 4 и 5.

Можно подобрать зарубежные аналоги проводов. К ним относятся H05VJ, H07VK, рассчитанные на напряжение 0,5 и 0,75 кВ соответственно.

При выборе нужно определиться, каким сечением провода делать разводку в щитке. Это напрямую зависит от нагрузки в помещении. Рекомендуется брать провод для подключения с таким же сечением, что и питающий кабель. Для подключения электрического счетчика используется кабельная продукция сечением 25 кв.мм. Но нужно учитывать и другой показатель – максимальную силу тока, на который рассчитан электросчетчик. В зависимости от марки это 50-60 Ампер, что соответствует 10-12 кВт. По этим критериям подходит проводник из меди с сечением 10-16 кв.мм. или алюминиевый провод, у которого сечение придется повысить до 16-25 кв.мм.

Виды конструкции и монтаж шин для соединения защитных автоматов

Большое количество производителей делают шины для соединения автоматов в РЩ, все модели имеют общие стандарты, по сечениям шин, расстоянию между отводами на гребенке. Эти стандарты привязаны к габаритным размерам различных серий автоматических выключателей и допустимой величине токовых нагрузок.

Конструкции шин делят на несколько категорий:

  • Для однофазных цепей однополюсные и двухполюсные шины;
  • Для трехфазных цепей однополюсные и четырехполюсные шины, для того чтобы отводные контакты шин были расположены на одной линии в двух и более полюсных вариантах контакты загибаются на соответствующие расстояния;

По форме отводимых контактов:

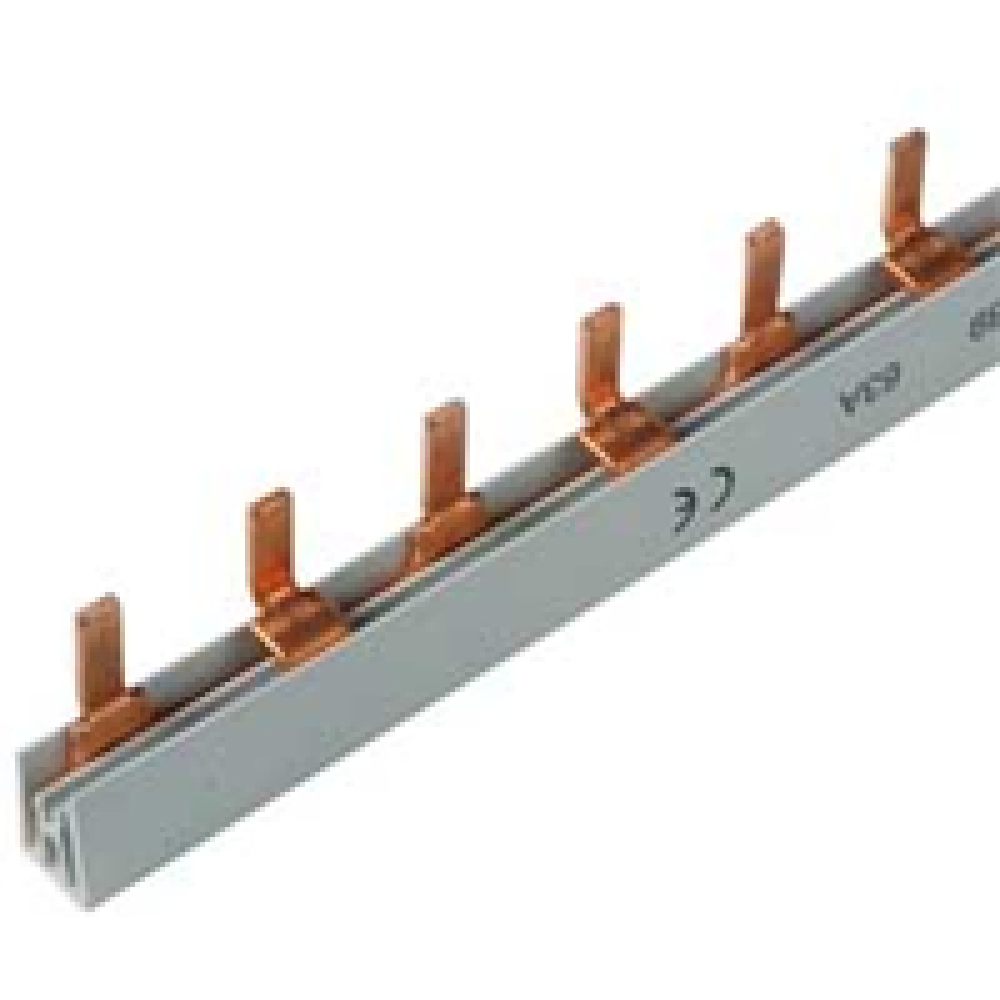

Штыревые шины универсальные они подходят к любой марке автоматических выключателей;

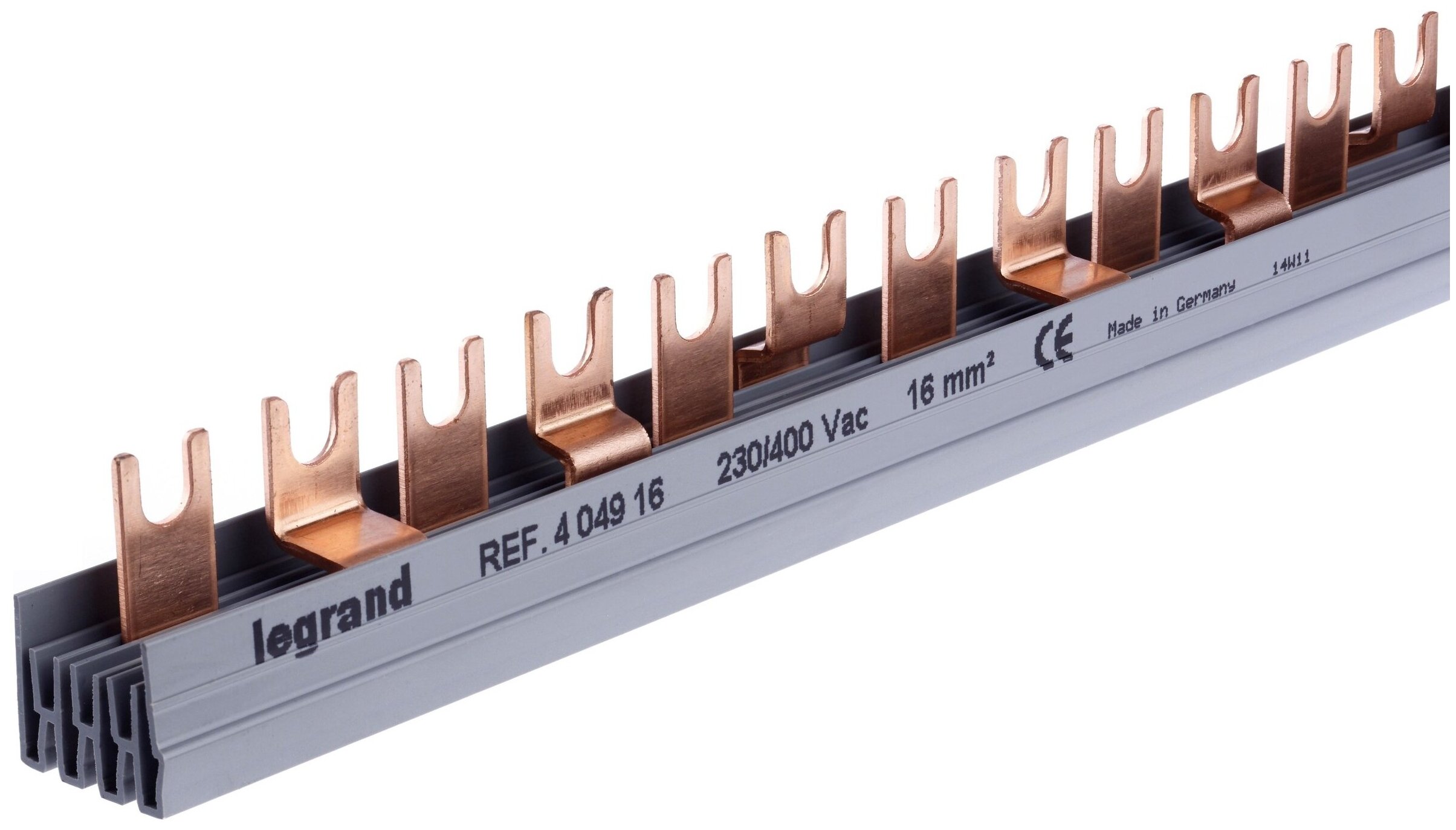

Шины с отводами формы FORK можно подключить только к автоматам, имеющим соответствующие разъемы, производства брендов АВВ, hager, АВДТ и другие.

Эти автоматы имеют разъемы с затягивающим винтом разъема FORK вилки.

Технические характеристики некоторых видов шин

МаркаКол-во полюсов (пластин)Рабочий ток, AГабаритные размеры
B,Общая высота с штырями контактов ммC,(ширина с пластиковым корпусом) ммD,(толщина пластины) ммОбщая длина (м)
РИН1полюсная 40A140252.80.81
1полюсная 63A163253.211
ПИН 3полюса 40A 34025120.81
PIN 3полюса 63A 363311411
PIN 3полюса 100A 3100381721
U (FORK) 1полюс 40A 14025 2.8 0.81
U (FORK) 3полюса 40A 3403114 0.81

Устройство автомата

Чаще всего автомат представляет собой конструкцию из следующих элементов:

  1. Рукоятка взвода. Она позволяет включить устройство или же отключить при необходимости монтажа.
  2. Включающий механизм.
  3. Контакты. Соединяют и разрывают общую цепочку.
  4. Зажимы. Используются для подключения к защитному устройству.
  5. Механизмы, работающие по условию. Сюда относится биметаллическая платина теплового расцепителя. В некоторых конструкциях присутствует винт регулировки, с помощью которого можно скорректировать силу тока.
  6. Дугогасительная камера. Располагается в любом полюсе прибора.

В зависимости от назначения, автоматы оснащают дополнительными элементами

Как устроен механизм отключения

В автомате присутствует особый механизм, который способствует разрыву цепочки при повышении силы тока.

Существуют различные принципы функционирования подобных устройств:

  1. Электромагнитные. Отличительной особенностью является стремительное срабатывание при наличии замыкания. При резком повышении силы тока в действие приводится катушка, сердечник которой и размыкает цепочку.
  2. Тепловые. Здесь основным элементом является биметаллическая пластинка, которая при повышении температуры меняет форму, выгибается в обратную сторону, за счет чего размыкает цепочку.

Электромагнитные устройства

По аналогичному принципу функционируют электрочайники, из-за чего происходит их отключение при закипании воды. Для разрыва цепи используют и полупроводниковые устройства, но они редко применяются в сетях.

Маркировки на автоматах

Все модели автоматов имеют различные обозначения, по которым их можно идентифицировать. Обычно, большинство производителей предпочитают выпускать такие конструкции, которые могут использоваться в различных условиях и отраслях.

Для того, чтобы исключить ошибки во время подключения, следует разобраться с маркировками на корпусной части:

  1. Логотип. Чаще всего в верхней части автомата можно обнаружить логотип копании производителя. Кроме того, все бренды выпускают изделия определенной цветовой гаммы. Это значит, что рядовому пользователю не составит труда отыскать нужный вариант.
  2. Окно индикатора. Определяет состояние контактов на данный момент. При поломке выключателя в этом окне можно увидеть напряжение в сети или его отсутствие.
  3. Тип устройства. В стандартных сетях обычно используют автоматы типов C и B. Между собой они отличаются коэффициентом чувствительности.
  4. Номинальный ток. Здесь показывается максимальное значение силы тока. Часто указывают два значения – для однофазной и трехфазной сети.
  5. Предельно допустимый ток выключения. Обозначает предел напряжения при замыкании, из-за которого автомат выключается, но при этом остается исправным.
  6. Схема. Иногда на автомате можно встретить даже чертеж подсоединения контактов, который находится в боковой части.

Расположение маркировки

Как подобрать сечение провода для соединения автоматов в щитке

Электрический щит содержит в себе коммутационные компоненты и автоматические устройства, а также аппаратуру для подключения и распределения потребителей по сети. Для оптимального выполнения своих обязанностей нужно правильно подобрать установочные провода и корректно их проложить. Выбор нужных проводников и правильное подключение повысит безопасность электропроводки и обеспечит ее длительное функционирование.

  1. Состав электрощита и его устройство
  2. Выбор провода
  3. Необходимые инструменты
  4. Монтаж и соединение
  5. Подготовка перемычек и схема подключения
  6. Основные правила прокладки проводов

Достоинства и недостатки

К недостаткам соединительных гребенок на основе меди можно причислить:

  1. постоянная потребность отключения питания при необходимости провести ремонт или обслужить устройство, что создает определенные неудобства;
  2. трудности в осуществление модернизации щитка. Если потребуется монтаж вспомогательного устройства — нужна будет смена соединительной гребёнки или установка переходной перемычки. Но это может оказать негативное влияние на свойство контактов;
  3. смена 1-го перегоревшего автоматического выключателя потребует открепления каждого контакта на каждом устройстве, но по-другому демонтаж шины может не выйдет;
  4. из-за того, что разные компании-производители в большинстве случаев могут допускать расхождение в габаритах и инструкционных объемов, появляется потребность устанавливать соединительные шины только лишь одной компании-изготовителя вместе с устройством, которое планируется подключить. Выбор разных фирм может привести к тому, что электрическое подключение будет невозможно, ведь штырь может просто не достать до зажимного контакта;
  5. использование самодельных перемычек, состоящих из провода и изоленты, при подключении автоматов может обойтись гораздо дешевле, чем использование соединительной шины. Но этот недостаток относится к продукции известных брендовых фирм-производителей;
  6. использование соединительной гребенки бессмысленно при подсоединении 1-го либо нескольких автоматов. Причиной этого служит то, что она рассчитана на количество модулей — более шести.

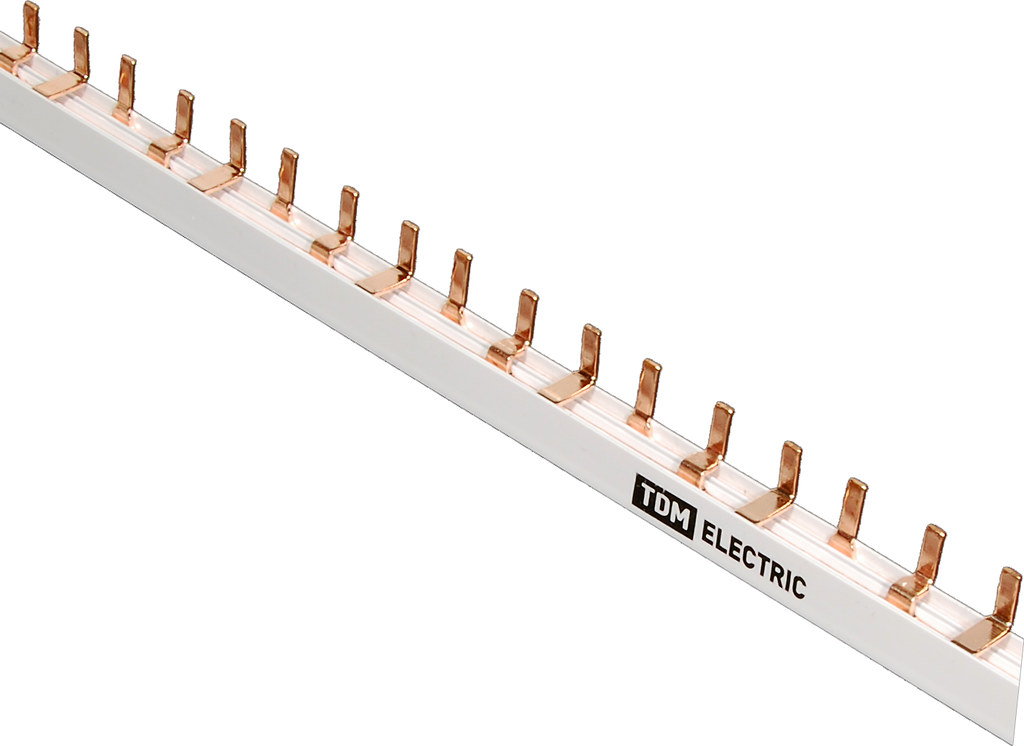

Одними из самых популярных гребенок на российском рынке являются гребёнки фирмы ABB (абб или abb). Это шведско-швейцарская фирма, расположена в Цюрихе.

К достоинствам соединительных гребенок на основе меди можно причислить:

  1. простота использования и высокая скорость сборки;
  2. гарантирует высококачественное, а также безопасное гальваническое соединение, так как клемма может зажимать только один контакт (исключением является первая клемма, в которую вводится питание от линии использованной pin-шины, а fork-шина лишена и этого недостатка).
  3. снижает общее количество контактов в 2 раза, и за счет этого повышается надежность образующихся соединений, исключается возможность чрезмерного нагревания мест контакта;
  4. неотъемлемым достоинством является свойство коммутации, контакт с ответвлением жилы в разы лучше, чем применение моножильного кабеля в качестве перемычки. Использование гребенки почти исключает перегрев контактной площадки;
  5. чаще всего шины соединительной гребенки на шесть модулей рассчитаны на нагрузку 63 А. Для того, чтобы провод мог выдерживать данную нагрузку, он должен иметь сечение минимум 16 квадратных миллиметров, а это ощутимо делает работу с ним сложнее;
  6. благодаря гребенке в щитке уменьшается количество проводов, что влияет на опрятность разводки, а также ее показательность. Это упрощает возможность разобраться в ней, если появится такая потребность. Применение гребенки позволяет самостоятельно осуществлять высококачественную разводку.

Использование гребенки для автоматов делает монтаж в распределительном щите в разы проще и быстрее, и этот факт является главным плюсом.

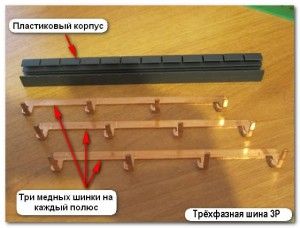

Конструкция соединительных шин

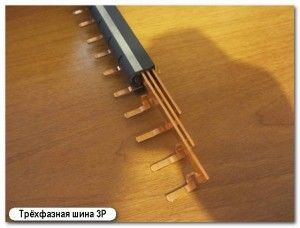

Шина трехфазная изолированная вилочная

В отличие от однополюсных приборов, где перемыкаются по одному фазному контакту, в конструкции шины трехфазной соединительной предусмотрены четыре изолированные гребенки с фиксируемыми штырями. С их помощью фазные контакты соединяются на 3-х и 4-х полюсных автоматах, а также на устройствах защитного отключения, рассчитанных на 380 Вольт. Четвертый ряд используется для объединения нулевых клемм при расключении нескольких групповых или линейных УЗО.

При проведении аналогичных операций в 3-х полюсных автоматах, куда заводятся только фазы, контактные отводы четвертого соединительного ряда просто отгибаются.

При установке вместо двух защитных устройств полностью заменяющего их 4-х полюсного дифференциального автомата отводы гребенки подключаются ко всем задействованным в схеме контактам.

Известные образцы трехфазных шинных соединителей имеют исполнения, отличающиеся шагом между отводами в каждом из 4-х рядов (18 мм и 27 мм). Первое из них востребовано при объединении автоматов в одномодульном исполнении: общее число занимаемых мест – 3 или 4. Вторая более редкая разновидность выбирается при ширине корпуса в 1,5 модуля: занимаемая длина – 4,5 или 6 посадочных мест. Конструкция медных соединительных шин позволяет устанавливать пакет автоматов с общим числом штырей от 12 до 60-ти штук.

При знакомстве с конструкцией медной рейки также важно учитывать ее рабочее сечение, которое, согласно нормативам, должно быть не менее 16 кв. мм. Подтверждением эффективности применения этих электротехнических изделий является приблизительный расчет объема проводников, сэкономленных при использовании шин

Подтверждением эффективности применения этих электротехнических изделий является приблизительный расчет объема проводников, сэкономленных при использовании шин.

Часто задаваемые вопросы

  1. Какие гребенки лучше поставить на выключатели, если предусмотрены разъемы для штыревых конструкций и FORK вилок?

Оба варианта конструкций обеспечивают надежный контакт, некоторые считают, что площадь соединения вилочных контактов больше чем штыревых. Такие сравнения не отмечаются в технических параметрах.

  1. Как определить сечение контактов шины, чтобы узнать допустимое напряжение и токи нагрузки?

Эти параметры указываются в паспорте на изделия при покупке и отмечаются маркировкой на корпусе и теснением на медной шине.


Устанавливайте шины в соответствии с максимальными по току параметрами автомата в ряду.

  1. Монтаж твердотельного реле (схема установки)
  2. Подключение реле максимального тока
  3. Как выбрать автоматический выключатель по мощности, по току, по полюсу
  4. Как проверить показания счетчика электроэнергии
  5. Установка ограничителя мощности (схема)

Правила установки и подключения

Для начала нужно отмерить нужную длину гребенки (если остаток в любом случае будет) и отрезать кусок, который вам необходим. Резать шину для автоматов лучше всего ножовкой. Рекомендуем вам сам диэлектрический пластиковый корпус отрезать с запасом в 1-2 см, что позволит защитить токоведущие части и предотвратить короткое замыкание. По краям также необходимо поставить заглушки или заизолировать торцы обычной изолентой.

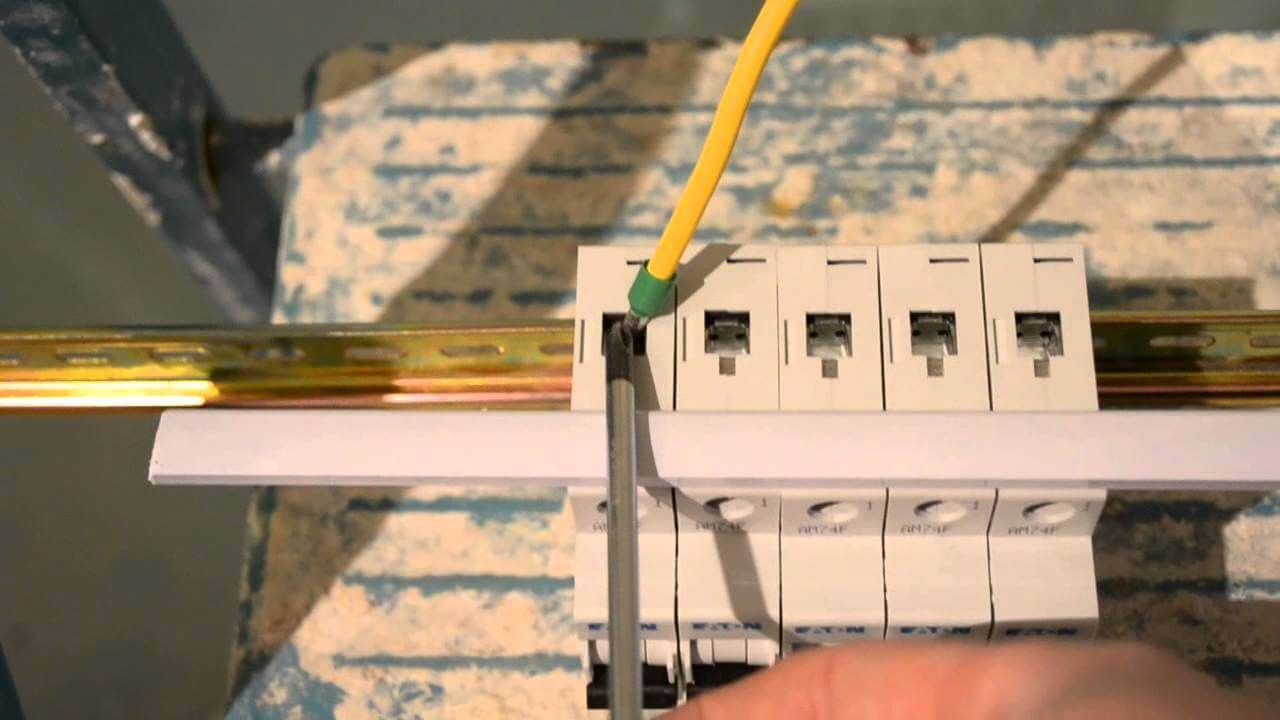

После того, как подходящая длина будет отрезана, переходим к подключению автоматических выключателей гребенкой. Здесь все просто, шину нужно разместить вверху, вставить штыревые отводы в соответствующие разъемы и затянуть винты. В один из зажимов, крайний, нужно подключить вводной питающий провод.

Подробно процесс подключения рассмотрен на видео примере:

Если же вы используете соединительную гребенку с вилковыми отводами, для их подключения у некоторых производителей автоматов (Hager, ABB) предусмотрен отдельный разъем (находится снизу), к которому и нужно произвести монтаж. Наглядно этот момент продемонстрирован на видео:

Как видите, ничего сложного в установке и подключении однорядной соединительной шины нет, как минимум, на примере соединения однополюсных АВ. Что касается УЗО, дифавтоматов и двухполюсных выключателей, их подсоединение будет выглядеть немного иначе.

В этом случае нужно использовать двухполюсную гребенку. Фазные и нулевые отводы таких шин расположены через один, поэтому вам нужно в соответствии с маркировкой произвести подключение (каждый отвод в свой разъем), после чего надежно затянуть винтовые зажимы.

Вот и все, что мы хотели рассказать вам о подключении соединительной шины для автоматов. Произвести монтаж своими руками сможет даже неопытный электрик. Главное, учитывать предоставленные рекомендации!

Рекомендуем также прочитать:

  • Подключение автоматического выключателя в щитке
  • Инструкция по сборке трехфазного щита
  • Ошибки при монтаже электропроводки

Общие сведения о соединительных шинах для автоматов

 Изделие представляет собой цельную литую конструкцию компактных размеров, состоящую из не токопроводящей пластины, на которой на одинаковом расстоянии расположено определенное количество зубьев (штырей) из токопроводящего материала. Они изготавливаются из меди. Гребенчатая соединительная шина крепится на DIN рейку 35 мм или на панель щита или щитка квартирного с помощью винтов. Поставляются такие изделия обычно в комплекте с заглушками, что дает возможность отрезать лишние выступы.

Классификация

Шины соединительные для автоматов классифицируют по таким признакам:

  • в зависимости от типа подключаемых устройств (одно-, двух-, трех- и четырехполюсные);
  • форме отводов (штыревые и вилочные);
  • шагу расположения отводов (18 и 27 мм);
  • количеству зубьев (от 12 до 60).

Гребенчатые шины в зависимости от типа подключаемых автоматов и УЗО визуально различают по количеству пластин, имеющихся в конструкции изделия. Их столько, сколько полюсов в автоматах. Поэтому их подбирают, учитывая этот фактор. Например, однополюсные гребенки применяют для подключения однофазных автоматов, а четырехполюсные для подсоединения в электрическую цепь трехфазных устройств на 4 полюса (ноль и 3 фазы).

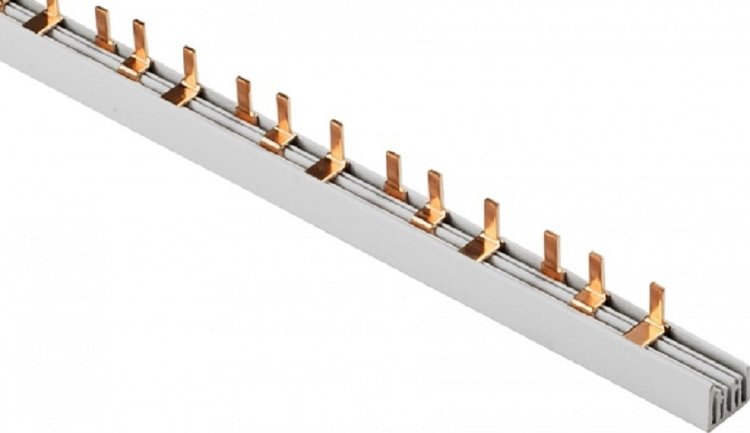

Отводы штыревой формы чаще всего используют для подсоединения электроустановочных устройств. Их принято обозначать английскими буквами pin. Отводы вилочной формы, обозначаемые буквами fork, используются только с устройствами, имеющими в конструкции зажим, специально предназначенный для такого подсоединения.

Сечение отводов составляет 16 мм2, что позволяет пропускать ток не более 63А.

Отводы должны полностью входить в гнезда устройств. Установка шины соединительной гребенчатой выполняется с учетом количества автоматов. Если имеются лишние зубья, то лишний кусок изделия должен удаляться с помощью соответствующего инструмента. При этом, изоляционная пластина должна заходить за последний контактный зуб. Поэтому рекомендуется резать не по прямой линии, а сначала медную часть, а затем изоляционную пластину.

Ставится гребенка и штыревая и вилочная сверху подключаемых модульных автоматов

Затем с помощью винтов крепления контактов надежно и прочно зажимается. Питание подводят к одному из концов гребенки. После этого подключают провода к выключателям, идущие к устройствам, потребляющим электрическую энергию. Затем необходимо обязательно проверить правильность подключения. Оно должно соответствовать принципиальной электрической схеме. И только после всех этих действий подается питание. Электромонтажные работы считаются оконченными.

Достоинства применения гребенок следующие:

  • соединения получаются аккуратные и качественные;
  • отсутствует нагромождение проводов;
  • упрощается обслуживание и ремонт;
  • нет нагрев в месте контакта;
  • возможность подключения одно- и полторамодульных устройств;
  • выдерживают нагрузку в 63А.

У гребенчатых соединительных шин есть и недостатки. К ним относят:

  • необходимость выбора гребенки производителя, выпускающего автоматы и УЗО;
  • при ремонтных работах потребуется отключение питания всех подсоединенных к шине устройств;
  • при необходимости добавить новые автоматы придется заменять гребенку;
  • при выходе из строя одного автомата придется демонтировать шину и ослабить контакты на всех подключенных устройствах.

Выбор необходимого сечения провода в электрощите

Если речь идёт о внутриквартирной электропроводке, исходят из того, что она рассчитана на максимальную токовую нагрузку 25А (на это же значение подбираются и автоматы защиты). Ввод в квартиру выполняется проводом с медной жилой в 4 мм2 (способна воспринимать нагрузку ≤ 6кВт).

Минимальное сечение жилы, согласно ПУЭ (п.7.1.35) для электропроводки в квартире (включая щит) должно быть ≥ 2,5 мм2 (это провод диаметром 1,8 мм) и I=16А. это позволяет подключать потребители мощностью ≤ 3,5 кВт.

Сечение провода, применяемого в электрощите, рассчитывается по формуле S=0,785D2

Для многожильного провода замеряется сечение 1 жилы (микрометром или штангенциркулем) и умножается на их число.

Маркировка

Провода заземления обозначают двумя способами:

  • буквами;
  • цветом.

Цвет заземления

Заземление обычно обозначают желто-зеленым цветом. Гораздо реже встречаются чисто желтые или светло-зеленые провода. На кабеле может иметься синяя оплетка на концах в местах фиксации, что указывает на заземление в совокупности с нулем.

В распредщите заземление соединяют с заземлительной шиной, корпусом и металлической дверцей щита. В распредкоробке подключение направляется к проводам «земли» от осветительных приборов и заземлительных контактов розеток.

Ниже показано обозначение заземления на электросхемах.

Условные обозначения:

  1. Стандартное заземление.
  2. Чистое заземление.
  3. Защитное заземление.
  4. Заземление к корпусу электрооборудования.
  5. Заземление для постоянного тока.

Цвет нейтрали

Нулевой проводник обозначается синим цветом. В распределительном щите его подключают к шине нейтрали, обозначенной буквой N. Туда же присоединяют все проводники синего цвета. Шина стыкуется к вводу через электросчетчик или же напрямую, без монтажа автомата. В распредкоробке все провода (кроме провода от переключателя) синего цвета не задействованы в коммутации. В розетках нулевые проводники присоединяют к контакту, который обозначается литерой N (находится на тыльной стороне розетки).

Цвет фазы

Цветовая гамма для обозначения фазового провода более разнообразна по сравнению с заземлением и нейтралью. Используются коричневый, черный, красный или любые другие цвета за исключением желтого, зеленого и синего.

В распредщите фазу, отходящую от потребителя, присоединяют к нижнему контакту автоматического переключателя или устройства защитного отключения. В выключателях происходит коммутация фазы. После замыкания контакта напряжение направляется к потребителям. В фазных розетках черный проводник следует соединить с контактом, промаркированным буквой L.

Буквы в маркировке

Для указания на типы проводов используют такие буквенные обозначения:

  1. А — сердечник проводника изготовлен из алюминия. Если А не указана в маркировке, сердечник произведен из меди.
  2. АА — многожильный проводник с сердечником из алюминия и дополнительной алюминиевой оплеткой.
  3. АС — имеется дополнительная свинцовая оплетка.
  4. Б — кабель относится к защищенной от влаги категории. Оплетка выполнена из двухслойной стали.
  5. Бн — кабельная оплетка обладает стойкостью к огню.
  6. В — оболочка произведена из поливинилхлорида.
  7. Г — оболочка не используется.
  8. r — кабель оголенный и влагозащищенный.
  9. К — контрольный кабель с проволочной обмоткой.
  10. Р — используется оболочка из резины.
  11. НП — негорючая резиновая оболочка.

Самостоятельное обозначение проводов

Иногда встречаются проводники, окрашенные в несвойственные им цвета. Такие цветовые решения не соответствуют стандартам, указанным в Правилах устройства электроустановок. Чтобы облегчить задачу обустройства проводки, рекомендуется произвести самостоятельную маркировку цветами. Для этой цели подойдет цветная изолента, с помощью которой отмечают концы проводников в распредщите. Также для маркировки используют термоусадочную трубку. Остается лишь записать в блокноте значения цветов, которыми помечен тот или иной провод.

Производители гребенок

В продаже представлено множество гребенчатых шин от разных заводов изготовителей. Как правило, выпуском этих изделий занимаются те же компании, что производят автоматические выключатели. Из наиболее известных брендов выделяются следующие:

  • ABB;
  • Schneider Electric;
  • EKF;
  • Legrand;
  • WAGO;
  • отечественный IEK.


Шина гребенка для дифавтоматов Schneider Electric

Гребенчатые соединители заметно упрощают электромонтаж. Вместе с тем сокращается и обще время сборки щита. Однако за такое удовольствие нужно платить. Здесь каждый решает сам, нужно оно ему или нет.

Если выбор сделан в пользу гребенок, то необходимо задуматься об их технических характеристиках. Гребенка должна соответствовать суммарной мощности всех потребителей, которые через нее будут питаться

Не менее важно разобраться и с конструктивными особенностями. Ведь есть модели на 1, 2, 3 и 4 полюса, и каждая уместна в своей ситуации

Установить автоматический выключатель — просто

Установку автоматического выключателя можно разделить на три части:

  1. Крепление Дин-рейки;
  2. Установка автоматического выключателя;
  3. Подключение автоматического выключателя.

Крепление Дин-рейки

В новый электрощит или электрический бокс дин-рейка крепится на готовые места, при помощи саморезов или болтов.

Для установки Дин-рейки в старый этажный щит, нужно:

  • В металлической платформе щита просверлить два отверстия;
  • Нарезать в них резьбу;
  • Закрепить Дин-рейку при помощи двух болтов.

В новых этажных щитах для крепления дин-реек уже установлены специальные перфорированные стойки, и крепление Дин-рейки не представляет сложностей.

Установка автоматического выключателя

После установки Дин-рейки переходим к установки автоматического выключателя.

  • Подготовьте автоматический выключатель и длинную отвертку;
  • Оттяните защелки вниз и наденьте автоматический выключатель на дин-рейку;
  • Отпустите защелку. Она должна зацепится за дин-рейку.

Трехфазный автомат защиты устанавливается аналогичным образом.

Подключение автоматического выключателя

  • Для подключения автоматического выключателя отверните винты верхнего и нижнего зажимов;
  • Вставьте в зажимы, заранее защищенные провода;
  • Затяните зажимы, крепко, но без энтузиазма.

Бытовая серия коммутационной аппаратуры имеет еще одно называние – модульная. Причина этого – все автоматические выключатели, рубильники, а также УЗО собираются из модулей одинаковых ширины. Их габаритные размеры примерно одинаковы.

Важным свойством аппаратуры модульной серии является то, что ее крепление унифицировано. Вспомним, как крепились к поверхности старые автоматические выключатели. Для этого приходилось сверлить отверстия, иногда даже нарезать в них резьбу. А также использовать крепежные изделия: винтики, гаечки, шайбочки. Мало того, что это неудобно, но еще и небезопасно. В электрощитке, часть которого находится под напряжением, замена автоматического выключателя производится с известной долей риска. Оброненный винтик может замкнуть фазу на корпус и устроить короткое замыкание. А уронить его может как дилетант, так и профессиональный электрик.

Для крепления электрооборудования модульной серии винтики не потребуются. Все они устанавливаются на стандартную металлическую планку. Называется она – дин рейка, разберемся, что это такое.

Аббревиатура DIN происходит от сокращения названия Немецкого института по стандартизации Deutsches Institut fur Normund. Строго говоря, эта аббревиатура используется не только для обозначения реек, она применяется в других областях для маркировки стандартных разъемов, параметров крепежных изделий и так далее.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
