Греющий кабель для водопроводных труб

Инструктаж по подключению обогрева

В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

Подготовительные работы

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

• соединительные гильзы;
• плоскогубцы;
• рулетка;
• кримпер;
• строительный фен;
• монтажные нож и скотч;
• кусачки;
• термоусадочные трубки.

После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

Крепление кабельной системы

Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.

Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.

Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.

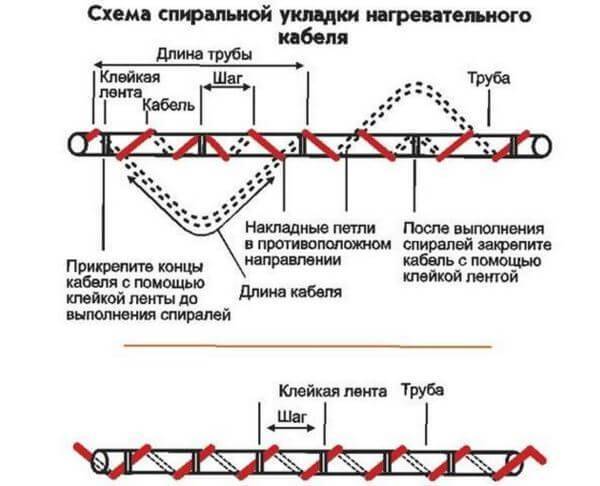

Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

Крепление защитного кожуха

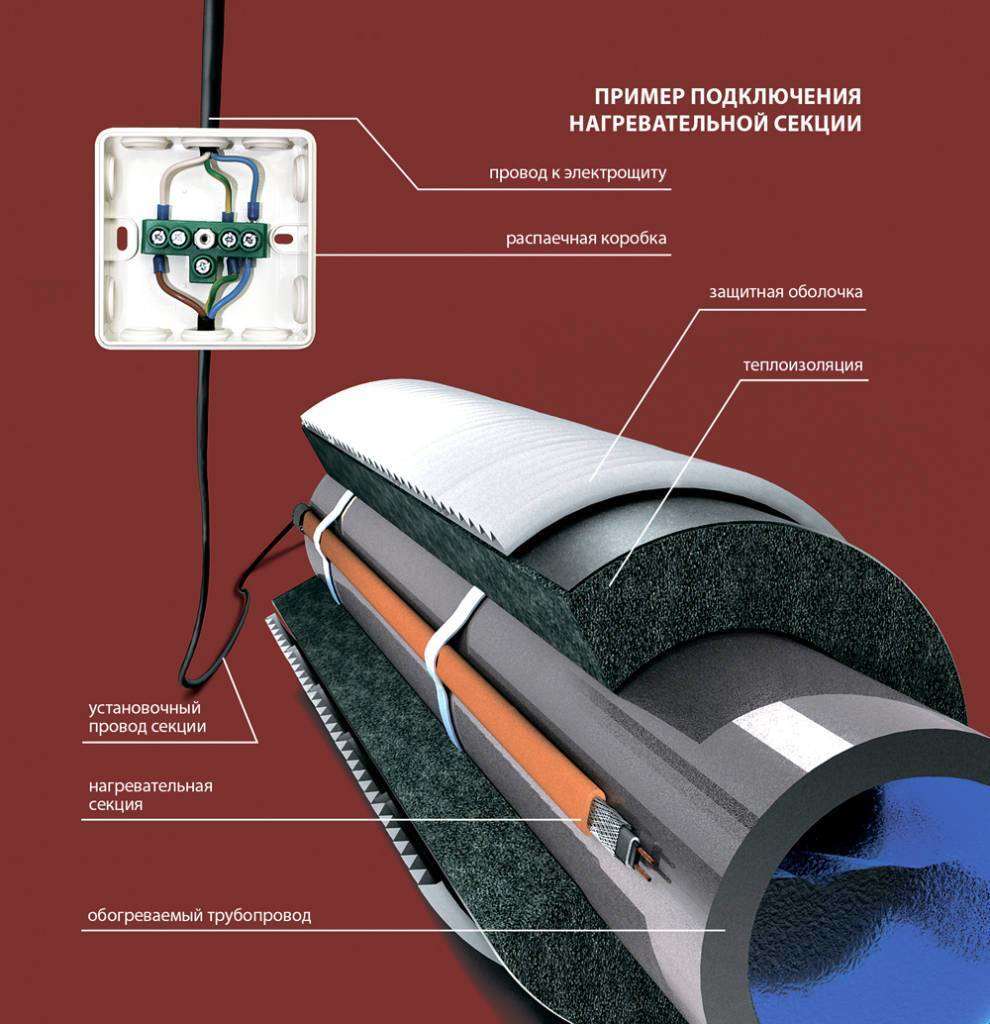

После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.

Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.

Подключение к питающей сети

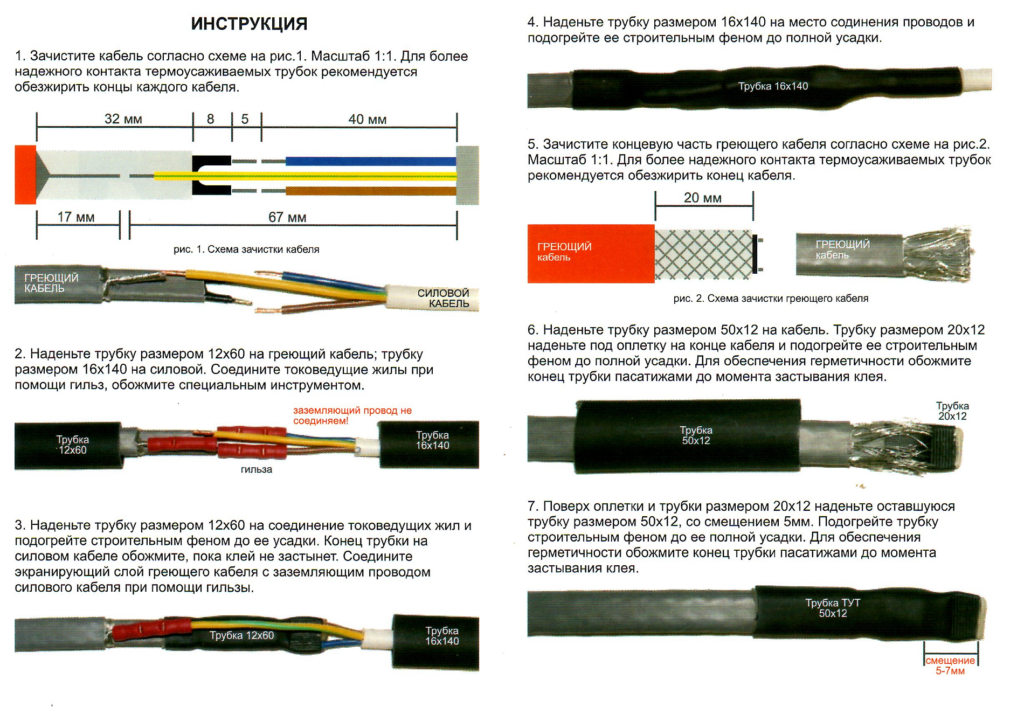

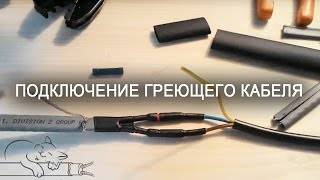

Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее.

Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.

Проверка и запуск в работу

Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.

Как выбрать и установить греющий кабель

В регионах с суровым климатом греющий провод поможет решить проблему перемерзания инженерных сетей. Установить проводник можно как на стадии строительства дома, так и в уже эксплуатируемых зданиях. Монтаж эффективной системы обогрева подразумевает правильный выбор греющего кабеля. Для этого нужно знать о его видах, характеристиках и способах подключения.

Что это такое, применение

Греющий кабель — это гибкий проводник, представляющий собой одножильный, двухжильный или трехжильный провод. Основная функция кабельной продукции этого типа заключается в преобразовании электрической энергии в тепло, что становится возможным благодаря удельному сопротивлению металла.

Греющий кабель предназначен для обогрева инженерных систем

Кабельный обогрев используется не только для обеспечения бесперебойного функционирования трубопроводов. С его помощью можно решать и другие задачи.

1. Монтировать систему «тёплый пол».
2. Укладывать по периметру кровли, тем самым предотвращая образования сосулек.
3. Обогревать грунт в дачных теплицах и парниках.
4. Осуществлять подогрев лестниц, пандусов, уличных площадок и дорожек.
5. Конструировать системы антиобледенения на морских судах, в авиации и на железнодорожном транспорте.

Главное достоинство греющего провода в его гибкости. Провод можно уложить на любых криволинейных поверхностях. Привлекает в этой системе обогрева и простота её монтажа. Кабель, предназначенный для обогрева, состоит из нескольких элементов:

• центрального металлического провода;
• полимерной оболочки, которая может быть защищена экраном из фольги или медной оплётки (необходимы для предотвращения короткого замыкания и нейтрализации воздействия электромагнитного поля);
• внешней прочной оболочки из полихлорвинила или нержавеющей стали.

Виды греющего провода

Производители предлагают два вида греющего кабеля:

• резистивный; Резистивный кабель с одной и двумя жилами называется также последовательным
• саморегулирующийся. Саморегулирующий кабель считается более экономичным

Мощность любого вида гибких проводников рассчитывается в ваттах на 1 погонный метр. Резистивные и саморегулирующиеся кабели имеют несколько технических характеристик, на которые ориентируются при выборе материала для устройства системы обогрева.

1. Максимальная длина цепи. Этот параметр определяет предельную длину линии, в том числе разветвлённой. Напрямую зависит от толщины и удельного сопротивления провода, количества жил. При превышении допустимой длины цепи высок риск выхода из строя всей системы обогрева.
2. Максимальная рабочая температура. Сообщает о возможности кабеля поддерживать рабочую температуру на протяжении длительного периода времени.
3. Максимальная температура без нагрузки. Эта характеристика определяет условия эксплуатации кабеля в отключенном состоянии.

Независимо от вида проводников, различают три их линейки.

Виды, устройство и принцип работы греющего кабеля

Существует два вида кабелей, предназначенных для защиты труб от замерзания:

• Резистивный;
• Саморегулирующийся.

Резистивный греющий кабель выпускается в двух вариантах: одножильный и двухжильный. Конструкция с одним проводником достаточно простая: нихромовая проволока залита фторопластовой изоляцией, по которой навита медная экранирующая оплетка. Снаружи кабель закрывает термостойкая пластиковая оболочка.

Двухжильный резистивный кабель состоит из двух нихромовых проводников, выделяющих тепло при прохождении тока. В некоторых системах используют два разных по назначению провода. Один из них греющий, а второй холодный, токопроводящий.

Там, где используется экран из фольги, а не медная оплетка, ставят дренажную жилу. Она контактирует с фольгой и снимает с нее электрический потенциал, образуемый электромагнитными полями. Эту жилу используют в качестве заземления.

Рассматривая существующие виды греющего кабеля, остановим внимание на усовершенствованной модификации резистивного. Он получил название зонального и был разработан для устранения недостатка двухжильных кабелей

Их нельзя резать на части и укорачивать более, чем на 10% от общей длины. Это требование создавало и до сих пор создает неудобства при монтаже.

Конструктивная схема зонального кабеля

По конструкции зональный кабель представляет собой систему проволочных спиралей, намотанных на изоляцию и соединенных токоведущими шинами. Обрезка спиралей в точках контактных выступов не нарушает их работу и позволяет легко подбирать тепловую мощность. Отметим также, что минимально допустимая длина такого кабеля составляет 1,5 метра.

Самый популярный на сегодня вид кабеля для обогрева труб – саморегулирующийся. Основная часть его конструкции – полупроводниковая токопроводящая матрица. Она изменяет электрическое сопротивление пропорционально изменению температуры внешней среды.

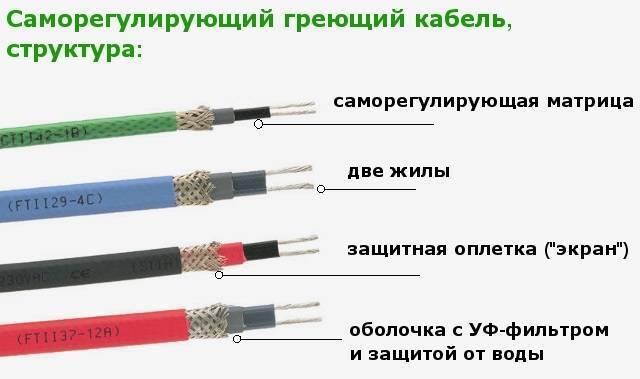

Устройство саморегулирующегося нагревательного кабеля

Чем холоднее грунт или воздух, окружающий такой кабель, тем больше становится его сопротивление и, соответственно, выделяется больше тепла.

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеля	Плюсы	Минусы
Одножильный	Конструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С.	Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
Двухжильный	Имеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С.	Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
Зональный	Есть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно.	Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

• 2 медные жилы в термопластичной матрице;
• 2 слоя внутреннего изоляционного материала;
• оплётка из меди;
• внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Порядок наружного крепления греющей системы

Крепление греющего кабеля должно выполняться таким образом, чтобы он всей площадью прилегал к наружной поверхности трубопровода. Производители облегчили эту задачу, изготовляя греющие кабеля с плоскими сторонами. Монтаж греющей системы снаружи водопровода выполняется в следующем порядке:

1. Обеспечивается свободный доступ к нижней части трубопровода;
2. Трубы тщательно очищаются от грязи и пыли. На их поверхности не должно быть следов сварки и ржавчины;
3. Греющая проводка укладывается в нижней части трубы и фиксируется пластиковыми хомутами через 30 см. Может также использоваться металлизированная клейкая лента;
4. При обогреве пластиковой трубы под проводом первоначально клеится металлизированный скотч;
5. При монтаже в районе фитингов необходимо сделать несколько петель, тем самым улучшая качество обогрева;
6. Трубопровод оснащается утеплителем.

Оснащение водопровода системой обогрева позволит обеспечить нормальную работу водопроводной системы загородного дома даже в самые сильные морозы.

Подключение греющего кабеля к вашему водопроводу поможет быть уверенным в сохранности жидкого состояния воды в трубах, и сохранит ваши нервы.

Как выбрать саморегулирующий греющий кабель для водопровода

Нужно учитывать, что постоянная эксплуатация нагревающего провода не рекомендована. Причина заключается в его ограниченном ресурсе. Если надолго включать кабель в относительно теплом климате, он выйдет из строя раньше положенного времени.

Провод с более высокой мощностью используется для обогрева трубопровода при существенном снижении температуры окружающей среды ниже 0°С. Однако даже при монтаже кабеля с максимальной нагрузкой на источник питания затраты на электроэнергию будут умеренными.

Как определить какая нужна мощность кабеля

Определение мощности греющего саморегулирующегося кабеля:

1. Для монтажа внутри коммуникаций рекомендуется использовать вариант мощностью 5 Вт/м, причем трубы должны проходить под слоем грунта. Только при данных условиях можно рассчитывать на достаточное повышение температуры таким проводом.
2. Если планируется выполнять монтаж коммуникаций под слоем грунта, но источник тепла при этом будет находиться со стороны внешних стенок, нужно использовать провод мощностью от 10 до 15 Вт/м. Более точно можно определить, если узнать точную глубину расположения труб.
3. Для обогрева коммуникаций, которые проходят над землей, нужно применять кабель мощность от 20 Вт и выше, т. к. в данном случае труба и ее содержимое подвергается более сильному воздействию низких температур. Кроме того, повышенная влажность воздуха и осадки способствуют повышению негативного влияния на коммуникации, вероятность их обледенения в этом случае увеличивается.

Мощность провода определяется количеством проводящих путей в нем. Чем выше значение этого параметра, тем более холодную трубу можно обогревать с использованием такого кабеля. Для поддержания температуры теплой трубы достаточно использовать провод со средним количеством проводящих путей. Для коммуникаций с горячим теплоносителем следует применять провод с низким показателем тепловыделения. Его отличает минимальное количество проводящих путей.

Низкотемпературный кабель отличается высокой эластичностью, минимальной толщиной. Это позволяет плотнее наматывать его на коммуникации. При выборе нужно ориентироваться еще и на физические параметры, например, длину.

Она не может быть меньше 20 см и больше 100 м, только при этом обеспечивается достаточная эффективность работы нагревательного провода. Если выбирается витковой метод монтажа, следует учитывать и способность кабеля изгибаться.

Топ 5 лучших производителей

Чтобы выполнить монтаж надежной системы обогрева коммуникаций, нужно использовать качественные материалы. Провод постоянно контактирует с влагой, что способствует увеличению риска пробоя. По этой причине предпочтение отдают кабелю качественной сборки, а значит, выбирают материалы распространенных производителей:

• Ensto (Финляндия);
• Nelson (Америка);
• Lavita (Южная Корея);
• DEVI (Дания);
• FreezStop (Россия).

Зачем нужен греющий кабель?

Резонно возразить, что можно легко обойтись и без обогрева водопровода. Достаточно узнать уровень промерзания грунта в районе, а затем, опираясь на показатели, вырыть траншею необходимой глубины. Обычно это 1,5-1,7 м для средней полосы в зависимости от типа грунта.

Зарытые на такой глубине и утепленные трубы не замерзают, так как окружающий грунт имеет положительную температуру (предположим, +2-4°С).

Однако не все так просто. На заболоченных участках или на территориях, близких к водоемам, нередкое явление – высокий уровень грунтовых вод. Это значит, что в период половодья или таяния снегов коммуникации будут затоплены, что негативно скажется на их функциональных свойствах.

Если трубы зарывать всего на полметра, но при этом подключить электрический кабель и произвести правильную теплоизоляцию, то глубоких канав рыть не придется.

Случается так, что суровыми зимами промерзают даже заглубленные участки. Проживание в доме без автоматической подачи воды из скважины становится менее комфортным, а порой и невозможным. Приходится проводить авральные ремонтные работы

Не будем забывать и про критические зоны, наиболее подверженные воздействию холода – места ввода трубопровода в дом. Если здание построено на свайно-винтовом фундаменте, то под ним находится открытый участок трубопровода, который легче всего утеплить именно нагревающим кабелем.

Вывод: если есть техническая возможность прокладки нагревательной системы для водопровода, нужно обязательно ею воспользоваться, хотя бы ради подстраховки от промерзания.

При обращении в специализированную компанию вы можете столкнуться с некоторым разнообразием предложений. Разберемся с ассортиментом.

Монтаж нагревательных кабелей

Желательно, чтобы монтажом нагревательной системы занимались специалисты, которые правильно рассчитают необходимые параметры обогрева и поставят систему, соблюдая все технические требования и меры безопасности. Здесь учитывается, что кабель соприкасается с водой и работает в воде от электричества, что при неправильной эксплуатации или установке может угрожать здоровью. Специалисты учитывают все нюансы установки, делают все быстро и профессионально.

При самостоятельной установке кабеля рекомендуется выполнение следующих правил:

1. Провести правильный замер трубы и отрезать нужный кусок изделия – длина должна совпадать с трубным диаметром.
2. Устанавливается тройник на месте введения кабельного изделия в трубу. При этом соблюдается строгая герметизация.
3. В переходник (сальник) вкручивают специальную врезку, в которую заводят нужную длину нагревательной конструкции.

При появившихся во время монтажных работ повреждениях кабеля, изделие рекомендуется заменить. Также не желательно самостоятельно заделывать порывы в изоляции, так как это может травмировать электрическим током.

Работу нужно делать внимательно и осторожно, чтобы не повредить покрытие изделия. Острые элементы резьбы при монтаже прикрывают специальной лентой

Правильно проведенные работы по монтажу порадуют зимой – напор будет отличным и вода никогда не замерзнет.

ВАЖНО! Категорически запрещается прокладывать нагревательный кабель сквозь запорные вентили – это способствует его повреждению.

Виды нагревательного кабеля

Неотъемлемой частью системы является нагревательный кабель, в результате повышения температуры которого и происходит устранение наледи на крыше или в водостоке. Внешне он похож на обычный электрический провод, но имеет более мощную защитную оболочку, больший диаметр и выдерживает механические нагрузки. Для монтажа системы антиобледенения подходят две группы — резистивные и саморегулирующиеся. Резистивные проводы подразделяются на линейные и зональные.

Внешняя оболочка кабеля отличается прочностью и устойчивостью к различным внешним воздействиям

Особенности резистивного кабеля

Наиболее востребованным вариантом является резистивный кабель, который обладает одинаковой выходной мощностью по всей своей длине и равным тепловыделением. В разрезе он состоит из металлической жилы, слоя изоляции, медной оплётки и внешней защитной оболочки. Для систем антиобледенения подходят варианты с тепловыделением 15–30 Вт/м. При этом их рабочая температура составляет 250 °C. Степень нагрева такого элемента определяется силой тока, а не внешними факторами.

Допустим, что один участок кабеля располагается в водостоке, другой — на кровле, а третий — под слоем снега. В каждой из этих областей необходима разная степень нагрева, а провод не может самостоятельно регулировать температуру, поэтому система должна везде выделять одинаковое количество теплоты, необходимое для нейтрализации обледенения на самом сложном участке (в нашем случае — под слоем снега). Именно из-за этого свойства резистивные варианты отличаются высоким, но нерациональным энергопотреблением. Главное отличие зонального варианта от линейного заключается в наличии двух изолированных токопроводящих жил, которые параллельны друг другу.

Зональный кабель имеет две параллельные жилы, которые работают попеременно

Линейный резистивный кабель имеет конструкцию, предполагающую полное падение напряжения без перегрева элементов выше максимальных значений. При нагреве тепловая мощность линейного провода немного уменьшается. В разрезе он представляет собой сплошную токопроводящую жилу с изоляционным слоем, поверх которого расположены экранирующая оплётка и полимерная защитная оболочка. Линейный провод может иметь одну, две или несколько параллельных нагревательных жил.

Линейный кабель может иметь несколько жил

Последовательный или линейный тип кабеля характеризуется простым строением, но все типы зонального провода отличаются невысокой стоимостью, наличием независимых зон выделения тепла и простым монтажом. Отрицательные черты резистивных элементов выражены в повышенном потреблении энергии в то время, когда в этом нет необходимости.

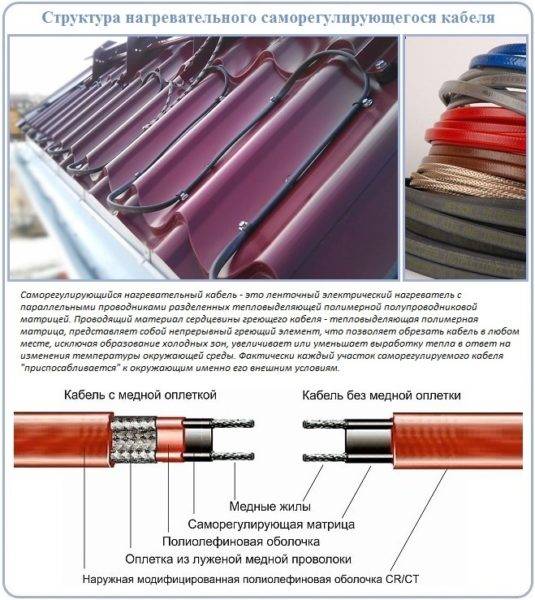

Саморегулирующийся кабель

Конструкция саморегулирующегося кабеля частично похожа на устройство резистивного провода. В разрезе присутствуют две параллельные токопроводящие жилы, но они не изолированны. Они могут быть заключены в токопроводящую полимерную матрицу или же соединяются полимерными проводящими нитями. Полимерный тепловыделяющий элемент проовда существенно увеличивает сопротивление при нагреве, в результате чего возникает эффект саморегулирования. В конструкции также присутствуют фотополимерная изоляция, экранирующая оболочка и внешний пластиковый слой.

Саморегулирующий кабель для подогрева кровли потребляет гораздо меньше электроэнергии, чем резистивный

Основные преимущества саморегулирующего кабеля по сравнению с резистивным выражены в следующем:

• небольшое потребление мощности, составляющее 15–20 Вт/м;
• экономичный расход электроэнергии;
• долговечность, которая обусловлена отсутствием риска перегрева;
• максимальная теплоотдача при минимальной температуре нагрева;
• чёткое реагирование на датчики влажности.

Главный недостаток заключается в том, что его стоимость превышает цену резистивного провода в 3–4 раза. При этом этот провод значительно более удобен и надёжен, экономно расходует электроэнергию. Например, если с одной стороны он заметён снегом, а с другой — нет, то нагрев в зоне сугроба будет осуществляться до полного удаления снежной массы. При этом в другой зоне кабель не нагревается, что обеспечивает рациональное распределение электроэнергии.
