Инфракрасный теплый пол. Выбор и особенности установки

Стержневой карбоновый теплый пол

Сегодня стержневые полы (инфракрасные маты) – это самый
новый и наиболее прогрессивный вид теплых полов. За способность системы к
саморегуляции, её часто называют система «умный пол». Конструкция карбонового
стержневого пола более сложная, по сравнению с пленочной. Несмотря на то, что
здесь в качестве нагревательного элемента также выступает карбон, он имеет
другую конфигурацию.

Стержневой карбоновый теплый полУложенный стержневой теплый пол

Нагревательный элемент стержневого карбонового пола –
стержень, заполненный карбоново-полимерным наполнителем. Соединение стержней
происходит с использованием многожильного медного провода (толщина 2,5 мм) с
дополнительной защитной изолирующей оболочкой из полиэстера и полиэтилена.

Сфера использования стержневого пола

Благодаря своим повышенным эксплуатационным характеристикам
стержневой пол может быть использован в жилом помещении, в санузле, на лоджии,
в комнате, в зимнем саду, в спортзале, в офисных зданиях, складах, как элемент
системы антиобледенения.

Стержневой пол можно уложить на любой вид покрытия, без
исключений. Он идеально сочетается с таким привередливым материалом как
натуральная древесина, паркет или ламинированная доска. А ввиду того, что
монтируется стержневой карбоновый пол на тонкий слой стяжки, такая электрическая
система подогрева пола она является единственно подходящей для монтажа под
плитку или керамогранит. Помимо возможности установки, стержневая система
позволяет сэкономить на работах, в случае использования вместо стяжки клеевого
раствора и непосредственной укладки плитки.

Стержневой карбоновый теплый пол – плюсы и минусы

Преимущества:

устойчивость элементов стержневого пола к воздействию
агрессивных сред и механических нагрузок;

расчетный срок функционирования системы – 50 лет;

параллельная система соединения, которая обеспечивает
сохранение работоспособности при повреждении греющего мата;

высокий показатель теплоотдачи;

эффективный нагрев (наиболее экономная система при наиболее
высоком КПД);

равномерный и быстрый обогрев помещения;

благодаря инфракрасному излучению устраняет неприятные
запахи;

пожарная безопасность (наличие в составе стержня серебра не
позволяет системе возгораться);

нет электромагнитного излучения;

малый вес (отсутствие нагрузки на перекрытия);

может быть использован в комнатах с высоким уровнем
влажности;

относительная простота монтажа;

возможность установки тяжелых предметов любой площади на пол
(в частности мебели и бытовой техники). Система отрегулирует температуру пола в
разных местах самостоятельно.

наличие саморегуляции защищает пол от перегрева.

возможен обогрев помещений большой площади.

Если разобраться, то приобретая стержневой инфракрасный карбоновый
пол – пользователь покупает систему обогрева пола, которая значительно
опережает по своим характеристикам системы аналогичного назначения.

Недостатки:

монтаж выполняется только с заливкой стяжки. Это «мокрые»
работы и отсутствие мобильности. В отличие от пленочной системы, нельзя забрать
с собой при переезде;

высокая стоимость (розничная цена – 1500-2685 руб./м.кв.)

Технические характеристики стержневого теплого пола

Общие характеристики немного отличаются в зависимости от
производителя, но анализ разных систем дает возможность привести усредненные
данные:

  • ширина рулона – 830 мм;
  • длина – 25000 мм;
  • толщина мата – 3-3,5 мм;
  • мощность на 1 м.кв. мата – 125 Вт/м. (температура стержня 60
    °C) – 170 Вт/м. (температура стержня 20 °C);
  • энергопотребление на 1 м.п. – 20-50 Вт;
  • максимальная температура поверхности – 60 °C.

Лучшие производители стержневого теплого пола

  • K-Technologies – торговые марки GTMat, Unimat, RHE (Россия);
  • GH Systems – торговые марки HOTmat (Южная Корея);
  • SamMyungTech LTD – торговая марка EcoOndol (Южная Корея);
  • GT – торговая марка GT (Южная Корея);
  • Felix – торговая марка Excel (Южная Корея).

Заключение

Отзывы тех пользователей, кто уже установил систему
инфракрасный карбоновый теплый пол, позволяют утверждать, что это достойная
альтернатива существующим системам, как по части эксплуатационных свойств, так
и с точки зрения экономичности обогрева. Установка стержневого пола позволяет
сократить расходы на обогрев помещения до 50%.

Метки: Пол Теплый пол Отопление

Основные плюсы

Стержневой карбоновый пол начал применяться не так давно. Но уже за столь короткое время имеет неоспоримые преимущества перед остальным типом отопления напольного покрытия:

  1. Не пересушивает воздух. Благодаря карбону нагреваются не столько близлежащие объекты в комнате, а сам воздух, но при этом не пересыхает. Влажность не опускается ниже 60%.
  2. Основание гибкое, походит под многие декоративные отделочные материалы.
  3. Полезный обогрев инфракрасными волнами, которые не вредят комнатным растениям и человеку.
  4. Легкость. Устанавливается на всякие напольные перекрытия.
  5. Отсутствует вероятность самовозгорания.
  6. Монтаж возможен даже в помещениях с высокой влажностью.
  7. Быстрый прогрев воздуха без пересыхания.
  8. Интеллектуальная система карбона способна саморегулироваться при перегреве, равномерно распределять температуру воздуха по помещению.
  9. На карбоновый пол со временем можно поставить мебель, если она там ранее не предполагалась. И это не будет служить нагреву шифоньера или тумбы.

Подгруппа электрический кабельный теплый пол

Кабельный теплый пол в катушке (в бухте, на метр)

Системы нагревательных кабелей для пола достаточно популярны среди производителей. И многие из них предлагают купить уже готовый комплект. Среди лидеров на рынке можно выделить компании Devi (Дания), Caleo (Южная Корея), Теплолюкс (Россия). Цена за комплект варьируется от 10 000 до 37 000 руб. в зависимости от мощности обогрева, длины и вида кабеля.

Комплектация также оказывает влияние на стоимость. Есть варианты включающие в себя только кабель, регулятор и датчик, а некоторые содержат даже инструмент для монтажа. Снизить стоимость приобретения можно, если комплектовать систему отдельно. Например, цена кабеля DEVIflex (100 Вт) – 3 850 руб./10 м.п., терморегулятор с датчиком обойдутся в 6670 руб.

Плюсы: относительная дешевизна, хорошо подходит для использования под плитку;

Минусы: сложность расчета и монтажа, уменьшается высота помещения на 50-100 мм.

Рекомендуем подробное описание – устройство электрического теплого пола

Кабельный теплый пол в матах

Такой вариант целесообразно выбрать тем, кто планирует выполнять монтаж самостоятельно. Цена на примере Devimat составляет от 4 950 до 22 750 руб. На стоимость влияет площадь мата, его мощность, вид используемого греющего кабеля.

Плюсы: более тонкий кабель, простота расчета, маты удобно раскладывать (сетку, на которой крепится кабель можно разрезать) и монтировать, выдерживается постоянное расстояние между витками кабеля, нет нужды заливать стяжку, за счет толщины теплого пола высота потолка уменьшается на 10-30 мм;

Минусы: более высокая стоимость матов (на 25-30% по сравнению с кабельной системой).

Расчет мощности

При проектировании будущей системы обогрева напольных покрытий нужно рассчитать необходимое количество матов и распределить их оптимальным образом. Стержневой теплый пол имеет в комплектации все необходимые для монтажа элементы. Но в некоторых моделях могут потребоваться дополнительные для монтажа элементы.

При расчете нужно обратить внимание на два фактора:

  • вид обогрева. Система отопления может быть как основной, так и дополнительной;
  • площадь обогреваемого помещения. Нужно учитывать площадь, чтобы монтировать обогрев, способный обеспечить оптимальную комфортную температуру.

Эти два факта будут влиять на мощность выбранной системы. На рынке можно встретить две категории карбоновых стержневых теплых полов:

  • мощностью до 160 Вт/м2;
  • мощностью до 220 Вт/м2.

Чем больше будет расчетная температура, тем большей мощности систему нужно использовать.

При проектировании расположения матов их можно ориентировать любым способом. Но, по советам специалистов, лучше их выстраивать вдоль наиболее длинной стены. Соединительные контакты должны быть направлены на термостат. Так можно достичь минимального количества разрезов греющего полотна, сократив длину монтажных проводов от термостата.

Свойства пленочного КТП

Плёночный карбоновый теплый пол нагревается быстро и равномерно. Он может функционировать в постоянном режиме довольно продолжительное время, очень прочен, не боится механического воздействия и не подвержен коррозии.

За счет ламинирования в специальную пленку полностью исключается возможность попадания воды и пара на контакты. Пленка также пожаробезопасна и обладает высокой температурой плавления (120 градусов).

Весомым преимуществом является мобильность пленочного КТП. Его можно с легкостью демонтировать и увезти с собой при переезде, использовать на стенах, наклонных поверхностях и обогревать отдельные участки квартиры.

Абсолютная бесшумность, способность ионизации воздуха и гигиеничность позволяет устанавливать пленочный карбоновый теплый пол в медицинских учреждениях.

Повышенная надежность

В результате применения инфракрасных полов выяснилось, что срок их эксплуатации может достигать 30 лет. Таким свойством не обладают стандартные системы. Температура плавления пленки 120℃, эксплуатационная максимум 60℃.

Ламинированная, состоящая из нескольких слоев, поверхность теплого пола надежно противостоит механическим воздействиям, влаге. Обеспечивает безопасную работу системы даже в случае появления дефектов (прокол, порез).

Оборудование продолжает функционировать даже при выходе из строя одного карбонового элемента. Производители гарантируют функционирование изделия до 10 лет.

Комфорт

Применение инфракрасной системы для отопления помещений исключает прямой нагрев воздуха. Организм человека получив достаточно тепла находится в помещении со свежим воздухом, оптимально прохладным и влажным.

При работе системы не сжигается кислород, отсутствуют шумы, вибрация. Нет циркуляции потоков воздуха, что исключает наличие в атмосфере пыли. Нет необходимости устанавливать сложные системы вентиляции, так как отсутствуют продукты сгорания, неприятные ароматы.

Влияние на человека

ИК излучение уже давно используется медициной в целях профилактики, терапии заболеваний. Лучи обладают особыми свойствами и способствуют излечению отдельных болезней. ИК пол при работе положительно влияет на организм человека.

В первую очередь лучи создают тепло вокруг тела человека, предоставляя ему комфортные условия. Продолжительное действие ИК излучения замедляет воспалительные процессы. Оказывает успокаивающее воздействие на нервную систему. Чтобы теплый пол был комфортным для жильцов следует правильно его выбрать и установить.

Проблемы инфракрасных тёплых полов

Неправильный выбор и монтаж плёночного тёплого пола впоследствии может привести к проблемам и перебоям системы. Это может быть связано с плохим качеством купленного материала, плохим уходом или с неправильной установкой. Главное перед покупкой изучить все проблемы, которые могут возникнуть, чтобы сразу быть готовыми к их решению.

Быстрое остывание пола

Особенно ярко эта проблема проявляется в том случае, если часто отключается электричество. Тепло достаточно быстро уходит из плёнки, поэтому при монтаже, между черновым полом и нагревательными элементами обычно прокладывают теплоизолирующую подложку. Она не будет позволять теплу уходить, а наоборот станет его задерживать.

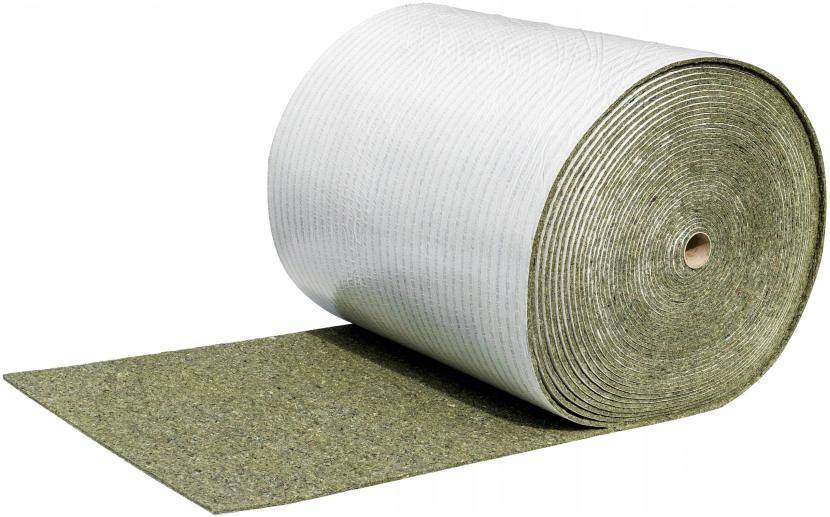

Подложка для сохранения теплаИсточник allegroimg.com

Плохая работа терморегулятора

Во всех устройствах нагрева напольного покрытия используются специальные терморегуляторы. Они необходимы для автоматического включения и отключения инфракрасного тёплого пола. Прибор самостоятельно отслеживает, когда необходимо прекратить и возобновить подачу тепла при помощи специальных датчиков.

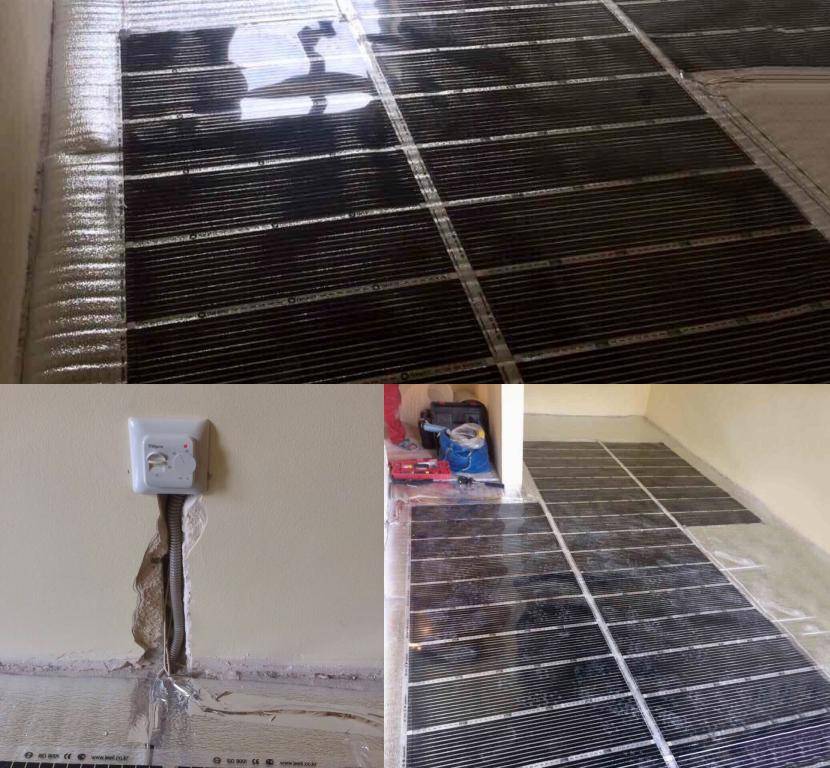

Терморегулятор для тёплого полаИсточник iclimat23.ru

Однако при экстренном и резком отключении электричества могут возникнуть проблемы с этим оборудованием. В некоторых моделях терморегуляторы не могут самостоятельно продолжить свою работу, потому что их автоматическая система вышла из строя. Чтобы такого не происходило, лучше всего выбирать инфракрасные тёплые полы с батарейкой в терморегуляторе.

Порча плёнки под линолеумом

Монтаж инфракрасного пола можно осуществлять даже под линолеум. Однако некоторые модели данного напольного покрытия, очень тонкие и гибкие, могут привести к выходу устройства из строя. Тяжёлая мебель, которая будет поставлена на поверхность, или прыгающие дети – любое механическое воздействие может привести к порче инфракрасной плёнки.

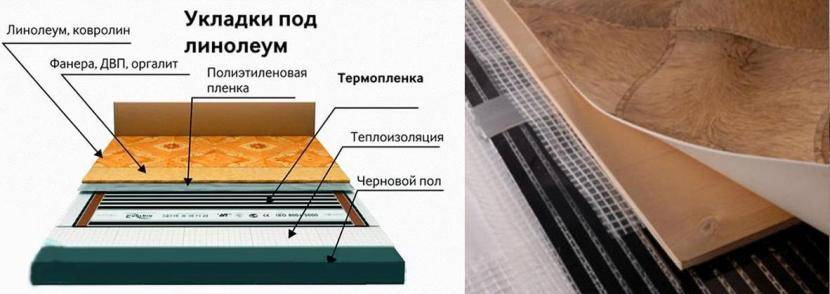

Укладка тёплого пола под линолеумИсточник tepliypol-skidki.com.ua

Именно поэтому рекомендуют выбирать более плотное покрытие, которое обеспечит надёжность и сохранность инфракрасному полу. Если нет возможности приобрести плотные материалы, то лучше положите имеющийся линолеум двумя слоями.

Можно ли использовать саморегулирующий кабель для тёплого пола?

Главная функция саморегулирующего нагревательного кабеля — сокращать подачу электричества при достижении требуемого градуса нагрева, при этом не страдает качество и равномерность обогрева поверхности. Эта особенность позволяет удачно применять модель при сооружении тёплых полов в любых помещениях, от жилых комнат, до ванной и туалета.

Кроме того, при наличии тёплых полов с саморегулируемым кабелем, можно переставлять мебель в квартире, так как он обладает способностью регулировать уровень нагрева, в отличие от резистивного. То есть, допустимо уменьшение обогрева под тяжёлой мебелью. У резистивного провода изменить теплоподачу нельзя, тем самым может произойти перегрев поверхности, что приведёт к выходу из стоя системы.

Стоит отметить и простоту сооружения саморегулирующего пола, так как данный электрический шнур возможно разрезать в любом месте, и собственноручно  заделать конец. При этом, все соединения, при произведённом грамотно монтаже, способны прослужить не один год.

Естественно как и любой электропол, саморегулирующий, нужно подключать к питанию соблюдая все стандартные способы защиты. То есть, система должна иметь автоматический выключатель и УЗО, утечка тока в котором не больше 30мА. Кабель самрег должен обладать экраном и мощностью 30 — 40 Вт. При этом, укладочный шаг нагревательного элемента 15 — 20 см.

Раньше применение этой функции было не возможно, из-за небольшого размера плёнки. Сегодня в Корее производится инфракрасная плёнка с 30% способностью к саморегулированию.

Виды карбоновых систем

Карбоновый тёплый пол укладывают в качестве основного отопления в небольших помещениях, или как дополнительный обогрев в отдельных холодных зонах квартиры или частного дома. В качестве обогревательных приборов используют термоплёнку, листы со сплошным нанесением карбоновой смеси, стержни. Какова характеристика систем?

  • Термоплёнка изготавливается в рулонах. Она тонкая, не более 0,42 мм толщиной. Материал сделан из полипропилена. Карбоновая смесь наносится между слоями плёнки горизонтальными или вертикальными полосами. Используют метод напыления. По верхнему и нижнему краю проходит нагревательный элемент из меди и серебра. К нему подсоединяются электрические провода. В зависимости от напольной поверхности выбирают материал мощностью от 100 до 220 Вт/м2. Тёрмоплёнку укладывают в помещении с правильной конфигурацией. Разрезать её можно на ленты только по специальной разметке, которая не позволяет нарушать целостность карбонового слоя.
  • Карбоновый тёплый пол со сплошным нанесением смеси имеет такие же свойства, что и термоплёнка. Отличительная особенность состоит в том, что на листах нет разметки. Можно вырезать любой контур, поэтому систему используют для обогрева помещений с нестандартной геометрией. На листы можно устанавливать стационарную мебель, не опасаясь, что произойдёт зажимание нагревательного элемента, которое может привести к перегреву и отключению системы.
  • Увеличивают поверхность нагрева пола карбоновые стержни. Они собраны в контур с шагом в 10 см; соединены медной проволокой, которая заизолирована пластиковым покрытием. Данное покрытие выдерживает высокую температуру более 100 0С. Производится система в рулонах. При монтаже ленту не разрезают. Производят надрез провода, поворачивают рулон в нужном направлении, продолжая укладку.

Для отопления помещения предлагается использовать стержневую систему от «Юнимат»; производитель Корея. Обогрев работает от сети 220 В. Максимальная температура разогрева стержня 60 0С. Среднее потребление энергии 24 Вт на 1 пог. м.

При монтаже рекомендуют использовать отражающий экран на лавсановой основе. В качестве блока управления устанавливают терморегулятор от «Калео». В техническом паспорте расписана мощность системы в зависимости от условий помещения и от характера финишного покрытия.

Монтаж стержневого тёплого пола

Монтировать инфракрасный стержневой пол — дело несложное, и под силу каждому. Рассмотрим установку данной модели на стяжку, как более трудоёмкого способа.

Работу следует начинать с определения места крепления терморегулятора, он должен располагаться доступно, чтобы проще было к нему протянуть кабель от мат и датчика. Идеально — рядом с выключателем. При монтаже пола во влажных помещениях, устройство выносится в другую комнату.

К сведению! Сооружение стержневого тёплого пола, в отличие от остальных обогревательных половых систем, не требует составления схемы размещения мат, так как на них можно устанавливать любые по тяжести предметы интерьера.

При желании, можно сделать схематичный чертёж, это упростит работу. Кроме того, хоть это и не запрещено, но нет необходимости в укладке мат под мебелью, на этом можно сэкономить.

Материал и инструментарий

Решив монтировать у себя стержневой пол, необходимо купить выбранную модель, в комплекте которой есть все компоненты для обустройства конструкции.

Помимо этого, нужно приобрести:

  • подложку;
  • термоусадочные трубки;
  • терморегулятор;
  • гильзы;
  • провод для соединения, имеющий двойную изоляцию.

Из инструмента, следует запастись ножницами, кусачками, ножом, отвёрткой, скотчем. Понадобится и строительный фен, для прогрева термоусадочных труб.

Подготовительные работы

Первый этап работы заключается в подготовке чернового пола, который должен быть ровным. При наличии цементной поверхности её следует очистить и выровнять, в противном случае, необходимо сделать заливку бетонной стяжки.

После затвердевания раствора укладывается полиэтиленовая плёнка (для гидроизоляции) и утеплительный материал. Теплоизолятор не должен иметь фольгированный слой, поэтому идеальным будет изолон с отражающей стороной из полипропилена или лавсана.

Важно! Чтобы уменьшить теплопотери, вдоль стен нужно проклеить демпферную ленту

Установка системы

Маты, предварительно нарезанные нужной длины, расстилаются на слой теплоизоляции, от стен на расстоянии 15 см. Они не должны накладываться один на другой, следует делать небольшой отступ между ними.

Изделие фиксируется к теплоизоляционному материалу при помощи скотча. Между собой полотна соединяются специальным проводом, он находится в комплекте.

Важно! Для лучшего схватывания клея или бетонного раствора с черновой основой, в утеплители делаются небольшие окошки в шахматном порядке

Подключение

Подключение устройства состоит из нескольких этапов:

  1. Установка терморегулятора на запланированном месте.
  2. Соединение электрической схемы:
  3. зачистка кабеля в местах разреза на 1 см;
  4. установка контакта (он входит в комплект) на зачищенный конец кабеля, его следует хорошо зажать клещами;
  5. соединение со вторым контактом — производится путём пропускания провода сквозь термоусадочную трубку, и подведение и фиксация его к клемме, предварительно с кабеля снимается изоляция;
  6. прогревание феном термоусадочной трубки;

Таким образом, производится сборка всей системы.

Размещение температурного датчика — его лучше устанавливать в гофротрубе. Для этого, в слое утеплителя делается углубление, в которое помещается гофра с датчиком внутри. От прибора протягивается кабель и подсоединяется к терморегулятору.

Подключение мат. Провода идущие от стержневого пола соединяются с клеммами терморегулятора.На этом, подключение стержневого тёплого пола завершено, и следует проверить его в работе. Система включается на несколько часов, возможно оставить пол включённым на сутки.

Финишное покрытием

Самым распространённым финишным покрытием для данного вида пола является плитка, хотя возможна укладка линолеума или дерева. Для её монтажа необходимо поверхность мат покрыть стяжкой — это цементная или эпоксидная смесь с добавками.

Толщина её слоя, плюс плиточный клей должна составлять не менее 2 см. Для придания прочности, рекомендовано на нагревательную конструкцию укладывать арматурную сетку, поверх которой заливать раствор. Включается система только после полного высыхания раствора.

К сведению! Для монтажа на карбоновые тёплые полы подходит плитка керамическая или из натурального камня. Оптимальный размер 30 на 30 см, а клеевой слой должен составлять 6-8 мм.

Конструкция карбонового тёплого пола удобна в процессе монтажа и эксплуатирования. Главное правильно подобрать половое покрытие, которое бы сочеталось с данной системой.

Технические характеристики

Прежде чем купить ИК пленочный пол, важно знать его основные технические характеристики. Они помогут правильно подобрать теплое покрытие и сделать расчет для определённого помещения

  • Длина и ширина рулона. ИК-пленка выпускается в рулонах. Ширина рулона бывает разной: 30 см, 50 см, 60 см, 80 см, 100 см. Длина доходит до 100 м. Вес составляет около 50 кг.
  • Суточное потребление электроэнергии. В среднем ИК-пол потребляет 20-70 Вт/м2 в сутки.
  • Температура поверхности. Максимальный прогрев может достигать 55°С.
  • Напряжение сети. Для ИК-пола требуются стандартные 220 В.
  • Температура плавления пленки. Составляет свыше 210°С.
  • Скорость подогрева. Пленка прогревается достаточно быстро – около 2 минут.

Судя по характеристикам, пол с пленочным ИК-подогревом отличается от других подобных устройств в лучшую сторону. Он более экономный, безопасный, занимает минимум места под неполным покрытием. Пленка настолько тонкая, что практически не ощутима даже под линолеумом.

Критерии выбора

Важными факторами выступают следующие технические данные.

Рабочее напряжение. Оптимальные значения 220-240 В.

Потребляемая мощность. Показывает сколько электроэнергии необходимо. Минимальное значение в пределах 150 Вт на квадратный метр, максимальное 230 Вт.

Температура нагрева для систем отопления и поверхности пола над системой. Большинство электрических полов предназначены для обогрева поверхности до 30-35 градусов. Рекомендации профессионалов сводятся к тому, что этого достаточно для ощущения окружающей обстановки комфортной. Кроме того, если цифры выше, больше энергопотребление, экономить не получится.

Скорость обогрева. В среднем 15-20 минут.

Размеры (длина и ширина). На рынке представлена минимальная ширина полосы 38 см, максимальная – 1 метр. Длина рулонов достигает 150 метров. Если необходимо обрабатывать нестандартные площади, делать изгибы, то следует поинтересоваться каков шаг отреза. Есть куски, измеряемые квадратными метрами, которых хватает на целую комнату, не разрезая.

Толщина материала. Современные экземпляры ограничиваются несколькими миллиметрами.

Длина ИК волны. Пожалуй самый важный показатель, так как короткие волны вредны для здоровья. Оптимальные параметры от 5 до 20 мкм.

Греющий элемент. Карбон или графит.

Функции безопасности

На что обратить внимание: дополнительная изоляция, защита от перегрева, саморегуляция, огнеупорность, заземление.

Набор аксессуаров для установки. Опыт покупателей показывает, что полная комплектация всегда облегчает процесс покупки и монтаж.

Лучшие производители

Инфракрасная теплая лента или стержневой тип обогрева – удовольствие не из дешевых. Поэтому большинство покупателей при выборе аргументируются именем торговой марки, которая заслужила положительные отзывы. Среди востребованных:

  • Devi;
  • Fenix;
  • Caleo;
  • Energy;
  • Теплолюкс.

Пленочная система отопления карбонового типа – энергоэффективная и менее затратная в ходе эксплуатации, ремонта. Кроме того, что такой пол максимально комфортно обогревает помещение и не пересушивает воздух, легко монтировать и ремонтировать. Впрочем, поломки случаются крайне редко, если установкой занимались профессиональные строители.

Конструкция

Уникальные свойства инфракрасного пола обеспечиваются грамотным сочетанием элементов конструкции и используемыми материалами. Состоит плёночный теплый пол из следующих элементов.

Плёночная основа

Она является одновременно стабилизирующим и защитным элементом конструкции, и, несмотря на минимальную толщину, отлично справляется со своими задачами. Сама по себе основа состоит не только из полиэтилена или полипропилена.

Отражающая поверхность необходима для того, чтобы тепло не уходило черновому полу, а передавалось наверх. В местах, где ИК-плёнка не уложена, отражающая плёнка необходима для нивелирования перепада температур.

Этот синтетический материал обладает прочностью, упругостью, износостойкостью, не накапливает влагу и плавится лишь при 260 градусах Цельсия. На подложку ПЭТ наносится тонким слоем металлизированное покрытие или теплоотражающий слой.

Карбоновые полосы или волокна

Это элементы, которые нагреваются и выделяют тепло с КПД до 98%. В более современных моделях инфракрасного пола фрагментарную нагревательную систему заменяет сплошная теплораспределяющая плита.

Серебряные, медные или медно-серебряные шины

Тонкие металлические полоски в конструкции, по которым к нагревательным элементам подходит электрическая энергия, превращаемая в тепло.

Эти тонкие пластины с успехом заменяют кабель, и вся толщина плёночного пола становится меньше, чем один слой в устройстве кабельного электрического теплого пола.

Покрывающая или ламинирующая плёнка

Она необходима для защиты всей конструкции от внешних воздействий. Например, от попадания воды в щели между фрагментами напольного покрытия.

Такая плёнка может быть резистивной. Её отличают более качественные нагревательные способности, но резистивная плёнка подходит не под все напольные покрытия. Например, она не сочетается с кафелем и керамогранитом, требует бережного обращения.

Высокотемпературный клей

На нём держатся все элементы. Клей не плавится, не течёт при нагревании карбоновых или графитных полос, не выделяет запаха и токсичных веществ.

Вся инфракрасная система состоит из элементов маленькой площади, которые функционируют независимо друг от друга. При повреждении одного участка система продолжает исправно работать.

Помимо непосредственно плёнки, в набор для монтажа с терморегулятором входит термодатчик (прибор, измеряющий уровень температуры) и термостат (прибор, регулирующий и поддерживающий температуру на нужном уровне). Также в него могут входить провода для подвода электрической энергии, зажимы и клипсы для крепления проводов и соединения нескольких фрагментов плёнки между собой.

Не все комплектующие присутствуют в наборе, некоторые необходимо приобретать отдельно. Так, система может быть с датчиком и без него, но датчик необходим для контроля работы, поэтому его придётся приобретать отдельно.

При отсутствии клипс понадобится битумная изоляция (это клейкий рулонный материал, который приклеивается в местах соединения контактов и изоляции мест подключения).

Составляющие комплекта меняются в зависимости от состояния чернового пола и финишного покрытия. В некоторых случаях необходима дополнительная светоотражающая и теплоотражающая плёнка в рулоне для выравнивания поверхности и обеспечения равномерного прогрева пола. Её стелют на черновой пол перед тем, как укладывать ИК-плёнку.

Финишное покрытие определяет, необходима ли поверх плёнки теплоизоляция, которая защитит напольное покрытие и саму ИК-систему от перегрева. Как правило, утеплитель требуется в тех случаях, когда используется не жесткое покрытие типа ламината и паркетной доски, а мягкие материалы – линолеум, ковролин.

Слой утеплителя может быть деревянным. Он одновременно выравнивает поверхность для укладки отделочного материала и продлевает срок службы и системы, и пола.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
