Каркасный дом – Пошаговая инструкция по строительству: Обзор

Виды каркасных построек

Существуют следующие разновидности каркасных сооружений:

  • фахверковые или стоечно-балочные;
  • панельные или каркасно-щитовые;
  • каркасно-стоечные системы;
  • дома, построенные по канадской технологии, или каркасно-бревенчатые;
  • каркасные с неразрезными стойками.

Каркасно-щитовые дома делают в заводских условиях, а сооружения по канадской технологии возводят из СИП-панелей. Это готовый модуль из ОСП с утеплителем внутри. Отличие каркасно-рамочной технологии строительства от панельной в том, что каркас возводят из рамок, которые впоследствии обшивают листовыми материалами. Во всех случаях каркас не обязательно делают из древесины. Иногда применяют стальные тонкостенные конструкции.

Особенности обустройства пароизоляции каркасного дома

Схема стены

Пароизоляция просто необходима в любом помещении. Особенно, если это жилой дом, в котором присутствуют кухня, ванная и другие места повышенной влажности. Отмечено, что в таких помещениях уровень влаги может быть даже выше, чем на открытом воздухе.

Установка пароизоляции часто производится неправильно.

  1. Основная ошибка — это использование вместо заводских пароизоляторов самодельных материалов и полиэтилена. Пароизоляционная пленка, несмотря на свое сходство с полиэтиленом, имеет особую структуру. Она многослойна.
  2. Неправильная и некачественная установка пароизолятора. Иногда строители в процессе монтажа мембраны могут порвать ее или повредить швы. Также часто случается, что мембрана плохо приклеивается к стенам.
  3. Установка пароизолирующей мембраны с внешней стороны дома. Снаружи обычно делают ветрозащитные слои. А пароизолятор надо монтировать только изнутри. Кстати, при монтаже следует убедиться, что мембрана устанавливается нужной стороной.

Обычно толщина стен каркасного дома на 70% состоит из утеплителя. Если утепляющий слой будет разрушен, то строение развалится очень быстро.

Устанавливая пароизолятор, надо помнить, что здание должно «дышать». В нем должно присутствовать естественное движение воздушных масс.

Ни один материал не действует так разрушительно, как полиэтилен. Он полностью герметизирует помещение. Учитывая, что в современных домах присутствуют также герметичные стеклопакеты и двойные двери, можно представить, какая атмосфера будет в таком помещении.

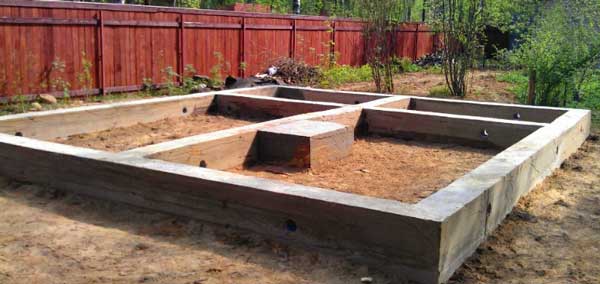

Работа над фундаментом

Как правило, каркасный дом строят не выше 2 этажей. Причем стоит отметить, что второй этаж идет мансардного типа. Поэтому и нет смысла для таких домов возводить фундамент глубокого заложения. Наилучшим способом для каркасного дома будет возведение мелкозаглубленного ленточного фундамента, сборного из железобетонных блоков.

Все эти виды фундамента отлично выполняют свою главную функцию: создание прочной и жесткой рамы. При закладке ленточного фундамента это достигается за счет жесткой и надежной арматуры, в фундаментах столбчатого типа – благодаря монолитному ростверку, а фундамент сборный – достаточно прочно крепится к блокам нижней обвязки.

Четвертый этап строительства: полы

На первом этаже чаще всего устраивают полы по грунту. Что это значит? Технология заключается в следующем. Убираем первоначально плодородный слой грунта, и на его место засыпаем слой гравия. Он необходим для дренажа, так как влага будет просачиваться внутрь и меньше контактировать с цементной стяжкой. По грунту делаем слой песка в 30-50 см в зависимости от высоты вашего фундамента. Проводить утрамбовку своими руками или с помощью техники. В результате слой песка должен располагаться на 5 см ниже уровня фундамента, чтобы избежать мостика холода и промерзания по углам.

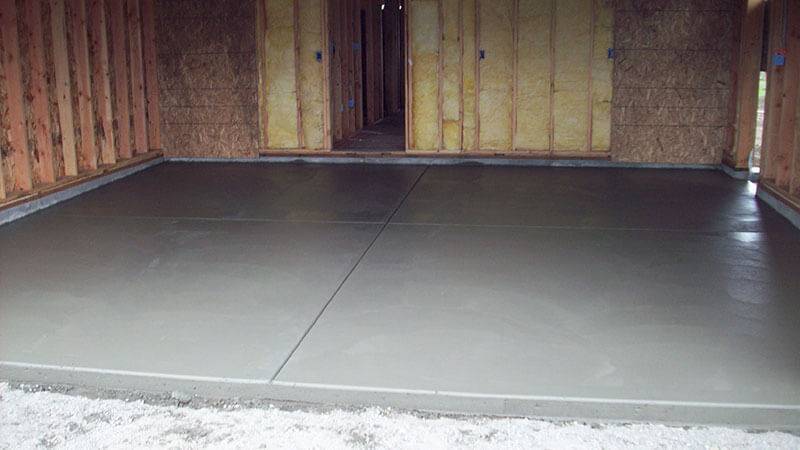

Схема черновой стяжки по грунту в каркасном доме

Далее мы выполняем черновую стяжку, используя жидкий цемент. Если вы берете цемент чуть более жидкий, чем для устройства фундамента, вам не придется ровнять его инструментами, так как под действием силы тяжести цемент сам равномерно распределиться по земле. Самое главное – чтобы земля была ровной, иначе жидкий цемент стечет в одно место.

Когда черновая стяжка высохнет, можно продолжать устройство пола. Для этого выполняем гидроизоляцию пленкой, поверх которой раскладываем утеплитель для пола. Поверх утеплителя используя сетку можно закрепить трубы теплого пола (жидкого или электрического). И залить чистовую стяжку.

Если вы не хотите использовать цемент в устройстве пола (к примеру, если стройка проходит зимой), вам поможет технология устройства деревянных каркасных полов на основе лаг. Как устроить такой пол, смотрите на схеме:

Устройство пола с помощью лаг

Для его обустройства необходимо:

  • доска 25х100
  • брус 200х200
  • брус 70х195
  • доска 50х150
  • ветрозащита
  • утеплитель
  • осб
  • подложка и ламинат или плитка

Больше информации об устройстве пола в каркасном доме вы найдете здесь.

Отделка

Во время строительства дешевого каркасного дома своими руками важно обращать внимание на отделку. Она бывает внешней и внутренней. И если внутреннюю отделку в большинстве случаев выбирают с эстетической точки зрения, то внешняя отделка должна в первую очередь защищать дом от погодных условий

Поэтому, прежде чем задумываться о том, чем дешево обшить каркасный дом, необходимо выяснить предназначение материалов облицовки

И если внутреннюю отделку в большинстве случаев выбирают с эстетической точки зрения, то внешняя отделка должна в первую очередь защищать дом от погодных условий. Поэтому, прежде чем задумываться о том, чем дешево обшить каркасный дом, необходимо выяснить предназначение материалов облицовки.

На заметку
Обшивка подбирается согласно региону, где будут производиться строительные работы.

Внешняя отделка

Отделка может быть самой разнообразной. Но чаще всего для облицовки здания используют следующие материалы:

  • Фасадная штукатурка (бывает акриловой или фасадной);
  • Плитка фасадная;
  • Панели ПВХ;
  • Виниловый сайдинг;
  • Кирпич фасадный;
  • Фиброцементный сайдинг;
  • Доска фасадная крашеная.

Для улучшения теплоизоляционных и эстетических свойств каркаса, используют вентилируемый навесной фасад, блок-хаос, термопанели. Для того, чтобы внешняя обшивка прослужила долго, для этого необходимо обращать внимание на такие вещи как:

  • Внешний вид;
  • Прочность материала;
  • Устойчивость к износу;
  • Возможность выдерживать резкие перепады температур;
  • Сопротивление ультрафиолету и теплу;
  • Устойчивость к влаге.

Внешняя отделка имитацией кладки.

Внутренняя отделка

Внутренняя отделка хоть и считается эстетическим вариантом обшивки, но не стоит забывать о том, что чем лучше обшить дом, тем дольше он прослужит. Для этого чаще всего используют гипсокартон. Этот материал делает поверхность стен и потолка практически ровной. Сверху гипсокартона наносят другие виды обшивки.

Возводим каркас

Строительство каркаса начинается с обвязки. Сделать ее можно из бруса или доски. Обвязка – это первый деревянный слой, который укладывается на фундамент. Фундамент необходимо гидроизолировать, так как при соприкосновении цемента и дерева происходит разрушение обоих материалов. Причиной этого считается различная передача тепла. Получается конденсат, от которого гниет древесина и разрушается цемент.

Каркас каркасного дома

На изолированный фундамент (самый дешевый способ – рубероидом) брус обвязки сперва примеряется. Поверх фундамента укладывается брус и в районе анкерных болтов крепко прижимается. Можно использовать молоток, только не переусердствуйте. Таким образом, на брусе появится отпечаток от болта. Здесь надо просверлить отверстие, и брус можно насаживать на болты.

Уделите особое внимание угловой сцепке обвязочного бруса. Используйте металлические уголки, саморезы или гвозди

Это соединение должны быть надежным, поэтому примените распил – чтобы один брус входил в другой как пазл от лего. Соединение пазами считается самым надежным.

Варианты крепления для каркасного дома

Сам каркас начинаем устанавливать от углов. Угловые стойки – это важнейший элемент конструкции. Стойки на первых порах с двух сторон укрепляем укосинами. Позже их будут поддерживать и верхняя обвязка, и перемычки, но пока под своим весом они могут наклоняться. Даже фиксация уголками не всегда удержит стойку. Установка угловых стоек достаточно тяжелый процесс, поэтому необходимо минимум два человека.

Когда угловые стойки выставлены, выставляем остальные промежуточные. Их ставим практически также, периодически проверяя геометрию – углы должны быть ровно 90 градусов. Между стойками прибиваем горизонтальные перемычки из бруса, они не дадут стойкам отклониться в сторону.

Схема каркаса

Когда каркас всех стен собран, поверху укладываем брус верхней обвязки. Он завершает работу над каркасом стен, соединяя всю конструкцию в одну.

Таким же похожим образом делается каркас крыши, в который входит стропильная система.

Шаг 2: Нижняя обвязка и пол

Чтобы древесина каркаса не тянула влагу из бетона, необходима отсечная гидроизоляция фундамента. Надежнее всего это сделать битумной мастикой. И лучше — в два слоя. Также можно использовать рулонную гидроизоляцию. Дешевле рубероид, но он со временем ломается. Более надежен гидроизол или другой подобный современный материал.

Можно промазать ростверк один раз мастикой, а сверху раскатать гидроизол. Еще вариант для отсечной гидроизоляции под каркасный дом — два слоя гидроизола, промазанные мастикой: чем ближе находится подземные воды, тем более тщательной должна быть гидроизоляция.

Первый слой — жидкая гидроизоляция, пока она не высохла, можно на нее приклеить слой рулонной

Затем укладываются лежни — доски размером 150*50 мм. Они должны быть сухими, пропитанными биозащитными и антипиренными составами. Край лежня выравнивается по наружному краю фундамента. В необходимых местах под шпильки сверлятся отверстия (диаметр отверстия на 2-3 мм больше диаметра шпильки). Затем укладывается вторая доска. Ее кладут так, чтобы перекрыть стык первого ряда. Получается замок.

Вторая доска укладываются так, чтобы стыки перекрывались

Вообще, можно уложить один брус 100-150 см, но цена его намного выше, чем двух досок, которые в сумме дают такую же толщину, а правильно скрепленные две доски имеют большую несущую способность, правда на их укладку уходит больше времени. Чтобы они работали как единый брус, их сбивают гвоздями с шагом 20 см в шахматном порядке.

Ставим обвязку и лаги

Далее к лежню крепится доска обвязки. Ее размеры тоже 150-50 мм, но она ставится на ребро. Выравнивается по наружному краю фундамента, прибивается длинными гвоздями (9 см) к лежню через каждые 40 см.

Установка обвязки: по инструкции сборка каркасного дома продолжается установкой обвязки, к которой. будут опираться лаги пола

Следующий этап — установка и монтаж лаг. Это те же доски 150*50 мм, поставленные на ребро. Они крепятся двумя косыми гвоздями (9 см) в торец к доске обвязки, по два гвоздя справа и слева к лежню. Так каждая лага с двух сторон.

Пример установки лаг пола

На фото видно, что первая лага установлена близко ко второй — так лучше передается нагрузка на фундамент. Ее устанавливают по второму краю лежня. Шаг установки — 40-60 см. Зависит от длины пролета и сечения используемого пиломаетриала: чем больше длина, тем меньше шаг.

Уложенные и закрепленные лаги пола

Если лаги получаются длинные, и есть поперечная балка, как на фото выше, чтобы лаги не «уехали» над поперечной балкой набиваются перемычки. Они по длине равны шагу установки лаг за вычетом удвоенной толщины доски: если шаг лаг 55 см, толщина доски 5 см, то перемычка будет 45 см длиной.

Прокладка коммуникации и настил чернового пола

Из-за конструктивных особенностей каркасного дома, о монтаже коммуникаций следует позаботиться еще на этапе возведения фундамента. Как правило, инженерные сети прокладывают в грунте, устраивая под них специальные углубления, которые необходимо утеплить и гидроизолировать. При этом следует отметить и обозначить все коммуникационные соединения, для того чтобы при их дальнейшем монтаже не возникло путаницы.

Следующий этап работ – устройство перекрытия, которое одновременно будет являться основанием чернового пола первого этажа. Самый правильный выбор – бетонная стяжка, для изготовления которой следует установить опалубку и залить слой раствора толщиной около 10 см.

Обязательно перед заливкой следует уложить слой тепло- и гидроизоляции, для чего можно использовать обычный рубероид, материал достаточно надежный и недорогой.

После того как стяжка наберет необходимую прочность можно установить лаги и уложить на них доски, которые и станут основанием для напольного покрытия. Эту работу можно выполнить сразу после стяжки, но лучше после того, как, например, на одноэтажный каркасный дом с плоской крышей будет установлена кровля.

Обязательно следует подумать и об утеплении такой конструкции, для чего можно использовать теплоизоляционные материалы на основе минеральной ваты или пенополистирола, хотя вполне разумно устроить изоляционный слой из керамзита или древесной стружки. Участвуйте в !

Возведение фундамента

Фундамент выбирается по желанию и может быть столбчатым, свайно-винтовым, ленточным и т.д. В данной статье рассматривается пример постройки каркасного дома со свайно-винтовым типом фундамента.

Свайно-винтовой фундамент

Подобный вид фундамента подходит к тем участкам, где имеется рыхлый или неустойчивый грунт. Этот тип фундамента обладает рядом достоинств, таким как:

  • Нет необходимости привлекать спецтехнику для его постройки.
  • Фундамент возводится в сжатые сроки: чтобы его смонтировать достаточно одних суток.
  • Огромный выбор строительного материала (свай).
  • Фундамент обладает прекрасными несущими характеристиками.
  • Это дешевый вариант фундамента, по сравнению с другими типами фундаментов.
  • Фундамент монтируется в любое время года.

На заметку! Наличие свайно-винтового фундамента не позволяет обустроить в доме подвал. Это существенный недостаток подобного варианта.

Как рассчитать количество свай?

Сваи должны иметь правильную геометрическую форму и качественные лопасти. Из соответствующей таблицы можно выбрать подходящие сваи.

Винтовая свая (диаметр трубы)Шаг установкиПрименение
2193-10Дома, пирсы, ангары
1592-5Аналогично
1332-5Аналогично
1082-5Тяжелые ворота, пирсы, ангары, дома, заборы
892-4Можно использовать в качестве дополнительных свай, для домов, хозблоков
761-3Легкие постройки, террасы, указатели, знаки дорожного движения
590.5-2Аналогично

На заметку! В условиях, когда грунт глинистый, работы следует проводить в сухую, не дождливую погоду. Сваи устанавливаются строго вертикально.

Как установить сваи самому?

В случае применения свай большой толщины, придется воспользоваться помощью спецтехники. Если выбрать сваи оптимального диаметра, то можно обойтись своими усилиями. В таком случае намного проще определиться с одинаковым уровнем установки свай.

Для начала на участке осуществляется необходимая разметка и подготавливается площадка. Желательно, чтобы она была горизонтально ровной и могла послужить своеобразным ориентиром глубины погружения свай.

Следующий этап – определение периметра будущего фундамента. Для этого, по его углам забиваются металлические прутья, после чего между ними натягивается веревка. Необходимо проверить, чтобы будущий фундамент имел прямые углы.

В первую очередь сваи устанавливаются по углам на глубину не меньше 0,5 метра. Хотя здесь все зависит от типа почвы. Установку свай лучше осуществлять вдвоем: один ввинчивает их, а второй контролирует вертикальность. Установив сваи по углам постройки, приступают к установке промежуточных свай, которые могут находиться на удалении 0,7-1,2 метра одна от другой. Все сваи ввинчиваются на требуемую глубину, после чего приступают к их выравниванию, бетонированию и монтированию оголовков на сваях.

Утепление каркасного дома

Как дальше строить каркасный дом? Пошаговое руководство для застройщикаподразумевает далее утепление дома. Необходимо провести все необходимые коммуникации и заняться внутренней отделкой и обустройством. В данный момент мы будет говорить конкретно про утепление, ведь остальные этапы хозяева дома делают в зависимости от своих предпочтений и вкусов.

Для стран постсоветского пространства обязательно делается внешнее и внутреннее утепление. Климатические условия наших стран намного суровее, чем в Европе, откуда, собственно, и пришло каркасное строительство, поэтому для комфортной жизни обязательно делается оба вида утепления.

https://youtube.com/watch?v=vgsS7OW519Q

Начинаем с внутреннего

Мы уже обшили каркас OSB-панелями. Теперь нам необходимо уложить гидроизоляционную мембрану. Она укладывается внахлест (минимум 15-20 см), работать с этим материалом нужно аккуратно, чтобы мембрана не порвалась.

Далее укладываем утеплитель. Для каркасных домов используются разные виды утеплителя, но самый распространенный – это минеральная вата, поэтому и говорить будем о ней. Маты утеплителя укладываются между брусками в 2 слоя. Место соединения двух кусков ваты в первом слое должно быть примерно на середине второго слоя. Это поможет избежать появления мостков холода.

Сверху монтируется пароизоляция, только между ней и самим утеплителем обязательно оставляют вентиляционный зазор.

Далее переходим к внутренней обшивке стен. Чаще всего в этих целях используется гипсокартон.

Наружное утепление

На ту же OSB-панель монтируем деревянную обрешетку. Далее работа проходит по тому же принципу: монтаж гидроизоляционной мембраны, утеплитель, пароизоляция и внешняя обшивка стены.

Устройство кровли и обшивка стен

Следует отметить, что утепление каркасного дома во многом зависит от выбора оконных конструкций. Рекомендуется, в зависимости от климатического региона остановить свой выбор не менее чем на двухкамерном варианте, но значительно бо?льшую эффективность имеют трехкамерные, рекомендованные для регионов со стойкими, но умеренными холодами.

Важным аспектом в деле сохранения тепла и создания комфортных условий для круглогодичного проживания является надежная и эффективная ветрозащита каркасного дома, для устройства которой рекомендовано использовать специальные мембраны, монтируемые как отдельный слой внутри обшивки стен.

Строительство каркасных домов, отзывы жильцов. – здесь больше полезной информации.

Каркасный дом 6 на 6, кровля. Видео:

Но если этот момент был упущен, а пережитая зима в доме показала, что без нее не обойтись, допускается ее укладка с наружной стороны дома, под облицовку или как отдельный слой, например, вентилируемого фасада.

До того как сделать «кровельный пирог», следует правильно выбрать материал для него, который не только должен обеспечивать необходимую теплозащиту дома, но и быть эффективным элементом для воздухообмена, так как вентиляция в каркасном доме должна обеспечиваться не только принудительным способом, но и насколько возможно естественным.

Для этого необходимо правильно выбрать утеплители и обязательно, кроме гидроизоляционного слоя, уложить и пароизоляционный.

Вас заинтересует эта статья – Быстровозводимые дома своими руками.

После кровли наступает черед стен, обшивку которых следует проводить одновременно с прокладкой утеплителя и паро-, гидроизоляционных слоев. Кроме того, в дальнейшем, стены каркасного дома можно отделать любыми материалами.

А вот если стоит вопрос о том, как утеплить каркасный дом для зимнего проживания, то выбор в пользу «мокрого фасада», является оптимальным.

Для оформления внутреннего пространства широко используются гипсокартонные системы, позволяющие воплотить в интерьере помещения любые дизайнерские проекты. Для декоративной отделки могут использоваться те же материалы, что и для домов построенных из традиционных материалов.

Планирование проекта и этапы возведения каркасного дома

Преимуществ строительного процесса дома на каркасной основе много:

  • небольшой вес элементов и узлов из дерева, что позволяет обойтись без аренды спецтехники;
  • недорогой строительный процесс;
  • высокая скорость возведения деревянного дома;
  • малый вес дома позволяет построить его на фундаменте облегченного типа, что удешевляет проект и облегчает строительство жилья.

Выбирая тип фундамента, принимают во внимание полный вес дома с мебелью и коммуникациями и состав почвы. На глинистых грунтах рекомендуется обустраивать монолитное основание. При песчаной почве подойдет мелкозаглубленный ленточный или столбчатый фундамент

При этом любой тип фундамента необходимо гидроизолировать и обеспечить хороший дренаж по периметру дома, чтобы подпочвенные воды не проникали в деревянные конструкции дома

При песчаной почве подойдет мелкозаглубленный ленточный или столбчатый фундамент. При этом любой тип фундамента необходимо гидроизолировать и обеспечить хороший дренаж по периметру дома, чтобы подпочвенные воды не проникали в деревянные конструкции дома.

Фундамент каркасного дома

Строится каркасный дом на основе двух распространенных технологий:

  1. Строительство из заводских блоков;
  2. Самостоятельное строительство из закупленных стройматериалов.

Проект, эскиз или план каркасного здания, смета и учет непредвиденных расходов – обязательное условие успешного строительства. Проектирование учитывает параметры дома и фундамента, почвы и участка, кровли и перекрытий, свойства стройматериалов и требования к ним по влагозащищенности, теплоотдаче и шумоподавлению.

Застройщики часто выбирают типовой проект каркасного дома, который изначально предусматривает строительные, технологические и архитектурные нюансы.

При разработке индивидуального проекта лучше обратиться к профессионалам – слишком много можно допустить ошибок и оставить неучтенными «мелочи», влияющие на проживание в доме каркасного типа, на его качество и долговечность конструкции.

Очевидные преимущества каркасного дома таковы:

  1. Низкая себестоимость строительства.
  2. Ускоренный процесс возведения каркаса и его обшивки;
  3. Экономичность строительства, не влияющая на качество и долговечность здания;
  4. Деревянный каркас — это прокладывание коммуникаций между обшивкой, а значит – экономия внутреннего пространства;
  5. Облегченный и недорогой фундамент;
  6. Всесезонность строительства;
  7. Возведение каркасного дома без использования спецтехники и дорогостоящего оборудования;
  8. Высокая сейсмоустойчивость за счет упругости древесины;
  9. Длительный срок службы – больше 80 лет.
