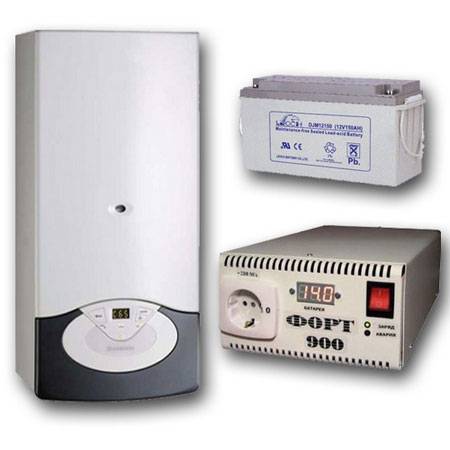

ИБП для газового котла

Виды ИБП

Всегда стремитесь покупать те инверторы, в которых изначально встроен стабилизатор напряжения.

По данному параметру ИБП можно разделить на 3 вида:

off line – какое напряжение в них подается, такое и выходит

Переменное 200В подали, такое же переменное 200В и получили на выходе. При отклонении параметров сети за минимальные или максимальные диапазоны, он просто включит инвертор и начнет забирать энергию с аккумулятора.

Некоторые удивляются, почему их АКБ так быстро разряжаются. Хотя никаких отключений вроде бы и не было. Просто проверьте входное напряжение и все станет ясным.

on-line – в них переменное напряжение сначала преобразуется в постоянное, исправляется, а затем опять выдается переменное

То есть, все плохие параметры сети (синусоида, перепады напряжения, частота) выравниваются и сглаживаются до номинальных значений.

линейно-интерактивные – в них не преобразуется частота, а есть только встроенный стабилизатор

Самые лучшие и совершенные модели на сегодняшний день это онлайн.

Их обязательно нужно устанавливать в том случае, если у вас возможно временное или длительное питание от генератора.

Там зачастую наблюдаются проблемы с частотой отличной от 50Гц.

Модели двойного преобразования

ИБП с двойным преобразованием считаются самыми инновационными. К лучшим моделям ИБП для газовых котлов относятся: Powerman online 1000 plus, Ippon innova g2 euro 3000, Challenger homepro 1000 и Hiden UDC9101h.

Powerman online 1000 plus

Этот бесперебойник относится к разряду не дорогих устройств с двойным преобразованием. Модель управляется с ЖК-табло кнопками.

Устройство переключится при скачках 115 В — 295 В. Многоуровневая система защиты обеспечить стабильный уровень напряжения и экономный расход аккумулятора.

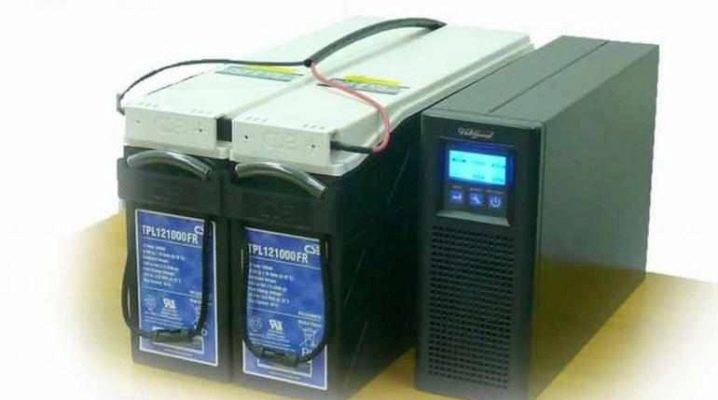

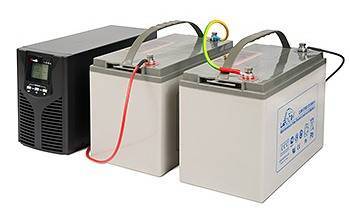

Единственным недостатком ИБП является его масса. Для установки двух аккумуляторов понадобится полноценный стеллаж.

Прибор отличается:

• качественной заводской сборкой;
• чистой синусоидой;
• двойным преобразованием.

Ippon innova g2 euro 3000

Отличительная особенность ИБП для котлов отопления – его высокая выходная мощность. Он мгновенно переключается, защищен от перегрузки или сбоев. Покупатели отмечают высокую мощность устройства и универсальность.

Недостатка у этой модели всего три:

• высокая цена;
• большие размеры;
• шум во время эксплуатации.

Challenger homepro 1000

Это бесперебойник известного китайского производителя с хорошим функционалом. Стоит относительно не дорого, но батарей в комплектации нет.

Мощность ИБП 900 Вт. Он может использоваться для оборудования с высокой чувствительностью. Устройство защитит от перепадов напряжения и резкого выключения света благодаря встроенному реле.

Стоит учесть, что устройство нельзя эксплуатировать в холодных помещениях с температурой ниже +5 градусов в грязных, запыленных помещениях.

К преимуществам Challenger homepro 1000 относят:

• Конкурентную цену.
• Удобный жидкокристаллический экран.
• USB и RS-232.

Недостатки:

Отсутствие батарей в комплекте, которые быстро будут разряжаться.

Hiden udc9101h

Этот бесперебойник нового поколения для электрических котлов. При необходимости подключается дизельный генератор.

Hiden udc9101h выгодно отличается от прочих моделей:

• Тихой работой.
• Небольшими размерами.
• Автоматическим переключателем.
• Возможностью установки батарей с разной емкостью.

Среди недостатков:

• Отсутствие АКБ.
• Слишком маленькие размеры дисплея.

Зачем нужен ИБП, если и так все хорошо?

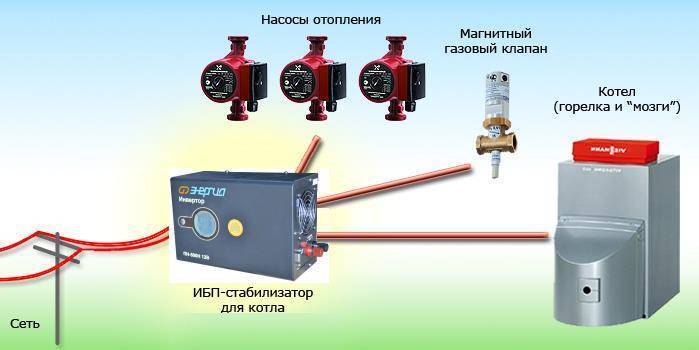

80% выпускаемых газовых котлов не могут полноценно работать без подключения к сети. Такие элементы как: циркулярный насос, система розжига, контроллер и даже вентиляция не обходятся без электрической энергии.

Некоторые люди устанавливают в котел специальные GMS-модули, с помощью которых управление системами осуществляется на расстоянии. Однако, работа сразу же прекратится, когда отключат электроэнергию, а дом начнет постепенно охлаждаться.

Нельзя забывать, что электрические элементы зависят от параметров напряжения. Если в крупно населённых городах с электричеством проблем не возникает, то в загородных поселениях ситуация обратная. В первую очередь, на это влияет протяженность электросетей, которая ухудшает частотные характеристики тока. По этой причине после покупки котла, он просто не включается или некорректно работает. Однако, даже с этими проблемами хорошо справляется источник бесперебойного питания.

В чем преимущество ИБП?

Это частый вопрос среди людей, которые никогда не сталкивались с неправильной работой электрического напряжения. Это не означает, что ИБП для них бесполезная вещь, ведь он имеет как минимум 6 плюсов:

1. Постоянная защита от скачков напряжения. При этом простое устройство можно купить за 1000 рублей, в то время как цена электронной платы находится в районе 9-12 тыс. руб.;
2. Установка проводится за 5 минут;
3. ИБП самостоятельно следит и контролирует параметры сети;
4. Средний эксплуатационный срок – 5-8 лет;
5. Не требует частого обслуживания;
6. Не издает звуков.

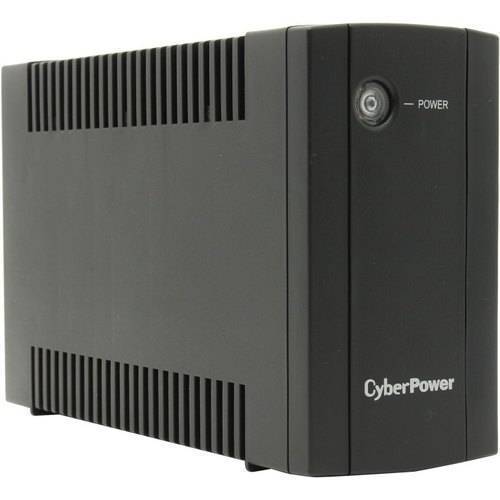

CyberPower UTC650E

Дешевый ибп для отопительного котла всего за 40 долларов. Он подойдет на тот случай, если в районе часто происходят кратковременные отключения электричества. Она вполне подходит для подключения к отопительной системе, так как время переключения на аккумуляторное снабжение составляет всего 4 миллисекунды.

Сделан максимально просто, управление полностью отдано единственной кнопке. Она выполняет функцию включения/выключения, а также может убрать сигнал. На корпусе расположено 2 розетки европейского типа. Модель напольного типа, но очень компактная. Этот компьютерный бесперебойник для отопления всегда можно убрать в шкаф и он не будет мешаться.

Кроме котла хотелось бы защитить стиральную машину, холодильник, стерео-систему, кондиционер и т.д.

Это самый популярный вариант для загородного дома.

4.1. Стабилизатор на весь дом

Фактически вариант 4.1. это повторение пунктов 1 и 2, но в масштабе всего дома и нюансом трехфазных стабилизаторов.

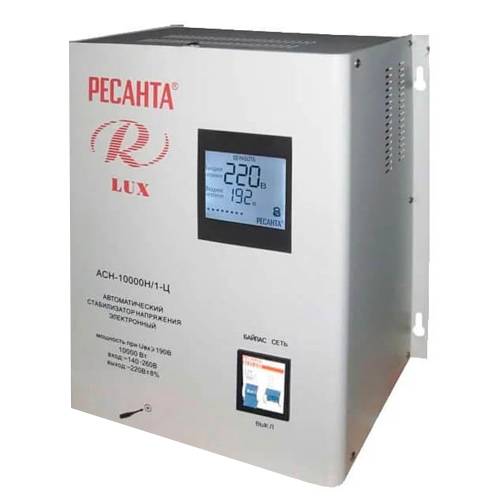

Рис.6. Ресанта АСН-10000/1-Ц подойдет для небольшого дома с мощностью всех приборов до 7-8 кВт (10 кВ·А).

Поэтому совет простой, если позволяет бюджет, стоит выбирать из этих трех вариантов, все три крайне достойны. Ниже (пункт 4.2.) описаны конкретные примеры для инверторных, симисторных и тиристорных моделей.

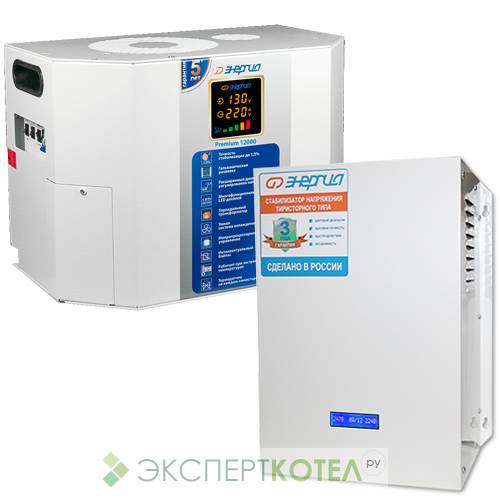

Рис.7. Энергия Classic 12000 (тиристорный, справа) и Энергия PREMIUM 12000 (симисторный, слева), оба на 12 кВ·А (~10 кВт), отличие от предыдущего (Рис.6.): быстрые силовые ключи, маленькая погрешность 5% и 1,5% соответственно, больше вариантов защиты и расширенная гарантия от завода — 3 и 5 лет.

4.2. Стабилизатор на весь дом и ИБП для котла

Суть метода в установке стабилизатора на весь дом (предыдущий пункт 4.1.) для всех электроприборов и отдельно для автономности котла ставится ИБП (пункт 3.).

• Пример 1. Дом подключен к 220 вольт (10 кВт), техника Штиль:
• — Бюджет ~81 000 руб.

• Пример 2. Дом подключен к 220 вольт (10 кВт), техника Энергия:
• — Бюджет ~69 700 руб.

• Пример 3. Дом подключен к 220 вольт (10 кВт), техника Энергия:
• — Бюджет ~81 900 руб.

• Пример 4. Дом подключен к 380 вольт (15 кВт), техника Энергия:
• — Бюджет ~102 500 руб.

• Пример 5. Дом подключен к 380 вольт (15 кВт), техника Энергия:
• — Бюджет ~137 900 руб.

• Пример 6. Дом подключен к 380 вольт (15 кВт), техника Энергия и Штиль:
• — Бюджет ~95 600 руб.

• Пример 7. Дом подключен к 380 вольт (15 кВт), техника Энергия и Штиль:
• — Бюджет ~145 740 руб.

Виды бесперебойников

Сегодня торговая сеть предлагает ИБП трех видов:

• off-line (он-лайн) ;
• on-line (оф-лайн);
• Line-Interactive (лайн-интерактив ли линейно-интерактивные).

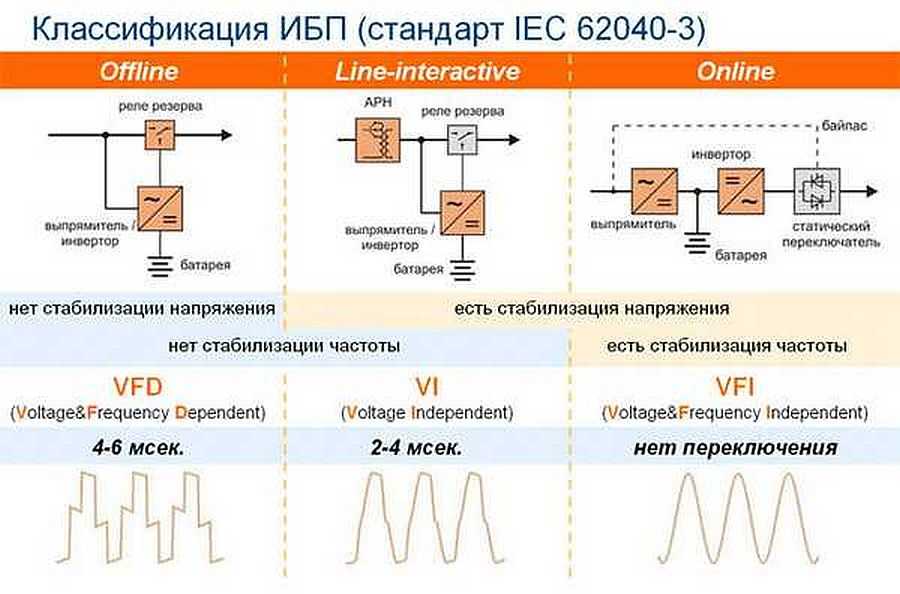

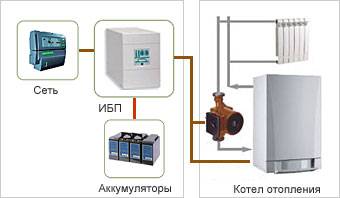

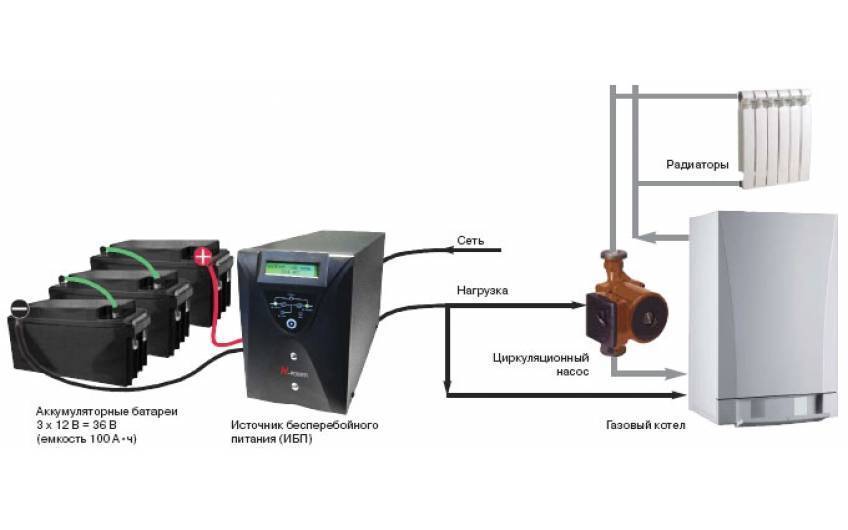

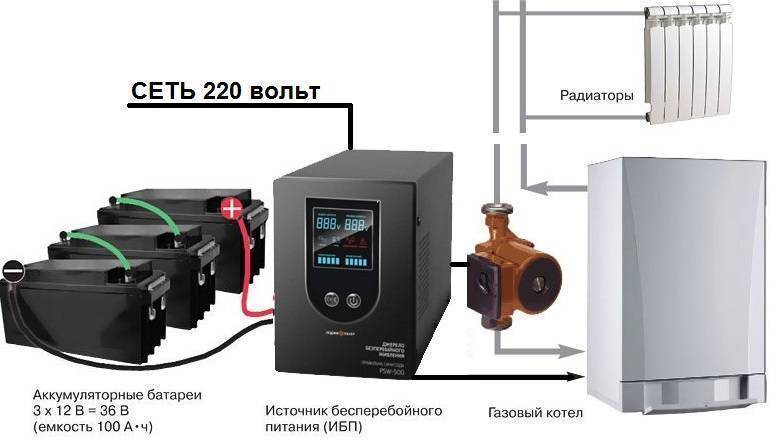

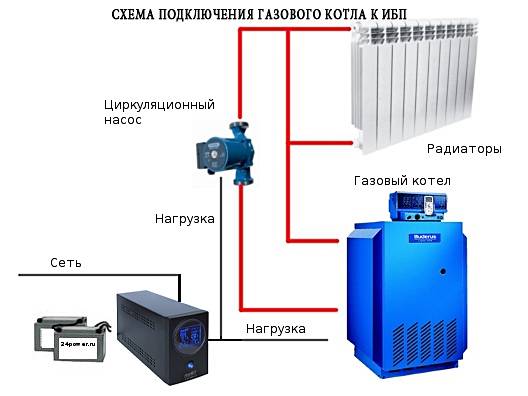

Типы ИБП для газовых котлов и блок-схемы их подключения

Ofline ИБП (резервного типа)

Это самые простые и дешевые источники бесперебойного питания. Off-line с английского можно перевести я как «не в линии», что отображает принцип работы данного устройства. В бесперебойнике данного типа выставляется верхний и нижний предел напряжения, при котором котел работает нормально. Пока параметры сети находятся в этих рамках, питание подается напрямую — с линии.

Если напряжение становится больше или меньше, срабатывает реле переключения, питание подается через ИБП от аккумуляторов. Когда параметры сети возвращаются к норме, снова срабатывает реле, отключая источник бесперебойного питания. Для газового котла подобная защита, конечно, лучше чем ничего, но при включении/отключении в сети наблюдаются существенные скачки напряжения. Так что стабилизация в данном случае не полная — нет больших провалов или пиков, но напряжение питание далеко не идеально. Второй недостаток бесперебойников офлайн типа — они не могут исправлять форму синусоиды.

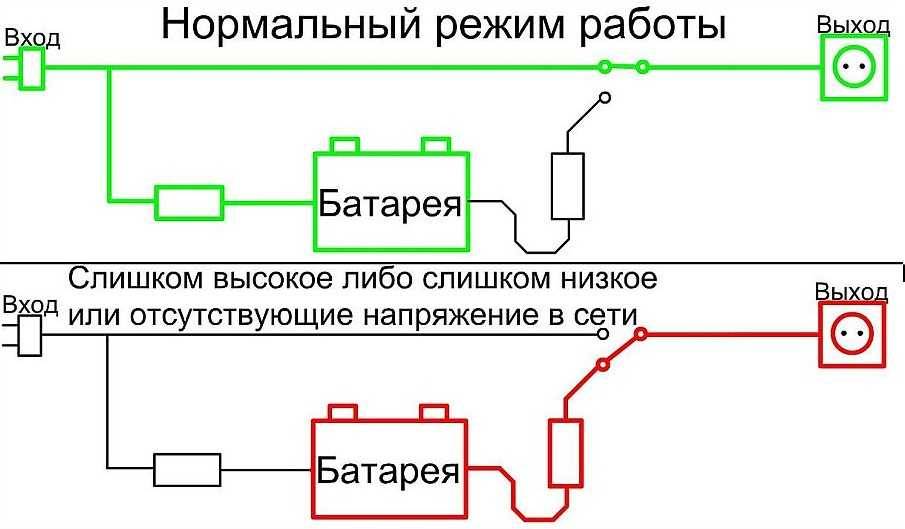

Схема работы оффлайн ИБП (UPS)

Потому оф-лайн источники бесперебойного питания для газовых котлов стоит использовать только в том случае, если у вас уже установлен стабилизатор на ломе или квартире. Он выдает идеальное напряжение, а ИБП в данной схеме просто при отсутствии напряжения подключает аккумуляторы. Эта схема является дорогой, но создает нормальные условия для работы оборудования, требовательного к качеству электропитания.

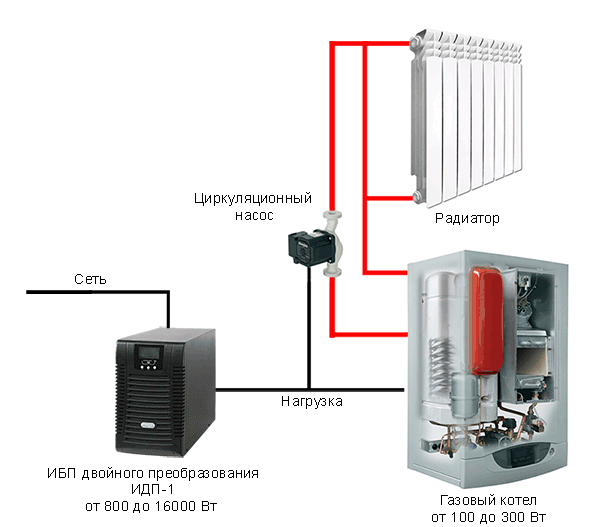

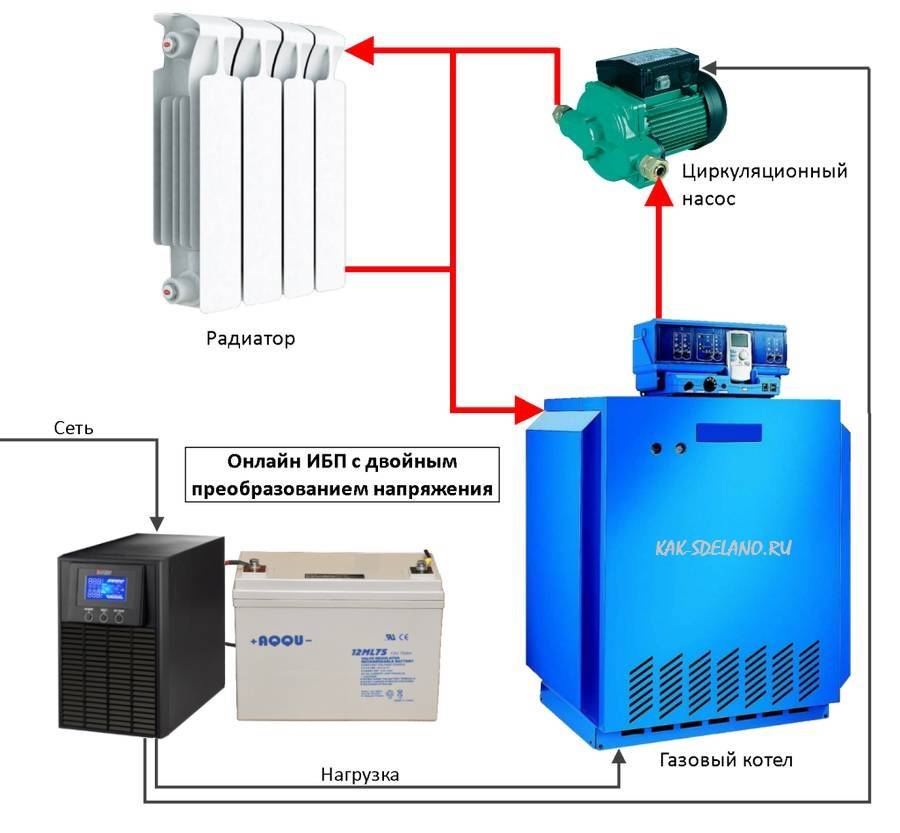

On-line ИБП (постоянного типа)

Данный тип называют еще блоками бесперебойного питания с двойным преобразованием. Все из-за принципа работы:

• Поступающее на вход переменное напряжение преобразуется в постоянное и используется для заряда подключенных к устройству аккумуляторных батарей.
• Постоянное напряжение преобразуется в переменное с синусоидой идеальной формы.

Получается электропитание преобразуется дважды. Этим гарантируется стабилизация напряжения и идеальная форма синусоиды.

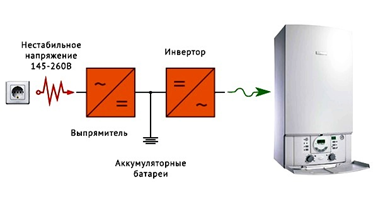

Схема работы онлайн бесперебойника

Он-лайн бесперебойники подключаются в разрыв цепи питания. Пока напряжение нормальное, преобразуется линейное питание, при пониженном напряжении его недостаток восполняется за счет заряда батарей, при отсутствии электропитание подается от АКБ.

Недостаток данного оборудования — высокая цена и быстрой разряд аккумуляторов, который обусловлен тем, что он расходуется на выпрямление скачков. Тем не менее, если вам нужен лучший источник бесперебойного питания для газового котла — покупайте оборудование онлайн типа.

Line-Interactive (линейно-интерактивные)

Свойства и характеристики бесперебойников этого типа не так хороши как у онлайн моделей, но и не настолько плохи, как у агрегатов оффлайн. Имеются все те же аккумуляторные батареи и переключатель, который при понижении напряжения подключает ИБП. Но для стабилизации напряжения имеется специальный блок — автоматический регулятор напряжения (АРН на рисунке выше).

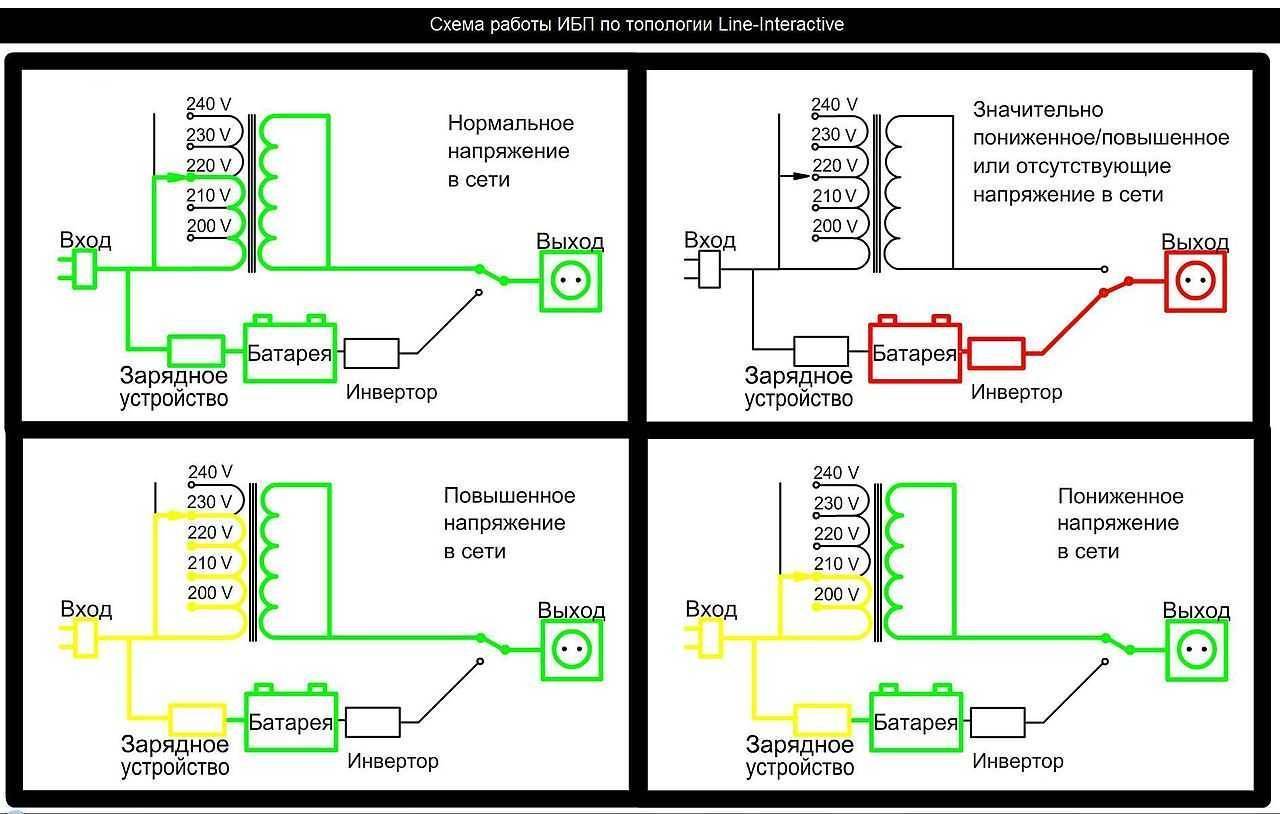

Как работает интерактивный источник бесперебойного питания

Недостаток линейно-интерактивных источников бесперебойного питания для газового котла — немоментальное переключение при изменении напряжения. Но оно намного меньше чем в аппаратах оффлайн, зато напряжение поддерживается постоянным (в определенных пределах). Это оборудование — оптимальный выбор, так как при относительно небольшой цене гарантирует неплохие результаты.

Необходимость приобретения

Современные газовые котлы нуждаются в постоянном подключении к источнику питания. От сети работает управляющий блок, циркуляционный насос, система розжига и принудительная вентиляция.

Продвинутые пользователи устанавливают специальные модули, с помощью которых управляют системой на расстоянии.

При отключении электричества прибор продолжает работать. Большинство моделей способные не только обеспечить котел питанием, но и наладить его работу при скачках напряжения.

Преимущества бесперебойного источника питания:

• приемлемая стоимость;
• простой монтаж, не требующий специальных знаний;
• отличная работа при перепадах напряжения;
• автоматический контроль всех параметров;
• срок службы до 7 лет;
• бесшумная работа.

Резервные модели

Среди всех резервных ИБП для отопительных котлов стоит выделить Теплоком от компании Бастион, wow 500 u, ИБПС 12 и electric back ups be700g rs.

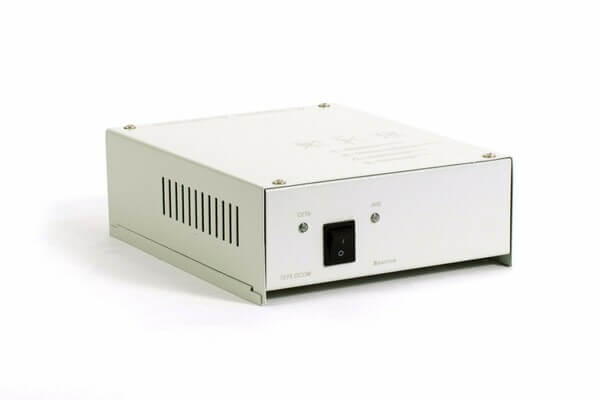

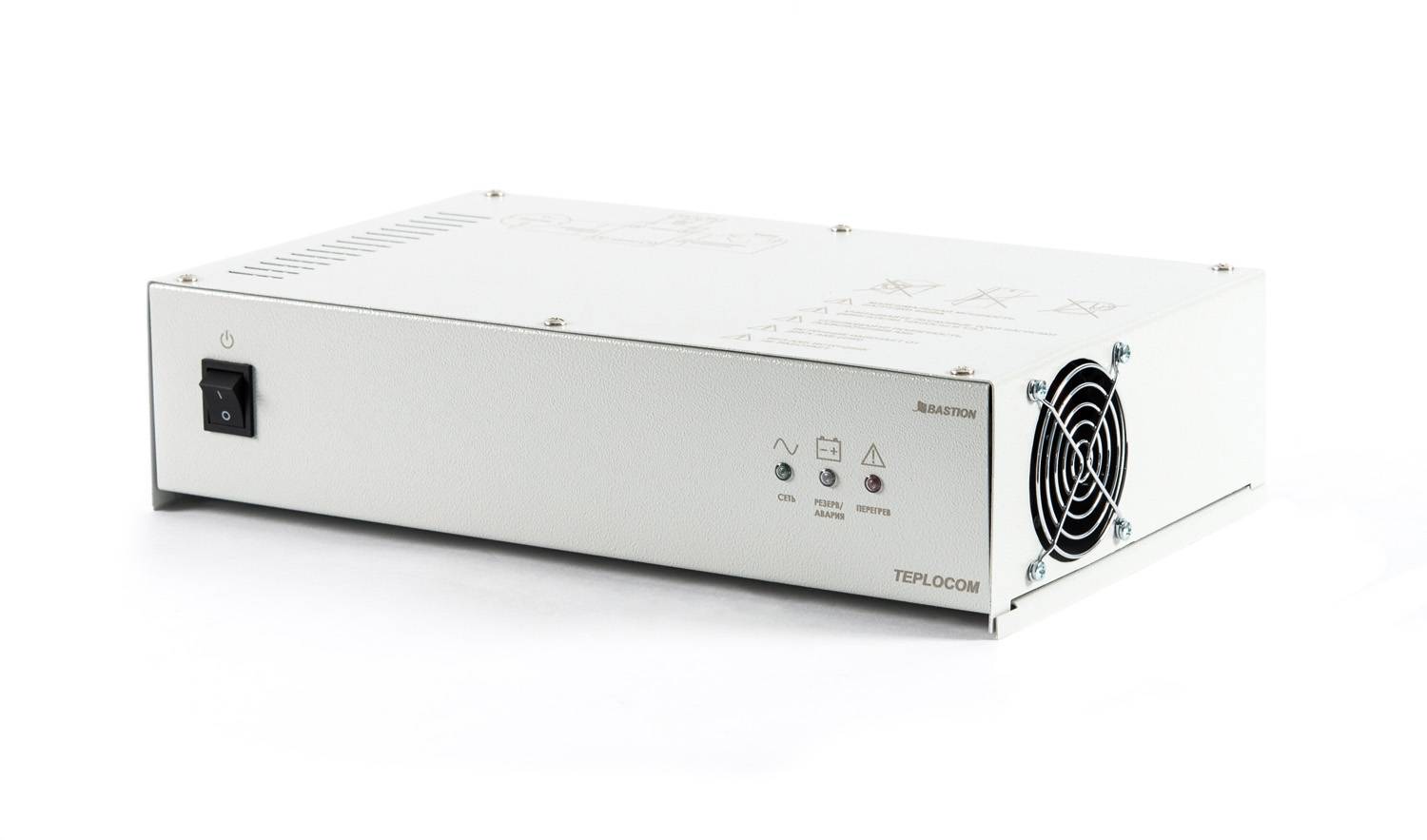

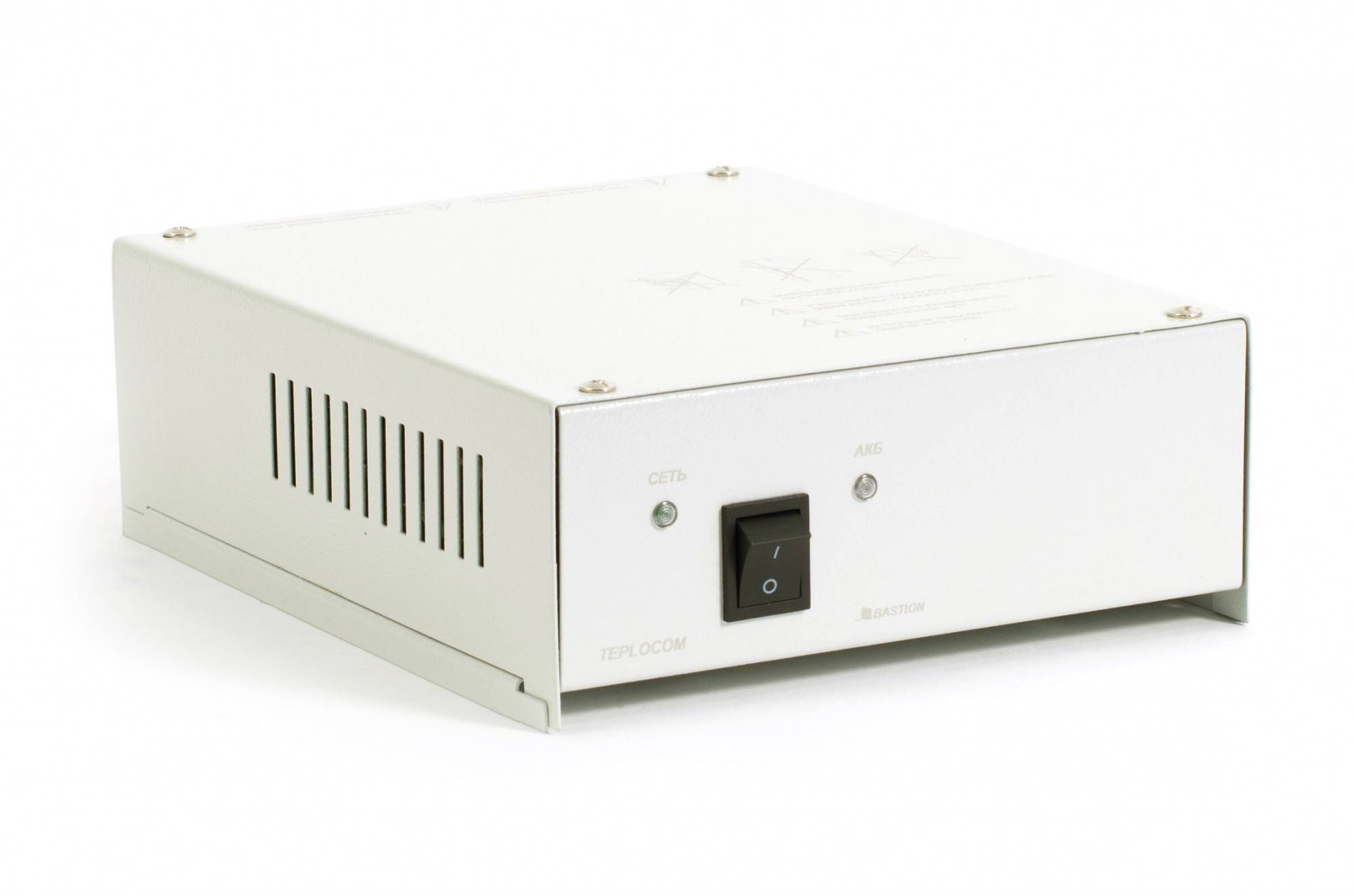

Бастион teplocom 300

Российский ИБП резервного типа переключается за одну секунду. Он популярен за надежную сборку, небольшие размеры и стабильную работу.

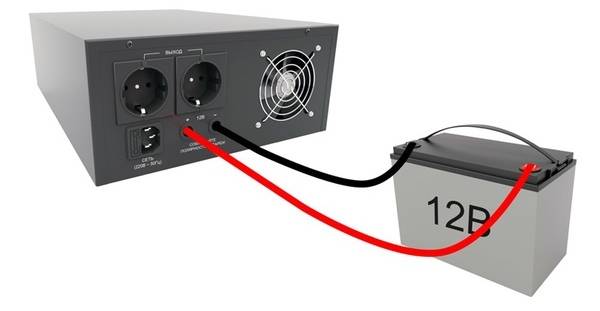

Это ибп с внешними АКБ, которые нужно приобретать отдельно. Кроме того, если в доме скачет напряжение, производители рекомендуют установить стабилизатор на входе.

Недостатки:

• Предохранитель плавится.
• Аккумулятор покупается отдельно.
• Величина выходной мощности всего 200Вт.

Впрочем, за свою цену прибор отлично справляется с задачей. Хотя иногда бывают задержки, и котел переходит на ИБП больше, чем через 1 секунду.

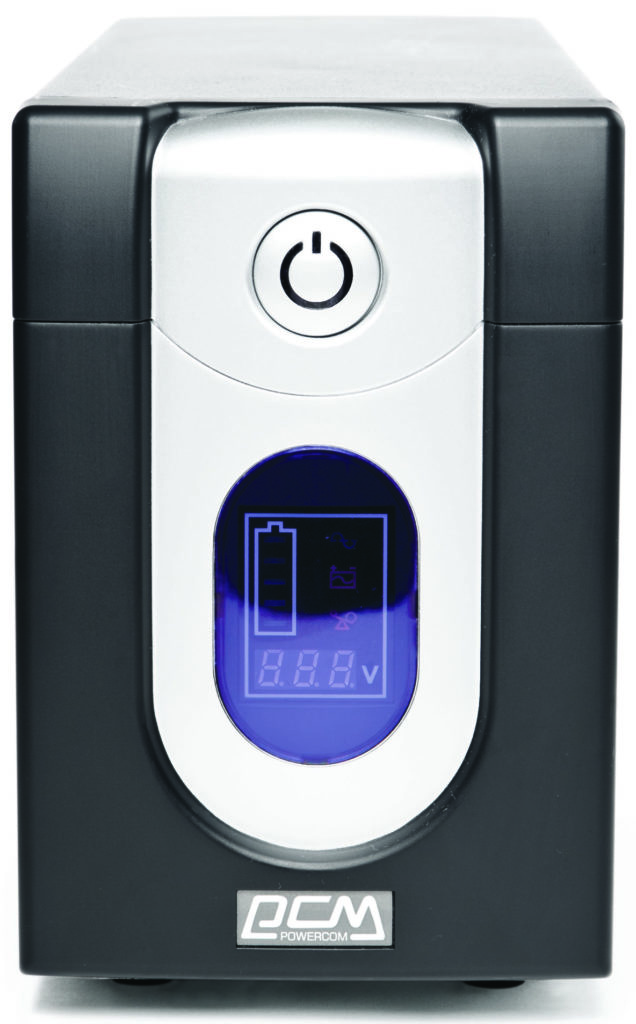

Powercom wow 500 u

Еще одно компактное устройство без аккумуляторов и с минимумом функций. Диоды светятся слабо, батарея имеет нестандартный размер. А мощность на выходе всего 250 Вт.

Впрочем, устройство оборудовано USB-портом, тремя евроразъемами под розетки, индикаторами, горячей заменой батарей. Его даже можно закрепить на стене.

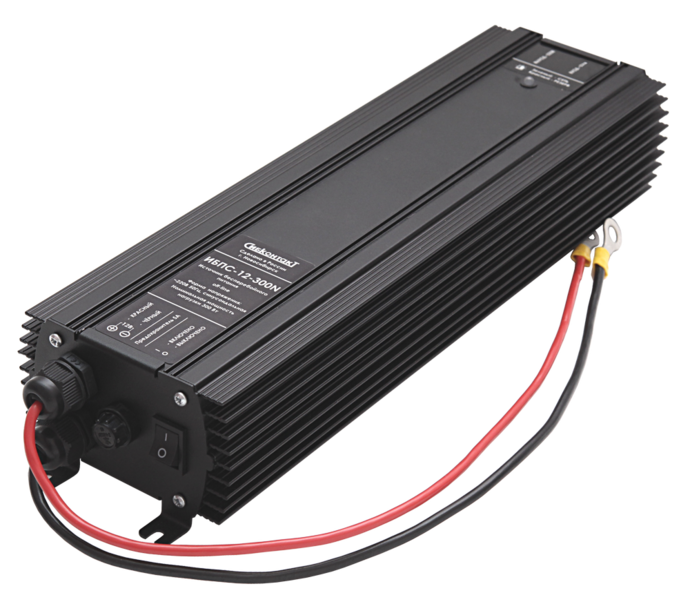

СибКонтакт ИБПС 12 300N

Российский ИБП, подходящий для большей части газовых котлов, переключается за 0,8 секунды. Это прибор с внешним аккумулятором до 200Ач, который не входит в комплект и оборудованной системой защиты от аварий.

ИБП отличается надежностью. При сборке производитель использовал детали от мировых компаний, доказавших свой профессионализм.

Недостатка у ИБПС 12 300N всего три:

• Дорогой.
• Аккумулятор нужно покупать отдельно.
• Нет ЖК-экрана и звуковых сигналов.

APC by Schneider Electric Back UPS BE700G-RS

Выходная мощность в 405Вт выгодно выделяет этот ИБП среди прочих резервных ИБП. Он оборудован несколькими разъемами, ступенчатой аппроксимацией синусоиды, автопредохранителем.

Пользователи жалуются, что прибор издает шум при работе и не мониторит потреблённую мощность.

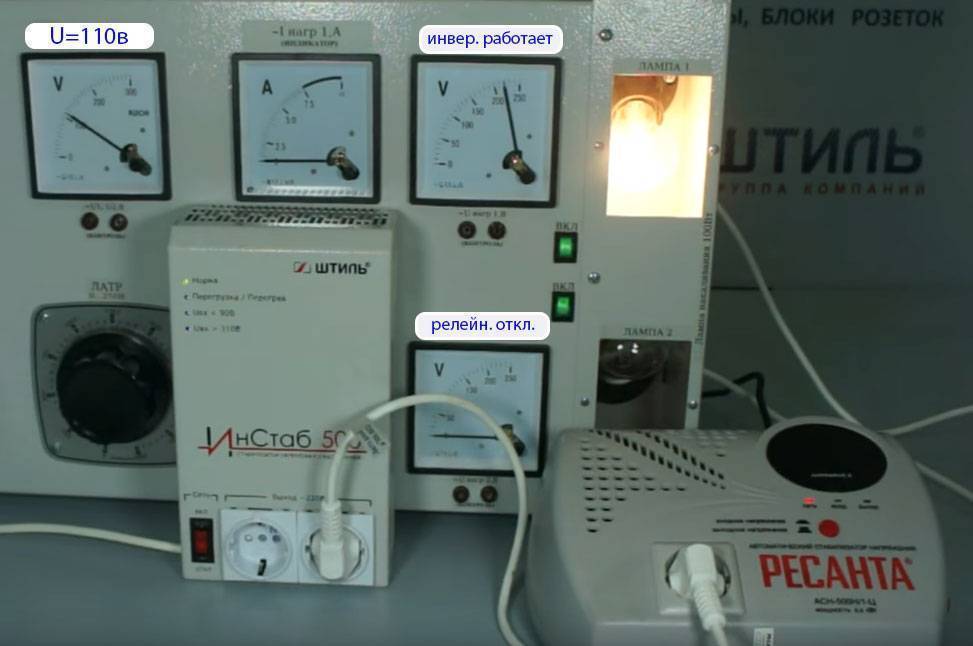

Нужен ли стабилизатор, если есть ИБП

Электроснабжение загородных домов характерно не только частыми перебоями, но и низким качеством входного напряжения. Однако не стоит считать ИБП панацеей от этих бед.

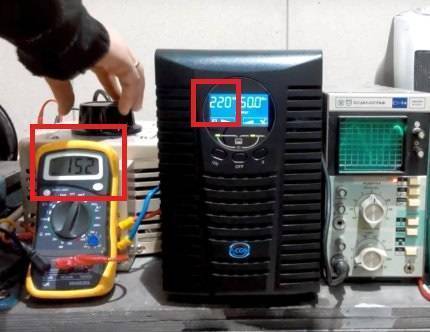

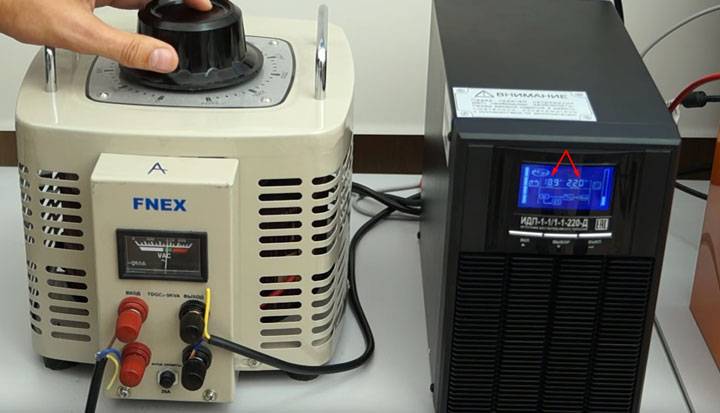

Не все модели могут ”вытягивать” слишком низкое напряжение (менее 170-180В).

При такой просадке, прибор будет уходить в ошибку, отключаться и пищать. Соответственно вместе с ним будет отключаться и котел, либо сразу переключаться на АКБ.

При этом, на самом UPS может быть указано, что он рассчитан на работу при напряжении 180В. В чем же дело, обманули в магазине?

Поэтому, если у вас действительно есть серьезные и постоянные проблемы с входным U<200В, то все-таки придется на вход установить нормальный инверторный стабилизатор.

Иначе питание котла будет постоянно осуществляться только от аккумуляторов. А это срока службы им не прибавит.

Инверторный стабилизатор спокойно выравнивает параметры до нормы, начиная с просадок до 90В.

Как выбрать ИБП для газового котла

При выборе блока питания нужно оценить каждую модель по следующим параметрам.

Первый критерий – тип устройства. Различают резервные, интерактивные и с двойным преобразованием. Резервные не подходят для помещений со скачками тока. Несмотря на низкую цену и наличие синусоиды для блоков управления высокой чувствительности, придется дополнительно купить стабилизатор, чтобы избавиться от негативного воздействия скачков. Кроме того, переключение котла на внешний источник питания происходит с большой задержкой.

В интерактивных блоках стабилизатор и инвертор уже установлены. Прибор будет работать долго и сможет отключиться молниеносно. Впрочем, иногда даже этого времени хватает, чтобы огонь в камере погас.

ИБП с системой двойного преобразования включается мгновенно, хотя стоит дороже аналогов.

Второй параметр – емкость батареи. Действует правило: больше не меньше. Размер батареи влияет на срок автономной работы.

Третий показатель – количество потребляемой мощности. Этот параметр рассчитывается индивидуально и зависит от емкости АКБ и уровня постоянной нагрузки.

Четвертый — синусоида. Ее форма бывает аппроксимированной или обычной. Рекомендует отдавать предпочтение второму виду, иначе подключенные устройства будут быстрее изнашиваться и раньше сломаются.

Пятый критерий — с какой скоростью происходит переход на резервное питание.

Шестой — длительность эксплуатации. На нее влияет внутренняя структура батарей и режим.

Следующий критерий – наличие заземления.

И последний – производитель, его репутация, отзывы покупателей. По мнению профессионалов, предпочтительны марки TEPLOCOM, Оптима, Powerman, Энергия, Бастион.

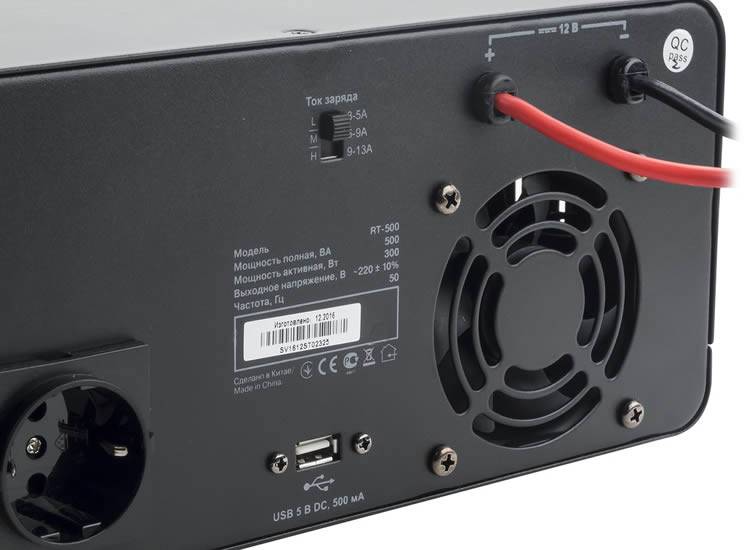

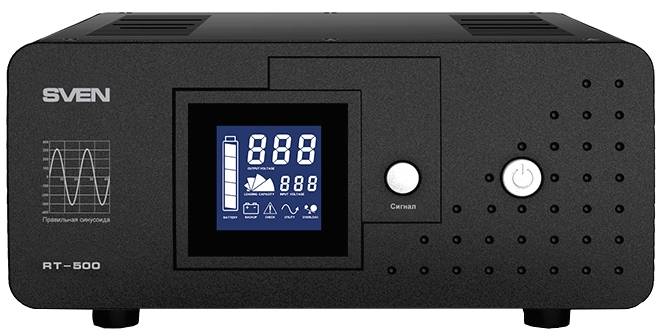

SVEN RT-500

Какой ибп выбрать для дома, чтобы не сильно потратиться? Здесь спасет российский бренд «Свен», относящийся к бюджетным моделям. Маленький, небольшой и мощный (300 ватт). Работает от стандартной однофазной сети, поэтому с подключением проблем не возникает.

Как и вся техника от этого производителя, очень простая в управлении. Не понадобится специальных знаний, чтобы его настроить и ввести в эксплуатацию. Все значения выдаются на жидкокристаллический дисплей, а управляется всего 2 кнопками.

Стабильность выходного сигнала также высока. Недостаток – высокий уровень шума. Он достигает 56 децибел, поэтому иногда может серьезно мешать, особенно во время сна. С другой стороны, вопрос “какой лучше блок питания из настенных взять для маленькой квартиры” эта модель закрывает.

Виды ИБП

На рынке существуют десятки производителей, которые выпускают бесперебойники для различного ценового сегмента. Однако, в бюджетных моделях функционал и автономная работа в разы уступает дорогим устройствам.

По принципу действия оборудование делится на 3 категории:

• Резервные (offline);
• Непрерывные (online);
• Линейно-интерактивные.

Теперь подробно о каждой группе.

Резервные

Если в сети присутствует электроэнергия, то этот вариант выступает в роли посредника.

Как только электричество отключают, ИБП автоматически переводит подключенное устройство на питание от АКБ.

Такие модели оснащены батареями емкостью от 5 до 10 Ач, что является достаточным для корректной работы на протяжении получаса. Главная функция этого прибора – не допустить мгновенную остановку отопительного прибора и дать достаточно времени пользователю для правильного отключения газового котла.

К достоинствам такого решения относится:

• Бесшумность;
• Высокий КПД, если питание осуществляется посредством электрической сети;
• Стоимость.

Однако у резервных ИБП имеется ряд недостатков:

• Продолжительное время переключения, в среднем 6-12 мс;
• Пользователь не может изменять характеристики напряжения и тока;
• Маленькая емкость.

В большинстве устройств подобного типа поддерживается установка дополнительного внешнего питания. Поэтому время автономной работы в разы увеличивается. Однако эта модель, так и останется переключателем питания, большего от нее требовать нельзя.

Непрерывные

Этот тип работает независимо от выходных параметров сети. Питание газового котла осуществляется за счет питания от батареи. Во многом это стало возможно, благодаря двухэтапному преобразованию электрической энергии.

Напряжение от сети поступает на вход бесперебойника. Здесь оно понижается, а переменный ток выпрямляется. За счет этого происходит подзарядка АКБ.

При отдаче электроэнергии процесс осуществляется следующим образом. Происходит преобразование тока в переменный, а напряжение увеличивается, после чего движется на выход ИБП.

В конечном результате, прибор исправно работает при отключенном электричестве. Также непредвиденные скачки напряжения или искажение синусоиды не вызовут отрицательного воздействия на отопительное устройство.

К достоинствам относится:

• Непрерывное питание даже при отключении света;
• Правильные параметры;
• Высокая степень защищенности;
• Пользователь может самостоятельно изменять значение выходного напряжения.

Недостатки:

• Шумный;
• КПД в районе 80-94%;
• Высокая стоимость.

Линейно-интерактивные

Этот тип является усовершенствованной моделью резервного устройства. Так, кроме аккумуляторных батарей, в нем присутствует стабилизатор напряжения, поэтому на выходе всегда 220 В.

Более дорогие модели способны не только стабилизировать напряжение, но и производить анализ синусоиды, а в случае, когда отклонение составит 5-10%, бесперебойник автоматически переключит питание на батарею.

Достоинства:

• Перевод происходит за 2-10 мс;
• КПД – 90-95%, если прибор работает от домашней сети;
• Стабилизация напряжения.

Недостатки:

• Отсутствует корректировка синусоиды;
• Ограниченная емкость;
• Нельзя изменять частоту тока.

Критерии выбора блока питания

Начнем с постановки задачи. После отключении электричества ИБП для котла должен мгновенно подключится, взять на себя функцию внешнего источника питания, поддерживать работу отопительного оборудования, до возобновления подачи электроснабжения.

Принцип работы ИБП: в обычном режиме блок преобразует переменный ток в постоянный и заряжает аккумулятор. Как только напряжение в сети пропадает, происходит обратный процесс — постоянный ток батареи преобразуется в переменный, который подается потребителю тока.

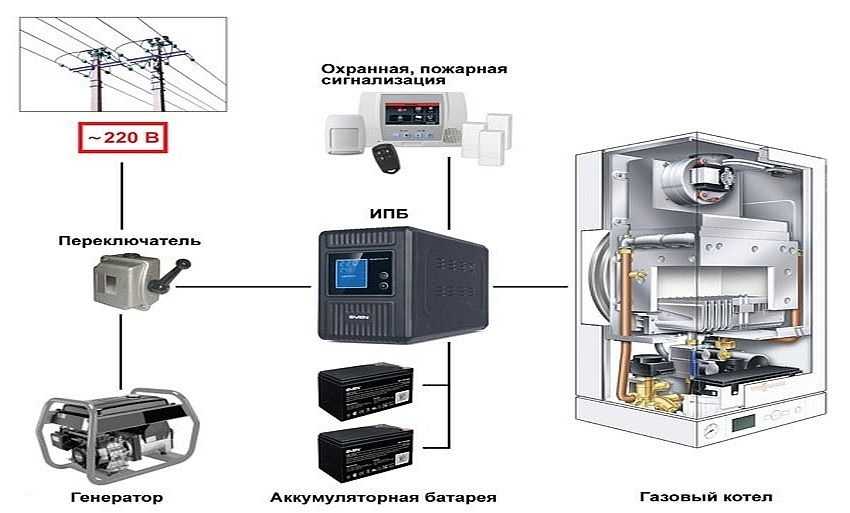

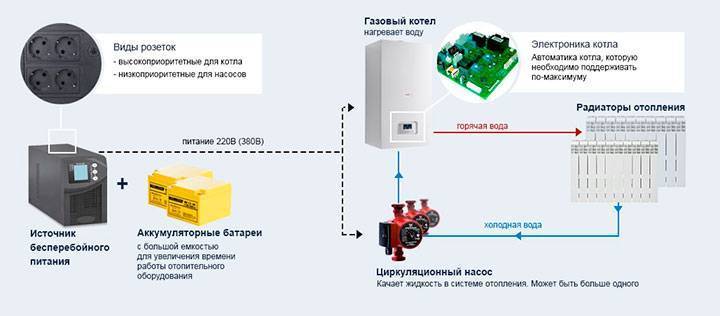

Источник бесперебойного питания для бытового котла

• потребляемая мощность котла и другого оборудования — дополнительных насосов, вентиляторов, электроприводов на смесительных клапанах, терморегуляторов;
• длительность автономной работы;
• качество электроэнергии в районе проживания.

Теперь разберем перечисленные факторы подробнее.

Как определить мощность ИБП

Поскольку во всех современных системах отопления задействовано от 1 до 10 циркуляционных насосов, «бесперебойник» обязан выдерживать высокие пусковые токи. В момент включения агрегата данный показатель возрастает минимум в 2 раза (на более мощных насосах системы водоснабжения — в 3 раза). Мощность блока питания считаем так:

1. Выясняем энергопотребление каждой единицы оборудования — котла, отдельно стоящих циркуляционных насосов, вентиляторов либо дымососов ТТ-котла, электроприводов, пеллетных/дизельных горелок.
2. Суммируем полученные данные, результат умножаем на 2.
3. Подбираем ИБП, чья мощность равна или больше полученной цифры.

Если подходить скрупулезно, то надо бы удваивать только мощность двигателей насосов и вентиляторов, ведь электроника не создает пусковых токов. Но доля электронных систем в общем энергопотреблении настолько мала, что считать ее отдельно нет смысла.

Пример. Газовая котельная установка потребляет 130 Вт, дополнительный перекачивающий агрегат — 82 Вт. Минимальная мощность источника бесперебойного питания составит (130 + 82) х 2 = 424 Вт.

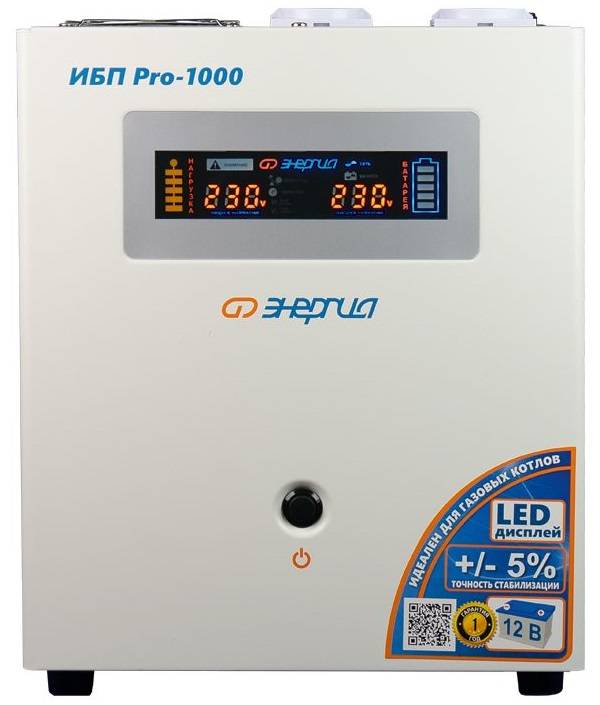

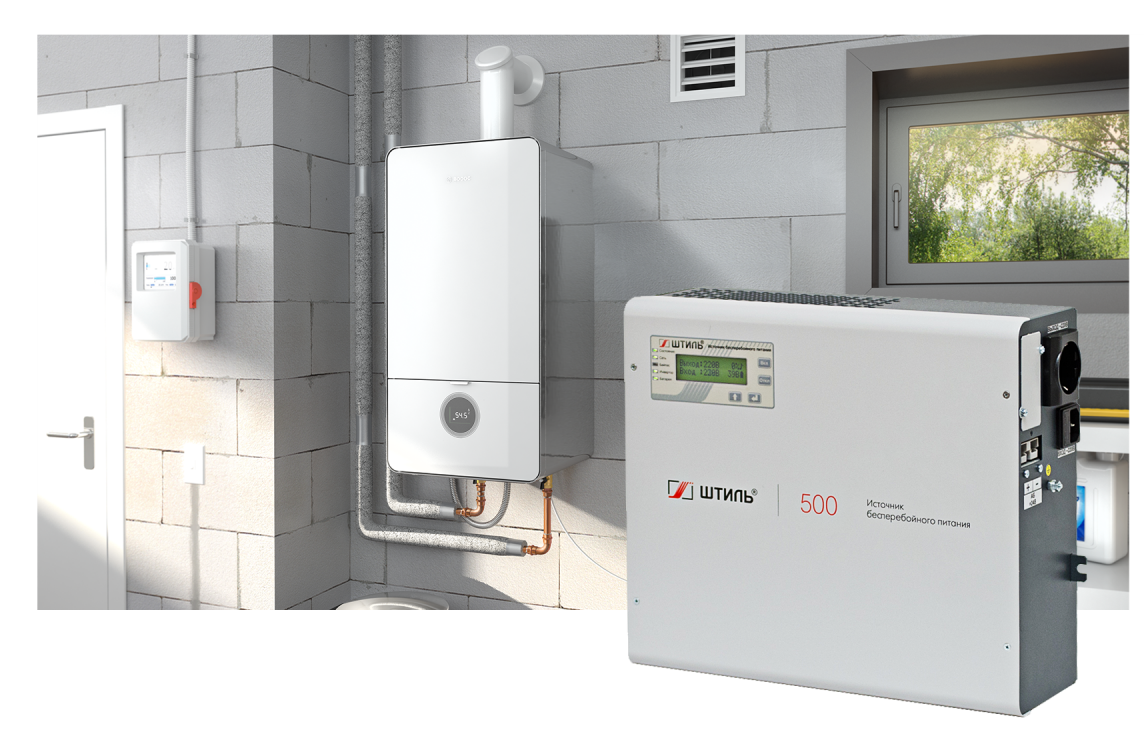

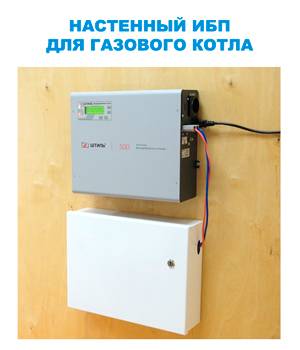

Как выбирать источник бесперебойного питания для котла

ИБП, которые применяются для электропитания газовых котлов, отличаются следующими особенностями:

• Синусоидальная форма выходного напряжения при работе от электросети и от АКБ – достигается технологией on-line («двойное преобразование»);
• АКБ повышенной емкости – обеспечивают длительную работу при отсутствии электропитания (десятки часов);
• Широкий диапазон входного напряжения, при котором ИБП не подключает аккумуляторную батарею;
• Фильтрация входного напряжения, обеспечивающее снижение искажений на выходе до уровня менее 3%;
• Система защиты от глубокого разряда АКБ – увеличивает срок службы ИБП;

Наличие режима By-Pass – препятствует повреждению ИБП при поломке, сопровождающейся коротким замыканием и превышением максимально допустимой нагрузки.

Преимущество On-Line ИБП

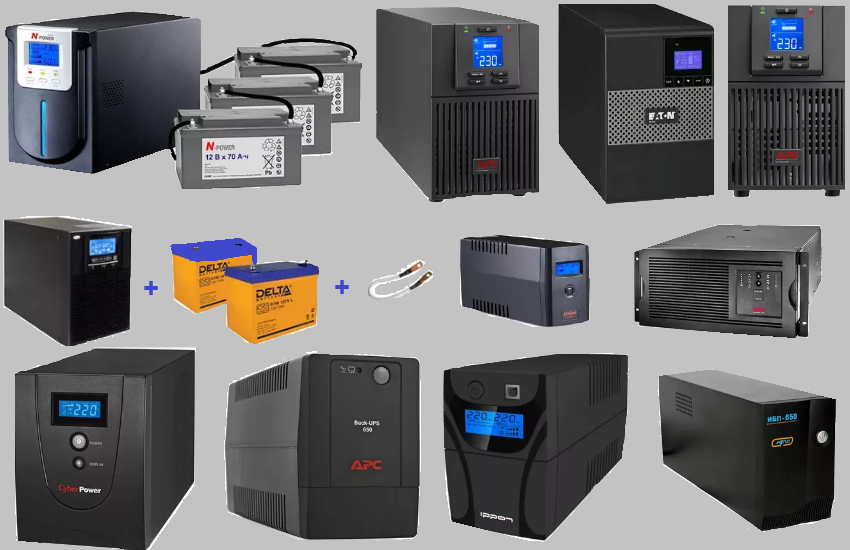

Стоимость комплекта зависит от типа ИБП. Их три: OFF-Line, Line-Interactiv, On-Line. Золотой середины нет. Неверный выбор типа ИБП может испортить электронику котла, замена которой дорого и всегда не вовремя (зимой).

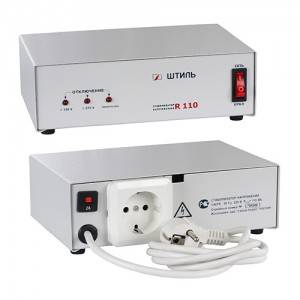

Пояснение: Line-Interactiv ИБП дешевле, но их можно применять для газовых котлов только в стабильных электросетях. Наличие внутри таких ИБП стабилизатора напряжения не преимущество – а недостаток, т.к. этот стабилизатор, на самом деле грубый и является причиной появления на выходе ИБП скачков напряжения, опасных именно для газовых котлов. Эти ИБП смогут помочь, только при отключении электричества. От помех, резких скачков напряжения они не спасают. Подробнее это описано в нашей статье: противопоказания при использовании с газовыми котлами. Этот вид ИБП идеален для твердотопливных систем отопления. Сделать сеть стабильной можно установив на вводе в дом или локально в котельной тиристорный или инверторный стабилизатор напряжения.

Как правильно установить и эксплуатировать

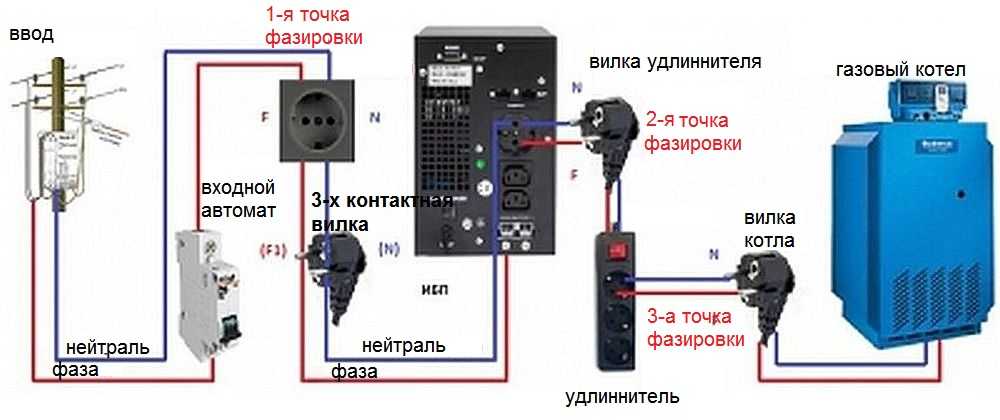

Установить ИБП довольно просто – достаточно прочитать инструкцию и подключить все внешние устройства по описанной в ней схеме.

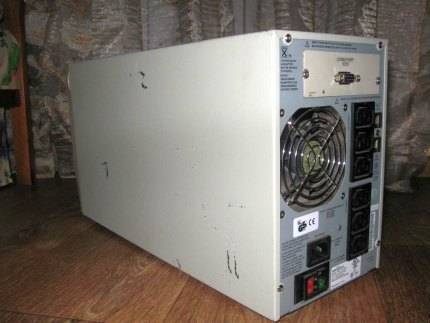

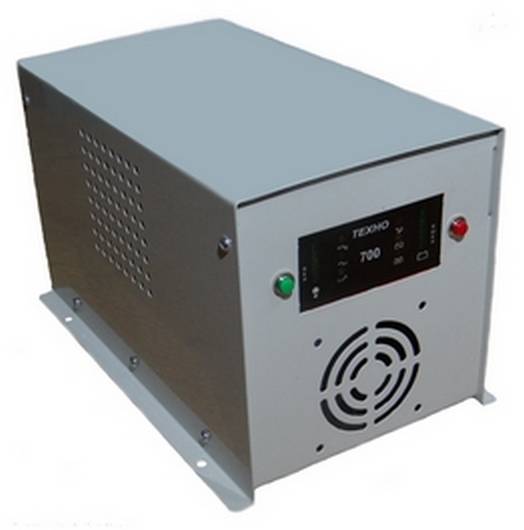

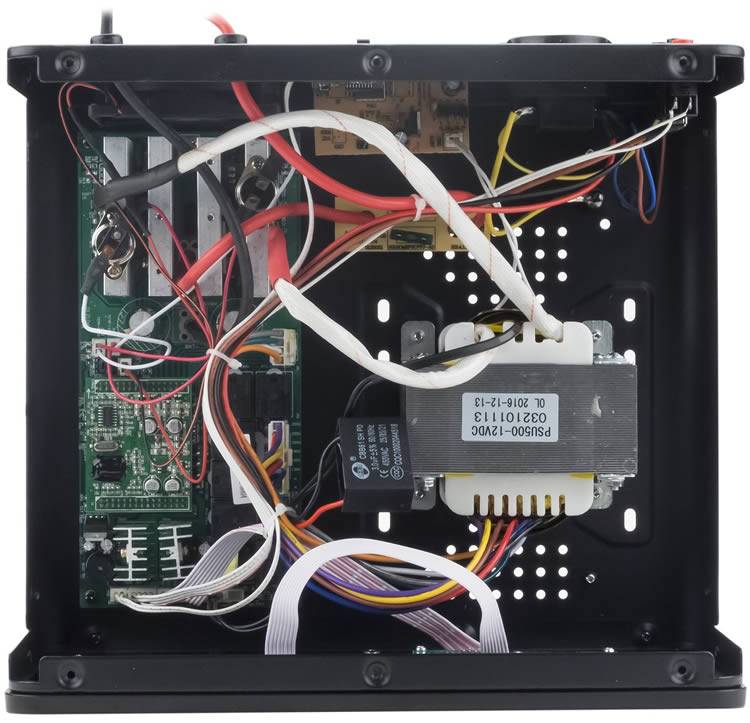

КПД мощных бесперебойников снижается за счет постоянной работы вентилятора, который обеспечивает охлаждение расположенных внутри преобразователей тока и батарей

Работа бесперебойников проста и не требует вмешательства человека.

Однако существуют неописанные в инструкциях нюансы эксплуатации, с которыми необходимо обязательно ознакомиться:

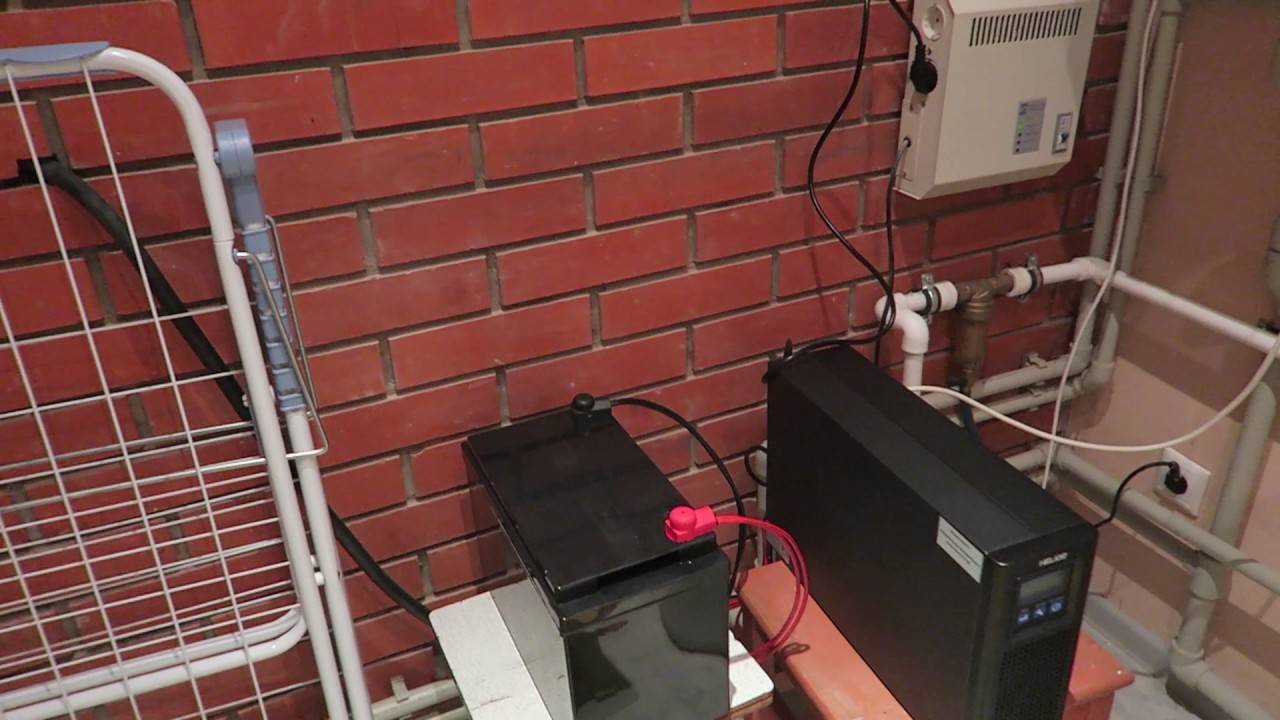

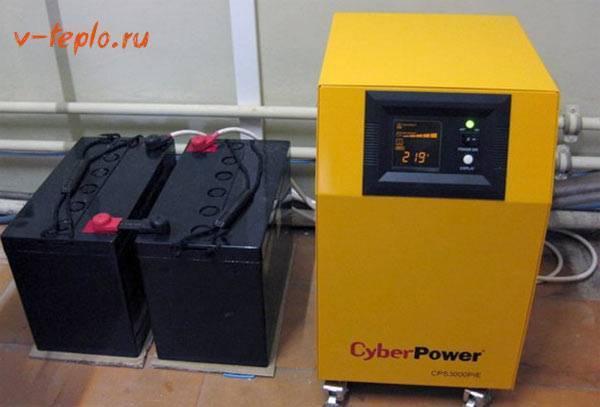

1. Нельзя располагать ИБП и внешние аккумуляторы вблизи друг друга и источников тепла. Оптимальная температура для работы этого оборудования 20-25 °C.
2. Помещение с бесперебойниками не должно быть влажным, особенно опасно образование в нем водяного конденсата.
3. Нежелательно использование на выходе ИБП сетевых фильтров и тройников.
4. Если конструкцией бесперебойника предусмотрено наличие заземления корпуса, то его необходимо обеспечить.
5. ИБП после ввода в эксплуатацию должен быть постоянно подключен к сети.

Советы профессионалов при выборе ИБП для котлов

Самое главное при правильном подборе ИБП рассчитать мощностные характеристики

Для расчета, пусковую мощность электронасоса и вентилятора находят в техпаспорте, обращая внимание на класс энергоэффективности от A до G. Профессионалы советуют увеличивать мощность потребления на пять для всех классов, за исключением A – для него показатель увеличивается в 1.3

Далее суммируется общая потребленная мощность котлоагрегата и вспомогательного оборудования и умножается с запасом на 1.2.

Например:

• Котлоагрегат -200 Вт;
• электронасос с класса C – 40 Вт;
• вентилятор с классом А – 30 Вт.

200+ 40х5 +30х1.3 = 403.3 Вт

Минимальное значение мощности ИБП:

403.3х1.2= 484 Вт

Можно ли устанавливать On-line ИБП для электропитания котла

Бытует мнение о том, что off-line ИБП не могут применяться для аварийного электропитания котлоагрегатов по той причине, что у них чрезвычайно большой период переключения на АКБ. Вообще-то это не совсем правильно, что можно легко доказать. Для этого нужно вынуть вилку электропитания котла из сети. Обычно время переключения такого устройство не превышает полусекунды, а агрегат не сообщает о сбое, поскольку не способен уловить такое мгновенное отключение. Даже если оно составит 50мс, то при любых обстоятельствах, это будет намного меньше, чем выполненное ручным способом.

Единственно чем действительно огорчает система off-line ИБП — она лишена функции стабилизации. Притом, что отдельные модификации обладают 2-мя ступенями для корректировки выходного напряжения, тем не менее, переход, как правило, производится с применением реле и оптимально подходит для вариантов, когда напряжение устойчиво высокое или низкое. В том случае, когда оно непрерывно скачет, то очень скоро выработается ресурс реле прибора, в особенности, когда он работает на предельной мощности. В данном случае рекомендуется встроить стабилизатор напряжения в схему электропитания котла до ИБП.

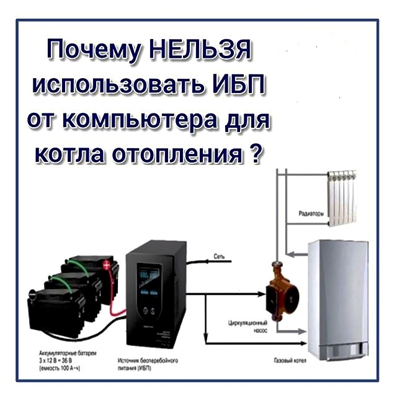

Почему недопустимо применять компьютерный ИБП для аварийного электропитания котлов

Базовые моменты, которые препятствуют использованию ИБП компьютера для аварийного электропитания отопительного котла:

1. Резерв UPS является преградой для функционирования котлоагрегатов из-за малой емкости внутренних батарей, и как следствие вызывают ограничение аварийного периода работы отопительной системы. Кроме того в этом приборе отсутствует требуемая защита трансформаторов от перегрева. Урегулировать проблему возможно использованием внешних мощных АКБ с системой активного охлаждения.
2. Слабое зарядное устройство. Установка наиболее мощных АКБ продлевает период заряда, что сможет стать неувязкой при подаче электричества по разному котловому электрооборудованию.
3. Параллельное либо последовательное подсоединение аккумуляторов. Существует мнение, что последовательность соединения предполагает предварительную балансировку аккумуляторов.
4. Необходимость калибровки ИБП впоследствии смены батарей на наиболее мощные. В определенных модификациях калибровка допускается нажатием клавиши, в иных – через меню управления. Ошибочная калибровка воспроизводит неточное представление процентов оставшегося заряда, что скажется на работоспособности устройств, присоединенных к интерфейсным разъемам корпуса.
