Особенности кабеля, чтобы подключить видеодомофон и вызывную панель

Как выбрать провод для домофона

Прежде чем приступать к выбору провода, определяются с типом устанавливаемого домофона. Если система оснащена аудиосистемой, используется двухжильный провод для домофона.

Если система с видеодомофоном, стоит проявить особую внимательность при выборе кабеля, поскольку эти устройства очень требовательны и капризны. Им требуется минимум 12 В. В этом случае используются четырехжильные провода для обеспечения связи с панелью, встроенным монитором и для заземления конструкции.

При выборе провода большое значение имеет расстояние, на который будет подаваться сигнал. Чем оно больше, тем длиннее должен быть провод и его сечение, поскольку от этого будет зависеть качество сигнала.

Провод и кабель для домофона — как выбрать

Домофон — это устройство, позволяющее разрешить, либо запретить вход для посетителей, без необходимости прямого контакта.

Домофонная система состоит из аудиотрубки, вызывной панели, запирающего устройства и коммутатора, в случае видеодомофона эта система дополняется камерой видеонаблюдения и экраном на который выводится изображение с камеры.

Провод или кабель используемый для подключения домофона очень важен, так как именно от него напрямую зависит качество передаваемого сигнала и надежность всей системы. Необходимо внимательно подобрать нужный проводник, учитывая условия прокладки, погодные факторы, возможность возникновения электромагнитных помех и удаленность узлов системы друг от друга.

Видеодомофоны – разновидности, особенности применения

Итак, в видеодомофонах проводного типа есть такие компоненты:

• Камера (от одной и больше).
• Средства сигнального отражения в доме (панель на видеодомофоне).
• Панель вызова.
• Электромагнитный или электрохимический замок.
• Блок питания.
• Считыватель с контроллера.

Требуется дополнительно сказать о том, что схема подключения устройства в загородном доме часто определяется по тем или иным инженерным решениям

В частности, во внимание принимается принцип распределения питания. Различные системы обладают отличиями в особенностях конструкции, а еще в методах монтажа

Из каких материалов изготавливаются кабели?

Токопроводящие жилы могут быть медными или стальными. Встречаются в продаже провода из сплавов и стальные провода, покрытые медью. Все они будут отличаться своими характеристиками. Приобретать кабели следует у проверенных поставщиков.

Проводники, выполненные из меди, обладают меньшим удельным сопротивлением на погонный метр, более устойчивы к волновым помехам. Медные жилы прочные и гибкие, что облегчает монтаж. Меньше подвержены коррозии и окислению.

Стальные жилы применяются в недорогой продукции, такие кабели использовать не рекомендуется. Они обладают большим сопротивлением и весом. Сталь – проводник менее эффективный, чем медь. Проходя по нему, сигнал теряет в мощности. С таким материалом не очень удобно работать из-за большей жесткости провода.

Изолирующий материал оболочки играет важную роль. От её материала зависит долговечность работы системы. Если линия прокладывается снаружи помещения, предпочтительны материалы, стойкие к перепадам температур и воздействию ультрафиолетовых лучей.

Существуют экранированные кабели. Экранирование защищает сигнал от электромагнитных полей, создаваемых токонесущими силовыми линиями. Обычно экран изготовлен в виде сетки из медной или стальной проволоки. В качестве защитного слоя применяется фольгированная лента. Такую электролинию можно заземлить.

Провода следует выбирать под конкретные задачи:

• передача видеосигнала на абонентское устройство и дополнительные мониторы;
• подача электрического питания на электромеханический замок и камеры наблюдения.

Рекомендации по прокладке и установке

Прежде чем приступать к работам, нужно подготовить рабочий инвентарь и расходные материалы.

• строительный нож;
• саморезы (их количество зависит от количества подключаемых устройств);
• резиновые перчатки;
• шпатлевка;
• изолента;
• кабель (длина, размер сечения и модель подбирается в индивидуальном порядке);
• перфоратор;
• кусачки, отвертка и плоскогубцы.

Когда весь расходный и рабочий инвентарь подготовлен, приступают к ознакомлению с рекомендациями и алгоритму прокладки проводов для домофона:

• Для осуществления двухсторонней связи требуется вычислить метраж, замерив расстояние от переговорного устройства до блока.
• Кабель подбирается в зависимости от длины.
• Если домофон устанавливают в подъезде многоэтажного дома, внутри проводится общий стояк, по которому будут тянуться провода.

Отдельного внимания заслуживает вопрос тщательной маскировки проводов. Это требуется для создания эстетичного вида и ограничения доступа к ним. Если провода не будут скрыты, грабители беспрепятственно перережут кабель и владельцы жилплощади своевременно не отреагируют на потенциальную опасность.

• Подсоединяют провода через клеммы с винтовым креплением.
• Через фундамент, стены или колонну ограждения провод пропускают через защитную гильзу.
• Нельзя укладывать проводник для домофона рядом с силовым кабелем в 220 В в одном пластиковом стакане.
• При параллельном монтаже нескольких линий дистанция между ними должна быть не менее 10 см.
• Непосредственно перед подключением снимают оболочку с конца. Для надежности их опрессовывают наконечниками.
• На обратной стороне корпуса панели вызова выходят жилы с разной расцветкой и соответствующей маркировкой. Жилы соединяют друг с другом по определенной схеме опрессовкой. Места соединений изолируют термотрубками.

Компоненты видеодомофонных устройств

Видеодомофон — довольно сложный прибор. Количество его конструктивных элементов в различных модификациях зависит от набора опций и наличия возможностей подключения тех или иных дополнительных модулей, расширяющих основной функционал.

Любой домофон состоит из следующих базовых элементов:

Дисплей видеодомофона или панель управления, на которую транслируется видеосигнал с видеокамеры, установленной в вызывной панели или с дополнительных самостоятельных камер. Панель управления домофона устанавливается внутри помещения.

Ее функционал заключается:

1. Управлении электромеханическими или электромагнитными замками;
2. Аудио и видео связь с гостем;
3. Запись видеопотока с камер видеонаблюдения;
4. Переадресация вызова на другую панель управления, если такие имеются;

Устройство блокировки доступа, состоящее из электромагнитного или электромеханического замка. Такие замки открываются либо дистанционно с кнопки панели управления видеодомофона либо при помощи специального считывателя карт и домофонных ключей. Если на объекте пропало электричество, а домофонная система не имеет бесперебойного аккумулятора, то электромеханический замок блокируется, открыть его снаружи можно механически обычным ключом, идущем в комплекте.

Вызывная панель, которая может иметь обширный набор функций. В минимальной комплектации она оснащена клавишей подачи сигнала и кнопками набора адреса, в более сложных — модулями распознавания отпечатков пальцев, голоса или сетчатки глаза. В качестве примера стандартной модификации вызывной панели для уличного использования с базовым набором опций можно упомянуть изделия марки Optimus.

Блок питания. Один или несколько блоков питания 12 В, обеспечивающих электроснабжение различных функциональных модулей системы. Блоки питания бывают простыми и бесперебойными. Вторые после отключения света продолжают работать за счет установленного в него аккумулятора.

В целом система контроля доступа может видоизменяться в очень обширных пределах. Например, в определенных модификациях есть возможность установить дополнительную вызывную панель (черно-белую либо цветную), дополнительные дисплеи, видеокамеры и микрофоны. При этом каждый из вышеперечисленных блоков также может иметь различный набор опций.

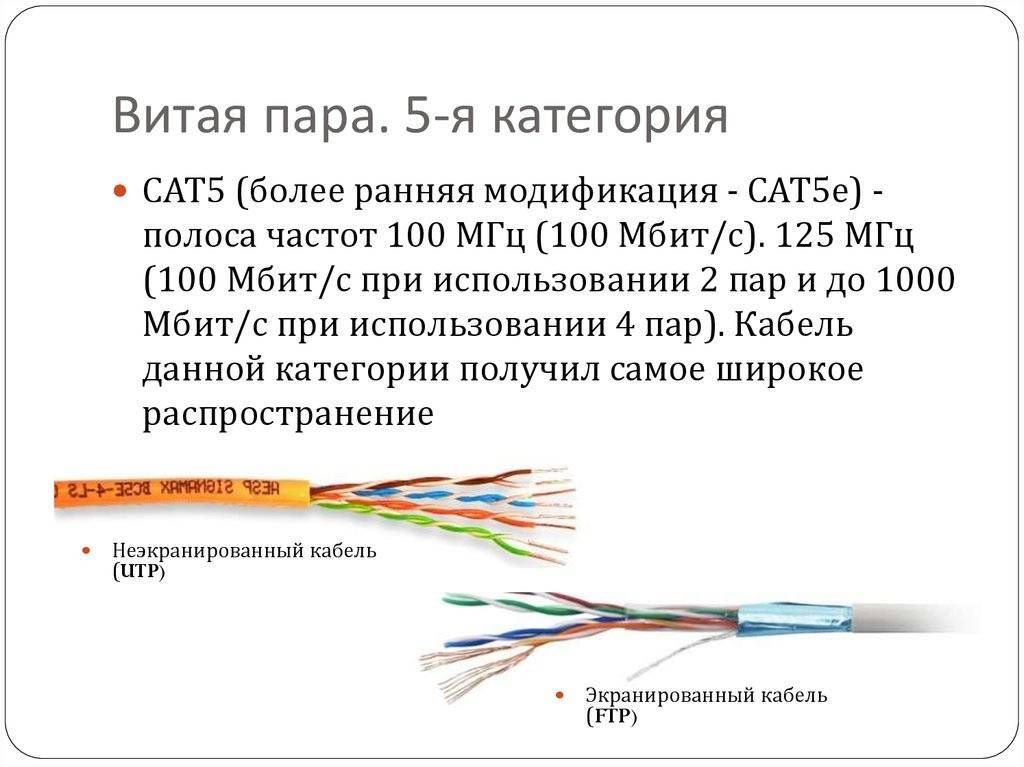

Витая пара

Нам приходится применять витую пару, если расстояние между принимающим и передающим компонентом составляет 300-1000 метров (имеется возможность прокладки протяженностью до 3 километров). Преимуществом данного типа кабеля стало множество проводников, спрятанных под одной оболочкой. Поэтому доступна возможность проведения по одной линии как питания к устройствам, так передачи необходимого сигнала. Оставшиеся провода можно использовать для контроля положения камеры или взаимодействия с разнообразной дополнительной техникой.

Отталкиваясь от структурных параметров различаются три вида кабеля «витая пара» -UTP, FTP, STP.

UTP — простейший по строению, не имеющий оболочки с экранирующими качествами, состоящий из восьми специальных, скрученных по двое проводов. Они помещаются в простую защитную оплетку. Среди недостатков отмечается плохая помехоустойчивость, поэтому желательно использовать дополнительные защитные провода, которые будут противодействовать возникновению сложностей при прокладке вблизи электропроводки и других источников негативного воздействия.
FTP выделяется дополнительной фольгированной оболочкой. Она дает возможность прокладывать кабель вблизи источников, создающих помехи

Необходимо осматривать фольгированный экран на наличие повреждений, важно не достигать предела в 8 внешних диаметров кабеля. Защита кабеля с внешней стороны выполняется как из поливинилхлорида, так и из затвердевшего полиэтилена

STP тоже обладает специальным покрытием, но вместо алюминиевых компонентов используются медные. Кроме того, любой проводник в таких типах кабеля полностью состоит из меди, используя полиолефином для изоляции, и обладает защитным алюминиевым слоем. Изоляция внешней стороны выполняется из поливинилхлорида, обладающего устойчивостью к экстремально высоким температурам. Данный тип применяют при протяженности, превышающей 80 метров, и воздействии многочисленных разнообразных факторов

При использовании STP кабеля нужно обязательно сделать заземление для экрана, в противном случае он станет притягивать электромагнитное излучение.

Кабель «витая пара» для камер видеонаблюдения невероятно просто прокладывается и подключается, поэтому если планируется постоянное изменение общей структуры системы наблюдения, или требуется одновременная работа множества камер на большом расстоянии, мы рекомендуем остановится на UTP кабеле.

Неоспоримым преимуществом витой пары стало множество проводников, поэтому становится доступно подключение любых сопутствующих устройств. Также данный тип находится в более низкой ценовой категории чем коаксиальный.

В одной из статей рассказывается познавательный случай подключения камер на 0.7 километра. Специалисты высказываются, что UTP гораздо более помехоустойчивый, сравнивая его с FTP, поэтому UTP кабель станет лучшим приобретением в такой ситуации. Хотя они могли забыть о заземлении экрана, нам уже не узнать этого…

При необходимости взаимодействия с обычными аналоговыми камерами используются специальные приемные устройства (пассивные или активные приемопередатчики), способные значительно снизить количество негативного воздействия.

Кабель для ip видеонаблюдения

При работе с IP камерами используется UTP кабель со специальными коннекторами RJ-45, обжатые с двух сторон. Его преимуществом является возможность проложить единую линию витой пары для комплекса IP камер, используя специальный коммутатор. Доступна возможность реализации питания следующими вариантами.

1. Установка отдельных линий к камерам, по которым будет осуществляться питание;
2. Установка питающих устройств вблизи камеры;
3. Питание и сигнал по одному кабелю.

Третий способ возможен только тогда, когда полноценно поддерживается технология PoE. Она дает возможность питать камеру через Ethernet кабель. В иной ситуации потребуются специальные инжекторы Passive PoE, объединяющие эти два качества с обоих концов.

Видеонаблюдение по витой паре: Типы кабеля

Кабель витая пара, использующийся для видеонаблюдения, различают по наличию и виду экранирования скрученных пар.

Это может быть фольга из алюминия, полимерная пленка, заземленная оплетка из меди и стали.

UTP –незащищенный кабель, у которого полностью отсутствует экранирование. Покрыт ПХВ оболочкой.

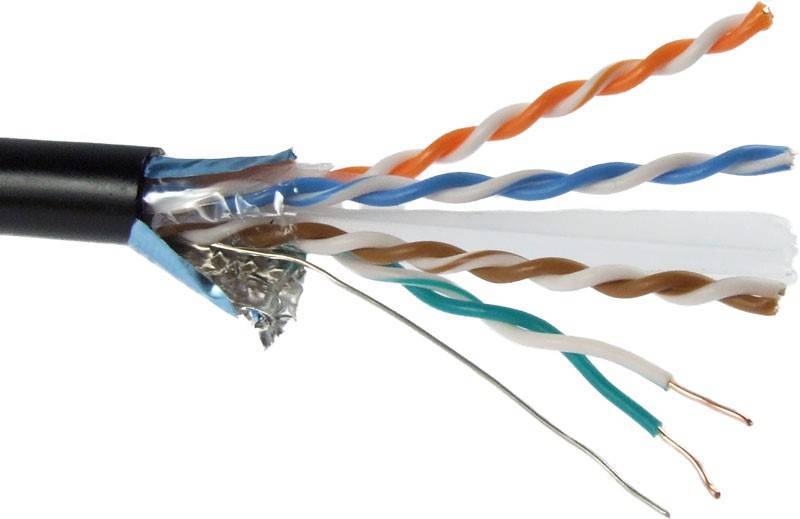

FTP альтернативная маркировка F/UTP или S/STP – под ПВХ изоляцией есть экран из фольги, защищающий все 4 пары скруток.

STP альтернативная маркировка S/FTP – кабель защищен и экранирован. Каждая из 4 пар скруток защищена собственным экраном из фольги. Дополнительная медная или стальная оплетка располагается поверх всех пар, под внешней изоляцией.

SF/UTP – каждая отдельная скрутка не имеет индивидуальной защиты. Кабель защищен парой экранов – фольга, оплетка, общими для всех пар.

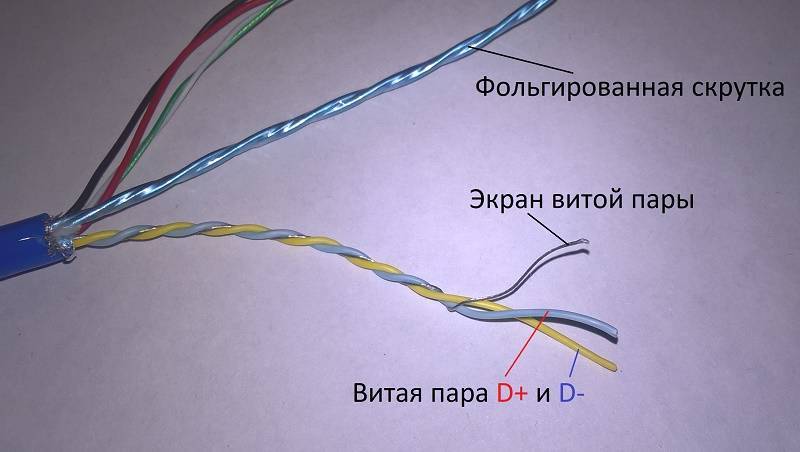

Под ПВХ изоляцией размещается неизолированный дренажный провод из металла. Его задача обеспечить контакт между частями экрана, если произойдет разделение вследствие излишнего перегиба или растяжения.

Разрывная нить, обычно из капрона, используется для разреза внешней ПВХ оболочки, если необходим доступ к сердечнику. Ее использование исключает повреждение изоляции проводников.

Каждый из представленных типов кабелей может иметь одножильную и многожильную структуру проводников. Применение одножильного кабеля не предусматривает непосредственного подключения к удаленным устройствам. Его используют для прокладки статичных сетей в коробах оканчивающихся розетками.

Многожильная витая пара лучше переносит скручивание и имеет меньший радиус допустимого изгиба. Но обладает большим коэффициентом затухания сигнала, благодаря чему не используется для подсоединения устройств находящихся на большом расстоянии.

Обычно используется для патчкордов, соединяющих устройства с розетками.

Толщина кабеля может составлять от 5 до 9 мм, это зависит от толщины жил, оплеток и внешней изоляции. Цвет внешней оболочки кабелей используемых внутри помещения белый или серый.

Для прокладки вне зданий используются кабеля с дополнительной влагостойкой полиэтиленовой защитой, которая наносится поверх ПВХ оболочки и имеет преимущественно черный цвет.

Оранжевый цвет внешнего покрытия означает использование негорючих материалов.

Такие кабеля при нагреве не выделяют дыма, их прокладка допускается возле воздуховодов вентиляции и кондиционерных систем.

Особенности кабеля Кабель подбирают в зависимости от типа домофона и места монтажа

Любой провод состоит из 2 элементов:

• Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
• Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.

Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.

Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.

Наличие коммутаций, которые обеспечивают работу домофонной аппаратуры, ведут к выполнению определённых требований к системе монтажа и коммутирующих элементов:

1. Мощные источники магнитных полей, находящиеся рядом, способствуют искажению сигнала. Поэтому использование коаксиального провода в трубе, поможет избежать этого.
2. Шлейф сопротивления линии в 20 Ом, обеспечит нормальную работоспособность длинных линий связи.
3. Нельзя использовать провод с повреждённой изоляцией.
4. Напряжение внешнего блока и электрозамка, должно быть, 24 В.
5. Повышенная влажность помещения, считается предпосылкой для короткого замыкания. Размещать аппаратуру в таких условиях не рекомендуется.
6. Если существуют резкие перепады напряжений в сети, запрещена эксплуатация домофонов системы.
7. Электромагнитный замок оснащается дополнительным запитывающим проводом.

Подключение IP видеодомофона

В IP домофонии подключение вызывной панели к монитору происходит с помощью витой пары, при этом питание передается или по ней же (при использовании PoE коммутатора), или от отдельного блока питания. В любом случае блок питания потребуется для питания замка, т к вызывная панель не выдает на него напряжение.

Максимальная длина сегмента сети между двумя сетевыми устройствами не должна превышать 100 метров. Например, длина витой пары, которой вызывная панель подключается к коммутатору не должна превышать 100 метров. От коммутатора до монитора – еще 100 метров. Для увеличения дальности передачи можно:

• добавить еще коммутаторы;
• использовать оптоволоконный кабель;
• использовать удлинители сети, например, Osnovo E-PoE/1 (при использовании ознакомьтесь с инструкцией и принципом работы);
• использовать коммутаторы с передачей PoE на расстояния до 250 метров;
• установить Wi-Fi мост (требуется прямая видимость).

Как подключить IP домофон? Просто соедините вызывную панель и монитор с помощью витой пары (напрямую или через роутер) и запитайте их от блока питания. Или используйте для этих целей PoE коммутатор. А дальше, по инструкции производителя, свяжите между собой оба устройства.

Подключение монитора домофона

Когда наступает момент подключения, с конца кабеля снимается изоляция, а жилы маркируются следующим образом:

жила для передачи аудиосигнала – “А”

для передачи видеосигнала – “V”

питание вызывной панели – “B+”

земля или минус – “GND”

Такой же маркировки придерживайтесь, ориентируясь по цветам, на обратной стороне кабеля возле видеодомофона.

Для надежности контактного соединения жилы можно опрессовать наконечниками.

Далее через колонну и по калитке нужно проложить второй отрезок кабеля – от вызывной панели до эл.механического замка. По стене забора кабель можно защитить пластиковым каналом, а на калитке сделать гибкий переход.

С этого отрезка также снимаете изоляцию, а жилы подписываете следующим образом:

два провода – ”замок”

”B+” – питание от вызывной панели

”GND” – земля, он же минус

Такое же обозначение делается на втором конце кабеля возле замка.

После этого можете засыпать траншею и производить отделочные работы.

В доме видеодомофон подключается к ближайшей розетке. Если ее поблизости нет, придется проложить кабель ВВГнг-Ls 2*1,5мм2 и установить ее рядышком.

Переходим к непосредственному подключению панели видеодомофона.

Закрепляете поддерживающий кронштейн на стене и подключаете четыре промаркированных провода на свои клеммы: аудио выход, видео выход, питание, земля.

На некоторых мониторах таких клемм нет, зато присутствуют пиновые разъемы, предназначенные для подключения одновременно нескольких устройств – видеокамер, интеркома, еще нескольких панелей.

Втыкаете штекерный разъем в свое гнездо, а провода соединяете прессовкой или пайкой.

Если у вас от штекера отходит не четыре провода, а пять, скорее всего у вас модель со встроенным БУЗ. Пятый проводок это и есть отдельное питание.

Такие устройства сносно работают только при малых расстояниях, когда от монитора до калитки не более 5 метров. Поэтому всегда лучше использовать отдельный БУЗ, а лишний провод можете откинуть или выкусить.

После подключения фиксируете монитор на кронштейне.

Разновидности

UTP (витая пара)

Многофункциональный кабель, который представляет собой одну или несколько пар изолированных жил, скрученных между собой, заключенных в пластиковую изоляцию. Недорогой и легкий вариант. Имеет разную степень защищенности экраном согласно маркировке:

• UTP– неэкранированный;
• FTP – с общим фольгированным экраном;
• STP – витая пара с общей изоляцией;
• S/FTP – с индивидуальным фольгированным экраном для каждой пары и общей оболочкой из меди;
• U/FTP – наличие общей экранированной защиты;
• U/STP – наличие экрана для каждой пары в отдельности.

Изоляция неэкранированной витой пары (UTP) изготавливается из поливинилхлорида (ПВХ). Используется внутри помещения на небольших расстояниях. Внутри вместе с жилами находится капроновая нить, которая нужна для придания механической прочности и жесткости проводу.

Витая пара FTP от UTP отличается наличием защитного экрана, более устойчивого к внешним помехам и механическим повреждениям. В монтаже чаще всего применяются 4-жильные и 8-жильные провода. Они легкие, гибкие, удобные в монтаже, предложены в огромном ассортименте на современном рынке.

RG (коаксиальный кабель)

Состоит из токопроводящей жилы и экрана, расположенных соосно и разделенных изоляционным полимером. Можно встретить защитный слой фольги. Конструкция исключает потери энергии на излучение и защищает кабель от электромагнитных наводок. Отличаются материалом исполнения, степенью экранирования, диаметром и жесткостью. Плохо гнется при монтаже.

Токопроводящая жила выполнена из меди или стали. Изолирована от негативных климатических условий полипропиленом или вспененным полиэтиленом. Затем покрыта слоем фольги или экранирующей оплеткой из меди или алюминия. Заключается в резиновую или пластиковую изоляцию. Такие провода классифицируются по волновому сопротивлению:

• 50 Ом – хорошо сбалансированный кабель, обладающий минимальными потерями сигнала и достаточной прочностью;
• 75 Ом – прочный и не дорогой, простой в монтаже кабель.

КВК (комбинированный видеокабель)

Представляет собой коаксиальный кабель, совмещенный с проводами питания. Иногда в дополнение имеются провода для подключения дополнительных устройств. Такой кабель удобно применять там, где питание видеонаблюдения и передача сигнала осуществляются из одной точки. Это значительно упрощает монтаж и экономит время. Цена на погонный метр будет выше, чем на обыкновенные провода

Важно верно рассчитать сечение. От типа изоляции зависят условия эксплуатации и диапазон температур, в которых мультикабель будет использоваться:

• ПВХ изоляция обладает высокой пластичностью даже на морозе, устойчива к ультрафиолету и химическому воздействию;
• резиновая изоляция эластична и устойчива к высоким температурам;
• фторопластовая изоляция считается очень прочной и жесткой.

В некоторых видах таких проводов в комплекте идет несущий стальной трос, также защищенный изоляцией, что актуально при уличном монтаже. Область применения согласно маркировке:

• КВК-В – для монтажа внутри помещений;
• КВК-П – для наружного монтажа;
• КВК-ПТ – для наружного монтажа, с несущим стальным тросом в комплекте;
• ККСВГ и ККСПГ – провода с многопроволочным проводником для внутреннего и наружного монтажа соответственно;
• ККСВ и ККСП – провода с одножильным проводником, используемые для аналоговых систем видеонаблюдения.

Комбинированный кабель станет отличным решением для монтажа видеодомофона в случае, если требуется много проводов, например: для передачи данных, для подачи напряжения, для управления приводом камеры или для переговорного устройства.

Индустрия электромонтажного оборудования предлагает огромное количество продукции российских и зарубежных производителей. Соотношение цена/качество не всегда «работает» – не стоит переплачивать за бренд, если с задачей может справиться продукция из другой ценовой категории. Выполнить поставленные задачи способны изделия менее известных фирм. Многое зависит от качества монтажа и условий эксплуатации.

О том, какие провода закладывать, особенности подключения домофона и его установка, смотрите далее.

Мультикабель

В четырехпарных кабелях utp две пары используются для передачи цифровых пакетов данных (Link), а две пары для подачи питания, которые изначально не совсем на это рассчитаны.

Есть более дорогой, но качественный вариант сборки системы видеонаблюдения с оборудованием не поддерживающим PoE – это применение так называемого мультикабеля.

Плюс этого кабеля в том, что в нем отдельно идут два многожильных проводника, чаще всего сечением 0,5мм2 или 0,75мм2, по которым и подается напряжение питания 12 вольт.

Он идеально подходит при больших расстояниях и удалении камер от блока питания, но и цена здесь будет кусаться.

Поэтому самыми популярными и верными решениями при сборке систем видеонаблюдения на сегодня остаются 2 варианта:

для аналогового и AHD – кабель КВК

для цифрового (IP) – кабель UTP

здесь

https://youtube.com/watch?v=pvIJUxjGrm4%3F

Принцип действия домофона

Все составляющие конструкции монтируются на подъездной двери и в квартирах жильцов. Вызывная панель, на которой находятся кнопки, устанавливается у подъезда. В памяти домофона зафиксирован цифровой код, который приводит в действие коммутатор, передающий сигнал. Как работает цифровой подъездный домофон:

• Если входит в подъезд тот, кто проживает в доме, то он открывает замок при помощи брелка, или набирает цифровой код на цифровой панели;
• Приходит гость, но набирает число квартиры, жмет кнопку вызова. Хозяева квартиры получают сигнал, и идентифицируют гостя по видеосвязи или по голосу. Затем владелец квартиры нажимает кнопку, которая разблокирует магнитный замок.

  Электросигнал поступает на панель у подъездной двери, и она открывается. Есть дешевые модели домофонов, которые не могут открыть дверь из квартиры, и приходится спускаться к подъездной двери для ее открытия, но такие модели не используются в последнее время, так как они не удобны.

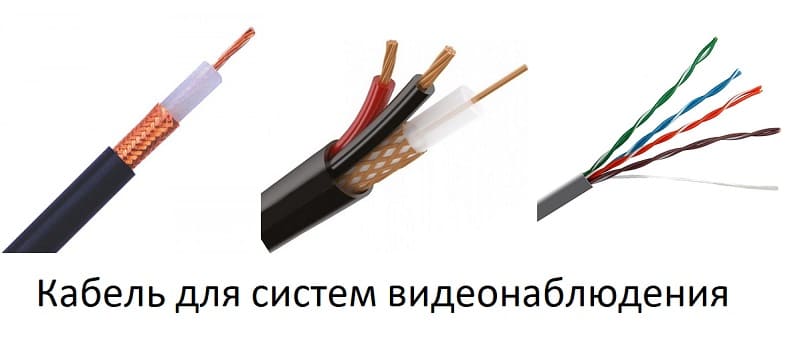

Кабель для систем видеонаблюдения

При покупке разных моделей кабеля нужно учитывать определенные его особенности. Давайте рассмотрим IP видеонаблюдение, в котором чаще всего используется провод «витая пара», т.е. стандартный LAN, применяемый нами для взаимодействия ПК и всемирной паутины. Кабель для IP видеонаблюдения обладает функциональным качеством: он может использоваться не только для взаимодействия с камерой, передавая информацию, но и для осуществления питания на саму камеру и присоединения микрофона. К теме витой пары мы вернемся немного позже. А сейчас мы рассмотрим 3 главных вида кабеля, применяемых для подобных целей.

Кабель для домофона какой нужен

Для стабильного и бесперебойного функционирования любой системы, для которой критически важна четкая передача аудио/видеосигналов, необходимо с особой тщательностью подобрать соответствующий марко-размер кабеля.

Основные критерии подбора кабелей для подключения домофона

1. Определите тип домофонной системы.

Если планируется передача только аудиосигнала, то можно выбрать обычный ТРП 2х0,4 с парой жил, которые заключены в ПЭТ-изоляцию. Эта марка отличается хорошей гибкостью и небольшими габаритами, поэтому с ней удобно работать.

Для полноценной видеосистемы понадобится 4-х жильный кабель, который будет одновременно обеспечивать трансляцию аудио/видеопотоков данных, а также 12 В питание и заземление домофонного комплекса.

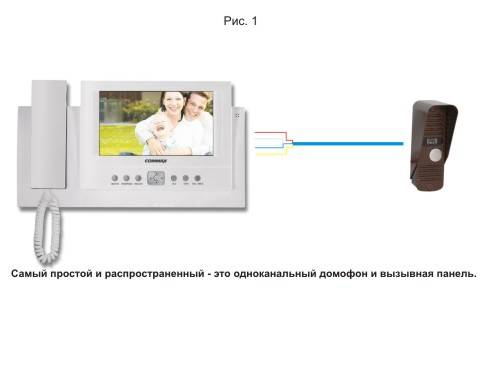

Различные модели домофонов подключаются с особенностями, установленными производителями. Примерная схема кабельного подключения приведена на рисунке справа.

2. Внимательно просчитайте расстояния, которые предстоит преодолевать аудио/видеосигналам, т.е. длину кабеля.

От величины кабельного сечения зависит сила и качество сигнала. Чем больше сечение, тем лучше будет работать домофон. Учтите, что более толстые кабельные изделия дороже.

Несколько практических советов:

для небольших расстояний, 15-20 м, купите обычную витую пару любой из разновидностей UTP, FTP или STP, например, КСПВ, ШВЭП, ШВЭВ;

30-40 м — подойдет марка КВК;

40-50 м — здесь уже понадобится коаксиал типа RG-6 или РК-75;

свыше 50 м — попробуйте марку RG-6 в комбинации с любым силовым кабелем сечением 2х1,5 для подвода питания.

Марки UTP 5e

Этот тип витой пары будет безукоризненно выполнять свои задачи по связи станции вызова в подъезде и пользовательского блока в квартире на расстояниях 10-15 м. Для монтажа можно выбрать 2-х или 4-х парный Utp кат. 5e

Важно: если неподалеку от трассы прокладки есть источники радиопомех, то данным маркам кабелей будет сложно обеспечивать чистоту сигналов. В этом случае рекомендуем использовать экранированные FTP или STP, кстати, обычно имеющие большую дальность гарантированной передачи — до 50 м

Марка КСПВ

Данный кабель весьма популярен и часто применяется в многоэтажках, как по «стоякам», так и непосредственно в квартирах. КСПВ сечением 0,5 мм неплохо справляется с подключением обычных домофонных систем, например, VIZITов (2 жилы), а также видеодомофонов (4 жилы). Из явных недостатков КСПВ отмечают его относительную жесткость и снижение качества сигнала на больших дистанциях. Аналоги КСПВ — более гибкие марки КСПВГ и МКГС.

Марка ШВЭВ (ШВЭП)

Эти 4-хжильные марки специально созданы для выполнения задач, которые ставятся перед домофонными кабелями. Кроме жил питания и аудиоподвода, в их конструкции предусмотрена особая жила, отвечающая за трансляцию видеосигнала, которая оснащена экраном-оплеткой. Благодаря этому достигается высокое качество передачи видеоряда с камеры домофона.

ШВЭВ и ШВЭП отличаются только материалом внешней защитной оболочки. У ШВЭВ она выполнена из ПВХ-пластиката, у ШВЭП — из светостабилизированного ПЭТ. Первая марка пригодна для монтажа только в условиях полной защиты от лучей солнца, т.е. в помещениях или особых сооружениях, вторая — подойдет и для прокладки на открытом пространстве.

Марка КВК-2П (КВК-2В)

Данный тип кабелей относится к комбинированным изделиям (с индексом П — для уличного монтажа, с В — внутреннего). В их конструкции предусмотрен и кабель питания, и радиочастотный проводник, передающий видеосигналы. Марки КВК отлично работают на длинах 30-40 м.

Марка RG-6

Это настоящий коаксиальный кабель, который применяется для профессиональных комплексов видеонаблюдения. В отдельных случаях, если необходимо полное отсутствие помех и потери качества на дистанциях 40-50 и более метров, его используют и для монтажа домофонных систем. Аналог RG-6 — марка РК-75.
