Укосины в каркасном доме – технология установки, пошаговая инструкция

Пошаговая инструкция по сборке внутренних стен каркаса

Внутренние стены из доски 100х50мм. На этом этапе докупали электростеплер и плёнку для закладных гидроизоляции на сумму 1820р. Итоговые затраты на дом после этого этапа 107 770р.

Затраты времени: 2 человека и 1 полный день.

Наладонный нейлер или ручной пневмомолоток.

Ручной пневмомолоток

Штука отличная. Всего 2 500р. Очень сильно экономит время. Для работы нужен компрессор. Автор брал у знакомых на время.

Почитайте отзывы. Возможно разумнее будет взять полноценный пневмопистолет. Это дороже, но запястные суставы целее будут.

Электростеплер против ручного

Степлер нужен на нескольких этапах: пароизоляция по всему периметру дома, набивка гидроизоляции кровли, ветрозащита чернового пола.

Стоит такой всего 1500р. на Али

Вместо ручного лучше использовать электрический. Стоит не дорого, но экономит нервы и время. Ручной постоянно заедает. Приходится разбирать, устранять застрявшую скобку, собирать. Через несколько скоб всё повторяется снова. Это стандартная ситуация с ручными степлерами даже из среднего ценового сегмента. Плюсы электростеплера:

  • отсутствие задержки
  • отсутствие отдачи
  • лёгкий вес
  • возможность забивать кроме скоб шпильки

Правила при установке укосин

Рассмотрим, как ставить укосины в каркасном доме и при этом не совершить распространённых ошибок. В основном это происходит из-за неправильного понимания того, как должен работать элемент для создания жёсткости.

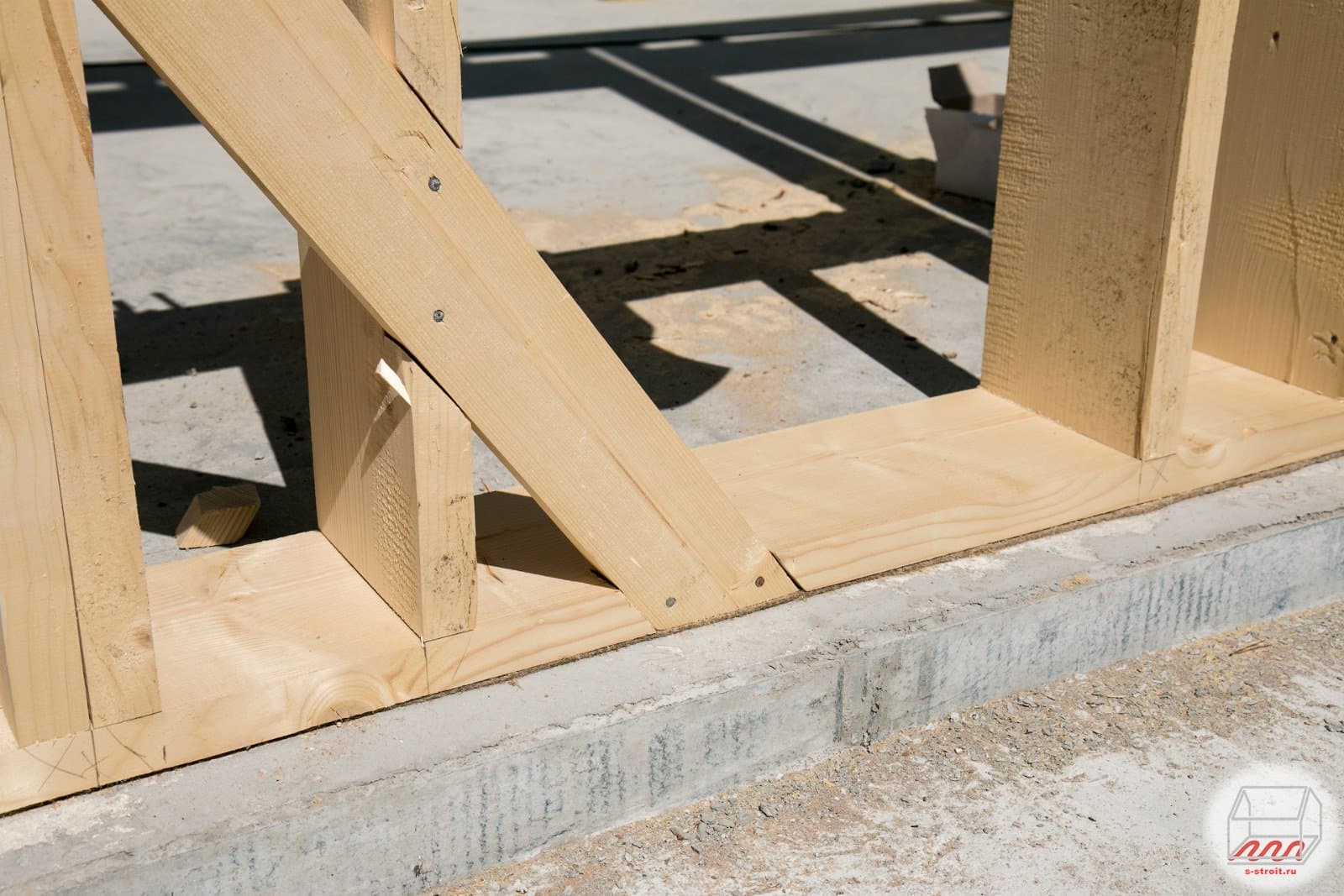

Грамотное расположение деревянной укосины на каркасной стенеИсточник 7lestnic.com

Все правила сводятся к следующему:

  • Угол установки укосины должен быть 90 градусов по отношению к вертикальной стойке каркаса.
  • Толщина элемента для жёсткости напрямую зависит от размеров стройки. Она не должна превышать одну четвертую часть от её толщины. И если в каркасе используются стойки шириной 150 мм, то нельзя монтировать укосину сечения 50×100 мм. Лучше взять брусок с толщиной в 25 мм и его будет более, чем достаточно.
  • Укосина обязана располагаться в стене строго заподлицо со стойками и обвязками. Снаружи каркаса устанавливаются только временные элементы.
  • Верхним концом укосина врезается в верхнюю обвязку. Аналогичные действия требуется провести и для нижней части. А выпил в обвязке под элемент будет гарантом повышенной надёжности.
  • Одна стена каркасного дома должна содержать не менее двух укосин. Причём их необходимо смонтировать с наклонами в разные стороны.
  • Угол наклона при установке разрешено изменять при необходимости с 45 градусов до 60 максимум.
  • При монтаже на лежачую стену запрещено закрепление укосин наглухо. Возможно понадобится корректировка в дальнейшем.

Сборка каркасного домаИсточник stroim-dom.net

  • Если используются технологии для финского дома, то укосина должна находится с обратной стороны от ригеля.
  • Саморезы при работе категорически запрещены. Крепёж проводить только гвоздями.
  • Установка укосины ближе к внутренней стене повысит её теплоизоляционные свойства.
  • А чтобы между минеральным утеплителем и укосиной не образовывались воздушные пробки, подрезать первый необходимо равно на толщину последней.

Некоторые строители для экономии используют для изготовления укосин обрезки досок. А из-за полученного малого размера, крепят их лишь в местах, где они подходят. Правильный элемент должен превышать длину от пола до потолка не менее, чем на треть. А применять можно только сухой хвойный материал, без пустот внутри.

Применение более дорогих пород древесины и толстых брусков нецелесообразно. Поскольку и хвоя имеет достаточные для надёжности параметры. А если увеличить толщину детали, то это может привести к ослаблению всего каркаса. Потому что место соединения укосины с обвязкой запиливается. А более широкий паз уменьшит крепость.

Видео описание

Как правильно делать укосины в каркасном доме станет понятно после просмотра видео:

Монтаж временных укосин

Элемент для жёсткости может выполнять временные функции. Это допустимо, когда принимается решение не устанавливать постоянных деталей. Например, при возведении небольшого строения, которое потом будет обшиваться плитами OSB.

В этом случае угловые и промежуточные стойки скрепляют большим количеством досок. Это нужно, чтобы конструкция сохранила свою точную форму до установки верхней обвязки. И доску лучше не экономить, а монтировать её просто внакладку гвоздями, выдерживая шаг в 1,5 метра максимум.

Использование подобного элемента бывает необходимым при работе с оконными и дверными проёмами. А также при монтаже стропил. Временные укосины пригодятся и дальше. Они помогут при внутренней отделке, когда необходимо избежать перекосов, которые затрудняют работу. А перед обшивкой с внешней стороны вспомогательные детали снимаются.

Видео описание

Следующее видео покажет, как правильно ставить укосины в каркасном доме, даже если они нужны временно:

Коротко о главном

Подведение итогов можно свести к следующему:

  • Укосина является важным элементом для создания жёсткости каркаса.
  • Лучше использовать деталь из дерева повышенной прочности. Это немного удешевит строительство и облегчит всю конструкцию.
  • При монтаже нужно правильно расположить деталь в каркасе. Необходимо чтобы концы элемента были врезаны в обвязку.
  • Все работы проводить только при помощи гвоздей.
  • Разрешено применение временных укосин, но только если строение впоследствии обшивается плитами OSB.

А в целом использование подпорки и грамотное её расположение будет гарантом того, что построенный каркасный дом прослужит своим жильцам много лет, не снижая параметров прочности.

Ответы знатоков

Anna Yakimovich:

Потому что из прямоугольника может получиться параллелограмм, если будет приложена некоторая сила. А у треугольника невозможно изменить углы, не меняя длины сторон.

ЮриЙ:

На то они и УКОСИНЫтреугольник делают — прочную фигуру

андрей иванов:

А вам в школе не говорили, что треугольник самая прочная фигура ?

Victor Bobo:

Это надо в школу ходить, геометрию учить.

Генрих Монт:

Это здорово, Андрей, что ты этим заинтересовался. Но, понимаешь, каждому человеку наше государство выделяет 11 лет на решение подобных проблем. Средняя школа — это дело называется.Если бы ты вовремя понял это, ты никогда не писал бы «на искосок», «лучь», «аллюминевые» и прочее. И почему «укосины в каркасном доме держат прочней» тебе тоже было бы понятно. Этому учат на уроках геометрии. Мне жаль тебя. Тебе всю жизнь будет «мучительно больно за бесцельно прожитые годы»

lex emeliyanov:

Смотря что держат. Облицовку они держат хуже.

Владимир Петров:

Укосины всегда на искосок делают . Они так в себе соединяют две плоскости горизонтально и вертикально . И поэтому они держат надёжнее

Ольга:

Их ставят для устойчивости а не для прочности Наз связи

ip:

Можно отвлечься от лирики и попробовать нарисовать силы и моменты в конструкции с укосинами и без них.Там, где есть укосины, моментов на стыках не будет вообще. Это значит, что гвозди/шурупы/стяжки не будут вырываться из конструкции…Рисуйте. Базовые правила всегда очень простые)))

Иван Иванов:

Физику видать прогуливал. Покажи мне прямую укосинуТреугольник образуемый укосинами никогда не поведет, а кровать придется подтягивать после бурных занятий на ней любовью….

Ольга:

Основа устойчивости -замкнутый треугольник

Сергей Дмитриев:

Не сравнивай распределение нагрузок на кровать и на стену. На кровать — вертикальная нагрузка. На стену — приходится ещё и боковая нагрузка — вот и ставится укосина. Не хочешь ставить укосину — делай перемычки часто — как лестница будет стена.

Владимир Захаров:

Укосина придает жесткость конструкции. Если не знаком в термехом и сопроматом, то согласись и прими за аксиому

хаски:

так сделайте каркас дома своего из таких же кроватей и не мучайтесь

Ручной дракон:

Сила есть вектордве силы складываясь дают результирующий вектор — третью силу. Направьте её противоположно и вы получите сумму всех сил равных нулюНачертите (колинеарно) увидите треугольник. Не прямоугольник

Дамир Кулик:

Ой на самом деле вопрос очень даже интересный, но думаю данный вопрос лучше задать профи, а точнее обратитесь в фирму karkasdom18, ее можно найти введя в гугле: Каркасные дома Новастрой +7(3412) 568-518

Делаем проемы под окна

Во время установки стоек задаем ими дверной и оконные проемы, увеличивая шаг между стойками на ширину проемов. В результате мы имеет оконные и дверные проемы, бока которых образовываются стойками. Можно использовать доски шириной 150 и толщиной 50 мм, чтобы произвести верх и низ проема. С помощью уголков доски фиксируются на стойки.

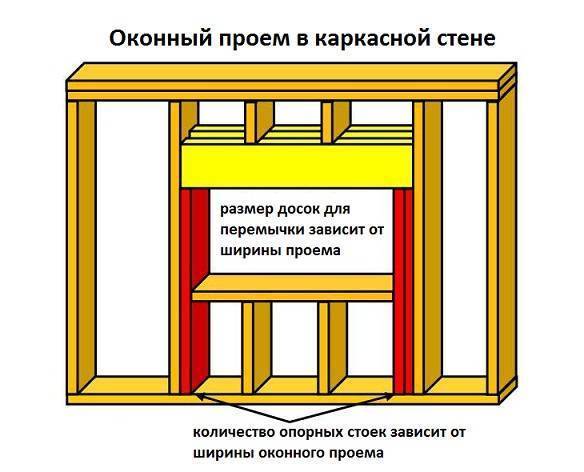

Оконный проем в каркасе дома

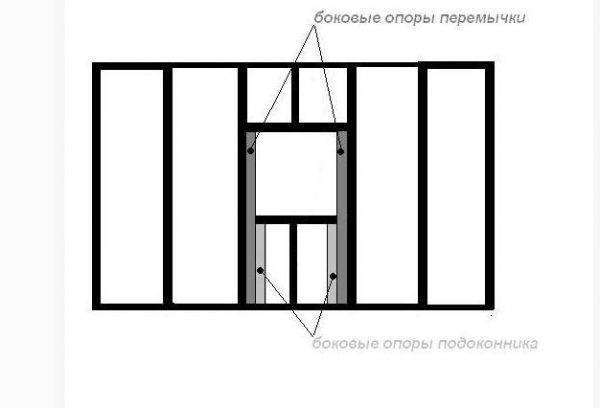

При установке проема окон, обратите внимание, что горизонтальные доски должны лежать на стойке, которая в свою очередь крепится к стойкам каркаса. При этом сверху верхней доски лучше установить хедер — доска на ребре

Это позволит лучше распределить нагрузку от веса крыши по всей поверхности оконного проема.

Опоры распределяют нагрузку равномерно и передают ее на фундамент

Не забывайте, что проемы лучше сделать выше и шире, чем планируемые окна и двери. При монтаже потребуется примерно 40 мм пространства, так как такое расстояние потребуется для монтажной пены (20 мм с каждого края). О том, как самостоятельно поставить окна, читайте здесь.

Лучшее видео по теме:

https://youtube.com/watch?v=-WuDilriJpI

https://www.youtube.com/watch?v=GoR9ImoY3Kk

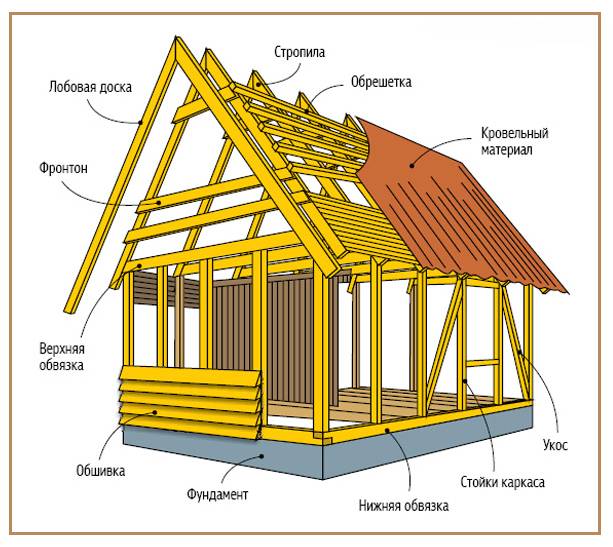

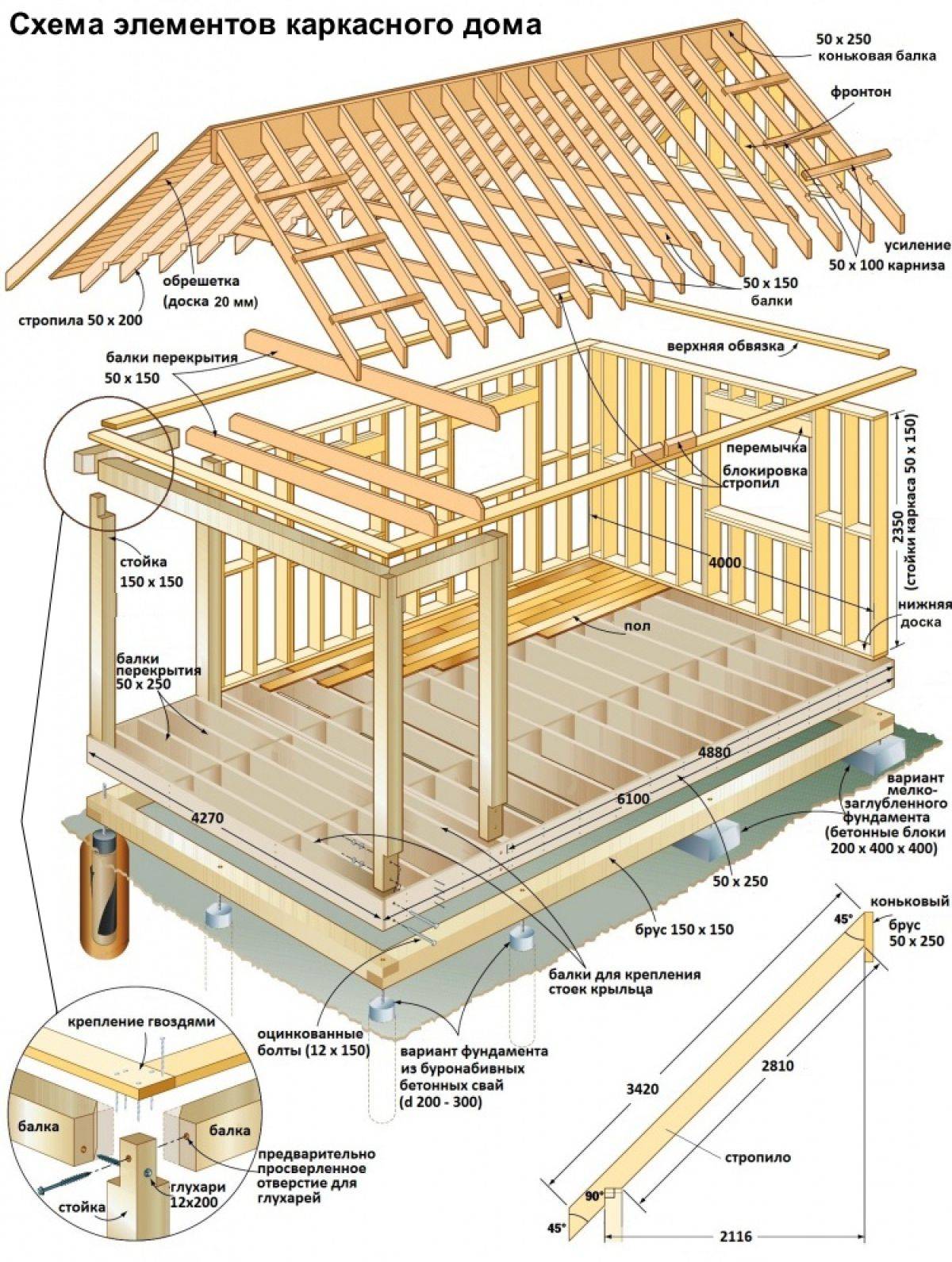

Конструкция каркасного дома

Постройка каркасного дома во многом напоминает сборку конструктора. Каковы его основные элементы и как правильно их собрать?

Основные узлы

В зависимости от того, насколько качественно спроектированы и установлены элементы каркасного дома зависит его прочность, надежность и срок службы. Если строительство выполняется со строгим соблюдением норм СНиП, то строение должно выдерживать любые нагрузки от ветра и снега, эксплуатироваться на протяжении многих лет при должном уходе и обслуживании. Элементы каркасного дома могут быть конструктивными и вспомогательными.

Конструктивные это:

  • Крепление обвязки;
  • Точки врезки укосин;
  • Места усиления под двери и окна;
  • Перекрытия;
  • Каркас крыши.

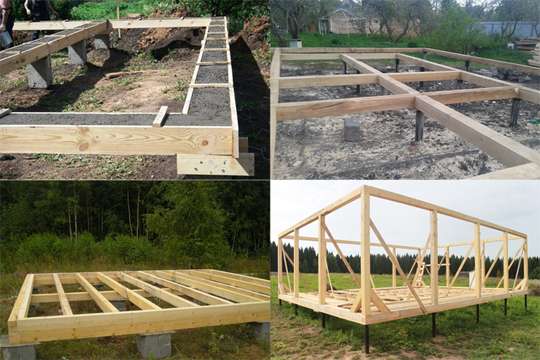

Сборка каркасных домов выполняется с помощью гвоздей, обвязка крепится на анкера к фундаменту здания. Лаги, углы стен, дверей и окон должны быть надежно соединены, поскольку устранение всевозможных огрехов после завершения стройки малоосуществимо.

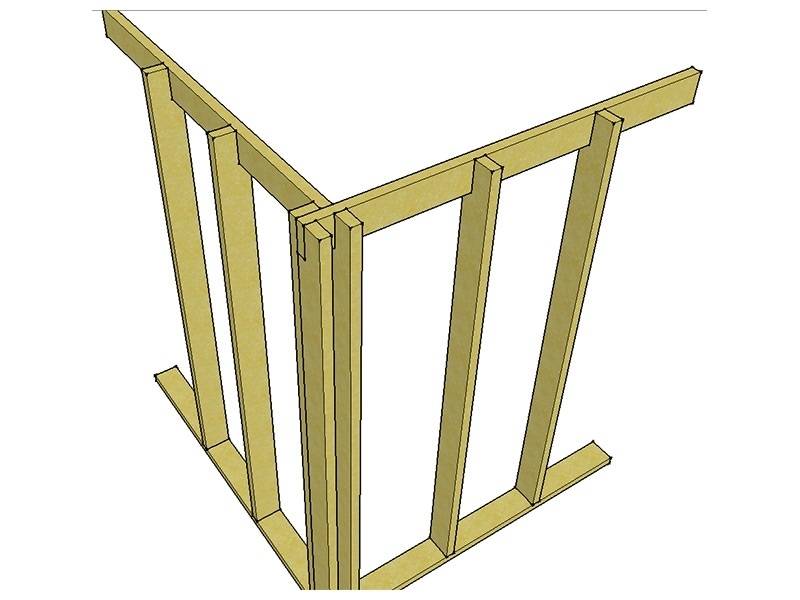

Углы

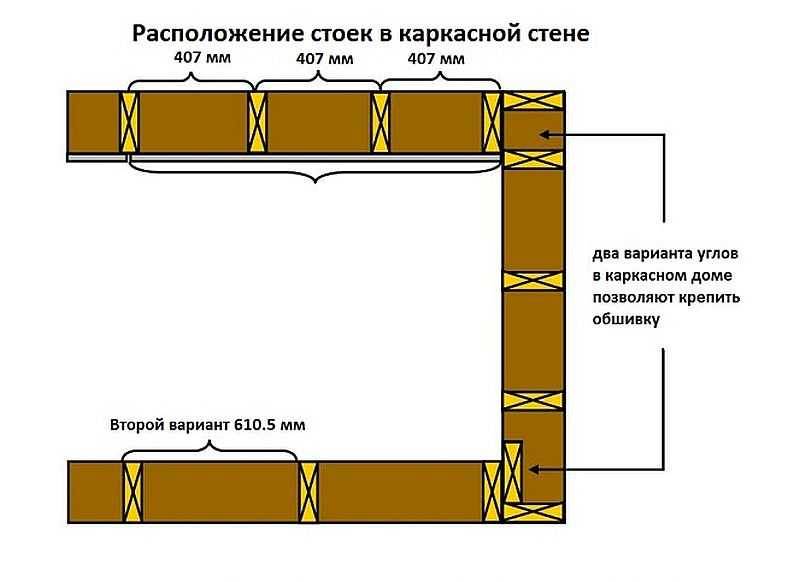

Соединить должным образом обвязку и стойки по углам весьма важно, ведь это придает конструкции каркасного дома прочность и не дает возможности возникнуть мосткам холода. Брус для нижней обвязки соединяется «в полдерева». Стойки закрепляются при помощи укосин

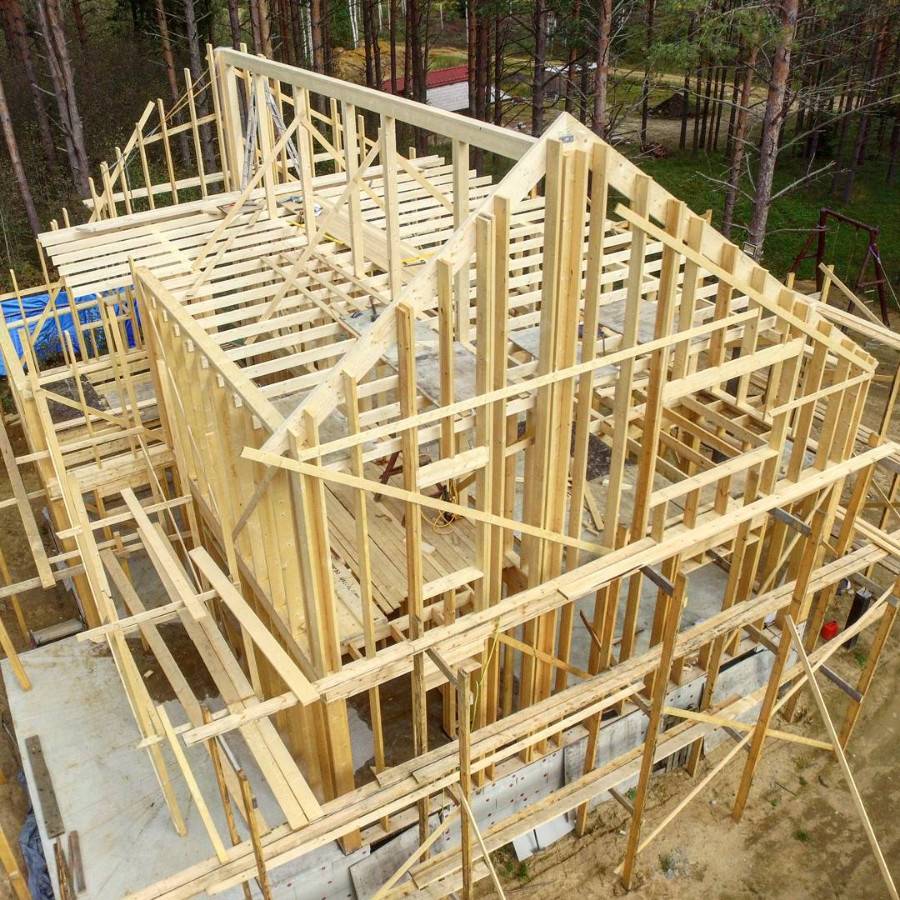

При монтаже вертикальных элементов обязательно соблюдение уровня

Стойки закрепляются при помощи укосин. При монтаже вертикальных элементов обязательно соблюдение уровня.

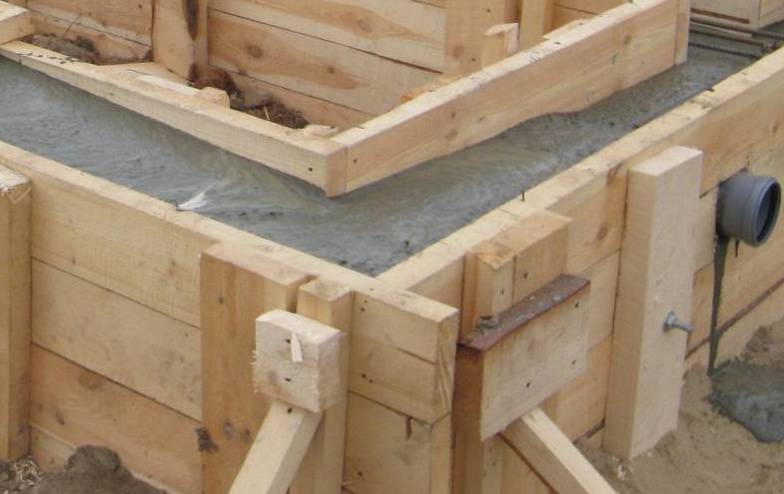

Фундамент

Каркасные дома не требовательны к фундаментам, что позволяет существенно сэкономить при строительстве. Популярными вариантам обустройства основания здания являются мелкозаглубленный ленточный либо столбчатый фундаменты. Выбор основывается не только на проекте здания, а исходя из типа грунта на участке, глубине пролегания грунтовых вод, уровня промерзания почвы, рельефа.

Пучинистые грунты при замерзании начинают расширяться и вспучиваться, а слабые – сдвигаться при определенных обстоятельствах. До строительства требуется произвести исследование грунта дабы определить оптимальный тип фундамента для постройки дома. Сыпучий грунт можно укрепить либо частично удалить.

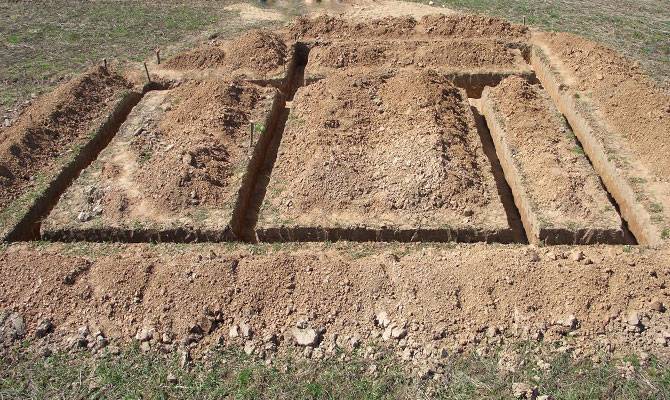

В начале постройки фундамента требуется подготовить под него площадку: при необходимости выровнять, очистить, а следом вырыть траншеи и обустроить подушку из щебня если таковую требует тип имеющегося на участке грунта.

Пучинистую почву чаще всего можно встретить в средней полосе Российской Федерации. Ее опасность заключается в том, что когда влага, имеющаяся в почве, замерзает, грунт увеличивает свой объем и сдвигает опоры фундамента. Для того, чтобы решить проблему, размещать фундамент требуется ниже уровня промерзания земли, либо же наоборот ближе к поверхности – в случае если используется основание мелкозаглубленного типа.

Кроме того, еще одной проблемой является сезонность выполнения работ. Заливать бетонную смесь рекомендуется в теплую пору года, однако иногда строительные работы могут выполняться и зимой – для этого в бетон добавляют особые добавки.

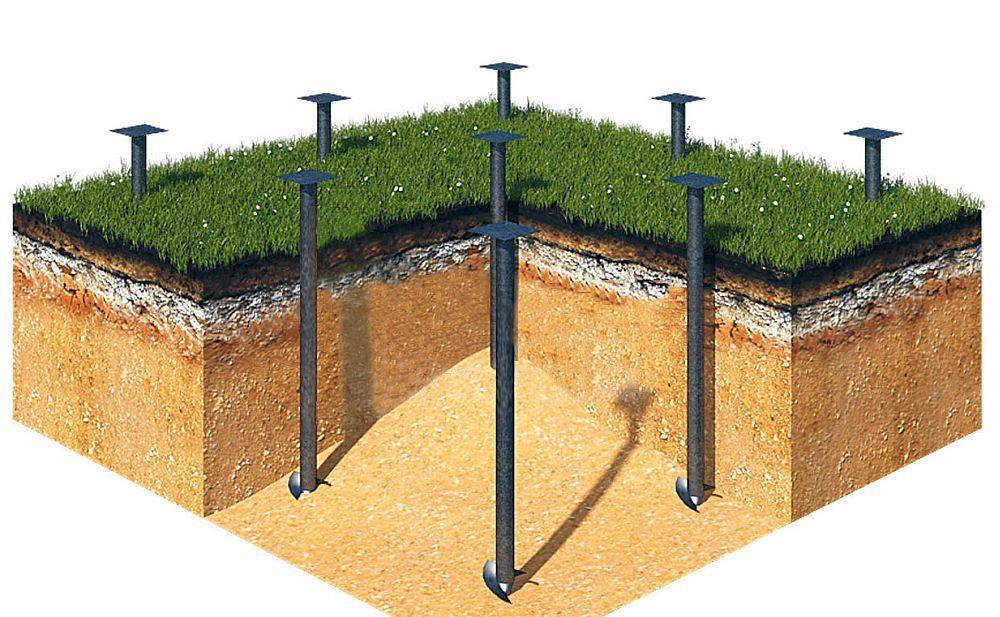

Однако более простым решением будет обустройство фундамента на сваях. Технология его возведения предусматривает вкручивание в почву свай с последующей заливкой их внутренней части бетоном. Кроме того, такой способ позволяет фундаменту «продуваться», что уберегает древесину от гниения.

Еще возможна постройка монолитной плиты основания, однако этот способ дорогостоящий, потому редко использующийся в каркасном строительстве.

Металлический и деревянный каркас

Технология сборки классического каркасного дома предусматривает использование древесных материалов, а именно бруса 10 на 10 см и обрезной доски. Если запланирована мансарда, то стоит увеличить толщину используемого бруса.

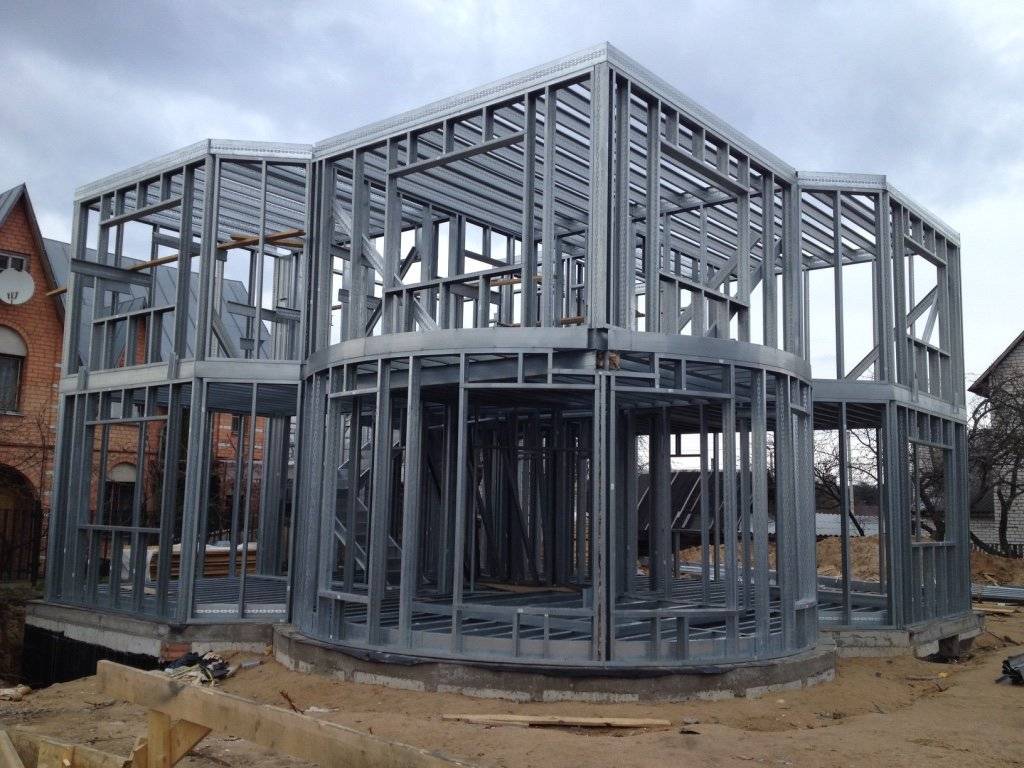

Однако каркас можно построить и из устойчивого к коррозии термопрофиля из металла, что повлечет за собой увеличение сроков службы дома. Отверстия в каркасе уменьшают его вес, а материал изготовления позволяет не бояться процессов гниения и воздействия огня. Однако при несоблюдении технологии строительства возможна так называемая «герметизация», что повлечет за собой потери тепла.

Крыша и кровельное покрытие

Крыша должна быть сконструирована с учетом нагрузок от снега и ветра. Кровельный материал выбирается исходя из предпочтений заказчика и его бюджета, угла наклона кровли, пределов допустимых нагрузок. Крыши бывают:

  • Двухскатными;
  • Вальмовыми;
  • Мансардными.

В качестве материала отделки кровли используют шифер, листы стали, металлическую черепицу, ондулин (шифер из битума).

Такова технология строительства типичного каркасного дома. Как выполняется поэтапно возведение строения можно посмотреть в следующем видео:

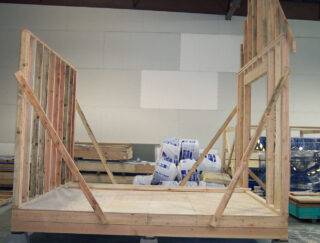

Временные укосины

Установка временных укосин необходимый этап на стадии возведения каркаса дома. Их применяют:

  • Во время установки угловых стоек. Временные укосины не дают разболтаться соединению угловой стойки с нижней обвязкой, до момента установки верхней обвязки.
  • Для выравнивания каркасных стен и устранения последующих проблем во время установки дверей, окон, внутренней и внешней отделки. Когда двери не навешиваются, а отделочные плиты не сходятся в углу.
  • Для установки и выравнивания стропил под крышу.

Порядок установки временных укосин:

  1. Вначале выравниваем углы. Для этой операции можно воспользоваться обычным отвесом, пузырьковым или лазерным уровнем. Также можно воспользоваться «американским» методом. Закрепить уровень на доске длинной с высоту стены.
  2. Временные укосины крепятся блоками, закрепленными внизу к полу или платформе, вверху к верхним лагам.
  3. Шаг установки укосин составляет от 1,2м до 1,5м. Изготавливают из доски дюймовки (сечение 25х150 мм).

При помощи временных укосин можно исправить существенные дефекты, создав необходимый рычаг.

Разновидности укосин

Временные укосины

В строительстве применяются два вида укосин – деревянные и металлические.

Деревянные укосины изготавливают из досок размером 25х100 мм. Они достаточно прочные и вполне справляются со своими задачами. При этом они существенно не влияют на вес всего каркаса.

Металлические укосины отличаются большим весом и способны выдержать сильное напряжение, успешно справляясь с большими нагрузками. Монтируют их крест-накрест, предварительно хорошо изолировав от воздействия влаги. В противном случае металл начнет ржаветь, что со временем приведет к его полному разрушению.

Укосины бывают временными и постоянными. Постоянные предназначены для укрепления каркаса на протяжении всего срока эксплуатации здания, а временные используют для связки промежуточных и угловых стоек до тех пор, пока не будет скреплена верхняя обвязка. Используют их и для выравнивания стен каркаса, что позволит в дальнейшем избежать проблем при внутренней отделке стен.
