Как определить точку росы? Способы определения, формула, таблица, советы эксперта

Где будет находиться точка росы

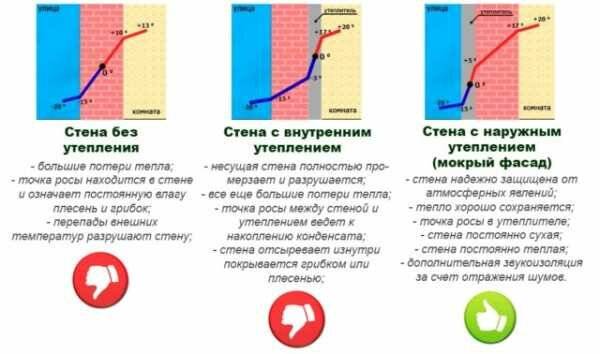

Могут существовать три варианта конструкции стены: без утеплителя, с наружной и внутренней обшивкой. Рассмотрим, где может находиться точка росы в каждом из этих случаев?

  1. Конструкция без утеплителя, тогда точка росы расположена:
  • внутри стены ближе к наружной поверхности;
  • внутри стены смещена к внутренней поверхности;
  • на внутренней поверхности – внутри помещения стена будет оставаться мокрой на протяжении всего зимнего периода.

2. Имеется наружный утеплитель, тогда точка росы находится:

  • внутри утеплителя – это говорит о том, что расчет точки росы и толщины утеплителя проведены правильно, и стена в помещении будет сухой;
  • любой из трех описанных случаев в пункте 1 – причиной является неправильный выбор утеплителя и его характеристики.

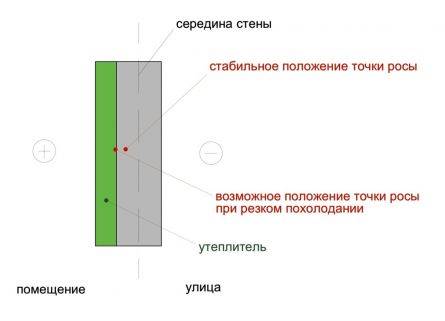

3. Сделана внутренняя обшивка, то точка росы будет:

  • внутри стены ближе к утеплителю;
  • на внутренней поверхности стены под обшивкой;
  • в самом утеплителе.

Из рассмотренного выше становится понятно, что расположение точки росы также зависит от таких характеристик ограждения, как температура и паропроницаемость. Большинство современных утеплителей практически не пропускает пар, поэтому рекомендуется наружная обшивка стен.

Если вы выбираете внутреннее утепление, то нужно соблюсти следующие условия, чтобы:

  • стена была сухой и теплой;
  • утеплитель имел хорошую паропроницаемость и небольшую толщину;
  • в здании функционировали вентиляция и отопление.

Зная возможные зоны образования конденсата, т.е. место расположения точки росы, можно для определенных климатических зон подобрать такой вид и материал утепления, который не создаст условий для сырых стен внутри дома.

Существует мнение, что дом должен утепляться снаружи, а утеплитель по всем параметрам соответствовать ГОСТу. Тогда точка росы будет находиться внутри обшивки, то есть снаружи дома, и внутренние стены будут сухими в любой сезон. Именно поэтому наружное утепление выгоднее внутреннего.

Чтобы более точно рассчитать точку росы для этого существует множество калькуляторов в интернете. опубликовано econet.ru

Определение точки росы

Значения точки росы в °C для ряда ситуаций определяют с помощью пращевого психрометра и специальных таблиц. Сначала определяют температуру воздуха, затем влажность, температуру подложки и с помощью таблицы Точки росы определяют температуру, при которой не рекомендуется наносить покрытия на поверхность.

Если вы не можете найти точно ваши показания на пращевом психрометре, то найдите один показатель на одно деление выше по обеим шкалам, как относительной влажности, так и температуры, а другой показатель соответственно на одно деление ниже и интерполируйте необходимое значение между ними.

Стандарт ISO 8502-4 используется для определения относительной влажности и точки росы на стальной поверхности, подготовленной для окраски.

Таблица температур

Значения точки росы в градусах Цельсия в разных условиях приведены в таблице.

Относительная влажность, % Температура шарика сухого термометра, °С
2,557,51012,51517,52022,525
20−20−18−16−14−12−9,8−7,7−5,6−3,6−1,5−0,5
25−18−15−13−11−9,1−6,9−4,8−2,7−0,61,53,6
30−15−13−11−8,9−6,7−4,5−2,4−0,21,94,16,2
35−14−11−9,1−6,9−4,7−2,5−0,31,94,16,38,5
40−12−9,7−7,4−5,2−2,9−0,71,53,86,08,210,5
45−10−8,2−5,9−3,6−1,30,93,25,57,710,012,3
50−9,1−6,8−4,5−2,20,12,44,77,09,311,613,9
55−7,8−5,6−3,3−0,91,43,76,18,410,713,015,3
60−6,8−4,4−2,10,32,65,07,39,712,014,416,7
65−5,8−3,4−1,01,43,76,18,510,913,215,618,0
70−4,8−2,40,02,44,87,29,612,014,416,819,1
75−3,9−1,51,03,45,88,210,613,015,417,820,3
80−3,0−0,61,94,36,79,211,614,016,418,921,3
85−2,20,22,75,17,610,112,515,017,419,922,3
90−1,41,03,56,08,410,913,415,818,320,823,2
95−0,71,84,36,89,211,714,216,719,221,724,1
1000,02,55,07,510,012,515,017,520,022,525,0

Диапазон комфорта

Человек при высоких значениях точки росы чувствует себя некомфортно. В континентальном климате условия с точкой росы между 15 и 20 °C доставляют некоторый дискомфорт, а воздух с точкой росы выше 21 °C воспринимается как душный. Нижняя точка росы, менее 10 °C, коррелирует с более низкой температурой окружающей среды, и тело требует меньшего охлаждения[источник не указан 2478 дней].

Точка росы, °CВосприятие человекомОтносительная влажность (при 32 °C), %
более 26крайне высокое восприятие, смертельно опасно для больных астмой65 и выше
24—26крайне некомфортное состояние62
21—23очень влажно и некомфортно52—60
18—20неприятно воспринимается большинством людей44—52
16—17комфортно для большинства, но ощущается верхний предел влажности37—46
13—15комфортно38—41
10—12очень комфортно31—37
менее 10немного сухо для некоторых30

Плюсы пластиковых окон (точка росы)

  • Шумоизоляция. Изготавливаемые нами оконные конструкции отлично защитят Ваше жилье от постороннего шума и непогоды. Наша продукция вынесет беспокойный и шумный мегаполис за пределы Вашего жилища.
  • Прохладно летом. Благодаря специальному покрытию стеклопакет отражает 60% солнечной энергии, что на порядок лучше простых стекол и вполне сравнимо с защищающими от зноя жалюзи.
  • Тепло зимой. Зимой оконные конструкции ПВХ успешно сохраняют тепло в квартире. Благодаря ним помещение охлаждается очень медленно.
  • Экология и надежность. Наши ПВХ окна абсолютно безопасны для организма. Качественный профиль не вызывает никаких аллергических реакций, а детские защелки обеспечивают безопасность ребенка.

Профили из ПВХ


ПЛАСТИКОВЫЕ ПРОФИЛЬНЫЕ СИСТЕМЫ

KBE

EXPROF

REHAU

PLASWIN

Дышащие стены

Способность стен «дышать» не является критичной и принципиальной при строительстве. Это скорее дело личных предпочтений и идеологических соображений. Было время, когда ценились щелястые окна и паропроницаемые стены, но в то время за энергосбережение не приходилось много платить. Сейчас же многих заботит экология. В наше время частный дом должен быть построен с учетом эффективного энергосбережения. Возможно фразы о инновационных дышащих стенах – это уловка умелых маркетологов? Стены должны в первую очередь сохранять тепло, а движение воздушных потоков должно обеспечиваться продуманной вентиляцией?

Зачем нужен правильный расчет точки росы при утеплении дома?

Приходилось ли вам видеть не утепленный дом, в котором (особенно когда минус на улице) стены у потолка или пола влажные? Что это за влага? Оказывается, роса. Внутри помещения? Да! И не только внутри помещения, но и в стенах, в полу.

Влажность, температура и атмосферное давление. При изменении этих трех величин происходит выпадение осадков. Осадки бывают в виде дождя, снега и в виде росы. О последней поговорим подробнее.

В результате соприкосновения холодной поверхности и влажного теплого воздуха, его влажность падает, и на этой поверхности начинает образовываться конденсат. Данный процесс можно наблюдать на стенках стакана с холодным напитком.

Температуру, при которой этот конденсат выпадает, и называют температурой точки росы (ТТР). При определенном значении температуры и атмосферного давления при повышении влажности воздуха повышается и значение точки росы, которое выражается в градусах. Стенки стакана со льдом имеют температуру точки росы. Таким образом, данное понятие используют для того, чтобы каким-то образом указать содержание водяного пара в воздухе. Рассчитав все правильно, вы узнаете значение температуры, при котором влажность воздуха доходит до 100 процентов. Если эта температура равняется температуре воздуха (она не может ее превышать), значит, образуется туман или дождь (зависит от давления). Если она значительно меньше, осадков не будет.

Итак, если есть влажный воздух и объект, температура которого имеет ТТР, на данном предмете будет скапливаться влага. Вот почему нужно проводить определение точки росы при различных строительных работах, включая воздвижение стен, их утепление, заливку наливных полов, теплоизоляцию крыш зданий и т.п. К примеру, при утеплении стен пенопластом, если температура на улице будет такой, что точка росы будет находиться в районе от центра стены, ближе к внутреннему ее краю, вы увидите мокрое пятно у себя в комнате, пока температура на улице не повысится. Если подобное будет продолжаться в течение некоторого времени, на данных поверхностях образуется грибок, любящий сочетание влажности, тепла и углекислого газа (который мы выдыхаем из легких). Вот теперь мы и приблизились к основному моменту.

Почему «плачут» окна

Существуют конкретные рекомендации по микроклимату в жилом помещении. Это влажность -40-50% и температура +18-23С. Поддержание этих параметров сводит к минимуму возможность образования конденсата на поверхности стекол.

Его появление так же связано с жизнедеятельностью человека (он тоже выделяет влагу!). То есть, в помещении должно находиться столько человек, сколько допускают санитарные нормы.

Повышенная влажность может быть связана и с неправильным воздухообменом. Здесь тоже есть свои нормы: не менее 3-х «кубов» на «квадрат» площади за один час.

Для кухонь эти требования ещё жёстче: от 6-ти до 9-ти «кубов» в час, в зависимости от типа плиты (9 куб. м/час – для газовой). Поэтому всё зависит от качества вентиляции.

Бывает противоречивая ситуация; в доме сделали капитальный ремонт, поменяли старые окна на стеклопакеты, а в помещениях стала появляться плесень. С чем это связано?

Дело в том, что в ходе полной реконструкции меняют отопление, вместо старых газовых колонок ставят современные котлы, утепляют окна. По большому счёту, возможностей для естественной вентиляции стало меньше.

Если раньше влага из помещения могла выходить через неплотные оконные щели, через вытяжку старой газовой колонки, то теперь такой возможности нет.

Эксплуатационные характеристики стеклопакета (коэффициент «К», в частности) имеют значение, но уже вторичное.

Как сдвинуть точку росы в стене

Если после проведения всех расчетов вас не устраивает расположение точки росы, стоит задуматься над ее смещением. Для этого можно:

  • увеличить слой утеплителя снаружи;
  • использовать материал с высокой паропроницаемостью;
  • демонтировать слой внутреннего утепления, перенеся его наружу;
  • корректировать микроклимат в помещении – установить принудительную вентиляцию, дополнительно нагревать воздух.

Подходящий вариант выбирают, исходя из климатических условий региона проживания, конструктивных особенностей дома, финансовых возможностей и используемых строительных материалов.

Игнорирование такого явления, как конденсация влаги в стеновом «пироге», может слишком дорого обойтись. Как минимум, это неприятный запах в помещении, постоянная сырость. Как максимум – большие колонии плесневых грибов, портящих внутреннюю отделку стен, разрушающих утеплитель и вредящих здоровью домочадцев

Таким образом, расчет точки росы имеет важное значение, если вы хотите возвести надежные и сухие стены для вашего дома

Область применения понятия

Широко применяется этот термин в промышленном и гражданском строительстве. Необходимость определять эту величину возникает при утеплении стен помещения. Если пренебречь расчетом этого показателя, после работ по утеплению появятся проблемы. Один из вариантов – порча отделки стен за счёт оседающей влаги. Если же отделка терпима к воздействию воды, но капли конденсата будут выпадать на стенах, тоже ничего хорошего в этом нет. Влажная среда способствует развитию патогенных микроорганизмов, плесени.

Игнорирование точки росы может привести к крушению самолета

Используют эту величину и в лесном хозяйстве. Специалисты по охране леса от пожаров используют точку росы для вычисления класса пожарной опасности, который характеризует возможность возгорания лесных массивов. На основании этого проектируются защитные мероприятия.

Точка росы применяется в расчетах для планирования противопожарных мероприятий

В сельском хозяйстве, зная точку росы, определяют вероятность повреждения посевов неинфекционными болезнями (повреждениями, вызванными погодными условиями). При этом одна из задач селекции – вывести сорта культурных растений, способных конденсировать влагу из воздуха на своих вегетативных органах. Это позволит успешно заниматься сельским хозяйством в условиях малого выпадения осадков.

Размещение точки росы

Определение точки росы

На данный момент нет смысла задумываться над тем, как рассчитать точку росы, поскольку это давно уже сделано специалистами, а результаты сведены в таблицу. В ней указываются значения температур поверхностей, ниже которых из воздуха с различной влажностью начинает выделяться конденсат.


Как видите, фиолетовым цветом здесь выделена нормативная температура в помещении в зимнее время года – 20 °С, а зеленым обозначен сектор, что охватывает диапазон нормированной влажности – от 50 до 60%. При этом точка росы колеблется от 9.3 до 12 °С. То есть, при соблюдении всех норм конденсация влаги внутри дома невозможна, поскольку в нем нет поверхностей с такой температурой.


Другое дело – наружная стена. Изнутри ее омывает воздух, нагретый до +20 °С, а снаружи – минус 20 °С, а то и больше. Значит, в толще стены температура постепенно растет от минус 20 °С до + 20 °С и в каком-то месте она обязательно будет равна 12 °С, что при влажности 60% даст точку росы. Но для этого еще нужно, чтобы водяной пар добрался до этого места сквозь материал ограждения. И тут возникает еще один фактор, влияющий на определение точки росы – паропроницаемость материала, которая всегда учитывается при строительстве.


Теперь можно перечислить все факторы, влияющие на образование влаги внутри наружных стен в процессе эксплуатации:

  • температура воздуха;
  • относительная влажность воздуха;
  • температура в толще стены;
  • паропроницаемость материала ограждения.

Паропроницаемость – это характеристика, показывающая, какое количество водяного пара может пропустить через себя тот или иной материал за определенный промежуток времени. К проницаемым относятся все конструктивные материалы с открытыми порами – бетон, кирпич, дерево и так далее. В народе бытует выражение, что дома, возведенные из них, «дышат». Примерами пористого утеплителя служат минеральная вата и керамзит.

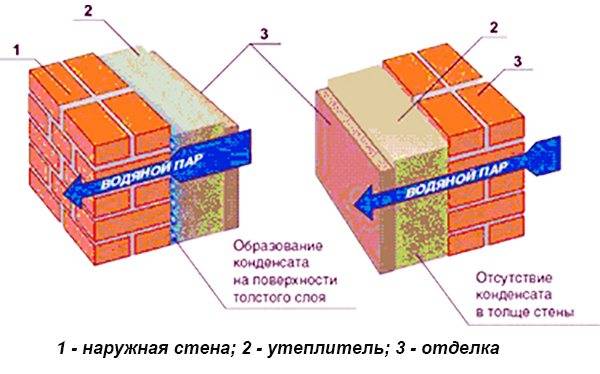

Из всего вышесказанного можно сделать вывод, что в обычных и утепленных стенах всегда есть условия для возникновения точки росы. Вот в этом месте и появляется много небылиц и страшилок, связанных с огромным количеством воды, прямо-таки вытекающим из стен при конденсации, и растущей на них массой плесени. В действительности все не так страшно, ведь эта точка не занимает стационарную позицию в ограждении. С течением времени условия с обеих сторон конструкции постоянно меняются, отчего и точка росы в стене перемещается. В строительстве это называется зоной возможной конденсации.


Так как ограждение проницаемо, то оно способно самостоятельно избавляться от выделяющейся влаги, при этом важную роль играет вентиляция с обеих сторон. Неспроста наружное утепление стен минеральной ватой делается вентилируемым, ведь точка росы в этом случае находится в утеплителе. Если все сделано правильно, то выделяющаяся внутри ваты влага через поры покидает ее и уносится потоком вентиляционного воздуха.


Современные полимерные утеплители практически не пропускают пар, поэтому при утеплении стен их лучше располагать снаружи. Тогда необходимая для конденсации температура будет внутри пенопласта или пенополистирола, но пары к этому месту не доберутся, а потому и увлажнения не возникнет. И наоборот, утеплять полимером изнутри не стоит, так как точка росы останется в стене, а влага станет выделяться на стыке двух материалов.

Внутреннее утепление осуществимо при таких условиях:

  • стена достаточно сухая и относительно теплая;
  • утеплитель должен быть паропроницаемым, дабы выделяющаяся влага могла покинуть конструкцию;
  • в доме должна хорошо действовать вентиляция.

Что делать, если значение определено неправильно?

Рассмотрим места, в которых возможно расположение точки росы в не утеплённой стене:

  • Ближе к наружной поверхности стены. В этом случае появление точки росы в доме минимально, как правило, внутренняя стена остаётся сухой.
  • Ближе к внутренней поверхности стены. В этом случае возможно появление конденсата при резком похолодании на улице.
  • В самых редких случаях точка росы находится на внутренней стене здания. В этом случае избавиться от неё практически невозможно, и скорее всего стены в доме всю зиму будут немного влажными.

В этих случаях решить проблему можно добавив слои пароизоляции на стены. Это поможет удерживать водяные пары, и они не пройдут сквозь стены внутрь помещения, что предотвратит появление точки росы на стенах и потолке. Если климат слишком холодный и большую часть года температура держится больше чем минус 10 градусов, стоит рассмотреть вариант поступления нагретого воздуха в помещение в принудительном порядке. Сделать это можно при помощи теплообменника или нагревателя воздуха.

Видео: почему на стенах появляется конденсат и плесень

Важно правильно определить точку росу на этапе строительства. Это поможет грамотно утеплить стену и в дальнейшем избежать появления конденсата и плесени в доме

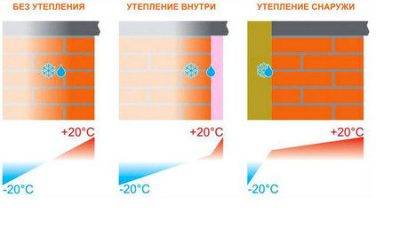

Вред точки росы для стен дома

   Мы разобрались,
что точка росы может располагаться в трех разных участках стены:

  1. в наружном утеплителе стены
  2. в стене, ближе к наружной части
  3. в стене, ближе внутренней части

     В
каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если
в одном месте она будет безвредна, то внутри дома или в стене будет оказывать
определенные разрушительные последствия на целостность стены.  Ниже, разберем поведение точки росы в каждом
из перечисленных мест.

Точка росы в
наружном утеплителе

Это самое безвредное для дома нахождение точки росы.
В этом случае:

  • Конденсат при возникновении точки росы образуется, непосредственно, в
    самом утеплителе.
  • Утеплитель не гигроскопичен, потому влага не задерживается в
    конструктиве стены и испаряется при изменении температуры воздуха.
  • За счет пароизоляционных свойств утеплителя, влажность, которая образуется
    при испарении конденсата, выходит на улицу и не взаимодействует со стеной дома.

  • Стены дома сухие в течении всего года, как с наружной так и со внутренней
    стороны
  • Стены сохраняют свою прочность и целостность многие десятилетия

утеплитель снаружи

Точка росы в стене дома, ближе к наружной стороне

  • Поведение стены во многом зависит от материала, из которого она выложена. Лучше переносят точку росы, стены из плотных и тяжелых строительных материалов, таких как кирпич, керамзитобетон, камень, дерево. Поскольку они менее подвержены разрушению и имеют больший коэффициент морозостойкости.
  • Стены домов возведенных из пористых материалов, хорошо впитывающих влагу и пропускающих пар. Таких как, пеноблоки, газоблоки и подобного рода материалы, действие точки росы должно быть минимально коротким.

разрушение стены под воздействием влажности

  • При возникновении конденсата внутри стены, материал стены насыщается жидкостью. При последующем понижении температуры воздуха ниже нуля, накопленная жидкость замерзает и увеличивается в объемах. Увеличения объема жидкости разрушает любой стеновой материал изнутри. Это приводит к образованию как мелких, так и крупных трещин в структуре стены. Стены крошатся и окончательно теряют свою прочность.
  • В случае если стена, в которой точка росы внутри и утеплена снаружи, то утеплитель не будет препятствовать выходу накопившей влаги наружу. Поэтому, вся жидкость будет скапливаться на поверхности, между утеплителем и стеной. Это влечет образование плесени и грибка, со всеми вытекающим последствиями, вредными как для здания, так и для здоровья человека.
  • Если стена дома не утеплена снаружи, то жидкость будет выходить с повышением температуры воздуха, но это не убережет стену от внутреннего разрушения после замерзания воды. Подобные испарения жидкости, из влажной стены, мы можем наблюдать в виде налета белого цвета на кирпичных стенах.

выделение влажности из кирпичной стены в виде налета белого цвета

Точка росы в
стене дома, ближе к внутренней поверхности

    Возникает,
когда пар проходит середину толщины стены и конденсат начинает образовываться уже
ближе к поверхности стены, которая находится внутри дома.

Последствия
точки росы для внутренней отделки дома:

  • Насыщенная влажностью кладка начинает выделять на внутренней  стене, в доме  жидкость в виде капель воды.
  • Мокрая поверхность стены разрушает внутреннюю отделку помещения:
    шпаклевку, обои другие отделочные материалы.
  • На стенах и в углах образуется плесень и грибок, от которых уже будет
    очень трудно избавиться
  •  В доме появляется неприятный
    ветхий запах разложения, который вреден для здоровья.
  • Понижается общая температура тепла в доме.

плесень на стене внутри дома

   Самые разрушительные и вредные последствия
для дома это когда точка росы находится ближе к внутренней поверхности стены.

    Точка росы – важный параметр, который следует
учитывать при проектировании и возведении стен, крыш и строительства всего дома.
Ее не соблюдение может привести к необратимым и критическим последствиям для
всего здания.

Как рассчитать точку росы

По математической формуле

Проведение расчётов вручную по формуле – довольно точный способ. Однако для использования формулы предварительно надо определить несколько других показателей. Выглядит формула следующим образом.


Формула для расчёта точки росы

Как видно из рисунка, a и b – постоянные величины. Т – температура воздуха. Rh – относительная влажность воздуха. Такой метод подсчёта даст результат с погрешностью в 0,5ºС.

С помощью онлайн-калькулятора

Поскольку расчёт с помощью формулы вручную подходит не всем (из-за недостаточных знаний в математике либо отсутствия времени), в сети Интернет в открытом доступе размещены онлайн-калькуляторы, которые рассчитывают точку росы на основании введённой информации. Пользоваться ими совершенно несложно: надо только ввести исходные данные (температура атмосферного воздуха и относительная влажность). Результат расчётов появится на экране.

Программы-калькуляторы

Увязать показатель точки росы и предполагаемые последствия неправильного утепления под силу не каждому. Для этого нужны специфические знания в физике и строительстве. Поэтому помимо обычных калькуляторов, рассчитывающих эту величину, созданы программы с расширенными возможностями. Они также находятся в свободном доступе и ими можно воспользоваться в режиме онлайн.

Такие программы при расчёте учитывают множество параметров:

Населённый пункт, в котором построено (строится) здание. Тут же появляется статистика среднемесячных температур, относительной влажности, давления в этом регионе.
Вид помещения. Очевидно, что влажность воздуха в ванной будет выше, чем в комнате, а это в свою очередь влияет на вид допустимого утеплителя.
Тип конструкции. Здесь на выбор предлагается стена, перекрытие, чердачное перекрытие и другие позиции.
Слои конструкции

Здесь принимается во внимание, что находится за утепляемой стеной – другое помещение либо улица.
Материал перекрытия или стены.
Температура и относительная влажность внутреннего и наружного воздуха.

После заполнения всех необходимых полей программа составит график точки росы.

Таблица определения точки росы

При необходимости быстро получить значение точки росы применяются таблицы. Данные таблиц весьма неточные и дают приблизительный результат. Зато пользоваться ими легко и быстро: достаточно только найти нужную ячейку на пересечении столбца и строки с нужной температурой и относительной влажностью воздуха.

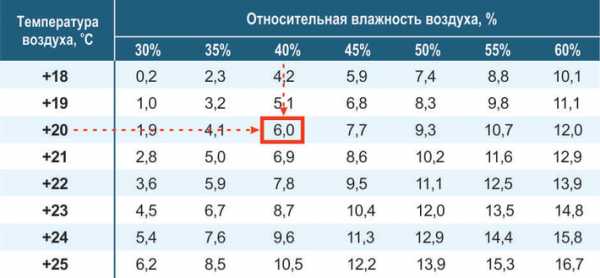

Таблица 1. Определение точки росы по двум показателям.


Определение точки росы по двум показателям

Специальные инструменты

В метеорологии придуманы специальные инструменты, позволяющие определить точку росы. Однако даже для расчёта по математической формуле или любым другим методом, описанным выше, нужны свои инструменты.

Температура измеряется термометром, влажность – гигрометром. Для удобства в данном случае подойдёт инструмент, способный замерять и температуру, и влажность воздуха – цифровой термогигрометр.

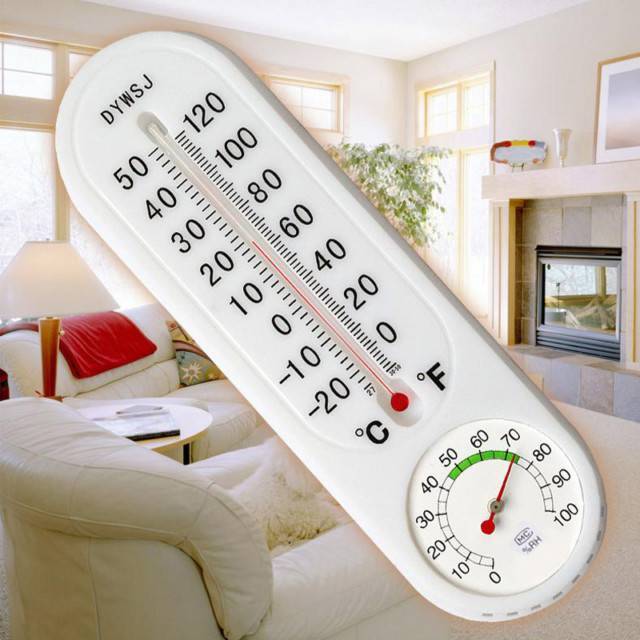

Этот инструмент сочетает в себе функции градусника и гигрометра

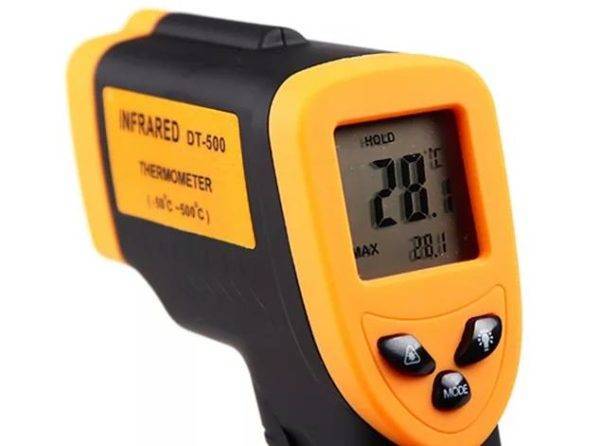

Кроме того, существуют приборы, сочетающие в себе несколько функций: измерение температуры, влажности, расчёт точки росы и запоминание информации.

В большинстве случаев работа с таким прибором выглядит следующим образом.

Включите прибор

Обратите внимание на заряд батареи. Так выглядит один из популярных приборов

Поднесите наконечник сенсора к исследуемой поверхности под прямым углом

Правильное положение прибора обеспечит точность замеров

Чтобы зафиксировать данные замера, нажмите кнопку Hold в меню. Так Вы сможете ознакомиться с результатом в комфортном положении прибора. Зафиксировать – еще не значит сохранить

Для сохранения данных нажмите кнопку Save. Возможность сохранения избавляет от необходимости записывать данные в блокнот

При необходимости перенести информацию на компьютер подключите прибор к сети через USB. Подключить измеритель точки росы к компьютеру не сложнее, чем мобильный телефон

Скопируйте данные на компьютер. Компьютер – надежное хранилище данных

Работа с приборами для измерения точки росы проста даже для человека без специальной подготовки. Интерфейс интуитивно понятен, а при возникновении вопросов следует обратиться к инструкции.

Как рассчитать точку росы?

Конечно, каждый человек стремится обеспечить комфортные жилищные условия, что невозможно при высоком уровне влажности, ведь тогда помещение становится сырым. Скопление конденсата не только негативно сказывается на стоянии перекрытий и утеплителя, но еще вызывает опасные для здоровья заболевания. К тому же, с разрастающейся плесенью будет сложно бороться.

Поэтому, чтобы избежать вышеперечисленных неприятностей, необходимо заранее провести расчеты. Это позволит узнать, целесообразно ли будет утеплять стены этого помещения или лучше построить новый дом. При этом стоит помнить, что для каждого сооружения будет индивидуальное значение, поэтому не получится сделать утепление по общим расчетам.

Следует учитывать, что в той или иной степени влажность имеется в любом материале, поэтому важно обеспечить такие условия, чтобы этот уровень не повышался. Поэтому даже если вы обратитесь к специалисту из-за проблемы сырых стен, то скорей всего он обнаружит неправильную тепловую изоляцию, где толщина материала не соответствует норме. Ведь именно наружная отделка во многом влияет на расположение места скопления влаги

Ведь именно наружная отделка во многом влияет на расположение места скопления влаги.

Для определения порога температуры, при котором образуется конденсат, используют следующие методы:

  • расчетный;
  • с помощью специальной программы;
  • табличный.

Расчетный

В данном случае для вычисления потребуется громоздкая формула, которая учитывает некоторые коэффициенты и особенности климата. Метод расчета предполагает способ определения логарифма влажности. Такой вариант не пользуется популярностью из-за сложности, ведь на расчеты приходится тратить немало времени.

С использованием специальной программы

При желании можно найти огромное количество сайтов, где имеется специальный калькулятор, благодаря которому получится быстро получить нужное значение. Здесь будет достаточно выбрать из представленного списка стройматериал, а также обозначить толщину. Далее останется только нажать кнопку «Рассчитать».

Табличный

Это удобный способ в том случае, когда вам требуется быстро получить значение. Для таких целей используется специальная таблица, где уже указываются значения температуры в помещении по отношению к влажности. Для того, чтобы понять, как это сделать, мы рассмотрим пример расчета по таблице.

Расчет точки росы: пошаговая инструкция

Перед тем как приступить к процессу, необходимо подготовить следующее оборудование:

  • термометр;
  • пирометр лазерный;
  • гигроскоп.

Шаг 1: в помещении, где требуется определить значение, необходимо отмерить от пола расстояние около 55 сантиметров. Теперь в этом положении следует провести замеры температуры.

Шаг 2: теперь необходимо на этой же высоте измерить влажность гигроскопом.

Шаг 3: далее необходимо найти значение по таблице, что позволит определить точку.

Шаг 4: после чего необходимо проверить возможность проведения ремонта в здании с полученным уровнем влажности. Для этого следует на таком же расстоянии провести измерения температуры перекрытия.

Цены на пирометр лазерный

Пирометр лазерный

По завершению, останется только сравнить эти показатели между собой. Так, если поверхность перекрытия имеет температуру на четыре градуса больше, то существует вероятность наличия точки росы, поэтому выбор изоляционных материалов здесь играет ключевую роль. Эту ответственную задачу рекомендуется доверить специалисту.

Способы расчёта

Чтобы избежать возможных неприятностей, вызванных повышенной влажностью в помещениях, необходимо правильно рассчитать температурное значение в перекрытиях

Важно понимать, что подобный параметр индивидуален, поэтому расчеты следует проводить для каждого отдельного строения

Рассчитать точку росы в частном доме или квартире можно следующими способами:

  • По таблице.
  • По формуле.

Расчеты по таблице

Расчет точки росы при теплоизоляции строения осуществляется на основании специальной таблицы, подготовленной по результатам данных научно-проектных организаций.

В ней указаны величины температурных режимов и относительной влажности в помещениях, при которых возможно образование конденсата на поверхностях.

Расчеты с использованием формулы

Для определения значения точки росы используется простая формула:

Tp – значение точки,

а – 17,27,

b – 237,7,

а, b – постоянные значения,

ƛ (T, Rh) – коэффициент, который можно вычислить по формуле:

T – внутренняя температура,

Rh – внутренний уровень влажности,

Ln – натуральный логарифм.

Попробуем определить значение для таких условий: температура воздуха – 23 °C, уровень относительной влажности – 60%.

Для начала необходимо найти коэффициент:

ƛ (T, Rh) = (17,27×23) / (237,7+23) + Ln (60/100) = 1,52362 + (-0,51083) = 1,01279.

Определение параметра:

Tp = (237,7×1,01279) / (17,27×1,01279) = 240,74 / 17,490 = 13,76 °C.

В данном случае охлаждение поверхности стены до 13,7 градусов приведет к образованию конденсата.

Необходимые замеры для просчетов

Для получения значения точки необходимо провести основные замеры температурного и влажностного режима внутри помещений. Для этого потребуется следующее оборудование:

  • Гигрометр.
  • Обычный и бесконтактный термометр.

Замеры выполняются по такой схеме:

  1. В помещении, где необходимо определить проблемный участок, отмеряется расстояние от пола в 55 см. На данной высоте замеряется температура воздуха.
  2. На этом же уровне выполняется замер влажности.
  3. В приведенной таблице выбираются полученные значения для определения точки. Для удобства можно составить простой график значений для всех помещений.
  4. Далее определяется целесообразность проведения внутренних ремонтных работ. Для этого при помощи бесконтактного градусника замеряется температура различных поверхностей, например, стен, перегородок, оконных рам.
  5. В завершении проводится сравнение полученных результатов. Если температура поверхности превышает температуру воздуха более чем на 5 градусов, это говорит о повышенной влажности и наличии проблемного участка. В этом случае работы по теплоизоляции требуют грамотного выбора утеплителя и определения подходящей толщины защитного слоя.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
