Как подключить бойлер к водопроводу: рекомендации и инструкции

Выбор бойлера КН

К выбору такого агрегата как бойлер косвенного нагрева нужно подходить со всей ответственностью и, прежде всего, задать себе вопрос: «Удобно ли будет пользоваться таким устройством?». О плюсах и минусах агрегата рассказано выше. В этом разделе отметим несколько аспектов, которые нужно знать, чтобы понять, нужно ли его покупать. Также они помогут правильно выбрать наиболее подходящий вариант бойлера КН.

Насколько покупка такого оборудования будет оправдана? Дело в том, что покупать такое устройство есть смысл, если расход воды в доме или помещении достаточно велик и составляет не менее 1,5 л/мин. Для сравнения именно такой расход воды отмечается у больших семей составом 4 и более человек.

Наличие такого бойлера обязательно увеличит расходы на электроэнергию, если он будет подключен к электрокотлу.

Объем бойлера – тоже немаловажный аспект. Так, нужно посчитать и учесть нужды в горячей воде для семьи. Он должен подбираться с учетом параметром помещения, где он будет устанавливаться.

Материалы, из которых изготовлен бойлер, тоже имеют значение. Так, те, которые сделаны из нержавейки, позволят нагреть воду до 90 градусов. В эмалевых температура должна быть ниже. Но сильно нагретую воду всегда можно разбавить холодной, а значит, эффективность даже небольшого бака у сильно прогревающего воду бойлера будет выше

Также важно брать тот бойлер, который не будет ржаветь.

Следует учесть и мощность самого отопительного котла. Ее должно хватать, чтобы нагреть не только агрегат, но и систему отопления.

Насос для загрузки оборудования тоже должен быть оптимальным

Выбрать, какой подойдет, поможет инструкция по эксплуатации оборудования – в ней обычно приведены все цифры, на которые нужно ориентироваться.

Время подогрева воды для многих будет играть решающую роль, так что этот момент тоже нужно взять на заметку. Так, в среднем, чтобы нагреть 100 л воды, требуется около 2 часов. Но некоторые модели баков нагревают воду и быстрее – например, из нержавейки бак прогреет столько же воды за минут 20-30.

Материал для теплоизоляции внутри агрегата может быть представлен как поролоном, так и минватой или пенополиуретаном. Поролон встречается в более дешевых моделях.

Организовать в частном доме постоянное бесперебойное снабжение горячей сантехнической водой можно, используя бойлер косвенного нагрева

Также лучше брать бойлеры, которые имеют некоторые элементы защиты – предохранительные клапаны, термостаты и т. д. Не стоит лениться и отказываться от заполнения гарантийного талона в магазине при покупке. Бойлер стоит дорого, и будет обидно, приобретя его, убедиться в ненадлежащем качестве товара. А поменять такое оборудование без наличия гарантии сложно.

Как подключить водонагреватель накопительный на даче

Установка на даче нагревательных элементов подразумевает в системе водопровод с низким давлением. К сожалению, без давления в несколько атмосфер невозможно осуществить подключение и работу накопительного водонагревателя классическим методом. Есть действующий подход для такой ситуации.

Бойлерные баки заполняются водой благодаря емкости, которая устанавливается уже отдельно от водонагревателя. Использование обратного клапана в такой схеме невозможно.

По теме:

НАЗАД

ВПЕРЕД

1 из 5

Дополнительную емкость подбирают по объему. Он должен в несколько раз превышать объем бака или баков нагревателя. Емкость для создания давления не должна быть замкнутой (вакуумной). Проще говоря, в ней нужно высверливать отверстия.

Практичнее обеспечить такой бак или емкость поплавочным клапаном для урегулирования уровня воды.

Соединение от емкости до бойлера нужно оснащать краном или вентилем.

Бак, создающий давление, чаще всего устанавливают на чердаке. Главным условием для работы системы с дополнительным баком — расположение емкости для напора выше 2 метров от бойлера.

Правильный подбор водонагревателя с косвенным нагревом

Бойлер косвенного нагрева (БКН) высокоэффективное устройство с современными системами автоматизации тепловых процессов, служит для выпуска горячей воды Т до 65 С.

Внешне БКН похож на традиционный электрический водонагреватель, хотя его современные модификации имеют более эргономичную прямоугольную форму.

Источником тепловой энергии служит отопительный котел, работающий на любом энергоносителе от отходов до электрической энергии.

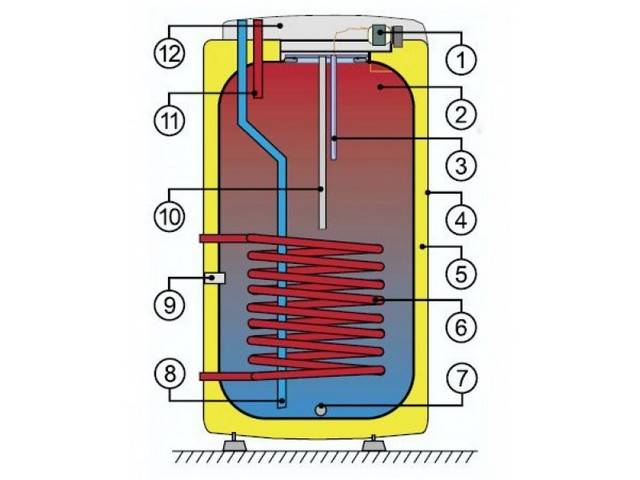

Базисный элемент — стальной или латунный теплообменный аппарат змеевикового типа, имеющей большую площадью нагрева, в сравнительно небольшом объеме накопительного бака, покрытого защитным эмалевым слоем.

Перед тем как установить БКН необходимо правильно его подобрать под реальные условия эксплуатации: источник теплоснабжения и объем водопользования по услугам ГВС.

Основные параметры выбора схемы подключения бойлер косвенного нагрева:

1. Рабочий объем в литрах. При этом термины “общий объем ” и “рабочий объем” различны, поскольку змеевиковый теплообменник забирает определенную часть бака, поэтому нужно выбирать по рабочему показателю.
2. Внешний источник нагрева, вид топлива и выходная температура теплоносителя.
3. Тепловая мощность внешнего источника. Котел должен обеспечивать не только отопительную нагрузку, но ГВС. Так для нагрева объема воды в 200 л потребуется резервная мощность не менее 40 кВт.
4. Материал рабочей емкости: с покрытием из эмали, стеклокерамики и стеклофарфора, из нержавеющего металла или термостойкого пластика.
5. Теплоизоляция — для защиты БКН от тепловых потерь, лучше всего, если в качестве теплоизоляции будет применен полиуретан.
6. Система защиты и регулирования.

Важные особенности

Помимо выбора геометрических и тепловых характеристик БКН необходимо учесть многие параметры, чтобы тепловая схема подключения бойлера косвенного нагрева к газовому котлу была максимально эффективной.

Для этого пользователь должен выполнить определенные условия:

1. Выбрать оптимальное месторасположение, специалисты утверждают что расположение БКН должно быть максимально приближено к котлу.
2. Обеспечить защиту от теплового удлинения конструкции, для этого интегрировать в схему БКН на выходе ГВС из устройства мембранный гидроаккумулятор с объемом 10 % от рабочего объема бойлера.
3. Перед тем как подключить бойлер оснащают каждую линию подвода/отвода по греющей и нагреваемой среде шаровыми кранами.
4. Чтобы выполнить защиту от противотока, на водопроводной воде устанавливают обратный клапан.
5. Выполняют очистку воды с установкой фильтра перед подачей водопроводной воды в БКН.
6. Установку настенной конструкции БКН выполняют на капитальных стенах с предварительной обработкой пожаробезопасными материалами.
7. Установка БКН выполняется выше уровня котлоагрегата либо на одном с ним уровне.

Выбор объема бака

В торговой сети сегодня много предложений по аппаратам БКН, как отечественных, так и зарубежных производителей с емкостями круглого и прямоугольного сечения, напольного и настенного монтажа. И если для электрических нагревателей наиболее популярными являются модели объемом от 80 до 100 л.

Для БКН используются более мощные варианты, начиная от 200 до 1500 л. Это вызвано тем, что многие собственники такую конструкцию используют для создания бака-аккумумятора, с целью создания равномерной нагрузки источника теплоснабжения в ночное время суток. В такой схеме ночью вода для ГВС нагревается, а днем расходуется.

Размер рабочей емкости выбирают, учитывая необходимость обеспечения всех членов семьи горячей водой. Существует формула расчетного водопотребления.

На практике часто пользуются следующими данными:

• 2 пользователя – 80 л;
• 3 пользователя – 100 л;
• 4 пользователя – 120 л;
• 5 пользователя – 150 л.

Размеры БКН также важно учитывать при монтаже. Для настенного размещения могут применяться установки с рабочим объемом бака — до 150 л, а с большими размерами допускается устанавливать только с напольным размещением

Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор.

Материал

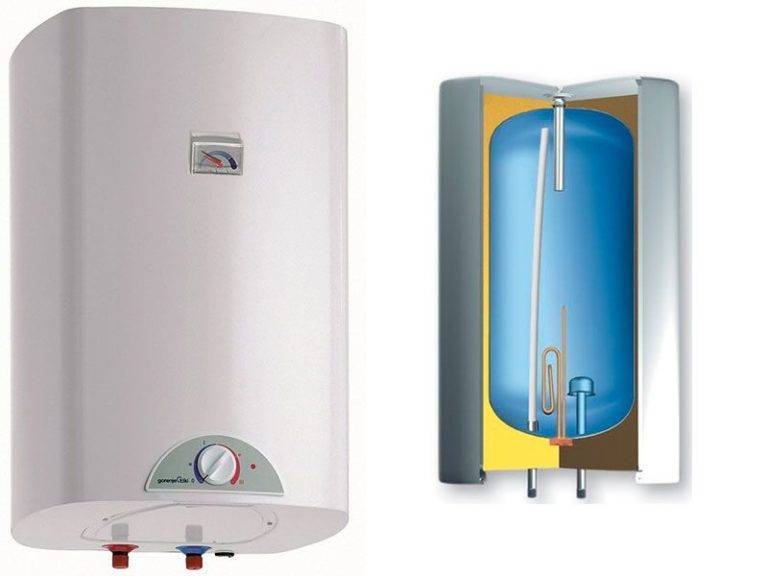

В накопительных водонагревателях самым важным является материал изготовления бака. Они могут быть из обычной стали либо нержавеющей. Обычную дополнительно покрывают эмалью. Естественно, баки из нержавеющей стали надежнее и долговечнее. Эмалированные же быстрее приходят в негодность. Но, соответственно, нержавеющие стоят на порядок дороже обычных. Для продления жизни эмали дополнительно устанавливают магниевые аноды, которые периодически необходимо менять. За их состоянием следит датчик.

Что касается проточных водонагревателей, то они могут быть сделаны из:

• меди — она быстро греет воду, так как обладает прекрасными теплопроводными свойствами;
• нержавеющей стали — такие изделия долговечны, но нужно учесть, что вода не должна быть очень жесткой;
• пластика — они не очень долговечны, но зато отличаются низкой стоимостью.

Самыми надежными устройствами являются медные. Но цена у них довольно высока.

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

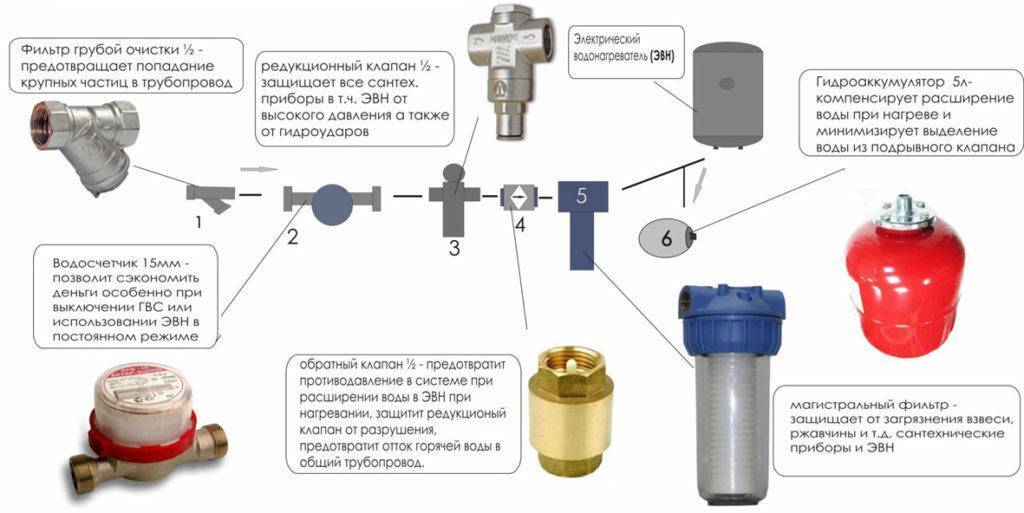

Схема подачи воды в бойлер

• обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
• предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан.

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

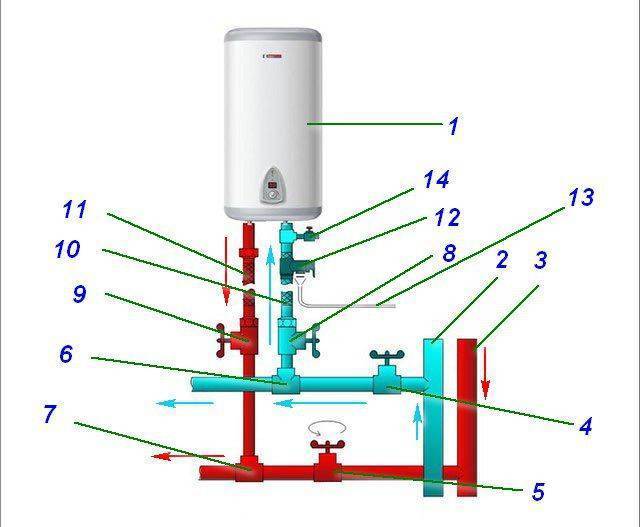

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

1. Металлическую трубу нужно тщательно зачистить от старой краски.
2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью.

Подключение накопительного бойлера

Для подачи и отвода жидкости, внизу водонагревателя (накопительного) установлены штуцеры. Красным отмечен штуцер для горячей воды, синим – для холодной. Рекомендуется использовать полипропиленовые трубы, которые обеспечивают надежное соединение.

На рисунке ниже показана самая простая и надежная схема подключения водонагревателя к водопроводу.

Следует соблюдать следующие правила:

• должна быть возможность перекрытия подачи воды в жилище с помощью вентилей;
• ответвления, ведущие к агрегату, должны иметь запорные краны;
• если в магистрали подается некачественная вода, необходима установка, после запорного крана, водяного фильтра;
• между входом в бак и предохранительным клапаном необходима установка сливного крана, позволяющего быстро сливать воду с емкости, если потребуется ремонт или обслуживание устройства;
• перед подключением накопительного водонагревателя к водоснабжению необходимо заранее обзавестись различными видами фитингов, Т-отводов (тройников) гибких и жестких соединительных труб.

Кроме того, подключение накопительного водонагревателя требует обязательной установки группы безопасности из двух клапанов. Предохранительный монтируется для защиты бака от избыточного давления. Если оно повышается до критического уровня, то клапан открывается и происходит сброс жидкости через дренажный шланг в канализацию или специальную емкость. Обратный клапан не дает вытекать воде из бака при понижении давления в магистрали или ее отсутствии. Таким образом, он препятствует осушению ТЭНов, их перегреву и перегоранию.

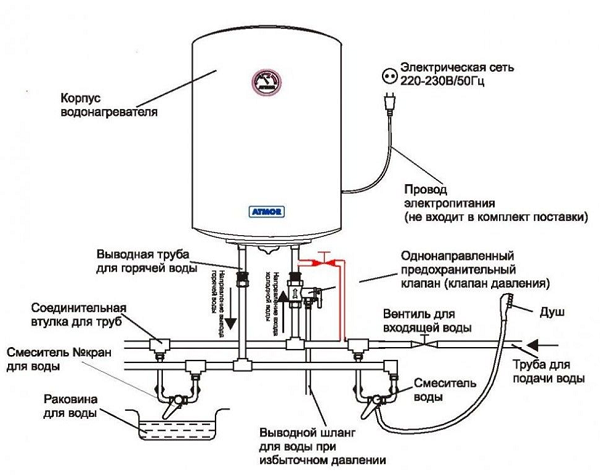

Схема подключения водонагревателя (бойлера) к водопроводу показана на рисунке:

При железных или стальных трубах

Как правильно подключить бойлер к водопроводу, если в квартире (доме) проведена магистраль с использованием стандартных железных труб? Можно воспользоваться современным методом подсоединения, без применения сварочных работ (приваривание переходника с резьбой). В данном случае используется переходник “вампир”, который представляет собой дополненный отверстием и резьбой хомут.

Переходник «вампир»

Установка хомута очень проста, и проводится таким образом:

• место на стояке предварительно требуется зачистить от краски и ржавчины;
• хомут необходимо расположить на стояке, используя прокладки из резины, и затянуть болты для его фиксации;
• перекрыть подачу воды и слить оставшуюся, открыв любой кран-смеситель;
• через отверстие в хомуте просверлить трубу, применив электродрель;
• далее, накрутив кран, можно приступить к подсоединению требуемых элементов.

При металлопластиковых трубах

Подключение водонагревателя к такому водоводу самое простое. Металлопластик легко гнется, а для соединения элементов используются различные виды обжимных фитингов.

Действия при подсоединении:

• отрезать трубу необходимого размера;
• далее потребуется внимательно выбрать место для врезки, при этом нужно учитывать сам размер тройника с минусом части трубы, которая будет заходить в соединение;
• для вырезания небольшого участка можно применить специальные ножницы;
• с тройника необходимо снять гайки и вместе с кольцами фиксации одеть на 2 конца трубы;
• развальцевать концы металлопластика, применив специальный калибратор или отвертку;
• тройник вставить до упора, после чего нужно сдвинуть кольца и ключом зажать гайки.

При трубах из полипропилена

Перед тем, как подключить бойлер к водопроводу с помощью полипропиленовых труб, необходимо подготовить: паяльник для пайки водоводов из пластика, ножницы для его резки, по паре тройников и переходников на резьбу, которая находится на вентилях и аварийном клапане, а также необходимое для конструкции количество уголков. Далее:

• выбирается место подсоединения;
• в трубе вырезается участок равный ширине тройника, минус 2 сантиметра (по 1 см войдет с каждой стороны в тройник);
• используя паяльник, необходимо разогреть трубу и фитинг до нужного состояния и соединить их (во время соединения проворачивать их нельзя, так как это может нарушить герметичность);
• используя отрезки водовода разной длины и уголки, делается подводка к патрубкам агрегата;
• на конец водовода впаивается муфта с резьбой, после чего вся конструкция надежно соединяется.

Особенности монтажа

Решая, как установить и подсоединить к водопроводу водонагревательный бойлер, учитывают следующие рекомендации:

• По правилам установки водонагревателей, трубы горячей воды должны поступать к сантехническим приборам в тепловой изоляции с толщиной оболочки не менее 20 мм, коэффициент ее теплопроводности не должен превышать показатель в 0,035 Вт/м2. Выполнение данного условия снижает теплопотери в магистрали, экономит электроэнергию и соответственно финансовые средства потребителя.
• Так же желательно присутствие изоляции и на металлических трубах из стали, нержавейки или меди в линии холодного водоснабжения (ХВС). Основное назначение теплоизоляции на трубопроводе подачи холодной воды – препятствие образованию конденсата, вызывающего появление плесени и грибка, коррозии.

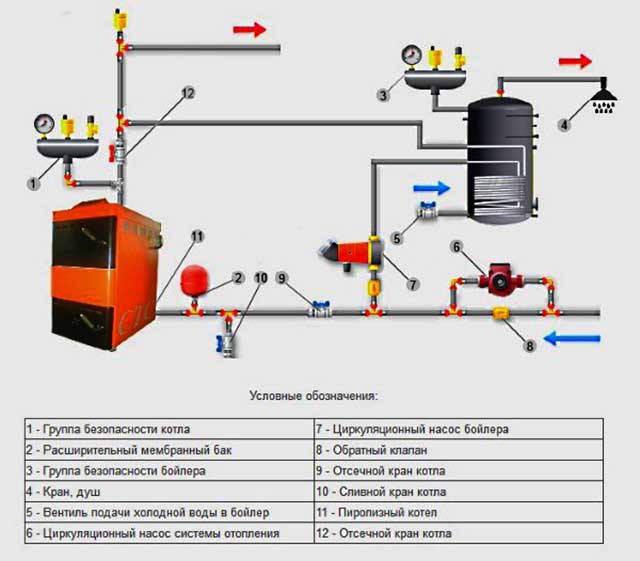

Рис. 14 Бойлер косвенного нагрева в индивидуальном доме

• Распространенная неисправность многих бойлеров – утечка воды через боковой штуцер предохранительного спускного клапана, вызванная высоким давлением в водопроводной магистрали (встречается на первых этажах многоквартирных высотных домов). Обычно воду отводят в канализацию при помощи гибкой подводки, закрепленной на боковом штуцере, что не всегда удобно. Один из вариантов избежать монтажа мешающего шланга – установка на бройлер расширительного бака, компенсирующего перепады давления.
• Как правило, расширительный бак ставят на бойлеры косвенного нагрева или резервуары значительной емкости с большим количеством воды, где небольшие температурные колебания вызывают существенное перепады давления.
• При монтаже бойлеров следует подбирать кабель электропитания с термостойкой изоляцией, в электрической цепи обязательно наличие заземляющего контура. Система электропитания водонагревателя должна иметь устройство защитного отключения УЗО.
• При эксплуатации мощных бойлеров энергопотреблением свыше 5 кВт, их запитывают трехжильным медным проводом большого сечения (2 – 2,5 мм2) от щитка, проводя отдельную электрическую линию, наиболее часто используемые марки электрокабеля – ВВГ 3х2,5-380, ППВ 3х2,5-380.
• Для увеличения срока службы ТЭНов водонагревателей в системе водоснабжения устанавливают магнитный фильтр, препятствующий отложению солей металлов на поверхности нагревательного элемента.

Рис. 15 Подключение типового бойлера к электрической сети

Инструменты и материалы

Набор инструментов и материалов, необходимых для подключения водонагревателя к системе водопровода, может варьироваться в зависимости от особенностей прибора.

Начинающий мастер может ориентироваться на следующий примерный список:

• перфоратор с набором насадок;
• гаечный и разводной ключи;
• прямая и крестовая отвертка;
• рулетка;
• кусачки;
• пассатижи и т.п.

Кроме того, понадобятся трубы и фитинги, чтобы соединить нагреватель с водопроводной системы. Необходимы средства герметизации соединений: льняная нить, ФУМ-лента, специальная паста.

Не помешает заранее запастись парой соединительных шлангов, двумя-тремя запорными кранами и таким же количеством тройников.

В комплекте с нагревателем обычно поставляются только крепежные элементы, да и они не всегда подходят для конкретной ситуации.

Например, если планируется установка прибора на стену с толстым отделочным слоем, следует запастись достаточно длинным крепежом.

Подключение бойлера к электропитанию

Для работы электрического бойлера потребуется отдельное электропитание в 220 Вольт идущее от квартирного электрощита.

Бойлер обязательно должен быть заземлен. Поэтому для электропитания нужно использовать трехжильный кабель. Кабель должен быть с медными жилами, в двойной изоляции,например ВВГнг. Сечение кабеля рассчитывается в зависимости от мощности бойлера. (О расчете сечения кабеля читать ТУТ)

Одну из жил кабеля (обычно желто-зеленую) нужно использовать для заземления бойлера. Заземляющий провод должен идти, не прерываясь от заземляющей шины в квартирном электрощите (если щит установлен в квартире) или от корпуса этажного электрощита к заземляющей клемме розетки для бойлера.

Нельзя использовать для заземления бойлера металлические конструкции, которые могут встретиться в санузле, а также водопроводные трубы.

Как правило, бойлер подключается через электрическую розетку. Нельзя устанавливать розетку вблизи открытой воды (Читайте подробно о зонах электробезопасности в ванной).

Электропитание бойлера должно быть выделено в отдельную группу. Для защиты линии электропитания бойлера нужно установить двухполюсной автомат защиты с номиналом, рассчитанным по мощности бойлера. (Как рассчитать номинал автомата защиты читать ТУТ)

Также, обязательно, нужно обезопасить электропитание бойлера для человека. Для этого нужно в линию электропитания бойлера установить отдельное устройство защитного отключения (УЗО).

УЗО бойлера устанавливается после автомата защиты для бойлера, номинал УЗО должен быть на шаг меньше номинала автомата защиты.

Вместо защитной пары, автомат защиты плюс УЗО, можно установить один объединяющий дифференциальный автомат защиты.

Розетка для бойлера должна иметь степень защиты корпуса не менее IP 44 .Устанавливать розетку нужно выше мест соединения водопроводных труб и на расстоянии от бойлера не менее 40-50 см.

Корпус бойлера должен быть не только заземлен, но и подключен к дополнительной системе уравнивания потенциалов (ДУП) квартиры.

Электрический кабель для питания бойлера должен быть замурован в стене либо проложен открыто в трубах или гофре не распространяющей горение. Расстояние от открыто проложенного кабеля до труб горячего водоснабжения должно быть не менее 50 см.

Теперь разберем, как подключить бойлер к водопроводной сети.

Этапы установки бойлера

Следуйте пошаговой инструкции и вы поймете, что в самостоятельной установке электрического водонагревателя нет ничего сложного.

Подготовительный этап

1. Для начала нужно определить место для расположения бойлера. Для этого необходимо выполнить следующие условия:

• Располагаться бойлер должен в свободном месте, так, чтобы к нему был доступ.
• Там где будет устанавливаться прибор должна быть крепкая стена (не из гипсокартона).
• Водопроводные трубы должны быть пригодными для врезки в них установки.
• Прибор достаточно мощный и проводка должна выдержать данную нагрузку.

Все эти этапы нужно продумать до начала работы  с установкой, ведь если этого не сделать, будет потрачено уйма времени на переделывания.

2. Конечно же, как и для любой другой работы, нужны инструменты и комплектующие, которые вы должны заранее подготовить:

• Запорные краны;
• Перфоратор;
• Разводной и гаечный ключи;
• Тройники;
• Пассатижи;
• Рулетка;
• Отвертка;
• Труба металлопластиковая ( длина с размером зависят от условий подключения);
• Герметичная лента;
• Паста;
• Пакля;
• Соединительные гибкие шланги (2 шт., в случае если они не предусмотрены в комплекте).

Инструменты для самостоятельной установки бойлера

Основной этап

У вас не будет много хлопот с установкой накопительного бойлера, в отличии от проточного водонагревателя. Весь процесс установки заключается в правильном крепеже бойлера и подведение к нему труб. Также в работу входит изготовление отверстий под крепления, при этом нужно рассчитать расстояние от бойлера до потолка, дабы без особых усилий надеть его на крепежные элементы.

Монтаж водонагревателя

1. К водопроводу нужно подключить бойлер.

• Нужно соединить вводы и выходы прибора. Нужно знать, что на ввод холодной воды устанавливают клапан для сброса напряжения. Этот клапан для сброса напряжения, а также гибкие шланги продаются в комплекте с бойлером, но бывают случаи когда они отсутствуют и их нужно докупить отдельно.
• В случае отсутствия вывода, необходимо его смонтировать. Время работы затраченное на вырезку зависит от вида труб, если они из металлопластика, то работа будет идти быстрее, если же из металла, то придется потратить больше сил и времени. Для этой работы вам понадобятся плашка и дополнительные переходники.

Подключение кранов к бойлеру

2. После нарезки болгаркой, на трубу наносят резьбу при помощи плашки и герметизируя устанавливают тройник или переходник с подсоединенным к нему краном.

3. Затем подсоединяют кран с горячей водой и выход на бойлер.

4. Выпускают воздух и осуществляют проверку на герметичность.

5. Затем происходит подключение бойлера к питанию при помощи автоматического выключателя или розетки. В случае если бойлер работает исправно, загорается специальный индикатор.

6. Финальным этапом считается регулировка температурного режима. Если установка прошла удачно, то прибор уже готов к работе.

Готовимся к подключению

Оптимальный вариант установки бойлера – это ванная комната. Если по причине ограниченного свободного пространства установить бойлер в этом месте не удаётся, то следует подобрать место на кухне или в подсобном помещении. При выборе места установки следует позаботиться о возможности подведения электрической сети 220 В и холодного водоснабжения.

Бойлер устанавливается на значительном расстоянии от пола. В большинстве моделей подсоединение коммуникаций осуществляется снизу, поэтому прибор следует разместить на высоте не менее 50 см. Если подключение бойлера выполняется в ванной комнате, то его следует разместить от ванны и раковины на расстоянии не менее 1 метра.

Таким образом исключается вероятность попадания на поверхность прибора воды и уменьшается возможность поражения электрическим током в случае неисправности прибора.

Стоит учитывать, что бойлер, наполненный водой, имеет значительную массу и должен быть надёжно закреплён. Обычно устанавливают водонагреватели на стену. Для правильного расположения крепёжных отверстий можно использовать очень простой способ разметки. Необходимо приготовить лист картона и маркер.

Замеры осуществляются в таком порядке:

1. Лист картона укладывается на полу.

2. На картон сверху ставится бойлер плашмя, при этом кронштейны крепления должны плотно прилегать к картону.
3. Маркером отмечаются на картоне отверстия под крепёжные болты.
4. Картон с метками прикладывается к месту, где будет установлен бойлер, и маркером отмечаются точки сверления отверстий для анкерных болтов. Когда будет произведена разметка, перфоратором делаются отверстия в стене диаметром 12 мм. Глубина отверстий зависит от применяемых болтов.

Для правильного монтажа бойлера потребуется установить отдельную розетку и осуществить подводку холодной воды к прибору.

Для этого понадобится приготовить следующие материалы и инструменты:

1. Перфоратор или ударная дрель.
2. Пассатижи.
3. Молоток.
4. Розетка.
5. Подрозетник.
6. Анкерные болты.
7. Кабель электрический с диаметром жилы не менее 3 мм.
8. Гаечные ключи.
9. Отвёртка.
10. Гипс строительный.
11. Выключатель автоматический 20 А.
12. Зубило.

Подключение к водопроводу

Сегодня используются четыре основных схемы такого подключения:

• Для настенных агрегатов применяется соединение через трехходовой канал. При определенных и заранее заданных условиях, встроенный в нагреватель термостат производит переключение клапана, что позволяет горячей жидкости циркулировать по змеевику-нагревателю, расположенному в накопителе. Как только нужная температура достигается, в систему поступает сигнал, прекращающий циркуляцию. Такая схема подключения бойлера к котлу требует наличия специального расширительного бачка и циркуляционного насоса.
• Система двух насосов, при которой работа отопительного устройства производится только в одну сторону. Когда надо нагреть воду в накопительном баке, система циркуляции отопительного контура отключается и появляется возможность для продвижения жидкости в накопитель. После того, как происходит нагрев до нужной температуры, теплоноситель вновь начинает циркулировать в отопительной системе, но нагрев воды прекращается. Такое подключение бойлера к котлу имеет один существенный недостаток: периодически приходится прерывать процесс отопления жилища.
• Подключение бойлера к системе с несколькими контурами. Подобный вариант применяется тогда, когда для обогрева строения одновременно применяется несколько нагревателей. Для нормального функционирования такой системы нужно скрупулезное регулирование посредством вентилей.
• Подключение через «стрелку» — гидравлический коллектор. Подобную схему используют тогда, когда от одного отопительного прибора работает и «теплый пол», и основное отопление. Бойлер, нагревающий воду от газового котла, также подключается к такой гидравлической стрелке.

Для соединения труб лучше всего использовать шаровые краны. При этом на оборудовании имеется 2 разъема:

• синий – для холодной воды;
• красный – для горячей воды.

https://youtube.com/watch?v=M2_WSzsUzxE%3F

Допускаемые ошибки

Перечень распространенных ошибок, допускаемых мастерами при монтаже водонагревательного бака, выглядит следующим образом:

1. кабель от устройства уложен без заземления или находится рядом с горячими поверхностями;
2. установка в санузле сделана без заземления, это опасно для человека, есть риск удара током;
3. порядок подключения к системе горячего и холодного водоснабжения нарушен;
4. не соблюдается уровень, бак стоит или висит неровно;
5. напряжение в сети потребителя больше или меньше, чем указанное в инструкции к баку.

Любая из перечисленных ошибок может стать причиной последствий. Особенно опасно неправильное подключение к электрической сети. Поэтому перед тем как включить водонагреватель, правильно еще раз проверить точность выполнения работ. Если ошибки допущены не были, включение разрешено.

Перед тем как выполнить подключение водонагревателя к системе централизованного водоснабжения нужно внимательно рассмотреть рекомендуемую схему. Нужно учитывать рекомендации по определению места для устройства. Размещать его можно в кухне, ванной комнате и туалете, но потребитель должен учитывать нюансы эксплуатации. Перед первым включением прибора в сеть нужно убедиться в правильности подключения всех элементов системы.

Подключение к водопроводу из металлопластика

Последовательность монтажа электрических накопительных бойлеров к металлопластиковому водопроводу немного проще, чем к трубам из полипропилена. В первую очередь, это обусловлено тем, что такие системы в большинстве случаев не замуровывают, а для соединения всех элементов металлопластикового трубопровода используются фитинги.

Итак, для подключения автономной нагревательной системы к трубам из металлопластика нужно провести определённые работы.

1. Перекрывается подача воды в дом.
2. С помощью трубореза в нужном месте разрезается металлопластиковая труба.
3. В разрезы монтируются тройники.
4. В отводы от тройников вставляются или отрезки металлопластиковых труб, или сразу за запорной арматурой подключаются шланги, соединяющие, систему с бойлером.

«Сухие» нагреватели намного безопаснее и долговечнее

Такой «сухой» нагреватель размещен в совершенно герметичной капсуле, которая расположена во внутреннем объеме бойлера. Контакта с водой быть попросту не может, и такой нагреватель служит значительно дольше. Да и поменять его проще – для этого даже не потребуется сливать их бака воду.

Материал изготовления аккумулирующего бака бойлера

• Если подходить с точки зрения дешевизны модели, то можно приобрести бойлер с обычным стальным внутренним баком, имеющим эмалированное покрытие. Пожалуй, кроме невысокой стоимости, иных достоинств у такой конструкции нет — —она наименее устойчивая к повышению давления или температуры – эмаль может покрыться трещинами и начать скалываться.
• Куда практичнее в этом плане водонагреватели с баком из нержавеющей стали. Они не столь привередливы к жесткости и химическому составу нагреваемой в них воды, намного более гигиеничные. Нержавейка — достаточно пластичный материал, поэтому не боится значительных перепадов температуры и, соответственно, давления – сталь компенсирует все расширения, и деформации не случится.

Некоторые бойлеры с баком из высококачественной нержавеющей стали и с «сухим» ТЭНом даже не оснащаются магниевыми анодами ввиду отсутствия такой необходимости.

Самыми современными являются водонагреватели с баками, изготовленными из стеклофарфорового композита. Здесь можно говорить об абсолютной нейтральности к каким бы то ни было химическим реагентам, полном отсутствии даже намеков на коррозию или поверхностную деформацию.

У нагреваемой воды ни при каких обстоятельствах не появится запаха, как это нередко случается с эмалированными емкостями. Мало того, стеклофарфоровое покрытие даже обладает определенным противобактериальным эффектом.

Недостаток у подобных водонагревателей один – они пока еще очень дороги по сравнению с другими моделями.

Механизмы управления водонагревателем

На самых простых моделях имеется несложное электромеханическое управление – вращающаяся рукоятка, посредством которой выставляется требуемая температура нагрева и поддержания воды. Обязательным элементом, как правило, является стрелочный индикатор – термометр и лампочка (светодиод) говорящая о процессе нагрева или паузе.
