Как подключить электрическую плиту самостоятельно: схема и инструкция

Конструктивные особенности

По сфере применения электроплиты, как и любая другая кухонная техника, разделяются на две группы:

профессиональные плиты;
электроприборы для домашней установки.

Это во многом определяет их мощность. Плиты с подключением к сетевому напряжению в 220 В – маломощные. Мощные запитываются к сети в 380 В.

Подключение электрической плиты

Следует сказать, что в современных многоквартирных домах изначально может быть заложен кабель с подводящим напряжением в 380 В.

Способ управления электрической плитой в зависимости от модели и производителя (Hansa, Веко, Gorenje и так далее) может быть:

механическим;
сенсорным.

По видам установки и конструкции различают электроплиты для кухни:

отдельно стоящие;
встраиваемые;
настольные.

Принципы работы названных устройств (электрических плит) напрямую связаны с их техническими особенностями, и выглядит это следующим образом.

Эмалированная плита

Эмалированные плиты. Нагревательный элемент выполнен в виде круга небольшого диаметра из чугуна или же чугунной спирали открытого типа. Приборы такого типа могут быть комбинированными, то есть иметь как газовое, так и электрическое подключение.

Стеклокерамическая кухонная плита – более современный аналог эмалированной печки с небольшими изменениями в форме нагревательных элементов, перекрытых специальным жаропрочным стеклом по всей варочной поверхности.

Индукционные плиты. Вместо стандартных нагревателей используется электромагнитная (индукционная) катушка, создающая высокочастотные токи. Для приготовления пищи на плитах индукционного типа нужна специальная посуда.

Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

Прокладываем кабельный канал.
Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
Проводим линию питания кабелем с оптимальными параметрами.

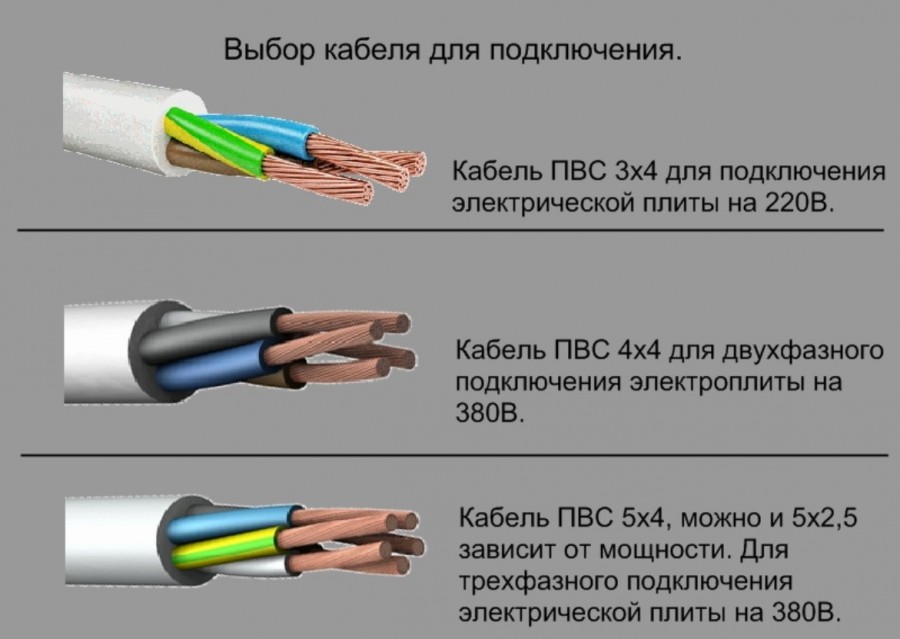

Параметры могут быть следующими:

ПВС 3х4 — подключение электрической плиты однофазное на 220В.
ПВС 4х4 — подключение однофазное на 380В.
ПВС 5х4 — подключение трехфазное на 380 В.

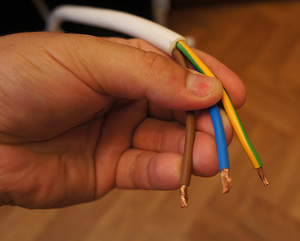

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

желто-зеленый – заземляющий;
синий – нулевой;
фазные — все остальные цвета.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11.
Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

удаленность от источников влаги;
удаленность от источников огня;
доступность для контроля и обслуживания;
недоступность для детей.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Как подключить электроплиту к сети 220 В

Трехконтактная силовая розетка

Для подключения к сети 220 вольт нужно использовать трехконтактные силовые розетки, трёхжильный кабель, вилку с номинальным током, который больше 32 ампер.

Кабель сначала соединяют с плитой. Надежнее всего предварительно обжать контактными пластинками проводники.

После проделанных действий вилку подключают к кабелю. Нужно открутить крепежные винты (их два), после чего снять крышку вместе с контактами. Фиксирующая планка тоже снимается.

Убирают защитную изоляцию с края гибкого кабеля (на 5-6 см), и расправляются проводники. Далее зачищают концы от изоляции (до 2 см). Кабель после разделывания заводится в корпус вилки.

https://youtube.com/watch?v=uwtujm8giZI

Виды бытовых электроплит

Все электроплиты, представленные на рынке, можно подразделить по типу варочной панели на классические эмалированные и стеклокерамические.

Верхняя панель классических эмалированных плит покрыта эмалью и имеет встроенные конфорки. Достоинством этих плит являются невысокая стоимость, простота обслуживания и ремонта.

зависит от длительности разогрева конфорок

У стеклокерамических электроплит варочная поверхность выполнена из цельного высокопрочного листа стеклокерамики. Это покрытие обладает значительной теплопроводностью, поэтому по скорости приготовления пищи такие плиты приближаются к газовым. Нагрев варочной поверхности стеклокерамической плиты происходит быстро в зоне конфорки. Стеклокерамика привлекательна и легко моется мягкими чистящими средствами. Недостатки электроплит со стеклокерамическим покрытием: оно подвержено появлению царапин при взаимодействии с металлической посудой, а также высокая стоимость плиты по сравнению с классической.

По виду конфорок электрические плиты бывают:

со спиральными нагревателями элементами;
ленточные, в которых нагреватель имеет форму скрученной ленты;
галогенные с инфракрасным излучателем;
индукционные (на вихревых магнитных токах).

играет значительную роль в выборе электроплиты

Многофункциональные шкафы используют конвекцию, благодаря которой обеспечивается значительное количество режимов приготовления блюд. При этом увеличивается и скорость приготовления пищи. Дорогих модели электроплит оборудуются системой автоматической очистки духового шкафа. В дешёвых моделях на очистку требуется тратить значительное время.

Наиболее популярными производителями бытовых электроплит являются:

Россия – Мечта, Дарина, DeLuxe, ЗВИ, Лысьва;
Беларусь – Атлант (Atlant), Gefest (Гефест);
Германия – Blomberg, AEG, Bosch;
Италия – Ardo, Candy, Indesit;
Словения – Gorenje
Турция – Beko, Vestel;
Швеция – Electrolux, Zanussi.

Требования, условия и компоненты, необходимые для подключения электроплиты к электросети в квартире.

Бытовые электрические плиты являются самым энергоёмким оборудованием современной квартиры. По этой причине питание от электросети должно удовлетворять определённым требованиям, которые будут рассмотрены ниже. Максимальная заявленная (паспортная) мощность электроплит находится в диапазоне от 3,3 до 9,5 кВт.

Главными требованиями, предъявляемыми к подключению бытовой электроплиты, являются:

наличие отдельного электрического провода для питания плиты (свободного от подключения другой какой-либо нагрузки);
соответствие электропровода паспортной мощности плиты;
наличие в щитке подключения отдельного автоматического выключателя, соответствующей мощности;
возможность заземления корпуса плиты.

Инструмент, необходимый для подключения

Для выполнения работ потребуются:

плоскогубцы;
кусачки;
нож с сегментным лезвием;
определитель фазы электропроводки;
тестер электрический.

Как подключить электроплиту в частном доме. Схема и способы подключения

Распространено однофазное подключение печки. Чтобы подключить электроплиту таким методом, клеммы 1,2,3 и затем 4,5 объединяются медными перемычками с сечением больше 6 мм². Эти элементы входят в продажный комплект. Фазная жила окрашена в черный, коричневый или серый цвет и связывается с зажимом 1, 2 или 3. Нулевой провод синего колера нужно стыковать к 5 или 4 клемме. Заземляющая оплетка зеленого цвета крепится к контакту 6.

Болты затягиваются с усилием, т. к. некачественная стыковка ведет к обгоранию изоляции и пожару. В варианте схемы подключения электроплиты при питании от розетки фазный провод крепится к клемме L, ноль идет на зажим N. Жила заземления подсоединяется к соответствующему контакту, который показан рисунком заземления, литерами РЕ.

Двухфазная схема используется редко. Перед тем как правильно подключить печку, нужно определиться, что фаза В не используется, есть только А и С. Медной перемычкой замыкают зажимы 1, 2, к ним крепят рабочий провод А, фаза С переходит на клемму 3. Дальнейшее подсоединение аналогично однофазному способу. Двухфазная схема применяется в частных строениях, но и в квартирах такой вариант не исключается, если проводка выполнена четырехжильным кабелем. Правильность соединения проводов:

желтая жила идет к клеммам L1 и L2, связанным перемычкой — фаза А;
красная проволока крепится к зажиму L3 — рабочий контур С;
синяя оплетка стыкуется с нулевым контактом — нулевая цепь;
зеленый цвет — заземление.

На вилке в таком варианте присутствует 4 рожка.

Варочная панель и духовка подключаются трехфазной схемой, способ применяется как вариант подключения электроплиты в частных домовладениях или многоэтажках старого типа. Берется 4- или 5-жильный провод, при этом между фазой и нулем напряжение 220 В, а посередине рабочих фаз показатель 380 В. Подключение происходит в следующем порядке:

жилы под напряжением С, В, А крепят к зажимам с цифрами 3, 2 и 1, соответственно;
клеммы 5, 4 и 6 соединяются как в однофазном варианте.

Стоимость подключения электроплиты

Прежде чем самостоятельно заниматься подключением электроплиты следует позвонить в сервисные центр и поинтересоваться во сколько обойдутся эти работы, выполненные специалистом. При этом владелец бытовой техники избавляется от массы проблем, связанных как с затратами времени, так и с выполнением порой плохо знакомых работ.

Обычно ремонтная мастерская, проводящая электромонтажные работы, берет на себя сервисное обслуживание и гарантийный ремонт изделия.

Например, в Москве, при выполнении всего комплекса работ, стандартные расценки, следующие:

покупка необходимых материалов и комплектующих (без учета их стоимости) – 350,0 рублей за час затраченного времени;
установка и подсоединение электророзетки – 450,0…750,0 рублей за единицу (зависит от типа подключения);
монтаж электропроводки с подключением к щитку 150,0…350,0 рубле за метр погонный;
установка электроплиты – 1000,0 рублей.

Есть компании, которые предлагают выполнить весь комплекс работ «под ключ», без вмешательства хозяина, за 20,0…50,0 североамериканских долларов. При этом большая цена относится к оборудованию со стеклокерамической варочной панелью.

В провинции цены несколько дешевле. В Красноярске и Новосибирске стоимость электромонтажа и установки начинается от 800,0 рублей. В других областных центрах, в Центральных регионах России, многие фирмы предлагают свои услуги за аналогичные работы в пределах 400,0…500,0 рублей.

Дополнительные советы

До того как приступить к замене элемента на плите, необходимо убедиться, действительно ли он вышел из строя. Обычной прозвонкой этого сделать практически невозможно, т. к. ТЭН имеет свое сопротивление. Именно сопротивление и необходимо проверять. Производитель указывает, какое значение является нормальным для исправного узла. Необходимо закрепить два щупа мультиметра на контактах нагревателя и переключиться в режим измерения сопротивления. По окончании процесса необходимо свериться с эталонным значением.

Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме

Во время монтажа будьте внимательны на местах соединения. Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме.

Дополнительные советы

Обратите внимание! Замер сопротивления необходимо производить на демонтированном нагревателе, в противном случае будет выведено значение всей системы. Во время монтажа будьте внимательны на местах соединения. Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки

Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме

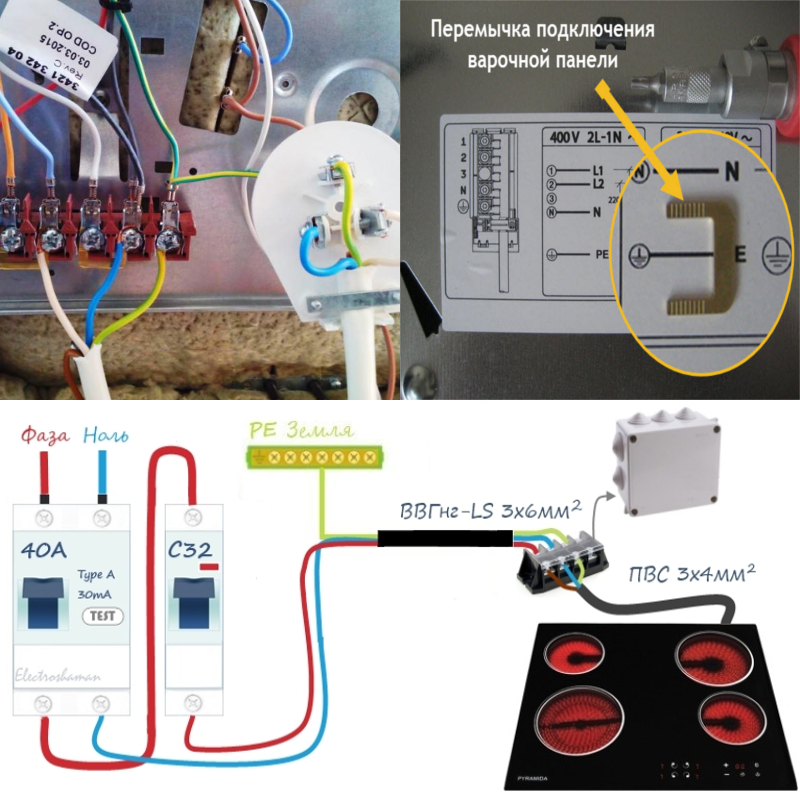

Как подключить варочную панель без розетки

Распределительные коробки (Рис 3).

При желании соединение можно выполнить «напрямую», сделав его без разъемным. Для этого на конце линии устанавливают клеммную коробку (Рис 3). С одной стороны коробки заводится провод от электроприбора, а с другой – питающий кабель. Большинство из представленных в продаже современных моделей клеммных коробок применимы как для сетей в 220 В, так и в 380 В.

Чтобы выполнить подключение, провода вставляют в имеющиеся сбоку коробки отверстия, не забывая соблюдать полярность. Если приходится подключать 220 В – лишние фазы откидывают и изолируют. Заведенные в полость коробки оголенные концы затягивают болтами и «оконечивают» посредством зажимов. При желании их можно и вовсе залудить и свернуть в кольцо.

Придерживаясь перечисленных выше основных рекомендаций, самостоятельное подключение электроприбора даже у начинающего мастера не вызовет особых сложностей.

Идея N2: Инфракрасный обогреватель

Для изготовления инфракрасного обогревателя своими руками можно использовать несколько вариантов устройств. Рассмотрим два наиболее простых в реализации, для одного из них будет использоваться ИК пленка, применяемая в системе теплого пола, а для второго нагревательную панель изготовим из подручных средств. Если у вас остался пленочный ИК нагреватель от пола или есть возможность его достать, то это значительно упростит вам задачу.

Пленочный ИК нагреватель

Для изготовления такой инфракрасной модели вам понадобиться кусок рулонной фольгированной теплоизоляции, нагревательная пленка, питающий кабель для подключения в электрическую сеть, клеммы для подключения провода к пленке, терморегулятор или другие устройства для изменения температуры обогревателя.

Процесс изготовления состоит из таких этапов:

Выберете место размещения, так как пленочный обогреватель не может самостоятельно стоять на полу или столе, его нужно крепить к стене, потолку, каркас или на другой жесткой поверхности.
По размеру инфракрасной пленки вырежьте термоизоляцию и подготовьте фольгированную поверхность для наклеивания пленки. Рис. 4: вырежьте термоизоляцию нужного размера
К подготовленному рулону приклейте пленку, обеспечьте плотное прилегание по всей длине. Для скрепления поверхностей можно использовать как клеящие составы, так и двухсторонний скотч. Но точки нанесения клеящего вещества должны располагаться не на инфракрасных излучателях. Рис. 5: места для нанесения клеевого состава
По краям пленки закрепите клеммы, предварительно к клеммам припаяйте провод для подачи электрической энергии. Рис. 6: припаяйте клемму к медной шине
Заизолируйте места электрических соединений при помощи изоленты, термоусадки или битумной ленты. Это нужно, чтобы при подключении нагревательного прибора в сеть исключить угрозу поражения электротоком от обогревателя и изолировать токоведущие части от стен и других конструктивных элементов зданий. Рис. 7: заизолируйте места электрических контактов
В конструкцию электрообогревателя включите терморегулятор, наиболее удобной точкой включения является питающий провод. Так как элемент управления можно поместить в наиболее удобное и доступное место. Это позволит контролировать мощность теплоотдачи обогревателя для обогрева гаража.
Закрепите ИК обогреватель на стене или другом конструктивном элементе. Если вы хотите установить его на полу, можно изготовить деревянный каркас.

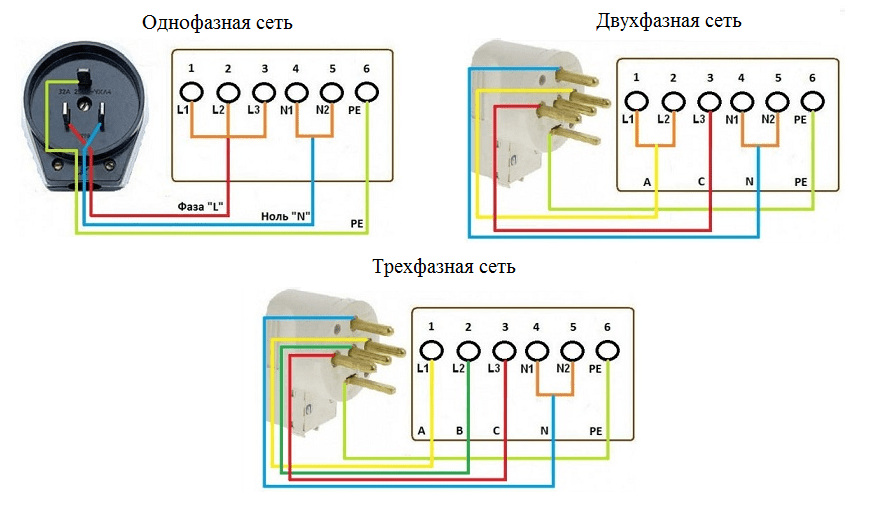

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

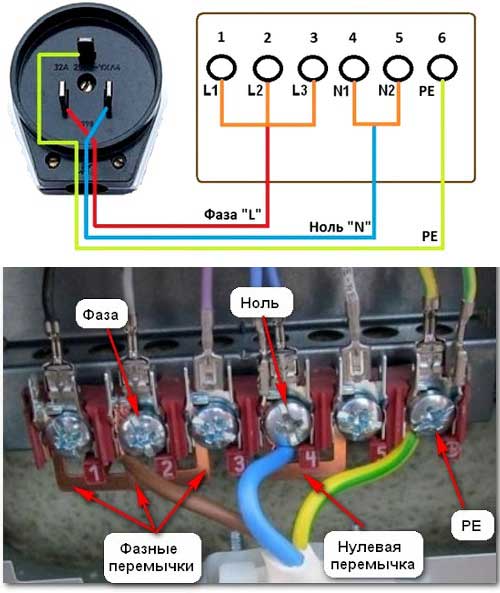

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

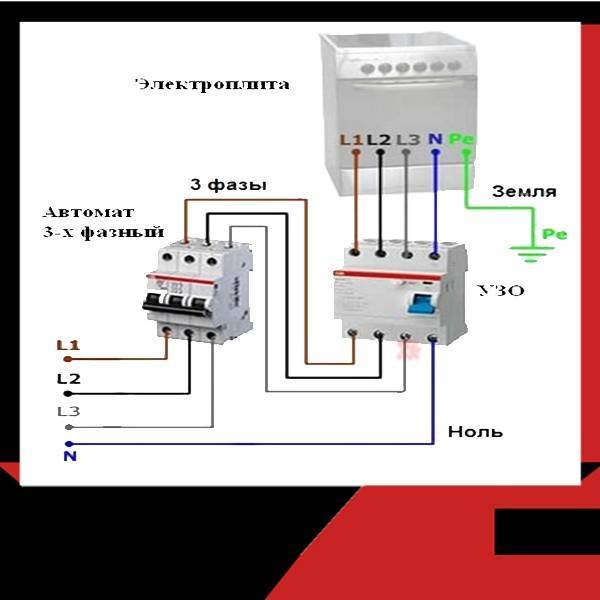

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока

В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Монтаж кабеля

Чтобы смонтировать кабель, нужно обеспечить соединение розетки либо клеммника с электрощитом с помощью кабеля. Прежде чем приступать к этой работе, необходимо проштробить стену. Если хочется скрыть укладку в стене, потребуется значительно больше времени, однако это поможет сохранить эстетику интерьера.

Чтобы смонтировать кабель, нужно обеспечить соединение розетки либо клеммника с электрощитом с помощью кабеля.

Но есть и более простая в исполнении альтернатива, которая особенно распространена в домах с деревянными стенами. Для того варианта нужно будет использовать внешний короб. Чтобы осуществить штробление и укладку в коробе, нужно выбрать наиболее короткий маршрут.

Но есть и более простая в исполнении альтернатива, которая особенно распространена в домах с деревянными стенами.

Проект электропроводки в доме

Для начала составляют проект электропроводки, лучше всего, если проект составят вам профессионалы.Но если вы имеете опыт и необходимые знания, то вы можете составить его сами.

Необходимо знать, что российские стандарты сильно отличаются от иностранных стандартов, а это значит, что иностранные схемы электропроводки нельзя использовать в нашей стране. Всю электрику в доме планируют на начальном этапе, для этого рисуют план дома и указываете на нём места, где будут выключатели, розетки, люстры и т.п.

На данном этапе очень важно создать схему, где будут указаны места расположения приборов

Следующим этапом будет указание мест прокладки проводов в доме.

После всех вышеперечисленных манипуляций производите разводку проводов.

Существует три вида разводки и подключений:

Последовательный;
Параллельный;
Смешанный.

Более экономный вариант считается смешанный.

Для облегчения своей работы делают распределение нагрузки. Например:

Освещение комнат, коридора и кухни;
Освещение ванны и туалета;
Розетки в комнатах и коридорах;
Розетки в кухне.

Такой вариант является простой разгрупировкой потребителей электричества и чем меньше групп, тем экономнее буде израсходован материал. Для того чтобы упростить прокладку проводки, ее монтаж производят под или в плитах перекрытий. В схеме такую прокладку проводки отмечают штрих пунктирными линиями.

Расчет тока потребления

При проведении проводки необходимо учитывать силу тока, которая должна будет протекать по сети, то есть это отношение суммарной мощности всех потребителей к напряжению. В домах и квартирах максимальное потребление тока не доходит до двадцати пяти Ампер.

Все материалы необходимо выбирать по данному параметру. От силы тока зависит сечение проводов.

Если вы вычислили, что ток потребления у вас составляет 16 Ампер, то нельзя предохранители устанавливать с таким же значением тока срабатывания.

Необходимо брать большее стандартное значение, чем расчётное.

Разводка электрики в доме своими руками

Для монтажа проводки своими руками, необходимо знать какой нужно, применить кабель. Ведь он производиться с разным сечением, его выбирают исходя из токовых параметров.

На данном этапе вам необходимо будет посчитать количество материалов, какие могут понадобиться для монтажа электропроводки. Такие работы как составление проекта, разводка, монтаж производиться быстро, но есть некоторая сложность в подсчёте количества необходимого для проводки провода. Но замеры можно произвести, взяв для этого рулетку.

Сделав замеры, прибавьте дополнительные четыре метра на всякий случай. Перед входом в строение устанавливают осветительный щит и все провода из дома необходимо подвести к нему, а так же в нём устанавливают автоматы. Автоматы должны иметь ток срабатывания в 16 или 20 Ампер.

Электроплита должна быть подключена к отдельному автомату. Так же не забудьте посчитать количество розеток и коробок, это будет не трудно сделать, ведь всё расположено в схеме.

Для проведения электропроводки ещё могут понадобиться наконечники, изолента, различные трубки, коробки, термоизоляция, кабель каналы и многое другое.

При работе вам понадобятся следующие инструменты:

Мультиметр;
Перфоратор;
Болгарка;
Шуруповёрт;
Плоскогубцы;
Кусачки;
Крестовая и плоская отвёртки;
Уровень.

При замене старой проводки, для ее обнаружения необходим специальный датчик. Для прокладки проводов на стенах сделайте разметку. Следующим этапом после разметки расположения кабеля, размечают расположение розеток, щитков, коробок, выключателей.

Штробирование

Для начала при помощи перфоратора с насадкой высверливают специальные отверстия под розетки, коробки, выключатели.

Для того чтобы проложить провода, в стенах делают специальные канавки их делают с помощью болгарки или перфоратора. Такие канавки делаю с глубиной не больше и не меньше двух сантиметров. Для вывода проводов к щитку делают отверстия в углах комнат.

Чтобы монтаж проводки своими руками был качественным и надёжным, необходимо следовать всем нормам и правилам по ГОСТу, СНиПу и ПУЭ.

Так же чтобы избежать различных казусов, необходимо использовать только качественные материалы. И если всё — таки вы не уверены в своих силах, то лучше для монтажа электропроводки нанять специалистов.

Надеемся, что данная статья была для вас полезной. Желаем вам удачи и терпения!

Подключение электроплиты без заземления. Заземление электроплиты

Заземление бытовых электроприборов — это очень важная тема, которая касается нашей с вами безопасности. Заземление электроплиты — это одна из главных составляющих данной темы, так как электроплита является неотъемлемой частью большинства наших домов и квартир.Стоит ли заземлять электрическую плиту или не стоит? Если есть такая возможность, то обязательно её необходимо заземлить. ведь заземление — это безопасность нашей с вами жизни.

Электроплиту нужно обязательно заземлить, если вы живёте в частном доме и у вас есть возможность сделать заземление самостоятельно, а так же если вы проживаете в квартире дома, в котором есть общее заземление (об этом можно спросить в ЖЭК у электрика).

Заземление электроплиты в частном доме

Как самостоятельно сделать заземление в частном доме, можно узнать внимательно ознакомившись с разделом « Заземление «. Если описать всё кратко, то получится вот такой примерный план действий:

заготавливаем всё для заземления: заземлители — металлические электроды (кругляк, уголки и т.д.) и заземляющие проводники — металлические шины, металлический кругляк (сечение 6-8 мм.кв.) и медный гибкий провод (сечение от 2,5 мм.кв.);
устанавливаем контур заземления : забиваем в землю металлические электроды и соединяем их с помощью сварки;
проделываем отверстие в стене дома и вводим в него заземление (шинка или кругляк);
соединяем заземляющий проводник (шинка или кругляк) с электрической плитой с помощью заземляющего проводника — медный гибкий провод сечением не менее 2,5 мм.кв.;
вызываем специалистов для проверки сопротивления заземления (услуга платная).

Заземление электроплиты в квартире дома, где есть общее заземление

Здесь так же необходимо выполнить план некоторых действий:

узнаём в ЖЭК о наличии общего заземления в доме;
отдельным проводником (медный гибкий провод сечением не менее 2,5 мм.кв.) ведём заземление от электрического щита на лестничной площадке к себе в квартиру, к месту установки электроплиты;
соединяем заземляющий проводник с корпусом электрической плиты.

Стоит отметить, что данная статья написана именно о заземлении металлического корпуса электроплиты, а не о заземлении розетки, в которую электрическая плита подключается.

Заземление электроплиты в квартире дома, где нет общего заземления

Не стоит ничего «химичить» и делать заземление из труб стояка, отопления, водоснабжения и т.д. Электроплиту необходимо либо занулить (об этом можно прочесть в статье « Зануление «), либо установить УЗО. Можно так же применить оба варианта сразу. Этим вы обезопасите свою жизнь и своё здоровье от поражения электрическим током.

Требования к электропроводке и другим элементам цепи

подбор сечения кабея

Существует несколько основных требований, которые следует выполнить для обеспечения надежной работы электрической плиты. Данные требования связаны с тем, что рассматриваемый потребитель электроэнергии имеет большую мощность и это создает определенное напряжение в сети.

Повышение напряжения приводит к нагреву проводки и других элементов, если они не были рассчитаны на подобную нагрузку.

К основным требованиям, которые предъявляются к электропроводке, можно отнести следующее:

Один из пунктов ПУЭ определяет. что в жилых помещениях могут использоваться только медные провода. Использовать алюминиевые провода в жилых помещения можно только в том случае, если их поперечное сечение составляет 16 кв. мм и выше этого показателя. Использовать проводку подобного сечения дома не стоит. Данная особенность связана со многими особенностями рассматриваемых сплавов, из которых производят проводку.

Если дома или в квартире однофазное питание. следует выбирать трехжильный кабель. В подобном кабеле один провод обозначает фазу, второй ноль, третий землю. Если в доме используется старая проводка стоит провести ее замену. При трехфазном питании стоит выбирать пятижильный кабель
В данном случае, три провода будут обозначать фазы, два других – ноль и землю.

При выборе кабеля особое внимание уделяется величие поперечного сечения. Согласно принятым нормам
при питании плиты от сети 220 В, сечение кабеля должно быть не менее 6 кв.мм

Однако, это значение усредненное, оно может быть больше или меньше. Примером можно назвать подключение плиты, которая имеет мощность 7 кВт. В этом случае, можно использовать кабель с меньшим поперечным сечением. Для трехфазной сети следует использовать кабель, который имеет поперечное сечение 2,5 кв.мм. Стоит отметить, что есть возможность воспользоваться различными таблицами, в которых приведены рекомендации толщины жил кабеля в зависимости от мощности потребителя. Также, есть специальные калькуляторы, которые проводят расчет

Поэтому в этом важном расчете помощь специалиста уже не нужна. Последним критерием выбора можно назвать то, кто является производителем кабеля

В данном случае, рекомендуется выбирать производителя по показателю того, в каких условиях будет проложен кабель

Последним критерием выбора можно назвать то, кто является производителем кабеля. В данном случае, рекомендуется выбирать производителя по показателю того, в каких условиях будет проложен кабель

Некоторые производители создают варианты исполнения, которые предназначены для питания электрических плит.

При рассмотрении данного вопроса, сразу отметим, что согласно принятым нормам в сеть подключения плиты нельзя включать розетки и другие источники питания. Поэтому кабель подбирается только под особенности плиты.

Рекомендуется вводить в цепь для защиты кабеля автоматический выключатель, который будет работать исключительно с плитой. Номинальное значение тока автоматического выключателя должно составлять 32 А.

Стоит отметить, что установленные правила не требуют включения этого элемента в цепь питания плиты, но он не будет лишним. Ведь только автомат способен быстро обесточить цепь при возникновении опасной ситуации.

К выбору розетки и вилки также следует отнестись с большой ответственностью. Их минимальные значения рабочего тока должны соответствовать показателю установленного автомата. Если автомат рассчитан на 32 А, то розетка и вилка должны также иметь подобные показатели.

Трехфазная вилка с розеткой должны иметь дополнительную корпусную защиту, которая позволит предотвратить случайное выдергивание вилки. Во время разъединения, трехфазная розетка должна быть защищена от случайного попадания посторонних элементов.

Во время выполнения работы нужно быть уверенным в том, что никто не включит подачу тока снова.
Также, не стоит спешить во время работы. так как допущенные ошибки могут иметь серьезные последствия.
Ранее было популярно проводить заземление через трубы отопления и канализации. Несмотря на то, что по правилам они должны быть хорошо заземлены, на практике это никто не контролирует. В случае выхода из строя плиты, может пострадать не только ваша квартира, но и соседей.
Проводить заземление через другие коммуникации также запрещается.

Как самостоятельно подключить выключатель с одной клавишей?

Как правильно подключать проходные выключатели?

Подключение электрической плиты своими руками

Конструктивные особенности

Кабель, применяемый для запитывания электроплиты

Как подключить электроплиту к сети 220 В

Виды бытовых электроплит

Как подключить электроплиту в частном доме. Схема и способы подключения

Стоимость подключения электроплиты

Дополнительные советы

Дополнительные советы

Как подключить варочную панель без розетки
