Как сделать проходной выключатель из обычного выключателя

Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.

Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.

Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.

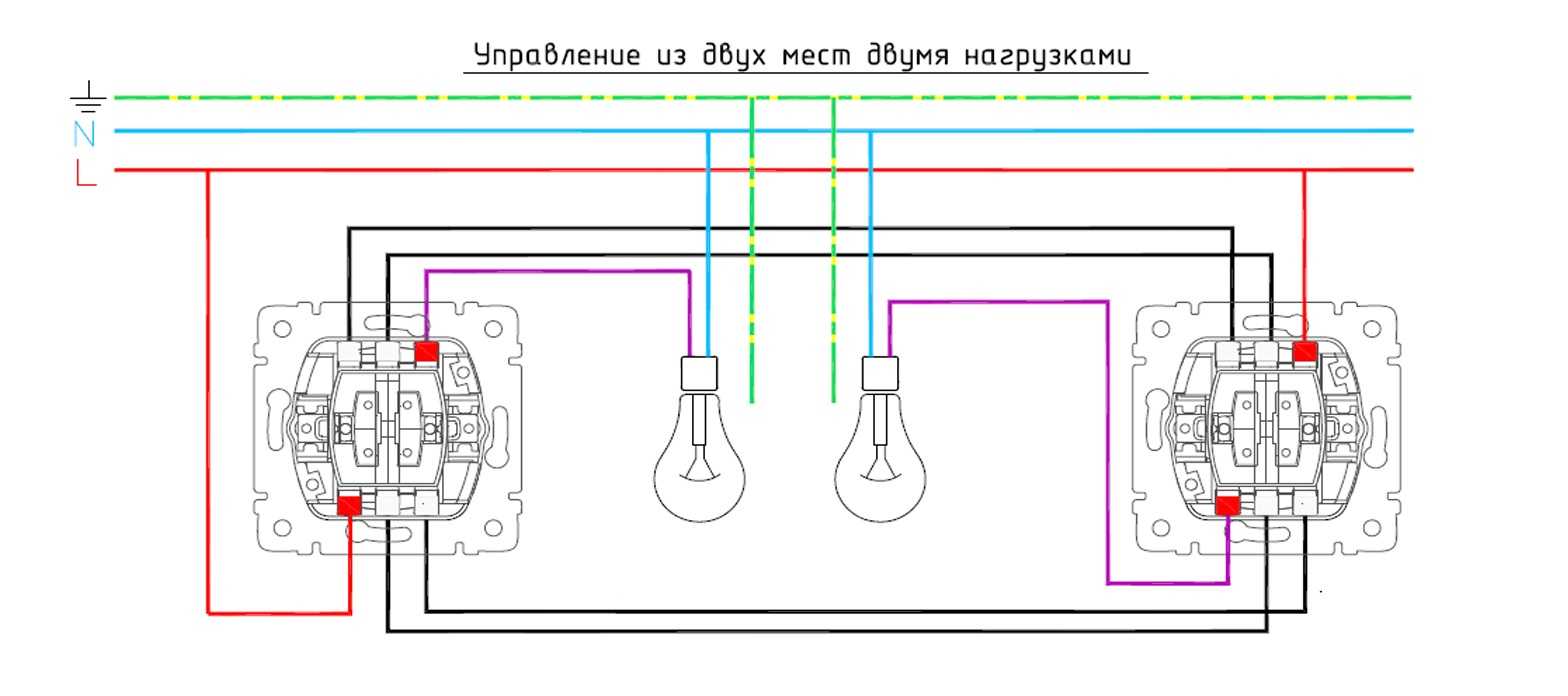

Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.

Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.

В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.

Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.

Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.

Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.

Общие принципы работы проходных выключателей

Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

На предыдущей схеме было показано, как организовать схему с помощью распределительной коробки. Это правильный способ, но он приводит к перерасходу кабеля: линии дублируются, появляются дополнительные клеммные группы. Соединить переключатели можно напрямую, если позволяет конфигурация комнаты.

Система работает так же точно, только вам придется протянуть горизонтальный провод между выключателями. При этом не нужно монтировать распределительную коробку и прокладывать «лишние» провода.

Это интересно: Законы Кирхгофа для электрической и магнитной цепи: простое объяснение

Схемы подключения

Управление освещением из двух, трех и более мест может быть реализовано по схеме, использующей проходной выключатель, подключение которого является достаточно несложной задачей.

Для того чтобы обеспечить управление освещением из двух мест, необходимо использовать схему коммутации, в состав которой входят два таких изделия. Изменение положения контактов любого из них приводит к включению или отключению напряжения на осветительном приборе. Реализовать эту схему можно, используя следующее соединение элементов электрической цепи.

Как видно из рисунка, схема подключения проходных выключателей имеет некоторые отличия от аналогичной схемы для обычных коммутационных устройств. Больше всего она напоминает подключение обычного двойного выключателя, однако имеется принципиальное отличие, состоящее в том, что в любом положении замыкающих контактов одна из двух коммутируемых цепей является замкнутой. Таким образом, два выключателя составляют единую систему управления освещением.

Такое техническое решение позволяет подать напряжение на вход потребителя электрической энергии при помощи изменения положения контактов любого двух коммутационных устройств.

Проходной выключатель, схема которого представлена на рисунке, позволяет управлять освещением из двух мест. На практике часто возникают ситуации, требующие применения более сложных устройств, обеспечивающих возможность управления работой электрической сети из трех и более мест.

Для реализации различных схем управления потребителями электроэнергии могут быть использованы двойные или тройные, а также перекрестные выключатели.

Подключение без использования монтажной коробки

Можно подключить переключатели и без использования соединительной коробки.

Существует два варианта:

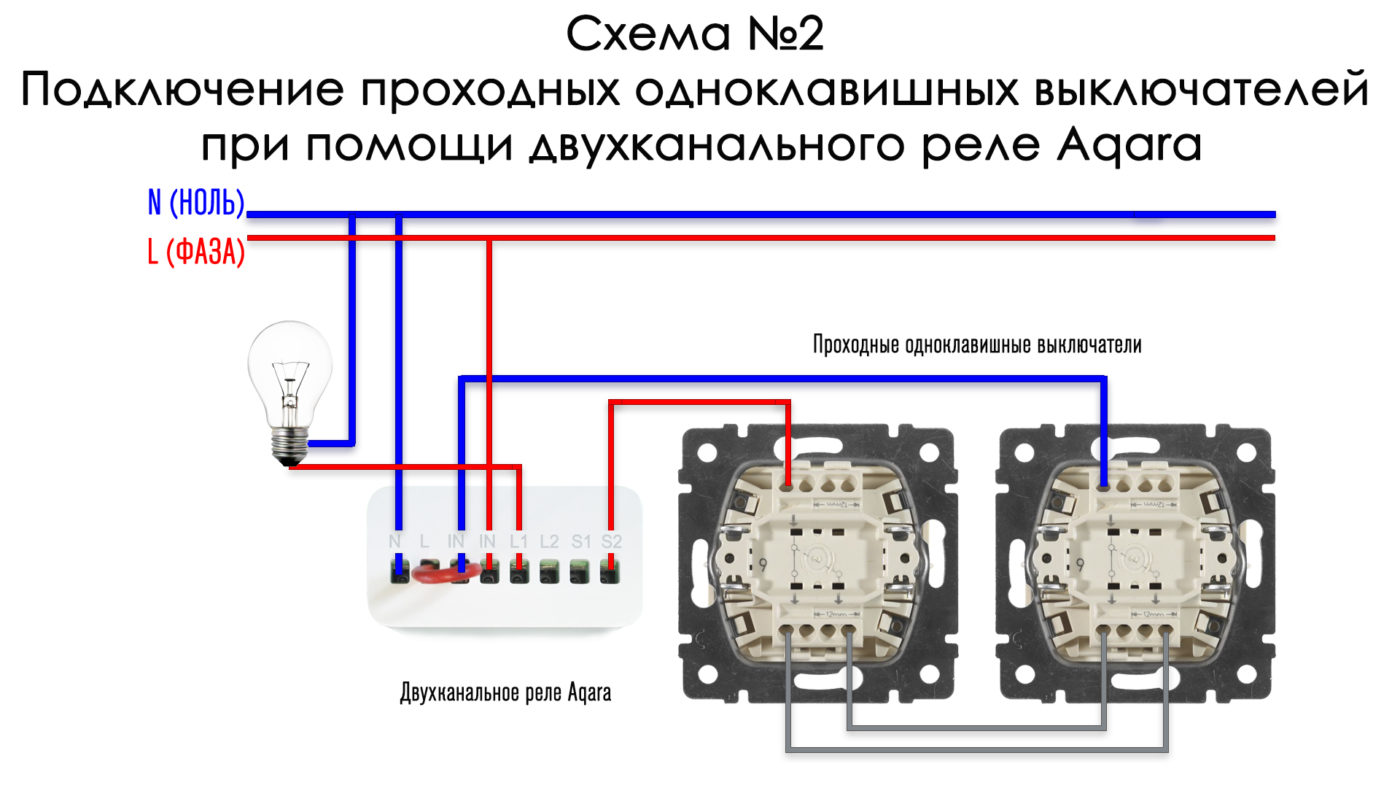

1. Использование импульсных реле. В случаях, если электрощит расположен в пределах квартиры, и в нем найдется место для модуля, на DIN-рейку устанавливается импульсное реле. Сами выключатели соединяются параллельно, а провода от них и от источника света заводятся в электрощит напрямую. Нагрузкой будет управлять реле, а на сам выключатель ток не поступает, так что можно подобрать провод меньшего сечения. В случае, если места в щитке нет, можно приобрести реле для подрозетника или монтажной коробки в потолке.
2. Использование проходных выключателей. Они замыкают и размыкают провод фазы от патрона осветительного прибора, и через их контакты проходит ток, для чего нужен провод, соответствующий нагрузке. Но вместо разветвительной коробки все коммуникации (питание от щитка, провод осветительного прибора и от второго выключателя) подводятся в идущий первым подрозетник. Его следует сделать более глубоким, чем обычный. Например, вырезать дно у стандартной коробки, чтобы поместились скрутки всех проводов. Земля и ноль провода из электрощитка соединяются с нулем и заземлением лампы, изолируются и прячутся в подрозетнике. Фаза лампы соединяется с фазой второго подрозетника и тоже изолируется там же. Все прочие провода присоединяются к клеммам переключателей.

Конструкция перекрестного выключателя

Само по себе устройство прибора инверсионного переключения линий электропередач несложное. Однако в силу многоточечной схематики, характерной для подобных устройств, трудности внедрения могут стать реальными. Поэтому логично рассмотреть конструкцию устройства, а также схемы подключения.

Назначение коммуникатора очевидно – соединение электрических цепей бытового (коммерческого) назначения, где уровень напряжения не превышает значения 250 вольт. Стандартное исполнение приборов рассчитано на эксплуатацию внутри сухих теплых помещений, подходящих под установленный норматив класса защиты (IP20).

Недостатки проходных устройств

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

Положение клавиш не позволяет определить, выключена или включена система. Например, сразу не удастся понять, отключен свет или перегорела лампочка. Невозможно одновременно из разных мест управлять световым прибором. Большое количество подключенных приборов подразумевает массу скруток в распределительной коробке. Ошибки в подключении вынуждают собирать всю схему заново.

Проходной выключатель обладает многими функциональными возможностями. Но чтобы его подсоединить, нужно приобрести еще один прибор. Также возрастает количество соединительных проводов, что увеличивает общую стоимость системы. Обыкновенный выключатель имеет сравнительно низкий ценовой показатель, но проигрывает в функциональности.

://

Как работает схема подключения для проходного выключателя при управлении светом из двух мест

За основу работы системы освещения, созданной по этому принципу, используется обычный метод подключения проводов к люстре и выключателю. Защитный РЕ проводник от своей шинки в квартирном щитке без любых разрывов напрямую подключается со всеми металлическими корпусами электрических приборов. Его для упрощения предоставляемой информации на схеме не показываем.

Рабочий ноль, выделенный синим цветом, подводится через распределительную коробку к ближнему контакту электрического патрона, внутрь которого вворачивается лампочка накаливания.

Все включения светом осуществляются только за счет использования фазного проводника. Его можно определить с помощью указательного индикатора напряжения. Оба проходных выключателя подключаются в фазу сети питания последовательно, встречно.

При этом надо учесть конструктивные особенности проходного переключателя и правильно подключить входящие и отходящие от него магистрали, выделенные на рисунке разными цветами.

Особенности подключения проводов схемы к контактам проходного выключателя

Из приведенной схемы видно, что проходной переключатель имеет одну общую клемму, по которой подводится напряжение от квартирного щитка или оно направляется непосредственно к источнику света. Также есть два отходящих контакта. Каждый из них подключается к схеме за счет манипуляции с клавишей на лицевой панели.

При ее переводе в верхнее или нижнее положение соответствующий контакт подключается к напряжению, как показано на фотографии.

Обычно на корпусе проходной выключатель имеет заводскую маркировку его клемм с показом схемы подключения к ним проводов. Ей можно верить.

Однако, при монтаже создаваемой системы освещения следует вызвонить все цепи электрическими методами и проверить надежность создания контактов при переключении клавиши. Это избавит от возможных последующих ошибок.

Выбирая конструкцию проходного выключателя для источника света обратите внимание на совместимость допустимой нагрузки, которую могут нормально коммутировать контакты и общую электрическую мощность осветительных приборов. Если контакты не допускают подобную работу, то придется дополнительно подключить магнитный пускатель соответствующего номинала. Здесь мы рассмотрели наиболее типовую и простую проходную модель

Торговля предоставляет их большое разнообразие

Здесь мы рассмотрели наиболее типовую и простую проходную модель. Торговля предоставляет их большое разнообразие.

Виды проходных выключателей

По внутреннему устройству и количеству клавиш управления проходные модели для бытовых целей выпускаются:

• одноклавишными;
• двухклавишными;
• трехклавишными.

Кроме клавиш для управления могут использоваться:

• сенсорное устройство;
• пульт ПДУ;
• другие технологии.

Выбор способа управления клавишами или другим методом не влияет на качество работы схемы, а обеспечивает различные типы удобств, которые зависят от личных наклонностей владельца квартиры и его бюджета.

Анимированная схема, поясняющая принцип работы проходного выключателя

При правильно собранной схеме источник света будет надежно управляться от каждого переключателя. Для этого достаточно поменять положение его любой клавиши.

Как видим, задать строгое положение каждой клавише для четкого указания ее ориентации при включении или отключении света, как у обычных комнатных приборов с указателями «off» и «on» не получится.

Оба проходных переключателя взаимосвязаны при работе.

Варианты подключения проходных выключателей

Чтобы точно знать, как правильно установить проходной выключатель, необходимо сначала разобраться в схемах подключения разных типов выключателей с разным количеством осветительных приборов.

Схема подключения одноклавишных проходных выключателей

Схема одноклавишного проходного выключателя самая простая.

Схема подключения проходного выключателя к группе освещения

• В первую очередь отключите питание и с помощью специального индикатора убедитесь в отсутствии напряжения. Только после этого можно приступать к дальнейшей работе.
• Для реализации схемы в распределительную коробку должны прийти 5 проводов:

1. подача — от машины или пробки;
2. 3 двухжильных кабеля, которые идут непосредственно к выключателям;
3. подключен к светильнику.

• Зачистите концы проводов от изоляции;
• Выключатели подключаются в разрыв фазного провода, а ноль через распределительную коробку идет на блок освещения. Необходимость пропуска фазы через выключатель обусловлена ​​тем, что обслуживать или ремонтировать светильник безопасно;
• Индикатором определяем фазный провод, и с помощью скрутки подключаем его к одному из проводов первого выключателя (обычно для удобства используются красные или белые провода);
• Далее нулевые выводы выключателей соединяются проводами (видно на схеме), а отдельный контакт второго выключателя через провод подключается к лампе;
• Провод от светильника в распределительной коробке соединяется с нулевым проводом, идущим от электрощита;
• Визуально проверьте правильность соединений, сверяясь со схемой выше, и если все в порядке, можно подавать питание. Перед подачей питания необходимо заизолировать скрутки, аккуратно уложить провода в распределительную коробку и закрыть ее крышкой.

Для управления освещением из более чем двух мест необходимо включить в цепь одноклавишный перекрестный переключатель.

Двухклавишный проходной выключатель: схема подключения

Для управления освещением двух светильников (или групп светильников) из нескольких мест с одного выключателя существуют двухкнопочные сквозные выключатели. У них шесть контактов. При необходимости найдите общие провода по тому же принципу, что и в обычном устройстве этого типа, только проводов нужно прозвонить побольше.

Схема подключения 2-клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, а также с двух вводов второго выключателя она должна идти на два светильника (или два групповых светильника, если речь идет о многорожковой люстре).

Принцип подключения двухкнопочных выключателей

Если нужно организовать управление двумя источниками света из трех и более точек, нужно поставить по два перекрестных выключателя в каждую точку: двухкнопочных выключателей просто нет. При этом одна пара контактов подключается к одному перекрестию, другая к другому. А затем, при необходимости, они соединяются между собой. Последний в схеме двухпозиционный переключатель подключен к выходам обеих поперечин.

Как организовать управление двумя светильниками с четырех мест

Если подумать, то не так уж все и сложно, а схема подключения 2-х точечного проходного выключателя вообще проста. Просто много проводов.

Порядок подключения трехклавишных проходных выключателей

Принципиальная схема тройного проходного выключателя имеет ряд функций, так как предполагается, что будет использовано достаточно большое количество проводов. Такая система используется при установке системы освещения в двухэтажном частном доме. При установке тройного выключателя вы можете включать/выключать свет на втором этаже, находясь при этом на первом. К системе можно подключить три источника света.

Внешний вид деревянного ключа-выключателя

Подключение и разводка проводов осуществляется в распределительной коробке. К первому выключателю подключается семижильный провод. Один из проводов используется для питания одной фазы, которая подключается к трем вводным клеммам. К выходу подключаются три пары проводов, которые подключены ко второму проходному выключателю. В результате получаются три независимые цепи, включающие в себя лампы.

Сравнение

В отличие от выключателя, где происходит просто прерывание электрической цепи, при нажатии на клавишу переключателя осуществляется коммутация с одного на другой контакт. И вместо прерывания электрической цепи происходит перекидывание контактов, и создание новой цепи (поэтому переключатели называют ещё перекидными выключателями). Эта особенность позволяет с помощью переключателя манипулировать одним и тем же источником света из разных точек. Систему, состоящую из нескольких переключателей (перекидных выключателей), называют проходным выключателем.

Переключатель EMAS (3 позиции)

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Проходной выключатель – это, строго говоря, не выключатель, а переключатель. Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.

Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах.

Другие примеры применения – большие помещения, коридоры, лестницы, и т.п.

Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей (их как правило два, но может быть и больше) в противоположное положение.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

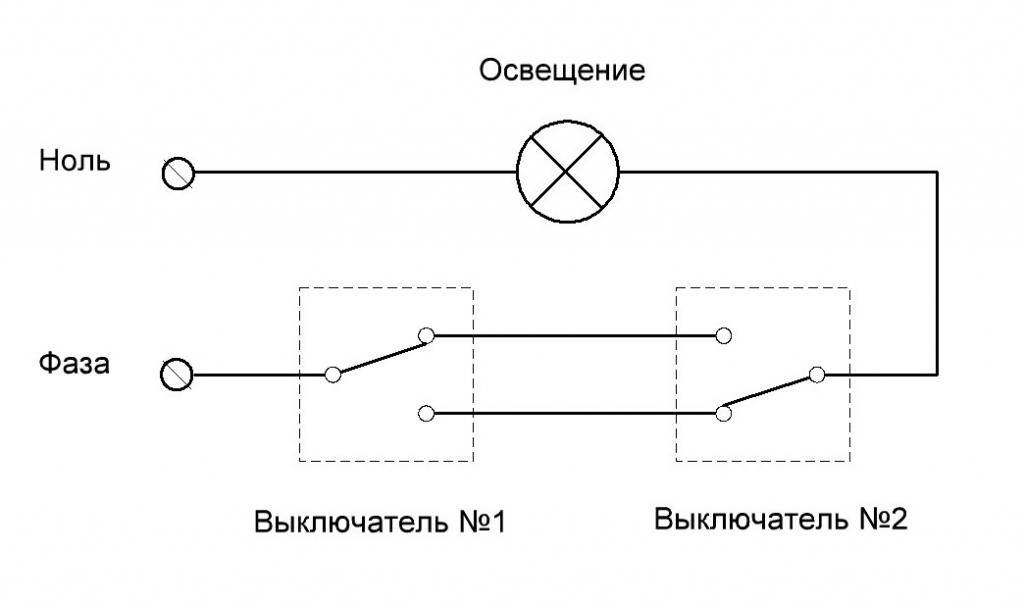

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Как сделать проходной выключатель своими руками урок труда

Вы уже, наверное, заглянули в электронные каталоги и заметили, что тройной проходной выключатель может стоить круглую сумму денег. Что делать? – Извечный русский вопрос, переиначенный Шекспиром, как to be or not to be. Мы бы выбрали первое: однозначно платить такие деньги за проходные выключатели способен не каждый. Представляем вниманию наших читателей первый в рунете хендмейд, где будет реально и на снимках показано, как переделать обычный выключатель стоимостью в пределах сотни (это реально дешёвая модель) в дорогущую вещь – проходной выключатель. Причём без особых навыков и специальных приёмов.

Глядим на первый снимок и видим выключатель, с которого сняты кнопки

Точнее он ещё и вынут из подрозетника (если так можно выразиться), но это сейчас не суть важно. Как видно из снимка, у нас тут типичная схема подключения на 2 клавиши

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов

Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов. Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя.

Винты распорок подрозетника

Теперь смотрим на следующий снимок, где показана обратная сторона нашей будущей жертвы. В хорошем смысле этого слова, понятно дело. Здесь мы видим зажимы корпуса выключателя, которые нужно разогнуть, чтобы извлечь электрическую часть. Все это делается обычной отвёрткой в течение нескольких минут. Затем нужно достать из пластиковой станины пружинные толкатели. Проще всего это сделать толстой шлицевой отвёрткой. Тонкая просто не подойдёт. Вы это быстро поймёте. Не нужно спешить, потому что это место самое сложное во всем процессе переделки обычного выключателя в проходной. На снимке пружинные толкатели уже сняты, и на месте, где они были, видны подвижные контакты.

Подвижные контакты под пружинными толкателями

Мы пропустили момент извлечения пластиковой части из керамической (на снимках), потому что это по нашему представлению не требует пояснений. По торцам всей снятой части выключателя есть два слабеньких зубца. Просто подденьте их шлицевой отвёрткой, и приступим переделке обычного выключателя в проходной. Теперь на керамической основе выключателя мы видим группы контактов:

Три группы контактов

1. Контактные площадки общей группы.
2. Индивидуальные контакты каждой лампочки.
3. Подвижные контакты-коромысла.

Теперь нам осталось одно коромысло развернуть на 180 градусов, а одну из контактный площадок общей группы срезать (изолировать лучше не стоит). Результирующее положение показано на последнем снимке. Теперь завершающий этап – как все это работает. Берём и обе кнопки склеиваем китайским пистолетом, чтобы они стали единым целым. Теперь, когда один из контактов у нас замкнут, второй будет висеть в воздухе.

Все гениальное просто. Поэтому вдобавок к тому, что мы показали, как сделать проходной выключатель из обычного, добавим, что пружинные толкатели в принципе снимать не обязательно. Можно обойтись и без этого. А две кнопки не придётся склеивать, если снять клавишу с обычного выключателя той же ширины и того же производителя. Обычно распиновка ножек там в точности та же самая. Все это позволит не только сделать проходной выключатель своими руками, но и произвести на свет действительно работоспособное и красивое изделие.

Итак, мы считаем, что с избытком рассмотрели заданные вопросы. Показали, как правильно подключить проходной выключатель, как не нужно этого делать и – что самое главное – рассказали, как на всем процессе можно сэкономить неплохие деньги. Надеемся, что рекомендации придутся по душе, и теперь каждый рукастый хозяин сможет похвастаться наличием в своём доме такой оригинальной конструкции. Ну, а как ещё назовёшь проходной выключатель?

Можно ли обычный выключатель сделать проходным

Двойной и проходной выключатели имеют не очень большие различия в конструкции, а именно — в проходном имеется дополнительный контакт. Поэтому для подключения прибора потребуется применить трехжильный кабель.

Переделка обычного выключателя на переходной — дело не сложное. Задача стоит в добавлении к устройству третьего контакта.

Для начала заготовим 2 выключателя, если получится — от одного изготовителя: двух- и одноклавишный. При выборе двухкнопочного устройства, необходимо уточнить, есть ли возможность изменить положение клемм. Клеммы нужно изменить так, чтобы размыкание и замыкание происходили независимо друг от друга.

Сделать проходной переключатель из обычного не сложно, это сравнимо с заменой розетки.

Вся работа по переделке заключается в нескольких этапах:

Для начала стоит вытащить выключатель из стены. Для этого нужно ослабить держатели, и ослабить зажимы кабелей. Не будет лишним определить на каком из проводов расположена фаза (это облегчит монтаж устройства после проведенной работы).
После нужно ослабить зажимы, и извлечь электрическую основу выключателя.
Затем вынимаем толкатели-пружинки, которые находятся в станине

Все эти элементы довольно хрупкие, при работе с ними нужно соблюдать осторожность.
С помощью отвертки (желательно шлицевой) необходимо поддеть два зубца, которые находятся на торцах переключателя.

Далее идет основной этап работы, так как все предыдущие были подготовительными.

Устройство оснащено тремя группами контактов:

Перед началом работы, всегда необходимо отключить питание. Далее следует проверить кабели на наличие в них тока. Техника безопасности, как всегда — на первом месте.

После чего одну из контактных площадок необходимо обрезать и повернуть на 180 градусов.

Последним шагом будет установка клавиши на переделаннм устройстве. После чего необходимо установить переключатель на место.

Вся операция не требует больших навыков электрика и справиться с ней сможет любой.
