Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Переход в рабочее положение

Правильная установка и обеспечение подходящих условий работы – основные задачи, которые нужно решить, чтобы получить отличные результаты на этапе выполнения разметки стен, пола.

Другие нюансы:

  • Работать с нивелиром рекомендуется на определенном расстоянии от нужной поверхности, дополнительно следует учитывать и допустимый минимум приближения устройства, так как это может значительно ухудшить качество измерений
  • Установка лазерного уровня выполняется на выбранном участке лишь в том случае, если между нивелиром и поверхностью стен отсутствуют любые предметы, в противном случае луч будет преломляться, и уровень не позволит проверить степени кривизны поверхности
  • Работа должна производиться при условии полной неподвижности аппарата, его располагают на горизонтальной поверхности, лучше всего для этой цели задействовать специальные приспособления (штатив, подставка)
  • Нивелир в большинстве исполнений имеет функцию самовыравнивания по горизонту, а дополнительно в конструкции предусматривается пузырьковый уровень.

Кроме всего прочего, установка и дальнейшая работа должна выполняться на участке при условии, что люди были предупреждены об этом и по близости нет животных, так как есть вероятность попадания луча на слизистые оболочки зрительных органов.

Как пользоваться нивелиром

Сначала прибор необходимо настроить, чтобы он позволял делать точную разметку.

Настройка лазерного уровня

  1. Установите прибор на ровной плоскости или закрепите на штативе.
  2. Произведите выравнивание по горизонту путём вращения винтов пузырькового уровня. В некоторых моделях встроено два или три уровня. Но есть модели с самовыравниванием. И если нивелир стоит неровно, подаётся звуковой сигнал. Его отсутствие говорит о том, что устройство стоит правильно. Но это не означает, что прибор сам себя может выравнивать. Здесь тоже нужно подкручивать винтики.
  3. Если ваш уровень создаёт вертикальные и горизонтальные линии, то настройте его на одновременное излучение или отключите одну из них.
  4. В некоторых моделях есть возможность излучения линий и точек, отключение которых тоже регулируется.
  5. Настройте величину угла и скорость вращения луча, если эти функции есть.
  6. Если нивелир может работать с приёмником лазерного луча, то установите его. Использование приёмника позволяет увеличить дальность в два раза. Если такой функции нет, то купите отражательную пластину. Она увеличивает точность и дальность замеров. Её нужно закреплять на объекте.

Отключение ненужных в данный момент функций позволяет увеличивать время работы прибора от батареек или одного заряда аккумулятора.

Работа на полу с использованием нивелира

При строительстве лазерный уровень существенно облегчает установку лаг для пола на одном уровне.

  1. Включите прибор. Красная линия покажет нулевой уровень будущего пола.

  2. Лазерный нивелир строит линию по всему периметру помещения. Получается плоскость. От неё можно откладывать любые размеры.

  3. Установите лаги по лазерным линиям.

  4. После укладки с помощью нивелира проверьте уровень. Для этого положите доску боковой поверхностью на лагу и направьте луч. Проведите по нему линию маркером.

  5. Переставляйте мишень на каждую лагу. Если они установлены горизонтально, то лазерный луч пройдёт по маркерной отметке. Если нет, то положение лаги нужно отрегулировать, приподнимая и опуская её до совпадения отметки с лазерной линией.

Видео: Использование лазерного уровня для отделки помещений

Чтобы проверить ровность залитого бетона, поставьте веху в любой точке помещения и пометьте на ней уровень, который показывает красный луч. Пройдитесь так по другим точкам и сравните отклонения отметок.

Проверка ровности пола лазерным уровнем

Уровнем можно строить на полу прямые и перпендикулярные линии, чтобы ровно выложить плитку.

Лазерный уровень строит горизонтальные и перпендикулярные линии на полу

  • выравнивание стен. Этот вид работы демонстрирует, как устарели линейки и пузырьковые уровни. Пользуясь лазерным нивелиром, достаточно направить луч вдоль поверхности стены в любую сторону. С помощью линейки замерьте отклонение в разных точках луча;

  • укладка плитки. Делается аналогично работам на полу;

  • построение наклонных линий. Для этого направляют луч под углом. При отсутствии такой возможности наклоните корпус нивелира. В лазерных уровнях с режимом самовыравнивания нужно заблокировать эту функцию, иначе она будет препятствовать работе в наклонённом положении;

  • расклейка декора в любых помещениях. По вертикальному лучу выравнивают обои, плакаты. По горизонтальному делают бордюры на стенах, вешают элементы декора;

  • установка мебели, карнизов, техники. Одна криво висящая часть интерьера портит общее впечатление от красивой комнаты. Перевешивание с помощью линейки или уголка занимает намного больше времени, чем использование лазерного нивелира;

  • перепланировка помещений. Для монтажа перегородок достаточно навести луч в месте установки;

  • использование при измерениях. Нивелиром нельзя измерить расстояние, но можно облегчить процесс. Например, если нужно узнать высоту помещения с невертикальными стенами. Нужно направить луч вверх и измерить расстояние между полом и потолком.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

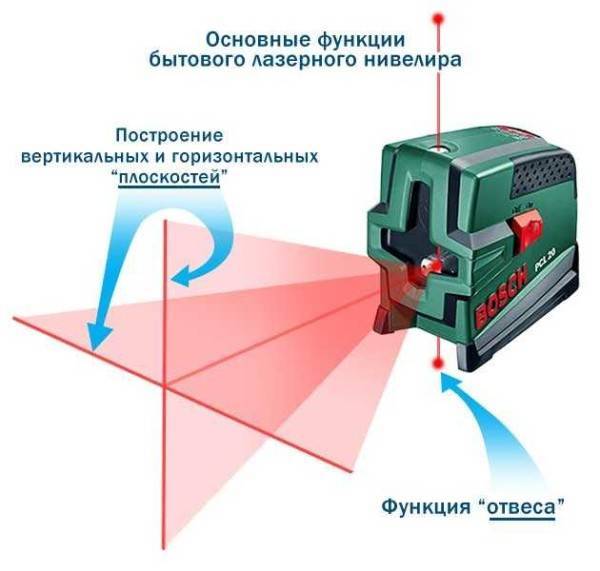

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

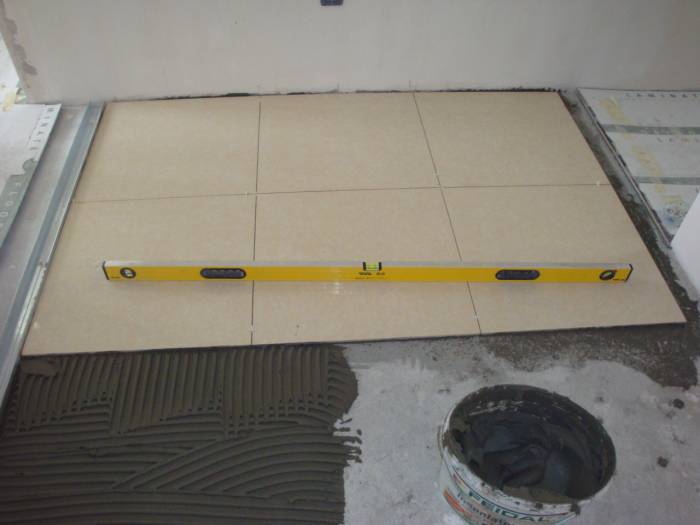

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете  укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы  правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Что такое лазерный нивелир?

Лазерный нивелир представляет собой устройство, используемое для выравнивания поверхностей в одной из плоскостей. При этом лазерный луч имеет вид прямой, которая может быть вертикальной или горизонтальной, но не может располагаться под углом к имеющейся поверхности. В отличие от стандартных не лазерных нивелиров, его сфера применения подразумевает не измерение расстояния до определенной точки, а только проведение линий. При этом точность нивелира с электронным компенсатором может достигать 0,1-0,3 мм на 1 м.

Лазерный нивелир

Усовершенствованные модели вряд ли будут иметь меньшую погрешность, поскольку в нее уже включены все негативно влияющие факторы, в том числе и неустойчивость поверхности размещения. Дальность луча нивелира составляет 20-30 м. в помещении и около 50 м на улице. При установке на лазерный нивелир специальной призмы, конвертирующей лазерный луч в пучок, задающий в пространстве плоскость, он превращается в полноценный построитель плоскостей, описанный в предыдущем пункте.

Лазерный нивелир

По определению лазерный уровень – это инструмент для ручной работы, имеющий форму прямоугольника, корпус изготовлен из алюминия или пластика, а внутри его расположены глазки или ампулки со специальной жидкостью. Этот инструмент используется для того, чтобы определить неровности на поверхности или уровень наклона.

Так выглядит лазерный нивелир

А лазерный нивелир – это также ручной инструмент, но он определяет разности высот между несколькими предметами, размещенными на поверхности в соответствии с определенным уровнем. Для пользования можно брать как горизонтальные, так и вертикальные плоскости.

Основным отличием уровня от лазерного нивелира является то, что уровень работает в двух точках, он может устанавливать горизонт между двумя плоскостями. Нивелиром же можно вращать в плоскости, он имеет одну точку опоры и много точек по всей окружности в зоне действия луча. Но иногда эти два понятия – уровень и нивелир – определяют один предмет.

Виды таких строительных приборов

Существует большое разнообразие строительных приборов данного вида, они бывают:

  • Оптическими
  • Лазерными
  • Техническими
  • Высокоточными
  • Точными

Кроме этого, эти инструменты делят на две большие группы:

  • Ротационные
  • Позиционные

Ротационные нивелиры прекрасно подходят для больших площадок, на которых происходит строительство. Луч лазера может вращаться с дальностью около 500 метров. Применение такого инструмента помогает, например, уровнять дверной проем, но это, наверное, лишь один случай, когда предмет данного типа используется для ремонта квартиры, поэтому покупать его не советуется тем, кто планирует делать ремонт разово.

Позиционные нивелиры – это недорогой предмет. Такой инструмент достаточно долговечен, в нем нет никаких сложных механизмов. Такой инструмент очень удобно использовать при ремонте квартиры, он поможет выполнить все основные задачи.

Как действует этот прибор

Сам принцип действия нивелира очень простой. Внутрь прибора встроен светодиод. Он излучает световой поток, который фокусируется с помощью призмы или линзы. Благодаря этому на окружающих предметах появляется точка или лазерная линия.

На улице использовать этот инструмент не очень удобно, так как при солнечном свете лучи лазера видны плохо. Но если все-таки есть такая необходимость, то можно использовать приемник лазерного излучения, он должен входить в комплект вместе с построителем плоскостей.

Как правильно пользоваться лазерным нивелиром

Что называется ротационным лазерным нивелиром и что это значит

Если ранее для измерения применялась леска с грузиком на конце, то сегодня для измерения разности высот нескольких точек применяется специализированный прибор. Этот измеритель, который еще называют лазерный построителем плоскостей, применяется не только перед началом проведения строительных и ремонтных работ, но и после их окончания. Контроль качества проведенных работ удается выявить за считанные секунды и без необходимости ручных измерений.

Конструктивно инструмент представляет собой компактный прибор, который применяется совместно со стойкой — тренога. Для построения плоскостей в конструкции инструмента используется световой индикатор — лазерный луч. Перед тем, как узнать подробности принципа работы этого инструмента, надо отметить, что измерители плоскостей классифицируются на три типа:

  1. Оптические — самые простые и первые уровни, которые появились. Их достоинство в доступной цене, но есть и недостаток — надо уметь пользоваться, так как измерения производятся вручную через систему линз
  2. Электронные — устройства, которые отличаются от оптических наличием опции запоминания данных при проведении измерений
  3. Лазерные — по сравнению с оптическими и электронными, где точность измерения зависит от человеческого фактора, лазерные отличаются высокой точность и надежностью, поэтому ротационные нивелиры пользуются особым спросом среди строителей разных направлений

К лазерным нивелирам относится ротационный уровень. Посредством применения лазерных уровней, можно выполнять построение плоскостей на расстояние до 100 метров, в то время как оптические и электронные позволяют измерить на отдаленности до 20 метров. Использование дополнительного оптического оборудования дает возможность измерять лазерным инструментом на отдаленности до 400 метров и даже до 1 км.

Это интересно! Ротационный — это значит вращающийся, посредством чего происходит построение плоскости.

Пошаговая фотоинструкция по нивелированию оптическим прибором

Для правильной установки и настройки оптического нивелира нам понадобятся: сам нивелир, штатив и измерительная рейка.

Как установить штатив

Главная задача при установке штатива – соблюсти правильную горизонталь основания.

ИллюстрацияОписание действия
Достаём штатив, откидываем клипсы, выдвигаем ножки штатива на нужную нам высоту. Каждая из трёх ножек благодаря специальным скользящим ползункам выдвигается и плотно закрепляется на необходимой высоте, причём разница может быть как существенной, так и мизерной. Фиксируем высоту, зажимая клипсы.
Для того чтобы штатив был максимально жёстко зафиксирован в грунте, нам необходимо прижать ногой специальную подножку.
Достаём нивелир из коробки, ставим на штатив и с помощью специального закрепительного винта фиксируем на основании.

Такая конструкция позволяет установить нивелир на штатив ровно, крепко и устойчиво даже на бугристой поверхности.

Монтаж и настройка нивелира

Иллюстрация
Описание действия

Для выравнивания нивелира мы разворачиваем его так, чтобы два подъёмных винта оказались справа и слева от прибора, а третий находился по передней его части.

Вращая два боковых винта в противоположных направлениях, мы добиваемся того, чтобы «пузырёк» воздуха находился на центральной оси метки уровня.

А теперь начинаем вращать винт, находящийся на передней части нивелира, и перемещаем пузырёк воздуха уже в вертикальном уровне прибора

Во время настройки каждого последующего пузырькового уровня обращаем внимание на то, как ведёт себя предыдущий.

Настройка фокусировки прибора

Перед тем как начинать работу с прибором, необходимо правильно выставить фокусировку оптики. Каждый человек подстраивает её под своё зрение. Этапы следующие:

ИллюстрацияОписание действия
Просим напарника встать с рейкой на первую измеряемую точку. При проведении измерений рейку необходимо держать строго вертикально. Для этого ориентируемся на пузырьковый уровень, который идёт в комплекте с нивелиром.
А теперь с помощью коллиматора, который находится в верхней части нивелира, наводимся на неё.

Измерение и фиксация значений

Когда прибор установлен достаточно точно, сфокусирован и выровнен по уровню, можно переходить к измерению данных и их фиксации.

ИллюстрацияОписание действия
Настраиваем нивелир до тех пор, пока нам хорошо не станет видно шашечек. Смотрим, где на рейке изображена горизонтальная полоска нитей. Это и есть наш первый отсчёт по рейке.
Фиксируем данные.
После этого проводим измерение следующей точки по тому же принципу, что и первой. Записываем данные и сверяем показатели. Таким образом, мы точно знаем, какая точка выше, а какая ниже и на сколько.

Что такое построитель плоскостей?

Построитель плоскостей — сложный электронный прибор, который лазерными лучами указывает горизонтальный или вертикальный уровень. Функциональная составляющая построителя плоскостей состоит из компенсатора (также называют электронным маятником), который автоматически приводит устройство в состояние равновесия не зависимо от того, на каком основании он расположен, и лазерного излучателя, с помощью пучков красного цвета указывающего необходимую плоскость. Внутри лазерного излучателя закреплена цилиндрическая призма, которая преобразует проходящий сквозь нее лазерный луч в плоскостную линию.

Показатели погрешности работы современных лазерных построителей максимальная: максимальное отклонение — 1 мм на 1 м. Хотя многие проектировщики и относятся к таким показателям скептически, альтернатива пока что не изобретена, а имеющаяся точность согласно опыту строительства как жилых зданий, так и промышленных оказывается достаточной для создания состояния равновесия и необходимой стойкости конструкции.

Лазерный построитель плоскостей поможет создать практически все основные геометрические элементы, необходимые для строительства: точки, линии, углы, плоскости и так называемый «лазерный крест», образованный перпендикулярным пересечением плоскостей и очень удобный в использовании при работе с внутренней отделкой помещений. Большинство построителей используются как бытовые, они простые в установке и эксплуатации. Длина луча при использовании в помещении может достигать 30-50 м.

Использование построителя плоскостей

Лазерный уровень для маяков

Одна из наиболее часто используемых мной операций с лазерным уровнем. Установка маяков обходится без ниток и правила. Выставлять маяки удобно на полу, стенах и не только.

Маяки для пола

Данный метод работает с предварительным выставлением саморезов под маяки. Впрочем, можно аналогично делать и при других способах выставления маяков.

Когда уже есть отметка уровня стяжки, уровень устанавливается в любое место, откуда можно захватить лучом все точки установки маяков. Нужно выставить уровень так, чтобы отметка уровня пола была немного ниже (5-10 см) горизонтального луча. Рулеткой замеряется точное расстояние от точки стяжки до луча, из полученного расстояния вычитается толщина маяка. При монтаже маяков без саморезов, сразу на раствор, толщина маячкового профиля не вычитается.

Теперь, ориентируясь по лазеру и рулетке, саморезы или маяки выставляются точно под полученный выше размер. Как показывает практика, такие манипуляции гораздо более эффективные, чем использование правила и пузырькового уровня.

Маяки для штукатурки

Операции по установке маяков для штукатурки аналогичны вышеописанным, с той лишь разницей, что работы производятся в вертикальной плоскости, соответственно с вертикальной линией уровня. Прибор выравнивают лучом на отмеченную на полу линию (хватит пары отметок), которая параллельна выставляемой плоскости. Ну а дальше все то же самое: находим разницу между выставляемой плоскостью и лучом, и оперируя этой разницей выставляем штукатурные маяки, или саморезы под них.

В отличие от пола, выставление маяков для штукатурки стен с помощью лазерного уровня значительно упрощается, в сравнение со стандартным методом (выставление рамки из ниток с двумя отвесами). Стоит отметить, что для получения качественно выставленных маяков, нужно использовать точный прибор и хорошую рулетку. Естественно, внимательность и аккуратность мастера никто не отменял.

Усвоив горизонтальное и вертикальное выставление маяков, вам не составит труда, аналогичными навыками выставить лаги для пола, профиля для облицовки гипсокартоном и многое, многое другое.

Как привести прибор в рабочее положение?

Перед производством работ аппарат устанавливают в рабочее положение, фиксируют, затем настраивают.

Прибор имеет несколько режимов:

  • построение горизонтальных линий;
  • проецирование вертикальных линий;
  • режим построения креста. Линии вертикали и горизонта пересекаются, образуя угол в 90 градусов;
  • режим проецирования точки.

Установка уровня

Пластиковый, покрытый резиной корпус прибора может устанавливаться на любой поверхности. Жёсткая фиксация прибора – главный принцип крепления.

Для установки лазерного уровня используют:

  • ровные горизонтальные поверхности под рукой: стулья, подоконники, столы;
  • крепление с помощью штатива к стене, штангам и треногам.

Настенные крепления удерживают инструмент присосками или магнитами, липучками. Тренога позволяет поднять аппарат вверх, штанга удобна в разметке потолка. Комплектующие входят в набор при покупке или приобретаются отдельно по необходимости.

Настройка

Подготовка прибора к работе заключается в установке уровня строго горизонтально, будет зависеть от типа лазерного уровня, не требует профессиональных навыков.

Самонастраиваемые инструменты придут в готовность автоматически. Регулировка происходит в диапазоне 5-10 градусов.

При настройке рабочего положения прибор подаёт звуковой или световой сигнал.

Включившись, лазерный уровень спроецирует нужный луч согласно установленного режима измерений.

На поверхности появится яркая светящаяся линия, одна или несколько, точка, крест.

Настройка лазерного уровня вручную осуществляется выравниванием пузырька в смотровом окошке аппарата до центрального положения. Регулировка положения производится винтами, расположенными на корпусе.

Меры предосторожности

Техника безопасности работы с прибором заключается в защите зрения. Прямое попадание луча в незащищённые глаза может вызвать различные повреждения и заболевания, вплоть до отслоения сетчатки.

При работе обязательно используют специальные очки, избегают попадания луча на присутствующих, изолируют домашних животных. Защитные очки улучшают видимость линий в солнечную погоду.

Как проверить лазерный уровень на точность?

В процессе работы прибор переносят, перевозят. Измерительная техника, эксплуатируемая на стройке не застрахована от толчков и падений. Время от времени прибор проверяют на точность.

Для проверки горизонтальных линий понадобится:

  • штатив или ровное прочное основание для установки инструмента;
  • помещение с расстоянием между двумя стенами напротив около 5 метров.

Начиная поверку, прибор устанавливают у первой стены (А), отмечая центр луча на её поверхности. Затем уровень поворачивают на 180 градусов, фиксируя центр луча на противоположной стене (В).

Инструмент переносят к стене В, не поворачивая и регулируют штативом или основанием так, чтобы центр луча совпал с отмеченной ранее на стене В точкой. После этого снова поворачивают уровень на 180 градусов.

Отмечают центр луча на стене А. Разница между получившимися точками и будет погрешностью измерения прибора. На расстояние между стенами 5 метров погрешность не должна превышать величину 2 мм.

Как воспользоваться лазерным уровнем учимся работать

Если получилось установить и проверить точность инструмента, то воспользоваться ним для выравнивания поверхности стен не составит большого труда. Как работать этим прибором правильно, указывается в инструкции. Однако мало кто читает инструкцию, а обращается к ней только после возникновения расхождений. Работа с лазерным уровнем должна проводиться в спокойной обстановке, так как этот прибор является фундаментом для последующих действий. По возможности, попросите знакомого с опытом проконсультировать, а лучше показать, как правильно надо пользоваться лазерным уровнем. Если такой возможности нет, то обучение выполняется самостоятельно.

Перед использованием лазерного уровня нужно знать о том, что бывают приборы, имеющие разные функции. Практически все модели способны строить не только горизонтальные, но и вертикальные плоскости. Есть также такая опция, как построение двух параллельных плоскостей вертикального вида, однако чем больше дополнительных функций, тем дороже сам инструмент. Кроме встроенных опций, расширить функционал и упростить применение инструмента помогут дополнительные устройства, о которых также полезно знать.

Это интересно!При использовании лазерного уровня будет полезно знать о том, что прибор имеет три режима — вертикальное и горизонтальное построение плоскости, а также отвес. Отвес позволяет проецировать точки в двух направления — на пол и потолок, что очень удобно, когда предстоит соорудить перегородку.

Полезные видео

Посмотрите подробный обзор лазерного уровня для начинающего мастера:

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.
