Настройка лазерного уровня
Переходим к вопросу, как настроить лазерный уровень. В принципе, производители обо всем этом пишут в инструкциях. Но не всегда все в них понятно.
Надо отметить, что настройка для большинства приборов – процедура одинаковая. К примеру, самый простой инструмент. Как было сказано выше, сначала надо выставить прибор по горизонту, для сего подкручивают винты и смотрят на два пузырьковых уровня.
Если используется для нанесений линий призменный нивелир, то можно на плоскость наносить сразу две линии: горизонтальную и вертикальную. Но можно отключить одну из них, если этого не требуется. С помощью таких моделей можно наносить линии отвеса – зенит, или устанавливать только лазерные точки – надир. Обе функции можно включать и отключать, если это требуется.
Настройка лазерного уровняИсточник instrumentru.ru
У ротационных нивелиров, кроме выше обозначенных функций, есть ещё две, которые можно настроить. Это угол сканирования и скорость вращения лазерного луча. Единственное надо отметить, что ротационный инструмент проецирует луч только в одной плоскости. Хотя сегодня уже появились модификации, с помощью которых можно дополнительно отбить и вертикальную ось одновременно.
Как видите, настраивать лазерный уровень и работать с ним несложно. Но если приобрести к нему несколько дополнительных приспособлений, то качество конечного результата будет выше. Поэтому поговорим об этих дополнениях.

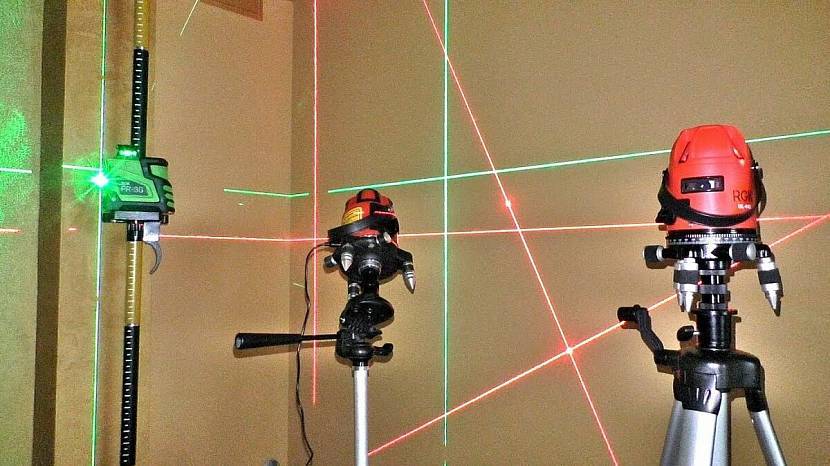

Возможности лазерных построителейИсточник avatars.mds.yandex.net
Дополнительные приспособления
Начнём с уже упомянутого выше приёмника лучей. Отличное дополнение к лазерному нивелиру, если работы проводятся на улице. С этим прибором можно увидеть луч лазера, даже если на улице ярко светит солнце. При этом максимальное расстояние работы, указанное в паспорте или инструкции, увеличивается в два-три раза. Самое главное – надо приобретать приёмник той же марки, что и лазерный уровень. Устройства разных марок, как показывает практика, могут не подходить друг к другу и работать некорректно.
И ещё один момент – не все лазерные инструменты могут работать с приёмниками.

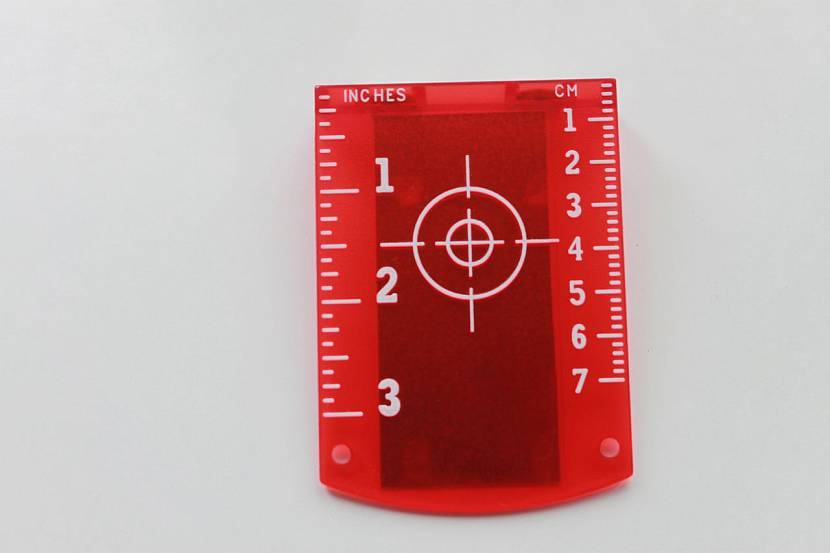

Мишень
Это пластиковая пластинка, на которой нарисованы концентрические круги и нанесены горизонтальная и вертикальная линейки. Очень похожа на бумажную мишень для стрельбы, отсюда и название приспособления.
Пластинка используется в тех случаях, когда расстояние между плоскостями большое. К примеру, метров 40-50. А точку относительно другой, расположенной на противоположной стене, надо сместить на несколько сантиметров выше или ниже горизонта. Разглядеть на таком расстояние – попали ли вы в требуемое место – невозможно. Потому что след от маркера или карандаша на стене будет просто не видно. Вот и вешают мишень, в которую попасть не составит особого труда.
Здесь же хотелось бы добавить, что некоторые марки лазерных уровней комплектуются прицелами. Его устанавливают на корпус инструмента. У него есть своё название – оптический визир. С помощью такого приспособления попасть точно в цель можно даже со 100 м.
Мишень лазерного уровняИсточник i.simpalsmedia.com
Рейка
Это устройство необходимо, когда требуется нанести несколько параллельных линий одномоментно, расстояние между которыми одинаковое. С помощью рейки также можно изменить высоту установки самого лазерного инструмента, если последний монтируется на штативе.
Круглый пузырьковый уровень для чего он нужен и как им работать
Разновидностью пузырьковых уровней являются круглые, которые предназначены для проведения контроля горизонтальных поверхностей. Отличается круглый ватерпас от прямоугольного по конструкции корпуса, однако принцип работы у него аналогичный. Конструктивно прибор представляет собой запаянную колбу, которая имеет форму полусферы. Устройство состоит из пластикового основания и полусферы из ударопрочного стекла. На сфере по центру нанесена разметка в виде круга. Колба заполнена спиртом или дистиллированной водой на 95%. Оставшиеся 5% — это воздух или измерительная капелька. По расположению капельки по центру определяется отклонение от горизонтальной поверхности.
Для чего нужны круглые пузырьковые уровни? Они применяются не только в строительстве, а также при проверке степени усадки построенных зданий, но еще и при проведении фото и видео съемок. Измерительный прибор позволяет произвести настройку штатива по горизонтали, исключив вероятность перекоса фотоснимков или видеозаписи. Еще используются круглые ватерпасы при установке весов, а также для выравнивания положения устанавливаемых станков, промышленного оборудования и ювелирных поверхностей.
Это интересно! Круглый пузырьковый уровень применяется для выравнивания горизонтальных поверхностей предметов, которые имеют незначительные размеры.
Как выполняется поверка нивелира: пошаговое описание процесса
Поверка измерительного устройства такого типа включает в себя несколько мероприятий, предназначение которых заключается в определении пригодности прибора к эксплуатации. В ходе инспекции необходимо убедиться в том, что круглый уровень функционирует без ошибок. Рассмотрим процесс поверки более подробно.
В случае смещения пузырька необходимо произвести калибровку устройства.
Для начала требуется настроить уровень с помощью винтов. Пузырек следует разместить в центральной точке круглого уровня. Затем прибор разворачивают на 180°. После смены расположения измерительного инструмента пузырек должен остаться на том же месте.
На заметку! Поверке подвергаются не только профессиональные оптические приспособления. Лазерные модели, предназначенные для бытового применения, также время от времени проверяют. Их особенностью является то, что они проецируют на рабочую поверхность зеленый луч. Лазерные нивелиры позволяют выполнять разные строительные мероприятия и пользуются большой популярностью.
В случае смещения пузырька производится калибровка устройства. Сначала настраиваются подъемные винты. С их помощью положение пузырька должно быть откорректировано наполовину. Затем потребуется убрать оставшееся отклонение, обнаруженное круглым уровнем. Для этого настраиваются юстировочные винты.
Поверка включает в себя не только инспекцию круглого уровня. С помощью нее определяется исправность компенсаторного устройства. Данная работа также производится пошагово. Первое, что нужно сделать для проверки работоспособности компенсатора, – настроить уровень так, чтобы пузырек располагался в центральной точке.

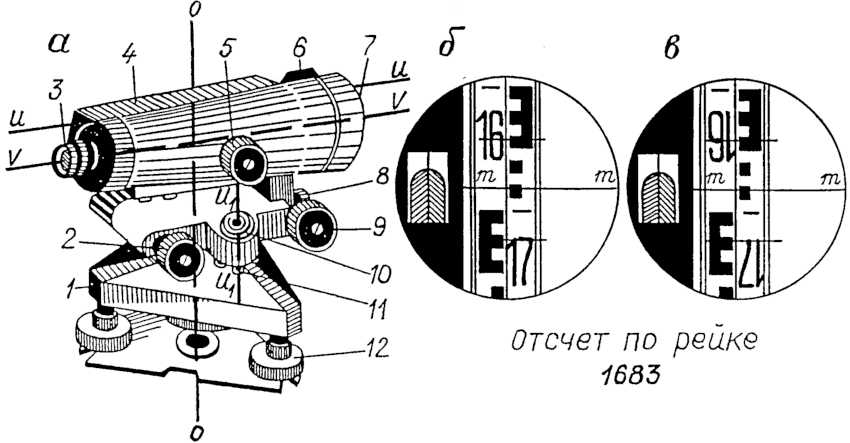

Рейки с обратной (б) и прямой (в) оцифровкой: 1 – подставка; 2 – элевационный винт; 3 – окуляр; 4 – коробка цилиндрического уровня; 5 – кремальера; 6 – визир; 7 – объектив; 8 – закрепительный винт трубы; 9 – наводящий винт трубы; 10 – круглый уровень; 11 – исправительный винт круглого уровня; 12 – подъемный винт.
Далее необходимо навести прибор на четкий объект. Затем подъемный винт проворачивается на 1/8. Обязательно нужно следить за смещением горизонтальной линии визирной сетки. Она должна изменить местоположение, после чего вернуться в исходную позицию. Если горизонтальная линия не возвращается в первоначальную точку, это означает, что компенсаторное устройство неисправно и прибор непригоден для проведения измерительных работ. В рейтингах лазерных нивелиров и оптических устройств присутствуют различные модели, однако все они требуют периодических проверок.
На заметку! Кроме всего прочего, поверка включает в себя инспекцию углов нивелира. Следует помнить, что данная процедура очень важна, ведь ее выполнение позволяет определить исправность приспособления.
Использование нивелира при устройстве фундамента
Использование нивелира при устройстве фундамента.
Если в проекте указана геодезическая отметка подошвы фундамента, то определить фактическую глубину его заложения относительно поверхности грунта (то есть глубину траншеи или фундамента) можно также с помощью нивелира.
После установки и настройки инструмента следует определить геодезическую высоту его горизонта. Ориентиром в этом случае выступает какая-нибудь геодезическая отметка, находящаяся в радиусе зрительной доступности. Такая отметка еще называется репером, часто ее наносят на такие конструкции зданий и сооружений, как колонны и фундаменты. Допустим, имеющаяся отметка отображала уровень высотой 95,5 м.
Судя по показаниям рейки, установленной строго на репере, он находится ниже горизонта нивелира на 0,8 м. Следовательно, горизонт инструмента находится на высоте 95,5 + 0,8 = 96,3 м. При этом известно, что проектная отметка низа фундамента составляет 93,9 м.
Таким образом, разница по высоте между горизонтальной плоскостью, на которую настроен нивелир, и подошвой фундамента составит 96,3 – 93,9 = 2,4 м.
Дальнейшие измерения показали, что высотная отметка поверхности грунта относительно оси нивелира в месте заложения фундамента составляет 1,1 м. Следовательно, глубина траншеи под фундамент будет равна 2,4 – 1,1 = 1,3 м.
Как используют оптический нивелир для устройства основания
Допустим, нам необходимо подготовить и выровнять основание на небольшом участке под индивидуальный дом. В первую очередь определяем среднюю высотную отметку на площадке. Для этого все полученные значения (кроме отметки чистого пола) необходимо суммировать и разделить на 20. Предположим, средняя величина составила 1,7 м.
| Иллюстрация | Описание действия |
| Первый этап – нанесение разметки в виде сетки. | |
| Для этого используем специальные деревянные конструкции. | |
| Для каждой точки с помощью нивелира и рейки была определена высотная отметка. |
Следующий этап – рытьё котлована. В нашем случае минимальное значение высоты составило 1,55 м, максимальное − 1,7 м. Уровень чистого пола оказался на отметке 1,25 м. Исходя из полученных данных, определяем необходимую толщину слоя засыпки под наше основание: она составит 1,7 − 1,25 = 0,45 м.
Как работать с нивелиром – сложно ли быть геодезистом?
Обсудив модельный ряд, хочется узнать, как работать с нивелиром. Мы постараемся представить несложную схему действия. Сначала прибор устанавливается на ровной поверхности между связующими основными точками, и при помощи подъемных винтов на подставке устанавливается пузырек уровня на середине
Перед тем снять показания каждой точки, обратите внимание, чтобы пузырек был по центру, для корректировки надо воспользоваться элевационными винтами. Теперь установите рейку на заднюю точку и снимите показания с одной черной стороны
Затем установите рейку на переднюю точку и зафиксируйте показания с другой черной стороны, потом рейка переворачивается, и снимаются показания красной отметки с передней стороны. И также снимаются показания красной отметки с задней стороны. Далее нужно по специальным формулам вычислить превышения, то есть рассчитать красные и черные точки. Для того чтобы результат был более точным, необходимо взять показания с промежуточной точки и повторить расчеты. В конце нивелирования производится вычисление горизонта инструмента, то есть надо рассчитать высоту визирного луча. Этот расчет тоже ведется по специальной формуле.
Вспомогательные опции лазерных уровней
Нивелиры классифицируют на два типа: бытовые и профессиональные. Профессиональные еще называют строительными, так как применяются в основном они в строительстве, электромонтаже и геодезии. При проведении ремонтных работ используются бытовые лазерные уровни, которые отличаются от своих аналогов профессионального предназначения не только ценой, но и дополнительными возможностями. Как правило, бытовые нивелиры имеют примитивный набор функций, позволяющий удовлетворять потребности мастера при проведении внутри отделочных ремонтных работ. Чтобы расширить функционал инструмента, используется дополнительное оборудование:
- Приемник лазерного луча — это специальный прибор, позволяющий увеличить дальность луча (повысить его видимость на отдаленные расстояния). Это оборудование является очень удобным, когда возникает необходимость использовать его на улице. Приемник позволяет наблюдать за проекцией луча не только на дальние расстояния, но еще и при солнечном свете. Приемник позволяет увеличить расстояние луча в два раза. При выборе такого оборудования нужно учитывать, что работают они четко в паре только одной фирмы производителя, например, Bosch. Еще также необходимо знать, что далеко не все модели лазерных уровней могут работать с приемниками. Если такой возможности нет, то увеличить дальность луча можно при помощи отражательной пластины
- Мишень — это еще один дополнительный аксессуар, которым комплектуются многие модели нивелиров. Мишень представляет собой пластину, на которой нанесена разметка. При помощи такого вспомогательного устройства можно выставить точность измерений. Пример применения мишени достаточно простой — вместо незаметной точки на стене нужно повесить эту пластинку, по которой намного легче и проще ориентировать, особенно когда расстояние составляет 20-30 метров
- Оптический визир — еще один вспомогательный аксессуар, который позволяет прослеживать дальность луча даже на расстояние до 100 метров
- Рейка — используется в тех случаях, когда на поверхности стены или другого объекта предстоит начертить несколько параллельных линий, соблюдая при этом одинаковое расстояние. Еще рейкой производятся измерения высоты уровня, закрепленного к штативу
Все эти вспомогательные устройства облегчают манипуляции с работающим прибором. Профессиональные модели устройств имеют опцию вращения лазера под углом 360 градусов. Такие устройства особо ценятся, так как с их помощью можно сделать проекцию не только на одну стену, но и по всему помещению, что упрощает выполнение разметочных работ. Когда все нюансы известны, необходимо перейти к непосредственному обучению пользования лазерными нивелирами.

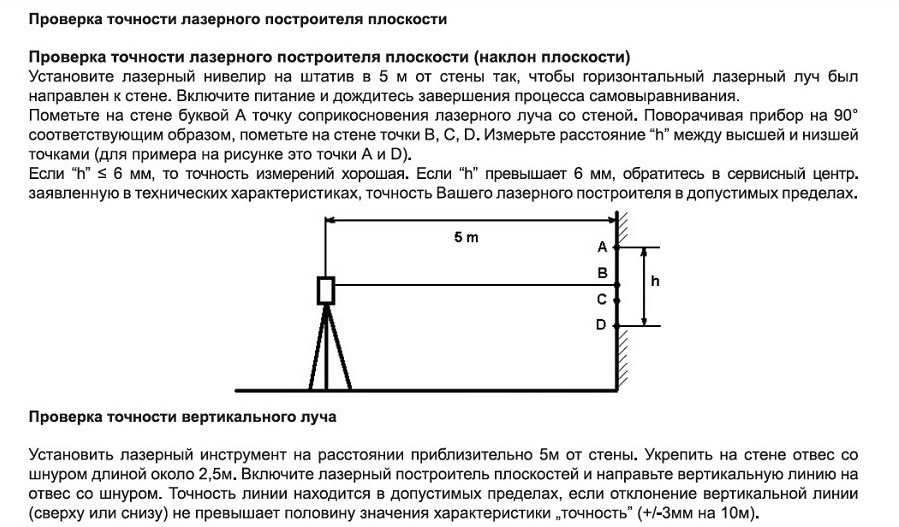

Проверка прибора на правильность установки
От точности результатов измерений, проводимых прибором, зависит многое. Если отбивается плоскость для укладки плитки, то ровность установки инструмента повлияет на дизайн интерьера. Если же выполняется проверка плоскости при строительстве дома, то установка нивелира повлияет на качество постройки и надежность этого сооружения.
Каждый прибор (в зависимости от модели и его стоимости) имеет соответствующие показатели погрешности
Допустимые показатели погрешности указываются непосредственно в инструкции к оборудованию, на что следует обращать внимание еще при покупке инструмента. Допустимые показатели погрешности указываются в соответствующих единицах измерения, которыми являются мм/м
Погрешности не столь важны при использовании аппарата внутри помещений, но они крайне обязательны при проведении наружных работ по отбиванию плоскости и выравниванию стен.
Погрешность относится к одним из основных технических параметров инструмента, а некоторые производители указывают величину отклонений не только в технической документации, но еще и на корпусе прибора. Если известна величина погрешности, то можно просчитать допустимое отклонение от нормы. Если величина отклонения является выше допустимой, то рекомендуется воспользоваться нивелиром с меньшим значением погрешности.
Не имеет значения, применяется лазерный уровень для выравнивания пола, стен или потолка, но перед тем, как произвести соответствующие измерения, понадобится сделать проверка точности. Проверка проводится достаточно просто, для чего выполняются следующие действия:

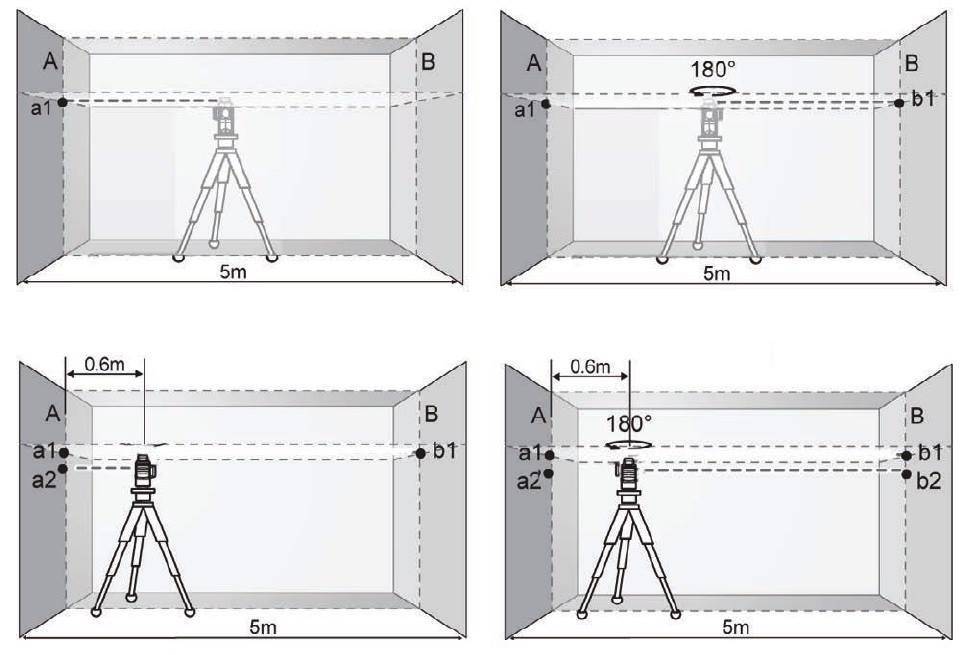

- Для начала нужно на двух параллельных стенках в помещении поставить отметки, по которым и будет производиться проверка
- Одна отметка ставится на стенке, которая ближе к прибору (на расстоянии до 1 метра)
- Вторая отметка ставится на противоположно стенке, расположенной на расстоянии более 2 метров. Чем дальше расстояние между стенками, тем точнее можно выявить отклонения прибора
- После нанесения разметки маркером или карандашом на стенке, необходимо переместить уровень непосредственно к стенке, которая находилась дальше от уровня
- Совместить луч направленного лазера с точкой, которая была отмечена. Затем спроецировать луч на противоположную сторону и посмотреть, совпадает ли он с отметкой
- Если совпадает, то инструмент имеет незначительную погрешность (учитывайте, что чем больше расстояние между стенками, тем выше погрешность, и чем меньше промежуток между ними, тем погрешность будет соответственно ниже)
- Если лазерный луч не совпадает с отметкой, то погрешность имеется, и ее величина достаточно высокая. В корпусе прибора есть специальные регулировочные винты, позволяющие также подстроить нивелир, уменьшив отклонение от нормы

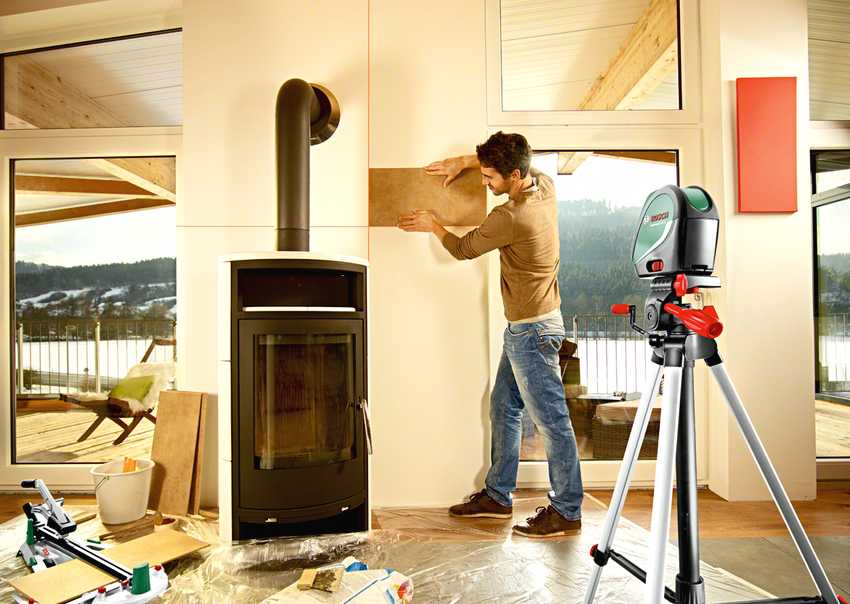

Перед тем, как пользоваться лазерным уровнем для выравнивания стен, надо убедиться в отсутствии больших отклонений, иначе показатели будут не соответствовать действительности. Ниже представлена видео инструкция и обучение, как правильно произвести проверку нивелира на точность измерений.
https://youtube.com/watch?v=ffrWqniqrfs%3F
Конструктивные особенности современного нивелира
Прибор имеет незамысловатую конструкцию. Он состоит из прочного треножника, на котором находится оптико-механический основной узел. В последний встроена система линз. Главной функцией узла является обеспечение горизонтального положения визирного луча. Отклонение должно быть минимальным. Сами линзы дают обратное и прямое изображение. Первое подразумевает переворачивание измерительных реек при установке.Датчики уровня встроены в верхней части прибора. Точная установка нивелира на местности определяет качестве всех проводимых измерительных мероприятий. Они выполняются оператором. Его главной обязанностью является проверка показателей датчиков и регулировка наклона узла, если такая необходимость возникает. Без регулярной сверки можно пропустить отклонение от точного нахождения, что приведет к погрешности в замере и необходимости повторного нивелирования.
Ошибки при использовании оптического нивелира
Для начинающих, которые первый раз приступают к работе с устройством, требуется принять во внимание следующие моменты:
- Необходимо обеспечить сохранность приспособления. Он хоть и защищается различными покрытиями, однако восприимчив к ударам. Для полного исключения погрешностей нивелира, следует озаботиться о том, чтобы каждый крепёжный элемент и составляющие работали исправно.
- Следует воспользоваться вспомогательными штативами и крепежами. Это даст возможность сохранить устройство даже во время резких порывов ветра.
- Не следует слепо доверять информации, которая указана в руководстве. Лучше самому проверить функционал устройства.
- Нужно помнить, что во время использования устройства важна помощь ассистента.
- При монтаже рейки она должна находиться точно на поверхности, во избежание перекоса.
- Нельзя допускать перегревания прибора, это может отразиться на точности измерений.
Дополнительные параметры и функции
Кроме основных параметров есть еще и некоторые дополнительные. Они упрощают работу, так что это — больше об удобстве использования. Ведь на конечный результат дополнительные функции влияют только опосредованно или частично.
Самонивелирование
Для того чтобы измерения были правильными, нивелир должен быть установлен вертикально вверх. В простых моделях их положение проверяется более простыми устройствами, обычно — пузырьковым уровнем. В некоторых моделях он встроен в корпус, в некоторых нет. Тогда приходится прибегать к обычному строительному, что не совсем удобно. Кроме того возможны неправильные показания — если во время работы он поменяет положение и вы не увидите этого, работа будет выполнена неправильно. Чтобы не столкнуться с такой ситуацией, приходится по нескольку раз перепроверять положение прибора.
Самонивелирование (самостоятельная компенсация небольшого угла наклона)
Некоторые лазерные нивелиры имеют функцию самовыравнивания или самонивелирования. При отклонении от вертикали на небольшой угол (обычно до 4°), они подстраивают положение зеркал и призм так, чтобы все показания были правильными. Если наклон превышает предельно допустимый, они или издают звук/подают световой сигнал, или отключают лучи. Работа восстанавливается при возвращении в нормальное состояние.
Имея лазерный уровень с такой функцией, прибор легко выставить в самом начале работ. Также на протяжении его использования, можно не беспокоиться о том, что он изменил положение — он подаст сигнал.
Однако, иногда уровень надо установить под определенным углом. Наличие функции самонивелирования не даст это сделать. Потому желательно приобретать модель, в которой эта функция может блокироваться.
Самоотключение
Эта функция позволяет экономить заряд батареек. Если прибор не передвигается на протяжении 10-15 минут, он отключается. С одной стороны это полезно, с другой — некоторые работы требуют более 15 минут и самоотключение может нервировать. Нужна или нет вам эта функция — решать вам.
Не всегда автоматическое отключение — это хорошо
Температурный режим эксплуатации
Если работать планируете в теплое время года или только в помещении, температурный режим значения не имеет. В основном эксплуатировать лазерный уровень можно при температуре от +5°C до +40°C, то есть, они пригодны только для отапливаемых помещений или работы в теплое время года.
Большая часть лазерных уровней предназначена для работы в отапливаемом помещении
Если надо выбрать лазерный уровень для работы на улице с возможностью эксплуатации в холодное врем я года, есть «морозостойкие» модели, которые выдерживают понижение температуры до -10°C. Еще более устойчивые к морозам надо искать специально, их очень немного.

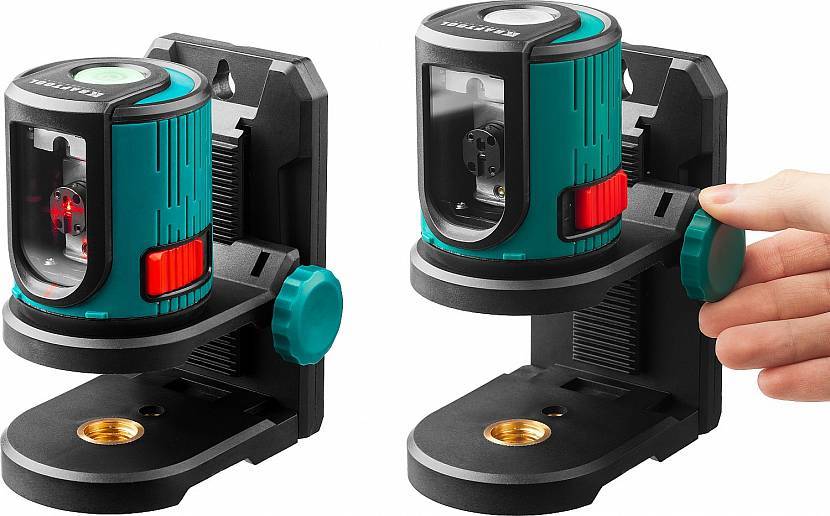

Тип крепления
Кроме стандартной установки лазерного уровня на горизонтальную плоскость может быть несколько дополнительных возможностей его крепления:
На специальный штатив. Чаще всего нужен для работы на улице, но некоторые работы (нанесение горизонтальных линий на стены при навешивании мебели, например) также проще выполнять со штативом. Штатив иногда идет в комплекте, иногда — покупается отдельно
При покупке обратите внимание на диаметр резьбы на корпусе нивелира — штатив должен иметь такую же.
На магниты. В корпус некоторых моделей впаиваются магниты
Это дает возможность крепить его на любую металлическую поверхность/деталь.
На специальную магнитную подставку. Некоторые модели лазерных уровней в комплекте имеют небольшую пластиковую площадку, в которую впаяны магниты. На металлическую поверхность устанавливается площадка, на нее — нивелир.
На саморез/гвоздик. В корпусе нивелира сделано специальное отверстие, в которое продевается шляпка гвоздя или самореза. Не самый удобный способ крепления, но все-таки.
С этими опциями все понятно. Можно, конечно, обойтись и без них, придумать какой-то свой способ. Это просто возможности для более комфортной эксплуатации.

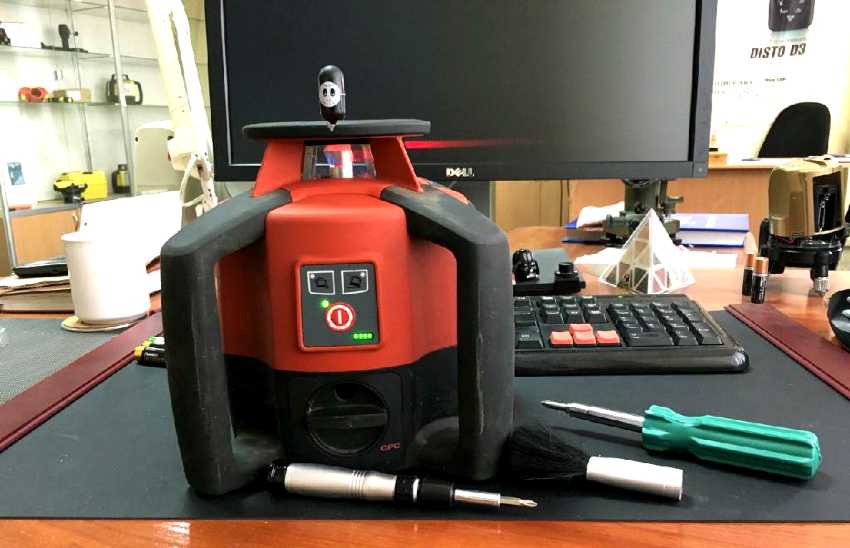

Противоударный корпус и возможность самостоятельной юстировки (наладки)
Очень полезно, если лазерный уровень имеет противоударный корпус. Стройка или ремонт — зона повышенного риска для любого инструмента, так что падает он часто. Если корпус противоударный, велика вероятность что даже после падения он выживет.
Противоударный корпус не помешает
При падении или неосторожной перевозки настройки нивелира могут сбиться и он может начать врать. Для устранения этого «явления» в некоторых приборах предусмотрена возможность самостоятельной настройки
Для чего надо будет провести определенные манипуляции, описанные в инструкции.

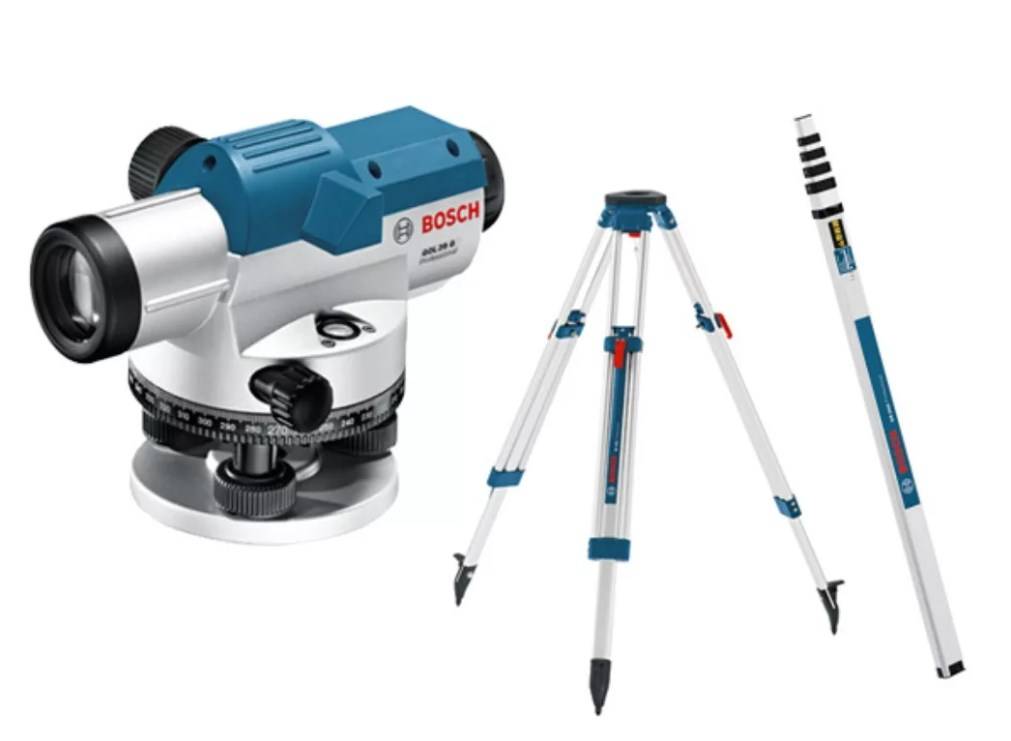

Дополнительные принадлежности нивелира
К элементам дополнительной комплектации прибора относятся штативные подставки и измерительные рейки.
Штатив состоит из лёгких сплавов или алюминия, служит для установки прибора в нужном положении и на нужной высоте
При выборе штатива следует обратить внимание на его максимальную высоту, крепление (оно должно быть эргономичным и жёстко фиксировать прибор в необходимом положении), а также прочность и вес
Пристального внимания заслуживает рейка. Она должна быть достаточной длины (производятся рейки разных размеров) и иметь шкалу значений, хорошо различимую в окуляр нивелира с дальнего расстояния.
Все модели измерительных реек маркируются буквами РН и следующими за буквенным обозначением цифрами. Например, РН 3-2500 означает следующее: нивелирная рейка с точностью до 3 мм, длиной 2500 мм.
Некоторые рейки имеют складную конструкцию телескопического типа и маркируются буквой «С».
При выборе нивелирной рейки исходите из того, что их длина колеблется в диапазоне от 1 до 5 м, а точность измерений зависит от материала, из которого изготовлена рейка. Инвар – специальный сплав, который мало подвержен расширению при воздействии температуры.
Как выбрать лазерный уровень?
Здесь нужно исходить из тех задач, которые вам предстоит решать. Если идет речь о ремонте квартиры, то для облицовки плиткой, наклеивания обоев, укладки паркетной доски и других операций будет достаточно призменного нивелира.
Для работ на открытой площадке нужен ротационный нивелир, которым, как мы уже говорили, удобно пользоваться и в помещении.
Если все строительные операции сводятся к переносу отметок и нет нужды в построении горизонтальных и вертикальных плоскостей, купите самый простой точечный лазерный уровень.
Хорошо, если в комплекте с прибором идет штатив и мишень
Очень важно, чтобы нивелир имел универсальное крепежное устройство, которое позволит не только ставить его на треногу, но также фиксировать к конструкциям, вешать на стены или потолок
Полезной опцией при работе на лестничных маршах и кровле является возможность задавать в настройках нивелира угол наклона лучей. Про самовыравнивание мы не говорим, поскольку в большинстве современных моделей она есть. Хорошо, если функция самовыравнивания совмещена с сигнализацией о неправильной установке уровня.
Если вам придется пользоваться нивелиром в холодное время года, то обязательно обращайте внимание на температурный диапазон прибора, указанный в инструкции. Профессиональные модели нормально работают при минусовой температуре, а бытовые любят тепло
Для улицы лучше покупать модели с пыле и влагозащищенным корпусом.
Обратите внимание в инструкции на количество плоскостей, точек и линий, которые может построить прибор. Для простых работ достаточно одной или двух, а для сложных вам потребуется не меньше трех
Вторым вопросом является правильный выбор производителя, исходя из баланса цены и качества. В число брендов, выпускающих надежные приборы как в профессиональной, так и бюджетной линейках можно отнести Bosch, Makita, Skil и Hilti.
Ориентировочная стоимость бытовых призменных моделей у данных брендов составляет от 4 000 рублей. Точность измерения у них не превышает 0,5 мм при длине луча от 4 до 10 метров. Ротационные нивелиры существенно дороже и цена на них стартует от 23 000 рублей. Дальность действия у них от 200 до 500 метров при использовании приемника сигнала, а погрешность измерения – 0,2-0,3 мм.
Недавно на рынок профессиональных лазерников «втиснулся» израильский бренд Kapro. Характеристики его моделей довольно средние, но зато цена вполне доступная (от 15 тыс. руб.).
В бюджетной нише с ценниками от 3000 рублей уверенно чувствуют себя отечественные бренды RGK и Condtrol, латвийская Ресанта, китайские Ермак, Ada и Matrix. Несмотря на невысокую стоимость, они имеют все необходимые опции для удобной настройки и работы.
Видео по теме:
Вспомогательные опции
Дополнительными опциями не всегда бывают оборудованы стандартные модели. Но ими оснащены профессиональные инструменты. Вспомогательные опции представляют собой ряд дополнительных приспособлений, речь о которых пойдет ниже.
- Лазер, который способен вращаться на 360 градусов.
- Оптический визир. Такая функция нивелира позволяет прослеживать дальность лазера почти на 100 м.
- Рейка. Помогает начертить несколько параллельных линий на одинаковом расстоянии.
- Приемник лазерного луча. Увеличивает дальность луча. Иногда он заменяется отражающей пластиной, которая обладает таким же эффектом.
В заключении хочется отметить тот факт, что большинство моделей такого прибора могут стоить недешево. Однако, как утверждают отзывы потребителей, цена окупается качественным и быстрым ремонтом, а также сэкономленным временем.
Как пользоваться лазерным нивелиром, смотрите далее.
Достоинства и недостатки оптических и лазерных приборов
Среди главных преимуществ оптических нивелиров можно назвать их автономность, приемлемую цену и высокое качество измерений. Для работы с прибором не нужны ни батарейки, ни розетка. С другой стороны, в одиночку сделать замеры не получится. Для работы с нивелиром этого типа обязательно нужно два человека. Один фиксирует специальную линейку для нивелира с нанесённой на неё шкалой деления ценой 10 мм, тогда как его партнёр производит все необходимые замеры, параллельно записывая нужные сведения в тетрадь.
Цифры на рейке нанесены с шагом в 10 см, а значения от нуля до конца рейки – в дециметрах. Для удобства пять сантиметровых рисок каждого дециметра объединены ещё и вертикальной полоской, так что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной
Работа с нивелиром данной категории не отличается особой сложностью, поскольку прибор не привередлив к погодным условиям, обычно такие приборы изготавливаются из прочных материалов, имеют влаго- и пылезащиту. Главное − понять, как пользоваться нивелиром и рейкой.
Что же касается лазерных приборов, то они больше подходят для бытовых работ. Что же такое лазерный нивелир, и чем он отличается от оптического? Для них не требуется участие посторонних лиц, они универсальны и просты в использовании. Единственный недостаток – необходимость подключения к сети электроэнергии или использование батареек. В этом случае полезной может стать встроенная функция автоматического отключения. Она программируется пользователем на определённый период времени, после которого прибор отключается.
Как пользоваться нивелиром: установка штатива
Работа подобных приборов обусловлена конструктивными особенностями. Принцип действия таких измерительных устройств довольно прост. Его изучение позволит понять, как пользоваться оптическим нивелиром. Оптическая ось приспособления располагается в строго горизонтальной плоскости.
Нивелир может использоваться как на штативе, так и без него.
Данная линия является статичной, поэтому ее отклонение невозможно даже в том случае, когда прибор находится в движении. Это качество значительно увеличивает эффективность устройства. Остановимся более подробно на вопросе о том, с чего начинается работа в случае применения такого приспособления.
Итак, рассмотрим, как пользоваться нивелиром при строительстве. В первую очередь выполняется установка устройства. Для этого необходимо разложить и поставить на ровную поверхность штатив. Концы ножек, которыми оснащается подставка, имеют острые наконечники. Если грунт на месте установки мягкий, их требуется вдавить в почву.
Затем следует отрегулировать длину ножек. Это позволит разместить прибор на удобной для оператора высоте. Площадка, находящаяся вверху штатива, нужна для установки рабочей части приспособления. Она должна располагаться строго горизонтально.
На заметку! Штатив имеет вертикальный уровень, благодаря которому снижается погрешность конечного результата измерений. Таким образом, положение держателя влияет на горизонтальный уровень, который отображается в рабочей части нивелира.
Точность измерений зависит от правильной установки прибора.
Точность измерений, безусловно, зависит от правильной работы с геодезической линейкой, но и начальный этап, предполагающий установку, тоже крайне важен. Телескопические опоры и специальные фиксаторные элементы (зажимы) позволяют повысить эффективность установки прибора на местности.

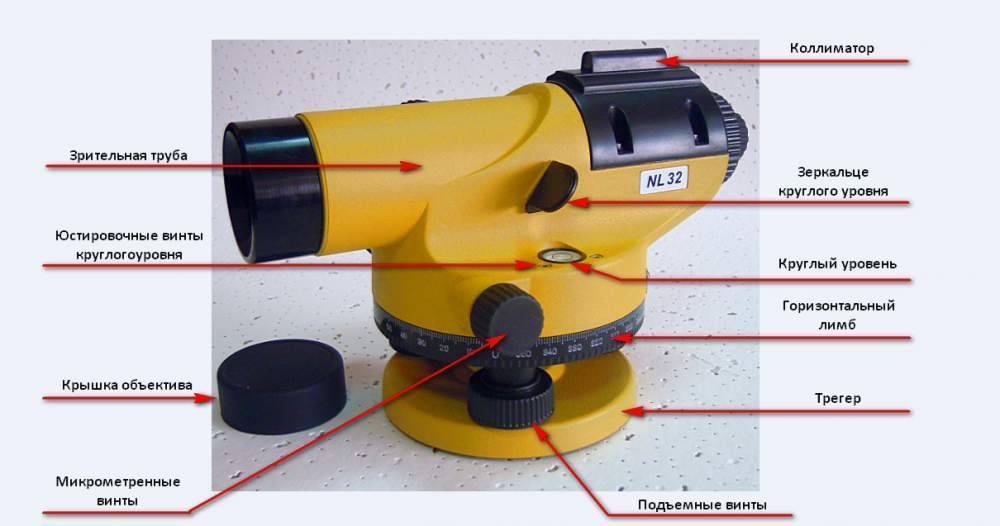

Устройство и характеристики
Самый простой нивелир это оптический прибор, состоящий из пузырькового уровня в виде цилиндра, зрительной трубы с увеличением и визирной оси.
Настройка трубы выполняется оператором в зависимости от позиции исследуемого объекта.
Для выполнения измерений, такой нивелир работает в паре с нитяным дальномером и рейкой с сантиметровыми делениями.
Цифровые модели по принципу работы и строению схожи с оптическими, однако, все расчеты выполняются автоматически, что исключает ошибки оператора, а затем отображаются на экране.
Иной принцип работы у лазерных нивелиров, как и их устройство.
Лазерный луч достигая поверхности объекта, определяет имеющиеся отклонения.
Сегодня такой инструмент является самым распространенным.
Чтобы отклонения были четко видны, нивелиры имеют яркий красный луч, который отчетливо видно внутри помещений.
Для работы на открытом пространстве используется прибор с зеленым лучом.
Этот цвет, за счет своей длинны волны, лучше воспринимается человеческим глазом, а к тому же является более мощным и дальнобойным.
Приборы могут устанавливаться на штативе с градуированным лимбом, который позволяет выполнить приблизительное измерение горизонтальных углов.
ГОСТ
Для оптических нивелиров был разработан стандарт ГОСТ 10528-90, в котором указаны информационные данные о приборах, основные параметры и типы, предъявляемые технические требования и методы испытаний.
Этот стандарт заменил устаревший ГОСТ 10528-76.
Согласно ГОСТу, каждый оптический нивелир должен относится к одному из следующих классов:
- Высокоточный – квадратическая погрешность на 1 км хода не превышает 0,5 мм.
- Точный – погрешность не превышает 3 мм.
- Технический – погрешность не более 10 мм.
Материал
Штативы для нивелиров изготавливают чаще всего из алюминия, так как данный материал имеет небольшой вес, но при этом обладает высокой прочностью.
Подобные характеристики положительно сказываются на удобстве транспортировки оборудования.
Также материалом для триног выступает дерево, за счет чего их стоимость выше, но и устойчивость лучше.
Мини-штативы компактного размера изготавливают преимущественно из стеклопластика.
Сами нивелиры должны обладать высокой прочностью.
По этой причине для изготовления корпуса качественных моделей используют преимущественно металл или специальный пластик.
Элементы настройки, например, винты, могут быть пластиковыми или металлическими.
Размеры и вес
В зависимости от типа нивелира, а также материала изготовления, ориентировочный вес составляет от 0,4 до 2 кг.
Оптические модели в среднем весят 1,2 – 1,7 кг.
При использовании дополнительного оборудования, например, триноги, масса повышается до 5 кг и более.
Ориентировочные размеры оптических нивелиров:
- Длина: 120 – 200 мм;
- Ширина: 110 – 140 мм;
- Высота: 120 – 220 мм.
