Как поменять картридж в смесителе: пошаговая инструкция для самостоятельного ремонта

Выбор картриджа

К выбору нового картриджа для смесителя рекомендуется приступать только после разборки вышедшего из строя сантехнического устройства и извлечения неисправного элемента. Такой подход к решению проблемы позволяет исключить ошибку выбора и гарантирует приобретение картриджа, идеально подходящего по конструктивным особенностям для ремонтируемого смесителя.

В некоторых случаях из-за толстого слоя ржавчины внутри крана, возникают трудности по выниманию старого картриджа

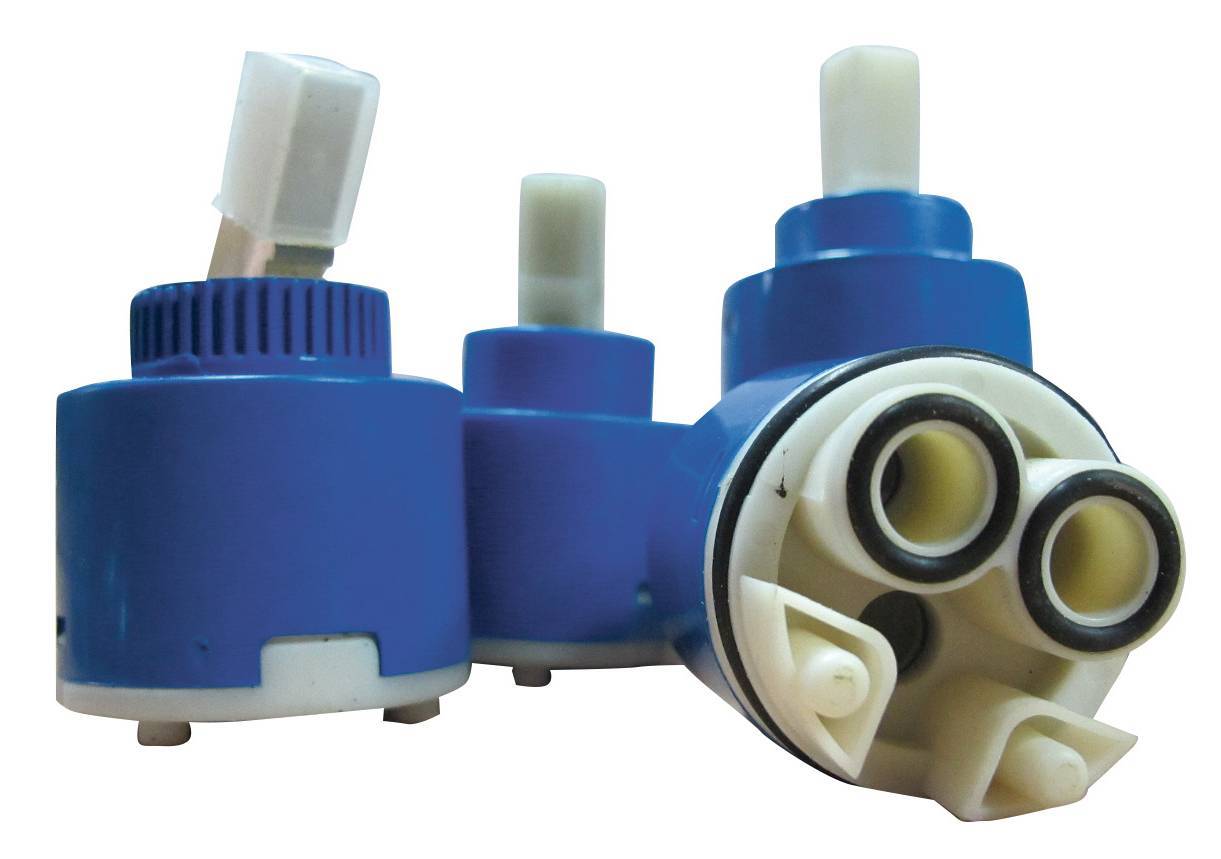

Используемые в смесителях картриджи различаются шириной и высотой, а кроме прочего при выборе должны учитываться следующие параметры:

наличие сертификата качества на реализуемый элемент сантехнического прибора;
наличие акта гарантии с отметкой о прохождении тестирования давлением 3,5 Атм.;
материал, используемый в изготовлении;
форма и количество нижних отверстий;
количество пазов и выступов;
отзывы о производителе.

Советы при покупке смесителя с картриджем

Покупая устройство, следует помнить, что ничего вечного нет и рано или поздно смеситель может сломаться, и потребуется замена его отдельных деталей. Поэтому рекомендуется выбирать такую модель, для которой комплектующие имеются в свободной продаже. Тогда ремонт смесителя и замену картриджа можно будет произвести в любое время.

При выборе изделия особое внимание следует уделить тому, какой картридж в нем установлен и есть ли его аналоги в свободной продаже. Если эту деталь устройства можно заказать только у официального дистрибьютора, то необходимо поинтересоваться наличием представителей данной продукции в вашем регионе

В дорогих моделях смесителей используются керамические диски высокого качества. Их длительный срок эксплуатации и высокая степень сопряжения достигается благодаря использованию современного высокоточного оборудования и последующей шлифовке с помощью ультразвука.

Чтобы картридж прослужил длительное время, рекомендуется установить фильтр для воды. Но, если все же поломка произошла, то, следуя советам опытных профессионалов и последовательно выполняя шаги по замене картриджа, можно самостоятельно сделать его ремонт и пользоваться смесителем еще достаточно долго.

Никаноров Сергей Петрович

Производители и цены. Особенности конструкции

Шаровой картридж для однорычажного смесителя представляет собой полую деталь круглой формы, который плотно прилегает к резиновым седлам-креплениям. Напор воды обеспечивает его плотную посадку. Он изготавливается из нержавеющей стали и является надежным и долговечным механизмом. Замена картриджа в смесителе потребуется, если нарушится его герметичное крепление, например, из-за попадания окалины. Шаровые механизмы встречаются в продаже реже, так как у производителя должна иметься лицензия на их установку.

Поэтому гораздо проще найти на замену керамический аналог, чем картридж для шарового смесителя. Он состоит из двух дисков, плотно прилегающих друг к другу. Верхняя пластина во время движения ручки крана смещается относительно нижней, перекрывая подачу горячей или холодной воды различной степени. По этому же принципу происходит регулировка напора.

Конструктивные отличия в картриджах любых компаний-производителей невелики. Но среди профессиональных сантехников принято считать, что замена картриджа на смесителе потребуется гораздо раньше, если это изделие из недорогой ценовой категории. Известные бренды могут себе позволить вкладывать средства в разработки собственных технологий для увеличения срока службы своего товара, но и цена за это соответственно высока.

Итак, какова же цена на картридж для однорычажного смесителя в среднем?

Дисковые картриджи Grohe отличаются тем, что на пластины наносится углеродно-кристаллическое напыление. Это делает и без того надежный керамический картридж еще более прочным. В зависимости от диаметра модели 46 или 35 мм, цена составляет от 1300 до 2000 – 2500 руб.
Сантехника от ТМ Vidima (Болгария) не относится к разряду элитных, но гарантия качества на картриджи у производителя внушительная – 5 лет. Для изделий, цена на которые вне зависимости от диаметра и места установки не превышает 950 рублей – это очень похвальная характеристика.
Если повезет, то картридж от финской компании Oras можно найти за 2800 руб. Но на поиски запчасти на замену придется отправиться не скоро, он прослужит долго. Все механизмы у этого бренда стандартные, так что проблем с приобретением картриджа не возникнет.
Сантехника от немецкого бренда Handgrohe создана в соответствии с национальными принципами основательности и бережливости к потребляемым ресурсам (воде и электроэнергии). Такие «умные» картриджи стоят от 3 – 3,5 тыс. рублей, но само устройство крана предполагает долгий срок службы всего механизма в целом и составных частей в частности.
Замена картриджа в смесителе Damixa не потребуется долгое время. Датскую компанию отличает стремление к инновациям, а при производстве их сантехники применяются в числе прочих технологии, запатентованные для создания космических кораблей. Поменять картридж в сантехнике Дамикса обойдется от 2 до 4 тыс. руб.

Задуматься о предстоящем ремонте стоит еще на стадии выбора смесителя. Замена картриджа в кране – процедура неизбежная даже для дорогих брендов. Поэтому при ограниченном бюджете стоит выбирать среди предложений средней ценовой категории. Нелишним будет узнать о наличии в свободной продаже запчастей на замену, чтобы не заказывать нужную через официальных дистрибьюторов, теряя время на ожидание ее поставки.

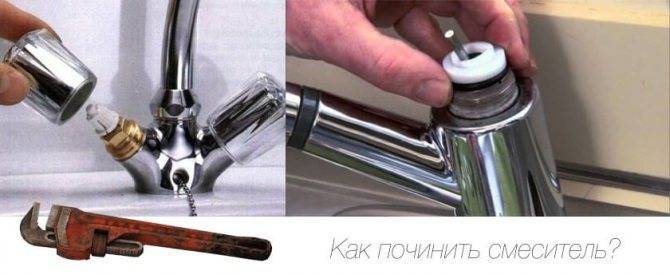

Как починить смеситель в ванной

Кухонный смеситель от ванного отличается наличием в последнем переключателя, который перенаправляет воду из крана в душ. Всё остальное точно такое же, и ремонт производится так же, как было описано выше.

Однорычажный смеситель для ванной с переключателем в виде штока, расположенного на корпусе гусака

Что касается ремонта переключателя. Существует достаточно большое разнообразие переключателей в плане их конструкции. Чтобы провести переключение с крана на душ, одни модели надо поворачивать относительно своей оси, другие вытягиваются как шток, третьи расположены сбоку корпуса смесителя, четвёртые сверху гусака и прочее. Но у всех у них одна проблема – ржавчина и накипь, которые нарастают и не дают детали двигаться на открытие или закрытие. Переключатель начинает работать туго, прокладки постепенно истираются, так что говорить о какой-то герметичность конструкции уже не приходится.

Что можно посоветовать по поводу ремонта переключателя. В первую очередь его надо разобрать. Это несложно, потому что данная деталь с корпусом смесителя и гусаком соединена накидными гайками, внутри которых установлены резиновые прокладки:

Проверяются прокладки на их целостность

Но так как смеситель уже разобрали, то лучше поменять их на новые.
Все элементы переключателя надо очистить от грязи и ржавчины.
Особе внимание уделите резьбе, от которой зависит полное примыкание гаек и полная фиксация детали к корпусу прибора.. Переключатели, работающие на вытягивание, в своей конструкции имеют специальную пружину, которая подпирает деталь на автоматическое запирание подачи воды на душ

Так вот очень часто при разборке смесителя эта пружина отсутствует. Она просто в течение долгого срока эксплуатации проржавела и растворилась в воде. Её надо возместить установкой новой пружины

Переключатели, работающие на вытягивание, в своей конструкции имеют специальную пружину, которая подпирает деталь на автоматическое запирание подачи воды на душ. Так вот очень часто при разборке смесителя эта пружина отсутствует. Она просто в течение долгого срока эксплуатации проржавела и растворилась в воде. Её надо возместить установкой новой пружины.

Переключатель с крана на душ в однорычажном смесители для ванной

Чтобы было понятно, как разбирается однорычажный кран на раковине в ванной комнате, предлагаем посмотреть видео.

Watch this video on YouTube

Когда пора менять картридж в смесителе ↑

Картридж обеспечивает смешивание горячей и холодной воды, подающейся от двух разных труб. Он может быть цельным или разборным, но даже в последнем случае ремонт картриджа смесителя – занятие нецелесообразное. Трудно найти и подобрать необходимые детали, да и стоимость аналогичного нового изделия не так велика.

Замена картриджа необходима, если наблюдаются следующие «симптомы»:

Затрудняется регулировка температурного режима или напора воды. Нередко возникают ситуации, когда при положении рычага в режиме «горячая вода» все равно течет холодная, и наоборот.
В одинаковом положении рычага смесителя каждый раз при включении вы получаете воду разной температуры.
Вода капает из крана, то есть полностью не перекрывается.
Затруднено движение самого рычага.

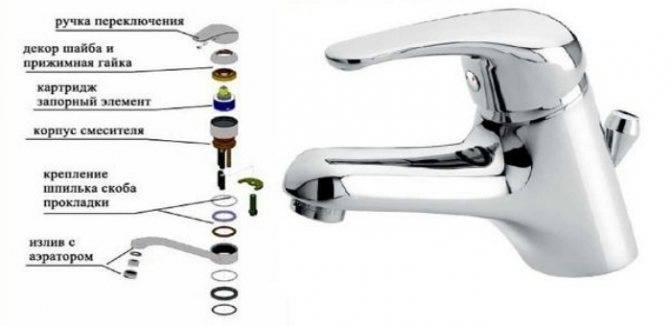

Устройство однорычажного смесителя

К поломке картриджа могут привести следующие факторы:

Плохое качество воды. Например, она может быть перенасыщена хлором, содержать твердые частицы и прочие примеси.
Неправильная эксплуатация смесителя.
Некачественные материалы, из которых изготовлен смеситель и сам картридж.
Частые перебои в подаче воды, нередко вызывающие так называемые гидроудары.

Таким образом, если один или несколько этих факторов имели место, и в результате появились проблемы со смесителем, пора идти в магазин за новым картриджем.

Признаки и причины поломки картриджа

В процессе эксплуатации смесителя часто возникают непредвиденные проблемы и поломки конструкции и это не удивительно, поскольку данный прибор человек использует в течении дня не один десяток раз.

Основные признаки неисправного состояния картриджа.

Протекание конструкции со стороны рычага.Проблема возникает в процессе включения устройства и сопровождается возникновением капель воды на его поверхности.

Если не предпринять своевременно меры по устранению причины аварии, в процессе последующего открытия крана интенсивность протечки будет возрастать.

Нарушение режимов работы. Например, вместо подачи горячей воды течет холодная, или в результате смешивания двух потоков воды, ее температура не отвечает положению рычага.
Невозможность открытия или закрытия смесителя вне зависимости от положения управляющего крана.

Вышеперечисленные признаки свидетельствуют о вероятной поломке картриджа. Однако мало заменить или произвести ремонт установки, необходимо обязательно выяснить причину поломки конструкции, чтобы исключить вероятность быстрого выхода из строя нового изделия.

Рассмотрим причины быстрого износа картриджа.

Низкое качество приобретенного изделия. Наиболее уязвимым местом в конструкции выступает головка рычага, которая подвержена постоянному воздействию механической нагрузки. Если в процессе ее изготовления недобросовестный производитель изначально использовал не качественный материал, к сожалению, быстрого износа и поломки картриджане избежать.
Плохое качество проточной воды. В результате попадания твердых частиц в установку возникают механические повреждения конструкции. Данная проблема приводит в негодность только те смесители, в которых отсутствует фильтр водопроводной воды.

Для того, чтобы свести к минимуму проведение ремонтных работ установки, необходимо установить фильтр, который будет регулярно очищать воду от примесей грязи, солей, крупных частиц, которые способны нанести непоправимый вред изделию.

Чрезмерно приложенная сила, которая также способна привести в негодность смеситель.

При использовании конструкции необходимо процессы открытия, закрытия крана, а также регулировку потока воды производить плавными движениями, которые не требуют значительных усилий.

Замена картриджа для смесителя

Таким образом, вышеперечисленные меры помогут увеличить срок эксплуатации прибора, однако если поломка уже возникла, не торопитесь звать специалиста, поскольку осуществить замену картриджа можно самостоятельно.

Устройство и работа однорычажного смесителя

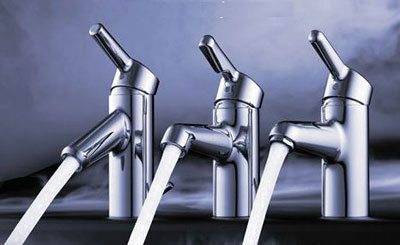

За рубежом удобные и стильные смесители с одним рычагом вместо двух вентилей появились довольно давно – первый патент на подобный прибор был выдан еще в 1954-м году. Автором разработки была компания Delta Faucet.

Главным элементом изобретенного смесителя был шаровый клапан, состоящий из следующих трех компонентов:

металлический шарик с тремя сходящимися в одной полости отверстиями;
седло, выполненное из резиновых уплотнителей;
шток, посредством которого можно менять положение шарика.

Седло было сконструировано таким образом, что входные отверстия шарика при его вращении (для этого нужно было подвигать шток в разные стороны) могли частично или полностью перекрываться.

При этом объемы поступления горячей и холодной воды можно было менять независимо друг от друга.

Таким образом, при отклонении штока вверх-вниз менялся напор, вправо-влево – температура воды. По сравнению с обычным двухвентильным смесителем новый прибор обладал двумя важными преимуществами:

настройку напора и температуры воды можно было осуществлять одной рукой (и одним движением);
температуру воды достаточно было отрегулировать всего один раз, а не при каждом пользовании смесителем.

Несколько позже немецкая компания Hansgrohe предложила иную конструкцию однорычажного смесителя, основным рабочим элементом которого был дискообразный картридж, состоящий из двух керамических пластин. Как и в шаровом клапане, в нем имелись три отверстия, и все они были расположены снизу. Смешивание горячей и холодной воды происходит в верхней части картриджа.

Устройство однорычажного смесителя

Двигая рычаг, пользователь в большей или меньшей степени совмещает отверстия с камерой смешивания, меняя, таким образом, объем поступающей жидкости. Для плавного перемещения картриджа применяется силиконовая смазка.

Позднее ассортимент дополнился смесителями с вертикальным рычагом, напоминающим компьютерный джойстик. Их так и называют – джойстиковыми.

Из-за отсутствия торчащей в сторону пластины рычага джойстиковые смесители являются более компактными. Это позволяет реализовать эффектные дизайнерские задумки, например, спрятать смеситель в шкафчике над раковиной.

Керамика очень хорошо переносит трение и не подвержена коррозии, в этом состоит основное преимущество картриджных смесителей. Но они весьма чувствительны к содержащимся в воде твердым примесям. Расстояние между керамическими пластинами чрезвычайно мало и составляет несколько десятых долей миллиметра. При таких условиях даже самая мелкая песчинка может стать причиной скола, который впоследствии начнет пропускать воду.

Устройство и принцип работы сантехнического картриджа

Шаровые смесители песка и ржавчины не боятся, но они сложнее в изготовлении и требуют регулярной (примерно раз в два года) замены резиновых уплотнителей.

Дешевые картриджные смесители от малоизвестных производителей следует покупать с осторожностью, так как они могут преподнести пользователю неприятный сюрприз. Из-за неудачной конструкции и применения низкокачественных материалов такие приборы часто обладают малым углом температурной настройки

Это значит, что с их помощью бывает непросто установить комфортную температуру воды в пределах 35 – 41 градус.

Особенности

Особенности картриджей связаны с их конструктивным исполнением, особенно это заметно на механизме смешивания воды. В шаровом картридже движение воды определяет пустотелый металлический шарик с правильной округлой поверхностью и несколькими отверстиями. Совпадения отверстий шарика с отверстиями гнезда картриджа дают возможность выхода воды с разной температурой. Устройство оригинальное, но на поверхности шарика быстро образуется вредный налет. Этот и другие недостатки стали причиной сокращения их применения и производства.

В однорычажном смесителе с пластинчатым картриджем элементом управления служит подвижная металлокерамическая пластина с отверстиями, которая плотно укладывается на другую пластину, закрепленную на днище картриджа. При повороте рычага вверх или вниз с помощью пластин регулируется подача воды, при повороте рычага влево-вправо пластины открывают доступ для горячей или холодной воды. Картриджи разбирать не советуют, а в случае необходимости ремонта надо просто сменить неисправный картридж на новый.

Разбираем и ремонтируем однорычажный шаровый смеситель

Однорычажный шаровый смеситель придумали чуть более 40 лет назад. Конструкция его проста и надежна — ломаться собственно нечему. Если возникают проблемы, то только из-за некачественной воды — частички грязи оседают на резиновых седлах, на которые опирается шарик. Контакт ухудшается, вода просачивается и кран начинает подтекать.

Как разобрать однорычажный шаровый смеситель

Некоторые краны с шаровым механизмом реализованы тоже с картриджем. Только внутри картриджа находятся не пластины, в шарик. Разборка этого типа ничем не отличается от описанного выше. Вся разница скрыта внутри колбы. Есть и краны другого типа. В них запорный шар установлен непосредственно в резиновое гнездо. Тут есть некоторые незначительные отличия.

Рычаг крана снимается точно также — сначала снимаете заглушку, потом выкручиваете шестигранником винт. Тянете рычаг вверх, снимаете его. После действия очень простые и похожие на те, что описаны выше:

Откручиваем колпачок, желательно руками, так как он обычно из тонкого металла, его легко погнуть.
Откручиваем прижимную гайку, под ней находится шайба, ее снимаем тоже.

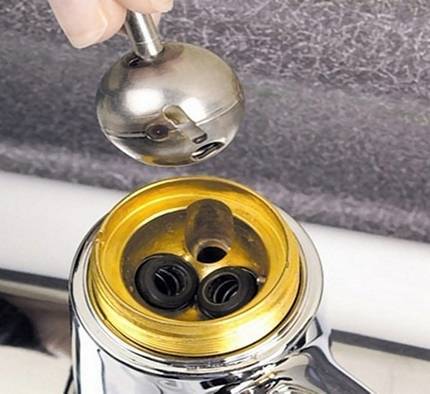

Открылся доступ к шарику. Тянем за шток, вынимаем шар.
Под шариком есть два седла, с пружинками чтобы резинки плотнее прижимались к шарику.

Все, разобрали. Далее уже ремонт однорычажного смесителя. По идее, проблема с том, что месте контакта шара и седла накопились отложения. Их надо удалить — аккуратно счищаете, протираете. Могут быть проблемы с пружинками. На них тоже иногда накапливается грязь, но чаще они просто теряют свою упругость.

Третий источник проблем — сам шарик. Вообще то он должен быть сделан из нержавеющей стали, соответственно, его надо только очистить от отложений. В действительности это не всегда так — появились дешевые краны даже с пластиковыми шариками или из дешевого металла. В этом случае может наблюдаться шелушение поверхности или другие подобные неприятности. Такой запорный элемент нормально работать уже не будет. Его надо заменить. С шариком тоже идете в магазин, подбираете замену подходящего размера. Сборка смесителя в обратной последовательности: пружинки с седла, седла не место, на них шарик и т.д. Собирая всю конструкцию, все тщательно центруйте — перекос приведет к быстрому износу и кран снова потечет.

Замена картриджа в смесителе подробная инструкция для ремонта в фото и видео

Популярность удобных и стильных однорычажных смесителей стабильно растет. Они уверенно вытесняют привычные вентильные конструкции, украшая кухни, ванные комнаты и санузлы. Однако, как и всякое бытовое устройство, они не вечны. Рано или поздно владельцам этой сантехнической новинки понадобится замена картриджа в смесителе, поскольку чаще всего из строя выходит именно этот элемент.

Как работает однорычажный смеситель?

Картридж можно назвать основной частью однорычажного смесителя. Благодаря ему управлять потоком воды можно с помощью единственной ручки, что гораздо удобнее, чем поочередно крутить два вентиля с холодной и горячей водой. Кроме того, фиксированное положение ручки смесителя избавляет от необходимости каждый раз восстанавливать соотношение потока горячей и холодной воды.

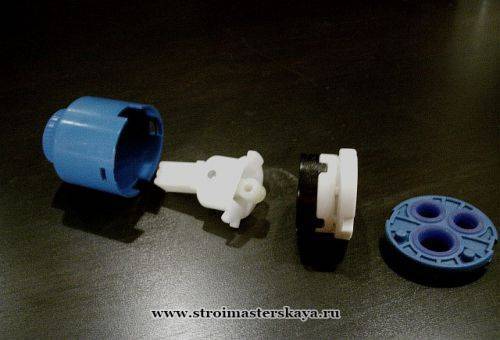

Внутри картриджа находятся две керамические пластины, которые плотно прилегают друг к другу. К сожалению, со временем могут появиться крайне неприятные явления, например, при нажатии на рычаг не удается полностью перекрыть поток воды, появляется подтекание влаги снизу и т. п. Очевидно, что устройство вышло из строя. Выяснив, как поменять картридж в смесителе, можно сэкономить немало денег.

Возможные причины поломки картриджа

На практике же оказывается, что смеситель может выйти из строя гораздо раньше, чем ожидают его владельцы. Поломаться он может по таким причинам, как:

качество поступающей в систему воды, не соответствующее требованиям производителя;
наличие в воде примесей от окисления металла;
солевые отложения;
частые гидроудары;
нарушение условий эксплуатации смесителя;
окончание срока эксплуатации;
низкое качество конструкции.

Чтобы продлить срок службы однорычажного смесителя, вспомнить об этих проблемах следует уже на этапе приобретения устройства. Например, следует отдать предпочтение дорогой фирменной модели, а не дешевой подделке, созданной трудолюбивыми китайцами. Существенно увеличить срок службы смесителя поможет обычный бытовой фильтр, который устранит соли, кусочки ржавчины и прочие примеси, способные ухудшить работу прочных керамических пластин.

Наконец, часть поломок связана с неаккуратностью самих владельцев смесителя. Не стоит прилагать чрезмерные усилия при нажатии на рычаг, тем более не следует ронять на устройство тяжелые предметы.

Порядок замены картриджа

Проблема замены картриджа имеет достаточно простое решение. Не понадобится никакого сложного специализированного инструмента, только пара отверток, шестигранный и разводной ключ. Собственно ремонт картриджа смесителя не сложнее чем замена износившейся прокладки в традиционной вентильной конструкции. Для этого необходимо:

Снять со смесителя декоративную заглушку, на которой красно-синим цветом обозначена горячая и холодная вода. Для этого подойдет тонкая отвертка.

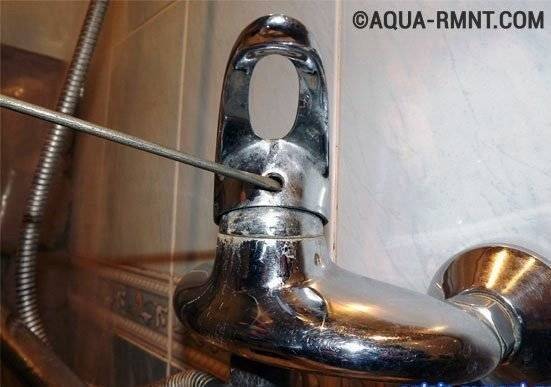

Декоративную заглушку аккуратно удаляют с помощью отвертки

Теперь можно аккуратно снять ручку смесителя.

Под ручкой закреплено защитное кольцо. Оно легко откручивается просто руками.

Прижимную гайку аккуратно отвинчивают разводным или гаечным ключом

После этого следует аккуратно прочистить смеситель, удалив накопившиеся солевые отложения и другие загрязнения.

Вынув неисправный картридж, можно отправляться в магазин, чтобы купить подходящий аналог

Остается установить на место исправный картридж и проделать все перечисленные операции в обратном порядке, т. е. установить на место прижимную гайку, прикрутить защитное кольцо, зафиксировать ручку, а затем вставить на прежнее место декоративную заглушку.
Восстановить подачу воды и проверить работу устройства.

В картридже имеется два небольших выступа.

Таким образом, смена картриджа в смесителе может быть проведена даже начинающим мастером. Конечно, все операции нужно проделывать так, чтобы не повредить декоративное покрытие. По окончании ремонта устройство будет выглядеть и работать как новое, а семейный бюджет последствий ремонта практически не ощутит.

Советы по эксплуатации смесителя для продления работы картриджа

Даже дорогостоящие смесители могут быстро выйти из строя раньше времени при нарушении правил эксплуатации изделий:

Керамический картридж требует регулярной смазки. Если ручка начинает заедать, это означает, что старая смазка вымылась водой, и ее требуется подновить;
Не стоит слишком давить на кран при его открытии/закрытии. Достаточно легкого нажима;
Большинство производителей дорогостоящей сантехники предупреждают, что гарантийные обязательства на смесители действуют лишь при наличии в них фильтров тонкой очистки. Удалять их не следует ни в коем случае;
Бытует мнение, что при установке фильтров напор воды замедляется. Однако качественные изделия тонкой очистки не способны влиять на уровень давления. При засоре же достаточно открыть вентиль, и мусор сам уйдет в канализацию;
Хотя современные смесители уже снабжены системой фильтрации, обустройство дополнительного барьера для сбора крупных включений не помешает. На входе в квартиру установите хотя бы простейшие фильтры грубой очистки. Ведь основной причиной выхода сантехнического оборудования из строя является качество водопроводной воды.

Хотите, чтобы смеситель функционировал безукоризненно? Приобретайте продукцию от проверенных производителей в специализированных торговых центрах. Обязательно убедитесь в наличии сертификата. Проверьте также документацию – в ней должно быть отмечено, что изделие прошло тестирование при повышенном давлении в 3,5 Атм.

Устройство картриджа и принцип работы

Картридж для душевой кабины – это съемная часть смесителя, которая регулирует режимы подачи воды. Модуль состоит из прижимных, крутящихся и трущихся элементов. Барабан картриджа находится внутри смесителя, снаружи остается только шток. Барабан имеет круглую форму и изготавливается из пластика. В нижней его части находятся отверстия, в которых располагаются уплотнительные кольца. Этими кольцами барабан плотно прижимается к внутренней части смесителя.

Внутри барабана располагаются керамические диски, плотно закрепленные между собой. Особая технология изготовления дисков позволяет им плотно прижиматься друг к другу и избегать попадания жидкости внутрь. При помощи уплотнительных колец из резины нижний диск прижимается к нижней крышке корпуса, а верхняя служит креплением для штока – пластиковой каретки.

Шток предназначен для вращения переключателя режимов и направления жидкости в нужном направлении. В одном положении картридж фиксируется с помощью специальной пружины и шарика. Чтобы жидкость не вытекала наружу в месте соединения каретки и корпуса надеты два уплотнительных кольца.

Устройство

В зависимости от опционального устройства различают:

разборные модели. В разборных моделях картридж частично можно отремонтировать. Доступны такие действия, как смазка и прочистка отдельных частей. Этот тип переключателя наиболее практичен, так как можно вскрыть и определить причину поломки, например, попадание инородных частиц внутрь конструкции;
неразборные модели. Они потому так и называются, что разобрать и починить, даже частично, их невозможно. В случае поломки такие устройства подлежат полной замене. Следует отметить, что ломаются неразборные модели гораздо реже, благодаря своим конструктивным особенностям, но относятся к более высокой ценовой категории.

Принцип работы

В зависимости от принципа работы картриджи классифицируют на:

Шаровые, представляющие из себя круглую головку, изготовленную из нержавейки. Картридж представляет собой цельный шарообразный элемент с тремя отверстиями – в два нижних поступает водопроводная вода из двух труб (горячей и холодной), а в центральное или верхнее в зависимости от конструкции, проходит уже смешанный поток жидкости.

На шток устанавливается рукоятка смесителя. При вращении рукоятки нижние отверстия смещаются, открывая больший или меньший доступ потокам воды. Внутри шара происходит смешивание двух потоков, которые выходят через третий.

Герметичность обеспечивается, благодаря надетым на пазы резиновым уплотнителям. Протекший кран – с наибольшей вероятностью следствие разгерметизации.

Керамические картриджи представляют собой это цилиндрическое сборное устройство, работа которого основана на двух рабочих дисках. Металлокерамические пластинки плотно прилегают друг к другу. Нижняя остается неподвижной, а верхняя вращается, управляемая штоком. Существуют образцы с тремя дисками, но в этом случае третья используется в качестве вспомогательной.

Повороты рукоятки приводят в движение шток и диски. Они смещаются относительно друг друга, открывая доступ холодному и горячему потокам воды. Рукоятку можно наклонять, увеличивая или уменьшая напор жидкости.

Производят керамические картриджи методом ультразвукового шлифования, чтобы детали идеально подходили друг к другу. В керамических переключателях отсутствует резиновый уплотнитель, подвергающийся постоянному трению, а потому срок службы устройства значительно увеличен.

Термостатические картриджи предназначены для поддержания воды заданной температуры. Вода не может превысить температуру 38 градусов, что предотвращает ожоги.

Основной деталью такого картриджа является термостат, которые преобразует тепловые потоки в механические движения. Кроме этого переключатель состоит из корпуса, штока с пружинным механизмом и втулкой, содержащей круглые отверстия.

Расширяющийся материал разнится по составу и подбирается для каждого устройства индивидуально. При нагревании этот материал расширяется и давит на диафрагму. Через заглушку передается движение в продольном корпусе на подвижную часть капсулы.

При включении горячей воды движение доходит до заслонки и приводит ее в действие. Она регулирует температуру воды. Как только температуры смешанного потока превысит заданную, фиксирующая пружина возвращает шток на место.

Как отремонтировать и смазать смеситель с картриджем?
