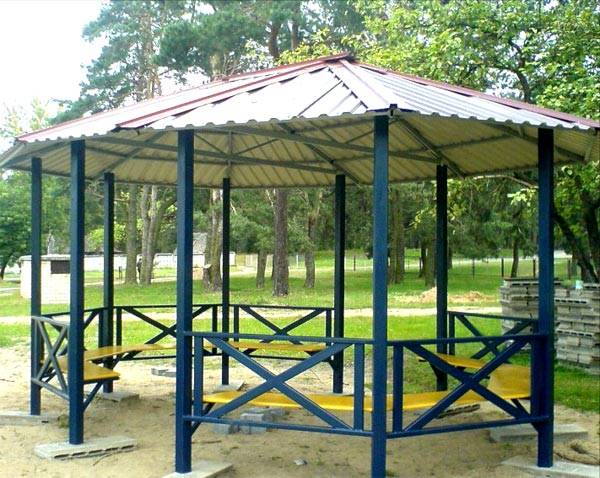

Галерея: дачная беседка из металла (25 фото)
Выбор материала
Лучше сделать беседку из металлопрофиля, это будет несложно.Толщина профиля не менее 2 мм.
Можно применять и круглые трубы, но при работе с ними нужны специальные навыки сварки, так как обварить круглые трубы ровным швом не так просто.
При изготовлении применяются металлические профили, но при строительстве разборной конструкции обычно используют алюминиевые трубы для облегчения каркаса.
Замеры и расчеты
Для изготовления металлической беседки необходимо приобрести металлические профили:
- 50х50 миллиметров в случае выбора легкого материала для кровли (шифер, битум, профнастил, поликарбонат);
- 75х75 миллиметров если планируется шиферная кровля.
Для горизонтальных усилительных перемычек можно использовать более тонкий профиль: от 20 до 50 миллиметров.
Если конструкция будет большой, то профиль необходимо брать больше.
Также необходимо учитывать и приобрести материал для обшивки готового каркаса беседки.
Монтаж стоек
Для начала нужно подготовить площадку под беседку. Сделать небольшой котлован, сняв плодородный слой земли и засыпав это все грунтом или песком.
Далее по схеме, разработанной для конкретной беседки, необходимо разметить места расположения столбов.
Подготавливаются ямы для столбов глубиной не более 90 сантиметров. В них вставляются профиль и засыпается крупный щебень.
Далее все столбы выравниваются по вертикали. Когда все ровно, можно бетонировать. Бетон должен быть жидким, чтобы он смог заполнить ямы целиком.
Есть и другой вариант строительства фундамента. Монтируются блоки, на которые и устанавливается готовая конструкция.
В таком варианте металлическая беседка приподнята над землей. Блоки устанавливаются ровно по уровню, по углам площадки и в шахматном порядке. Для того, чтобы в процессе монтажа блоков видеть уровень, можно натянуть нитку.
Когда блоки уже установлены, по периметру будущей конструкции укладывается профиль. Обязательно нужно следить за горизонтальным уровнем. Когда все выровнено, можно приваривать профиль по углам, а затем перемычки для последующего монтажа пола.
Все металлические профили необходимо покрывать грунтовкой, особенно в местах сварки. Как сделать шестигранную трубу, которая пригодится в строительстве, можно увидеть в интернете.
Высоту стоек рекомендуется делать не меньше 2200 миллиметров, чтобы в беседке можно было спокойно стоять в полный рост.
Для жесткости и надежности стоек в углах необходимо приварить металлические пластины (укосины) у основания.
Рекомендуемая высота перил – 900 миллиметров. Можно не изготавливать перила и, например, обшить весь каркас поликарбонатом.
Если все-таки перила решено делать, тогда для того, чтобы жёсткость между перилами и нижним основанием была достаточной, необходимо приварить между ними вертикальные столбики из такого же профиля.
Укладка кровли
Кровлю беседки можно сделать совершенно разнообразной по форме и качеству материала.
При строительстве крыши можно использовать следующие материалы:
- поликарбонат;
- металлочерепица;
- металлопрофиль;
- шифер;
- натуральные материалы (солома или камыш).
Для сооружения каркаса кровли металлической беседки используется металлопрофиль сечения, зависящего от размеров конструкции и материала, которым будет покрыта крыша.
Необходимо сварить каркас крыши, согласно заранее разработанному чертежу. Делать это лучше отдельно из нескольких модулей, «на земле», а уже готовую конструкцию приварить к основному каркасу.
Также необходимо приварить усилители в виде металлических пластин, которые будут обеспечивать жёсткость конструкции.
Далее, когда основная работа проделана, можно приступать к обшивке беседки.
Также можно приварить к каркасу павильона скамейки полки и прочие конструкции. Это уже творческий процесс, и тут вы можете сделать все что угодно.
Специфика профиля
Сооружение, выполненное с использованием профиля смотрится достаточно оригинально. Сделать такую постройку можно в кратчайшие сроки. Главное условие – наличие опыта работы со сварочным оборудованием.
Сырье характеризуется достаточной прочностью, многосторонней устойчивостью к пагубным воздействиям и практичностью.
Профильные трубы, взятые за основу беседки, наделяют постройку рядом положительных характеристик. Основными из них являются:
- малый удельный вес конструкции (исключает подготовку мощного основания);
- продолжительный период эксплуатации;
- приемлемая стоимость материала;
- огнеупорность;
- отсутствие необходимости проведения периодического ремонта.
Монтаж несущего каркаса и кровли
Проще всего монтировать каркас собранными заготовками. Работы выполняйте в следующей последовательности:
- Для квадратной или прямоугольной беседки потребуется собрать две заготовки, желательно по длинным сторонам сооружения. Для шестиугольной нужны три таких элемента.
- Нарежьте опорные столбы по требуемым размерам. Соедините их перемычками на уровне нижней и верхней обвязки, а также на высоте около 80 см от предполагаемого уровня пола. К нижней части опорных столбов желательно приварит опорные пятки.
- Установите собранную сторону на опорный фундамент. К оголовкам свай каркас приваривают или крепят при помощи болтов. К бетонному основанию прикрепите конструкцию анкерами.
- Соедините между собой все установленные элементами перемычками на тех же уровнях — верх, низ и 80 см от пола.
- Стропильные конструкции также варят на земле. На небольшую беседку крышу поднимают вручную и приваривают к верхней обвязке конструкции. Для больших сооружений стропильную систему придется разделить на несколько сегментов и монтировать их отдельно. Это позволит не привлекать подъемную технику для монтажа крыши.

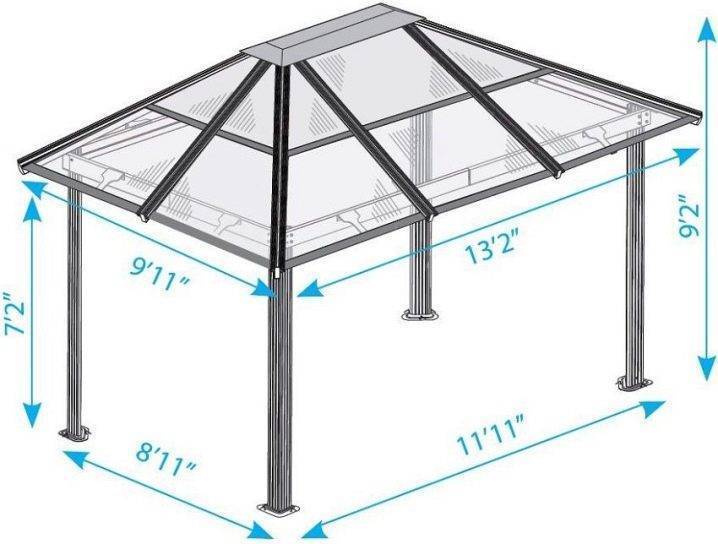

Чертеж простой беседки из профильной трубы и поликарбоната
Чем обшить беседку из профильной трубы
Наиболее интересно смотрятся беседки с отделкой из кованных элементов. Но сделать их самостоятельно выйдет не у каждого, скорее всего придется покупать
Поэтому рекомендуем обратить внимание на следующие варианты отделки конструкции:
- Заполнение цветным поликарбонатом или закаленным стеклом. Сочетая различные цвета, вы сможете реализовать собственные дизайнерские решения или воспользоваться уже существующими, выложенными в сети.
- Интересный результат дает сочетание дерева и металла. Наиболее распространена отделка деревянной рейкой, прикрепленной к каркасу. Привлекательно смотрятся карты в виде деревянной сетки.
Помните о том, что металл поддается коррозии. Поэтому по завершению монтажа каркаса обязательно зачистите все сварные стыки, загрунтуйте и покрасьте конструкцию. Так беседка и смотреться будет лучше, и прослужит дольше.
Виды конструкций
Металлическая беседка, изготовленная из пластичного и универсального материала, в плане может иметь форму:
- квадрата;
- прямоугольника;
- многоугольника;
- круга.
Конструкция крыши представляет собой пространственную систему в виде:
- арки;
- одного, двух или четырех скатов;
- шатра;
- купола;
- конуса;
- каскада из арок или волн.
Интересны шарообразные беседки, где стенки и крыша изготовлены как единая округлая конструкция.

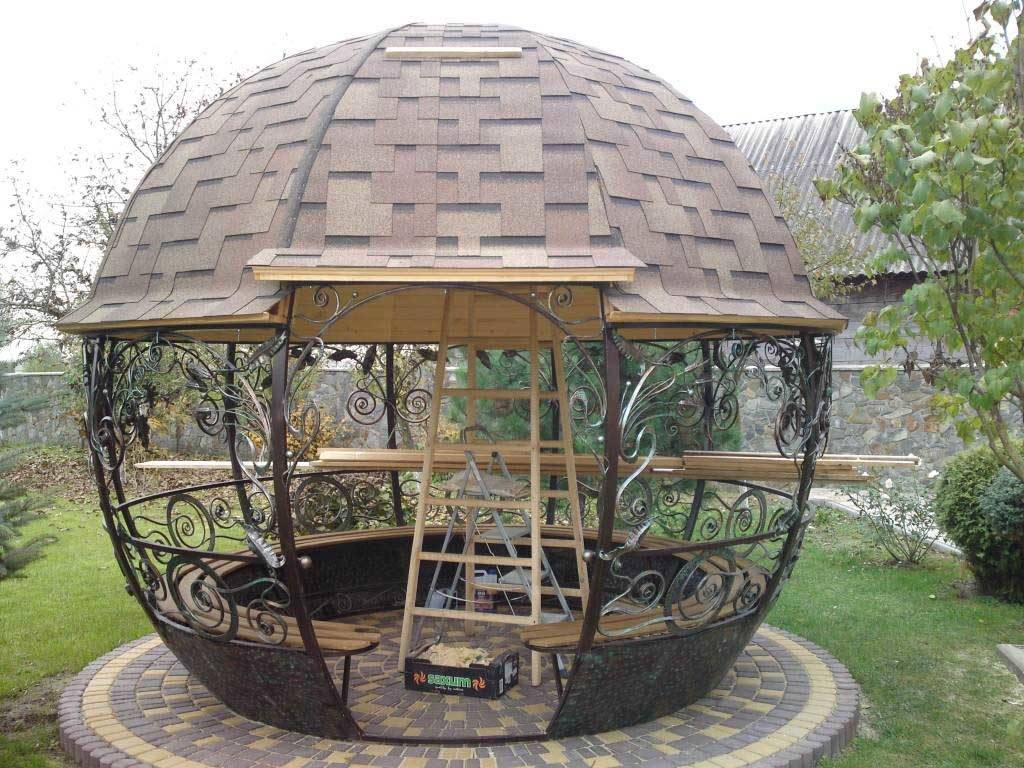

Шарообразная металлическая беседка
Каркас монтируют из профиля круглого или квадратного сечения, уголка, арматуры. Кованые витые столбы, ажурные металлические детали одновременно украшают строение.
Традиционный каркас состоит из опор, горизонтальных связей, крыши. Но возможны варианты, когда в одну конструкцию соединены лавочки, стол и мангал.
Для покрытия используют кровельные материалы:
- металлическую или мягкую черепицу;
- асбестовый или пластиковый шифер;
- профлист;
- ондулин;
- непромокаемый текстиль.
Проемы для стенок могут быть открытыми, заполненными наполовину или полностью. В этом случае в беседку ведет дверь. Материалы для ограждения — дерево, поликарбонат, стекло, композиты, металл.
Место для отдыха украшают коваными ажурными решетками, вьющимися растениями, цветами, подсветкой. Плетеная мебель, текстиль, декоративные детали создают уют. Для устройства пола используют тротуарную или керамическую плитку, террасную или обычную доску, бетон.
Необходимые инструменты
Мы уже озвучили список необходимых для возведения беседки материалов. Дополним его лишь песком, водой, цементом и щебнем, да еще охапкой восьмимиллиметровой арматуры. При желании стальные и алюминиевые беседки реально установить и на открытый грунт, но мы этого делать не будем, а изготовим под навес бетонное основание. Это вопрос комфорта.
Из инструментов вам понадобится:
- Бетономешалка
- Шуруповерт
- Сварочный аппарат
- Электролобзик
- Трамбовка
- Плоскогубцы
- Болгарка
- Трубогиб
- Рулетка
- Угольник
- Шнурка
- И лопата
Если своего трубосгибателя нет, некоторые детали придется заказывать в пунктах обработки металлопроката, что никоим образом вас не разорит. Остальной инвентарь не отличается своей экзотикой и вполне доступен для среднестатистического дачника.
Дополнения для комфорта и эстетики

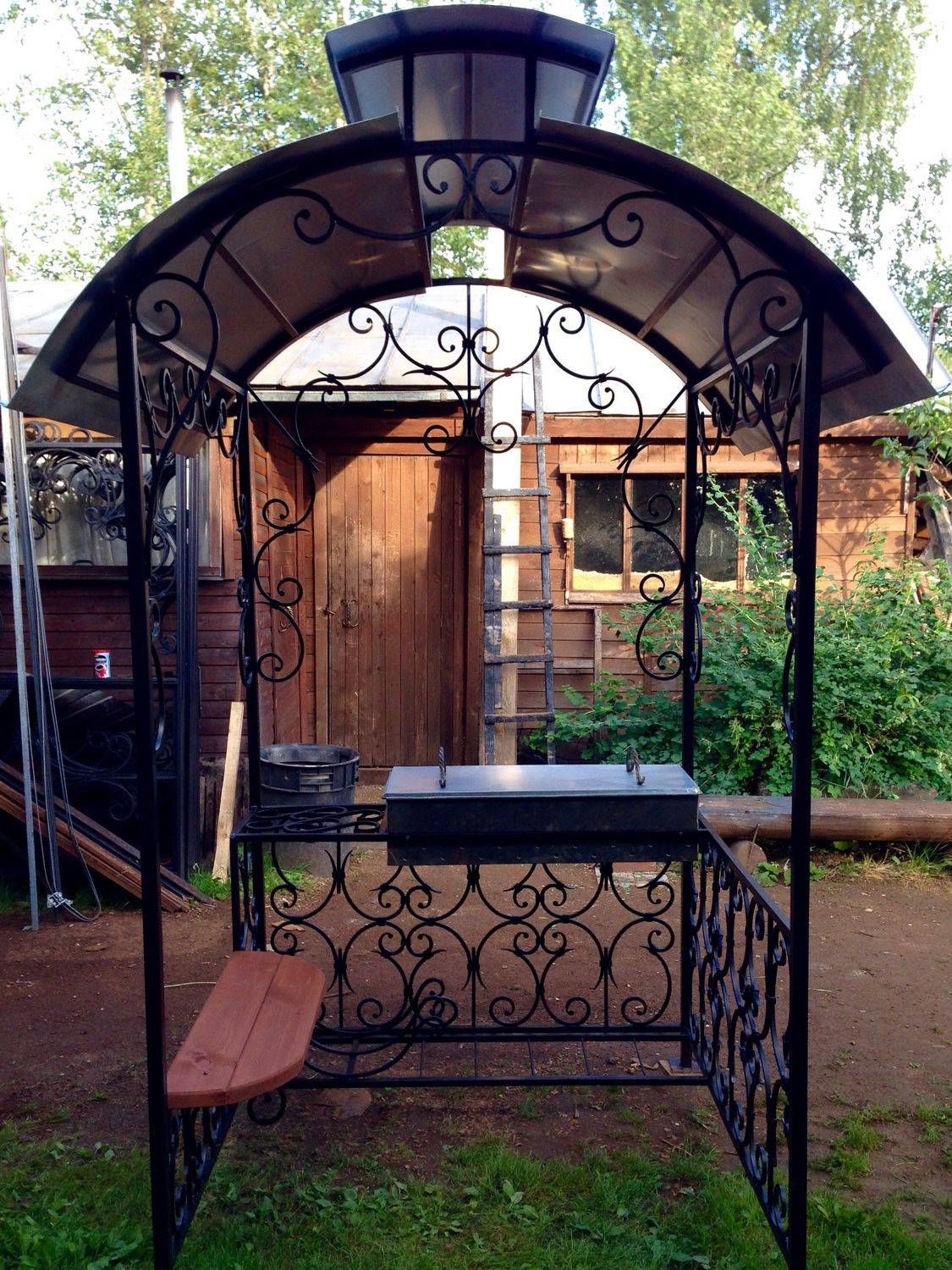

Сейчас редкая встреча друзей обходится без шашлыков. Поэтому мангал или барбекю в беседке или рядом с ней будут полезны. Если застолья проводятся не часто, лучше обзавестись переносным мангалом. Чтобы необходимая посуда и утварь были под рукой, над столом следует сделать для них полочку. Если есть возможность, можно установить небольшой холодильник для хранения напитков и маринуемого мяса. Маленькую беседку лучше обставить трансформируемой мебелью или изготовить лавочки, убирающиеся под стол.

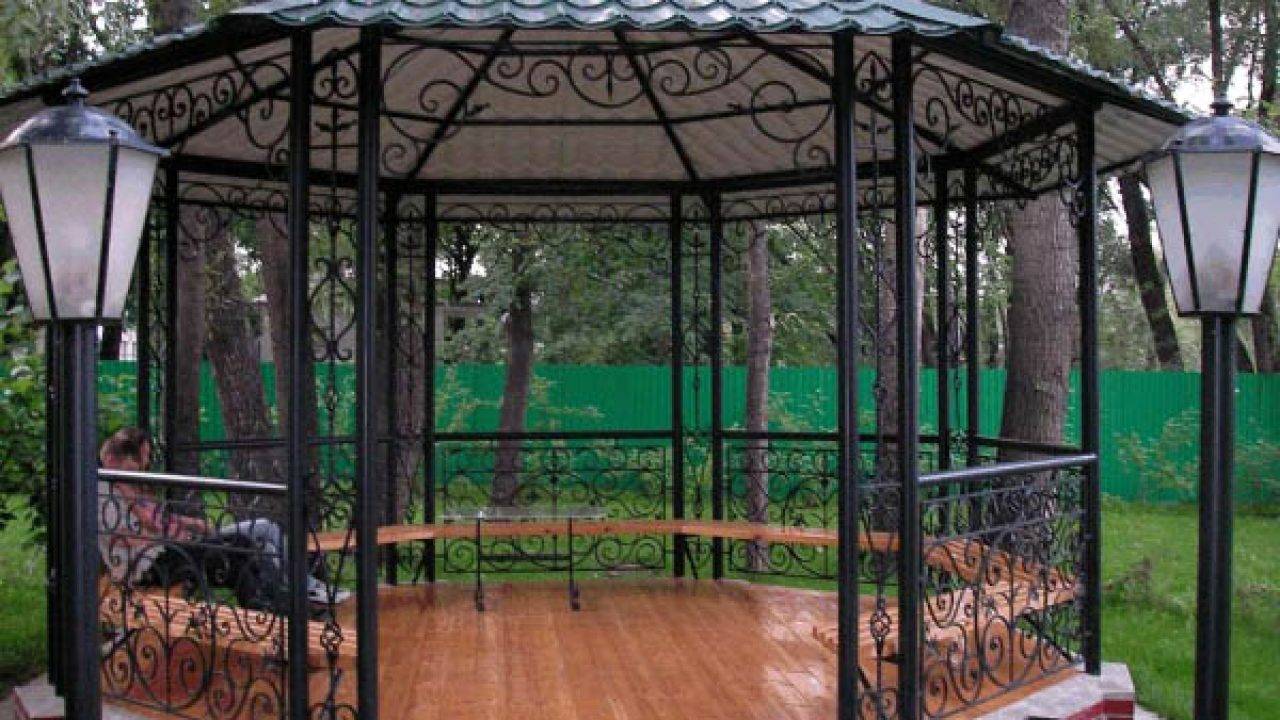

Чтобы сделать беседку из профильной трубы более привлекательной, её украшают коваными изделиями. Они могут изображать цветы, животных, узоры. Стоят такие изделия прилично, но ради красоты стоит приобрести несколько штук. В крайнем случае, можно вставить в каркас элегантно согнутые трубы.
Чтобы сделать беседку из профильной трубы более привлекательной, её украшают коваными изделиями
Виды и способы сборки
Кроме разных форм — прямоугольной, шестиугольной, восьмигранной, круглой — металлический каркас может устанавливаться двумя разными способами:
Вертикальные трубы каркаса бетонируются в землю. К этим стойкам потом крепится вся остальная конструкция. При таком способе наличие фундамента на предусматривается. В принципе, сделав на некотором расстоянии от земли, нижнюю обвязку, можно настелить пол, но чаще всего при таком способе изготовления железной беседки площадку бетонируют или выкладывают тротуарную плитку.
-
Сначала делают мелкозаглубленный столбчатый или ленточный фундамент, иногда заливают монолитную плиту, выкладывают площадку плиткой и т.п. Каркас сооружается отдельно и закрепляется после того, как готова хотя-бы нижняя обвязка и стойки. Если фундамент столбчатый или ленточный, труба кладется на него и соединяется по месту: готовую конструкцию поднять сможет только кран.
Какой способ лучше? Смотря с какой стороны смотреть. Если со стороны надежности крепления, лучше — первый: стойки замурованы. Также этот вариант более экономный: нет нижней обвязки и нет расходов на изготовление фундамента. Но такая конструкция, если она без пола, — это только летняя беседка. Для зимней, закрытой, понадобится пол.
Беседка на фундаменте лучше с той точки зрения, что она изначально предполагает наличие пола. К тому же возвышение, даже если оно небольшое, защищает от попадания внутрь брызг и грязи.
Способы сборки
Традиционно метал соединяют сваркой. Это быстро и надежно. Но в случае с дачной летней беседкой может понадобится разборная конструкция. Ведь на неохраняемой даче оставлять на зиму большое количество железа очень небезопасно. В том плане, что ее запросто могут украсть. В этом случае сваривают модули, которые потом между собой соединяются болтами. Как правило такие разборные беседки из металла — это каркас, к которому крепится тент, или другое подобное быстро монтируемое или демонтируемое ограждение и такая же легкая кровля.

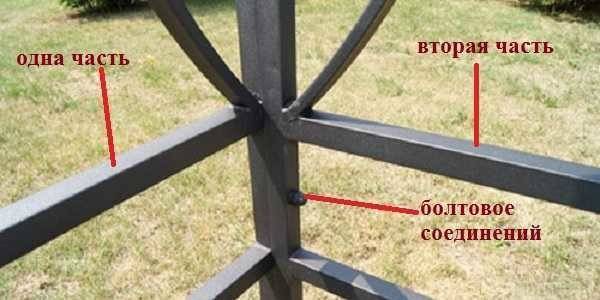

Для сборной металлической беседки отдельно варят каркасы для каждой из сторон, потом собирают их при помощи болтов
Каркас в разборных беседках разбивают по граням. Если она четырехугольная, варят четыре отдельных контура со всеми необходимыми перемычками. В шестигранниках — их шесть и т.п.
Стационарный вариант
Такая постройка устанавливается капитально. Для каркаса и перемычек применяют стальной профиль, кирпич и дерево. Обязательным условием для возведения становиться наличие фундамента. Конструкция этого вида отличается сложностью, и на ее создание потребуется больше материальных и временных затрат, чем на беседку разборного вида.
- Наличие фундамента и профильные трубопрокатные изделия придают строению высокую прочность и долговечность. Оно способно переносить высокие нагрузки от ветров, дождевой воды и снега.
- При возведении есть возможность применять разные виды исполнения. В постройку может поместиться мебель, мангал, печь. К ней можно провести электроэнергию. Такую конструкцию можно остеклить и отапливать.
- Дополнительным преимуществом строения называют возможности воплощения разнообразных видов дизайна.
Пошаговая инструкция: разметка и монтаж столбов
С поверхности грунта на месте строительства снимаете плодородный слой почвы. Если с участка хорошо уходит вода, то котлован засыпается песком и грунтом, желательно без содержания растительности. Если почва преимущественно глинистая, то засыпается также глина, чтобы была изъята.
Далее изготавливается яма для установки труб глубиной до 90 см. В нее устанавливаете трубу, засыпаете щебнем крупной фракции или строительным мусором. После этого выравниваете столбы опоры по вертикали. В равном положении их следует зафиксировать и после приступать к бетонированию.
Схема беседки
Для работы с металлом очень удобно использовать уровень или отвес с магнитом. Устанавливаете предмет измерения в нужном месте и без особых проблем выставляете столб опоры по уровню.
Другой вариант изготовления фундамента заключается в монтаже блоков, на которые будет устанавливаться беседка. При таком исполнении сооружение будет приподнято от уровня грунта. Блоки устанавливаются обязательно по углам и в шахматном порядке в середине. Это предотвратит провисание трубы. При ребре 50 мм 3 м трубы без опоры провиснет. Блоки выставляются в один уровень по горизонтали. Для этого по углам можно вбить колышки и натянуть между ними бечевку.
Стойки и нижняя обвязка
Когда блоки установленыпо периметру укладываются подходящие трубы. Для нижней обвязки достаточно трубы 50×50 мм, но можно и больше. При этом обязательно проверьте уровень горизонтали труб. В углах трубы свариваете. После этого для установки пола из досок привариваете перемычки из трубы сечения 40×20 мм.
Сварочные работы
Чтобы в беседке можно было спокойно стоять во весь рост, стойки изготавливаются высотой в 2200 мм. Чтобы стойки имели необходимую жесткость и надежно стояли следует приварить монтажные укосины из металлической полосы, как это показано на иллюстрации.
Монтажные укосины
Установив стойку по уровню, струбцинами зажимаете укосины и привариваете их сваркой. Также обвариваете трубу у основания.
Перила и верхняя обвязка
В нашей беседке высота перил будет равна 900 мм. Можно сделать конструкцию и без перил – это не принципиально, например, всплошную зашив поликарбонатом. Для средней обвязки (для перил) и верхней используется труба сечением 40×20 мм. Чтобы жесткость между нижней обвязкой и перилами была достаточной можно приварить вертикальные стойки 950 мм из такой же трубы.
Изготавливаем крышу
В нашем случае крыша беседки будет накрываться битумной черепицей. Для этого стропильная конструкция изготавливается из древесины. Для каркаса используется брус 75×40 мм. Для обрешетки под черепицу можно использовать вагонку. Для более презентабельного вида снизу вагонку можно заменить влагостойкой фанерой.
В открытый торец профильной трубы на стойке забиваете кусок древесины глубиной не менее чем на 100 мм. Сверху должен остаться торчать отрезок до 70 мм. К этим пробкам будем осуществляться крепление стропил. Поэтому пробки можно подрезать под корень и на необходимый угол.
Стропила вырезаются в количестве 4 шт. по 2,5 м. Все стропила соединяются в одной точке наверху. Их можно сбить гвоздями или саморезами. При этом проследите за углом, для этого торцы бруса подрезаются под угол. Для лучшей надежности, стропила между собой можно соединить нержавеющим уголком.
Заключительные работы
По центру верхней обвязки закрепляете поперечный брус. От него перпендикулярно устанавливаете стойку по направлению к верхней обвязке стропил. Это позволит значительно усилить конструкцию кровли. После установки и фиксации стропил, можно изготавливать обрешетку, а сверху настилается фанера или вагонка. Последним штрихом в обустройстве кровли будет настил битумной черепицы. Ее укладка выполняется снизу вверх, а прибивается небольшими гвоздями.
Заключительная отделка
На последнем этапе производится настил пола из доски 70×40 мм. Между доской необходимы небольшие щели, что позволит древесине разбухать при изменении влажности. Учитывая это, половую доску использовать для настила в беседку не рекомендуется. Что касается боковин беседки, то для ее отделки можно использовать разнообразные варианты. Например, приварить элементы ковки, перила закрыть поликарбонатом и т. п.
Итак, мы узнали о том, как сделать беседку из металла с использованием профильной трубы. Если вы имеете собственный опыт в выполнении таких работ, то оставляйте комментарии в конце этой статьи. Также вам могут помочь предоставленные чертежи. Отталкиваясь от них, вы сможете спроектировать свою беседку из металла.
Выбор профильной трубы
Чтобы конструкция получилась прочной, толщина стенок несущих элементов должна быть не менее 2 мм. Для каркасов небольшого размера с кровлей из лёгких материалов достаточно стоек из металла сечением 50×50 мм. Для массивных конструкций размер увеличивается до 75×75 мм. Величина сечения корректируется в зависимости от веса материала стен, если предполагается строительство закрытой беседки.
Для нижнего основания в любом случае выбирается профиль с размерами не менее 60×60 мм. Для верхней обвязки каркаса в зависимости от размеров беседки выбираются трубы сечением от 20×30 до 50×50 мм. Перила делаются из профиля 40×20 и 20×20 мм.
Самые популярные варианты летних беседок
Если вы решились построить беседку самостоятельно, рекомендуем воспользоваться готовыми проектными решениями,
выложенными в интернете в открытом доступе. Дело в том, что работать с металлом на глазок по грубой схеме не получиться, нужна точность, так как переделать будет сложно.
Дачная беседка может отличаться по вместительности, форме, способу и материалам отделки. Выбор зависит от назначения конструкции и вашего собственного вкуса. При поиске проекта рекомендуем прислушаться к следующим рекомендациям:
- Если планируете строить садовую беседку временного типа, которая будет демонтироваться на зимний период, то лучше выбрать конструкцию размером 2 х 2 или 3 х 3 метра. Такое сооружение можно собрать из небольших по длине деталей, которые можно хранить в любой хозяйственно-бытовой постройке.
- Стационарные варианты беседок для большой семьи или компанейского отдыха следует делать более вместительными. Будет хорошо, если площадь постройки не менее 15-16 квадратных метров. В эту категорию, например, относят квадратные беседки 4 х 4 м.
- Вам нужна летняя беседка, совмещенная с барбекю? Тогда выбирайте более просторные сооружения, в которых можно разместить несколько функциональных зон. Хороший вариант — конструкция размерами 6 х 6 м, места хватит и на приготовление стейков, и на размещение гостей.
Теперь несколько слов о том, какую форму конструкции выбрать, чтобы было просто и красиво:
Если опыт сварочных и строительных работ минимален — ставьте квадратную или прямоугольную беседку с обычной двухскатной крышей. Умеете работать с металлом, хорошо читаете чертежи и не боитесь строительных работ — тогда стройте беседку в виде многоугольника, смотрится гораздо эффектней
Есть оборудование для изгиба профильной трубы, стального прутка или квадрата? Тогда обратите внимание на арочные беседки, которые при должном уровне отделки просто прекрасны
Металлические беседки для двора
Возведение таких построек возможно на любом типе грунта и не требует специальных навыков и знаний. Разборную конструкцию из металла можно в любой момент собрать или разобрать либо перенести в другое место, что выгодно отличает ее от деревянных аналогов.
